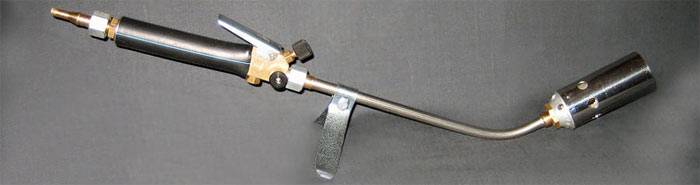

Выбор горелки для кровельных работ
Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:
- Расход пропана, кг/ч.
- Тепловая мощность горелки, кВт.
- Пределы регулировки длины факела, мм.
- Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
- Номинальная температура разогрева поверхности, ºС.
- Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
- Вес горелки, кг.
Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.
Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.
Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью
V = W/Qnη, где:
Q = 12,88 кВт·ч/кг – теплотворная способность пропана;
n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;
η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).
Наиболее популярными моделями газовых горелок для кровли являются:
ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;
ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;
ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;
ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;
Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.
Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.
Чтобы правильно перенастроить плиту на использование баллонного газа, необходимо лишь заменить жиклеры подачи газовой смеси в горелки. Мы расскажем вам, как правильно и безопасно это сделать своими руками, не прибегая к посторонней помощи.
Особенности подключения газовой плиты
В зависимости от того, для какого типа жилья требуется проведение установки, выделяют некоторые нюансы на первых этапах процедуры.
В квартире
После покупки жилья в многоквартирном доме собственнику потребуется оформить договор с обслуживающей компанией на поставку газа. Если все бумаги в порядке, владелец собирает пакет документов и получает разрешение на установку плиты. Список бумаг включает в себя следующее.
- Договор купли-продажи или иной документ, фиксирующий право на владение жилпощадью.
- Технический паспорт квартиры.
- При наличии предыдущий договор на обслуживание газового оборудования, в данном случае кухонной плиты.
- Если будет устанавливаться счетчик, потребуется паспорт изделия.
- Паспорт на приобретенную новую плиту.
Газовая плита со счетчиком
Собранные бумаги передаются в газовую службу для получения разрешения на эксплуатацию оборудования. Дополнительно сотрудники проводят инструктаж и предоставляют для заполнения документы по новому договору обслуживания.

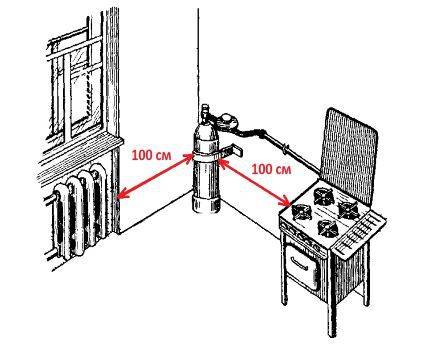

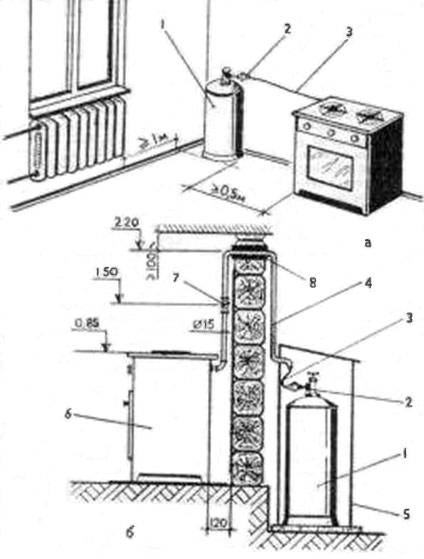

Схема подключения оборудования и установки счетчиков
В частном доме
В зависимости от решения домовладельца может быть реализован один из трех вариантов:
- подключение к общей магистрали, подающей природный газ;
- использование плиты, работающей от баллонов со сжиженным газом;
- отсутствие газа в доме.
Первый вариант предполагает заключение договора на обслуживание с обслуживающей компанией по тому же принципу, что и у собственников квартир. Во втором случае подключение оборудования проводится своими силами или при заказе услуг профильных специалистов.
Плита, работающая от баллона с газом
Если есть возможность, предпочтительнее присоединить газоснабжение частного дома к общей магистрали. За соблюдением нормативов будут следить сотрудники компании. Благодаря этому жильцы дома будут чувствовать себя спокойнее, чем при заказе услуг сторонних специалистов, которые не всегда могут дать достаточных гарантий при подключении.

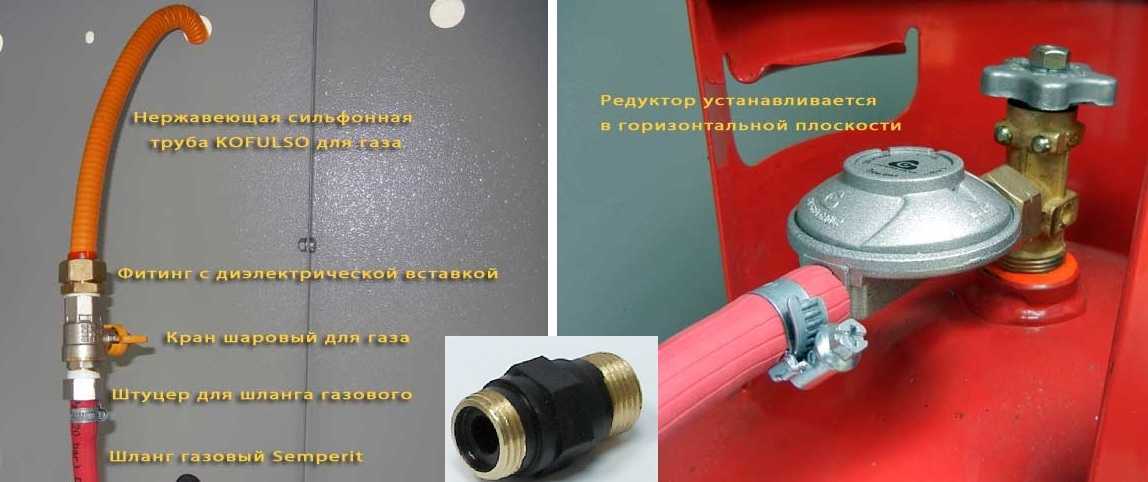

Установка газового редуктора
Газовый редуктор можно подключать непосредственно к сильфонной газовой трубе. Однако в продаже трудно найти газовые редукторы с резьбовыми соединениями как на входе, так и на выходе. Большинство имеет на выходе штуцер под гибкий шланг. Впрочем подключение с помощью газостойкого армированного шланга даже удобнее при замене баллона. Кроме того, диэлектрические свойства шланга предохранят газовые баллоны от статического электричества.
Итак, мы выбрали качественный австрийский газовый шланг фирмы Semperit и соединили его с газовым редуктором. Для этого пришлось приложить усилия и смочить штуцер чистой водой.
Для закручивания гайки использовали бронзовый гаечный ключ. Если его нет, можно использовать и стальной, но ни в коем случае не разводной, так как с ним гораздо больше вероятность появления разности потенциалов статического электричества и возникновения искры.
После завершения монтажа всех элементов системы газоснабжения осторожно поэтапно открываем вентили баллона и газопровода, последовательно проверяя герметичность соединений с помощью мыльной воды или пены для бритья. Если всё в порядке, производим первый пробный розжиг газовой плиты.. И напоследок ещё немного о пожарной безопасности
О том, что в доме должен быть огнетушитель, знают все. Между тем при кухонных пожарах быстрее всего потушить локальное возгорание противопожарным одеялом, которое нужно иметь на кухне.
И напоследок ещё немного о пожарной безопасности. О том, что в доме должен быть огнетушитель, знают все. Между тем при кухонных пожарах быстрее всего потушить локальное возгорание противопожарным одеялом, которое нужно иметь на кухне.
Ссылка по теме: Проводим газ: газификация частного дома, коттеджа или дачи
Лучшие модели с двумя конфорками
Удобное переносное устройство с двумя конфорками безопасно помещается на самой маленькой горизонтальной площадке. Такую модель уместно приобрести на небольшую кухню на даче, где имеет значение каждый метр полезной площади.
Darina L NGM521 01 B (1 730 руб.)
Эту газовую панель можно охарактеризовать как безупречного напарника по кухне. Размеры устройства позволяют пользоваться прибором в любом месте. Особое удобство заключается в возможности подключения как к магистральной газовой сети, так и к баллону с редуктором. Гладкая поверхность из эмалированной стали позволяет легко избавиться от следов жира и других загрязнений. Управление поворотными переключателями доставит удовольствие любой домохозяйке. Корпус сделан из качественного металла, расцветка — чёрная и белая. Удобная съёмная решётка выполнена из закалённой проволоки. Торговый бренд Darina имеет надёжную рекомендацию изготовителя практичной бытовой техники.
GEFEST 700-02 (1 650 руб)
Настольная двухкомфорочная газовая плита белорусского производства предназначена для приготовления пищи в домашних условиях. Плита закрыта съёмной металлической решёткой, покрытой эмалью тёмного цвета. Корпус плиты также покрыт эмалью цвета кофе с молоком. Современный дизайн привнесёт нотку модерна в оформление кухни. Регулировка подачи газа осуществляется плавным поворотом механических переключателей. Установка переключателей в фиксированное положение «малое пламя» позволяет экономить расход топлива. Медные крепления подводящих труб гарантируют долгую и надёжную работу. Четыре регулировочные ножки позволяют выставить переносную плитку на любую поверхность, пусть и не идеально ровную. В комплект поставки входит резиновый шланг для подачи баллонного газа. Усиленный узел из меди для подключения подкупает своей надёжностью. Сочетание цена/качество в компании Гефест всегда является образцом для подражания. В отличии от китайских изделий все детали плиты выполнены из качественного материала и призваны служить долго и надёжно.
DARINA 1AS GM521 001 W (6 800 руб.)
Прекрасный выбор для молодой семьи с маленькой кухней. Две универсальные конфорки этого прибора обеспечивают полновесный процесс готовки. Также уместно использовать этот прибор в комнате для приёма пищи на работе. Удобные поворотные ручки снабжены индикаторами расхода природного газа. Блестящая эмалированная рабочая поверхность прекрасно очищается стандартными средствами. При небольших габаритах этот аппарат снабжён духовым шкафом с объёмом 45 литров. Система газ-контроль прекращает подачу топлива в духовку, если пламя внезапно погаснет. Ручка управления духовкой позволяет легко установить нужный температурный порог.
Мечта 200М (1 400 руб.)
Покрытие из стеклоэмали на этой кухонной помощнице длительное время сохраняет свой товарный вид и легко моется обычными средствами. Экономичный режим потребления сжиженного газа обеспечивает функция «малого пламени». Специальные подкладки, обеспечивающие антискольжение на опорных стойках, позволяют выбрать устойчивое положение плиты Мечта даже на глянцевой поверхности. Возможна эксплуатация прибора на природном газе, требуется только замена инжекторов форсунок. Небольшие размеры устройства делают его перемещение несложным. Цветовое решение предусмотрено в двух вариантах — чёрном и белом колере.
Подключение шланга к газовой плите
Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.
Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой. Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма
Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.
Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.
Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.
Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.
Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.
Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.
Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.
Ввод установки в эксплуатацию
Весь монтаж газопровода проводится без его подключения к баллону. Когда трубки или шланги подключены к плите и соединены между собой, на вентиль баллона накручивается и затягивается гайка редуктора. Затем, если используется гибкий шланг, его надевают на штуцер и обжимают хомутом. Если выбраны сильфонные трубки, штуцер нужно выкрутить из корпуса редуктора и вкрутить в него резьбовой переходник соответствующего размера.

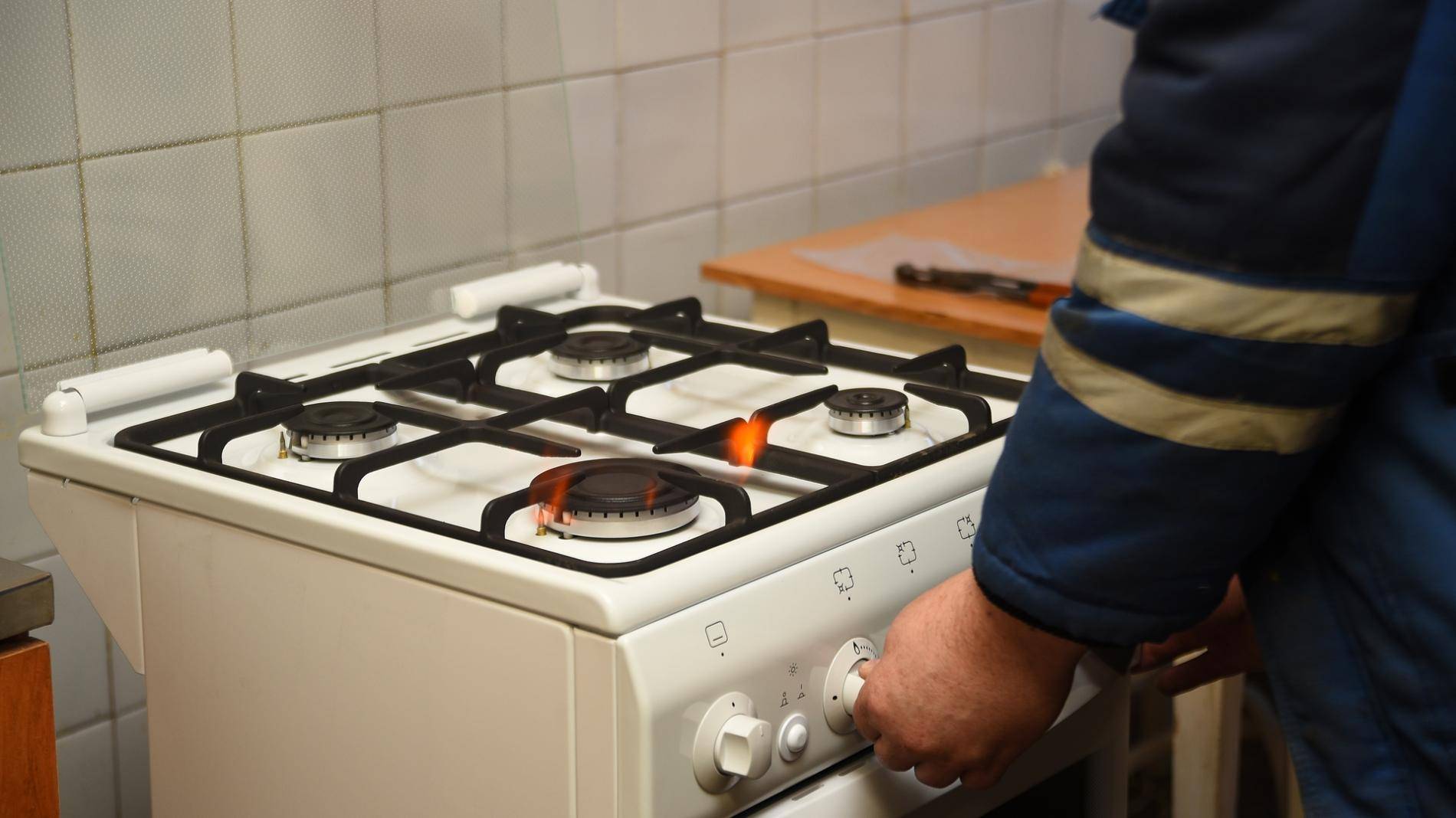

Когда установка собрана, нужно открыть вентиль на баллоне и, вращая регулятор редуктора, установить требуемое выходное давление. Когда газ поступил в систему трубок и шлангов, каждое соединение густо обмазывается пенно-мыльным раствором и проверяется на предмет утечек. После того как целостность газопровода подтверждена, можно открывать кран плиты и пытаться последовательно разжечь конфорки.

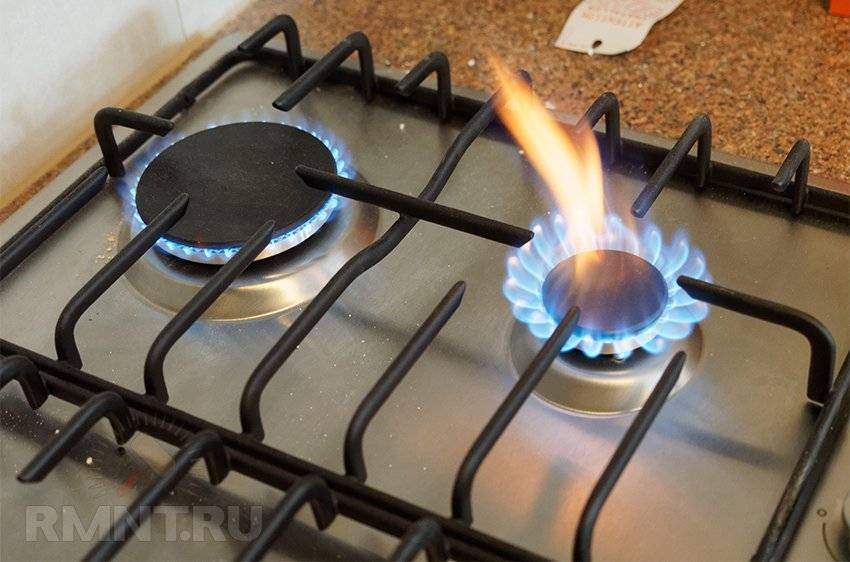

Если каждая из них коптит или пламя горит цветом, отличным от голубого или зеленоватого, необходимо вентилем на редукторе уменьшить давление. Если неисправность характерна только для некоторых конфорок — значит, жиклёры для них выбраны неправильно. Если в положении минимального огня конфорка тухнет — отрегулируйте винт малого расхода на кране плиты или попробуйте немного поднять давление винтом редуктора.

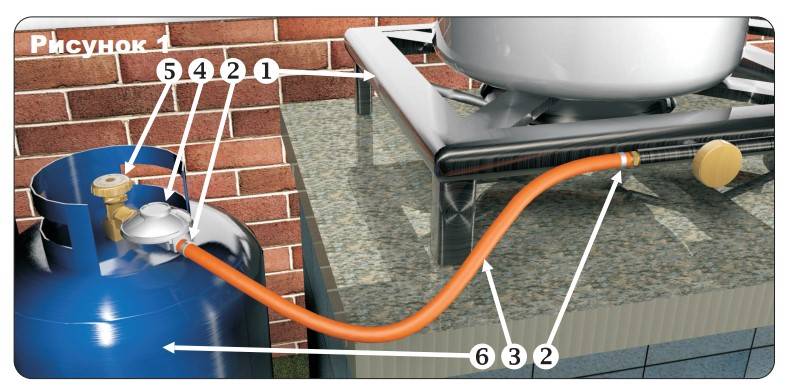

ПОдключЕНИЕ ГОРЕлкИ к ГАзОВОМу бАллОНу
1. Держась за регулирующий клапан горелки, приложите
его к резьбе баллона и крепко закрутите баллон против часовой стрелки. Закручивайте его только руками и будьте осторожны, чтобы не повредить резьбу.
2. Всегда держите газовый баллон в прямом
вертикальном положении, подсоединяя его к горелке.
РИСуНОк
3. следите за тем, чтобы горелка и баллон устойчиво
стояли на земле без риска перевернуться.
4. Оставьте достаточно свободного пространства вокруг
горелки — не менее 1,25 м с каждой стороны и 1,5 м сверху.
5. Всегда устанавливайте ветрозащитный экран перед
тем, как зажечь горелку (см. раздел 3 «использование горелки для приготовления пищи»).
ВНИМАНИЕ
Риск возгорания или серьезных травм в результате утечки газа.Никогда не зажигайте горелку, если Вы заметили звук шипения или запах газа после того, как подключили баллон к горелке. Газ содержит примеси с неприятным запахом. Никогда не используйте горелку, от которой пахнет газом. Не используйте горелку, если она повреждена или
неисправна.
При подключении газового баллона к горелке никогда
не закручивайте его слишком сильно. Это может повредить горелку или баллон и вызвать утечку топлива.
Будьте осторожны, используя горелку при
отрицательной температуре. На морозе уплотнительные кольца могут затвердеть и начать пропускать топливо (см. «Общие правила безопасности»).
Куда можно обратиться за помощью
Вы приобрели подходящую для вас модель, но совершенно не понимаете, каким образом она подсоединяется. Куда обращаться, чтобы газовую плиту подключили профессионалы? Есть несколько вариантов, каждым из которых вы сможете воспользоваться:
- монтажные услуги оказывают магазины, занимающиеся продажей газового оборудования;
- организации, имеющие разрешение на работу с газовыми системами. По окончании монтажа вам будет выдан сертификат, подтверждающий, что установка техники выполнена в соответствии с нормами;
- вызов специалиста профильной организации, контролирующей процесс газоснабжения вашего дома.
Рациональней обратиться именно в профильную службу. Согласно закону, сотрудники подобных организаций должны зафиксировать изменения, а также сделать соответствующую заметку в техническом паспорте. Газовую плиту должен подключать специалист, имеющий разрешение на работу в этой сфере. Поэтому от услуг частных подрядчиков лучше отказаться. Они не выдадут сертификат. Из-за этого вы можете в дальнейшем нарваться на большой штраф.
