Обустройство скважины под воду с кессонами

Рекомендации по установке

Главной причиной, зачем кессон на скважину, является необходимость предохранять ее оголовок от повреждения и потребность в размещении оборудования (подробнее: «Как установить оголовок для скважины – теория и практика»). Данная конструкция не позволяет проникнуть в зону забора воды ливневым стокам и различным загрязнениям.

Также монтаж камеры на скважину намного выгоднее эксплуатации наземных сооружений, поскольку ей не требуется отопление, а это положительно отражается на величине эксплуатационных расходов, но при условии, что она располагается ниже глубины промерзания.

Но иначе кессон не может быть обустроен, так как, если установить его выше, то в мороз его выжмет из грунта наружу. Правда, данная проблема в некоторых случаях происходит и с заглубленной камерой. Особенно, это касается участков, имеющих проблемы с высоким залеганием водоносного слоя.

Поэтому специалисты настоятельно рекомендуют «якорить», как легкие пластиковые конструкции, так и отличающиеся большей устойчивостью металлические изделия. Технологически это сделать несложно. Под камеру для скважины заливают бетонное основание, а потом к нему прикрепляют ее дно, используя анкерные болты.

На высоко расположенных участках, которым не опасно подтопление, можно обойтись без того, чтобы делать плиту, достаточно будет создания песчаной подушки. Правда, и в этом случае наличие тяжелой основы не будет лишним и лучше ее всегда обустраивать вне зависимости от геологических особенностей территории.

Камеру всегда устанавливают строго вертикально — соблюдение данного требования является обязательным. Высота конструкции должна составлять около двух метров, благодаря чему будет удобно работать, можно поместить необходимое оборудование и заглубить изделие ниже отметки промерзания почвы.

Такое расстояние вполне объяснимо, поскольку мороз тогда не повредит инженерные коммуникации. В качестве ориентира используют штык лопаты. А вот трубопровод с водой закапывают на большей глубине – ниже отметки промерзания. Поверхностный ввод в строение возможен только в случае теплоизоляции участка трубы от уровня промерзания до точки входа в объект недвижимости.

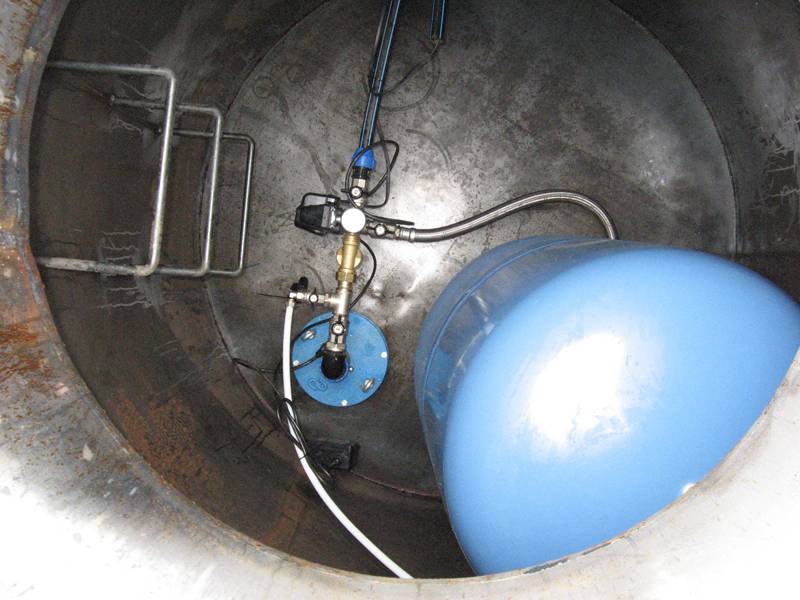

С учетом того, для чего нужен кессон для скважины, оборудование, размещаемое в нем, нужно обязательно размещать над полом на небольшой высоте на случай, если вдруг произойдет подтопление.

Все электрические приборы, находящиеся в камере, следует заземлять и желательно, чтобы в электрической схеме было предусмотрено УЗО. По мнению специалистов, безопасность не может быть лишней, а в некоторых случаях ее оказывается недостаточно.

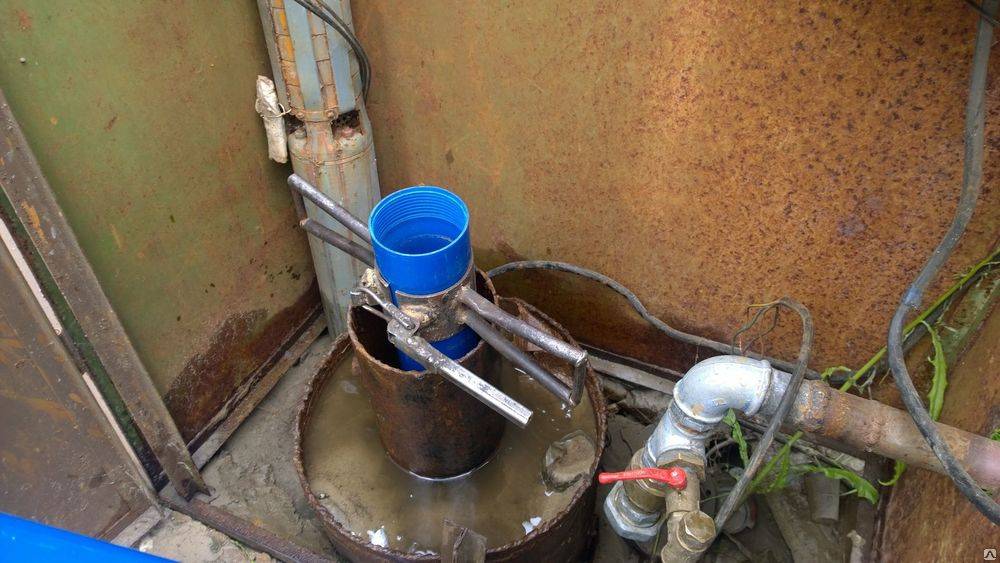

Обсадная труба скважины попадает в кессон посредством муфты, которая немного превышает ее диаметр. Например, с учетом современного сортимента, для трубы сечением 133 миллиметра требуется 146-миллиметровая гильза.

Труба скважины не должна находиться на одном уровне с дном конструкции, а быть немного выше примерно на 40 — 50 сантиметров на случай, если произойдет подтопление. Гильзу и обсадную трубу в месте соединения нужно герметизировать.

На скважину помещают специальную герметичную крышку, называемую оголовком, в которой имеются отверстия, предназначенные для кабеля погружного насоса и трубы ПНД, идущей от насосного оборудования. К ней и прикрепляют силовой трос насоса.

Крышка защищает ствол скважины, не давая случайно попадать в нее мусору и грязи. Вход в камеру стандартно закрывают люком. Его конструкционные особенности зависят от личных предпочтений домовладельцев. В любом случае предпочтительнее обустраивать кессон двумя люками с целью сбережения тепла.

Выход под трубу источника воды обычно пробивают по месту, он не должен непременно находиться по центру. Допускается его смещение, чтобы сделать ассиметричным. Но при этом не следует забывать, что выход скважины и люк конструкции нужно делать соосными для удобства проведения ремонта и монтажа оборудования. Другими словами, входной люк лучше располагать прямо над оголовком скважины.

Кессон, выполненный из стали

Металлические кессоны получили широкое распространение не только для защиты скважин, но и в качестве кессона-погреба.

Металлический кессон может быть представлены в виде готовой или сваренной самостоятельно прямоугольной или цилиндрической камеры.

Чаще всего для изготовления этого вида кессона применяют листы их углеродистой стали толщиной 3–6 мм.

Среди явных достоинств металлического кессона можно выделить следующие:

• высокая прочность;
• достаточно долгий срок службы и отличная гидроизоляция при соблюдении всех условий монтажа и эксплуатации;
• большая масса, которая препятствует всплытию кессона.

Есть и ряд минусов у этого вида кессонных камер:

• подверженность коррозии требует предварительной обработки стен бака антикоррозийным составом;
• уязвимым и самым неустойчивым местом являются сварные швы кессона;
• необходимость теплоизоляции в связи с высокой теплопроводностью.

Кроме того, некоторые изготовители готовых металлических кессонов производят обработку своих изделий гидроизоляционным веществом.

Стальной кессон в форме цилиндра в диаметре 1000 мм, а в высоте 2000 мм с минимальной толщиной стенки в 3 мм стоит минимум 10 000 руб.

Такой же бак, но с более толстой стенкой в 8 мм, может стоить уже 25 000 руб. и выше.

Цена на большие кессоны с толстой 8-миллиметровой стенкой колеблется от 170 000 и выше.

Монтаж металлического кессона производится по тому же принципу, что и пластикового.

Но есть и ряд нюансов:

• если кессон изготовлен самостоятельно, то перед установкой его необходимо обработать веществом от коррозии;
• перед тем как опускать кессон из стали в котлован, нужно выполнить гидроизоляцию его внешней поверхности;
• для спуска кессона в котлован необходима грузовая спецтехника;
• перед спуском камера кессона изнутри утепляется;
• кессон снаружи обсыпается землей.

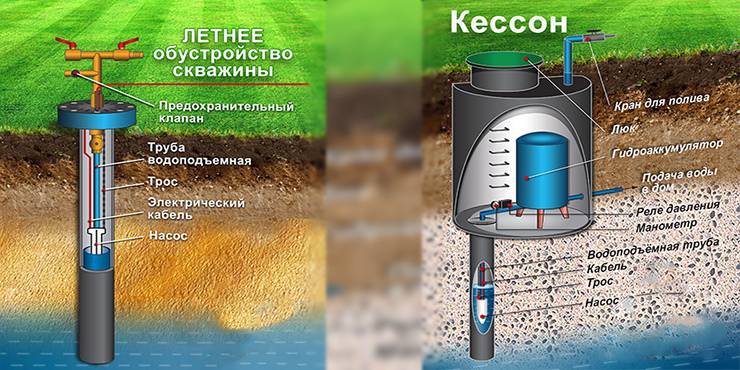

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

1. Стоимость. Преимущество здесь за скважинным адаптером. Цена самого устройства несоизмеримо меньше, чем у кессона любого типа. Разница в себестоимости становится еще заметнее, если учесть необходимость найма автокрана для монтажа массивной кессонной камеры;
2. Трудозатраты. По этому показателю кессонные камеры опять уступают. Чтобы установить адаптер, потребуется лишь углубиться вдоль обсадной трубы ниже уровня промерзания грунта. В центральной части России он составляет порядка 1 м, в Сибири может достигать 1,5-2 метров. Сделать всю работу по его установке по силам одному человеку в течение дня. А вот для монтажа кессона придется изначально вырыть вокруг скважины яму большого размера и глубины, а после этого выполнить монтаж кессонной камеры. Затраты сил и времени в этом случае будут намного большими;
3. Долговечность. Правильно смонтированный, и защищенный от воздействия осадков и грунтовых вод, кессон способен прослужить не один десяток лет. Особенно это касается модификаций, отлитых из полимера. Скважинные адаптеры не отличаются подобной долговечностью. Использующиеся в них резиновые уплотнители могут прийти в негодность уже через 4-5 лет, что потребует демонтажа всей конструкции;
4. Дополнительные функции. Кессонная камера позволяет разместить внутри себя полный набор водоподающего оборудования: насоса, гидроаккумулятора, фильтров, автоматики управления и т.д. Надежная защита от холода и механических воздействий обеспечит их надежное функционирование круглый год. Также внутри можно оборудовать систему разветвлений для подачи воды одновременно в несколько уровней и даже строений. Так можно обеспечить водой от одной скважины сразу гараж, систему летнего водопровода, или несколько домов. Скважинный адаптер ничего подобного обеспечить не может. Он имеет одну рабочую функцию – защита стыка подающего водопровода со скважинной трубой.

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

1. Необходимо пробурить скважину.
2. Приступить к монтажу кессона.
3. Засыпать землей до краев котлован и утеплить люк.
4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
3. Выкопать котлован таким образом.
4. Обрезать колонну.
5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
6. Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
7. Бруски следует убрать из-под камеры, поместить ее в скважину.
8. Ввести кабель и трубы в ниппели.

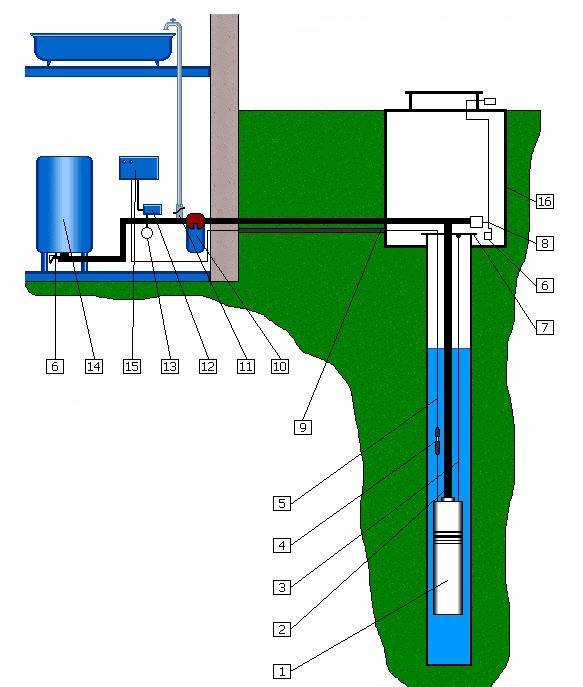

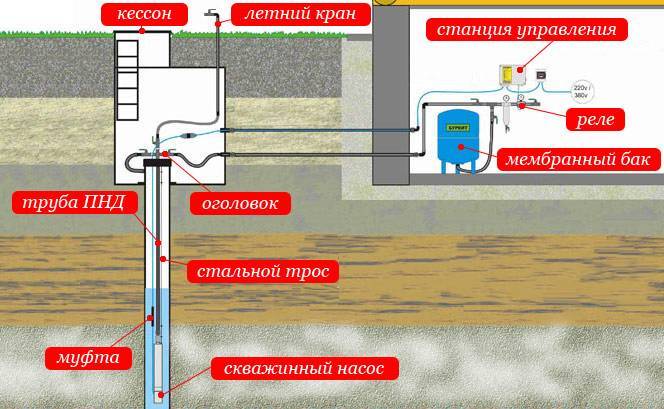

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

• насос;
• гидропневмоаккумулятор;
• оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

• поверхностный;
• погружной.

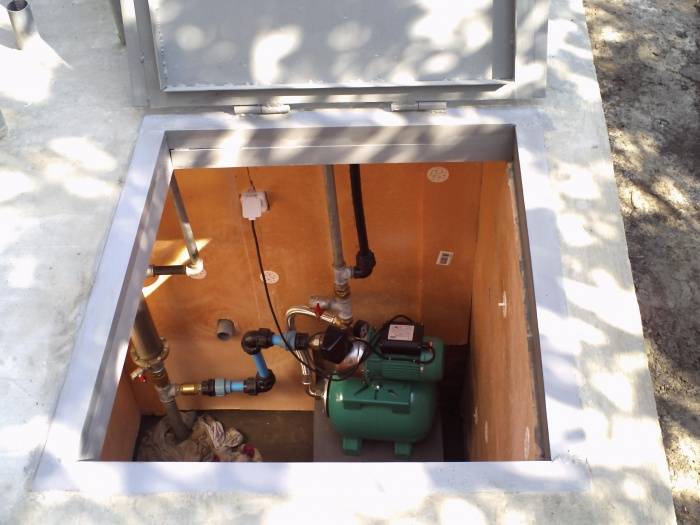

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

• вихревой – необходим, чтобы поднять воду с малой глубины;
• центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.

Если расположить скважину поближе к дому, то:

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.

В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).

Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см

Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.

Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

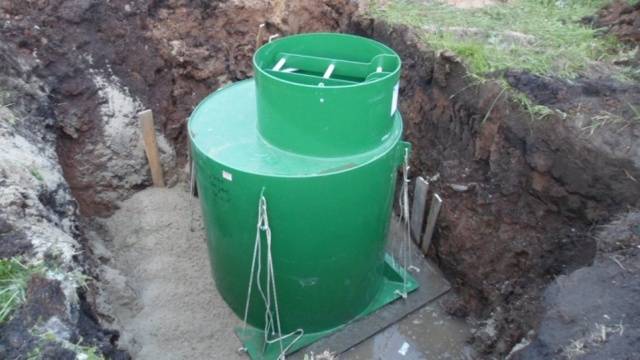

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.
