Установка кондиционера в коридоре: выбор оптимального места и нюансы монтажа кондиционера

Маркировка от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности). Производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Поскольку многие путают мощность охлаждения и мощность потребления, советую к прочтению статью о том, как отличать эти понятия. А в этой статье более подробно рассказано о маркировке.

Если кондиционер недостаточно мощный, то владельца ждет:

• некачественное охлаждение;
• перегрев и поломка устройства;
• дополнительные траты на ремонт и обслуживание.

Недостаточно мощное устройство просто не сможет выполнять свои функции в слишком большом и теплом помещении.

Если кондиционер слишком мощный, то:

• стоимость прибора и монтажа будет выше;
• шум от «сплита» будет громче;
• потенциал устройства будет использоваться не полностью.

Повышенная мощность не приведет к преждевременной поломке устройства, но владельцы будут вынуждены переплатить за «кондёр» и привыкнут к «излишнему» шуму.

https://youtube.com/watch?v=oZTcVmFHj5k

Если в помещении постоянно изменяется количество человек или работающей бытовой техники, солнце активно появляется лишь в определенное время суток, рекомендуется выбрать сплит-систему с функцией подстройки под окружающую среду (автоматический режим, который есть практически в каждом современном приборе). Такие устройства способны поддерживать комфортный климат в домах без особого участия человека – алгоритм сам подбирает оптимальные параметры.

Оставляйте ваши комментарии и делитесь ссылкой на данную статью с друзьями!

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

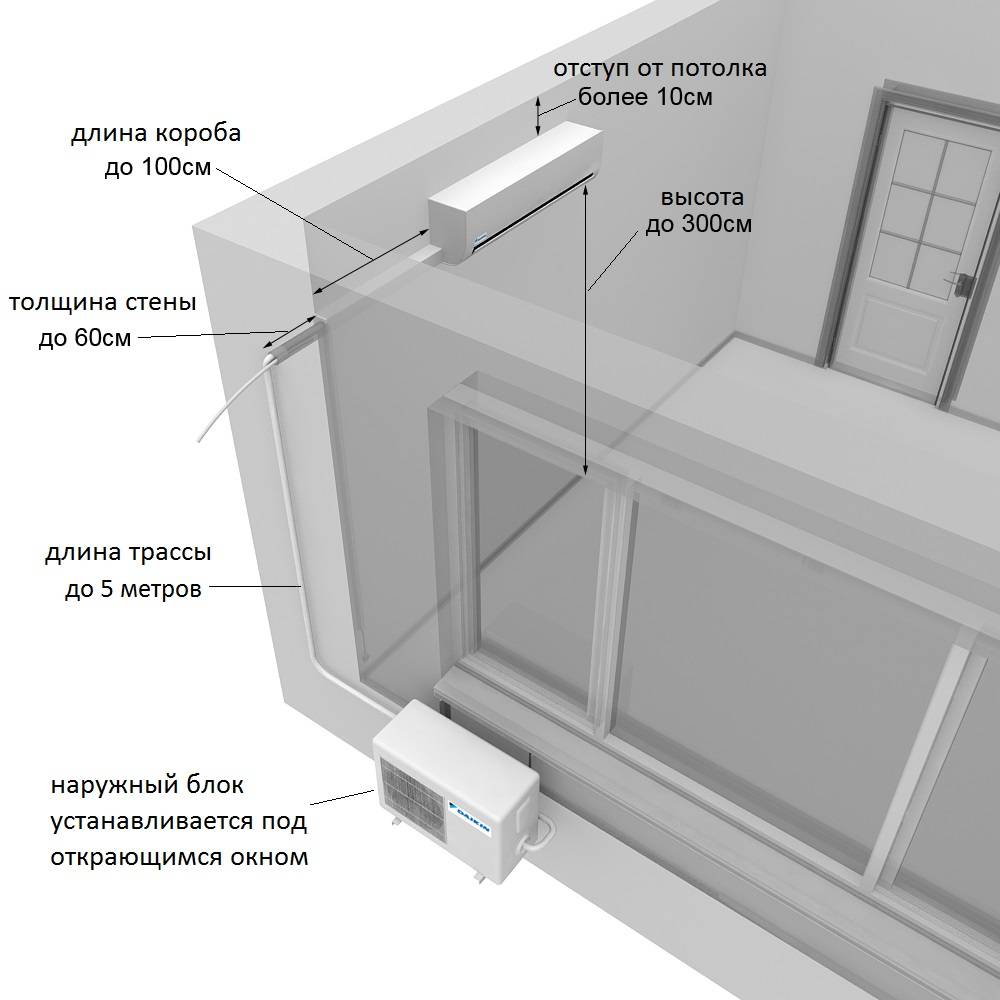

Основные требования к установке кондиционера со сплит-системой:

• установка внешнего блока выполняется на прочной основе;
• крепление кронштейнов к стене выполняется надежными механизмами;
• выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
• расстояние не меньше 10 см от правого модульного блока;
• расстояние не меньше 40 см от левого модульного блока;
• в пределах 70 см перед блоком должны отсутствовать любые препятствия;
• обеспечивается свободный доступ к сервисным портам;
• предметы интерьера не должны мешать свободному выходу воздуха;
• блок внутри устанавливается дальше от источников влаги и тепла;
• внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
• прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
• требуется обеспечить качественное выведение влаги посредством дренажного шланга;
• расстояние между блоком и потолком – 15 см минимум;
• пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

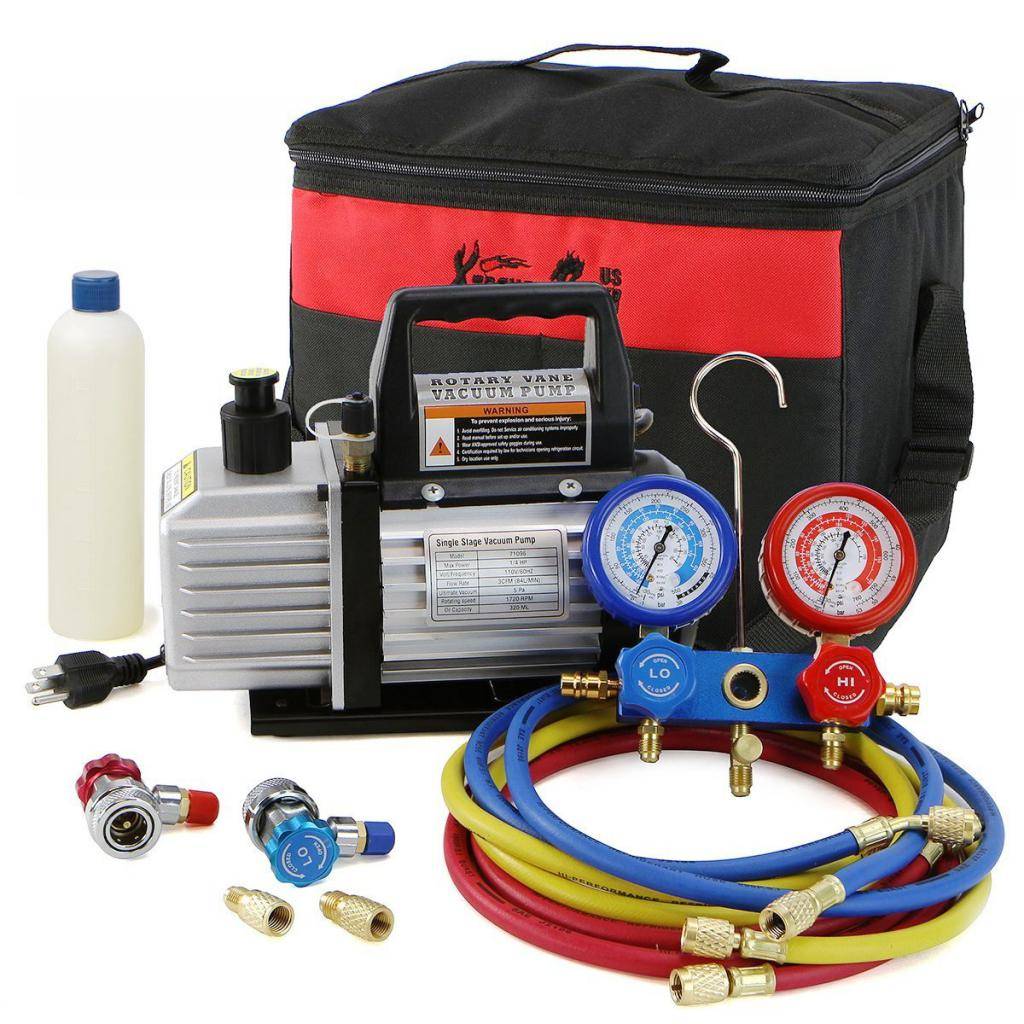

Заполнение системы вакуумом

После успешного теста на герметичность нужно создать вакуум в холодильной системе. Для этой цели используется вакуумный насос, который удаляет воздух и снижает давление в холодильной системе. При пониженном давлении влага из воздуха испаряется и установка сушится. Во время вакуумирования большое значение имеют ее продолжительность и внешняя температура. Чем ниже температура наружного воздуха, тем ниже давление должно быть достигнуто при установке, а время при этом увеличено. В случае систем с длиной труб, не превышающих 10 м, рекомендуют продолжительность испытаний не менее 60 минут.

Целью использования насоса является не только создание вакуума, как думают некоторые пользователи

Существует еще одно не менее важное обязательство — создание условий, чтобы успела испариться внутренняя влага. Правильная реализация этого требования важна для жизни кондиционера

Влага, оставшаяся в холодильной системе, реагирует с маслом, образуя кислоты, которые повреждают обмотки электродвигателя в компрессоре. Это также может привести к замораживанию и блокировке элемента расширения.

Во время создания вакуума есть время для одновременного выполнения электрических соединений во внешнем и внутреннем блоках. Хорошо, если кондиционер подключен в распределительном щите к отдельному элементу защиты. Во время этих работ необходимо ознакомиться с инструкцией производителя по сборке электрических соединений внутреннего и наружного блоков.

Расположение нескольких кондиционеров в основных комнатах

Такой вариант размещения «сплита» имеет 3 важных преимущества:

1. В нужной комнате (при закрытых дверях) будет наиболее точно поддерживаться комфортная для вас температура. Именно точная настройка температуры во время сна ОЧЕНЬ ВАЖНА для здоровья, а не только для комфорта.
2. Если в основных комнатах будут установлены «кондёры» (с правильно подобранной мощностью), то и вся квартира (включая коридор) будет обеспечена прохладой, когда это будет нужно.
3. В течение дня будут охлаждаться только те комнаты, в которых вы проводите основное время. Нет смысла «студить» всю квартиру, когда весь день вы проводите в одной комнате. Например, при встрече гостей можно всю квартиру обеспечить прохладой, а ночью поддерживать температуру лишь в спальных комнатах.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

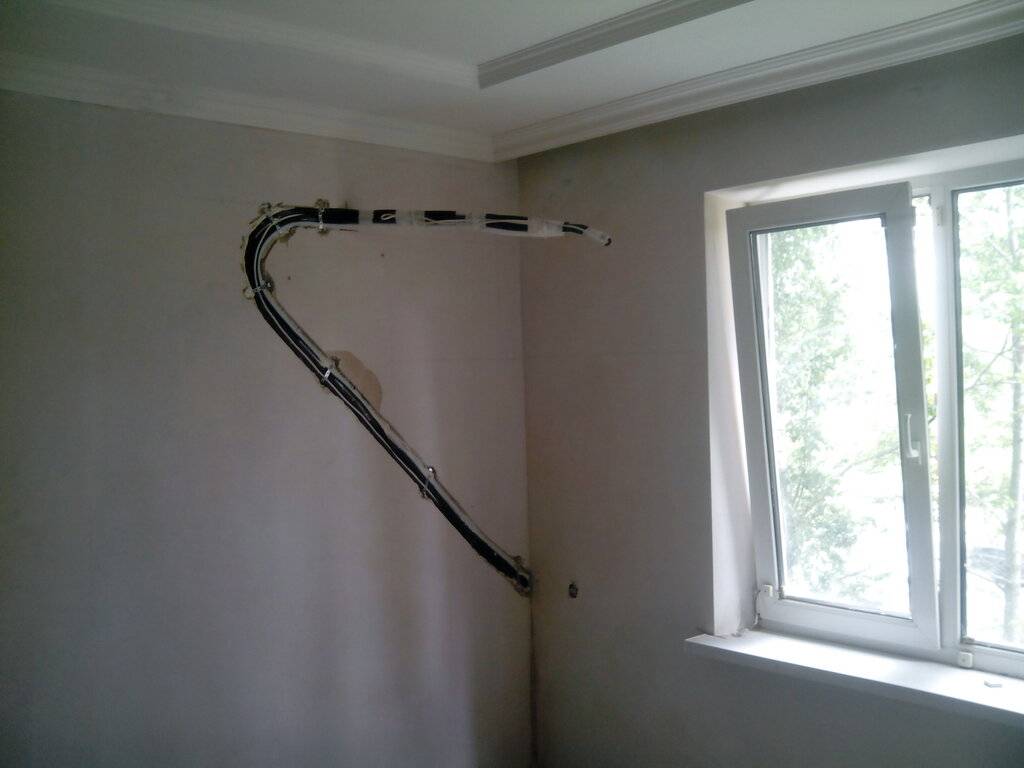

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Какой кондиционер лучше приобрести в квартиру?

Не каждый человек может позволить себе купить дорогостоящую модель. Опять же высокая цена не всегда говорит о качестве продукции. Поэтому, прежде чем определиться с выбором модели, рекомендуется собрать побольше информации о производителе кондиционера и самом оборудовании. Так же решите вопрос, какую сумму средств можно потратить на приобретение системы выветривания.

Чаще всего для установки в квартире приобретается кондиционер с известной настенной сплит – системой. Она включает в себя две составных части:

1. Наружный блок оборудования;
2. Внутренний блок оборудования.

Первый, наружный блок монтируется на фасаде зданий или на лоджии (балконе), а вторая часть – внутренний блок располагается внутри помещения. Он устанавливается на поверхности стены и удерживается за счет надежного крепления.

В помещениях жилого и офисного значения в основном монтируют устройства размера 7, 9 или 12. Как правило, семерку монтируют в спальной, а 9 или 12 приобретают для гостиной комнаты. Конечно, каждая модель должна соответствовать площади помещения, в котором будет висеть кондиционер

То есть, важно учитывать квадратуру комнаты, высоту потолков и проходимость помещения. Где можно установить кондиционер 9 номера, а где 12?. Монтаж кондиционера лучше планировать на время проведения ремонтных работ помещения

Чтобы проложить коммуникации, специалистам придется долбить стену. Помимо того, понадобится отверстие в стене для прокладки патрубков с фреоном. Соответственно, что во время проведения этих работ в помещении будет большое количество ненужного строительного материала, пыли и грязи. Совмещение ремонта и установки кондиционера позволит избежать лишней работы и возможной порчи имущества (мебели)

Монтаж кондиционера лучше планировать на время проведения ремонтных работ помещения. Чтобы проложить коммуникации, специалистам придется долбить стену. Помимо того, понадобится отверстие в стене для прокладки патрубков с фреоном. Соответственно, что во время проведения этих работ в помещении будет большое количество ненужного строительного материала, пыли и грязи. Совмещение ремонта и установки кондиционера позволит избежать лишней работы и возможной порчи имущества (мебели).

Расчет мощности аппарата

Экономить на покупке, приобретая более дешевую модель кондиционера за счет низкой мощности охлаждения, недальновидно. Слабый прибор не справится с охлаждением большой солнечной комнаты.

А вас ожидают такие «сюрпризы», как:

• несоответствие заданной температуры и фактической;
• быстрая поломка кондиционера из-за перегрева;
• бесполезные затраты на техобслуживание, ремонт.

Определить требуемую для конкретного помещения мощность охлаждения кондиционера можно из простого расчета – площадь комнаты разделить на 10. Это при стандартной высоте потолка 2,5-3 м. Если потолки выше – увеличивайте мощность пропорционально высоте.

Покупку слишком мощного кондиционера нельзя считать рациональной. Он будет громко работать впустую, потребует больших затрат на монтаж

Например, для площади 15 м2 и высоты 3,5 м будет достаточно прибора 1,8 кВт. Большей мощности потребует мансарда, увеличивайте еще на 2-3 % пропорционально количеству постоянно находящихся в помещении людей. Для солнечной стороны добавьте еще процентов 10. В итоге максимальная мощность охлаждения домашнего кондиционера не должна превышать 4 кВт.

Как спрятать розетку сплит-системы?

Розетки для кондиционера обычно находятся на виду. Их не нужно заставлять мебелью или техникой, но иногда они способны нарушить общую дизайнерскую концепцию всего помещения.

Это касается даже современных плоских розеток, которые лишь слегка выступают на стене, что и говорить об обычных «пузатых» моделях. В этом случае дизайнеры идут на небольшие уловки и маскируют розетки самыми необычными способами.

Эффектные выдвигающиеся розетки идеально подойдут для жилых помещений, выполненных в современном стиле (хай-тек, модерн, готика и т.д.)

К примеру, розетка монтируется в полку, на которой стоит климатическое оборудование, скрывается в объемной картине рядом с кондиционером или изготавливается в виде блока, выдвигающегося из стены при нажатии. Последний вариант подойдет в том случае, если кондиционер лишь иногда будет подключаться к электропитанию.

Также сегодня выпускаются розетки с крышками (откидывающимися и выдвижными). Эти крышки можно дополнительно декорировать, покрасить в яркий цвет или сделать их максимально незаметными.

Полка рядом с кондиционером, в которую спрятана электрическая розетка, может использоваться и по своему прямому назначению, т.е. на нее можно ставить книги или статуэтки

Если рядом с кондиционером есть шкаф, то розетку можно запрятать в него и оформить в виде выдвигающегося блока (сверху, снизу или сбоку). Также ее можно закрыть фальшь-панелью или карнизом.

Если климатическая техника имеет слишком длинный шнур, то его вместе с розеткой можно замаскировать с помощью нестандартного объемного блока из гипсокартона, выполненного в едином стиле интерьера.

Установка необычной картины неподалеку от кондиционера в спальне, холле или гостиной позволяет освежить интерьер любого жилого помещения

Также сегодня существуют и другие способы маскировки розеток. Их можно закрыть в небольшом шкафчике с дверями-купе или завесить откидывающимся зеркалом. Если позволяет стиль интерьера, то разъем можно разместить за небольшой декоративной дверцей. Такое решение будет интересно смотреться в интерьерах в стиле кантри, прованс, шале и т.д.

Розетку можно прикрыть искусственными цветами. В спальне или гостиной для маскировки разъема можно использовать принт, витражное панно или рисунок, чтобы он выглядел частью дизайнерской композиции.

В детской комнате электрическую розетку можно скрыть за выдвигающейся разноцветной панелью, интерактивной картой или какими-либо объемными моделями. К примеру, если ребенок увлекается Звездными войнами, то можно скрыть разъем за пластмассовой моделью Звезды Смерти или Сокола Тысячелетия.

Запрятать розетку для кондиционера в мини-шкафчик можно и в гостиной, и в коридоре, и в спальне, и в детской комнате

Обычно розетки для кондиционера скрываются так же, как и розетки для другой бытовой техники в комнате. Выбор того или иного способа маскировки зависит от особенностей дизайна помещения. Но сегодня некоторые архитекторы предлагают не прятать розетки и проводку к кондиционеру, а сделать их максимально открытыми.

Причем дизайн-концепция предусматривает использовать провода контрастных цветов (к примеру, на белой стене закреплять черные провода практически в центральной части стены). Если проводка кондиционера будет открытой, то и в установке скрытой розетки не будет никакого смысла, и эту деталь можно сделать яркой.

Установка SPLIT-систем

В индустрии кондиционирования воздуха одним из наиболее часто используемых типов являются сплит-кондиционеры. Эти системы состоят из двух отдельных частей: наружного блока и внутреннего, которые соединены друг с другом с помощью медного трубопровода с образованием замкнутой схемы. В настоящее время большинство производителей предлагают сплит-кондиционеры, которые могут работать в режиме охлаждения или обогрева помещения. Процесс нагрева осуществляется тепловым насосом путем изменения цикла. Чтобы обеспечить расчетный режим работы, необходимо выполнить правила установки наружного блока кондиционера и правильно выбрать мощность.

Сборка сплит-кондиционеров.

Выбрать нужное место для установки внутренних и наружных блоков. При выборе местоположения нужно обеспечить равномерное распределение воздуха в помещении и удобство пользования системой. Нельзя допускать чрезмерных сквозняков в зоне постоянного нахождения людей. При установке внутреннего блока следует учитывать доступ к устройству с целью очистки фильтров и дезинфекции испарителя. После правильного выбора места установки сначала собирается внутренний блок. Его монтируют на раму, отмечая центр положения, выравнивая и закрепляя конструкцию. Затем в стене делается отверстие диаметром 65 мм так, чтобы оно было закрыто внутренним блоком, через которое будет выполняться монтаж труб, электрического и конденсатного дренажа. Отверстие выполняется с небольшим наклоном снаружи. Рекомендуется установить защитную втулку в дыре, а со стороны наружной стены — розетку, которая закрывает ее и увеличивает эстетику монтажа. Слив конденсата из внутреннего блока всегда должен выполняться естественным способом, если это возможно, обеспечивая уклон трубы приблизительно на 3 %. Решение с конденсатным насосом следует рассматривать только в крайнем случае. Насос представляет собой механическую часть, которая служит для сброса конденсата и увеличивает надежность системы кондиционирования. После установки системы слива конденсата необходимо проверить ее проходимость, прокачивая через слив около 2 литров воды в поддон для капель. Если кондиционер работает в круглогодичном режиме, в дренажной трубе должен быть установлен греющий кабель. Перед тем как повесить внутренний блок на стойку, установленную на стене, необходимо подключить к нему охлаждающую установку

Подсоединение должно быть выполнено в виде шнекового соединения, поэтому необходимо соблюдать особую осторожность, чтобы убедиться, что обеспечена прочность и герметичность холодильной системы. На внешней поверхности гнезда при затягивании винтовых соединений нужно использовать пасту, которая предотвращает самоскручивание гаек. Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока

Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку

Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока. Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку.

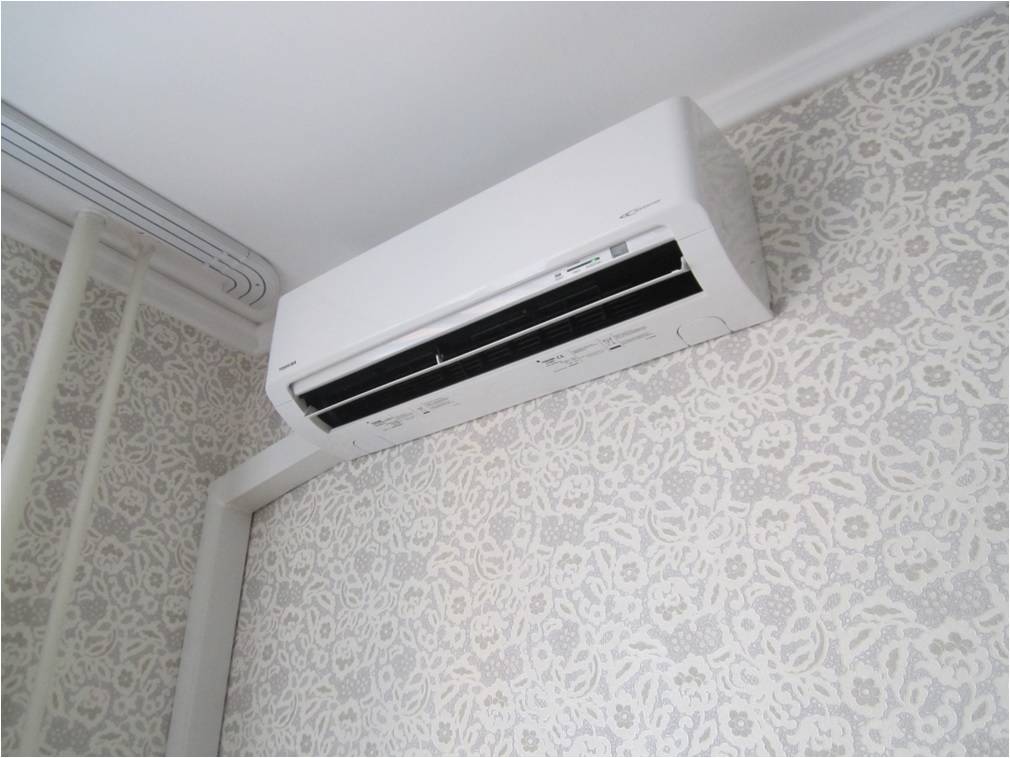

Как правильно расположить внутренний блок

При размещении внутреннего блока приходится учитывать не только технические особенности. Здесь также важны дизайн и удобство использования. Определяя, где лучше вешать кондиционер, необходимо учитывать несколько рекомендаций:

1. Не направлять поток воздуха на людей. На выходе он значительно холоднее заданных параметров, поэтому вероятность простудиться, находясь под кондиционером, очень высока. Поток должен направляться либо между проходами, либо туда, где реже всего бывают люди. В спальне подходящим местом для размещения внутреннего блока считается изголовье кровати, тогда воздух будет направлен в ноги. Часто внутренний блок вешают над дверью, однако, стоимость такой установки может быть высокой.
2. Не препятствовать воздушному потоку. Кондиционер забирает воздух из комнаты, прогоняет его через охлаждающую систему и возвращает обратно. Ему необходимо место для манёвра. Поэтому расстояние от верха внутреннего блока до потолка должно составлять не менее 10 см. Перед тем, как вешать кондиционер, от боковой стены желательно также отступить как минимум 15 см. Сплит-систему не размещают за шторами и жалюзи; в этом случае обработанный воздух просто не достигнет комнаты, оставшись в районе подоконника.
3. Минимизировать расстояние от внутреннего до внешнего блоков сплит-системы. Максимальное допустимое расстояние от внутреннего до внешнего блока зависит от модели кондиционера, но как правило, не превышает 30 м. Кроме того, длина трассы значительно влияет на стоимость монтажных работ.

Жаркое знойное лето трудно себе представить без дарующего прохладу кондиционера. Практически во всех офисах и во многих квартирах монтируется это чудо техники. Существуют и ярые противники подобных бытовых приборов

Неправильное размещение устройств в помещении является основной причиной негативных отзывов.
Поэтому, перед покупкой, важно правильно рассчитать, где лучше установить кондиционер в вашей квартире. Стоит изучить также и противопоказания к использованию кондиционеров

Выводы и полезное видео по теме

Поскольку монтаж кондиционера и розеток для него занимает много времени и сил, то и к вопросам его электропитания нужно отнестись максимально серьезно. Перед установкой стоит воспользоваться советами электриков и дизайнеров.

Некоторые рекомендации по монтажу розеток в квартире даны на видео ниже:

Если есть возможность, следует спроектировать расположение индивидуальной розетки и проложить отдельную линию электросети, чтобы обеспечить бесперебойное функционирование климатического оборудования. Это можно делать и на этапе капитального ремонта помещения, и во время установки кондиционера в уже отремонтированной комнате.

Расскажите о том, где и каким образом размещали электророзетку для кондиционера в своей квартире/офисе/доме. Поделитесь нюансами расположения, известными только вам. Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в находящейся ниже блок-форме.
