Абиссинский колодец: устройство скважины иглы своими руками

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Что такое абиссинский колодец

Абиссинский колодец представляет собой скважину, глубиной в 7-15 метров. По своим конструктивным особенностям, абиссинская скважина достаточно проста. Главным её элементом выступает металлическая труба с фильтром и наконечником.

При монтаже абиссинского колодца, труба силой забивается в землю тем концом, на которой установлен фильтр. С другого её конца, устанавливается насос, который качает воду.

Основными преимуществами абиссинского колодца являются компактные размеры, очень быстрый монтаж и возможность установки вблизи хозпостроек или даже внутри них. Что касается скорости выполнения всех работ, то она и вправду высока, поскольку сделать абиссинский колодец своими руками, можно всего лишь за один день.

Не менее важным преимуществом, является и долгий срок эксплуатации абиссинской скважины (не менее 10-15 лет, а порой и 25-30!). При этом, как правило, глубина на которую залегает водоносная порода, никоим образом не влияет на качество и чистоту получаемой воды.

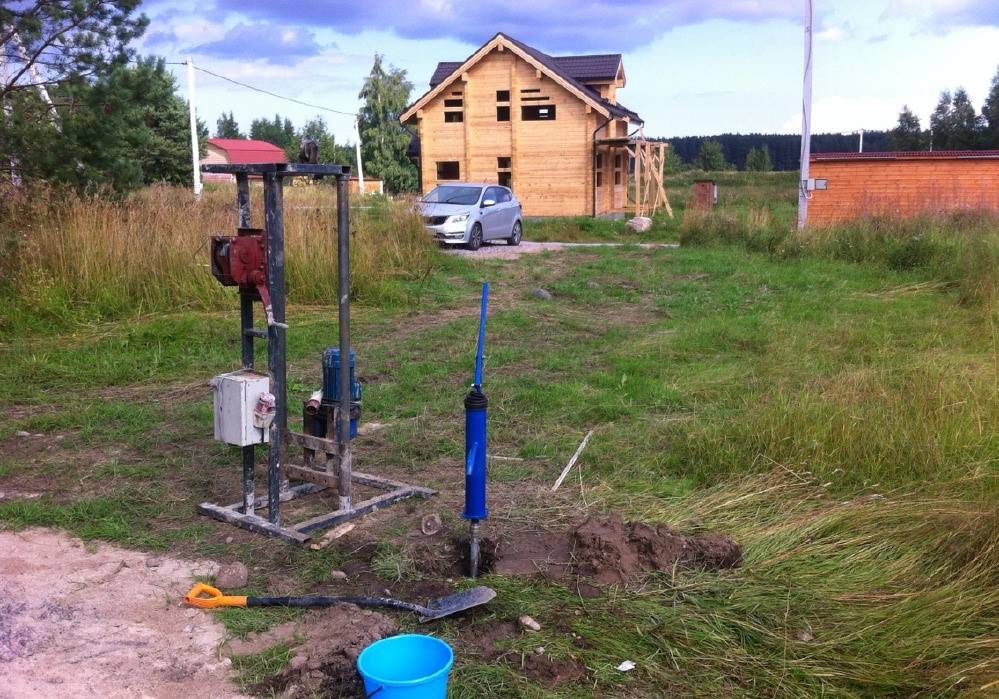

Абиссинский колодец своими руками

Решившись сделать абиссинский колодец своими руками, не лишним будет узнать на какой глубине залегает водоносный слой, а также какой состав почвы присутствует на участке где будет производиться строительство колодца.

При этом стоит понимать, что пробить каменные отложения при монтаже абиссинской скважины вручную попросту невозможно. То же самое, касается и глубины залегания водоносного слоя, он должен быть не более чем 9 метров от поверхности.

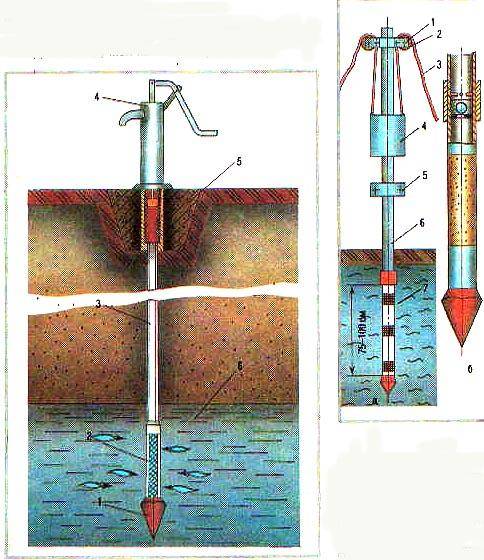

Абиссинский колодец состоит из следующих частей:

1. Металлического наконечника, выполненного из прочной и закалённой стали;
2. Фильтра и приёмного клапана;
3. Трубы или комплекта труб, выполняющих роль магистрали;
4. Соединительных фитингов с резиновыми уплотнителями;
5. Насоса.

При этом, диаметр забойного инструмента, должен быть несколько меньше диаметра металлической трубы, которая будет выполнять роль магистрали. Последовательность выполнения всех работ по установке абиссинской скважины, выглядит следующим образом.

На первый кусок трубы надевается острый наконечных, а с её боков высверливаются на расстоянии в полметра друг от друга небольшие отверстия диаметром до 12 мм. Обязательно вместе с наконечником надевается и нержавеющий фильтр, который будет служить преградой для песка с илом.

Для того чтобы значительно облегчить работы по монтажу колодца, сначала рекомендуется вырыть неглубокую яму (1 м на 1 м и такой же глубины). Вгонять первую магистраль трубы в землю, проще всего штангой. После этого, на первый кусок трубы навинчивается второй, и работа продолжается дальше до того момента, пока наконечник с фильтром не достигнут водоносного слоя.

Мы вКонтакте

Абиссинский колодец своими руками: что это такое и как сделать его своими руками

Абиссинский колодец своими руками: как он устроенКак сделать абиссинский колодец: подготовительные работыАбиссинский колодец своими руками: технология буренияУстановка абиссинского колодца: последние штрихи

Соорудить обычный колодец можно далеко не в каждом типе почвы – к примеру, песчаные грунты довольно быстро засыпают его, даже если колодец оборудован обсадными кольцами.

В таких ситуациях наиболее правильным источником драгоценной влаги будет так называемый абиссинский колодец, о котором и пойдет разговор в данной статье. Вместе с сайтом moyadacha.

org мы разберемся с его устройством и отличительными особенностями, а также с технологией, согласно которой можно достаточно просто изготовить абиссинский колодец своими руками.

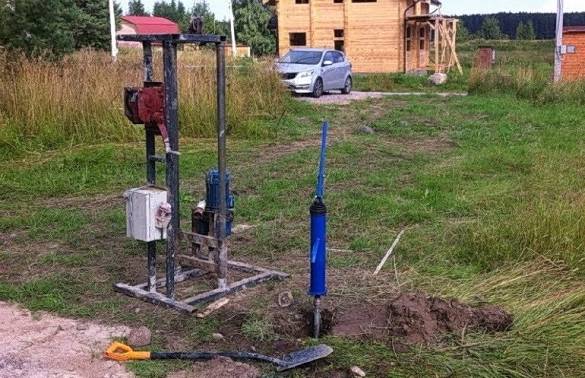

Абиссинский колодец своими руками фото

Абиссинский колодец своими руками: как он устроен

Как и говорилось выше, абиссинский колодец практически ничем не отличается от привычной для нас скважины – исключение составляют разве что некоторые детали. Именно их изучение и поможет понять разницу между этими двумя типами источников воды.

1. Диаметр забора воды. Стандартная скважина, как правило, имеет обсадную трубу не менее 100мм – в нее можно и шланг для забора воды опустить, и даже погрузить глубинный насос. В отличие от скважины, в абиссинском колодце обсадная труба одновременно является и «шлангом» для забора воздуха – именно поэтому такой колодец имеет, как правило, небольшой диаметр. Всего-навсего один дюйм (максимум полтора дюйма). Сами понимаете, глубинный насос в такую конструкцию не засунуть – отсюда и другое отличие абиссинского колодца от стандартной скважины.
2. Глубина абиссинского колодца. Максимум, на что здесь можно рассчитывать, это на 15 метров – если говорить о максимальной глубине такого источника воды, то она составляет всего 8-9м. Такие колодцы предусматривают забор чистой воды с первого чистого водоносного слоя.
3. Несомненным и, пожалуй, самым главным отличительным признаком в конструкции абиссинского колодца является наличие фильтра-иглы – она имеет двойное назначение. При пробивке колодца она выступает в качестве своеобразного бура, а в процессе работы служит забором воды. Об устройстве этой иглы и ее самостоятельном изготовлении мы поговорим чуть позже.

   Глубина абиссинского колодца фото

В принципе, это и все основные признаки, которые отличают абиссинский колодец от обычной скважины на воду. Все остальное, в том числе и пробивка или устройство, у этих источников воды полностью идентично.

Как сделать абиссинский колодец: подготовительные работы

Под подготовительными работами подразумевается не что иное, как изготовление буровой колонки, самой главной частью которой является фильтр-игла. Именно ее и, естественно, трубы подачи воды придется подготовить до начала работ.

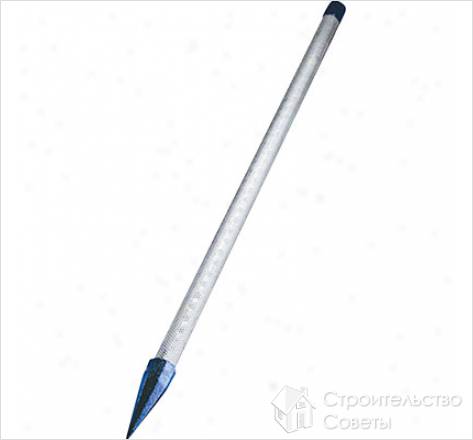

1. Фильтр-игла. Изготавливается из трубы, причем элементарно. Понадобится кусок трубы длиной около метра – желательно нержавейка. Изготавливать абиссинский колодец своими руками из пластиковых труб не стоит – как минимум это ненадежно. В трубе, отступив 200мм от любого края, насверливается масса отверстий. В общем, делается своеобразная сетка, отверстия в которой располагаются в шахматном порядке на расстоянии 50мм друг от друга. Дальше вдоль трубы устанавливаются опорные стержни – приваривается проволока сечением не более 3мм. Приварить ее нужно так, чтобы она не перекрывала отверстия – вы увидите, что все отверстия образуют ряды по длине трубы. Между каждым из этих рядов и нужно установить опорные стержни, в задачи которых входит образовывать полость для забора воды. Теперь фильтр – он наматывается прямиком на трубу как трансформатор Тесла. Используется для намотки проволока из нержавеющей стали толщиной около 1-1,5мм. Проволока наматывается плотно – как говорится, виток к витку. По сути, это и есть фильтр – верхняя и нижняя часть намотки проваривается сваркой по всему диаметру трубы. И завершающий этап работ по изготовлению основного элемента абиссинского колодца – это установка иглы, так сказать, острия, которое лучше всего выточить из прочной стали, после чего приварить к фильтру посредством электросварки.

   Как сделать абиссинский колодец фото

2. Обсадная или заборная труба. Здесь также желательно использовать нержавеющую сталь. Изготавливаются эти элементы конструкции колодца достаточно просто – труба разрезается на метровые куски, по краям которых нарезают трубную резьбу. Длина метр здесь не принципиальна – можно делать такую длину, чтобы было удобно наращивать ее в процессе пробивки колодца на даче.

О том, как пробурить и установить абиссинский колодец на даче, смотрите в этом видеоролике.

Дополнительно следует позаботиться о соединительных муфтах, которые придется купить (они тоже должны быть нержавеющими), высокой треноге, лебедке, первичном буре рунного образца и лебедке с воротком, для осуществления процесса бурения скважины.

Абиссинский колодец своими руками: технология бурения

Как и говорилось выше, пробивка абиссинского колодца мало чем отличается от технологии бурения обычной скважины на воду – все идентично, практически без исключений. Если представлять этот процесс по пунктам, то можно нарисовать следующий список работ.

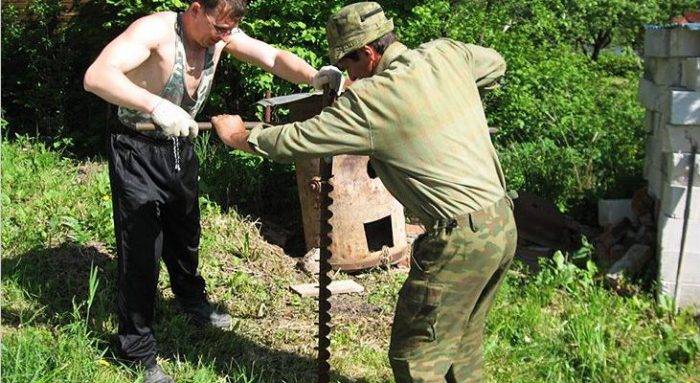

1. Первичный шурф. Его глубина составляет полтора-два метра и пробивается он с помощью ручного или электрического бура. Самый главный момент заключается здесь в задании направления. Диаметр этого шурфа может быть больше, чем буровая колонна – это даже нужно для последующей запечатки обсадной трубы в грунте.

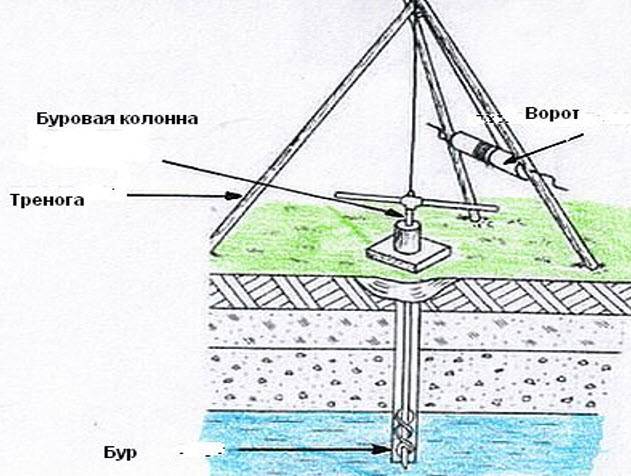

2. Дальше устанавливаем буровую колонну – собираем в единое изделие фильтр-иглу и трубы. Этот участок колонны лучше соединить сваркой – по большому счету, сваркой можно заменить все муфты. Это будет даже лучше, так как не будут возникать проблемы с нарушением герметичности трубы в процессе производства бурильных работ.
3. Монтируем треногу с лебедкой и воротком и приступаем к бурению – производится оно долбежно-поворотным способом. В смысле того, что придется бросать конструкцию в яму и заглублять ее методом вращения.
4. Бурение производится до тех пор, пока игла не пройдет водоносный слой – определить этот момент можно с помощью воды. Она попросту начнет уходить из трубы – придется периодически заливать и смотреть на ее поведение.

   Абиссинский колодец своими руками технология фото

5. Когда водоносный слой почвы будет достигнут, следует произвести размывку скважины, то есть промыть ее напором воды. Выходя через фильтр, она размоет почву вокруг иглы и создаст пространство для скапливания воды. Такая промывка может производиться и в процессе эксплуатации по мере заиливания колодца.

В принципе, это и вся технология бурения абиссинского колодца своими руками – как видите, все достаточно просто, а если еще учесть небольшую глубину и тонкий диаметр буровой колонны, то вообще можно сказать, что это элементарная работа. Но не в этом дело, о ее сложности судите сами, а мы будем двигаться дальше и рассмотрим вопрос обустройства абиссинского колодца.

Установка абиссинского колодца: последние штрихи

Пробить скважину для абиссинского колодца – это только полдела. Другая его половина также включает в себя ряд работ, обойтись без которых не получится.

1. Первое – это запечатка скважины и предотвращение проникновения дождевой и талой воды вдоль трубы непосредственно к источнику. Производится такая запечатка посредством щебня и отмостки. Щебнем засыпается первичный шурф, благодаря которому от буровой колонны отводится влага, которая все же смогла проникнуть в почву вокруг колодца. Ну а отмостка нужна для того, чтобы почва вокруг колонны не промокала и не тянула в источник дождевую и талую воду – по сути, это бетонная подушка, которую и понадобится залить вокруг трубы, на расстоянии полуметра или более в обе стороны от нее.

   Установка абиссинского колодца фото

2. Средство доставки воды на поверхность – как правило, это ручной насос рычажного типа. Как вариант, если речь идет о стационарном водопроводе, к трубе абиссинского колодца можно подсоединить и электрический насос, и даже небольшую насосную станцию. Здесь кому как нравится и кто какие цели преследует пробивкой абиссинского колодца.

В принципе, это и все, что можно сказать по поводу данного источника драгоценной влаги.

Можно, конечно, внедриться в нормы и требования, в санитарно-эпидемиологические моменты, но занимаясь самостоятельной постройкой такого колодца, вы вряд ли будете уделять всему этому должное внимание. Да это и не нужно

Другое дело – качество воды. Делая абиссинский колодец своими руками, просто заранее необходимо позаботиться об этом вопросе и уточнить его в соответствующих инстанциях. Как вариант, воду можно отдать на анализ, который и покажет, для чего ее можно использовать.

Самостоятельные геологические изыскания

Несмотря на видимую простоту бурения абиссинской скважины, перед началом забивки необходимо тщательно подготовиться. Речь идет не только о приобретении всей необходимой комплектации штанг и стартовых звеньев с фильтром. Копер можно взять в аренду или изготовить самостоятельно.

Что касается геологических исследований, то действовать рекомендуется следующим образом:

Некоторые данные об уровне грунтовки можно взять у соседей. Как правило, практически на каждом загородном участке имеется колодец или скважина. В качестве измерительного инструмента глубины обычно используют самодельную хлопушку. Кроме того, соседская скважина или колодец могут иметь технический паспорт с указанием всех нужных параметров. Там же можно узнать о специфике грунтовой породы.
На равнинах пласты пород имеют практически горизонтальную ориентацию, с небольшими изгибами. Это дает возможность уровню грунтовой воды сохранять примерно одинаковую отметку

Обычно различия глубины возможны только там, где рельеф местности с перепадами.
Важно помнить, что абиссинская скважина берет воду из верховодки. Иногда удается достать до следующего водоносного слоя пласта, расположенного под глиной или суглинком

Скальные водоупоры в этом случае исключены. Это обеспечивает нестабильность уровня воды в шахте, на этот показатель будут влиять такие факторы, как атмосферные осадки или весеннее снеготаяние. В засушливые периоды высота зеркала будет существенно снижаться. Информацию о перепадах уровня также можно выяснить у владельца уже существующего колодца или скважины.

Вопрос о геологических исследованиях является достаточно серьезным. Есть местности, где добыча воды осуществляется из крупных песков с большим числом крупных валунов. Дробление или извлечение подобных препятствий не всегда возможно, поэтому буровикам приходится сдвигать место выработки в сторону. Забивать колонну в таких условиях нет смысла, т.к. она скорее всего будет повреждена. Если опыт соседнего участка показал, что данная местность изобилует трещиноватыми доломитами, песчаниками и известняками, то от использования скважины-иглы лучше отказаться.

Если принимается решение во время сооружения абиссинского колодца использовать приямок, важно собрать информацию о структуре почвы и состоянии ее слоев. Это относится только к породам, расположенным на глубине шурфа

Присутствие в шахте сложных супесей, суглинков и чередующихся слоев требует дополнительного укрепления приямка. Шурфы в песках обычно усиливают дощатыми щитами или бетонной заливкой. Песчаная шахта демонстрирует неустойчивость, с постоянной угрозой обрушения и засыпания точки водозабора. Как правило, под завалом остается дорогостоящее насосное оборудование.

Точная информация о состоянии верхних слоев необходима также в тех случаях, когда начальная выработка будет преодолеваться шнеком. Подобная технология на порядок увеличивает скорость проведения работ, однако и риски создает довольно большие. Чтобы песчаные стенки не обваливались, используют обсадную трубу.

Каскад

Этот вариант дачного фонтана обычно включают в состав альпийской горки, но он вполне может играть роль самостоятельного элемента ландшафтного дизайна.

Техническая возможность

Ограничения по глубине абиссинского колодца обусловлены использованием вакуумного насоса. Поверхностный насос не сможет поднять воду с глубины более, чем 8 метров.

На значительной части территории России водоносный слой располагается неглубоко. Чаще всего это как раз 5-8 метров, что делает устройство абиссинских колодцев вполне целесообразным.

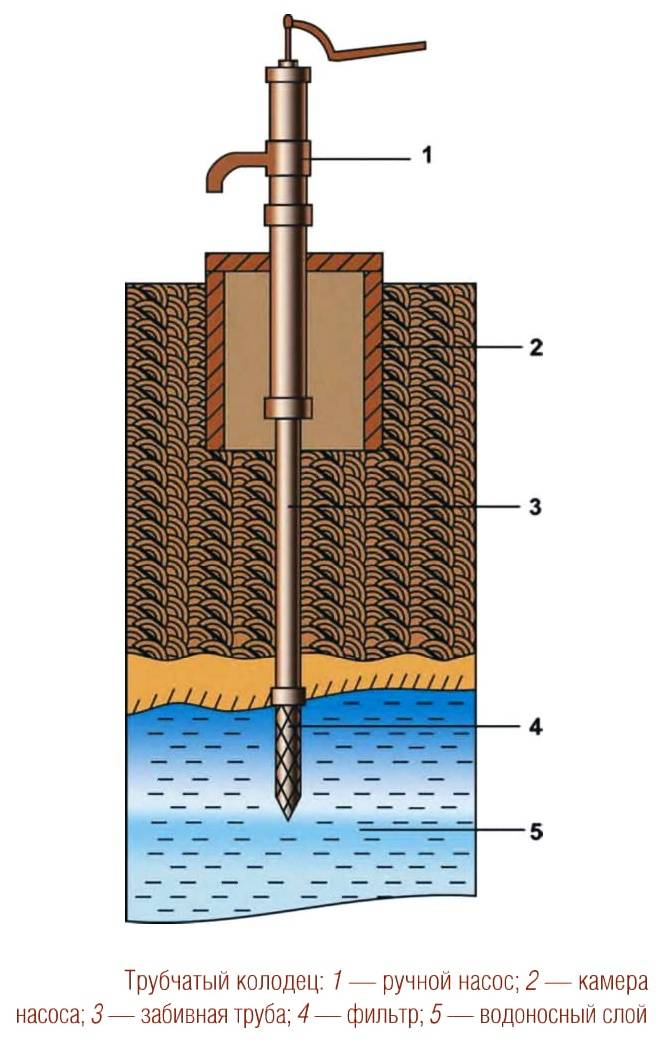

Схема размещения абсиинского колодца на грунт

Проблемы возникают в связи с наличием толстых пластов глины, пробить которые не представляется возможным. Можно перейти к более дорогостоящему бурению, которое позволяет преодолевать такие преграды, но можно попробовать пробить скважину в другом месте.

Санитарные нормы

Как и любой источник водоснабжения «абиссинский колодец» следует бурить в месте вдали от выгребных ям, туалетов, мусорников, кладбищ.

Лучше всего после бурения, воду с колодца отвезти в санитарную станцию и получить анализы, это стоит сделать для себя, что бы не беспокоится о составе воды и спокойно употреблять ее в пищу.

Принципы работы абиссинского колодца

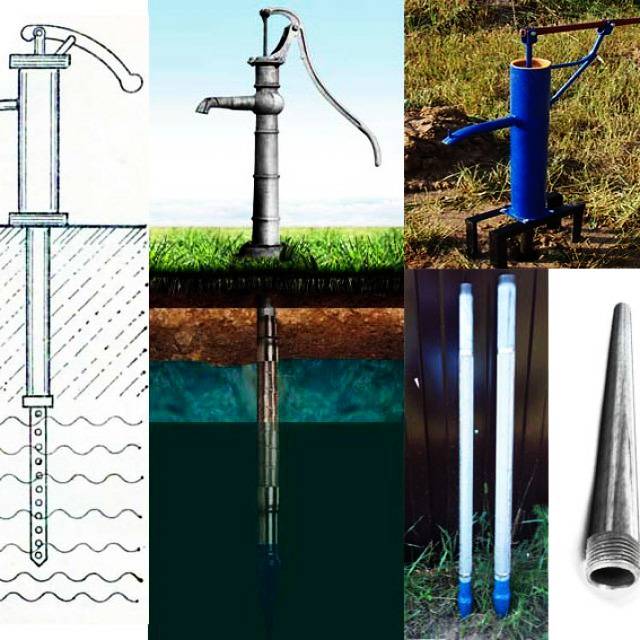

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Это интересно: Как разобрать смеситель однорыжачный с фото и видео — разъясняем по полочкам

«Обустройство устройства»

Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.

Без бабы никак не обойтись

Это достаточно простое устройство состоит из двух главных частей.

1. Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
2. Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».

Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.

В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.

Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута

Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки

Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.

Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.

Щадящий метод бурения

Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:

• треноги с воротом;
• блока, укрепленного наверху.

Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.

Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.

Советы и рекомендации

Советы опытных профессионалов помогут не допустить ошибок в установке фонтана:

• для большой конструкции требуется организация фундамента;
• чаша должна быть целостной, без повреждений;
• постоянно нужно следить за работой насоса и других элементов системы.

Что такое абиссинский колодец?

Дачный абиссинский колодец – это игольчатая скважина, дающая воду из первого водоносного слоя. По — другому называют ассирийская скважина.

В 1867—1868 годах в Африканской Эфиопии, именуемой в конце девятнадцатого века Абиссинией, велась колониальная война между местными и британцами. Эфиопия — жаркая страна и боевые действия велись в пустыне. Проблема снабжения войск водой стала задачей номер один.

Тогда разработали новый способ водоснабжения армии колонистов. Бриты опробовали буровой снаряд инженера Нортона. Изобретение продвинуло войска захватчиков вглубь пустыни и загнало туземцев в безводную часть пустоши. Что привело к сдаче противника и победе бритов.

Слух про изобретение разошёлся, и люди говоря про абиссинский колодец что это старый нортоновский снаряд больше не вспоминали.
В царской России игольчатые скважины пробно изготовили за 20 лет до революции. Эксперимент удался, и царские инженеры сошлись во мнении что копка привычного русскому мужику колодца целесообразна в случае, если каменистый грунт не даёт делать абиссинку.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

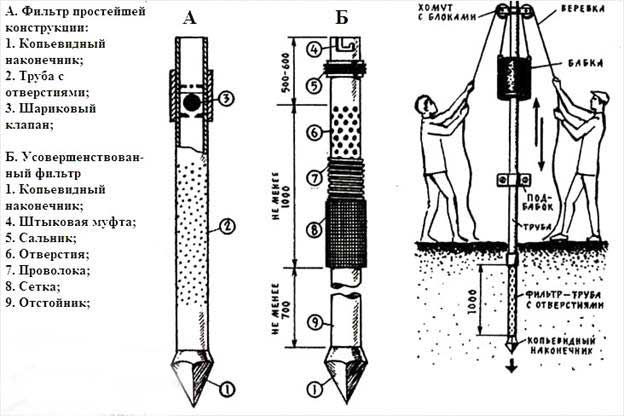

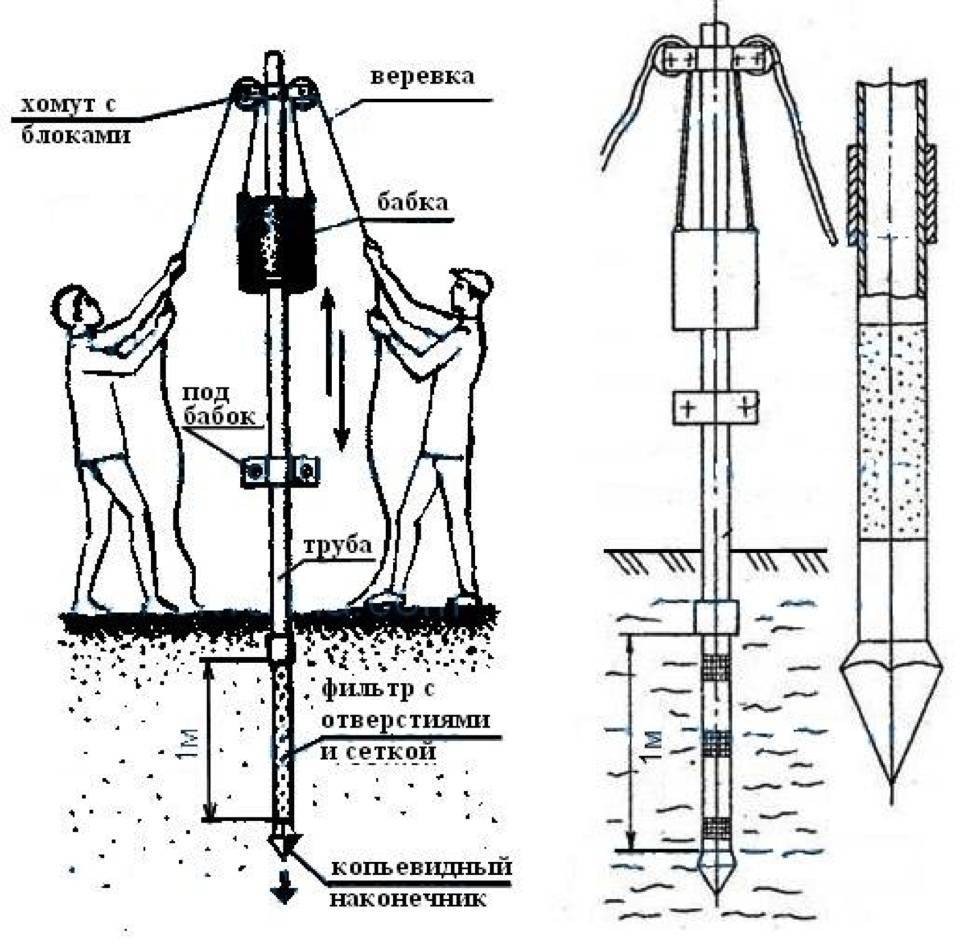

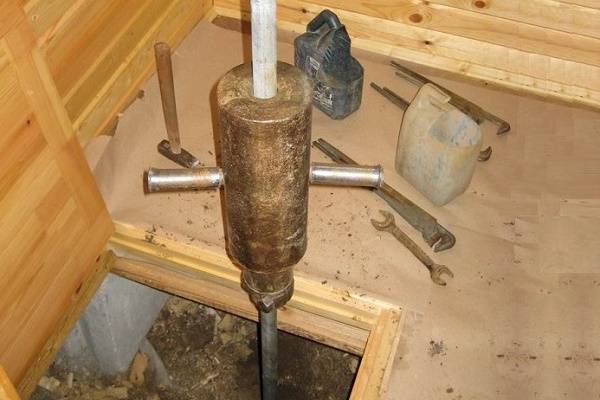

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Абиссинский колодец своими руками (видео)

Что такое абиссинский колодец?

Авторство способа ручного бурения скважин для добычи воды принадлежит американскому изобретателю Нортоны. Прославили его детище английские колонисты в Северной Африке, где массово устраивали скважины для добычи влаги. В России абиссинский колодец, вырытый с помощью бурового снаряда Нортона, появился в конце XIX века. С того времени в конструкции источника ничего не изменилось, а его достоинства оценили сегодняшние владельцы участков, не имеющих водопровода.

Абиссинский колодец игла не имеет ничего общего с привычным вариантом колодца, требующим вынимания большого объема грунта и установки бетонных колец. Это скважина из узкой буровой трубы длиной 10-15 м, имеющей острый наконечник. Конструкция забивается в землю, а добыча воды выполняется ручным или электрическим насосом.

Скважина устраивается на мягких песчаных почвах. Толстый слой глины или каменистую породу пробурить гораздо сложнее, на таких грунтах рекомендуется оборудовать артезианскую скважину. Около 10 м песка служат хорошим природным фильтром для очистки влаги. Компактный размер конструкции позволяет разместить ее в любом месте. Колодцы, устроенные в подвале или хозяйственной пристройке надежно защищены от низкой температуры и обеспечивают круглогодичное водоснабжение. Если скважина расположена на улице, то для предотвращения замерзания ее утепляют.

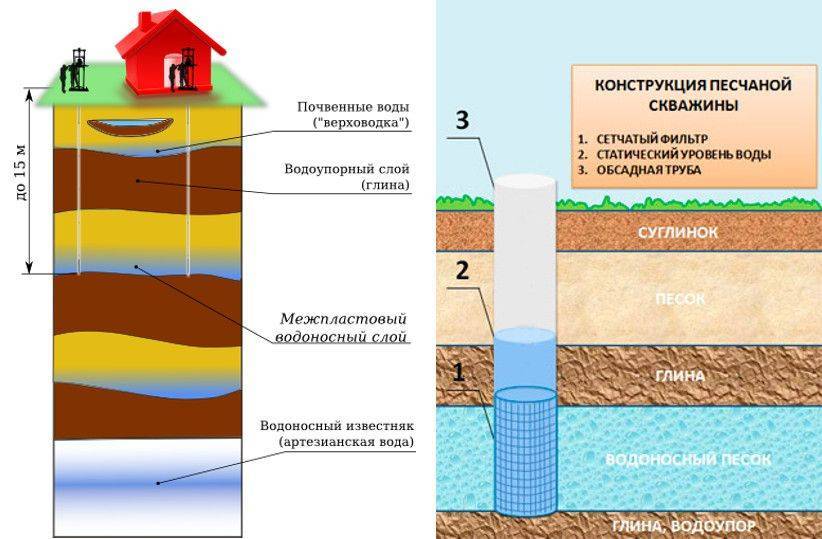

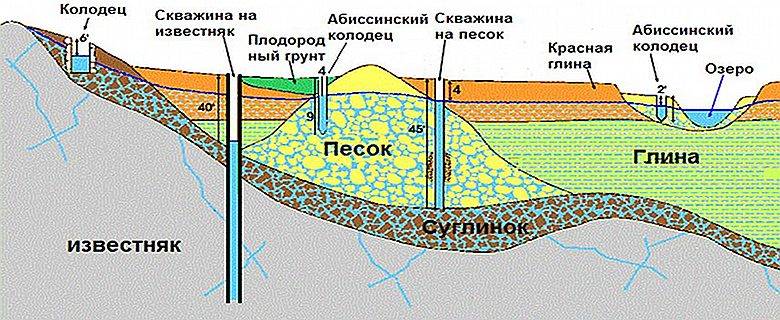

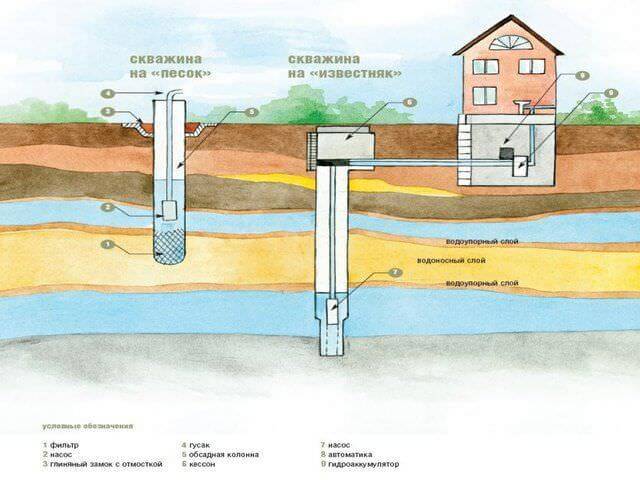

Схема водоносных слоев

Преимущества конструкции

• Скорость прохождения – в средней полосе РФ глубина залегания водоносного горизонта составляет 2-15 м, применяя технологию ударно-канатного бурения можно оборудовать скважину за 2-8 часов.
• Правильно забитая труба исключает попадание в источник загрязненных паводковых вод, а также различного мусора с поверхности земли.
• Монтаж абиссинского колодца своими руками обходится дешевле, чем бурение скважины. Нет необходимости привлекать специальную технику.
• Высокая производительность источника – примерно 3куб. м в час.
• Долговечность – колодец прослужит от 10 до 15 лет, есть случаи 30-летней эксплуатации источника.
• Оборудование абиссинской скважины не требует получения разрешения.

Помимо перечисленных достоинств, полностью оборудовать такой колодец от начала работы до подачи чистой воды намного быстрее и проще, чем выкапывать традиционный колодец или бурить скважину. Учитывая возможные перебои с подачей электроэнергии в некоторых населенных пунктах, абиссинский колодец обеспечит постоянную подачу воды. К тому же обустроить такой колодец можно и в доме – его не понадобиться утеплять и подключение к трубе или насосу будет проще и быстрее. Благодаря небольшим размерам, такой колодец не украдет драгоценные квадратные метры площади, особенно ценный в дачном домике.

Недостатки:

• Не все грунты подходят для установки абиссинского колодца.
• При использовании наружного электрического насоса скважина становится зависимой от подачи питания.
