Адаптер для скважины: зачем он нужен и как провести монтаж своими руками

Где выполняют диагностику

Заказать химический и бактериологический анализ можно в службе санитарно-эпидемического надзора, а также в частной лаборатории. Цены на проверку воды из колодца на пригодность для питья в государственных структурах могут быть выше. Также диагностикой занимаются: лаборатория водоканала, Роспотребнадзор.

Стоимость процедуры

Средняя цена полной диагностики находится в пределах 2500-3000 рублей. Анализ на биологические показатели обойдется дешевле – не более 2000 рублей.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

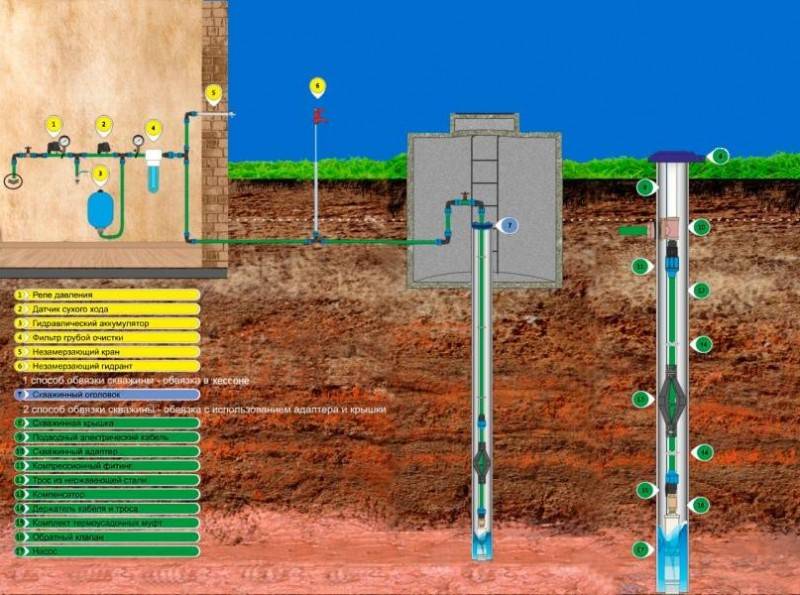

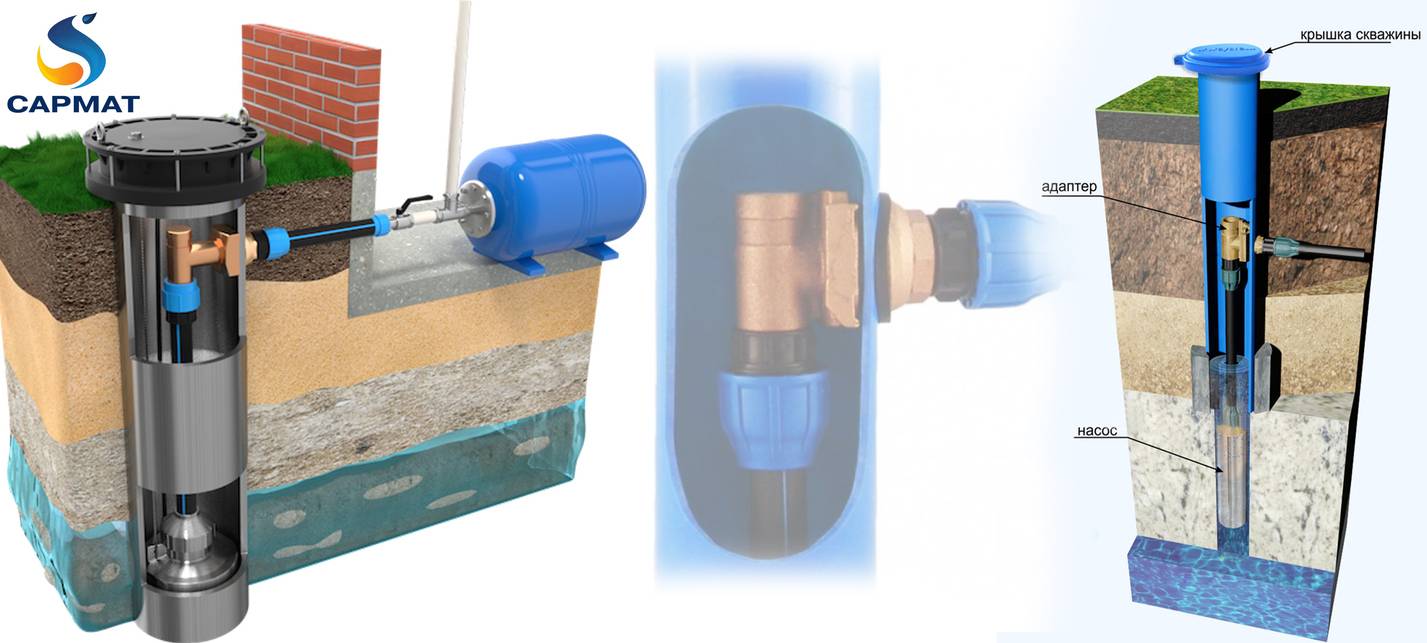

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

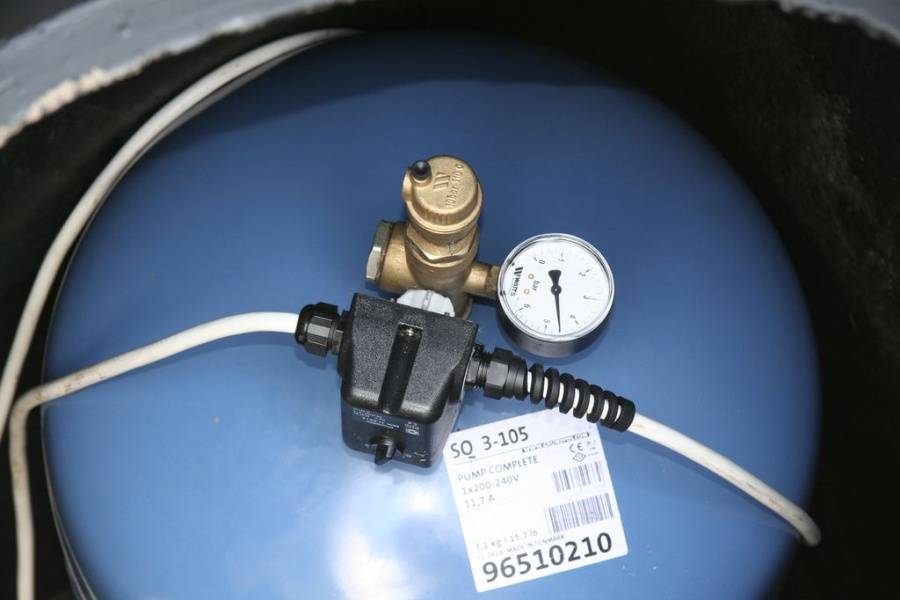

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

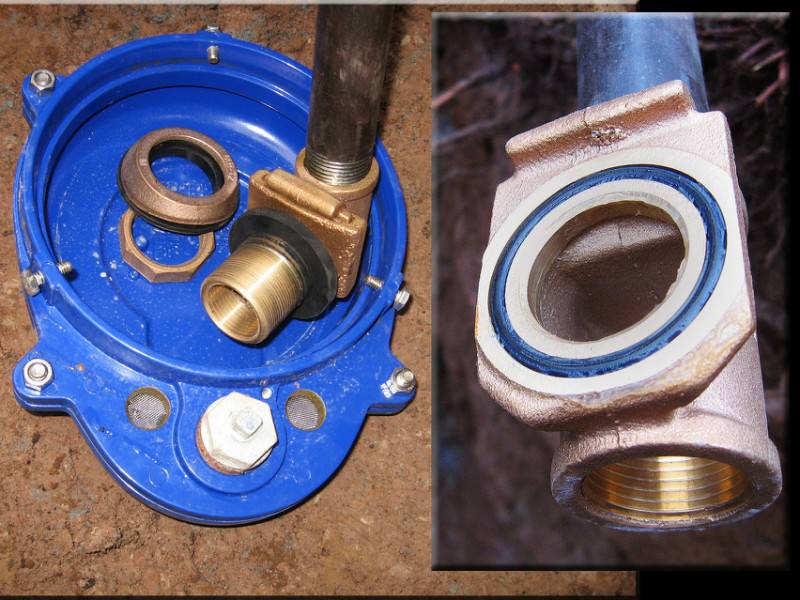

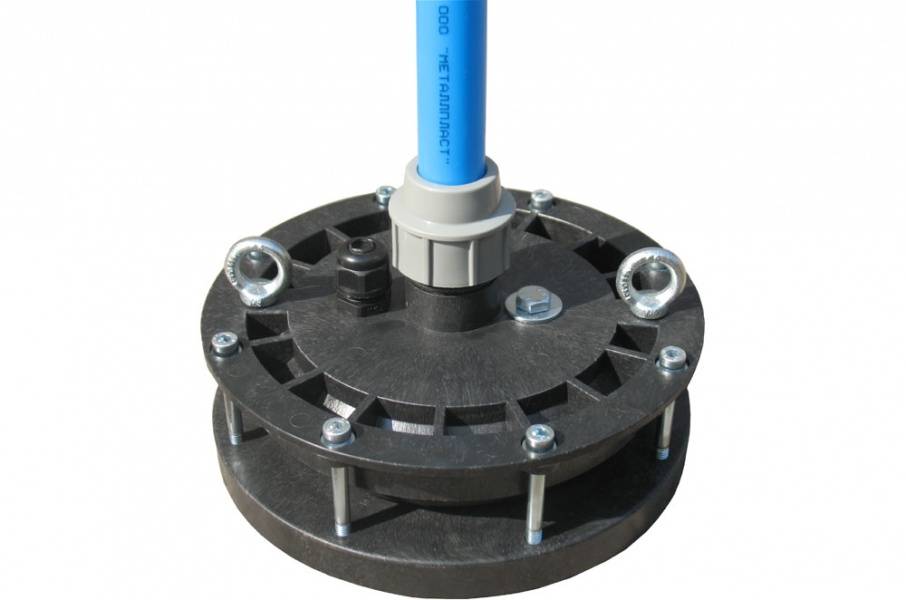

Оголовок для скважины

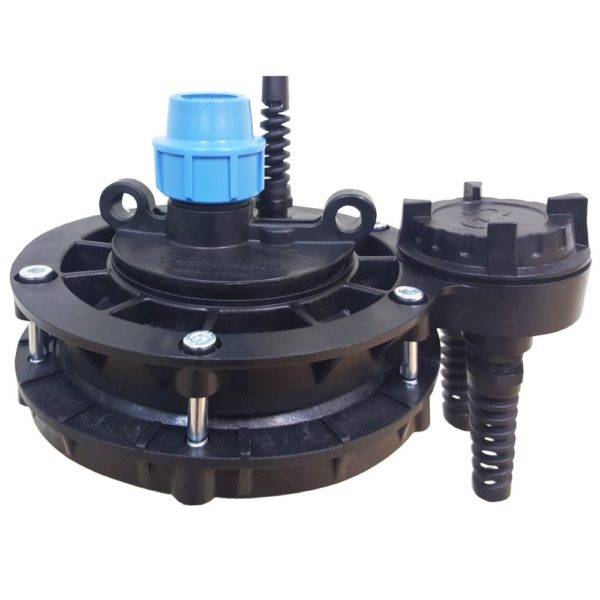

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Порядок проведения дезинфекции

Использование хлора

Для дезинфекционных операций  чаще всего используется хлор, но не чистый, а относительно безопасные его соединения. Перед тем, как продезинфицировать колодец его стены, протираются раствором, приготовленным из 20 граммов хлорной извести и одного литра воды.

На стенки раствор наносится любым способом:

• Кистью или распылителем.
• Тряпкой, намотанной на палку.
• Валиком.

Единственное условие, чтобы поверхности конструкции слоем раствора с хлором покрылись равномерно. Хлор обладает резкий характерный запах, поэтому при работе необходимо использовать марлевую повязку, а лучше респиратор, для защиты дыхательных путей.

После наполнения водой ее тоже нужно очистить.

Раствор готовится следующим образом:

• 200 граммов извести растворяется в одном литре колодезной воды.
• Смесь хорошо смешивается в емкости и плотно закрывается крышкой.
• Раствор отстаивается для погашения извести. Прозрачный верхний слой сливается, остальное перемешивается и выливается в колодец.

Альтернативным рецептом дезинфекции воды в колодце является использование «Белизны». Цена состава несколько выше, но и способ применения намного проще. В этом случае на каждое кольцо воды выливается один литр этого средства.

Вода перемешивается одним из способов:

• длинной палкой;
• несколько раз, выбрав и вылив в колодец ведро с водой;
• наполненное ведро поднимается над поверхностью и опускается вниз;
• кольцевая прокачка воды, при этом насос опускается  вместе с концом подведенного к нему шланга.
• Отверстие закрывается плотной тканью или полиэтиленом примерно на 24 часа, иногда достаточно всего 12 часов. Процедура обеззараживания полностью повторяется на следующий день, в воду выливается новый раствор, перемешивается, накрывается и все, как и ранее. Пользоваться водой из колодца в это время нельзя ни в коем случае.
• Заключительным этапом считается откачка воды. Эту операцию, возможно, необходимо будет провести несколько раз, пока не выветрится запах хлора или ослабеет до терпимого уровня.
• Чистой водой ополаскиваются стенки.

Дезинфекция колодца раствором марганцовки

Щадящим методом считается дезинфекция колодца марганцовкой.

Перед тем как дезинфицировать колодец необходимо:

• Приготовить раствор. Для этого в 10 литрах воды растворяется одна чайная ложка перманганата кальция.
• Все тщательно перемешивается.
• После этого готовый раствор выливается в колодец.
• Затем воду нужно откачать несколько раз.
• На дно шахты опускается капроновая сетка с кремниевой крошкой. Она должна постоянно находиться в воде.

Закон о смене резины на «лето» с марта 2022 года

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы. Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием. В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз

Если бюджета недостаточно, стоит обратить внимание на данных механизм;
жидкость в устье водоскважины не промерзает;
простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

• компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
• возможность монтажа вблизи коммуникационной системы;
• возможность скрытой установки насосного механизма;
• эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
• надежность;
• возможность применения при высоких уровнях грунтовых вод;

• 100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
• если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

• резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
• места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

• трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
• зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
• нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

• Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
• Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
• Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
• Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
• Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

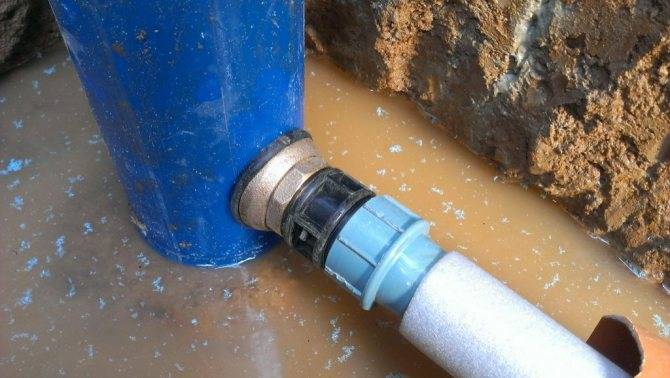

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Как достать насос из скважины

Здесь все зависит от глубины, на которой он подвешен. Если центробежный насос с обратным клапаном, значит, в трубах стоит вода, что прибавляет вес ко всей имеющейся конструкции. Чтобы заменить насос в скважине средней глубины (насос на глубине 30-40 метров), достаточно собрать 3-х или 4-х человек: двое тянут у скважины, двое оттаскивают трубу. Достать насос из скважины просто: раскручиваем оголовок и тянем руками вверх, перебирая трубу, рабочие сзади относят край трубы. Труба 32 мм не слишком эластичная, поэтому идет своеобразной дугой, особенно зимой на холоде. Главное не уронить насос в скважину.Когда водяной насос будет на поверхности, его откручивают и отрезают кабель. Затем, его меняют на новый глубинный насос, если диаметр выходного отверстия такой же, то муфту перекручивают, кабель соединяют с насосом, ставят термоусадочную муфту и можно спускать в скважину. Если диаметр выходного патрубка отличается, то нужно заменить муфту под новый диаметр.
Затем, снова опускают насос в скважину и делают все в обратном порядке.Если вы хотите достать упавший насос из скважины, тогда ознакомьтесь с этой нашей статьей, ситуация не так проста, как кажется.

Как вытащить насос из глубокой скважины

С глубокими артезианскими скважинами, где используются тяжелые насосы, с тяжелыми толстыми пропиленовыми трубами, которые заполнены водой, ситуация сложней и вытащить насос руками не получится. Вам будет нужен манипулятор. Им приподнимают насос, ставят трубу на хомуты, отрезают верхнюю часть, затем еще раз поднимают, фиксируют и срезают верх. Это повторяются до тех пор, пока не вытащится насос из скважины. Дальше производится замена насоса и, с помощью манипулятора, его снова нужно опустить на нужную глубину. Но мы же порезали трубу, значит нужно все спаять.Все это выглядит так: насос погружают на некоторую глубину, труба фиксируется хомутами, припаивают сверху еще кусок трубы, опускают еще глубже, фиксируют, припаивают очередной кусок и так собирают все по новой.
Такой работой самостоятельно лучше не заниматься — можно получить проблемы на ровном месте.

Подъем насоса из скважины с адаптером

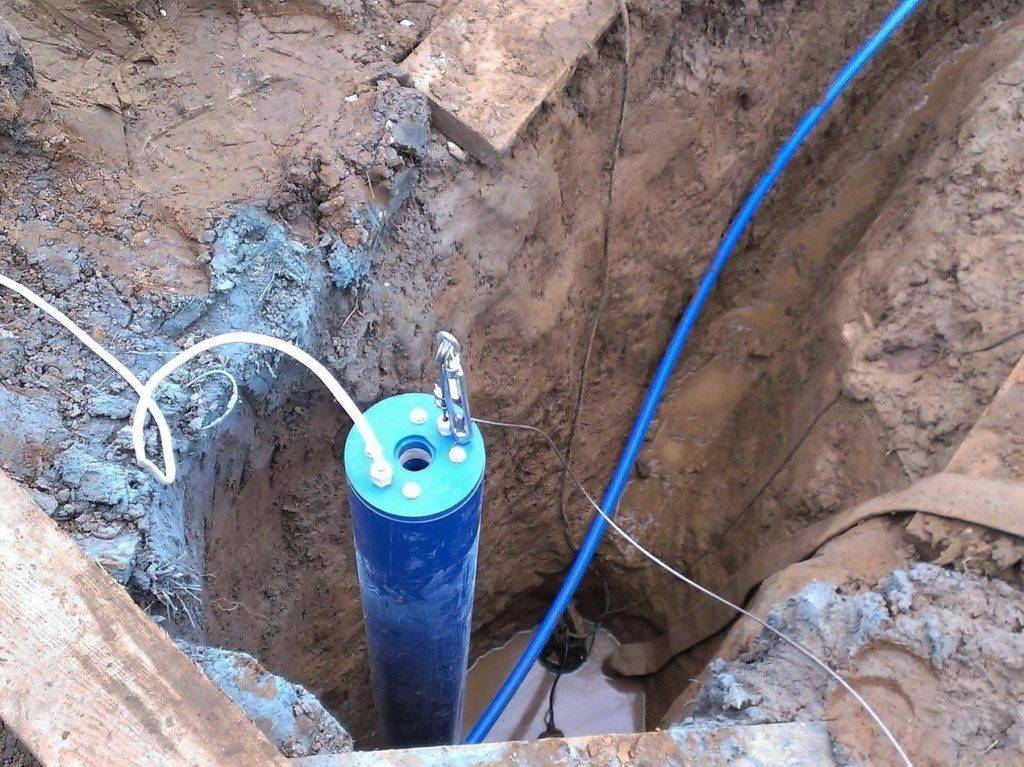

В скважинах без кессона, там, где используется скважинный адаптер, для демонтажа глубинного насоса нужна специальная 2-х метровая монтажная труба с резьбой (на соседнем фото). Ее вкручивают сверху в адаптер, затем тянут вверх, адаптер разъединяется, и вы вытаскиваете насос со скважины.
Найти монтажную трубу можно либо в скважине (обычно ее оставляют вкрученной в адаптер), либо она где то лежит у вас дома.

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

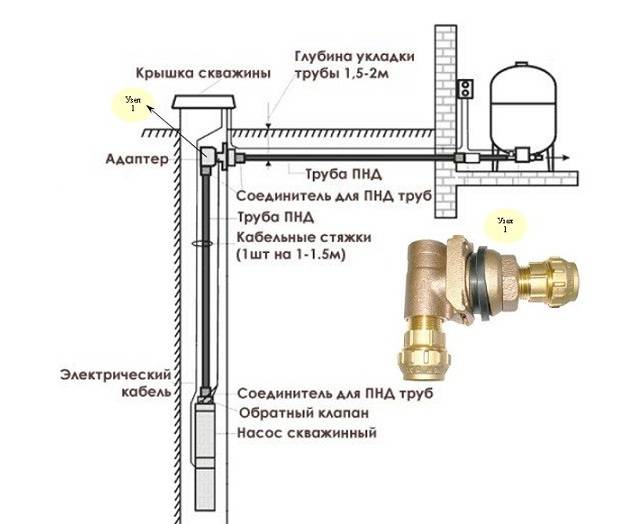

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

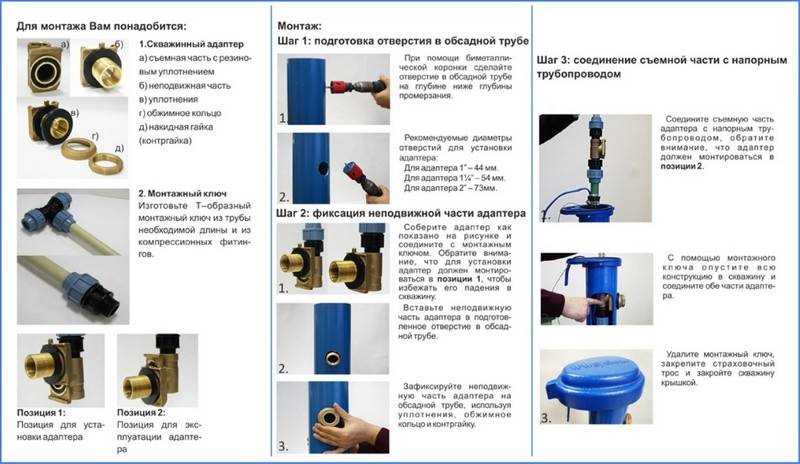

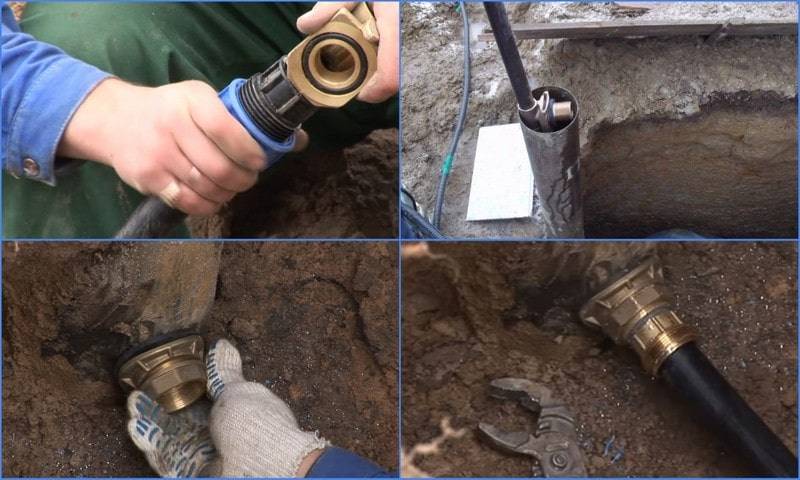

Как устанавливается адаптер для скважин.

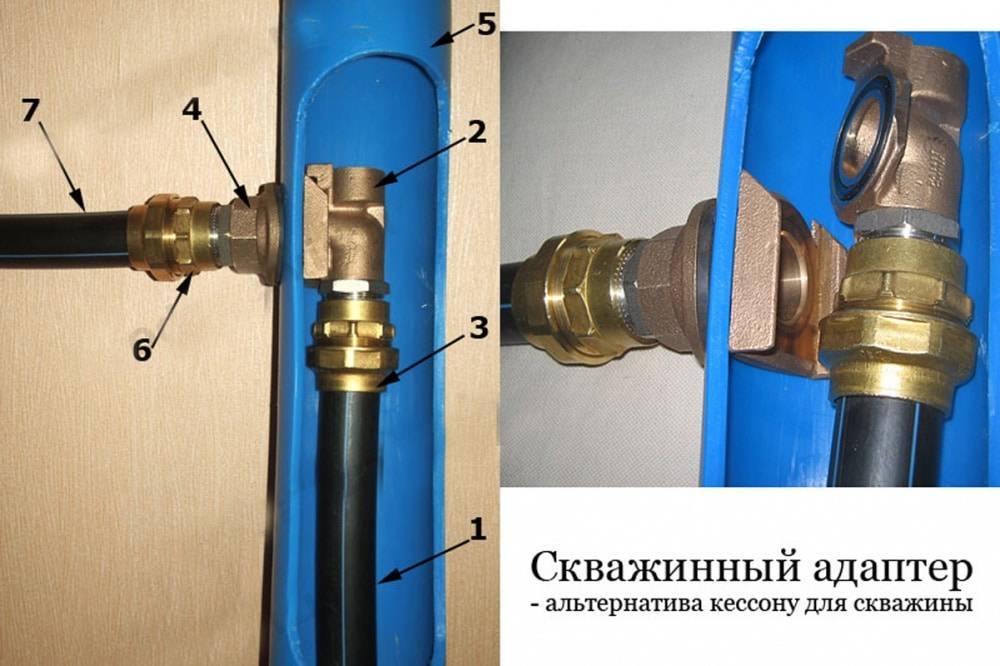

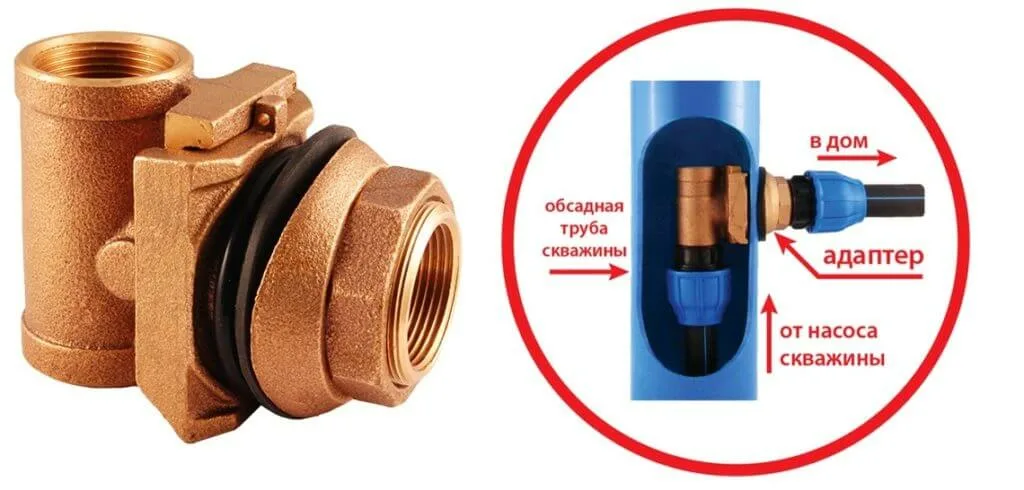

Как устроен адаптер

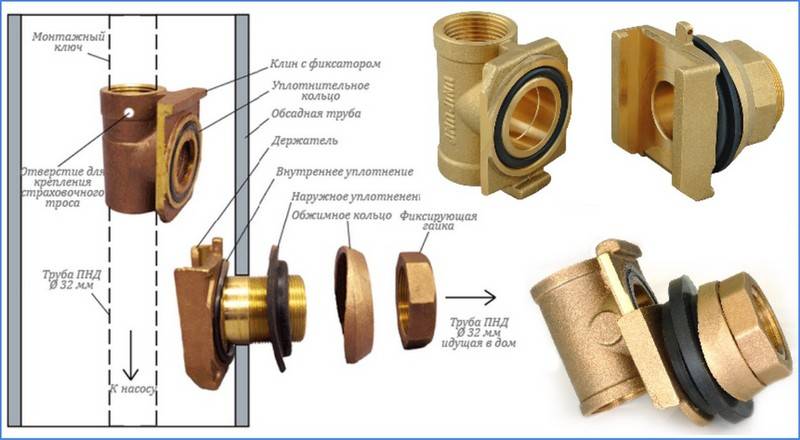

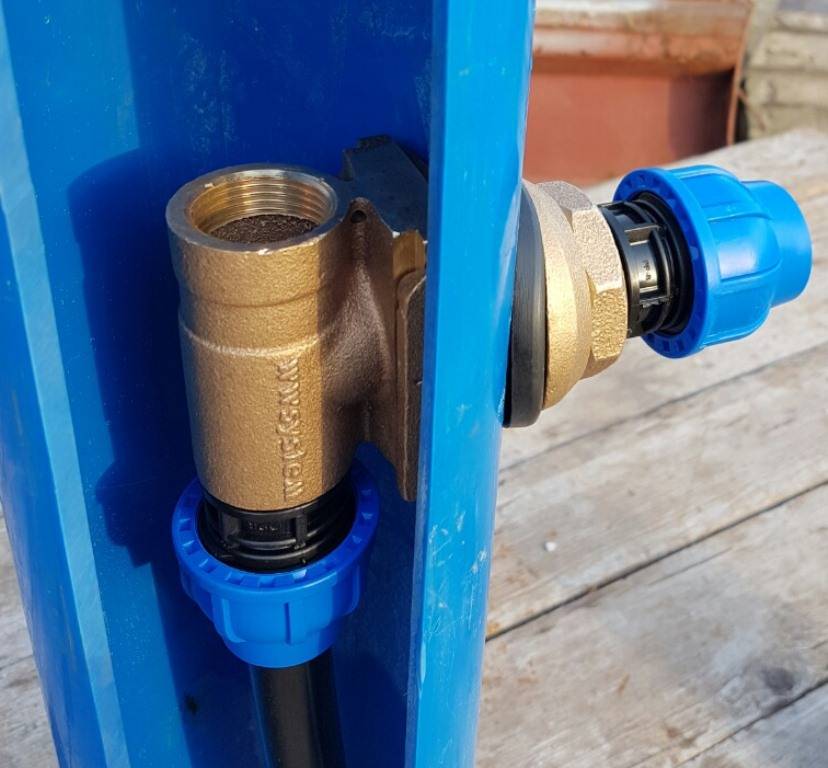

Сама конструкция состоит из двух частей: наружной и внутренней:

• Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
• Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

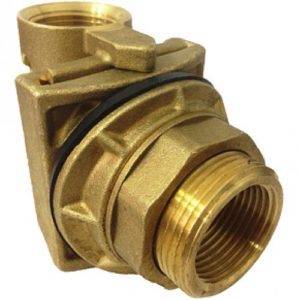

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2022 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
2. существенно расширены выполняемые функции;
3. настройка параметров производится электронным способом;
4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

• Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
• Защиту обмотки от холостого хода.
• Возможность тонкого регулирования настраиваемых параметров.
• Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
• Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
• Плавный пуск, увеличивающий срок службы насосного агрегата.
• Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

• Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
• В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
• В водопроводе всегда поддерживается постоянный напор.
• На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

• Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
• Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

• При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
• Упрощается процедура контроля, диагностики, настройки и управления.
• За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

• Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
• Работоспособность приборов сильно зависит от напряжения в сети.
• Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса
