Бесшумная канализация: принципы обустройства и монтажные примеры

Существует ли канализация без шума?

Технологии производства пластиковых труб, пользующихся высоким уровнем популярности в строительстве, последовательно совершенствуются.

Если на первых этапах производства выпускались изделия, обладающие откровенно низкими характеристиками шумоподавления, теперь ситуация меняется. На рынке всё чаще можно увидеть так называемые бесшумные трубы.

Фото из Бесшумная канализация — это коммуникационная система, все элементы которой устроены с учетом максимального сокращения всех видов шумов в процессе ее эксплуатации Все составляющие канализационной системы сооружаются согласно регламенту DIN 4109. Это означает, что уровень шума в процессе работы не превышает 12 дБ В изготовлении труб и фасонных деталей для сборки бесшумной канализации используются полимерные составы, способные самопроизвольно гасить звуки Из полипропилена с особой шумопоглощающей структурой производят соединительные детали, заглушки, отводы, тройники. . Фитинги и трубы снабжаются уплотнителями с амортизирующими свойствами Для устройства магистральных линий, стояков и отводных веток всех уровней выпускают обширный ряд изделий, позволяющий без проблем собрать систему любой сложности В строительстве бесшумных канализационных систем используются кронштейны и держатели, исключающие или значительно сокращающие вибрационные явления В случае пересечения канализационной системой жилых и подсобных помещений трассу стараются проложить за звукоизоляционными фальшь-конструкциями Бюджетным вариантом, способным стать альтернативой бесшумной канализационной системе, является прокладка обычных канализационных труб в коробе с изоляцией Устройство бесшумной канализацииБесшумный канализационный стоякТрубы из звукопоглощающего полипропиленаФитинги для сооружения канализационных сетейАссортимент изделий для бесшумной канализацииИспользование бесшумных креплений и держателейВыбор трассы для прокладки канализацииБюджетная альтернатива бесшумной канализации

Что представляют собой бесшумные канализационные трубы? Это изделия, для производства которых наряду с традиционными материалами используются материалы, способные гасить звуковые волны.

Структура бесшумной трубы для канализации формируется из нескольких рабочих слоев:

полиэтилен (жёсткий);
полипропилен минерализованный;
поливинилхлорид (мягкий).

По разным оценкам, трёхслойный рукав с похожей структурой снижает уровень шума от текущей в трубах жидкости как минимум до уровня 20 дБ. Это значение полностью соответствует нормам европейских стандартов (DIN EN 14366).

Неотъемлемой комплектующей деталью бесшумных канализационных трубопроводов являются специальные опорные хомуты.

При помощи этих деталей полимерные трубы закрепляются к монтажному основанию. Сам хомут представляет собой несложное изделие – металлический обруч. Но вместе с ним применяется мягкая полимерная вставка, материал которой эффективно гасит механические вибрации.

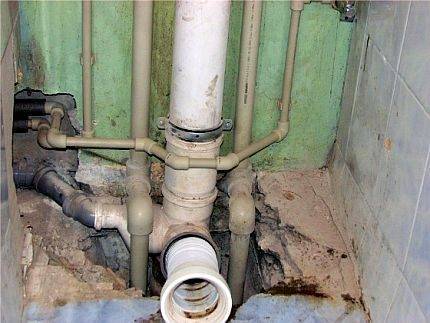

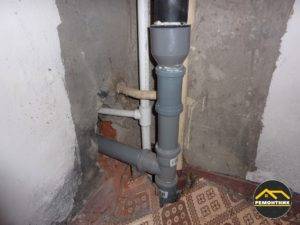

Как произвести реконструкцию старых систем

Часто в домах установлены трубы, которым 30, 40 50 лет. Они никогда не менялись, и требуют если не полного демонтажа, то хотя бы реконструкции. Часто случается и так, что люди меняют стояк на пластиковый, монтируют трубы из ПВХ, но раздражающий шум не пропадает.

Перед жильцами теперь стоит задача эффективно провести шумоизоляцию и не меняя систему канализации обеспечить бесшумную жизнь. Многие решаются зашить всю систему в гипсокартонной нише. Но особых изменений вы не увидите. Действовать нужно пошагово:

1. Если трубы располагаются в нише их надо обмотать плотным материалом, который сможет убрать колебания звука;
2. После того как работы будут завершены, нишу закрывают плотной крышкой из фанеры, листа металла или досок;
3. От того насколько больше будет толщина выбранной обшивки зависит шумоизоляция.

Для хорошей изоляции звука рекомендуют такие материалы:

1. Стекловолокно. Лучший способ для наружного типа. Помимо блокировки лишнего звука сохраняет тепло.
2. Пенополиэтилен. Материал с небольшой толщиной и весом, но удобный в работе и быстрый в монтаже. Им можно просто обернуть стояк и плотно зафиксировать скотчем. Уровень шумоизоляции повышается на 30%.
3. Минеральная вата. Огнеустойчивый и недорогой материал, который прост в монтаже и хорошо поглощает шум.
4. Синтетический каучук. Герметичный и плотный материал, который используется в местах с низкими температурами.
5. Поролон. Субстанция пористой структуры и небольшого веса. Экономный вариант со средней степенью эффективности.

Тонкости монтажа, влияющие на уровень шума

Ни в коем случае нельзя применять в качестве смазки элементов соединений машинные масла или подобные смазывающие материалы. Все они оказывают негативное влияние на структуру резиновых уплотнений.

Резина утрачивает технические свойства, на уплотнениях появляются трещины, неровности структуры. Такое уплотнение становится не только источником повышенного шума, но в любой момент грозит порывом.

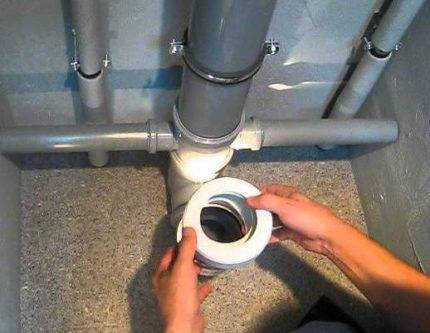

Соединению полипропиленовых труб предшествует смазка участков, непосредственно участвующих в контакте. В качестве смазки применяется специализированный гель (смазка) на водной основе

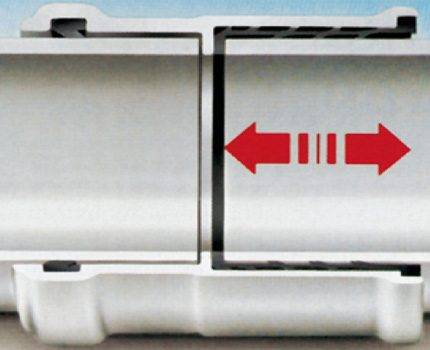

Необходимо помнить, что соединения «прямая труба – раструб» всегда монтируются с учётом установки кромки раструба против течения стоков. При таких условиях обеспечивается максимальная гладкость внутренней поверхности линии канализации, что в свою очередь сопровождается низким уровнем шума потока.

На шумовые характеристики системы канализации влияет также величина уклона труб. Не рекомендуется отходить от установленных стандартов и норм, определяющих величину уклона в зависимости от диаметра канализационного рукава.

Для труб диаметром до 50 мм величина уклона не более 35 мм, на диаметр от 50 до 100 мм рекомендуется уклон не более 20 мм. Трубопроводы с диаметром от 150 мм монтируют с уклоном не более 8 мм.

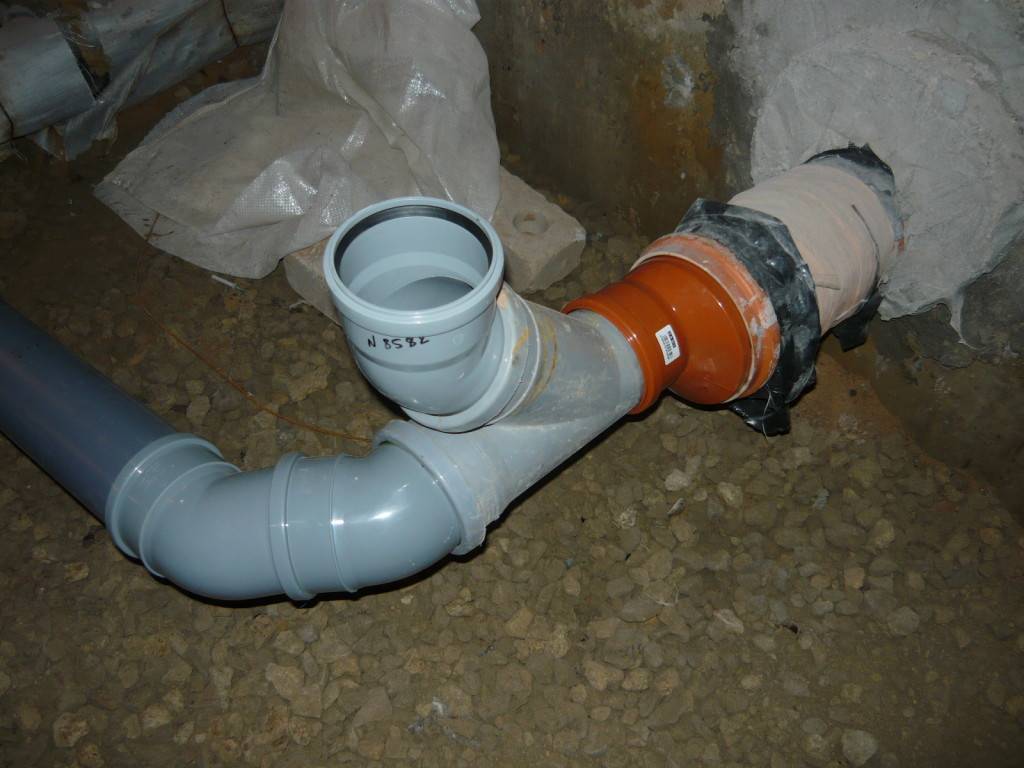

Повороты линий трубопроводов, а также ответвления делаются за счёт монтажа косыми тройниками или половинчатыми отводами (углы 30-45º). Принцип построения сетей подобным образом способствует уменьшению шума канализации.

Особенно заметно отмечается эффект подавления шумов при залповых сбросах в канализацию. К тому же плавные изгибы поворотов создают лучшие условия на случай прочистки системы канализационным тросом.

Правильное (неправильное) исполнение поворотов в системе бытовой канализации является одним из тех факторов, который оказывает влияние на усиление (снижение) шумов. На монтаже рекомендуется придерживаться методики создания плавных поворотов и отводов

Пластиковые трубопроводы на прямых горизонтальных участках следует фиксировать с помощью клипс, опорных хомутов, подвесов через каждые 7-9 метров. Если отходить от этих требований, есть риск через некоторое время эксплуатации получить на таких участках области с провисом.

Провисы трубопроводов – это изменение параметров движения стоков и, как результат, увеличение уровня шума. В местах раструбных соединений крепёж осуществляется по умолчанию.

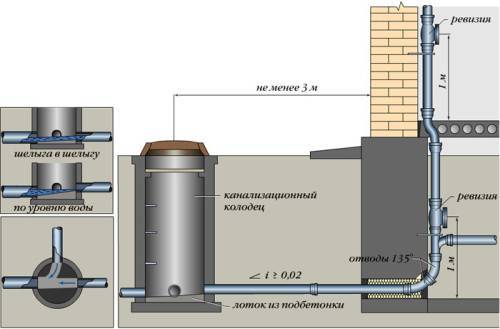

Ревизии внутренней канализации

Ревизия – это тройник, что обеспечивает доступ для прочистки водоотводной трубы. Ревизии монтируют в канализационном стояке на этапе установки устройства в местах, что склонны к образованию засоров.

СНиП регулирует установку ревизий и прочисток в следующих местах:

1. При отсутствии отступов на стояках, монтаж ревизии производится на нижнем и верхнем этаже сооружения.
2. В начале участков отводных труб, которые подключены к 3-м и более приборам без устройства прочистки.
3. На поворотах канализационной сети.
4. На горизонтальных участках трубопровода ревизии и прочистки необходимо устанавливать не менее чем через каждые 8 м.

Устройства прочистки и ревизии необходимо устанавливать в местах, где будет удобно ими пользоваться.

Бесшумная канализация — как организовать

Раньше было меньше шума, скажете вы. Но ведь раньше и трубы были гораздо моложе. Многие старые квартиры, которые строились ещё до начала этого века, имеют стальные канализационные системы или чугунные. Преимущества их в большом весе и устойчивости к коррозии, отсутствие вибрации, и хорошей шумоизоляции благодаря толстым стенкам.

Но время идёт, материал изнашивается, чугунные трубы забиваются изнутри. Системы начинают ржаветь и давать трещины, дают знать о себе мелкие дефекты, которые 20 или 30 лет назад были допущены при неправильном монтаже. Результат старения — появляется шум в системе. И выход тут один — систему нужно менять.

Можно не принимать радикальных решений и оставить всё как было. Трубы плотно закрываются изоляционным материалом и это несколько помогает. Эстетический вопрос остается нерешенным, но шума будет меньше. Об эффективности этих мер также можно спорить. Это временное решение, которые не решит, а только оттянет эту проблему. В замене нуждаются также крепежные элементы, которые считаются источниками шума (если были установлены неправильно).

Причины которые влияют на возникновение шума

Из исходит неприятный звук — это связано с неправильным монтажом или поломками в канализационной трубе. К причинам неприятных звуков в квартире относят:

• Неправильно проведенный расчет;
• Если в проекте предусматривалось прохождение одного количества отходов, а в действительности через сеть проводится в 2 раза больше, это будет создавать неприятный шум;
• Утечки. Это один из вариантов возможных поломок, в результате которых происходит выход воды через систему;
• Дефекты труб или засорения;
• Плохой крепёж или неправильная его установка во время монтажа трубопровода.

Предусмотреть оптимальный уровень шумоизоляции нужно во время монтажа системы. Это производится на этапе составления проекта и заключается в использовании предназначенных для системы крепежа и соединений. Из-за неправильной эксплуатации также возможен шум в пластиковой основе.

Нередко в стояке слышен шум от наполнения емкости водой, от спускания отходов, вибрации и колебаний

Должное внимание нужно уделить защите системы особыми материалами. Места, где будут соединяться трубы, надёжно утепляют

Это изолирует звук.

Что касается шума воды, его убирают с помощью особых хомутов. Проводить монтаж своими силами не рекомендуется

Тут важно правильно всё рассчитать и при монтаже хорошо закрепить уплотнительное кольцо

Фирмы производители бесшумных труб ↑

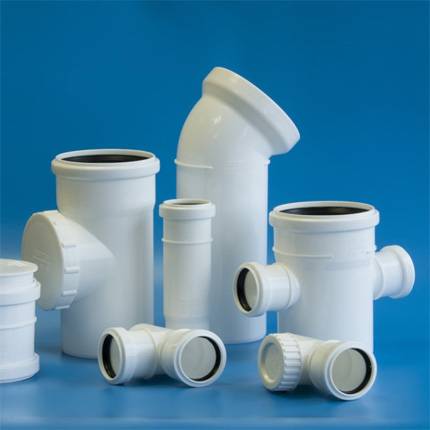

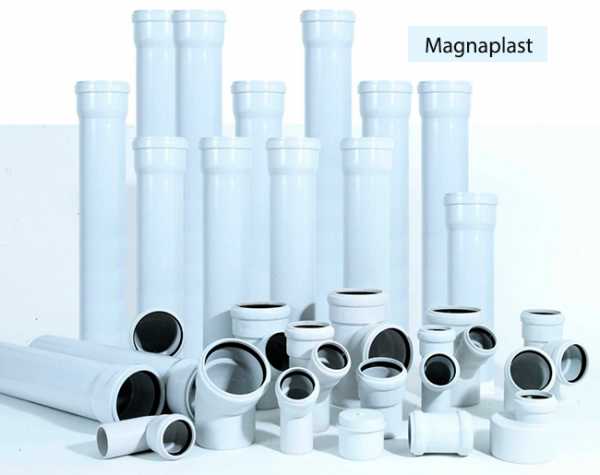

Основным элементом бесшумной канализации являются трубы и соединительные элементы. Параметры определенной модели напрямую зависят от их производителя.

Отличительной чертой таких продуктов считаются типы используемых материалов и их качество. Немаловажную роль играет соблюдение технологии производства. Рассмотрим самые популярные марки бесшумных канализационных труб.

Rehau

Известный немецкий производитель полимерной продукции Rehau выпускает серию бесшумных труб RAUPIANO Plus. Их внутреннее строение полностью соответствует вышеописанному стандарту – трехслойные конструкции, гарантирующие существенное снижение звуковых колебаний при работе канализации.

Фото: бесшумные трубы RAUPIANO Plus

Отличительной особенностью элементов этой системы является намеренное утолщение поворотных фасонных частей. Учитывая повышенный уровень шума воды, которая проходит непрямые участки магистрали, было введено это новшество.

Размеры труб в RAUPIANO Plus составляют от 40 до 200 мм. Способ состыковки – раструбный. Но для правильного монтажа необходима механическая обработка торцов и герметизация специальным составом.

Для крепежа необходимо использовать специальные хомуты, которые входят в эту серию.

Фото: для крепежа используются специальные хомуты

Они состоят из двух частей – металлическая обжимная полоса с затяжками и внутренняя подкладка из упругого полимерного материала данное изделие поможет компенсировать наружную вибрацию трубопроводов.

Оstendorf skolan

Еще одна торговая марка Ostendorf предлагает уникальные наборы канализационных труб с повышенными параметрами поглощения шума.

Фото: торговая марка Ostendorf с повышенными параметрами поглощения шума Отечественным покупателям эта продукция известна по серии Skolan-dB. Отличительной особенностью изделий является простота монтажа, большой выбор дополнительных элементов и элементы крепежа.

Для изготовления своей продукции компания применяет проверенную технологию многослойных полимерных покрытий. Также как и в системах Rehau, срединная прослойка имеет в своем составе минеральные компоненты.

Фото: таблица измерения шума

Минимальный диаметр труб – 50 мм, а максимальное значение равно 150 мм. При соблюдении правил монтажа, которые подробно описаны в инструкции по применению, существенно снижается уровень шумов от вибрации поверхности труб, от крепежных элементов. Также полностью исключается вероятность передачи колебаний стенам.

Политек

Российские производители также не отстают от своих иностранных коллег. Беря за основу зарубежный опыт, компания Политек разработала собственную линейку бесшумных труб для канализации.

Фото: компания Политек разработала собственную линейку бесшумных труб

Ассортимент продукции включает в себя полный набор необходимых элементов для монтажа канализационных систем любой сложности. Единственный и надеемся, что временный недостаток – небольшой выбор диаметров. В настоящее время компания выпускает трубы 50 и 110 мм с различной длиной.

В отличие от зарубежных аналогов, изделия Политех с повышенным поглощением шума имеют доступный диапазон цен.

Это делает их привлекательными для отечественного покупателя в тех случаях, когда бюджет организации канализационной системы имеет ограниченные финансовые рамки.

Waving

Европейский лидер по производству канализационных систем Waving выпускает серию труб и комплектующих с повышенными показателями уменьшения шума Waving AS.

Фото: трубы и комплектующие с повышенными показателями уменьшения шума Waving AS

Основным приоритетами при создании этой системы были простота установки и значительное снижение уровня звуковых колебаний при работе канализации.

Типовые размеры диаметров труб системы Waving AS- 50, 70, 100, 125 и 150 мм. Длина изделий составляет от 150 до 3000 мм.

RAUPIANO

В последнее время нередки случаи, когда качественная серия товаров компании создает ошибочное мнение о ней, как об отдельной торговой марке. Это явление можно отнести к серии бесшумных труб RAUPIANO Plus компании Rehau.

Их технические характеристики и ассортимент были подробно рассмотрены выше. Поэтому при поиске именно этого вида изделий следует знать, что они входят в линейку продукции немецкого бренда.

Как происходит установка чугунных дождеприемников, читайте в статье: чугунные дождеприемники. Монтаж обратного клапана на фановую трубу, описан здесь.

Очень важно: о сертификации шумопоглощающих труб

Сертификацией трубопроводов REDI Phonoline занимались французский CSTB и немецкий институт Фраунгофера (согласно единственного европейского стандарта для систем шумопоглощающего типа EN 14366).

Поскольку шумопоглощающие трубы канализации REDI Phonoline отличаются самым широким сортаментом, то проектировщики, монтажники, заказчики также значительно расширяют сферы своей деятельности.

Существующие канализационные системы известной компании обладают стандартными метрическими размерами и не требуют специальных переходников, чтобы подсоединиться, например, к старой чугунной системе.

Способы уменьшения шума

Во-первых, если канализационная система монтируется из стандартных материалов, то можно использовать различные шумоизолирующие средства при монтаже – в частности, трубы обматывают всевозможными материалами, которые поглощают звук. Используют многое – от поролона («дедовский способ») до материала, который применяется для утепления стен домов. Однако этот способ очень затратный и весьма ненадежный: утеплитель стоит дорого, к тому же при установке такой системы мастеру придется быть гораздо осторожнее, так как она занимает больше места, чем стандартная.

Во-вторых, полностью избавиться от колебаний в системе можно при помощи специальных толстостенных труб с минеральными добавками. Вибрация была бы полностью погашена, но такие трубы стоят очень дорого. Поэтому для большинства населения такие затраты просто неприемлемы, тем более, что о долговечности подобных изделий производитель чаще всего умалчивает.

В-третьих, существуют специальные крепления, которые надежно фиксируют всю систему, но при этом они тоже стоят довольно много, плюс ко всему – для их установки требуется определенный специалист. Малейшая неточность при монтаже может привести к краху всей канализации.

Возвращаясь к теме о прогрессе, стоит отметить, что большинство – если не все полезные изобретения и их улучшения были разработаны в связи с одной главной задачей – сбережение ресурсов. Производитель всегда желает потратить мало, а заработать много. Окружающая среда требует использования наименее токсичных материалов для производства. Покупатель же напрямую заявляет о том, что хотел бы тратить меньшую сумму за лучшее качество. На этом стоит рынок, это двигает прогресс и цивилизацию в целом.

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

ПРЕДВАРИТЕЛЬНЫЕ ИССЛЕДОВАНИЯ

Для устройства автономной канализации необходимо предварительно составить схему расположения всех точек забора воды и слива стоков. Месторасположение точки водоснабжения дома и всего подворья чистой водой должно быть отмечено максимально точно.

Обратите внимание! Мы помним, что выгребная яма или другое канализационное устройство не должно оборудоваться вблизи природного источника. Система канализации участка состоит:

Система канализации участка состоит:

• Часть системы, объединяющая сантехнические приборы в здании и расположенная внутри строения.
• Трубы канализации выводящие стоки из дома в наружную часть системы.
• Расположенные на участке накопительные сооружения, в которых стоки очищаются и поступают в почву или отстаиваются для дальнейшего вывоза.

Обратите внимание! Расположенные на участке летние души, туалеты, бани при необходимости нужно включить в систему канализации всего участка и обязательно указать на составляемой схеме

• Месторасположение скважины или колодца с питьевой водой.
• Уровень грунтовых вод на участке.
• Глубину промерзания почвы.
• Тип грунта и его состояние.

Все данные по почве можно узнать из геодезического исследования во время составления строительного проекта. Если у вас не оказалось таких документов, поговорите с соседями по даче, и они расскажут вам много интересного. Задав всего несколько вопросов, вы узнаете какую канализационную систему используют на соседних участках, что хорошего и плохого в ней. Занимаясь разработкой, учтите полученные сведения.

Тип грунта на участке особенно влияет на выбор сооружений очистки стоков. Легкие грунты, в составе которых преобладает песок, хорошо пропускают влагу. Стоки, проходя через такой грунт, легко достигают уровня грунтовых вод, что приводит к их загрязнению.

Грунты, содержащие большое количество глины, плохо пропускают воду. Устроенная на таких грунтах выгребная яма без дна быстро заилится. При выборе очистных сооружений также нужно учитывать уровень залегания водоносного слоя. Сооружения очистки и скважина располагаются на расстоянии друг от друга не меньше 6–10 м.

Канализационные трубы необходимо укладывать ниже уровня промерзания грунта. Схема составляется таким образом, чтобы трубы водопровода не пересекались с трубами канализации.

Обратите внимание! Установленный на улице умывальник нет смысла подключать к общей системе канализации. Выкопайте небольшую яму и засыпьте дно щебнем или гравием

Сделайте отвод из умывальника в эту яму. Для небольшого количества воды такого сооружения вполне достаточно.

Канализационная система на каждом участке разрабатывается индивидуально и выбор ее типа может быть тоже разным даже при совпадении многих факторов. В канализационных системах отличаются в основном очистительные сооружения.

Давайте рассмотрим строительство трех вариантов:

1. Простой выгребной ямы.
2. Современного сооружения — септика.
3. Локальной очистительной станции.

Шумопоглощающая канализация Ostendorf

Для внутренних систем

Популярностью пользуются также изделия немецкой компании Ostendorf. Если необходимо заменить или отремонтировать внутреннюю канализацию, то бесшумные канализационные трубы ostendorf серии ТН – хороший выбор.

Они отличаются:

• надежностью и долговечностью;
• удобством и простотой монтажа;
• специальной маркировкой;
• повышенной устойчивостью к воздействию кислотных, щелочных растворов;
• экологической безопасностью.

Различная длина деталей (150-3000 мм), диаметр (32-110 мм), возможность выдерживать температуру в пределах +100℃ позволяют устанавливать безнапорные канализационные магистрали в помещениях разного предназначения.

Изделия производят из светостабилизированного, трудновоспламеняемого полипропилена (DIN 4102 B1).

Внутренняя канализация отводит сточные воды, агрессивные стоки внутри помещений.

Для наружных систем

Нужно обустроить внешнюю канализацию? Выбрав бесшумные канализационные трубы остендорф (серия KG (PVC) SN 4 ), вы станете обладателем качественного водостока.

Детали канализационных внешних конструкций изготавливают из твёрдого поливинилхлорида.

Из положительных характеристик следует отметить:

• надежность;
• долгий срок функционирования;
• простоту монтажа;
• высокую температурную устойчивость (выдерживают горячие стоки до +100℃);
• возможность перемещать кислотные и щелочные вещества;
• экологичную чистоту.

Их формируют длиной 0,5 – 5 метров и диаметром 110-160 мм, что позволяет обустраивать внешние конструкции любой протяженности с минимальными отходами.

5 главных этапов монтажа

Для примера, возьмем бесшумную канализационную трубу 100х2000 skem ostendorf с раструбом.

Перед началом работ, следует обрезать и обработать концы труб. Эту операцию можно осуществить с помощью трубореза, который поможет выполнить обрезку точно под прямым углом. После этого следует зачистить заусенцы и снять фаску.

Тогда приступаем к соединению стояков.

1. Торцы, раструбы очистить от мусора и грязи.
2. Покрыть фаску равномерным слоем заводской смазки, не задевая при этом уплотнительного кольца.
3. Вставить в раструб стояк таким образом, чтобы оба элемента имели общую продольную ось, после чего выдвинуть стояк на 1 см (такой зазор необходим для качественной эксплуатации, поскольку возможны температурные линейные расширения трубчатых деталей).
4. Чтобы надежно зафиксировать систему, ее необходимо закрепить хомутами.
5. Для обеспечения продольной подвижности, конструкцию закрепляют плавающими крепежами, которые получаются после частичного затягивания обычных хомутов.

Важно! Если к горизонтальным участкам трубопровода подсоединены один или несколько отводов, данные участки вдоль всей длины необходимо жестко зафиксировать, что исключит возможность разгерметизации конструкции. Важно! При прохождении магистрали через бетонное перекрытие или стяжку, желательно их обернуть теплоизоляцией или трубами-гильзами, поскольку при транспортировке горячей рабочей среды возможно тепловое линейное расширение

Важно! При прохождении магистрали через бетонное перекрытие или стяжку, желательно их обернуть теплоизоляцией или трубами-гильзами, поскольку при транспортировке горячей рабочей среды возможно тепловое линейное расширение
