Как сделать бур для скважины своими руками

Изготовление буров для ударного способа пробивки скважин

В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.

Схема изготовления пустотелых снарядов для ударной забивки скважин

Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента.  Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.

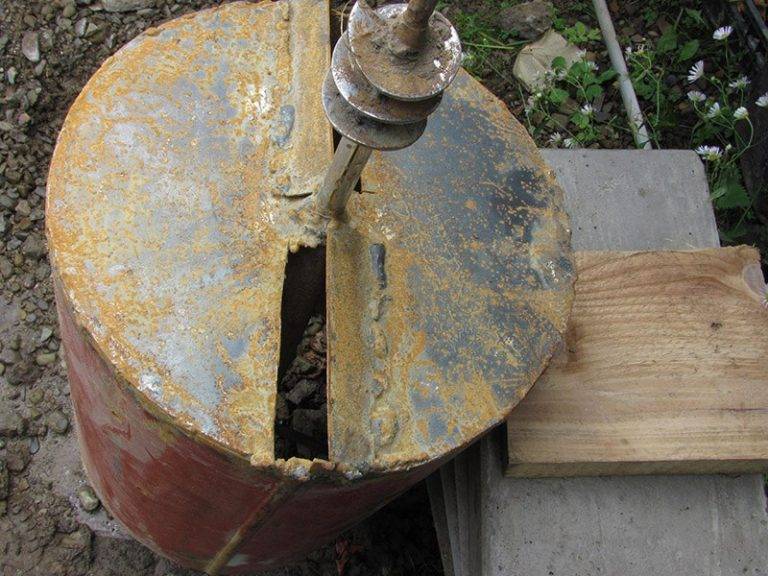

Желонка и стакан: простые инструменты своими руками

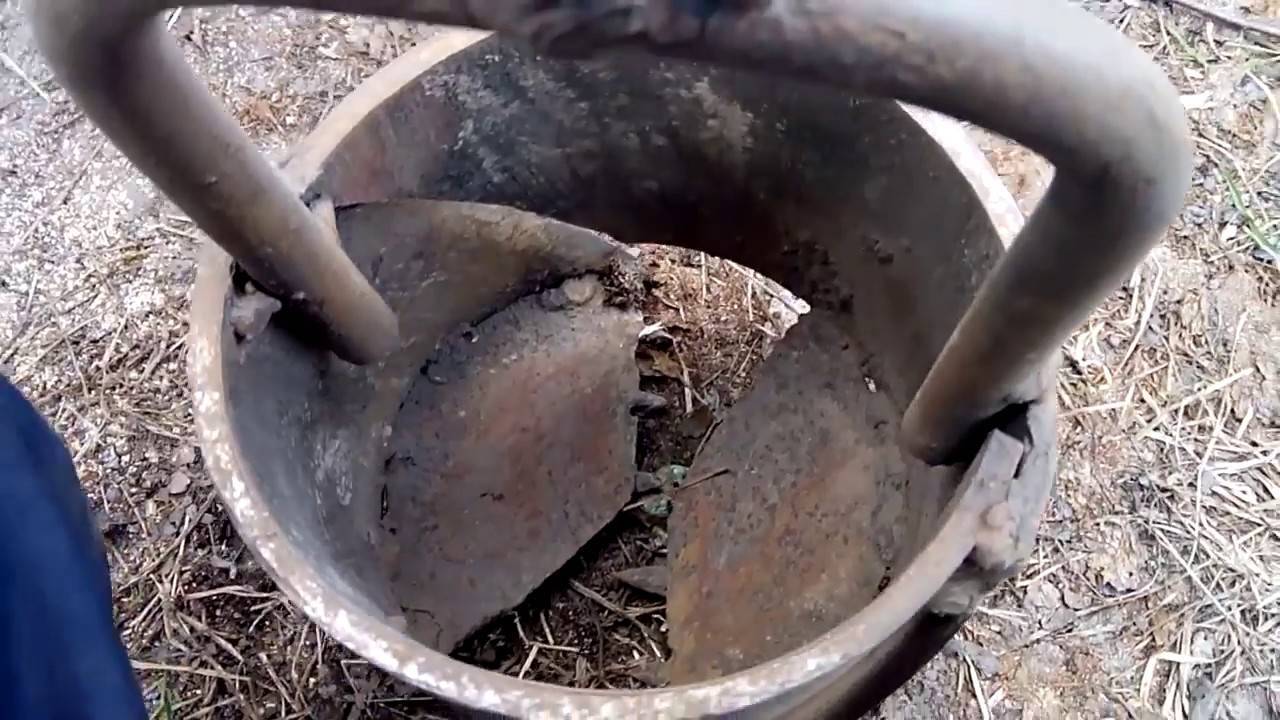

Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.

Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы

Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м

Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы

Чертежи инструментов дают возможность сравнить размеры разных типов буров

Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.

Конструкция сферического клапана

Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.

Клапан на крепеже

Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.

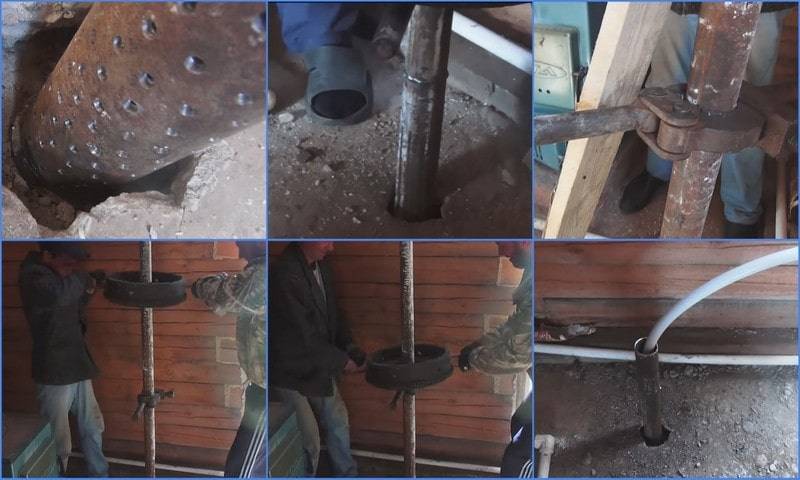

Игла: острый бур и обсадная колонная из одной трубы

Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.

Игла-бур, сделанная своими руками

Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.

Многогранный бур приваривают к основанию

Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.

Схема изготовления иглы

Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.

Мелкая сетка не пропустит внутрь трубы ил, песок и грязь

К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.

Видео: комбинированный бур для скважин из остатков труб

Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.

Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.
Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.
Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручная бурилка для скважины не пройдёт, нужна ударно-канатная буровая установка.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

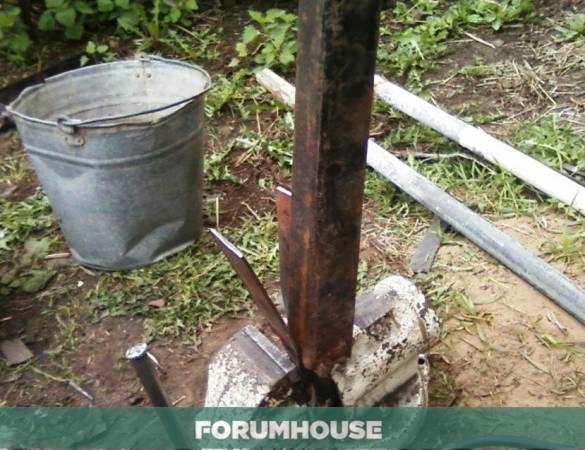

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

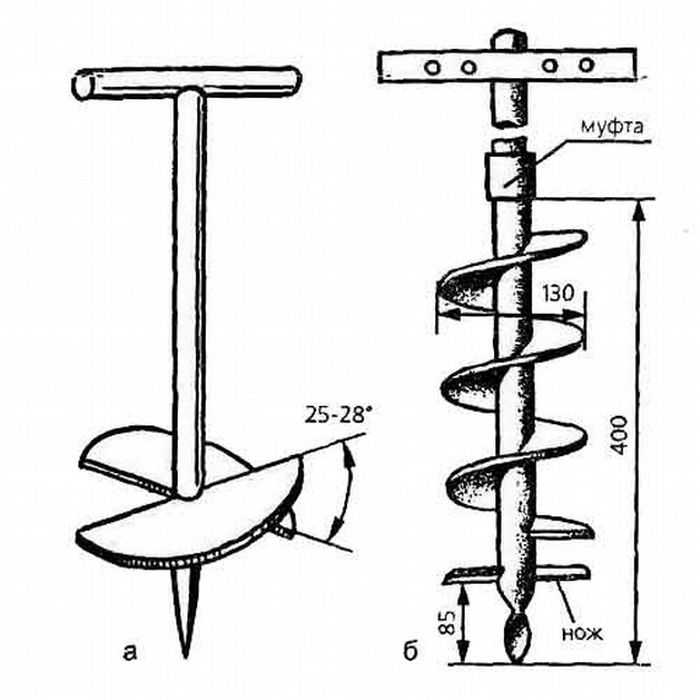

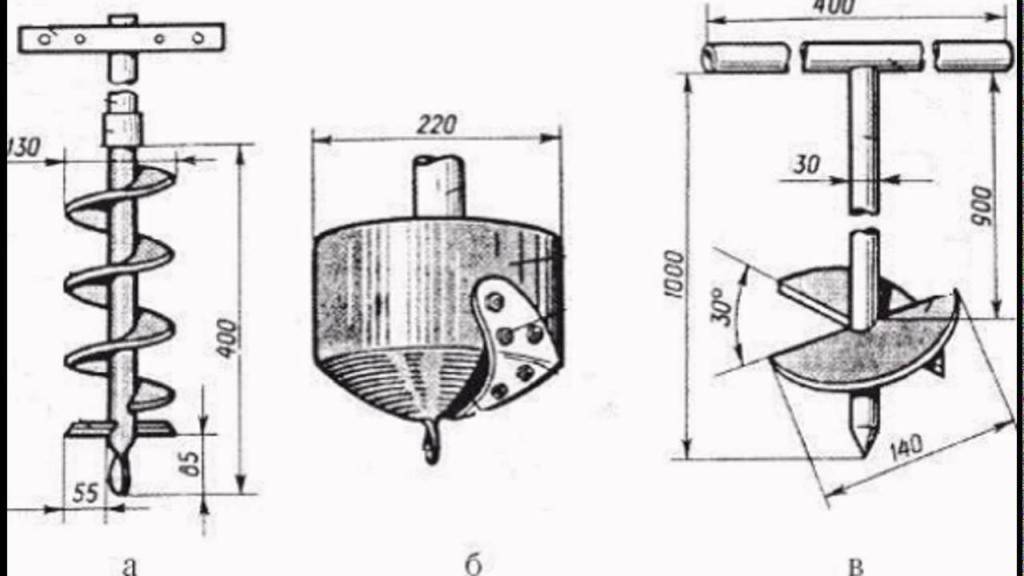

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

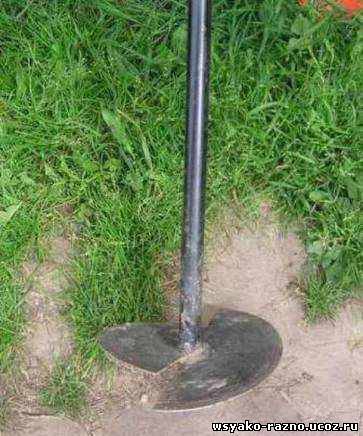

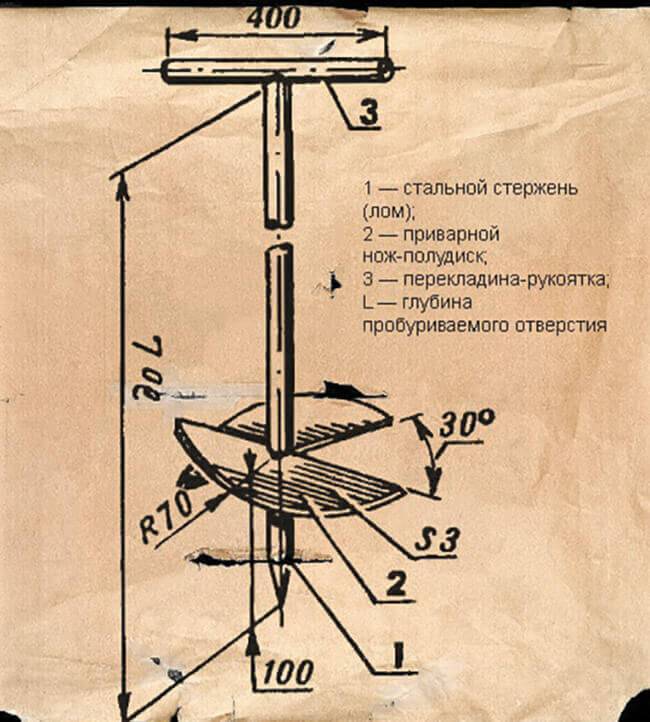

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

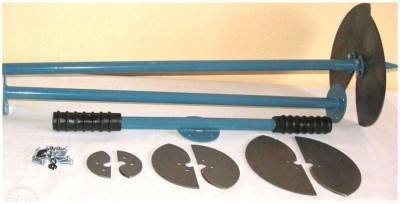

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

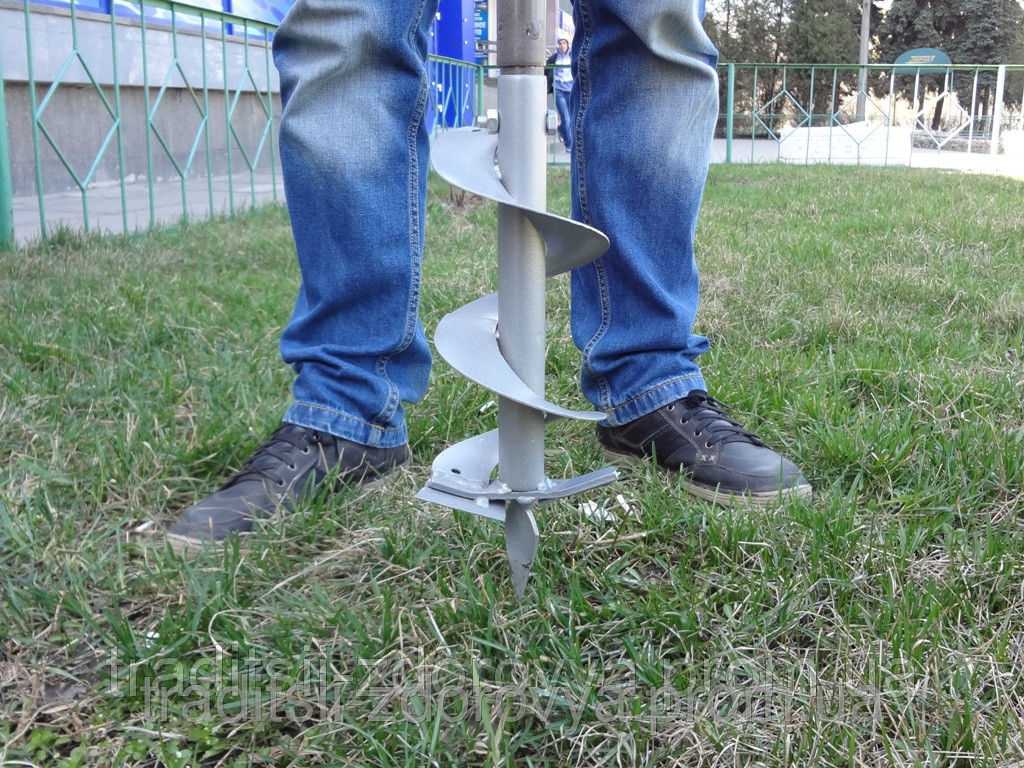

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Это интересно: Ручной бур для столбов — изготовление своими руками

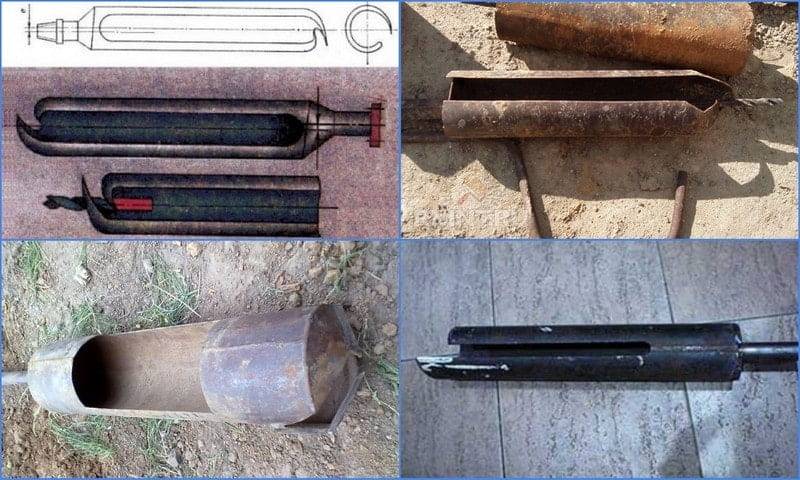

Ложкообразный бур для ручного бурения

Ложкообразный бур состоит из основания в виде металлического стержня и рабочей поверхности в форме цилиндра. В его нижнем отсеке делается специальная прорезь продольной или спиралевидной формы. При захвате грунта такой бур действует аналогично обычной ложке.

Рабочий элемент бура — «ложка» — сдвигается во время сборки примерно на 10-15 мм в сторону от центральной оси стержневого основания. Это дает возможность при работе высверливать отверстие, превосходящее по размерам диаметр цилиндра. А в дальнейшем позволяет устанавливать обсадные трубы, которые должны быть больше бура по диаметру.

Ложкообразный бур чаще всего применяется на суглинистых и других пластичных грунтах. Это позволяет использовать инструмент с максимальной эффективностью. Скважина пробуривается постепенно с параллельной установкой обсадных труб.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

• бур-ложки используют для песчаного грунта;
• бур-долото применяется для разрыхления твердых пород;
• спиральный бур (также называется, змеевик) используется для глинистых почв;
• желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.
