Виды канализационных труб для наружной канализации

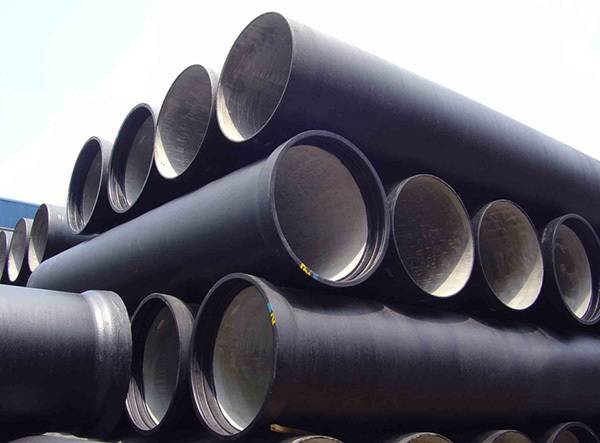

Технические характеристики чугунных труб

ЧНР — чугунная напорная раструбная послужила прототипом легких полимерных аналогов. Несмотря на все достоинства современных материалов, чугун обладает рядом свойств, которые делают его востребованным и незаменимым на некоторых подземных участках водопровода.

ЧНР водопроводная не однородна по материалу, как это может показаться из-за битумного черного покрытия. Соединительные части (раструбы) отливаются в песчаных формах из серого чугуна или кокиля, в то время как ствол ее изготавливается из более прочного сплава. Чугунные водопроводы отвечают следующим эксплуатационным требованиям:

1. Незначительный коэффициент линейного растяжения.
2. Устойчивость к экстремальному перепаду температур.
3. При пожаре не поддерживает горения, не тлеет, не выделяет в атмосферу отравляющих веществ.
4. Обладает звукоизоляционными свойствами.
5. Длительный срок эксплуатации.
6. Прочность, высокая сопротивляемость механическому воздействию.

Требования государственных стандартов более строги к стыковке элементов чугунного водопровода, чем к длине самого изделия. Отклонения от заданных таблицами параметров длины допускаются до 50 см как в большую, так и в меньшую сторону.

Допуски:

1. Не более 10% от общего количества штук в партии могут отличаться длиной от норматива трубы с условным проходом до 150 мм. Максимальное отклонение не может превышать 20% предусмотренной нормативом длины.
2. 25% длины могут недосчитаться 10% штук с большим внутренним диаметром.
3. Переход раструба в цилиндрическое тело выполняется с уклоном или в виде уступа. Предельные показатели отклонения от плоскости составляют не более ±20 мм.

Самый большой недостаток чугунных изделий — это их вес, что предполагает использование при установке тяжелой строительной техники.

Требования

ГОСТ предусматривает использование чугунных труб в водопроводах жилого фонда. К наружной водопроводной сети для учреждений общественного пользования по-прежнему применяются требования СНиП и СанПин, в соответствии с которыми использование металлопластиковых и полипропиленовых труб невозможно, как и медных стояков с малым диаметром.

Для обеспечения питьевой водой животноводческих ферм, промышленных предприятий, в производственном процессе которых необходима вода в больших количествах, могут использоваться только стальные сварные или чугунные подземные конструкции. Внешняя развязка также изготавливается из стали или меди.

В СНиП прописаны нормы испытательного гидравлического давления, оно должно соответствовать при испытании подземных коммуникаций 0,5 МП, или 5 кгс/см². Герметичность соединений внешних водопроводов до установки гидрантов, запорных клапанов и прочего оборудования должна выдержать нагрузку 3 кгс/см² — 0,3 МПа. На месте врезок в систему наружной и подземной части водопровода на время проведения испытаний устанавливаются фланцевые заглушки.

Маркировка труб из чугуна

Маркируются канализационные чугунные трубы так же, как и для водопровода — в полном соответствии с ГОСТ. Для изделий с условным внутренним проходом до 150 мм используется способ литьевого нанесения информации. Для внутреннего рынка маркировка содержит следующие данные :

• товарный знак изготовителя;
• год выпуска;
• условный проход.

Для труб с условным проходом, превышающим 150 мм, предусмотрена возможность нанесения маркировки белой краской посредством трафарета или клише.

Маркировка для экспортной партии устанавливается предприятием-изготовителем в соответствии с требованиями иностранного заказчика. Чаще всего штампы или литье, изготовленные для зарубежного заказчика, содержат такую информацию:

• код страны-изготовителя;
• номер договора;
• класс;
• условный проход (в миллиметрах);
• товарный знак производителя.

Чугунные напорные трубы соответствуют третьему классу точности по ГОСТ 26645- 85, регламентирующему минимальную и максимальную массу изделия с учетом припусков и потерь при проведении механической обработки литых изделий из черных и цветных металлов.

Преимущества и недостатки

Серьезных минусов применения чугуна для канализации не так много, и в основном они связаны со сложностями при монтаже системы водоотведения. Большая масса таких труб приводит к необходимости применения спецтехники и серьезным трудовым (а значит и финансовым) затратам как при устройстве канализации, так и в случае ремонтных работ. Кроме того, при всей прочности чугун – материал хрупкий и при прямом физическом воздействии может расколоться

Например, от падения при неосторожном маневрировании техникой или даже от сильного удара инструментом

Однако все эти недостатки с лихвой перекрываются отличными эксплуатационными качествами чугунных трубопроводов, благодаря которым они уже долгие годы остаются основным материалом для систем водоотведения (особенно, если речь идет о городских сетях, а не о внутренней разводке в помещениях). Среди основных плюсов:

• Прочность и долговечность (теоретически, срок службы изделий составляет 40-50 лет, но на практике он существенно выше).
• Полная пожарная безопасность – температура плавления чугуна настолько высока, что при обычных бытовых пожарах канализация остается невредимой.
• Способность длительно и многократно выдерживать падения и перепады температуры, что особенно ценно с учетом расположения канализации в грунте.
• Устойчивость материала к коррозии.
• Неплохие показатели шумоизоляции.
• Химическая стойкость, благодаря которой трубам не вредит даже попадание на них агрессивных химикатов.

Кроме того, немалый вес, доставляющий проблемы при монтаже, во время эксплуатации оборачивается скорее плюсом. Тяжелая конструкция по большей части остается неподвижной при смещениях грунта, не всплывает при колебаниях уровня грунтовых вод, то есть шансы повреждения системы сводятся к минимуму.

Как правильно выбрать размер сечения трубы

Правильное и качественное монтирование всей системы канализации в будущем не будет создавать проблем хозяину дома или квартиры, поскольку система будет иметь стопроцентную проходимость.

Стандартный диаметр сечения трубы, служащей для стока воды, равен 10,0 сантиметрам. Для конструирования канализации в частном секторе, в большинстве случаев диаметр сечения назначают специалисты, которые делают .

Канализация – сложная сеть соединенных труб и других элементов. Иногда, для разводки требуется вставлять специальное изделие, диаметр сечения которого равен 5 сантиметрам. Элементы конструкции могут соединяться между собой без дополнительных предметов, но иногда для этого используют пластиковые или резиновые муфты.

Обычно трубы имеют круглое сечение. Для монтирования объемных канализационных систем могут разрабатывать трубы, имеющие сечение в виде эллипса.

Специальные изделия применяются в канализационных путях, которые лежат под территорией, где постоянно присутствует высокая нагрузка на грунт. Иногда, по требованиям проекта конструкции, необходимо положить трубы с сечением в виде полукруга, прямоугольника и даже трапеции.

В таких случаях разрабатывается уникальное изделие, специально для постройки отдельной конструкции. На простом рынке строительных материалов довольно трудно найти трубы с подобным .

Перед началом зимнего сезона желательно утеплять всю трубопроводную конструкцию, во избежание появления неприятных ситуаций. Если не соблюдать данное правило, есть шанс того, что конструкция может перемерзнуть, лопнуть или вообще – взорваться. В таком случае, часть конструкции придется менять.

Какие трубы лучше для канализации в квартире – вопрос, интересующий многих людей, живущих в многоэтажных домах. Коммунальные службы не всегда выполняют ремонтные работы в срок или качественно.

Поэтому, жильцам многоэтажных приходиться заниматься ремонтными работами самостоятельно. Перед выбором качественных изделий, для конструирования канализации, следует проконсультироваться у специалиста или достаточно тщательно выучить все тонкости правильно выбора стройматериалов на рынке.

Долговечность всей системы напрямую зависит от качества материала, который использовался для ее монтирования. Лучше всегда доверять работу опытным специалистам или, хотя бы, проконсультироваться относительно правильности выбора.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Выбор канализационных труб стал сегодня необычайно широк и поэтому перед многими владельцами частных домов стоит вопрос о том, какие трубы для канализации лучше, какие из них прочнее и дешевле. Современным потребителям необходимы изделия надежные и долговечные. От типа выбранных труб зависит работа всей системы автономной канализации.

По типу материала используются канализационные трубы, которые изготовлены из:

• металла;
• полимеров;
• бетона и асбестоцемента.

Производители выпускают изделия из других материалов: стекловолокно и керамика. Однако, их применение ограничено. Поэтому для автономных систем канализации, как правило, используются вышеперечисленные трубы.

Трубы можно изготовить из любого металла, однако, спросом пользуются стальные и чугунные изделия.

Стальные трубы:

• достаточно прочны,
• удобны в монтаже и обработке,
• к тому же, они способны выдержать очень высокую температуру.

Но есть и недостатки – большая масса и, самое главное, что они сильно подвержены коррозии.

Поэтому в быту и частных домах стальные трубы используются достаточно редко. В большей степени, они применяются на крупных заводах и фабриках для отвода большого количества отработанных продуктов.

Чугунные трубы дороже, чем стальные изделия. Однако, чугун не подвергается коррозии и весьма долговечен. Многие считают, что он еще обладает хрупкостью.

Но современные технологии производства шарового чугуна делают этот материал очень прочным.

Чаще данные трубы применяются для строительства канализационных стояков и внешних отводов коллектор.

Чугунные изделия имеют ряд недостатков:

• большой вес;
• трудности в монтаже не позволяют их обрезать, а для соединения необходимы специальные элементы;
• внутри труба шероховата, и часто это является причиной загрязнения и снижения проходимости сточных вод и отходов.

Если задаться вопросом, какие трубы лучше для высокотемпературной канализации, то лучше всего подойдут чугунные изделия. Поэтому их применяют для наружной системы отвода стоков, в быту и на крупных предприятиях нефтехимической промышленности.

Стыковка канализационных труб

Прокладка внутренних сточных сетей предусматривает использование фитингов. Это приспособления для стыковки элементов линии. Различают фитинги:

• резьбовые — применяются для стыковки чугунных изделий. Деталь накручивается на резьбу входящей и выходящей трубы, соединяя их между собой. Обеспечивают прочное механическое соединение;
• фланцевые — на стык коммуникаций вставляют парные стальные диски, соединяемые болтами. Неразьемное фланцевое соединение труб выполняется путем сварки их торцов. На стык накладывается специальная муфта, подведенная к электронагревательным элементам;
• компрессионные — затяжка труб производится гайкой, имеющей уплотнитель из силикона/резины;
• самофиксирующиеся – сложные устройства, состоящие из внутренних колец с зубцами. Они устанавливаются на стыках элементов и фиксируются специальным ключом. При надавливании зубцы глубоко входят в материал коммуникаций, обеспечивая прочное соединение. Данные фитинги многоразовые;
• сварочные — торцы труб обезжиривают, фиксируют зажимами и обрабатывают сваркой с нагревающимся диском. Оплавленные срезы соединяются, образуя тонкую прочную кромку;
• клеевые — на стык наносится жидкий полимерный состав, который быстро застывает. Данный способ еще называют «холодной » сваркой.

Важно правильно подобрать канализационные трубы и фитинги к ним. Стыки коммуникаций — уязвимое место системы, причина возникновения протечек, засоров, трещин

Чугунный трубопровод монтируется при помощи чеканки. Торец коммуникации с фаской вставляется в воронку фитинга. Соединение уплотняется пропитанными маслом волокнами, дополнительно замазывается цементным раствором, плавленой серой. Для герметичности стыков трубы оснащаются резиновыми прокладками. Чугунные изделия соединяются и при помощи хомутов. Поверх стыка одевается муфта, которая стягивается болтами.

Торцы труб из ПЭТ, ПВХ укомплектованы резиновыми уплотнителями. Для соединения деталей отрезают патрубок необходимого размера, снимают с него наружную фаску, промазывают герметиком и вставляют в воронку коммуникации. Стыковка полимерных изделий производится и фланцевым методом.

Иногда требуется соединить коммуникации из разных материалов. Как осуществляется переход с чугунной трубы на пластиковую? Предварительно расчищают раструб металлической коммуникации (если она старая). Ворончатое расширение обрабатывают герметиком и вставляют переход с чугуна на пластик 110 мм (для стояка), или другого, подходящего диаметра (50 мм для разводочной линии). Данный манжет бывает резиновым, полимерным. Зазоры между элементами герметизируют. Аналогично производится стыковка безворончатых коммуникаций.

ПОСМОТРЕТЬ ВИДЕО

Прочное и герметичное соединение чугунных труб с полиэтиленовыми обеспечит применение самораскручивающегося пресс-фитинга. Оно позволит избежать протечек, возникающих при гидроударах, перепадах температур в системе. Торец чугунного изделия подрезают и подчищают, смазывают солидолом и наносят на него резьбу. На данное место наматывают паклю (уплотнительную ленту), наносят силиконовый герметик и вручную накручивают пресс-фитинг. Данный соединительный элемент можно в любой момент докрутить, предотвратив образование протечки.

Технические характеристики чугунных труб

Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.

В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.

Видео: ремонт трубы. крестовины.. ЧУГУННАЯ РАСТРУБНАЯ без демонтажа

Эксплуатационные характеристики чугунной трубы:

• высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
• устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
• хорошая шумоизоляция;
• укладываются на глубину до 10 м.;
• выдерживают низкие температуры – до минус 60°С;
• можно укладывать «дугой» не используя соединительных элементов;
• срок эксплуатации 80 лет.

Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.

Область применения

В современных домах уже не устанавливается чугунная канализация. Разве что на вводе в общегородской коллектор. Этот материал нашел применение на крупных промышленных предприятиях, которые сбрасывают большое количество агрессивных сточных вод:

• Промышленные предприятия, связанные с содержанием и забоем животных;
• Заводы и фабрики;
• Промышленные предприятия, связанные с производством продуктов питания;
• Общеобразовательные и медицинские учреждения.

Канализация из чугунных деталей не имеет себе равных в наружных и внутренних водонапорных системах, ее применение обусловлено прочностью материала. Срок службы системы в целом, без учета замены отдельных участков или деталей, достигает 90 лет.

В данный момент чугунные детали применяют для строительства:

• канализации;
• системы водоснабжения;
• системы теплоснабжения;
• нефтепроводов;
• системы противопожарного водоснабжения;
• вентиляционных систем.

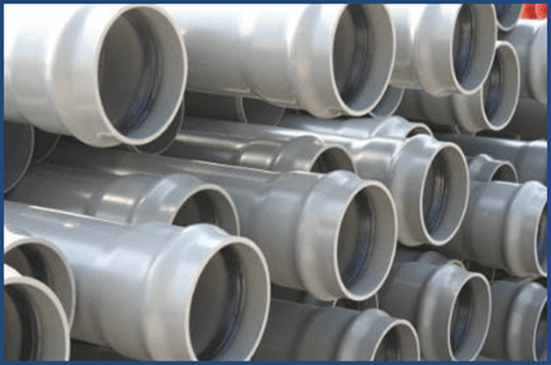

Преимущества и недостатки труб ПВХ

Трубы из ПВХ, благодаря ряду преимуществ, стали лидером среди подобных изделий для прокладки канализации:

самая доступная стоимость среди возможных вариантов из других материалов;
простой монтаж, раструбным способом, не требует использования специального оборудования, что определяет низкую стоимость монтажных работ

С другой стороны, резко упрощается ремонт и демонтаж, что немаловажно, учитывая специфику использования;
большой выбор монтажных элементов, что упрощает проектирование сложных трубопроводов;
отсутствие коррозии и отложений на стенках определяется стойкостью к агрессивным средам и гладкой внутренней поверхностью канализационных труб ПВХ. Эти свойства больше относятся к ПВХ трубам PVC-U, для которых специфика применения — химические жидкости и газы;

высокая механическая прочность, что позволяет в отдельных случаях (для трехслойных гофрированных труб для канализации) устанавливать магистрали на глубине 8 м;
возможный диапазон внутреннего давления от 6 до 16 бар и зависит от толщины стенок, что и является единственным критерием при выборе.

Основной недостаток труб ПВХ — температурные ограничения, которые составляют не более +65°С и не менее -10°С.

Внутренняя канализация

Вывод внутренней канализации

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• долговечность,
• легкая замена,
• звукоизоляция,
• лёгкость в монтаже,
• нетоксичность,
• гладкость внутренней поверхности.

Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.

Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.

Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.

Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.

Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.

Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

Особенности соединения чугунных труб для канализации

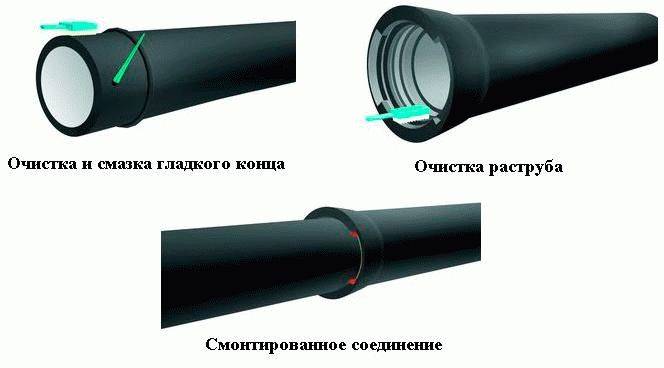

Соединяют элементы сети при строительстве канализационной системы путем использования раструбов, расположенных на одном конце изделий.Монтаж чугунных канализационных труб выполняется в несколько этапов:

1. Сначала часть трубы без раструба вставляют в раструб уже установленного элемента.
2. Как ранее говорилось, между краями раструба изнутри и частью помещенной в него трубы, имеется зазор. Его следует уплотнить паклей. Делают это, забивая в раструб паклю, намотанную на трубу, с помощью специальной деревянной лопатки. С этой целью по ней ударяют молотком. Нужно внимательно следить, чтобы в процессе зачеканивания пакля не попала в трубу, иначе сточная система засорится.
3. Когда раструб заполнится уплотнителем примерно на 2/3, работу по зачеканиванию прекращают. Оставшуюся третью часть наполняют паклей, не обработанной пропиткой, поскольку в противном случае качество сцепления с цементом значительно ухудшается.

Раструб заполняют цементным раствором (смесью из воды и цемента марки М300 или М400 в пропорции 1:9). Его утрамбовывают и поверх него помещают смоченную водой тряпку. Когда выполняется монтаж канализации чугунных труб, нужно герметизировать стыки между элементами системы. Раствор цемента можно заменить силиконовым герметиком или асбестоцементной смесью, состоящей из одной части асбестоцементного волокна и двух частей цемента. Ее разводят водой до консистенции, напоминающей густое тесто.

Виды и ассортимент

Производители, для удобства, пишут не полное название а в сокращенном виде. И сокращение НПВХ означает, что при изготовлении данной продукции использовался немодифицированный поливинилхлорид.

Именно это и позволяет использовать его для производства труб, так как привычный всем нам обычный ПВХ – мягкий материал и для изготовления труб просто напросто не подходит. Однако, если к стандартному составу добавить какие то дополнительные компоненты, или использовать при его обработке специальную технологию, то это придаст ему дополнительные качества.

Видео: Трубы для наружной и внутренней канализации. Рекомендации специалистов

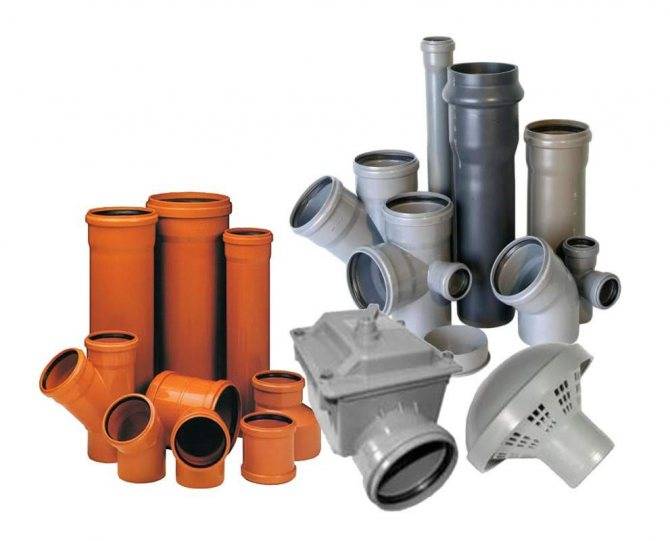

Сейчас строительный рынок заполнен большим разнообразием продукции из этого материала. Трубы из НПВХ используемые при обустройстве канализационных систем отличаются по:

1. назначению;
2. толщине стенки;
3. классу жесткости
4. размеру.

Размер

Для прокладки трубопровода внутренней канализации используются элементы с диаметром: 25 — 50 мм – для отвода от таких приборов как раковины, мойка и т.п., а для стояков и унитаза – 110 — 150 мм и 110 мм соответственно. Наружная магистраль собирается из отрезков диаметром от 110 мм и до 1 и более метра.

Длина труб так же разнообразна, для внешней системы он составляет от 50 см до 6 метров (+ длина раструба), а для внутренней – от 30 см до 2-х метров. Разнообразие по длине обеспечивает возможность прокладки как длинных, так и коротких участков, что уменьшает количество стыков и увеличивает герметичность трубопровода.

На заметку!

Маркировка канализационных труб производится по наружному диаметру. Учитывайте это при выборе и ориентируйтесь именно на этот факт.

Толщина стенки

Для устройства разводки внутри помещения используются трубы толщина стенки которых не превышает 3,5 мм. Они считаются тонкостенными, а так как они не испытывают каких либо перегрузок, то повышенная прочность им не нужна.

Толщина стенок НПВХ труб используемых для наружной канализации начинается от 3,2 мм и заканчивается 15 мм. К тому же, они могут быть трехслойными, то-есть между наружным и внутренним слоями нпвх находится слой вспененного полимера. Именно это позволяет увеличить теплоизоляционные и прочностные показатели и уменьшить вес.

Класс жесткости

От толщины стенки и ее типа зависит и такой показатель как – кольцевая жесткость, т.е способность изделия противостоять давящей нагрузке. По этому показателю трубы НПВХ делятся на следующие классы: SN2, SN4, SN8.

Класс жесткости SN2 используется на участках не испытывающих больших нагрузок. SN4 – для укладки на участках с небольшой динамической нагрузкой и на глубину до 6 метров. Трубы класса SN8 используются для прокладки магистралей на глубине ниже 6 метров или выше 80 см.

Назначение

Вся продукция выпускаемая для канализационной системы различается и по месту ее применения. Это может быть:

• Внутренняя система.
• Наружные сети.
• Напорные сети канализации.

Первая разновидность используется только для устройства разводки внутри помещения. Производятся из немодифицированного поливинилхлорида серого цвета, диаметром от 25 до 150 мм и толщиной стенки до 3,5 мм.

Второй вид выпускается рыжего или коричневого цвета, диаметром от 110 мм и длиной до 6 м. Специалисты не рекомендуют взаимозаменять их, так как труба для внутренней канализации не выдержит специфичных нагрузок и быстро придет в негодность, а установка более прочной трубы во внутреннюю сеть приведет к удорожанию всей системы.

Для напорной канализации выпускаются трубы не имеющие раструба и стыкующиеся при помощи сваривания. Этот вид труб НПВХ способен выдержать большие нагрузки, создаваемые не только давлением почвы, но и насосами.
