Устройство дренажной канавы: открытой и закрытой
Дренажная канава нужна на земельном участке для отведения с него лишней воды. Потребность в ней появляется в тех случаях, когда после таяния снега либо дождя вода скапливается в большом количестве на поверхности земли и медленно впитывается в грунт.
Чтобы исправить эту ситуацию, и потребуется сделать дренаж. Дренажные канавы бывают двух типов: открытые и закрытые. Принцип их обустройства в чем-то схож, но есть некоторые отличия.
Дренажная канава участка
Открытая дренажная канава и ее устройство
Такие системы очень просты в устройстве.
Но, они отличаются низкими показателями эстетичности, потому как хорошо видны снаружи.
При этом, через некоторое время эксплуатации такой канавы ее стенки начинают осыпаться, это приводит к нарушению функционирования дренажа.
Несмотря на это, подобные системы пользуются популярностью среди владельцев частных земельных участков, поэтому требуют рассмотрения.

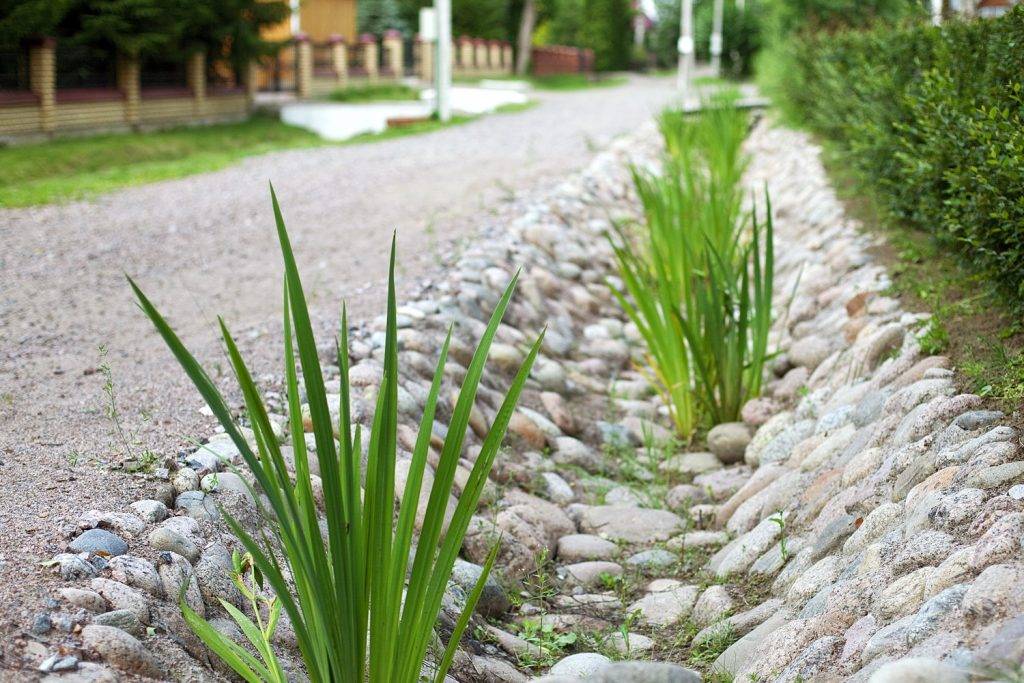

Открытая дренажная канава
Устройство дренажной канавы открытого типа достаточно простое – она представляет собой траншею, расположенную на дачном участке в месте максимального скопления воды. Канава имеет уклон, позволяющий воде передвигаться самотеком в специальные колодцы либо водоемы, где впоследствии можно будет брать воду, например, для полива.
Обычно таких канав обустраивается несколько – количество зависит от степени влажности почвы и ее пропускной способности.
Есть несколько советов, которые помогут сделать открытую дренажную канаву максимально функциональной:
- ширина канавы должна составлять 40-50 см,
- глубина ямы в среднем 70-60 см,
- уклон стенок канавы составляет 40 градусов,
- уклон дна канавы должен обеспечивать быстрое передвижение воды к ее сборнику.
Открытый укрепленный дренаж
В местах рытья траншеи нужно удалить все кустарники и деревья, чтобы предотвратить заиливание.
Стенки канавы можно укрепить для предотвращения осыпания специальными металлическими сетками.
Нужно сделать стенки максимально герметичными, чтобы вода могла перемещаться по траншее, а не впитываться в грунт.
Сверху иногда закрывают канаву специальными решетками, чтобы придать ей эстетичность, предотвратить засорение.
Устройство закрытой дренажной канавы
Здесь конструкция несколько сложнее.
Во-первых, дренажная яма будет на порядок глубже, во-вторых в нее укладывается слой дренажа, на который после помещается перфорированная труба.
Сверху она засыпается грунтом. Такая конструкция очень эстетична, обладает достаточно высокой эффективностью, служит для отведения грунтовых вод, а также осветленной воды из септика.
Закрытый тип дренажной канавы
Здесь также важно соблюдать уклон трубы, обеспечить приемник для воды. Это может быть обычная накопительная емкость или фильтрационный колодец
Это может быть обычная накопительная емкость или фильтрационный колодец.
Порядок строительства дренажных канав
Для того, чтобы построить на участке дренажные канавы, вам следует придерживаться такой последовательности работ:
изучить места скопления большого количества воды на участке, продумать количество канав, которые потребуются в конкретном случае,
Количество канав для участка
Бетонное П-образное уплотнение по бокам
Песчаная подушка и геотекстиль
Подсоединение к фильтрационному колодцу
Подключение к смотровым колодцам
Так, можно отметить, что устройство дренажной канавы достаточно простое, сделать ее можно своими руками.
Главное – определить цель ее строительства, а исходя из нее – вид канав и их количество, расположение относительно дома.
Устройство дренажной канавы: открытой и закрытой Дренажная канава нужна на земельном участке для отведения с него лишней воды. Потребность в ней появляется в тех случаях, когда после таяния снега либо дождя вода скапливается в большом количестве на поверхности земли и медленно впитывается в грунт. Чтобы исправить эту ситуацию, и потребуется сделать дренаж.
Сколько стоит дренаж
Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:
- Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
- Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
- Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
- Средняя цена за куб речного песка составляет порядка 600-700 рублей.
В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.
Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.
Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.
Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.
Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.
Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.
Как укрепить дренажную канаву?
Укрепить дренажную канаву можно следующими способами:
- посеять дикорастущие травы на откосы;
- укрепить бетонными плитам, камнями;
- создать решетку из бетона или камня, а также посеять травы;
- закрепить георешётку.
Если прокладка дренажа из специальных лотков будет устанавливаться, то заранее ройте канаву в 10 см, то есть на 5 см выше лотка. Бетонная подушка заливается в 10 см, а затем на неё выкладывают лотки
Но, важно подождать пока бетон застынет. Пространство, которое осталось, подлежит заливке цементом
Далее на лотки накладывается ливневая решетка.
Если вы используете закрытую систему, то ширина должна составлять не менее 30 см, а глубина должна быть достаточной для укладки труб или матов. Далее укладывается материал, засыпается щебнем. Не забудьте про геотекстиль, который способен защитить конструкцию от попадания нежелательного грунта.
Описание и принцип работы дренажных труб
Трубы для дренажа взаимосвязаны между собой и составляют систему отвода лишнего количества жидкости в коллектор, размещенный вдали от жилого дома или канализацию. Дрены укладываются вдоль участка (строительной площадки) или вокруг него. При этом соблюдается наклон от 1 см на каждый метр в сторону сборного колодца.
Выделяются осушительные и водосборные дрены. Первый вариант является перфорированным. В такой дренаж попадает вода и движется по направлению к выводу с территории.
Какой может быть дренажная система на участке?
Открытая система
Самый простой, дешевый, но неудобный и непрактичный — открытый дренаж. Тут все просто: для водоотведения используются траншеи, вырытые прямо в земле. Траншеи сходятся к яме-водоприемнику, находящейся в нижней точке участка.
Плюсы:
Простота и дешевизна устройства
- Требуется укрепление стенок траншей лотками либо крепью — иначе стены траншей будут размываться водой и обваливаться.
- Система затрудняет свободное перемещение по участку.
- Про эстетику говорить даже не приходится.
Фото 2. Открытая дренажная система — об эстетике говорить не приходится.
Засыпная система
Состоит также из траншей, прокопанных на участке. Однако в этом варианте они засыпаются бутом или крупной фракцией щебня, а сверху укладывается дерн.
Плюсы:
- Не портит внешний вид участка.
- Не мешает передвижению по нему.
Минусы:
Система практически не поддается обслуживанию. При неизбежном со временем заиливании прочистить ее будет невозможно.
Закрытая система
Состоит из водосборных лотков и дождеприемников, вода из которых отводится в специально оборудованный колодец. У нее есть свои минусы:
- Дороговизна в сравнении перечисленными выше системами.
- Сложность расчета и монтажа, а также трудоемкость устройства дренажной системы — это уже сложное инженерное сооружение.
- Закрытая система водоотвода на порядок эффективнее всех остальных. Она не только гораздо быстрее и качественнее отводит излишки воды, но и способна эффективно защищать даже заглубленный фундамент.
- Система полностью обслуживаемая. Даже заиленный участок возможно прочистить без демонтажа, при помощи специального оборудования.
- В закрытой системе есть возможность отводить воду не только с верхней точки в нижнюю, используя силу тяжести. При помощи насоса (как правило, автоматического) ее можно перекачивать из нижних точек.
- Не мешает передвижению по участку.
- В силу хорошей организации закрытых систем водоотведения они служат гораздо дольше, чем первые два варианта. При этом весь срок службы сохраняют максимальную эффективность, что вполне оправдывает трудоемкий монтаж.
Фото 3. Закрытая дренажная система удобна и эстетична.
Именно об устройстве закрытой системы дренажа как наиболее надежной, современной и практичной мы и поговорим далее.
Назначение и виды систем
Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.
Дренаж по способу установки может делиться на два вида.
- Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
- Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.
По тому, каким способом устроен дренаж, он делится на открытый и закрытый.
Открытый
Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.
Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.
Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.
Закрытый
Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.
Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.
Подземный дренаж делят на два вида:
- пристенный;
- траншейный.
Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
-
На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
- Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Принцип устройства системы водоотведения
Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.
В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.
Оба типа систем можно разработать и смонтировать собственными силами.
При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)
В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, обустраивают дренажи с линейными и точечными водоприемниками.
Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.
В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.
Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.
Выбор и особенности монтажа элементов дренажа зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов
Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.
По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.
Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).
При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)
Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.
Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.
Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие открытые системы закрывают чугунными решетками.
Для обустройства закрытой системы применяют особые перфорированные трубы — дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС. Для контроля работы системы и проведения периодической очистки по углам здания устанавливают смотровые колодцы.
Закрытый дренаж представляет собой систему перфорированных труб, уложенных на глубину заложения фундамента. Из задача заключается в защите подземной части дома от воздействия грунтовой воды. Если закрытую систему устраивают для осушения участка, то трубы располагают на глубине 0,7 — 1,0 м
Определяя, как правильно уложить дренажную трубу, чтобы защитить растения от избытка влаги, можно воспользоваться средними значениями. Как правило, оптимальная глубина – 0,6-1,5 м.
Как прочистить засор в дренажной трубе?
Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.
Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды
Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.
Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.
Марокканская саранча: фото и особенности поведения
Дренажная система в дизайне ландшафта
Затейливо выложенная галькой траншея
Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.
Подпорные стенки из камня, образующие водоотводный канал
Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.
Ручей с мостиком в саду
Канавы, закрытие ячеистой решёткой
Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.
Вода по лотку уходит к водоприёмнику
Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.
Водоприёмник под водосточной трубой
Последовательность выполнения работ
Система пристенного дренажа монтируется в несколько этапов. Для этого потребуется:
Геотекстиль предназначен для усовершенствования качества строительства, его долговечности и устойчивости к природному фактору.
- песок;
- геотекстиль;
- промытый гравий;
- перфорированные поливинилхлоридные трубы;
- капроновая веревка;
- лазерный нивелир.
Итак, вначале устраивается песчаное ложе, тщательно вымеряется перепад высот с помощью лазерного нивелира. Ставятся вешки. При необходимости для создания равномерного уклона для стока воды в канавку-приемник без применения насоса по отметкам на вешках подсыпается крупный песок.
Поверх песка укладывается полотно из геотекстиля, на него насыпается промытый гравий, в котором делаются углубления для укладки дренажных труб
Важно соблюдение одинакового уклона по всей длине канавы
Далее на гравий укладываются перфорированные поливинилхлоридные трубы. Размер их отверстий не должен превышать минимальные размеры частиц гравия для предотвращения засорения.
На дренажной системе предусматривается наличие вертикальной трубы с вмонтированной плотно закрываемой крышкой, которая обеспечивает промывку системы.
На следующем этапе трубы соединяются между собой, с помощью натянутого шнура проверяется общий уклон всей системы (он должен составлять 2 см на один м длины всех труб).
На каждом “поворотном узле” дренажной системы предусматривается устройство вертикальной трубы с вмонтированной плотно закрываемой крышкой. Благодаря наличию таких труб дренаж обеспечивается возможностью промывки системы.
Уложенные трубы обматываются геотекстилем. Во избежание попадания гравия в дреновые отверстия не допускается образования зазоров между витками. Обмотанные геотекстилем трубы фиксируются капроновой веревкой.
Затем трубы с геотекстилем засыпаются слоем чистого гравия на 15-20 см. Гравийная подушка укрывается геотекстильным полотном внахлест для предотвращения попаданий в щели грунта.
Сверху дренаж засыпается крупным речным песком, выступающим в качестве дополнительного фильтра
Особое внимание уделяется плотной фиксации текстильного материала на концах дренажных ветвей
В ходе проводятся работы по утеплению канализационной трубы, отходящей от дома. С этой целью труба обкладывается слоем пенопласта на 25 см толщины.
Таким образом, пристенный дренаж готов. Правильно выполненное устройство при периодическом уходе сможет эксплуатироваться не один десяток лет. Поэтому, ознакомившись с технологией укладки системы и имея желание и возможности, можно приступать к строительным работам. Успехов и правильных решений!
Фильтрующие и накопительные колодцы
При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.
Дренаж дачного участка
Вариант 1. С дренажными колодцами
Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.
Круговой дренаж на участке со сливом в дренажные колодцы
Самодельный колодец из трубы
Колодец в заводском исполнении
Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.
Цены на популярные модели дренажных колодцев
Колодец дренажный
Вариант 2. С накопителем
Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.
- Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
- В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.
Ливневый накопитель с погруженным в воду насосом
- Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
- В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.
Электрические погружные насосы
