Газогенераторы на дровах

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.

В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

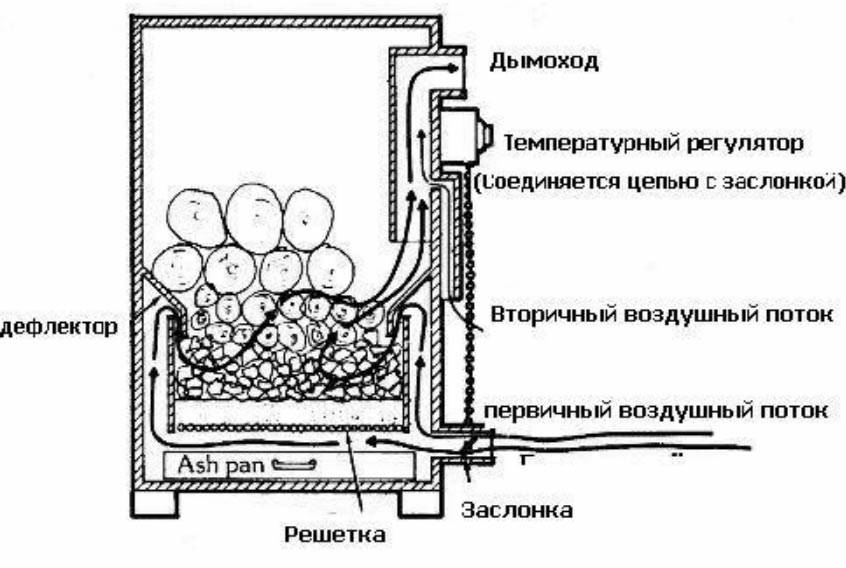

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.

Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.

Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Принцип работы

Для того, чтобы понять, как правильно использовать генератор в домашних условиях, стоит разобраться в основах его работы. Это позволит понять, стоят ли затраты на материалы вложенных средств, и как быстро они окупятся. К тому же у газогенератора есть и своя сфера применения.

Сам по себе, данное устройство представляет собой комплекс узлов и агрегатов, которые обеспечивают выработку газа из твердого топлива. Полученный материал и используется в работе двигателя внутреннего сгорания. Но есть нюанс: конструкция генераторов может отличаться друг от друга – все зависит от вида твердого топлива.

Одним из самых распространенных, и , пожалуй, доступных видов топлива, являются дрова. Когда древесина сжигается в герметичном пространстве, то в процессе производятся такие горючие газы, как угарный газ, водород, метан и другие непредельные углероды. В составе этой смеси дополнительно еще присутствуют балластные газы – кислород, водяные пары, двуокись углерода и азот. Но эффективность газогенератора зависит не просто от выработки такой горючей смеси. Она должна стать пригодной для эксплуатации в конкретных целях. Поэтому весь процесс проходит обязательные этапы:

1. Газификация. Тут твердое топливо должно полностью перегореть и перейти в стадию тления. Этот процесс происходит при небольшом количестве кислорода – 30-35%.
2. Первый и второй этап очищения. Все летучие вещества, которые получились после тления, при помощи сухого вихревого фильтра-циклона, отделяются и подаются в отдельную камеру — скруббер. Тут уже задействуется вода, которая проводит еще одну очистку горючего потока.
3. Охлаждение. В процессе горения и тления, все вещества приобретают достаточно высокую температуру – от 700 градусов и выше. Чтобы они понизили свои показатели, используется воздушный или водяной теплообменник. После этого, смеси предстоит пройти еще одну очистку.
4. Отправка. После всех этапов, полученные готовые вещества могут быть закачены в бак-распределить при помощи компрессора, или сразу же поступают в двигатель внутреннего сгорания.

На самом деле, полный цикл достаточно сложный, поэтому и требует времени. Но основным узлом является сам газогенератор. В основном, он представляет собой колонну из металла цилиндрической или прямоугольной формы, с сужением на конце. Внутренняя конструкция имеет несколько воздушных патрубков, по которым закачивается кислород и выходит газ. В верхней части расположена крышка, через которую загружаются дрова.

Если сильно не вникать в основу химических процессов, то процесс выработки газа выглядит так: загрузили топливо – оно сгорело/стлело – получилась газовая смесь. Чтобы конечный продукт обладал необходимыми свойствами, внутри конструкции присутствует много узлов, которые и проводят очистку и охлаждение смеси. Если говорить о домашних газогенераторах, то тут можно использовать более простую конструкцию. Это выходит и проще и дешевле.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

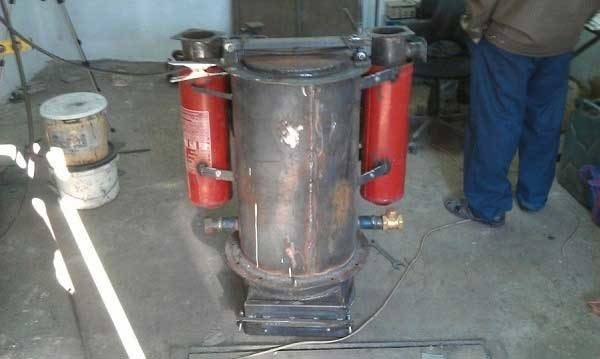

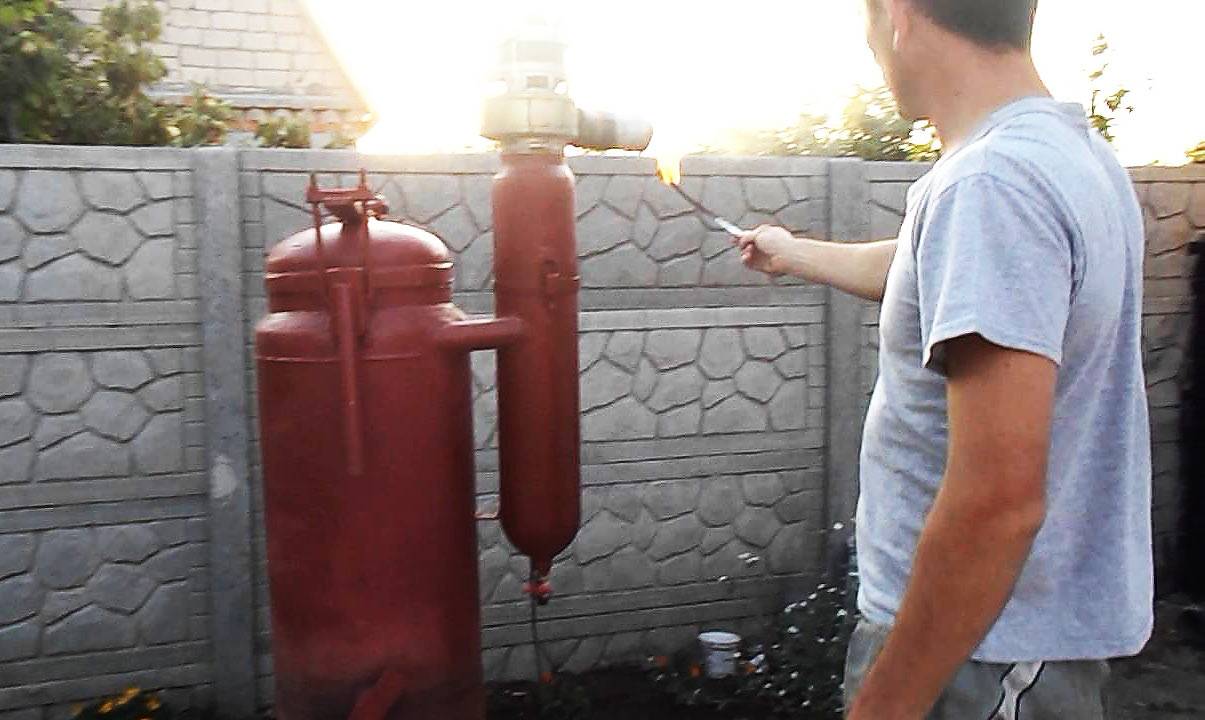

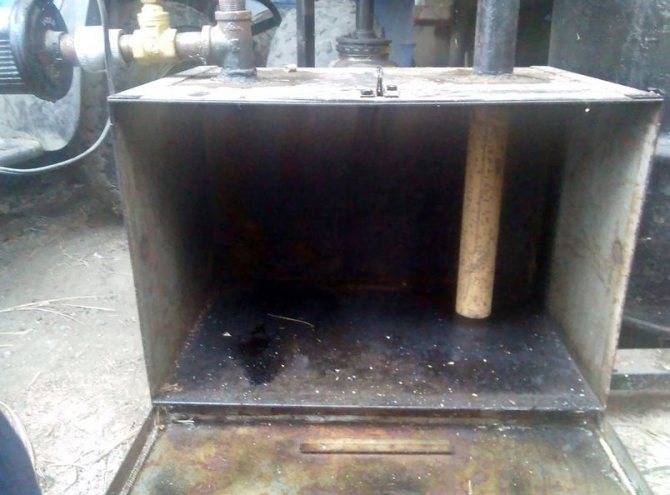

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

• заложенные в бункер дрова попадают в топку и сгорают;
• в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
• при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

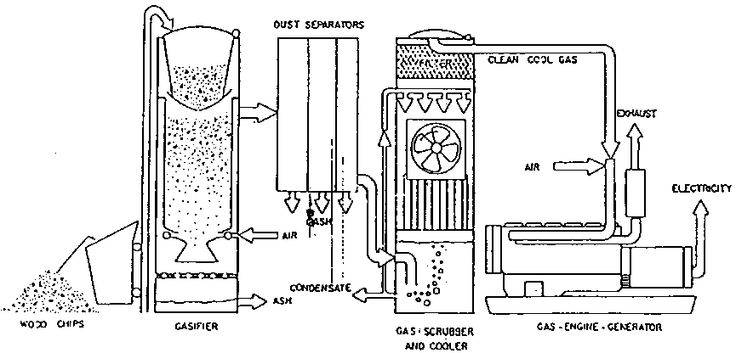

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;

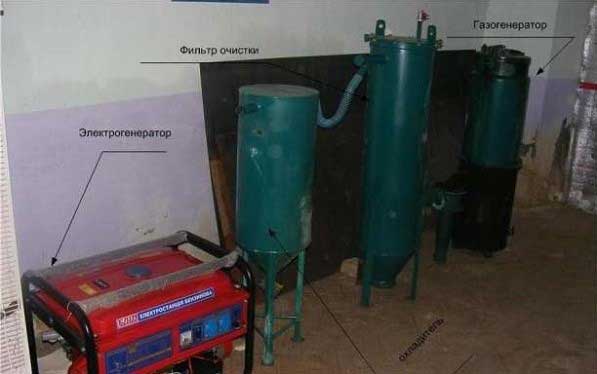

• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

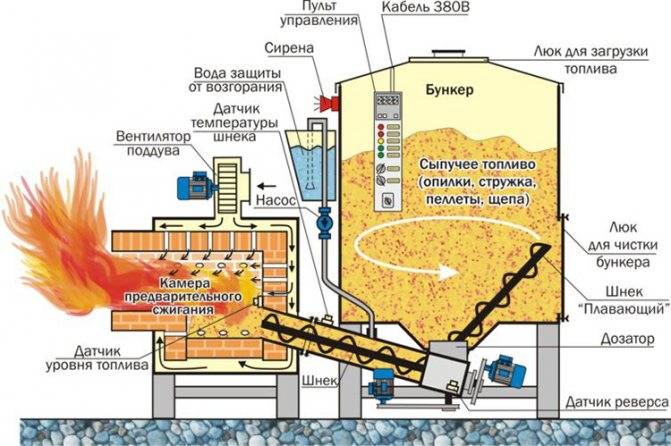

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Преимущества и недостатки системы

Газогенераторы исключительно удобны в использовании. Если агрегат сделан правильно, с соблюдением всех требований техники безопасности, в него можно загружать топливо очень редко. Например, загружать в камеру дрова можно только один раз в день, а если в качестве топлива используется древесный уголь, достаточно будет и одного раза в неделю.

Промышленные модели бытовых древесных газогенераторов исключительно удобны и безопасны, однако стоимость такого устройства обычно бывает очень высокой

Но это относится, скорее, к устройствам промышленного изготовления. Конечно, работу самодельного газогенератора следует тщательно контролировать. Температура горячего газа может быть очень высокой, опасность возникновения пожара также существенно возрастает.

Древесина – доступный материал. В загрузочную камеру газогенератора можно подавать и дрова, и щепу, и прессованные опилки, и любые отходы древесной промышленности, и целлюлозосодержащие материалы. Прекрасно подходит в качестве топлива сухой и легкий древесный уголь. Если размеры бункера позволяют, в него можно загружать дрова даже без предварительной колки, целиком.

Для сжигания в газогенераторе подходят практически любые материалы, содержащие целлюлозу, но важно не забывать о приемлемом уровне влажности такого топлива, чтобы повысить эффективность работы прибора

Полученный в результате горения продукт, горючий газ, можно использовать для решения различных задач: обогрева дома, работы ДВС автомобиля, даже для выработки электроэнергии. Но стоит вспомнить и о “минусах” этого полезного устройства.

Для начала, промышленная модель газогенератора, надежная, безопасная и удобная, стоит достаточно дорого. Не всякий владелец дома или дачи может позволить себе подобный агрегат. Но и создание самодельного газогенератора даже из подручных материалов может вылиться в кругленькую сумму.

Не всегда можно использовать для него любые подручные материалы. Все части агрегата должны быть очень прочными и способными переносить высокую температуру. В обязательном порядке понадобится сварочный аппарат, а также навыки работы с ним. Металл придется и резать, и варить.

Топливо для древесного газогенератора должно иметь такие размеры и конфигурацию, которые позволят ему свободно перемещаться вниз по бункеру к камере сгорания

Рассчитывая, во что обойдется создание самодельного газогенератора на опилках, следует учесть и расходные материалы. Понадобится чугун для создания колосника, вполне возможно, что для изготовления крышки придется найти или купить специальную рессору.

Необходимы также жаропрочные прокладки для люков, для соединения отдельных элементов устройства и т.п. Перед изготовлением газогенератора нужно тщательно все просчитать.

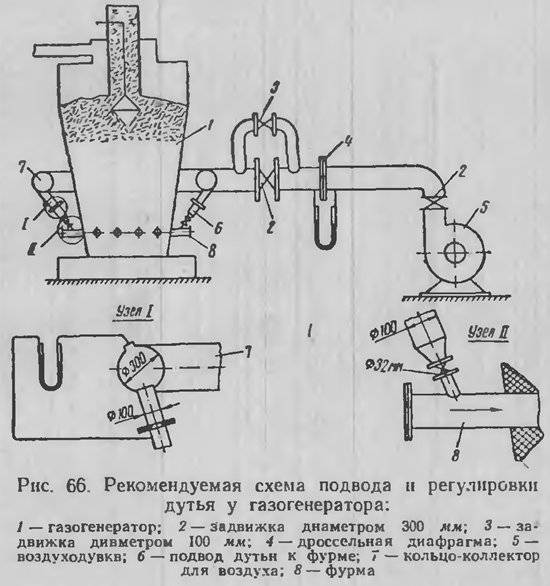

Еще одна статья расходов на газогенератор – это электроэнергия, которая необходима для принудительной подачи воздуха в камеру сгорания. Если по какой-то причине электричество будет отключено, газогенератор не сможет работать.

Такая ситуация недопустима, поскольку снижение температуры горения может привести к загрязнению устройства дегтем. В результате придется останавливать процесс, чистить газогенератор, а потом запускать его снова.

Хотя кажется, что загрузить газогенератор можно чуть ли не любым топливом, все же следует помнить, что оно должно постепенно, по мере сгорания, опускаться вниз по бункеру. Поэтому дрова для генератора следует подготовить, разрубив их на более-менее одинаковые по размеру элементы.
