Разработка проекта душевой

При кажущейся технической сложности, самостоятельное сооружение душевой кабины, на самом деле, вполне посильная процедура для простого обывателя, тем более, для работящего хозяина.

Как строительство любого капитального сооружения начинается с разработки проекта, так и перед началом работ по оборудованию душа в частном доме своими собственными руками, необходимо продумать.

Желательно обозначить на бумаге основные планы и схемы, например:

• план размещения душевой кабины в отведённом для этого помещении;
• схемы подключения к сетям электроснабжения, водопровода и канализации;
• порядок оборудования душевого помещения системой вентиляции.

Подготовка помещения для душа и непосредственно устройство кабины в нём производится в несколько этапов.

Необходимо рассчитать и нанести на план не только размеры самой кабины, но и все расстояния до точек подключения к инженерным сетям, что позволит избежать просчётов и сэкономить материалы

Необходимо рассчитать и нанести на план не только размеры самой кабины, но и все расстояния до точек подключения к инженерным сетям, что позволит избежать просчётов и сэкономить материалы

Общие советы по изготовлению душевой без поддона

Облицовка стен помещения никаких проблем не составляет, технология обычная и ничем не отличается от широко используемой. Некоторые сложности могут появляться во время обустройства полов. Каждый тип слива имеет свои особенности, но для всех есть и общие рекомендации.

Оптимальный уклон поверхности пола 1 см на погонный метр. Если уклон больше, то существенно снижается комфортность принятия водных процедур, увеличиваются риски получить травму.

Уклон пола в сторону слива не должен быть слишком сильным

Чем меньшие размеры имеет половая плитка, тем легче с ней работать

Обратите внимание, не быстрее, а легче. Дело в том, что во время отделки пола с уклоном на углах плитки появляются нестыковки, величина нестыковок имеет прямую связь с размерами плитки

Опытные профессионалы настоятельно рекомендуют пользоваться мозаичной плиткой, с ее помощью можно стыковать участки с различными углами наклона. А такие ситуации возникают, когда по различным технологическим причинам слив воды невозможно установить точно по центру душевой.

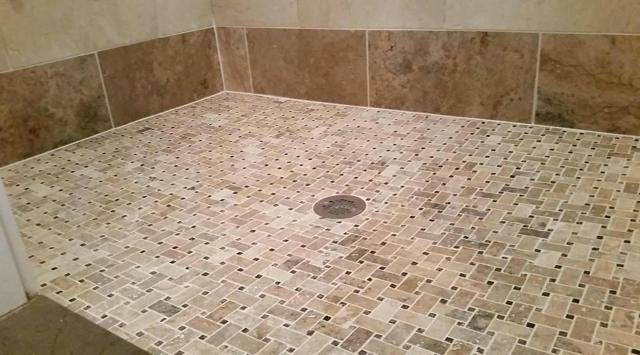

Мозаичная плитка на полу душевой кабины

Система отвода воды в большинстве случаев недоступна для периодических технических уходов и ремонтных работ. В связи с этим рекомендуется очень внимательно относиться к ее установке, точно соблюдать рекомендации производителей, по несколько раз проверять герметичность соединений.

Устанавливая систему водоотведения, нужно проявить максимум внимания и ответственности

Намного лучше отделку плиткой начинать от слива. Если делать в обратном направлении, то слив может оказаться посредине плитки, вырезать в этом месте ровное отверстие невозможно. Придется стыковать отрезками, а это очень некрасиво и свидетельствует о низкой квалификации исполнителя.

Отделку плиткой начинают от сливного отверстия

Всегда покупайте строительные материалы с запасом, в зависимости от квалификации исполнителя и сложности конфигурации помещения запас колеблется в пределах 5–10%. Используйте только качественные материалы, попытки излишней экономии могут стать причиной значительных материальных потерь.

Для отделки стоит использовать самые качественные материалы

Вода удаляется в трап или канал. Трап размещается приблизительно в центре душевой, канал устанавливают у одной из стен помещения. Для примера мы рассмотрим наиболее часто встречающийся вариант душевой без поддона – слив (трап) располагается посредине душевой.

Слив в душевой кабине

Душевой трап Viega

Таблица. Виды душевых трапов

Виды	Описание
Пластиковый трап	Изделия, изготовленные из пластика, устойчивы к агрессивным средам, обладают небольшим весом, долговечны и легко моются. Они пригодны для установки в любых санитарных зонах, в квартирах и частных домах.
Канализационные сливные трапы из нержавейки	Из нержавеющей стали изготавливают не только корпус, но и декоративную решетку.
Трапы чугунные	Горизонтальный чугунный трап монтируется в пол, соединение с чугунной трубой происходит по горизонтали. У трапа есть решётка.

душевые трапы

Это интересно: Душевая кабина своими руками: устройство, сборка, подключение

Дизайн и выбор материала

Наиболее простой в исполнении вариант для создания оригинального дизайна – это мозаика для душевой кабины. Ее удобно укладывать при декорировании пола (мелкие фрагменты не требуют применения плиткореза и укладки по линиям). Что особенно актуально, так это то, что для выведения рисунка возле решетки трапа не требуется особого умения.

Также интерьер душевых кабин можно создать своими руками, комбинируя различные природные материалы. Например, сочетание дерева и камня создаст атмосферу индивидуальности. А пластик в комплексе с морской или речной галькой на полу добавит в интерьер не только стиль, но и комфорт.

Наиболее дорогим и долговечным считается мрамор. Покрытие из него может простоять более ста лет.

Сооружение поддона своими руками

Процесс начинается с подготовки будущего места под душевую кабину.

Шаг 1. Для начала площадь установки подвергается гидроизоляции, как и в предыдущем пункте. Это поможет защитить стены и пол от плесени, грибка и сырости.

Процесс собственноручного устройства поддона включает следующие этапы:

Шаг 2. Подготовка слива. Готовый слив в сборе можно приобрести в строительном или сантехническом магазине. Его еще называют душевым трапом. Он должен быть высокого качества.

Сливное отверстие сразу же подключается к канализационной системе. Монтаж должен быть очень герметичным, поэтому можно использовать клей и герметики на всех резьбовых соединениях.

Приобретая слив для самодельного поддона, экономить нельзя. Выбирайте качественное изделие, которое подойдет по размерам будет служить максимально долго

Шаг 3. Теперь нужно выложить основание (использовать кирпичною кладку или черновую стяжку) после высыхания гидроизоляционного состава.

Производим кладку стенок с помощью силикатного или обыкновенного кирпича. Перед этим нужно на основание положить металлическую сетку для монолитности конструкции.

Эксперты рекомендуют выкладывать борта квадратом, а выступающий угол сделать скошенным. Это предупредит травмирование об угол и визуально расширит пространство. Через 3-4 дня можно переходить к следующему этапу.

Все основание поддона обрабатываем гидроизоляционным материалом. После его высыхания делаем слой стяжки по всей поверхности поддона, чтобы скрыть за ним всю кирпичную кладку.

Важно, чтобы стяжка имела минимальный уклон в сторону слива, чтобы не скапливалась вода после использования душевой кабины. После высыхания наносим предпоследний слой гидроизоляции

Шаг 4. Выравнивание поверхности поддона. Для этого можно использовать самовыравнивающую смесь. Наносим завершающий слой гидроизоляции и облицовываем поддон плиткой. Это может быть мозаика или любая другая кафельная плитка.

Устройство душевой кабины

Для того чтобы правильно произвести монтаж, нужно разобраться, из каких частей состоит душевая кабина. Неотъемлемая часть любого душа – поддон. Он может быть разным по форме, величине, а также иметь борта различной высоты. В душевую кабину с низким поддоном легче зайти, визуально она занимает меньше места. Зато глубокий поддон при необходимости можно использовать как небольшую ванну. Самая распространённая форма душевых поддонов – квадратная либо секторная, с прямым углом. Это связано с тем, что для экономии места душ почти всегда размещают в углу помещения. В поддоне находится сливное отверстие, соединённое с канализацией.

Схема устройства душевой кабины

Следующая часть душевой кабины – стенки. Чаще всего их делают из стекла. Оно проходит обязательную процедуру закалки, чтобы стать более прочным и травмобезопасным. Дело в том, что закалённое стекло, разбиваясь, рассыпается на осколки, у которых нет острых граней (помните, как разбивались стёкла в старых «Жигулях»). Также стекло матируют, чтобы сделать его полупрозрачным. Некоторые душевые кабины имеют ещё дополнительную стенку из пластика, на которой монтируются форсунки гидромассажа, панель электронного управления и другие «примочки». Стенки скрепляются между собой и прикручиваются к стене.

Кабины закрытого типа включают в себя и крышу. В ней располагается большой душевой рассеиватель (в рекламе или инструкции вы можете встретить упоминание об эффекте «тропического ливня»), а также другие опции: осветительные споты и вытяжной вентилятор, динамики аудиосистемы.

Дверцы призваны впускать желающего помыться, а затем плотно закрываться и не давать малейшим каплям воды вылететь наружу. Благодаря резиновым уплотнителям и специальным бортикам на поддоне они отлично справляются со своей задачей. Стандартное крепление дверей предусматривает роликовую систему, скользящую в специальных направляющих по верхнему и нижнему краю. Ход дверей ограничивают резиновые уплотнители.

Эффект «тропического ливня» в крыше кабины

Также в зависимости от комплектации душевые кабины могут оснащаться поручнями, полочками для мыла, шампуня и других принадлежностей для ванной комнаты. Полнофункциональной душевой кабине требуется подключение горячей и холодно воды, электричества и канализационного слива.

Для комфортного принятия душа многие модели оснащены полочками для банных принадлежностей

Существует также такой вид кабин, как открытые устройства. В них количество деталей минимально. Поддоном такого варианта служит пол ванной комнаты, выложенный плиткой, швы между которой затираются сантехническим герметиком. Небольшой бортик делается из бетона или кирпича, а потом также обкладывается плиткой. Задние стенки такой душевой – это стены ванной, да и крыши у неё нет. Её монтаж намного легче, чем кабины закрытого типа, поэтому подробно останавливаться на нём нет нужды.

Открытая кабина для минималистичного интерьера ванной комнаты

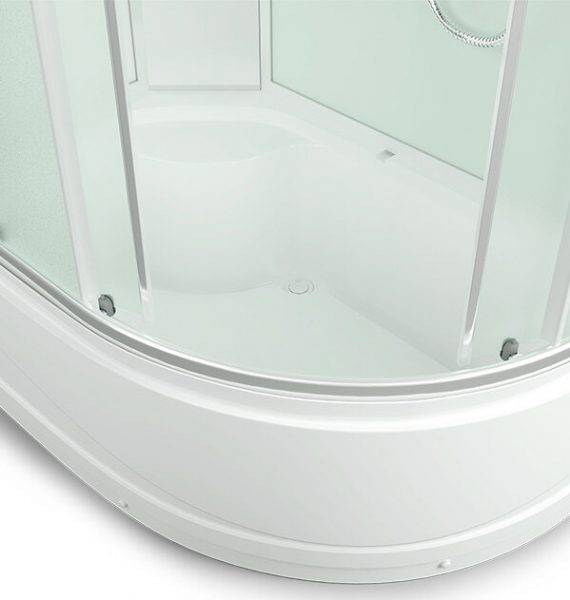

Инструкции по установке поддонов

Правила монтажа часто зависят от материала, из которого изготовлен поддон, поэтому рассмотрим четыре популярных варианта. Акриловые и стальные модификации распространены больше, а чугунные, мраморные и керамические встречаются реже.

Стандартный цикл работ по монтажу и подключению поддонов для душа включает ряд традиционных этапов:

После выполнения установки и фиксации поддона можно смело приступать к финишным этапам работ:

№1 — монтаж акриловых моделей

Акриловые решения имеют самый малый вес, доступную цену и продаются во множестве форм и размеров. Такие модели комплектуются кронштейнами, ножками и другой арматурой, которая помогает осуществить монтаж и закрепить поддон на основании.

Недостатком конструкции во многих дешевых моделях является отсутствие армирующей поддержки под днищем, поэтому при выборе нужно уделить внимание тому, чтобы днище было укреплено. Шаг 1

Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор

Шаг 1. Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор.

В ряде изделий используется опорный каркас на основе пластика или металла. Отверстия для монтажа ножек будут находиться именно в таком каркасе.

При вкручивании опор нужно следить за тем, чтобы длина ножек была не меньше высоты сифона. Также все опоры должны вкручиваться на одну и ту же высоту (потом можно будет регулировать горизонтальное положение поддона с помощью уровня)

Шаг 2. Монтаж сливной системы. Необходимо подключить поддон к канализации, поставив изделие на ребро. Внутрь вставляется комплектная втулка, которая используется для соединения.

На выступающий конец втулки надевается патрубок сифона. Чтобы не допустить протечек, места соединения промазываются клеем. Можно использовать эпоксидный клей или эпоксидный пластилин. Соедините патрубок и втулку, а сверху замажьте соединение герметиком.

В некоторых моделях душевых кабин может использоваться система соединений с паронитовыми или полимерными прокладками. В таком случае пользоваться клеем не нужно. Поставьте поддон на ножки, проследив, чтобы край сифона не касался пола.

Шаг 3. Регулировка положения поддона. Теперь пришло время откорректировать горизонталь конструкции. Для этого вращаем ножки, положив на стенки поддона (пазы, в которые будет монтироваться ограждение душевой кабины) уровень.

Горизонтальность нужно проверить на всех бортиках поддона. Если изделие устанавливается в упор к стене или углу помещения, то тогда необходимо смазать контактирующие между собой поверхности клеем и плотно прижать.

Нужно подождать, когда клей подсохнет, после чего усилить герметизацию с помощью герметика, нанеся его слой на место контакта бортиков поддона и стены.

Шаг 4. Подключение сифона к отводной трубке канализационной системы, установка декоративного кожуха, который идет в комплекте с поддоном.

Использовать душевую кабину рекомендуется через 6-10 часов после полного высыхания герметика и клеевого состава.

Монтаж душевого поддона — это первый шаг для установки душевой кабины. Читайте, как установить полукруглый акриловый поддон. Это проще, чем вы думаете!

Установка душевого поддона своими руками не представляет трудностей, если умело выбрать модель, соответствующую месту, в котором будет выполняться установка. Покупая поддон, вы должны выбрать тот, который проще всего установить. В первую очередь речь идет о высоте поддона и расположении отверстия для стока воды. Посмотрите, в каком месте находится вход в канализацию в ванной комнате, и на какой высоте. Низкий поддон вам удастся подключить, если вход в канализацию находится очень низко, непосредственно над полом или даже в полу. Если вход находится чуть выше, выберите более высокий, потому что только тогда удастся обеспечить снижение трубы от сифона в канализацию.

Второй вопрос — это расположение слива на полу в ванной. Вопреки расхожему мнению, небольшое расстояние между сливом поддона и входом в канализацию не облегчает подключение, потому что трудно уместить сифон и согнуть трубу. Лучше, чтобы слив был немного дальше, чтобы было место для выполнения подключения к канализации.

Третий вопрос — это выбор самого сифона, который, как правило, нужно докупить отдельно. Выбирайте самый низкий сифон, особенно если вы планируете устанавливать низкий поддон.

Видео в тему

Трапы для душа есть разной конструкции: обычные, которые выглядят как круглая или квадратная сеточка в полу, как лоток. Есть более современные модели — пристенные. Душевой лоток и пристенный трап необходимы, если кабину делаете с большим расходом воды. В этом случае обычная конструкция может не справляться с отводом и требуются более производительные модели. А в лотке может стоять и два сливных устройства. Особенности их монтажа в видео от одного из производителей.

Один из способов гидроизоляции душевой кабины

И еще один тип гидроизоляции

Водные процедуры – обязательный ежедневный ритуал человека. Но как быть владельцам малогабаритных квартир, где размеры санузла не позволяют разместить всю желаемую сантехнику? Компактная душевая кабинка – современная альтернатива традиционной ванне. А многообразие материалов для ее обустройства позволяет превратить ее в стильную душевую. Согласны?

Она не требует много места, экономит воду и время, отведенное на гигиенические процедуры. А самое главное – такую конструкцию вполне доступно выполнить самому, по собственному дизайну и замерам. Давайте рассмотрим подробней, как изготавливается душевая кабинка из плитки в трех вариантах исполнения — с готовым или самодельным поддоном, а также без него.

Мы расскажем о том, как самостоятельно построить душевую из плитки, какие материалы и инструменты для этого потребуются

Также в статье содержатся советы экспертов и основные нюансы, на которые стоит обратить внимание при строительстве. А размещенные в материале видеоролики наглядно демонстрируют обустройство поддона из плитки для душевой кабинки. Хотя сегодня в магазинах сантехники можно подобрать обстановку под любой интерьерный стиль, самодельные душевые кабинки не теряют популярности

Основные причины – объемные габариты и внушительная стоимость действительно качественных фабричных изделий

Хотя сегодня в магазинах сантехники можно подобрать обстановку под любой интерьерный стиль, самодельные душевые кабинки не теряют популярности. Основные причины – объемные габариты и внушительная стоимость действительно качественных фабричных изделий.

Бюджетные варианты чаще всего изготавливают из недорогого пластика и с дешевыми комплектующими, которые вскоре проявляют себя во всей красе в виде . Часть из них можно устранить своими руками, а для ремонта отдельных элементов душ-кабины предстоит обратиться к мастерам.

Цветовое оформление пластиковых кабинок довольно скудное – чаще всего они выпускаются в белом или серебристом цвете, тогда как керамические элементы позволят оформить душевой уголок в одном стиле с ванной комнатой

Дополнительно многие кабинки комплектуются всевозможной электроникой – от радиоточки до парогенератора, световых эффектов и душа Шарко, необходимость которых весьма сомнительна, а вот стоимость сантехники они увеличивают ощутимо.

Кроме того, фабричные изделия изготавливаются по стандартной размерной линейке, которая не всегда подходит к малогабаритным комнатам в дачных домиках или квартирах старой застройки, где на счету каждый сантиметр.

Заводские кабинки требовательны к ровности поверхностей пола и стен, а при изготовлении самодельного душа эти погрешности можно устранить в процессе строительства

Поэтому самодельный душ из плитки имеет ряд преимуществ:

• Надежность и простота – конструкция с облицовкой из керамики куда прочнее пластиковых стенок стандартных душевых кабин, поэтому прослужит долго.
• Возможность создать оригинальный дизайн – помимо формы для самой кабинки можно поэкспериментировать и с ее оформлением, ведь ассортимент мозаики, плитки и керамогранита очень разнообразен.
• Безопасность и экологичность – керамика не проводит электричество и не выделяет неприятных запахов (в отличие от некоторых видов пластика) .
• Легкий уход – ухаживать за плиткой просто, она не желтеет, нетребовательна к моющим средствам и без труда очищается от известкового налета после жесткой воды и мыльных потеков.

Недостатков у плиточной кабинки не так уж и много (конечно, если ее монтаж выполнен по всем правилам и с соблюдением уклона). В основном отмечают плохую звукоизоляцию, которая решается укладкой дополнительного слоя под стяжку или установкой готового поддона.

Также многим кажется, что принимать душ, стоя на холодной плитке, не очень комфортно. Но на самом деле керамика быстро нагревается под теплым потоком, да и при желании под такую облицовку можно установить систему «теплый пол» и дополнительный теплоизолирующий слой.

Преимущества душевой кабины

Шторы

Различные комплектующие для будущей кабины можно покупать, руководствуясь необходимостью и собственным вкусом. Комбинированные кабины смотрятся очень оригинально и привлекательно, но зато и обходятся значительно дороже. Выбор зависит только от вкуса дизайнера и от его умения создавать разнородные композиции. Интересно выглядит самодельное основание с отделкой периметра кафельной плиткой, но можно и самостоятельно смонтировать обычные шторки для душа.

Современные материалы и простота их монтажа позволяют достаточно легко создавать такие конструкции, как душевая кабина из поликарбоната своими руками, а вместо поликарбоната нередко используют стекло, пластмассу или детали из стеклопластика.

Почему такая кабина с душем лучший вариант

Самодельная конструкция из плитки имеет ряд преимуществ:

1. Плитка — экологичный и безопасный материал, который не проводит электричество и не подвержен возгоранию.
2. За кафелем легко ухаживать при помощи простых моющих средств.
3. Если сравнивать с заводскими кабинами, цветовой выбор которых ограничен, использование керамической плитки позволяет воплотить в реальность любую цветовую фантазию.
4. Душевая из плитки впишется в помещение с любыми габаритами.
5. Керамика позволяет скрыть погрешности ремонта и выровнять поверхность стен.
6. Цена сантехники из плитки будет существенно дешевле заводского варианта.

Недостаток у такой сантехники один — невысокая звукоизоляция. Эта проблема решается при помощи дополнительной укладки под стяжку звукоизолирующего слоя.

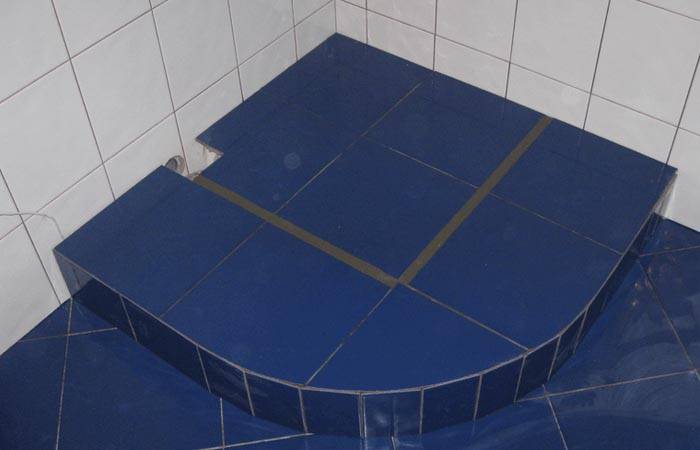

Возведение подиума

Как можно приподнять кабину выше, чем на 10 см? Ответ банален – установить конструкцию на подиум. Перед его возведением измеряют уровень подъема, которого будет достаточно для быстрого оттока воды.

Гофрированная труба одним концом соединяется с канализацией, а другим – со сливом поддона, установленного в необходимом месте ванной комнаты. Гофра не должна прогибаться или быть слишком натянута. В поддон душевой наливают воду и приподнимают его, отслеживая высоту, на которой вода будет уходить с оптимальной скоростью. Подходящая высота измеряется и на ее уровне возводится подиум.

Существуют несколько наиболее часто используемых материалов для сооружения подиума:

• кирпичи — стойки к влаге, удобны в использовании. С ними осуществимо множество дизайнерских идей;
• пеноблоки — прочны, бюджетны и водостойки, высота одного блока равна 15 см — оптимальному уровню подиума в большинстве случаев;
• дерево — долговечно и прочно, чтобы предотвратить появление грибка древесину покрывают антисептиками, а затем краской или олифой;
• бетон — прочен, долговечен и влагоустойчив, главный недостаток — для застывания подиума потребуется более 10 дней.

Инструкция

Оптимально, если подиум для кабинки будет строго по размерам поддона, что бы не скрадывать лишнее пространство. Поэтому, для удобства, изготавливают специальный шаблон.

Лучший способ сделать шаблон – положить поддон на выбранный материал и обвести.

С учетом неоднократного применения шаблона стоит выбирать более прочную основу, например, фанеру. Она не потеряет своей формы и не будет сминаться при использовании

Это важно, чтобы итоговые размеры подиума подходили под габариты душевой

ШАГ 1. Готовый шаблон кладут на место, где планируется установка кабины и обводят по контуру. Затем его убирают, а место внутри контура грунтуют.

ШАГ 2. Подготавливают клеевой раствор: 30% монтажного + 70% плиточного клея + вода. Разводят его до консистенции жидкой сметаны. Такая смесь очень быстро застывает, поэтому количество получившегося раствора должно быть небольшим, но достаточным для использования в течение 5-10 минут.

При желании или неуверенности в собственной скорости работы, клей можно заменить раствором цемента. Но следует учесть, что окончательное высыхание потребует не меньше пяти дней.

ШАГ 3. После того, как нанесенная грунтовка высохнет, пространство внутри контура покрывают клеем и на него выкладывают пеноблоки, оставляя место для соединения слива душевой и канализационной трубы.

ШАГ 4. Сверху на пеноблоки кладут шаблон. Ориентируясь по нему покрывают стенки подиума более густым раствором клея (он получится при уменьшении или полном отсутствии воды). Затем, с помощью уровня, выравнивают их.

ШАГ 5. Когда клей по бокам полностью высохнет шаблон убирают и покрывают раствором верхнюю часть подиума. Затем выравнивают ее по уровню (в этом случае готовые края послужат маяками).

ШАГ 6. В последнюю очередь полностью высохший подиум облицовывают кафельной или керамической плиткой. Чтобы кафель подходил по форме его выкладывают на подиум, сверху кладут шаблон и обводят по контуру. Затем выпиливают плитку по намеченной линии

При наклеивании кафеля важно оставить место под коммуникации

ШАГ 7. Швы между плитками затирают и расшивают. Душевую кабину можно устанавливать на следующий день после отделочных работ.

При формировании подиума важно тщательно проверять качество стыковки трубы и слива. В случаях, когда его высота будет большой для удобства пользования можно сформировать к нему ступеньку по такому же принципу
