Инструкция: как сделать двухкамерный септик из бетонных колец

Проведение расчетов

Рассчитать требуемый объем резервуаров можно на примере семьи, состоящей их четырех человек. В среднем на жизнедеятельность каждого из них расходуется 200 л воды в сутки, что составляет суммарный объем 0,8 м³. Если в доме гостят друзья или родственники, то общий сброс может достичь 1,5 м³. При проектировании закладывается показатель, равный трем суточным объемам стоков. То есть, необходимо заложить колодец емкостью 4,5-5,0 м³.

Далее следует определиться с кольцами. Их условная емкость рассчитывается по простой математической формуле путем умножения квадрата внутреннего радиуса на 3,14.

В результате получаем такие данные для стандартных труб высотой 90 см со следующим сечением:

• 100 см — 0,7 м³;
• 150 см — 1,4 м³;
• 100 см — 2,8 м³.

Таким образом, потребность в кольцах только для сбора жидкости будет следующая:

• 100 см — 7 шт;
• 150 см — 4 шт;
• 100 см — 2 шт.

Это только потребность в ЖБИ для строительства первого резервуара.

Для возведения фильтрующего колодца потребуется на 1 кольцо больше. Нижнее изделие будет использоваться для засыпки щебня и песка. Именно столько нужно этих материалов, чтобы обеспечить качественную очистку стоков.

Как определить необходимый объём септика

Наиболее подробно нормативы по устройству септиков прописаны в СТО НОСТРОЙ 2.17.176-2022 «Автономные системы канализации с септиками и сооружениями подземной фильтрации сточных вод». Там указано, что рабочий объем септика должен быть равен трехкратному суточному притоку при расходе сточных вод до 5 м³ /сутки. Этот показатель базируется на других нормативах, в частности, СП «Внутренний водопровод и канализация зданий».

Норма по суточному водопотреблению одного человека – около 200 л (СП ). А значит, для постоянно проживающей в доме семьи, например, из пяти человек, нужен септик объёмом не менее 3000 л (3 м³). При более точном расчете всегда учитывают количество и тип сантехнического оборудования с коэффициентом неравномерности использования. Величина расхода воды для различного сантехнического оборудования указана в том же СП (приложение А, таблица 1).

Одно из преимуществ септика из колец – возможность легко обеспечить необходимый объём: за счёт количества колец и количества соединенных друг с другом отдельных камер (резервуаров) очистного сооружения. Согласно СТО НОСТРОЙ, однокамерные септики сооружают при расходе сточных вод до 1 м³/сутки, двухкамерные – до 10 м³/сутки, трехкамерные – свыше 10 м³/сутки. Однако несколько камер может потребоваться не только тогда, когда нужен большой рабочий объем септика. Но и, например, тогда, когда грунтовые воды не позволяют делать один глубокий септик. Причем, конфигурация сооружения из нескольких камер может быть любой – в ряд, треугольником, буквой «Г» и др.

В СТО НОСТРОЙ оговорены и допустимые габариты септика. Его рабочая глубина (расстояние от уровня сточной воды до его дна) не должна быть более 2,5 м и менее 1,2 м. Рабочая ширина – не менее 0,75 м, длина или диаметр (для круглых в плане септиков) – не менее 1 м.

Часто встречается заблуждение относительно септиков из бетонных колец: чем больше камер – тем лучше очистка, поскольку больше ступеней механического отстаивания сточных вод. Казалось бы, железная логика, однако она ошибочна. Ведь рабочей физической величиной в септике является гравитация. Количество камер в бетонном септике или перегородок в пластиковом никак не влияет на эту величину. Разве что в первой камере будет больше осадка, и это, возможно, упросит процесс откачки отстоявшегося ила. Неслучайно в СТО НОСТРОЙ 2.17.176-2022, где обобщён огромный опыт применения очистных сооружений, говорится, что при объёме септика до 3 м³ достаточно одной камеры. Принципиальное значение при очистке имеют не количество камер, а объём септика и протяженность маршрута движения стоков. Поэтому лучше по возможности использовать бетонные кольца большего диаметра – 1,5-2 м. Чем больше кольца, тем более протяжённым будет расстояние от входящего до выходящего патрубка, что улучшит гидравлику септика и повысит эффективность очистки стоков.

Что такое септик

Это емкость, представляющая собой герметичный корпус. Он может быть разделен на несколько совмещенных или отдельно стоящих секций. Посредством патрубка с одной стороны к нему подсоединяется канализационная линия. С другой через трубу выходят обработанные (очищенные) стоки. В результате примерно 90% взвешенных веществ задерживается в отстойниках. Затем воды подвергаются биологической очистке в песчано-гравийных фильтрах или на поля подземной фильтрации.

Такая система не является полноценной, поскольку не происходит самостоятельной утилизации отходов. Поэтому необходимо откачка из выгребной ямы. Очистка происходит ежеквартально. Но частота зависит от объема емкости и скорости наполнения.

Этапы монтажа очистного сооружения

Чтобы установить систему, специалисты проводят работы в следующем порядке:

• Выбирается место для установки. Проводятся расчеты и создается специальная схема монтажа, которая учитывает все особенности почвы и объемы, которые требуются заказчику. Стоит отметить, что для выбора места всегда ориентируются на уровень грунтовых вод и монтируют ее выше этого уровня, чтобы конструкция не страдала от излишнего воздействия влажной среды.
• Выкапывается специальная яма той глубины, которая была предусмотрена расчетами. Также учитывается диаметр колец, устанавливаемых в конструкцию.
• Проводитсяустановка колец и подведение труб слива из дома. Для этого используется специальная техника. Обычно это подъемная техника. При ее использовании существенно сокращается срок монтажа готовой конструкции.
• Проводятся работы, которое обеспечивают качественную герметизацию швов и стыков колец. Для этого этапа используются надежные материалы, которые хорошо выдерживают эксплуатацию во влажной среде и имеют высокую устойчивость к другим видам воздействия. Работы проводятся не только с внутренней, но также и с внешней стороны, что обеспечивает высокое качество итогового результата.
• Проводятся работы по обратному засыпанию колодца. Конструкция считается завершенной.

Разновидности

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:

Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.

Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике. Двухкамерное очистное изделие

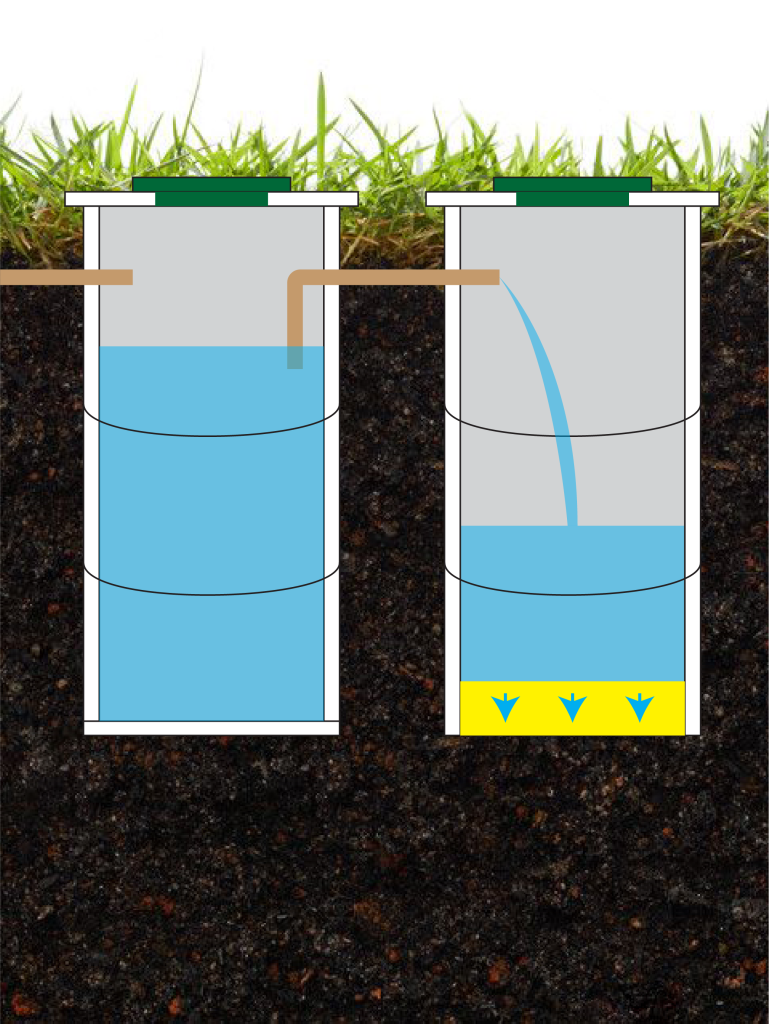

Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса

Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.

Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах

Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.

Строительство камер септика без дна допускается в двух случаях:

1. При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
2. Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.

Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.

Очистное сооружение без откачки

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.

По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.

Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.

В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод. В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.

Советы по эксплуатации септика

• Заливать предварительно воду в начале его использования не надо, если есть септик у соседей возьмите пару ведер осадка, для ускорения запуска вашего септика
• Очистка осенизаторской машиной потребуется тогда когда уровень осадка подходит к нижней границе входного или выходного тройника на 200-250 мм. Минимальное значение 100 мм. При выгрузке осадка рекомендуется оставлять его часть для правильной работы септика
• Нельзя сбрасывать в септик бытовой и пищевой мусор, а также использовать в домашнем хозяйстве химически активные вещества. В моющих средствах не должны содержаться хлор, фосфаты, ГМО, химические и нефтехимические компоненты.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Монтаж

Видео в конце статьи наглядно показывает устройство септика. Если вы решили делать очистное сооружение из ж/б изделий своими руками, то его строительство ведётся в такой последовательности:

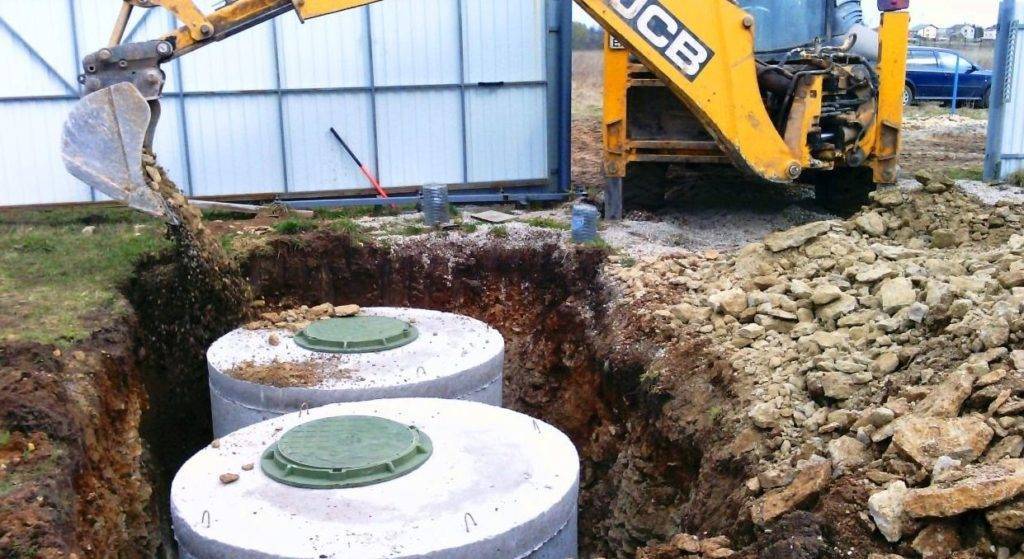

1. Котлован под септик можно выкопать лопатой или при помощи строительной техники. При этом габариты ямы должны немного (на 20 см) превосходить размеры колец.
2. Теперь необходимо подготовить основание на дне ямы под бетонные кольца. Можно уложить заводскую бетонную плиту или выполнить основание из монолитного бетона. Для этого вяжется арматурная сетка с ячейками 20х20 см, укладывается на дно и заливается бетоном слоем не меньше 20 см. Причём бетонная основа может делаться под каждый из колодцев или быть общей для всех камер.
3. Теперь на подготовленную основу устанавливаются ж/б элементы. После сооружения колодца в его стенках размечаются и пробиваются отверстия под трубопровод и тройники. Для этого можно использовать болгарку и перфоратор.
4. Далее между колодцами устанавливают соединительные трубопроводы и подключают сливную трубу.

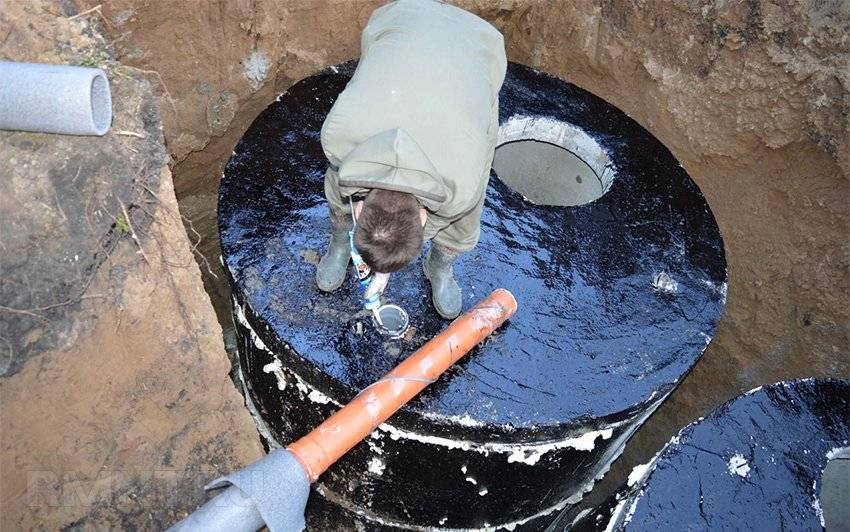

5. Выполняем гидроизоляцию бетонных колец. Для этих целей наружную поверхность необходимо обмазать жидкими полимерными мастиками, битумным составом или жидким стеклом. Также для этих целей можно использовать специальную бетонную смесь с добавками, которая сделает кольца водонепроницаемыми. С особой тщательностью заполняются швы между элементами.
6. Устанавливаем крышки над камерами. При этом крышки над первым и вторым отстойником должны иметь люки для удаления осадка.
7. Теперь сооружаем вентиляцию. Для этого в крышке над второй камерой устанавливаем вентиляционную трубу, возвышающуюся над поверхностью земли на 50 см.
8. На данном этапе можно выполнять обратную засыпку. Грунт засыпается между стенками котлована и конструкцией и трамбуется через каждые 20-30 см. Крышка засыпается грунтом так, чтобы люк был на поверхности.

Обслуживание очистного сооружения из ж/б колец сводится к наблюдению за уровнем сточной жидкости во всех камерах. При необходимости выполняют их очистку.

Видео об устройстве двухкамерного очистного сооружения из бетонных колец:

Блиц-советы

1. В условиях, когда септик вынужденно размещается слишком далеко от дома и трубопровод между ними превышает в длину 20 метров, рекомендуется через интервалы в 15-20 м, особенно на поворотах, устраивать специальные ревизионные колодцы. Они позволят следить за состоянием трубопровода и при необходимости оперативно и эффективно прочищать трубы без необходимости их откапывать и демонтировать на всем участке.
2. В продаже можно приобрести бетонные обручи с абсолютно глухим дном. Они оптимальны для емкостей-отстойников и не нуждаются в дополнительном бетонировании дна.
3. Для снижения частоты вызова ассенизаторской техники, вследствие быстрого наполнения емкости твердыми отходами и для уменьшения их количества, можно использовать специальные биоактивные добавки.
4. Чтобы сэкономить деньги и время, желательно сначала вырыть универсальный котлован для канализационной емкости, а уж затем делать заказ бетонных колец. Это позволит использовать разгрузочную технику сразу для установки колец из машины прямо в яму.
5. В качестве бетонных перекрытий колодцев, желательно использовать плиты с уже встроенными в них люками. Это позволит не только постоянно мониторить процесс заполнения септика, очищая его от нечистот до превышения ими критического уровня, но и вносить в резервуар растворы с особыми бактериями, катализирующими разложение отходов и уменьшающими зловоние.
6. Для максимально эффективного проветривания конструкции, вентиляционные трубы желательно подводить к каждому колодцу отдельно.

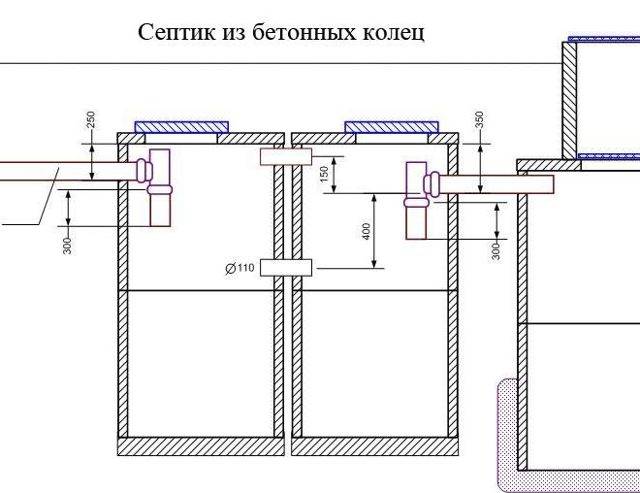

Как устроить септик из бетонных колец своими руками, схема и этапы работ

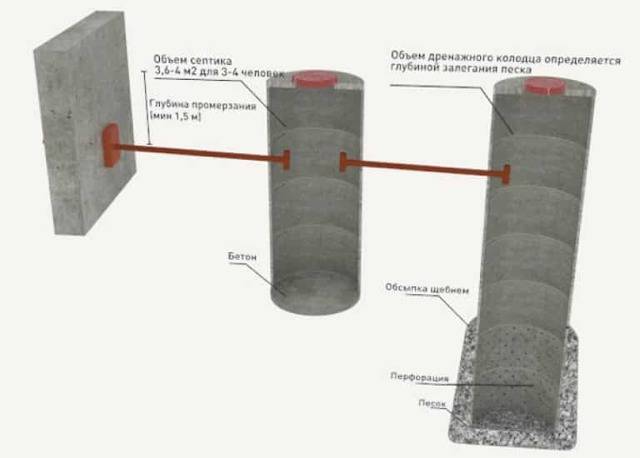

Рассмотрим этапы работ по устройству септика с двумя камерами. Первая будет представлять собой отстойник, а вторая природный грунтовый фильтр. Общий объем двух камер должен быть таким, чтобы обеспечить прием стоков в количестве, равном объему жидкости, поступающей из дома за 3 дня.

Установлено, что каждый человек тратит 200 л воды в день. Значит, для семьи, состоящей из 4 человек, минимальный объем септика составит около 2,5 м³. Для этого достаточно всего два полутораметровых кольца. Однако нужно учитывать и глубину промерзания грунта. Поэтому понадобится еще, как минимум два кольца, которые будут сверху.

производим выгрузку колец из кузова автомобиля на том месте, где планируем копать котлован. Два кольца кладем непосредственно на место. Расстояние между ними делаем не более 1 м;

Септик из бетонных колец своими руками

• во втором кольце с помощью перфоратора выдалбливаем много отверстий по всей поверхности. Они нужны для дренажа. Их размер не должен быть менее, чем 50х50 мм, так как маленькие имеют свойство со временем замыливаться;

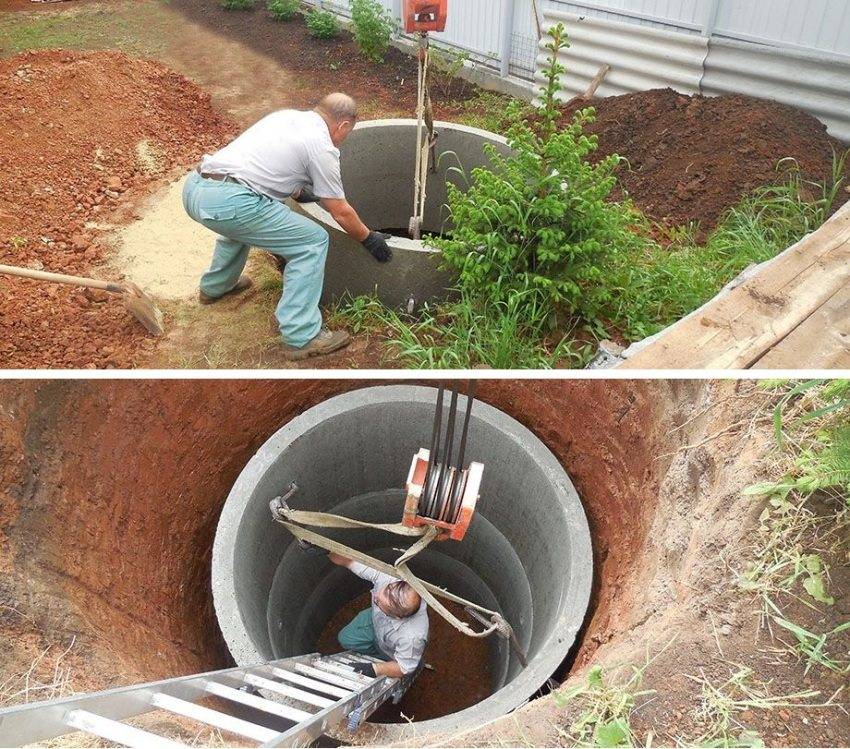

• начинаем копать грунт прямо внутри кольца. По мере выемки грунта делаем подкоп под стенки кольца. Это позволит ему постепенно опускаться в землю. Когда верхний край сравняется с уровнем земли, обмазываем его раствором цемента и ставим на него второе кольцо. Продолжаем рыть до тех пор, пока не окажется в земле и второе кольцо. После этого производим заливку дна бетоном, предварительно утрамбовав его. После застывания раствора устраиваем обмазочную гидроизоляцию битумной мастикой, в том числе и на стыках между кольцами;

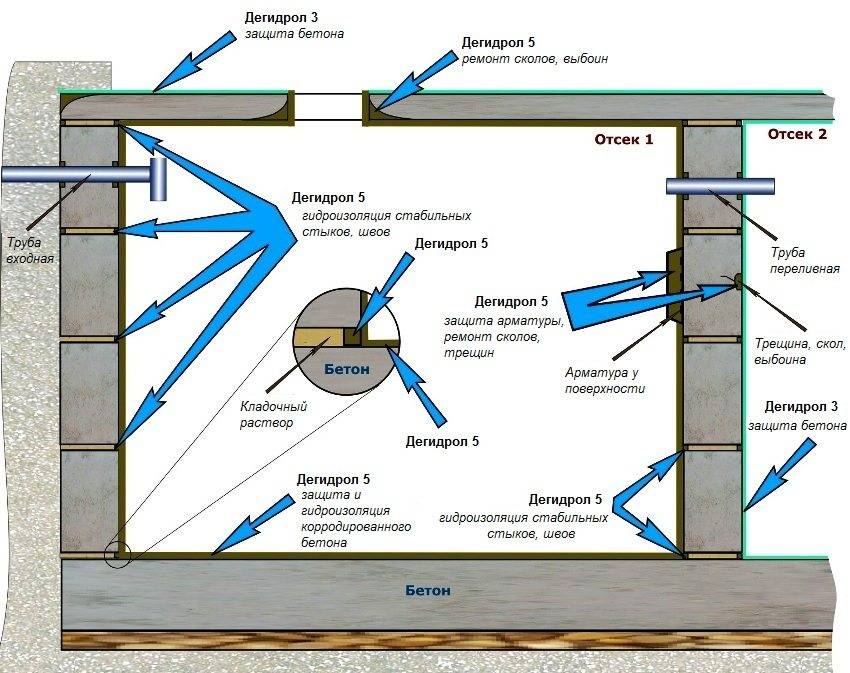

Схема герметизации швов и стыков колец из бетона

• закрываем верхнее кольцо крышкой с люком для выгрузки субстрата, который будет постепенно накапливаться в отсеке. Трубы канализации заводим в емкость ниже уровня промерзания грунта, либо делаем их тщательную теплоизоляцию утеплителем;
• аналогично вкапываем кольца второго колодца. Только дно у него не нужно бетонировать, а наоборот стоит насыпать туда слой щебня для дренажа. Трубу между первым и вторым отсеком делают на нужной глубине, чтобы она не смогла замерзнуть.

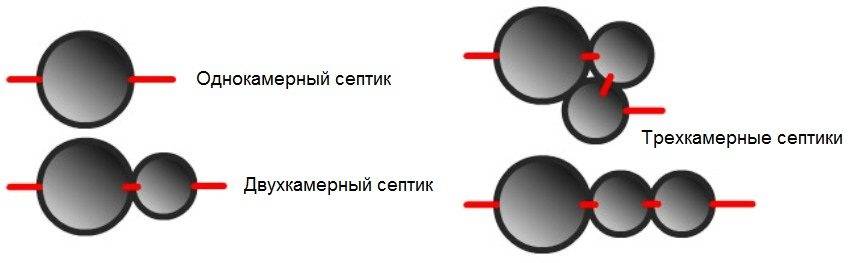

Вид сверху — варианты размещения бетонных колец септика

Полезный совет! Если в доме проживает много людей и водопотребление превышает указанные выше объемы, то не стоит копать глубокие котлованы. Это не удобно. Гораздо проще добавить еще и третий отсек, забетонировав дно во втором.

Нюансы процесса строительства очистителя из бетонных колец

Схема септика из бетонных колец своими руками предполагает производство работ по бетонированию дна. Оно не производится только в последнем колодце. Для бетонирования необходимо плотно утрамбовать дно и насыпать туда слой щебня толщиной 5 см. Затем укладываем арматуру и заливаем раствором еще на 5 см. Общий слой стяжки при этом получится 10 см.

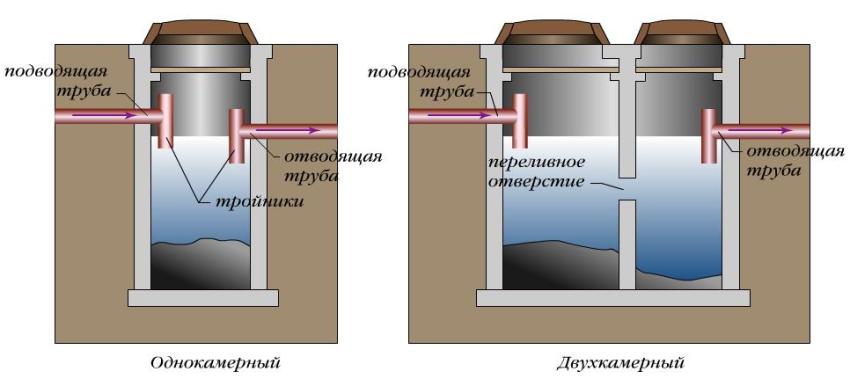

Однокамерный и двухкамерный септик из бетонных колец

Особенностью траншей под канализационные трубы является то, что для каждой последующей трубы траншею придется копать глубже на 20 см, чтобы обеспечить перепад высот. Поэтому и глубина самих колодцев тем больше, чем больше их порядковый номер.

Пробитые в кольцах отверстия для труб тщательно герметизируют с помощью любого герметика. Важнее всего это делать в выходных отверстиях. Крышки для колодцев должны быть снабжены канализационными люками. Это позволит с удобством производить их обслуживания при загрязнении. Кроме того, в крышках пробивают отверстия диаметром 100 мм и вставляют в него обрезки труб от канализации, оборудованные сверху зонтиками. Они играют роль вентиляционных труб.

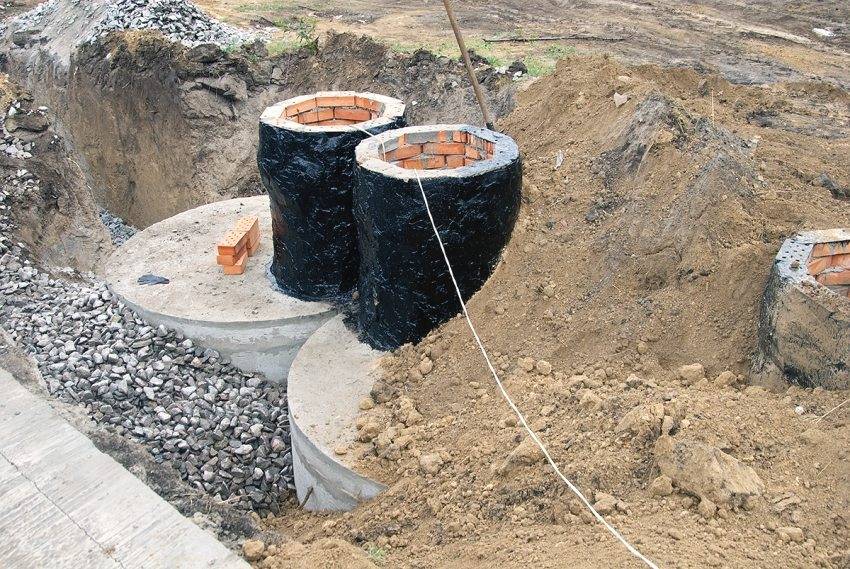

Пример обустройства бетонного септика своими руками

Выполнив все предложенные действия, мы построим своими руками септик для дачи без откачки. Ведь накапливаться будут только твердые составляющие отходов, а жидкие уйдут в землю, не причинив вреда экологии. Процесс строительства не представляет сложности, а результат вполне удовлетворит потребности любого домохозяйства.

Если же вы не обладаете временем или элементарными строительными навыками, можно заказать установку септика из бетонных колец под ключ. Стоимость выполненных работ придется в этом случае добавить к общей смете строительства.

За и против бетонных септиков

Существует ряд преимуществ и недостатков, которые стоит учитывать при сооружении бетонных септиков. Главные преимущества:

• высокая устойчивость к механическим повреждениям и прочность, обусловленная материалом изготовления (бетоном);
• максимальная простота технологии переработки и самой конструкции, что обеспечивает надежность использования. При установке такой конструкции отпадает необходимость использовать насос, проводить ток к месту питания и устанавливать дополнительные дренажные конструкции;
• габариты сооружения ограничиваются только потребностями заказчика, ведь на личной территории можно реализовать конструкцию любого масштаба;
• благодаря большому весу колец удается достичь того, что они не будут вытеснены из почвы в процессе использования даже в самых сложных условиях;
• устойчивость к агрессивному воздействию влажной среды, в которой эксплуатируется конструкция;
• использовать конструкцию можно долгие годы без необходимости дорогого обслуживания и замены отдельных элементов;
• относительно невысокая цена постройки, обусловленная технологическими особенностями и дешевизной бетона.

Отрицательные стороны использования септика:

• необходимость организовать надежную герметизацию швов на стыках колец, чтобы влага не попадала в грунт;
• вес строительного материала весьма внушительный, так что при установке конструкции, скорее всего, придется использовать специальную строительную технику;
• если участок изначально имеет повышенную влажность из-за грунтовых вод, то использовать бетон тут нельзя из-за его гигроскопичности;
• присутствует необходимость регулярно очищать емкость и обеспечивать откачивание переработанных жидкостей.
