Для чего нужен эжектор в насосной станции и как он работает

Самостоятельное изготовление эжектора

Простейшее устройство вполне возможно изготовить самостоятельно. Для этого понадобится тройник нужного диаметра и штуцер, который должен располагаться внутри этого тройника. В том случае, если штуцер слишком длинный, его понадобится обрезать или обточить. Если же, наоборот, короткий, то надставить хлорвиниловой трубочкой нужной длины, совпадающей со штуцером по диаметру. Поскольку устройство нужно будет закрепить на насосе, понадобится еще и переходник с углами, образующими необходимый поворот с переходом на трубу.

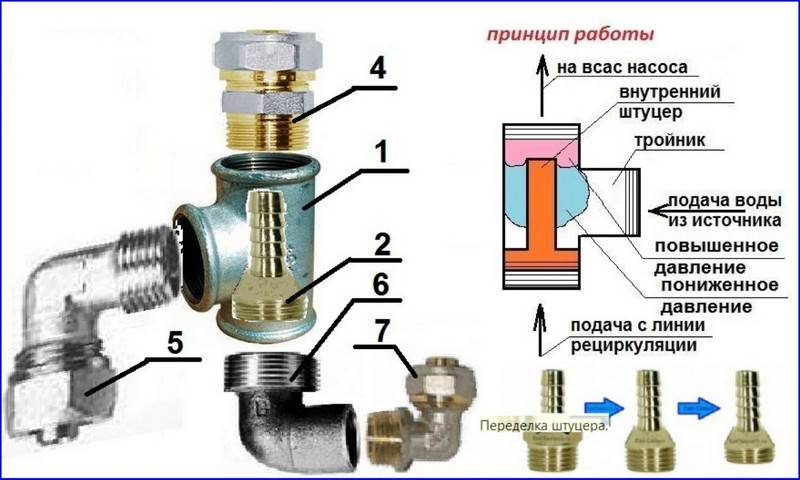

Составляющие для самостоятельной сборки эжектора: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

Процесс изготовления эжектора проходит в несколько этапов:

• Подготовка штуцера. Шестигранный элемент детали нужно обточить, получив из него конус с основанием чуть меньше, чем диаметр наружной резьбы штуцера. Резьбовая часть укорачивается, оставить можно не более четырех ниток резьбы. Затем резьбонарезным инструментом выправляем подпорченную резьбу и продолжаем ее с заходом на конусную часть, таким образом, чтобы штуцер легко можно было вкрутить в тройник.
• Подгонка деталей эжектора. В тройник до упора узкой частью вкручиваем штуцер. При этом выходное отверстие не должно заходить за грань среднего отверстия тройника более чем на 1-2 мм. Кроме того внутренней резьбы тройника нужно оставить не меньше, чем 4 нитки. Если оказалось, что не хватает резьбы тройника, еще немного  стачиваем резьбу штуцера. Если же выходное отверстие штуцера коротко, надеваем на него хлорвиниловую трубку, если длинное – стачиваем.

Сборка устройства

• . Проверяем соответствие деталей и окончательно вкручиваем штуцер, обязательно уплотняя резьбу любым подходящим герметиком. Далее собираем из подготовленных  элементов необходимый переходник для крепления на трубу.

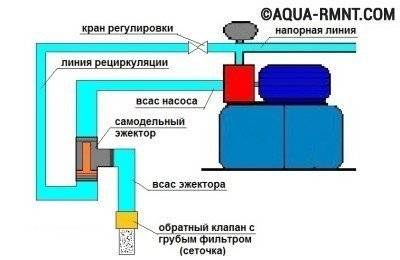

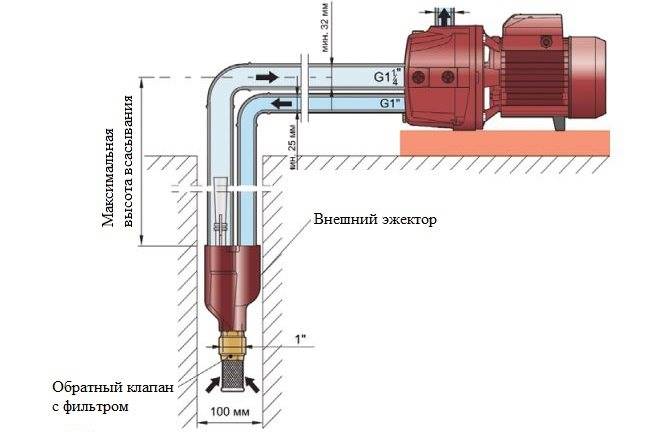

Схема включения нашего самодельного эжектора в линию насосной станции

Эжектор – незаменимое устройство для увеличения напора воды и обеспечения защиты от нежелательного сухого хода подающей установки. Его можно приобрести в комплекте с насосной станцией, а можно собрать самостоятельно. В любом случае он будет долго и эффективно работать, обеспечивая бесперебойную подачу воды даже из глубокой скважины.

Проверка давления в гидроаккумуляторе

При настройке насосного реле сначала определяют давление воздуха в пустом баке гидроаккумулятора, которое должно быть равно 1,5 атм. Однако во время транспортировки или длительном хранении насоса в гидробаке происходит небольшая утечка воздуха, что впоследствии снижает напор воды в баке.

При измерении давления в насосном аппарате пользуются автомобильным или электронным манометром.

Для того чтобы определить давление гидроаккумулятора в насосном аппарате, надо отвернуть колпак, под которым установлен ниппель, присоединить к нему манометр и зафиксировать полученное значение. Если такой параметр оказался мал, то в него можно залить большое количество воды.

Для обеспечения мощного водяного напора давление воздуха должно быть равно как минимум 1 атм. В подобной ситуации можно обеспечить бытовые нужды небольших домов.

При большом напоре воды насосное устройство включается чаще, в результате чего уменьшается срок службы насоса. В то же время напор воды в водопроводе на даче остаётся таким же, как и в городе. В подобной ситуации можно принимать ванну с гидромассажем.

При маленьком напоре воды износ насосного аппарата становится меньше однако, в этом случае владелец квартиры квартиры может принять только обычную ванну с горячей водой, а не джакузи.

2 Как подключить насосную станцию?

Самое первое действие — должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед тем, как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Насосную станцию устанавливают на возвышенности на антивибрационный коврик

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
4. Прокладывается трубопровод.
5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

2.1 Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра. Для этого к ниппелю присоединяют манометр и производят замер.

2.2 Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

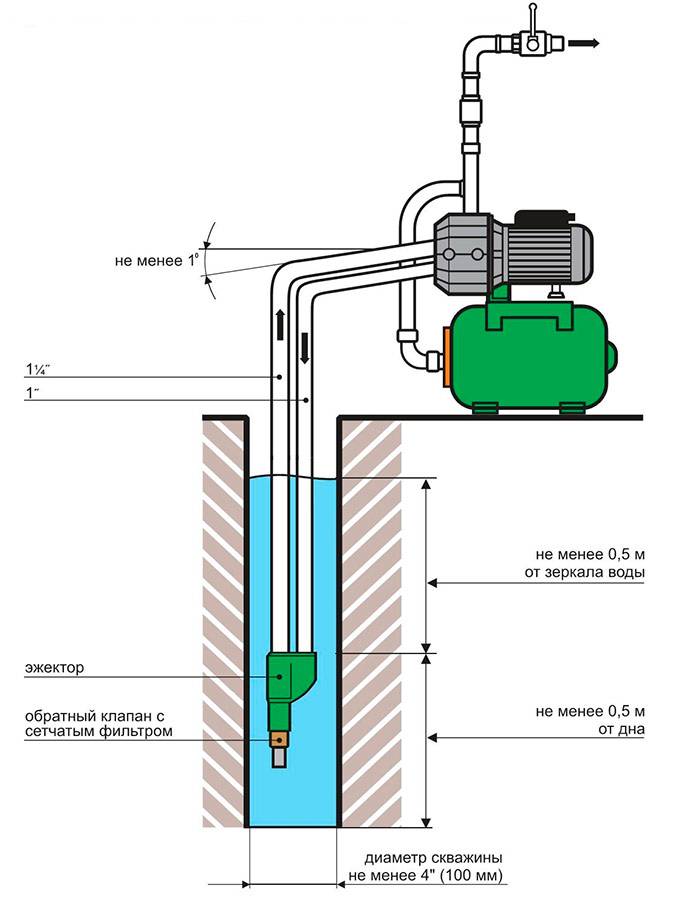

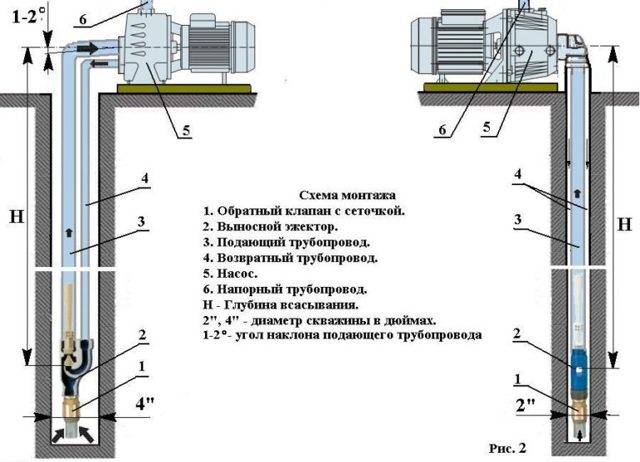

Схема установки насосной станции

1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
3. Конец трубы помещается в колодец или скважину.
4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
5. Все стыки герметизируются с помощью специальной пасты.
6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления .

Реле давления регулируется таким образом:

1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

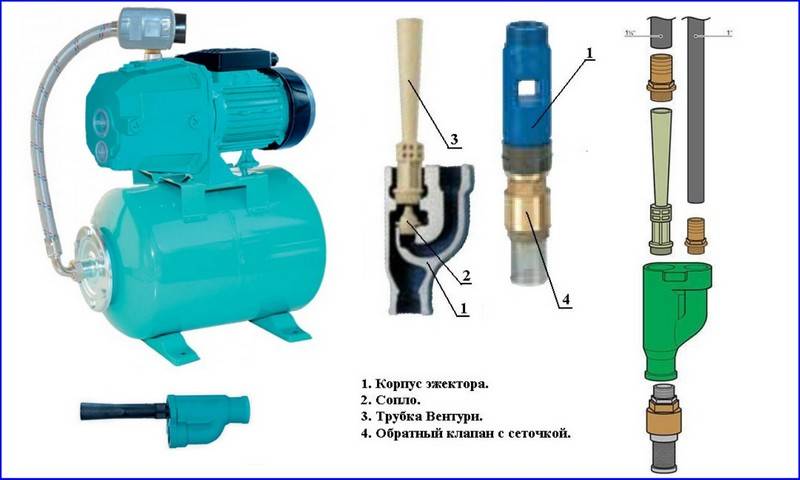

Принцип действия

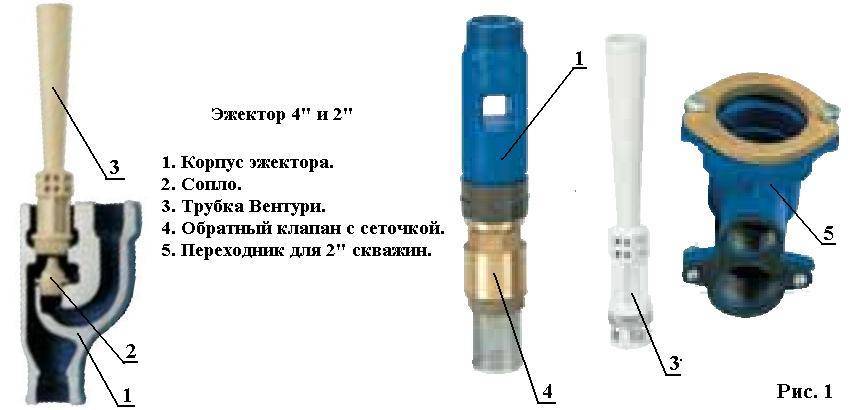

Эжектор конструктивно очень простое устройство. В его составе можно выделить следующие основные компоненты:

Сопло представляет собой патрубок, конец которого имеет сужение. Жидкость, истекающая из сопла, моментально ускоряется, вырываясь из него на огромной скорости. Согласно закону Бернулли поток жидкости с большими скоростями оказывает меньшее давление на окружающую среду. Струя воды из сопла попадает в смеситель, где создает значительное разряжение по своим границам.

Под действием этого разряжения в смеситель начинает поступать вода из всасывающей камеры. Далее объединенный поток жидкости через диффузор поступает дальше по трубам.

Фактически в эжекторе происходит передача кинетической энергии от среды с большей скоростью к среде с меньшей скоростью. Как это можно использовать в сочетании с насосом?

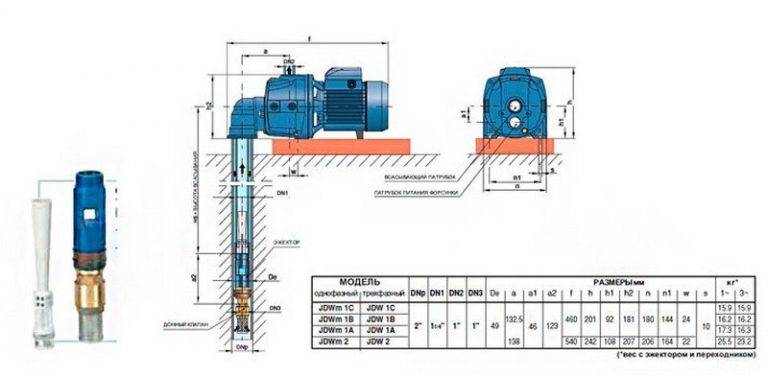

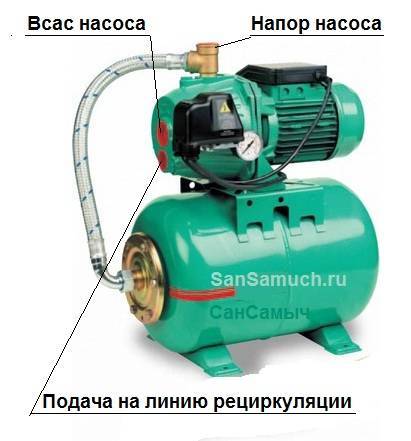

Эжектор включается в состав трубопровода, идущего от скважины к насосу. Часть воды, которую поднимает на поверхность, возвращается обратно в скважину к эжектору, образуя линию рециркуляции. Вырываясь с огромной скоростью из сопла, она уводит за собой новую порцию воды из скважины, обеспечивая дополнительное разряжение в трубопроводе. Насос в результате тратит меньше энергии для подъема жидкости с большой глубины.

С помощью вентиля, установленного на линии рециркуляции, можно регулировать объем воды, поступающий обратно в систему забора воды, и тем самым настраивать эффективность всей системы.

Избыток жидкости, незадействованный в работе рециркуляции, подается от насоса к потребителю, определяя продуктивность всей станции. В результате можно обойтись меньшим по мощности двигателем и не столь массивной насосной частью, которая прослужит дольше и будет потреблять меньше энергии.

Эжектор также облегчает запуск системы, относительно небольшой объем воды способен создать в трубопроводе достаточное разряжение и инициировать первоначальный забор воды, чтобы насос не работал продолжительное время вхолостую.

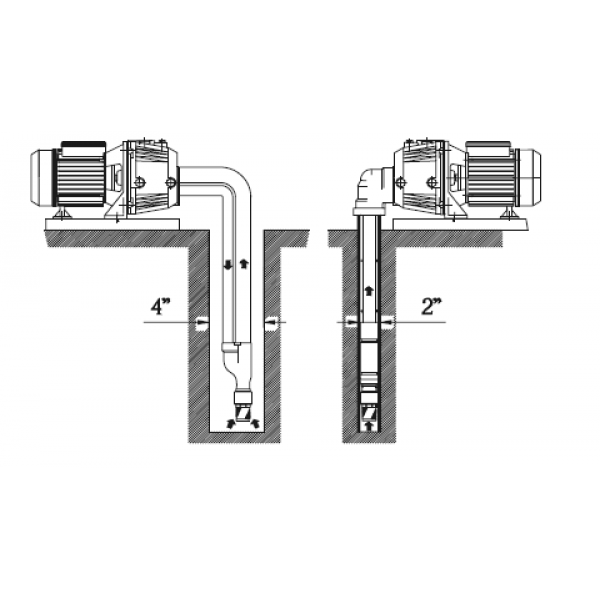

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

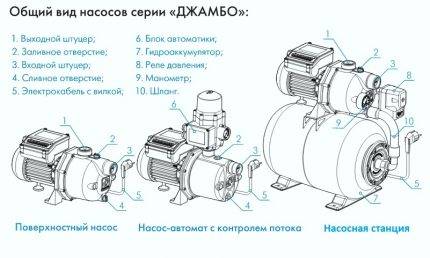

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода. Насосная станция

Насосная станция

Он бывает:

• эжекторным (иначе говоря – двухтрубным);
• однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Место установки насосной станции

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале

Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации

При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур

Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

• Расстояние, на которое станция будет удалена от скважины;
• Температурно-влажностный режим в месте, выбранном для установки;
• Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
• Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Изготовление эжектора

Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

• тройник с внутренней резьбой;
• штуцер;
• муфты, колена и другие фитинговые элементы.

Комплектующие для самодельного эжектора

Изготовление эжектора осуществляется по следующему алгоритму.

1. В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
2. В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
3. В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
4. В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.

Самодельный эжектор в сборе

Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.
