Фекальные насосы: виды, сферы применения, нюансы выбора и монтажа

Принцип работы и технические характеристики механизма насоса

Хотя это сложное устройство, работает оно просто. Турбина при вращении увлекает под давлением сточные воды в канализационную трубу, одновременно перемалывая твердые включения.

Перекачка стоков под давлением необходима, только если сантехнические приборы находятся ниже уровня почвы (в подвалах или полуподвалах). В этом случае сточные воды не могут из коллектора поступать в септик самотеком, их нужно перекачивать принудительно.

Здесь важен ежедневный объем фекальных вод и технические характеристики насоса:

• Производительность – количество стоков, которые механизм способен перекачать за 1 час (к примеру, 100-200 л/час);
• Потребляемая мощность – для использования в загородном доме хватит насоса небольшой мощности – не более 400 Вт/час;
• Высота столба (нисколько насос ниже уровня почвы) или глубина погружения механизма – для фекальных насосов 15 м максимально;
• Напряжение в сети – в частном доме, лучше устанавливать насосы с рабочим напряжением 220 В.

Характеристики используемого оборудования для откачки фекальных вод разнообразны, но в каждом случае можно подобрать оптимальные параметры прибора.

Виды насосного оборудования

Раньше для очистки резервуара сливной ямы использовалось простейшее приспособление в виде ведра на веревке. Понятно, что при таком способе очистки работающие испытывали массу неприятных эмоций. Намного удобнее использовать для очистки насосное оборудование.  Однако его нужно правильно выбрать.

Так, если взять обычный дренажный насос, то оборудование быстро выйдет из строя. Ведь дренажная помпа предназначена для откачки чистой воды, а содержимое сливной ямы содержит различные твердые примеси.

Поэтому для выполнения откачки канализационных резервуаров необходимо использовать агрегаты, которые могут справиться с  перекачкой массы с различными примесями. Такие модели называют фекальными.

Но и фекальный насос для выгребных ям нужно правильно подобрать, поскольку это оборудование выпускается в нескольких вариантах. В зависимости от места установки выделяют три типа. Рассмотрим, что это за оборудование.

Изолированные

Такой насос устанавливают в отдалении от выгребной ямы, опуская в резервуар шланг. Оборудование отличается мобильностью, их можно использовать для очистки разных объектов. Завершив работу, агрегат легко демонтируют и убирают на хранение. Достоинства этого варианта:

• невысокая стоимость, поверхностные модели стоят дешевле, чем погружные, поскольку его корпус не требует дополнительной защиты;
•  незначительный вес и простая установка позволяет использовать один агрегат для обслуживания нескольких объектов;
• моторный отсек оборудования не соприкасается с агрессивной перекачиваемой средой, что повышает длительность работы оборудования.

Но есть у поверхностных моделей и ряд недостатков. Это, прежде всего:

• невысокие показатель напора и мощности, по этим показателям погружное оборудование значительно превышает поверхностное;
• корпус поверхностного насосного оборудования не имеет надежной изоляции от попадания воды, поэтому при эксплуатации во время дождя нужно устанавливать насос под навесом;
• возникают сложности и при применении на морозе, в этом случае необходимо использовать специальный защитный кожух.

Погружной

Погружное насосное оборудование работает непосредственно в перекачиваемой среде. Поэтому насос выпускается в герметичном корпусе. Располагаться агрегат будет на дне сливной ямы. Для установки необходимо:

• при постройке резервуаров на стенах устанавливают специальные «рельсы», по которым агрегат можно опустить на дно, не допуская перекоса;
• перед этим в нижней части корпуса модели крепится всасывающий патрубок, а вверху крепится цепь или трос, при помощи которой можно будет извлечь оборудование в случае необходимости.

Погружные насосы нужно периодически обслуживать. Так, после 2000 часов работы требуется замена масла, а четыре раза в год оборудование нуждается в чистке. Если в процессе работы появится необычный звук (скрежет), то оборудование нужно извлечь и подвергнуть чистке. Обычно такие звуки появляются при попадании в рабочее колесо мусора.

Полупогружные

При использовании этого оборудования сам насос оказывается погружен в перекачиваемую среду, но моторный отсек остается на поверхности. Благодаря этому не требуется обеспечения абсолютной герметичности корпуса. Такие агрегаты, как и погружные модели, оборудуются автоматикой, позволяющей отключать мотор при падении уровня жидкости.

4 основные группы фекальных насосов

Еще есть несколько критериев классификации фекальных насосов: измельчительный механизм, диапазон температуры стоков и т.д.

Основными группами назовем:

1. Модели для откачки холодных сточных вод без измельчителя. Подобный вариант исполнения подходит для откачивания жидкости из бассейнов и ливневых колодцев, а также грунтовых вод с различных помещений. Важным моментом назовем то, что максимальная температура стоков не должна превышать показателя в 40 градусов Цельсия. Кроме этого не стоит забывать о том, что отсутствия измельчителя существенно повышает риск быстрого износа в случае, если в стоках есть примесь большой фракции.
2. Модели для откачки горячих стоков без измельчителя. Температура жидкости, которую будет перекачивать устройство, влияет на его эксплуатационные качества. Это связано с тем, что высокая температура делает некоторые материалы более пластичными. При работе под нагрузкой высокая степень пластичности стане причиной деформации и последующего износа основных элементов конструкции. Данные аппараты могут работать при температуре жидкости до 90 градусов Цельсия. Для обеспечения высокой износостойкости используются материалы, которые обладают высокой устойчивостью к воздействию высокой температуры.
3. Варианты исполнения, работающие с холодными стоками и имеющие измельчитель. Профессиональным оборудование можно назвать фекальные насосы, которые имеют устройство дробления крупных фракций примеси. У подобной конструкции есть измельчитель, способный легко дробить различные гигиенические средства, волосы, фекалии и другие примеси (конечно, железные болты и гайки и другие подобные элементы приведут к повреждению устройства). Фекальные насосы с этой группы наиболее подходят для эксплуатации в быту, так как температура стоков редко превышает показателя 40 градусов Цельсия.
4. Для горячей воды и измельчителем. Самые дорогие варианты исполнения фекальных насосов могут применяться в системе, которая будет отводить стоки с примесями крупной фракции температурой до 90 градусов Цельсия и выше.

Определившись с тем, из какой группы будет выбираться оборудование, можно уделить внимание основным эксплуатационным качествам.

Выбор конкретной модели

Конкретную модель можно выбрать по следующим критериям:

Материалу, из которого он изготовлен. Применение в самых неблагоприятных условиях определяет то, что корпус и остальные элементы конструкции должны выдерживать существенно воздействие. Как правило, распространенной проблемой является коррозия. Самыми устойчивы материалы к воздействию агрессивной среды канализационных систем можно назвать нержавеющую сталь, чугун и пластик.
Мощность. Как и обычные насосы, рассматриваемый следует выбирать по показателю мощности. Важным моментом является то, что высокая мощность не всегда говорит о высокой производительности
Современные технологии позволяют снизить электропотребление установленного мотора при сохранении высоких показателей производительности.
Если выбирается модель, которая имеет устройство измельчения фекалий, то следует уделить внимание строению крыльчатки. Некоторые фекальные насосы имеют функцию самоочищения зоны резания, что позволяет снизить вероятность засорения устройство и повышения его износа
Механизм самоочищения представлен крыльчаткой необычной формы.
Управление

Еще одной важной особенностью всех моделей можно назвать тип и расположение блока управления. Как правило, у погружных блок управления выводится наружу в виде пульта, а вот у других вариантов исполнения он может быть расположен на корпусе или также выведен наружу.
Наличие систем защиты от перегрева или короткого замыкания

По различным причинам насос может работать по недопустимой нагрузкой, что станет причиной его перегрева. Поэтому дорогие модели комплектуются различными защитными устройствами.

Кроме этого отметим, что главное не только правильно выбрать фекальный насос, но и провести его установку.

Обзор ведущих производителей

Ведущие производители, специализирующиеся на выпуске насосного оборудования, в стремлении улучшить рабочие характеристики агрегатов постоянно совершенствуют свою продукцию. У каждой торговой марки можно выявить присущие только ей конструктивные особенности.

Изделия итальянского бренда Pedrollo

Pedrollo – лучший итальянский производитель, продукция которого представлена более, чем в 160 странах мира. Производимой под этой торговой маркой оборудование отвечает международным стандартам качества UNI EN ISO 9001.

Агрегаты Pedrollo способны бесперебойно функционировать даже в условиях сильно загрязненной среды, диаметр включений которой достигают 50 миллиметров (+)

Особенностью продукции Pedrollo является то, что как наружные, так и погружные модели оборудуются рабочими колесами, которые параллельно выполняют функцию измельчителей. Такое решение удобно тем, что отметает необходимость приобретения дополнительного оснащения.

Вторая особенность агрегатов этого бренда – двухканальное исполнение рабочего колеса. Такое решение позволяет минимизировать риск засорения механизма волокнистыми включениями, что нередко случается с обычными моделями при запутывании вращающихся элементов.

Насосное оборудование Grundfos

Пользующаяся большой популярностью у покупателей продукция датской компании, название которой при дословном переводе обозначает «родник» как синоним чистоты, выделяется применением продвинутых технологий обработки воды.

Фекальные насосы Grundfos выделяются из насосной продукции применением при оснащении системы теплового реле и установкой регулирующего механизма рабочего колеса

Регулирующая система рабочего колеса в дополнении с установленным тепловым реле увеличивает рабочий ресурс агрегата и повышает его безопасность в процессе эксплуатации. Оборудование этой торговой марки способно обслуживать фекальную канализацию, кратковременные повышения температуры которой достигают порядка +35°С.

Много поклонников нашла модель «Grundfos seg», которая отлично справляется с застойными стоками, содержащими большое количество мусора. Цена изделия – 50 тыс. рублей.

Профессиональные агрегаты Calpeda

Итальянская компания является еще одним крупнейшим производителем на мировой арене. Она может похвастаться широким модельным рядом и огромной производственной линейкой.

Для долгосрочного периода эксплуатации и перекачки больших объемов идеально подойдет модель «Calpeda GMG», но за нее придется выложить порядка 100 тыс. р

Серия фекальных насосов этого бренда представлена четырьмя линейками: «GMG» – с измельчителями, «GMV» – с вихревым рабочим колесом, «GMC» – с одноканальным колесом, «GMN» – с многоканальным.

Джилекс – продукт отечественного производства

Лидером на отечественном рынке профессионального оборудования является торговая марка Джилекс. Производство компании было построено на опыте мировых холдингов с применением инновационных технологий.

Серия насосов «Фекальник» включает обширный модельный ряд агрегатов, отличающихся малогабаритностью, бесшумностью работы и обладающих широким функционалом

Насосы отечественного производителя можно использовать для перекачивания и транспортировки загрязненных вод, в которых присутствует повышенное содержание илистых и песчаных включений. Предельный размер фракций – 35 мм.

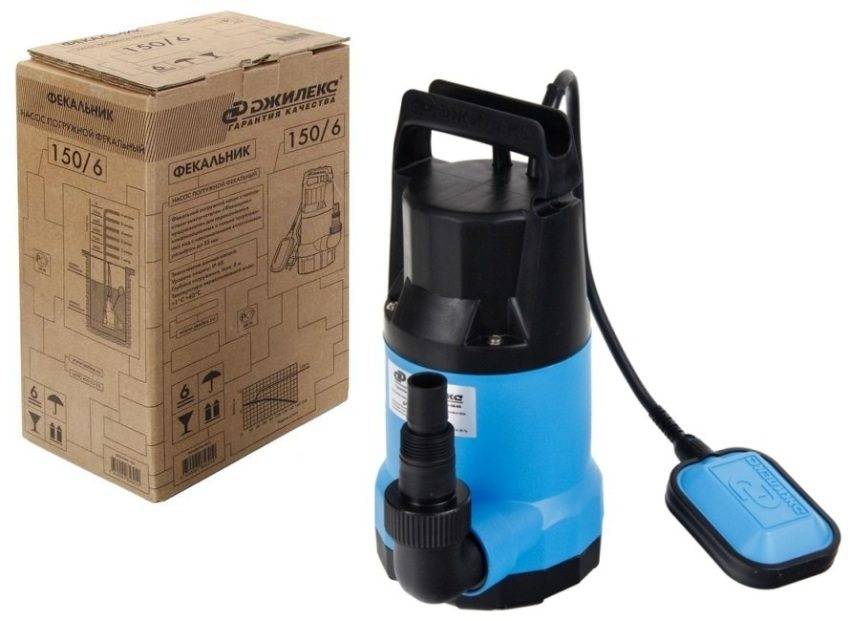

Отдельного внимания заслуживает бытовая модель «Фекальник 150/6», цена которой в среднем составляет 3 тыс. р. Агрегат не предназначен для профессиональных целей, но легко справляется с откачкой канализации в частном доме.

Общие правила и советы по подключению и эксплуатации канализационных насосов

Если вы планируете подключить насос для чистки выгребной ямы стационарно, то вместо мягкого шланга предпочтительней монтировать трубы из ПВХ. При этом герметизация соединения не обязательна, а утепление трубы для исключения промерзания в зимний период — обязательно. Кроме того, желательно вмонтировать обратный клапан, чтобы стоки не переливались обратно в яму после прекращения работы насоса, а также отсечной клапан (устанавливают в трубе для консервации системы канализации).

Для успешного функционирования насоса в стационарном режиме (а также для случаев непредвиденного отключения электроэнергии) потребуется дополнительный источник питания — электрогенератор (топливо — дизельное или бензин), оборудованный системой аварийного отключения и заземлением.

При монтаже насоса как стационарно, так и на период единичной чистки выгребной ямы обязательно следует провести испытания работы агрегата и настроить уровень срабатывания отключения поплавковым датчиком.

Для этого перед запуском проводят несколько пробных испытаний работы фекального насоса с использованием не стоков, а обычной воды. Именно на этом этапе отладки и настройки легче всего выявить возможные неполадки в работе и устранить их.

Виды насосов для откачки канализации

Насосы можно разделить на виды по двум признакам:

1. По материалу.
2. По типу установки.

Рассмотрим их подробнее.

По материалу

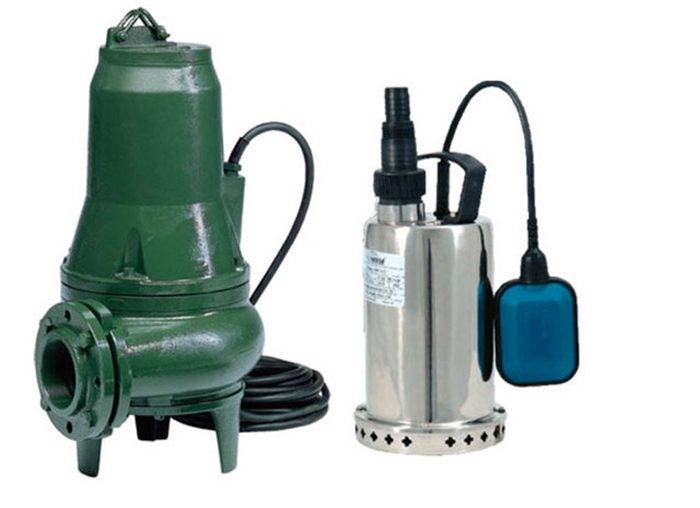

Все насосы, которые используются для откачки канализации, находятся в агрессивной среде. Корпус насосов должен соответствовать определённым требованиям. Во-первых, он должен быть герметичным. Во-вторых, материалы должны быть стойкими к различным агрессивным средам. Для изготовления таких насосов используют:

1. Специальный пластик.
2. Чугун.
3. Нержавеющую сталь.

Не весь пластик можно применять на производстве насосов, функционирующих в агрессивной среде. Несмотря на это, данный вариант является самым дешёвым, а качество таких насосов огорчает.

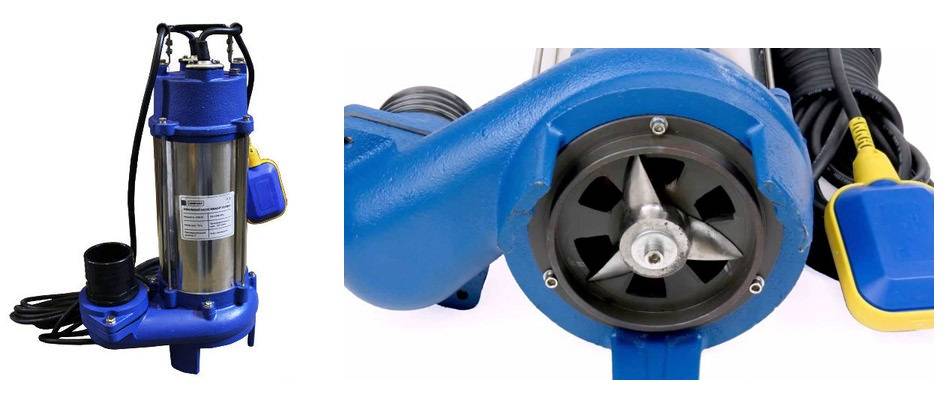

Фекальный насос с ножами

Нержавеющая сталь — это самый лучший вариант для канализационных насосов, недостатком является только то, что из-за него насос стоит очень дорого. Если же у вас нет денег на насос из нержавеющей стали, но вы хотите получить качественное оборудование, то рассмотрите чугунные установки, являющиеся «золотой серединой».

Разновидности фекальных насосов

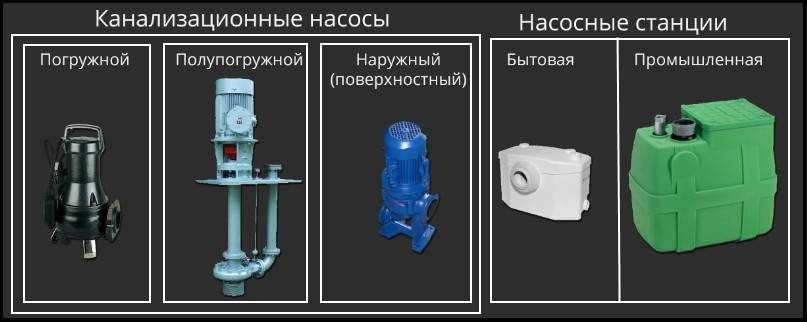

Различают три вида насосов по типу установки:

1. Погружные насосы. Такие установки всегда помещаются на самое дно резервуара со средой, перекачка которой является основной их задачей. Практически все такие насосы являются автоматическими (активация происходит при помощи поплавкового переключателя). Есть два варианта установки такого оборудования, ведь они могут крепиться и стационарно, и мобильно. Если выбрать 1 вариант, конструкция получится очень надёжной, но недоступной, поэтому с ремонтом и обслуживанием точно возникнут проблемы.
   Мобильные погружные насосы лишены данного недостатка, они всегда закрепляются на двух прутьях, а к верхней части приделывается специальная цепь, которая поможет вам достать насос при необходимости. Гофрированные трубы, которые применяются при данном способе, тоже нуждаются в регулярном обслуживании, не забывайте про них!
   А самым простым вариантом является простое погружение насоса на определённое время, главный недостаток заключается в том, что оборудование необходимо постоянно вынимать и чистить. Такие насосы не шумят, не греются, откачивают жидкость на большой глубине и работают автоматически!
2. Полупогружные насосы. Такие конструкции предполагают особую установку: мотор должен остаться на поверхности, а всасывающую часть нужно погрузить на максимальную глубину. Эти насосы дешевле, так как не нужна полная герметичность для мотора, но, к сожалению, их мощность ниже, чем у погружных насосов, а глубина, на которую опускается всасывающая часть, расстраивает. Полупогружные насосы не поддерживают измельчители, а максимальный размер частиц значительно ниже, чем у стандартных погружных моделей. Такие насосы не пользуются популярностью.
3. Поверхностные насосы. Поверхностные насосы отличаются от других вариантов тем, что в жидкость погружается только шланг, поэтому их производительность значительно ниже, чем у представленных ранее моделей. Экономия идёт на том, что корпус поверхностных насосов не обделывается специальными стойкими материалами. Такие модели привлекают простотой монтажа, так как просто требуется опустить шланг в резервуар. Поверхностные насосы запрещено использовать на большой глубине, потому что они могут выйти из строя (причина кроется в эффекте кавитации), мощности мотора также не хватит для проведения работ!

Выбор насоса для частного дома

При выборе такой установки для канализации частного дома следует учитывать параметры самой системы, а именно:

1. Напряжение питания, а, следовательно, и энергозатраты на перекачку фекальных стоков. Для частного дома, обычно вполне достает напряжения 220 вольт, но в продаже имеются и агрегаты, рассчитанные на 380.
2. Важен параметр потребляемой мощности. Учитывая реальные нагрузки, оборудование менее 400 ватт для фекальных насосов практически не производится. Впрочем, если речь идет о канализации частного дома, такой мощности вполне достаточно.
3. От мощности насоса напрямую зависит такой параметр, как создаваемый им напор. Эта характеристика выражается метрами водяного столба, но показывает она не собственно высоту подъема, но также усилие, необходимое для преодоления сопротивления горизонтального трубопровода. Напор при перекачке густых фекальных стоков имеет несколько другое значение, поэтому производители фекальных насосов в сопроводительной технической документации приводят реальные показатели в виде таблицы.
4. Для погружных насосов, важен параметр допустимой глубины их погружения. А для наружных установок – величина заглубления заборного рукава.
5. Имеет значение показатель производительности агрегата – объем продукта, который может быть перекачан в единицу времени. Его следует согласовать с расчетными величинами расхода жидкости. Для канализации хозяйственно-бытового назначения мощности в 400 ватт достаточно для перекачки до 100 литров в минуту, чего вполне достаточно для использования по назначению.
6. Насос фекальной канализации в обязательном порядке оснащается автоматикой включения/выключения поплавкового типа. Кроме того, нужна защита от перегрева, пробоя, замыкание и других параметров. Агрегат нужно защитить обратными клапанами, предотвращающими обратный ток жидкости.
7. Немаловажна репутация производителя оборудования. В настоящее время развелось немало желающих произвести подделки под известный и авторитетный бренд. Поэтому, принимая решение в отношении покупки определенной модели, нужно внимательно изучить сертификаты качества и происхождения товара.

Смотреть видео

Сколько стоит насос для канализации в частном доме

Разнообразие моделей устройств на рынке товаров для строительства поражает воображение. Буквально сотни видов и конструкций фекальных насосов свидетельствует о популярности загородного жилья в комфортном исполнении.

Наряду с товарами от известных европейских производителей, на рынке в массовом порядке представлены агрегаты российского производства. Приобрести их можно по весьма доступной цене от 3000 рублей.

В то же время имеются изделия по сверхвысоким ценам, достигающих уровня 132 тысячи.

По ценовым показателям насосы можно условно разделить на три категории:

• бюджетные, стоимостью от 3 до 20 тысяч;
• товары средней ценовой категории – от 20 до 50;
• дорогостоящие агрегаты – от 50 и выше.

Примечательно, что изделия брендовых марок присутствуют во всех ценовых категориях фекальных насосов. Это должно насторожить покупателя, поскольку сама принадлежность к известному производителю стоит денег. Реализация по ценам, близким к бросовым, свидетельствует о той или иной недобросовестности продавца.

Выбор подходящего по техническим показателям агрегата не составляет труда – гамма товара очень широка. А вот что касается эксплуатационных показателей – здесь желательно предпочесть продукцию отечественных производителей.
