Диаметр фитингов для металлопластиковых труб отопления и их срок службы

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Фото фитингов для труб отопления

• Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
• Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)

• Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Как маркируются изделия?

Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:

• Логотип компании, которая выпустила изделие.Номер сертификата соответствия.Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.Название сред, которые может транспортировать деталь.Номер партии и дата изготовления.

Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

1. Ключи гаечные (2 штуки);
2. Ножницы прецизионные;
3. Калибратор;

Калибратор

1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

1. Трубу отрезают с помощью прецизионных ножниц;
2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
3. На конец трубы одевают затяжную гайку и обжимное кольцо;
4. Вставляют конец фитинга в трубу;
5. Вставляют концевик фитинга в трубу;
6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

• Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
• Недопустимо сдавливать трубы при креплении;
• Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
• Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
• Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Как крепить к стенам трубы из металлопластика?

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

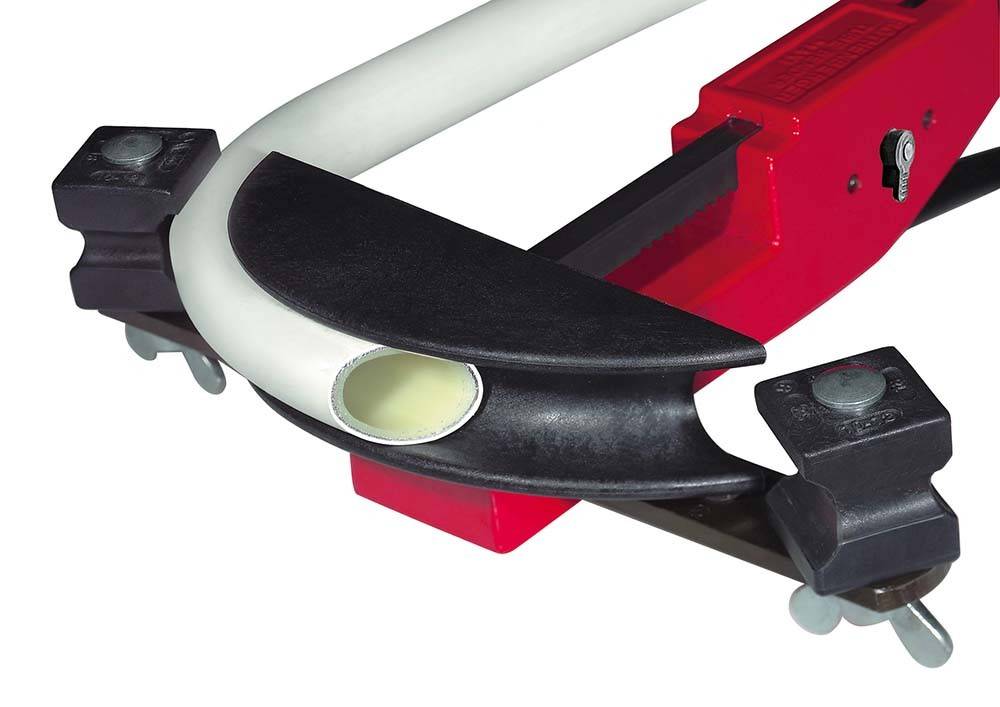

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

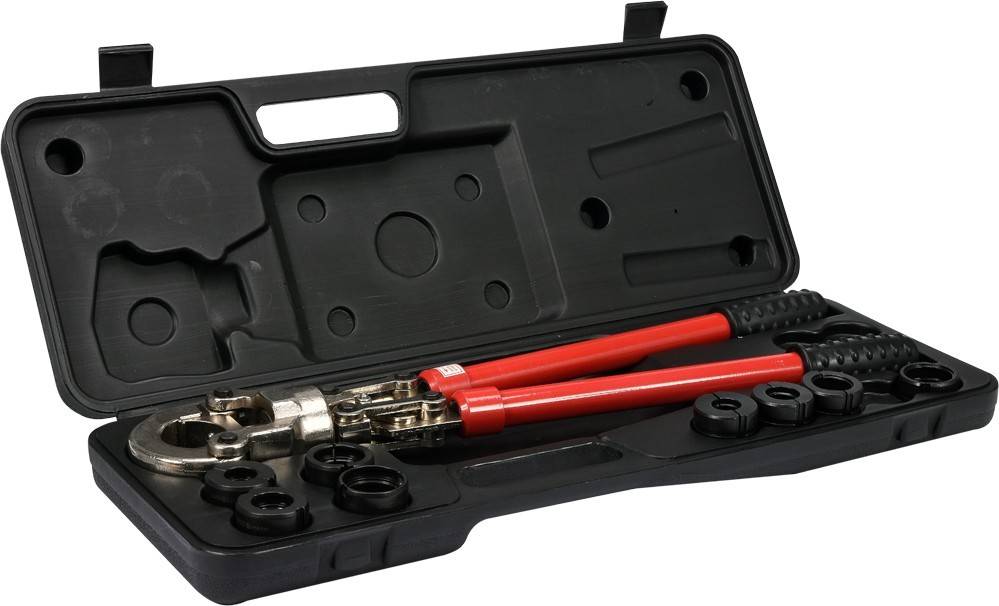

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.
