Вертикальный газгольдер: обзор моделей и особенности монтажа под ключ

Конструктивные особенности газгольдеров

Конечно, перед тем как приобрести газгольдер, для потребителя решающим моментом при выборе является его емкость. Как правило, после несложных расчетов легко определить, какое количество газа потребуется на определенный период, то есть от одной заправки до следующей.

В среднем в отопительный сезон на 1 м2 необходимо 20 л газа, поэтому, исходя из этого, можно рассчитать, что резервуар объемом 4000 л способен обеспечить дом в течение всего зимнего периода, а иногда и более, в зависимости от расходов на другие виды потребления, погодных условий, теплоизоляции дома и других факторов. В межсезонье или летом можно принимать в расчет 3,3–3,5 л на 1 м2.

Современные газгольдеры отличаются постоянным объемом, а использование прочных сплавов гарантирует безопасность их эксплуатации, так как они способны поддерживать необходимое давление в резервуаре.

Подача в систему дома обеспечивается за счет испарения с поверхности, после чего газ попадает в реактор, а затем под давлением подается в трубы и поступает к газовым приборам: котлу, плите и т.д.

Поэтому чем больше площадь испарения, тем лучше обеспечивается подача газа в систему. А больше площадь у горизонтальных моделей, которые, в отличие от вертикальных образцов, более предпочтительны для организации автономной газовой системы.

Для участков, на которых невозможен монтаж стационарной емкости, могут использоваться передвижные установки, но их объем небольшой и чаще всего ограничен 500 л. Кроме того, газгольдеры для загородного дома можно разделить на два вида в зависимости от способа монтажа: подземные и наземные.

В суровых климатических условиях второй вариант установки практически не используется, так как не обеспечивает необходимое испарение в холодное время года.

А в том случае, если монтаж производится под землей, минимальное расстояние от верха резервуара до земли должно составлять не менее 60 см. Но этот параметр определяется в основном климатическими особенностями региона.

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу Необходимо:

• защитить от коррозии все металлические элементы, расположенные под землей;
• установить сборник конденсата;
• подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Виды газгольдеров

Итак, по типу установки газгольдеры бывают:

1. Наземные.
2. Подземные.

Наземные газгольдеры чаще всего можно встретить на предприятиях. Их установка несложная, более дешёвая, а доступ для обслуживания не занимает много времени. Однако они подвержены перепадам температур, и в некоторых случаях применение их нецелесообразно.

Для автономной газификации дачи или коттеджа такие системы не подойдут:

1. Они существенно портят внешний вид участка.
2. Не защищены от непогоды и морозов.

Для использования в частных домах лучше подойдут модели подземные.

Глубина, на которую устанавливается подземный баллон, разнится в разных регионах – она зависит от глубины промерзания почвы. Однако в среднем − это 60 см. Такие модели, в свою очередь, тоже отличаются по объёму и типу.

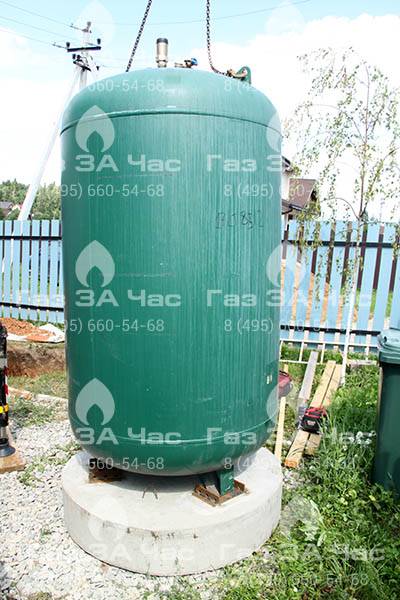

Вертикальные модели

Такие модели в основном используют на участках ограниченной площади. Диаметр котлована под такой газгольдер − всего 2,5 метра.

С другой стороны, уменьшается и площадь испарения, а значит, давление подачи газа в таких сетях может быть не очень высоким. Отзывы относительно вертикальных газгольдеров не так уж многочисленны. На некоторых форумах пишут, что вертикальные модели, якобы, снабжены специальным пластиковым кожухом. Однако специалисты, отвечая на вопросы, развенчали этот миф.

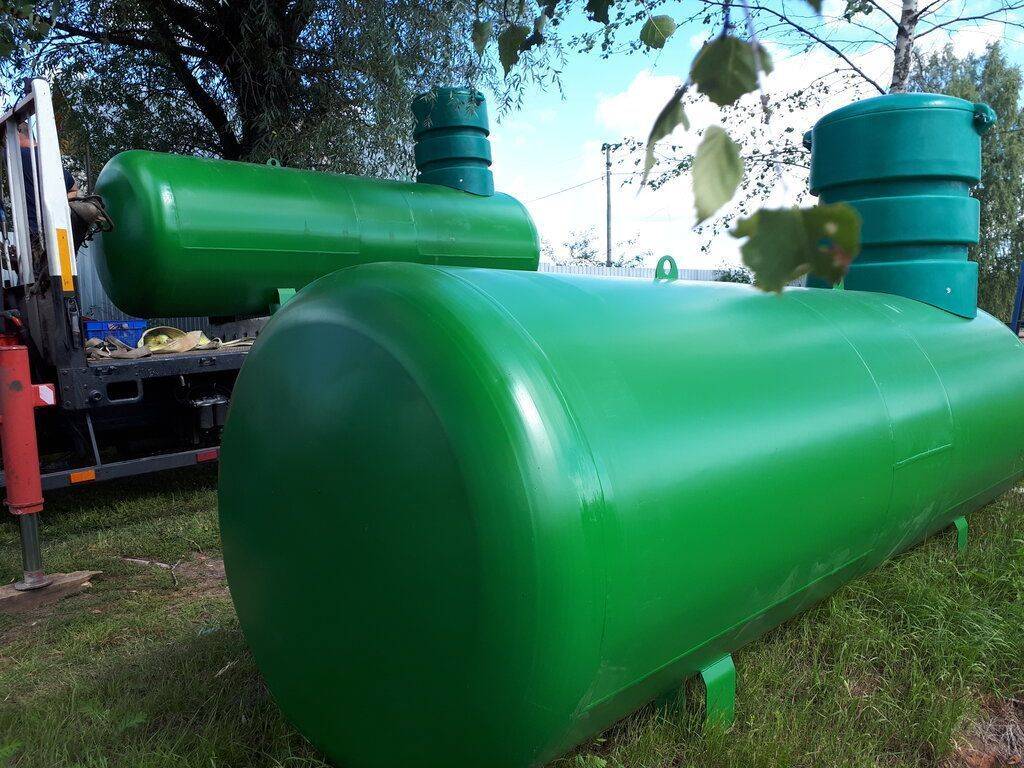

Горизонтальные модели

В отличие от вертикальных, горизонтальные модели отвечают главному требованию – большой площади испарения. Такие системы отличаются высокой производительностью. Их можно устанавливать сразу по несколько штук на участке.

Такие системы вдвое увеличивают объём подачи газа в жилое помещение. Однако при опустошении ёмкости в два раза, производительность газгольдера может упасть. Для этого систему оснащают дополнительным редуктором. Какой газгольдер лучше выбрать – решать только вам.

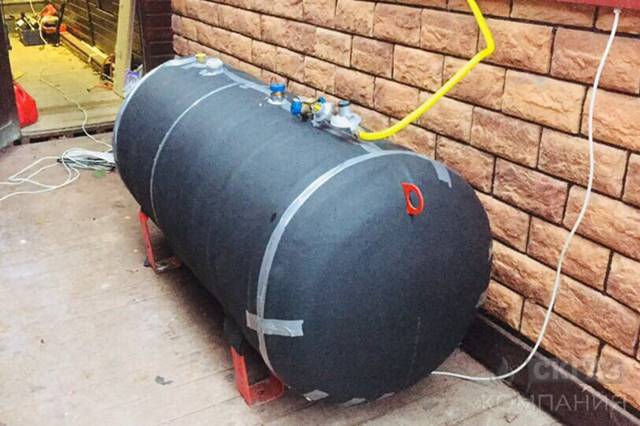

Мини-газгольдеры

Этот тип газгольдера обычно рассматривают как вариант обогрева дачного домика. Их можно установить как на улице, так и в помещении. Мини-газгольдеры для загородного дома легко перевозить (к примеру, на лето). Обычно они не превышают объём в 500 литров, однако этого вполне достаточно, чтобы без проблем получить тепло и горячую воду на всё лето.

А для регулярного приготовления еды в газовой плите запаса газа без дозаправки хватит на 2 года. Для отопления домика расход будет существенно больше.

Мобильные варианты

Для заправки мини-газгольдеров нужно приглашать специальную службу или возить баллон самому на АЗС. Однако есть более удобный вариант – мобильные газгольдеры. Они существенно больше по объёму. В своей конструкции они уже имеют специальные колёсики, также предусмотрена система крепежей для перевозки. Это позволит сэкономить немалые деньги на вызове специальной бригады. Для перевозки мобильных баллонов собственными силами потребуется небольшой прицеп с лебёдкой.

Пошаговая инструкция дозаправки и правила перевозки

Рассмотрим подробно процесс погрузки, заправки и перевозки газгольдера подобного типа.

Фото
Действия

С помощью подъёмного механизма газгольдер легко погружается в прицеп, а колёса попадают точно в пазы на откидной крышке.

С помощью лебёдки подтягиваем баллон до края платформы.

Баллон расположен в специальном металлическом коробе, который имеет специальные крепежи как спереди, так и сзади.

Важно подтянуть крепежи с обеих сторон. Для этого по углам прицепа вкручиваются специальные держатели. Баллон на такой распорке будет надёжно закреплён во время перевозки

Баллон на такой распорке будет надёжно закреплён во время перевозки.

Добираемся до ближайшей заправки и наполняем баллон.

Возвращаемся и делаем все процедуры в обратном порядке. Необходимо проследить, чтобы колёса баллона точно вошли в пазы, чтобы не допустить его опрокидывания.

С помощью специального шланга подключаем мобильный газгольдер к распределительной системе.

Укрываем короб с газгольдером защитной плёнкой.

Обязательно установите на кухне вот такую вытяжку.

Как мы видим, такие мобильные баллоны вполне могут обеспечить нагревом отопительную систему и котлы.

Пользователи отмечают, что устройство такого мобильного газгольдера выгоднее, чем его мини-версия. Особенно если учесть, что многие фирмы предлагают вместе с ёмкостью на колёсах ещё и прицеп.

Однако если расход газа большой, то лучше выбрать стационарное оборудование.

Конструкция

В комплектацию газгольдера входят разборные соединения и гофрированные патрубки из высоколегированной стали, они обеспечивают быстрое подсоединение к трубопроводам отапливаемого объекта.

Благодаря четырем аутригерам, модуль на колесах является неподвижным и устойчивым.

Передвижной газгольдер на прицепе

Выпускаемый передвижной газгольдер имеет несколько разновидностей:

1. Без принудительного подогрева бака при низком температурном режиме. Данная модель больше пригодна для местности, где зима не очень холодная и морозная.
2. Обогрев емкости с топливом достигается путем подсоединения к отопительному контуру газифицируемого объекта.
3. Благодаря стыковочным узлам патрубки разъединяются быстро, без потери теплоносителя, это особенно актуально, когда устройство транспортируется на заправку.
4. За поддержание плюсовой температуры в резервуаре отвечает автономная котельная установка, которая абсолютно независима от электроэнергии. Мини-котел снабжен автоматикой и защитой от перегрева. Если давление в баке переходит рубеж в 500 кПа, автоматически срабатывает предохранительный клапан.

Читать далее: Солнечные батареи для отопления дома

Также в комплектации бака предусмотрены контрольно-измерительные, предохранительные приборы, а также запорная и регулирующая арматура. За счет автоматического клапана стравливания, в рабочей среде не образуется избыточное давление, негативным последствием которого может стать деформация емкости и её разгерметизация.

Заправляется мобильный газгольдер при помощи стандартизированного разъема, который используется в газовых установках на автомобилях.

Заправка передвижного модуля производится как на АЗГС, так и автомобильными газовыми цистернами, снабженными нагнетающей аппаратурой.

Нормативные требования к автономной газификации

Некачественный монтаж может иметь непредсказуемые последствия, поэтому ход работ заказчику желательно контролировать. Вникать в суть вопроса нужно еще на этапе проектирования. Главное, правильно подобрать емкость в соответствии с площадью дома. Объем резервуара для частного дома колеблется в пределах 2700-10 000 л.

Важное значение имеет соблюдение нормативного расстояние от газгольдера к дому и другим объектам. Показатель зависит от объема резервуара

Так, минимальная дистанция между газгольдером в 10 куб. м и домом – 10 м.

Для установки газгольдера необходимо подготовить котлован нужных размеров. Эту работу, а также поставку самого резервуара и ввод его в эксплуатацию и заправку газом может выполнить компания, владеющая специальной лицензией

Существует несколько основных нормативных документов, касающихся эксплуатации газгольдеров.

Хотя требования, изложенные во многих из них, относятся к предпринимателям и предприятиям, контролирующие органы могут применить их и к физическим лицам:

1. В приложениях к ФЗ №116 газгольдер назван опасным объектом. В связи с этим к такому резервуару применимы правила безопасности, изложенные в этом законе.
2. Свод правил 62.13330, касающихся проектирования, материала для газопровода, монтажа, качества газовой смеси, защиты от коррозии объектов СУГ.
3. Есть несколько требований к емкостям для СУГ, касающихся монтажа, испытания в сводах правил СП42.101 и СП42.103 от 2003 г., а также СП.42.102 от 2004 г.

Чтобы не нести ответственности за последствия непрофессионального монтажа газгольдера, нужно заключить договор с фирмой о предоставлении услуг, в котором оговорить срок гарантии на объект, кроме того, обязательно должен быть проект.

Каким запросам должен соответствовать резервуар

Хороший газгольдер должен отвечать требованиям к толщине металла, качеству антикоррозионного покрытия, гидроизоляции корпуса, предохранительной и регулирующей арматуре. Он будет оснащен надежными опорами, исключающими возможность возникновения деформационных процессов дна резервуара.

Обязательным условием для подземной емкости является наличие высокой горловины.

Резервуары для сжиженного углеводородного газа, производимые в России, рассчитаны на 20-летний срок службы при условии правильного монтажа

Исходя из требований ГОСТа, газгольдеры изготавливают из стального листового проката минимальной толщиной 5,5 мм. Снаружи и внутри емкость имеет защитное покрытие.

На нашем сайте есть серия статей, посвященных выбору газгольдера для частного дома и дач. Советуем ознакомиться:

1. Газгольдер для дачи: мини варианты для обустройства дачных участков
2. Мобильный газгольдер: назначение, конструкция и особенности монтажа, требования к размещению
3. Газгольдер Antonio Merloni (Антонио Мерлони): модельный ряд и критерии выбора оборудования

Назначение и принцип работы

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Сбережение горючей смеси пропан-бутан в герметическом сосуде основано на физических свойствах веществ в газообразном состоянии. Сжиженный состав содержится достаточно долгое время при давлении не более 1,6 МПа, в широком температурном диапазоне (-40°С — 45°С).

Применяться мобильные газгольдеры могут в следующих случаях:

• в случае необходимости прогреть вагончик;
• для обогрева небольшого домика, если отсутствует возможность подключить к центральному газоснабжению;
• при проведении строительных работ;
• для обогрева гаража или сарая.

Читать далее: Расход газа из газгольдера на отопление рассчеты и советы по минимизации расходовТаким образом, мобильный газгольдер является источником питания для газового котельного оборудования. Благодаря комплектации модуля можно очень быстро разворачивать ресурсную базу в случае аварийных ситуаций в системе центрального газоснабжения, а также обеспечивает устойчивую подачу топлива в труднодоступных участках.

Мобильный газгольдер нашел активное применение в коммерческих целях для обеспечения длительной работы бригад кровельщиков и газосварщиков. Мобильный газгольдер на прицепе одновременно обеспечивает работу нескольких кровельных горелок для просушки поверхностей, укладки рубероида и других наплавляемых материалов, которые создаются из полимера: полиэстера или стеклохолста.

Широкое применение подобные устройства нашли в системе автономного газоснабжения небольших домиков в садово-огороднических кооперативах. Различные гаражи, боксы и другие помещения подсобного типа, которые отапливаются с помощью газовых конвекторов с экономичным расходом топлива, практикуют применения в качестве источника энергии — передвижное хранилище.

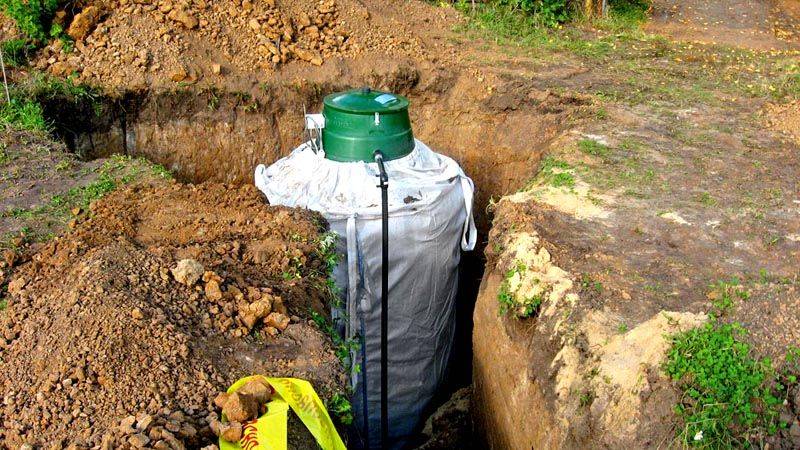

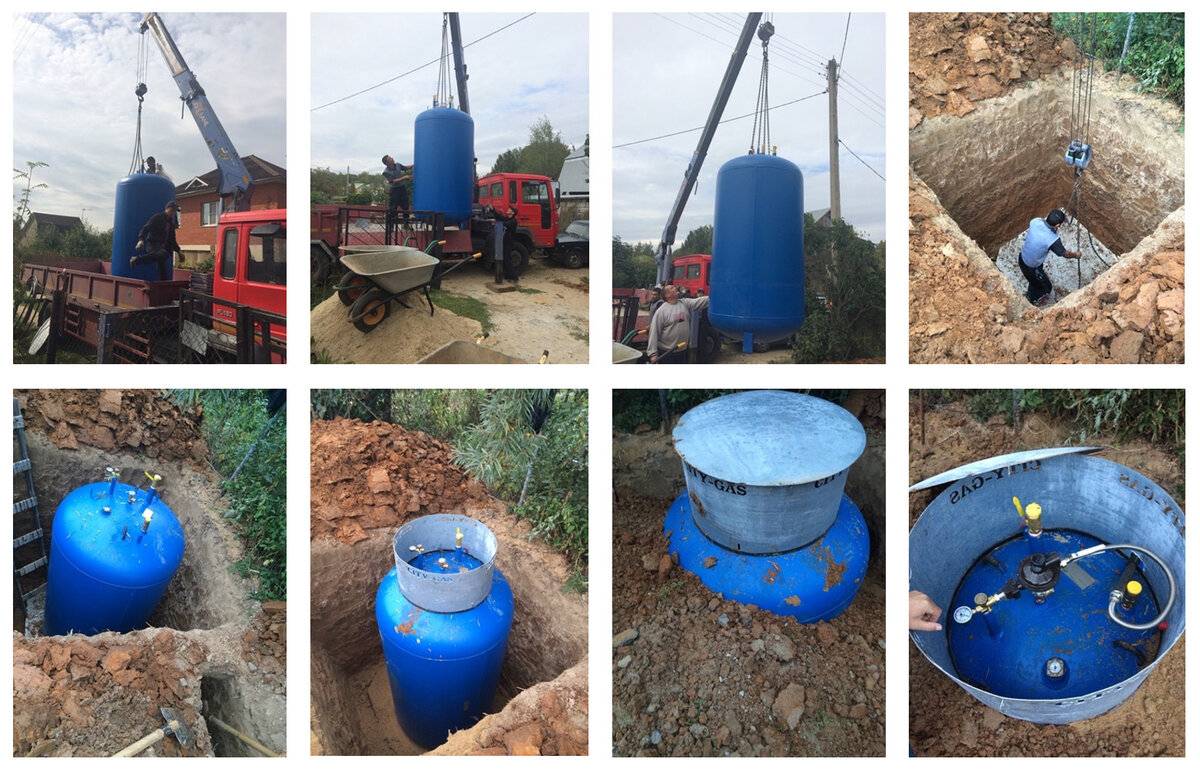

Установка вертикальных газгольдеров

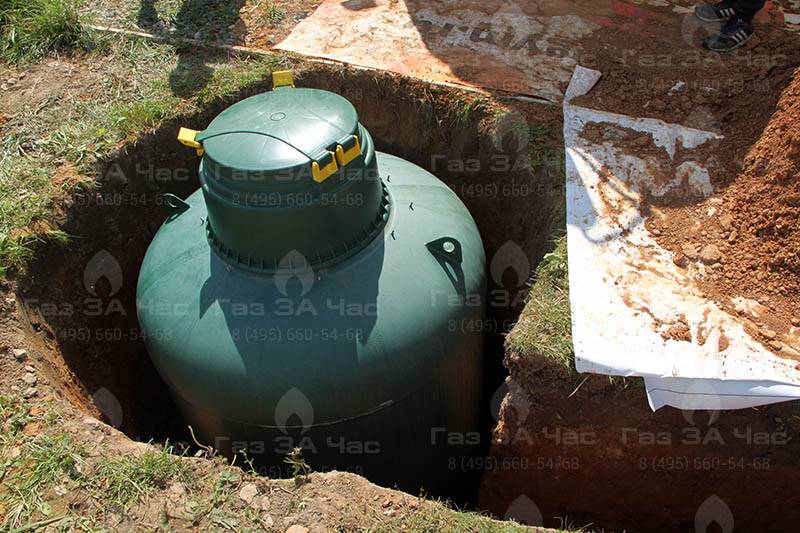

Вертикальные газгольдеры чаще всего предназначены для поземной установки. Поэтому нужно предусмотреть финансовые и временные затраты на проведение земляных работ. При этом нужно соблюсти несколько моментов:

• дистанция от газгольдера до жилого объекта должна быть не меньше 10 м, до фундаментного основания —2 м;
• участок должен быт ровным;
• место установки газгольдера нельзя засаживать или застраивать.

Глубина котлована обычно составляет около 2 метров, на дне которого обустраивается песчаная подушка и цементная основа, которая необходима для устойчивого монтажа емкости.

При этом вести установку вертикального газгольдера должны проводить специалисты. Также необходимо получить специальное разрешение на выполнение подземных работ.

Вертикальный газгольдер для частного дома — это одно из лучших решений, вопроса, связанного с обеспечением автономного газоснабжения жилого объекта.

Расход газа для отопления дома от газгольдера

Цена топлива для котла имеет первостепенное значение. Информацию о расходе газа можно найти в инструкции к газгольдеру. Обычно в расчёт берут метраж дома и общую площадь делят на 10. Полученная цифра и определит необходимую мощность для работы оборудования. А уже она определяется объёмом газгольдера и выбором топлива.

Отзывы относительно расхода газа с использованием автономной газификации частного дома разнятся, те, кто используют электрические котлы нагрева, обычно спорят с «газгольдерщиками» − где больше выгода? Ответ прост – смотрите тарифы. На свет они постоянно растут. Кроме того, существенно увеличить КПД поможет грамотное утепление дома и самого газгольдера. Для справки приведём таблицу расхода разных видов топлива.

Расход топлива в зависимости от типа и КПД

Как видно из таблицы, стоимость сжиженного газа для газгольдера при высоком КПД является самой низкой, по сравнению с другими видами топлива.

Устройство передвижных механизмов

Мобильное хранилище для газа представляет собой резервуар, установленный на колесных прицепах. В зависимости от размеров емкости они могут быть одноосными или двухосными. Сама емкость непосредственно находится и крепится внутри каркаса, выполненного из оцинкованной стали. В этом видео вы узнаете, как установить газгольдер

https://www.youtube.com/watch?v=GaTgqWTJXPY

Роль крыши в этом случае выполняет тент из поливинилхлорида, натянутый на каркас. В комплектацию также входят разборные технологические соединения и гофрированные патрубки для подключения газопроводов.

На рабочем месте прицеп устанавливается на четыре балансирные стойки, чтобы избежать каких-либо перемещений. Передвижные хранилища бывают нескольких видов:

1. Конструкции, не обладающие дополнительным обогревом емкости, которые используют преимущественно в южных регионах.
2. Мобильные газгольдеры на прицепе с электроподогревом, работающим от сети 220 В. Такие конструкции можно использовать круглый год в любых регионах.
3. Устройства, обладающие автономной котельной для обогрева емкости в зимний период. Преимуществом такой модели является отсутствие зависимости от электроэнергии. В целях безопасной эксплуатации мини-котел оборудован защитной автоматикой, не допускающей перегрева емкости.

Газгольдер: что это такое и какова его роль в системе автономной газификации

Чтобы выяснить, какую функцию выполняет газгольдер, и какова его роль в системе автономного отопления, рассмотрим общую схему и определим назначение каждого элемента:

• газгольдер – емкость, которая располагается под землей и служит для хранения сжиженного газа;
• на каждом газгольдере предусмотрены регулирующие и предохранительные устройства;

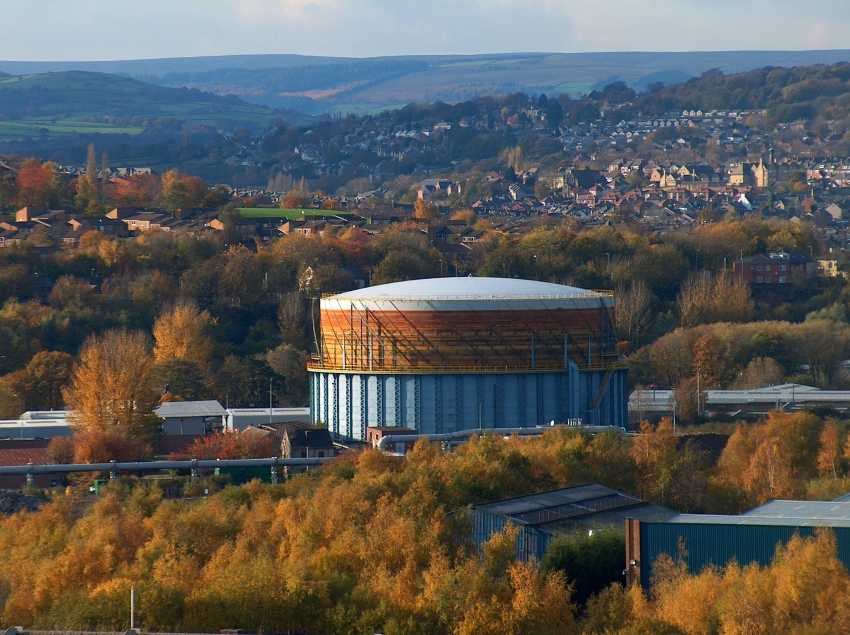

Промышленный резервуар для хранения газа.

• от газгольдера к дому проходит газопровод, который отвечает за подачу топлива к отопительному оборудованию;
• также предусмотрена запорная арматура;
• завершается цикл автоматикой, предназначенной для контроля работы всей системы.

Как видно, роль газгольдера – хранение сжиженного топлива, который необходим для питания системы отопления в тех случаях, когда подключение к централизованной подаче газа невозможно. Оптимальное решение в данном случае – купить газгольдер. Цены на конструкции, их размеры и функциональные характеристики будут рассмотрены далее.

Виды газгольдеров

В этой статье рассказано о том, что такое газгольдер «бытового» уровня. Он подойдет для загородного дома, кафе, иного небольшого автономного объекта. В простейших изделиях этой категории устанавливают две трубы (заливки смеси, отбора газа). Поршневые и другие сложные модели применяют для решения масштабных промышленных и коммерческих задач.

Вертикальные модели

Такие изделия применяют при небольших потребностях

Привлекает не только демократичная цена газгольдера для частного дома в таком формате. Для установки не нужно рыть крупный котлован. В некоторых случаях оборудование монтируют на поверхности. Компактная модель занимает мало места на земельном участке.

Надо учитывать, что в таком исполнении уменьшается площадь рабочей поверхности («зеркало»). При низкой наружной температуре без слоя изоляции замедляется испарение газа. Чтобы ускорить этот процесс приходится применять специальные подогреватели

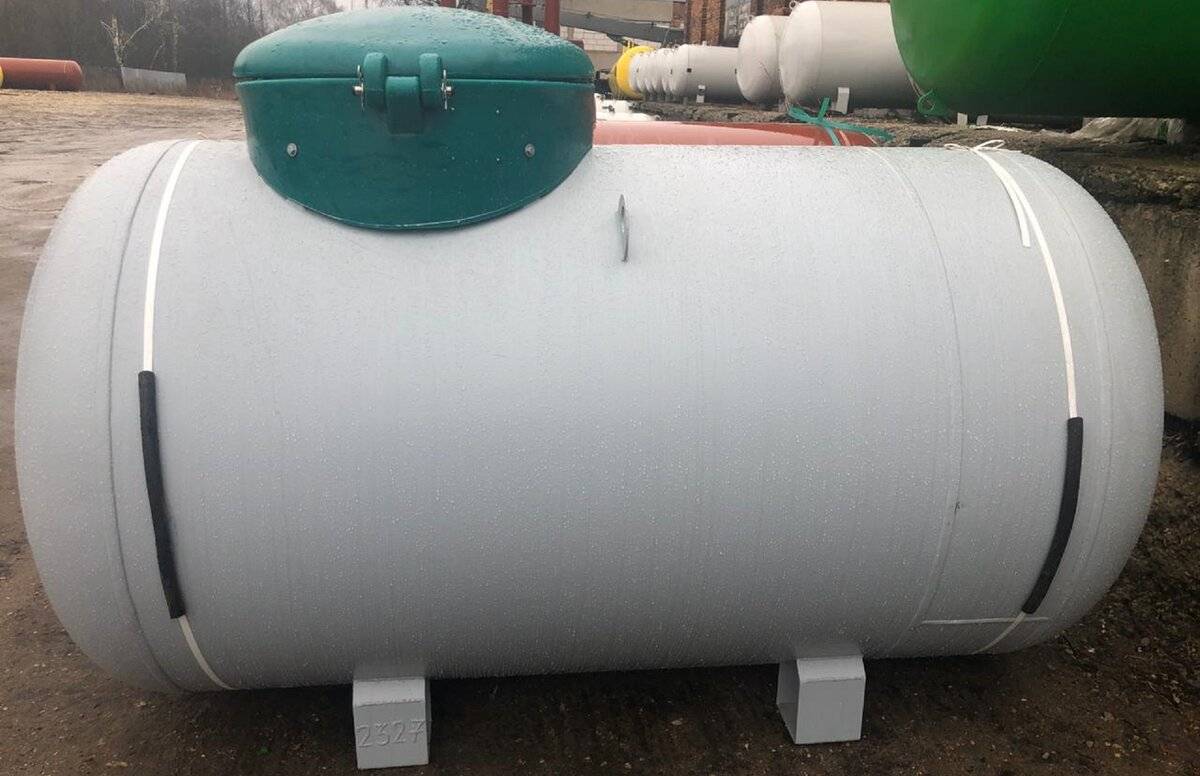

Горизонтальные модели

Такие газгольдеры для загородного дома отличаются большей площадью зеркала, что улучшает эффективность преобразования смеси в газообразное состояние. Чтобы поддерживать хорошую производительность заполнение выполняют не более чем на 80-85% номинального объема.

В широком ассортименте профильных производителей не сложно подобрать подходящую по размеру емкость

Мобильные модификации

Универсальный газгольдер

В таком исполнении предлагают емкости с объемом до 500 л, что ограничивает количество разового запаса газа. Также надо отметить отсутствие дополнительной защиты по сравнению со стационарной установкой в грунте.

Однако не торопитесь делать поспешные выводы. Мобильный резервуар можно заправлять самостоятельно на тех станциях, где стоимость сжиженного газа для газгольдера ниже. С учетом реальных затрат на услуги специализированных предприятий по доставке газа можно получить экономию до 10% и выше. В хорошо оснащенных комплектах есть все необходимое для немедленного подключения потребителей. Не нужны земляные работы, можно не обращаться к специалистам. Съемный вариант (на фото) устанавливают в нужном месте, после чего автомобильный прицеп освобождается для выполнения других задач.

Основные характеристики и особенности газгольдеров для частного дома

Типовая система газификации

В следующем перечне описан принцип действия оборудования и приведено назначение отдельных компонентов:

• Пропан-бутановой смесью в жидком состоянии наполняют газгольдер.
• Емкость устанавливают ниже уровня промерзания грунта. При положительной температуре образуется газ.
• Он поступает по трубопроводу в дом через специальное устройство, в котором оделяется конденсат.
• Контрольные функции в системах современного уровня выполняет специализированный блок телеметрии.
• Для надежной фиксации, предотвращения выдавливания силами пучения, емкость закрепляют на бетонной плите.
• Чтобы предотвратить появление и развитие коррозийных процессов металлические части конструкции защищают специальными покрытиями. Также применяют гальванические методики.

Конструкция газгольдера

На рисунке отмечены детали стандартного оснащения:

• Трубы, которые используют для отбора жидкой фазы (1) и конденсата (2).
• Поплавковое устройство (4) для измерения уровня.
• Патрубок с двухступенчатым редуктором (6). Этим устройством поддерживают постоянный напор в пользовательской системе газоснабжения.
• Колодец (3), в котором размещено технологическое оборудование.
• Высокая горловина (5).

Заправка газгольдера, инструкции, цены

Кроме мобильных газгольдеров, все другие модели заправляются только обслуживающей организацией. Более того, все точки заправки наносятся на специальную карту ГЛОНАСС – МЧС. Это необходимо для целей контроля за оборудованием и в целях безопасности.

Заправка газгольдера

Как мы уже упоминали, автономная система газификации окупается буквально за пару лет, с учётом топлива, которым вы будете заправлять газгольдер. Цена сжиженного газа в среднем не превышает 18 рублей за литр. Кроме этого, за заправку газгольдера тоже необходимо будет платить

На что обращать внимание при выборе подрядчика для заправки газгольдера:

1. Наличие лицензии и гарантии в договоре на обслуживание.
2. Возможность не только заправки, но и обслуживания газгольдера (чистка, ремонт), а также профилактических осмотров.
3. Топливо и их вариации (существуют газовые смеси для холодного времени года и лета).
4. Совместимость оборудования.

Если эти пункты будут учтены при выборе обслуживающей организации, то проблем и неожиданностей для вас не возникнет.
