Система автономной газификации загородного дома: как устанавливается и сколько стоит

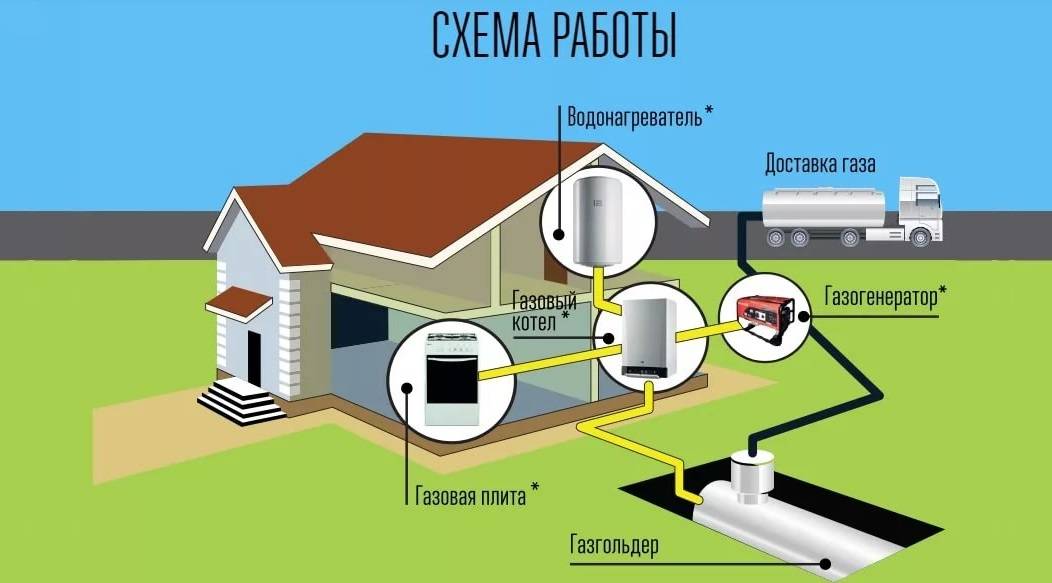

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу Необходимо:

• защитить от коррозии все металлические элементы, расположенные под землей;
• установить сборник конденсата;
• подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Подземная установка системы

Обеспечение подачи газа в дом возможно только при наличии его испарение, которое обеспечивается переходом из жидкого состояния в газообразное. Процесс перехода из одного процесса в иной напрямую зависит от непосредственной температуры газа и окружающей его среды. В случае, если температура газа имеет отрицательные показатели, то для обеспечения испарения необходимо подключение специальных установок, что является достаточно затратным делом.

Самым простым и рациональным решением в таком случае является монтаж системы в грунте на отметке ниже его точки промерзания. В таком месте зачастую сохраняется стабильная температура на протяжении всего года.

Особенности подземной вертикальной установки емкости

1. Большая часть вертикально расположенного газгольдера всегда устанавливается ниже точки промерзания грунта, что обеспечивает постоянную температуру вещества и стабильный процесс ее испарения.
2. Резервуары менее подвержены процессу выталкивания во время низких температур окружающей среды.
3. Есть больше вариантов установок агрегата.
4. К недостаткам такой системы можно лишь отнести необходимость подготовки глубокой емкости, в которой является небольшой площадь испарения.

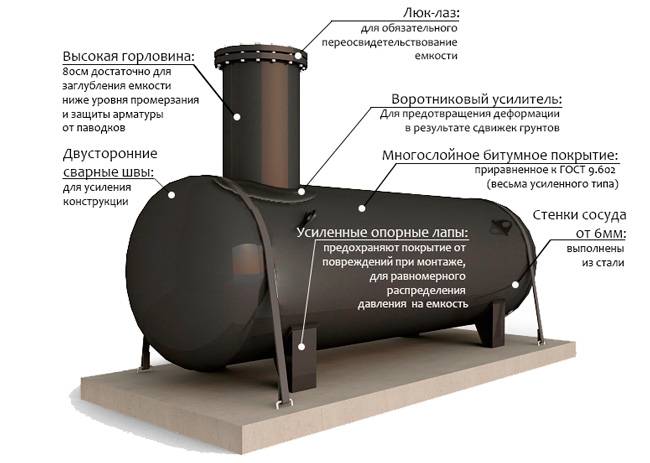

Особенности подземной горизонтальной установки

1. Быстра подготовка котлована для установки оборудования.
2. Зеркало испарения имеет достаточные размеры для обеспечения подачи газа в полных объемах.
3. К недостаткам такого расположения следует отнести: необходимость надежного крепления баллона для исключения выталкивания системы из грунта.

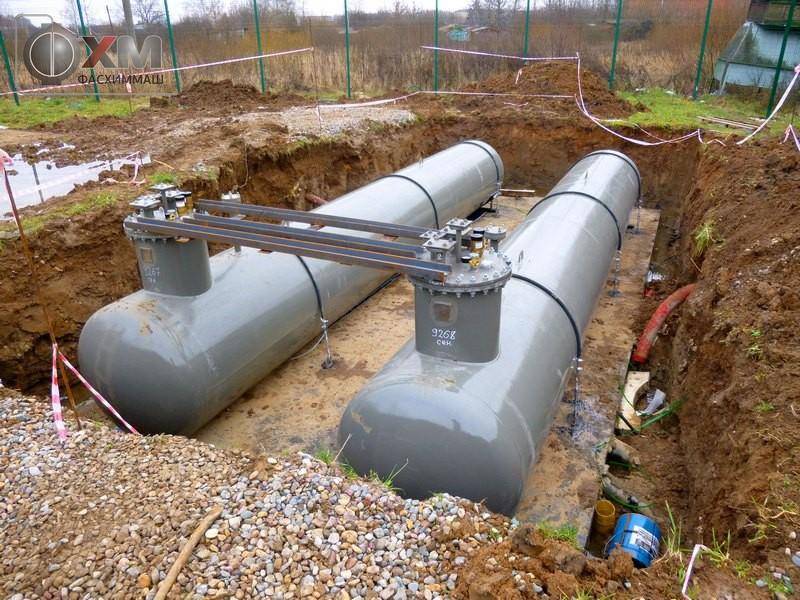

Порядок осуществления установки подземного агрегата

Чтобы правильно установить подземный газгольдер на территории загородного дома или необжитого участка необходимо первым делом подготовить котлован, дно которого необходимо уплотнить любым приемлемым способом. Дно котлована заделывается по принципу фундамента (песок, гравий, бетон), который в дальнейшем может использоваться и в качестве своеобразного якоря.

Для более прочного крепления газгольдера к бетонной плите используют специально изготовленные лапы, которые устанавливают на заводе по индивидуальным заказам. Если же конструкция резервуара не предусматривает таких благ, то может быть использовано соединение стальных тросов и петель, предварительно вмонтированных к бетонному основанию.

В процессе монтажа в обязательном порядке осуществляется монтаж электрохимической защиты газгольдера от всевозможных видов коррозии, происходит установка емкости для сбора конденсата.

Перед непосредственной засыпкой осуществляется опрессовка системы газоснабжения. Следует заметить, что первый слой такой засыпки осуществляется мелким песком, а все дальнейшие – перебранным грунтом.

Правила и нормы установки

Смонтировать на земельном участке автономную систему подачи газа значительно проще, чем осуществить подведение магистрального газа.

Но любые газовые сети – это объект повышенной опасности и потому монтаж газгольдера, и его использование должны отвечать требованиям нормативных документов, которые действуют на территории нашей страны. Среди этих документов присутствуют такие, как:

1. СП 62.13330.2011.
2. Федеральный закон РФ N 123-ФЗ.
3. СП 31-106-2002.
4. ПБ 03-576-03.
5. СП 42-103-2003.
6. Евростандарт на изготовление резервуаров для хранения сжиженного газа.

Требования к монтажу газгольдера

Участок земли, выделенный под монтаж газгольдера, очищают от растительности, роют котлован и производят его установку. После установки резервуара запрещается укладка над ним тротуарной плитки. Кроме этого, над емкостью нельзя высаживать растения, деревья и кустарники. К нему обеспечивают свободный подъезд автомобиля – заправщика. Иногда емкости для хранения газа вкапывают в грунт вблизи ворот. Современные автомобили заправщики могут подавать газ на расстояние до 40 метров.

Котлован для установки газгольдера начинают копать только после того, как подготовлено техническое задание и чертежи. Минимальная глубина котлована составляет 1,9 метра, ширина равняется 2 м. Глубина залегания емкости зависит от объема резервуара:

1. Объем 4850 литров – глубина 5 м.
2. Резервуар на 6400 литров – глубина 7 м.
3. Емкость на 9200 литров – глубина 10 м.

На дне котлована требуется оформить песчаную подушку. Ее толщина составляет 300 мм. Если в ходе работ выявится то, что в месте установки емкости присутствуют грунтовые воды, то поверх слоя песка укладывают щебень. В соответствии с существующими нормами резервуар устанавливают так, что от поверхности земли, до верхней точки горловины газгольдера было не менее 600 мм. Газгольдер, как правило, устанавливают на предусмотренные заводом-изготовителем ножки, входящие в комплект поставки или, допустим, монтаж на заранее подготовленное бетонное основание с толщиной не менее 160 мм.

После установки газгольдера, пустое пространство вокруг него заполняют песком. Оно будет отводить воду на нижние уровни грунта. Кроме этого, резервуар оснащают электрохимической защитой от коррозии.

Значительно могут упростить жизнь, в части монтажа, наземные емкости или мобильные газгольдеры. Для них не требуется подготовка котлована. Однако у таких резервуаров есть свои минусы.

Размещение газгольдера

Газгольдер должен располагаться не ближе 10 метров от жилого строения, и на удалении 2 метров от заглубленного фундамента любого стороннего сооружения.

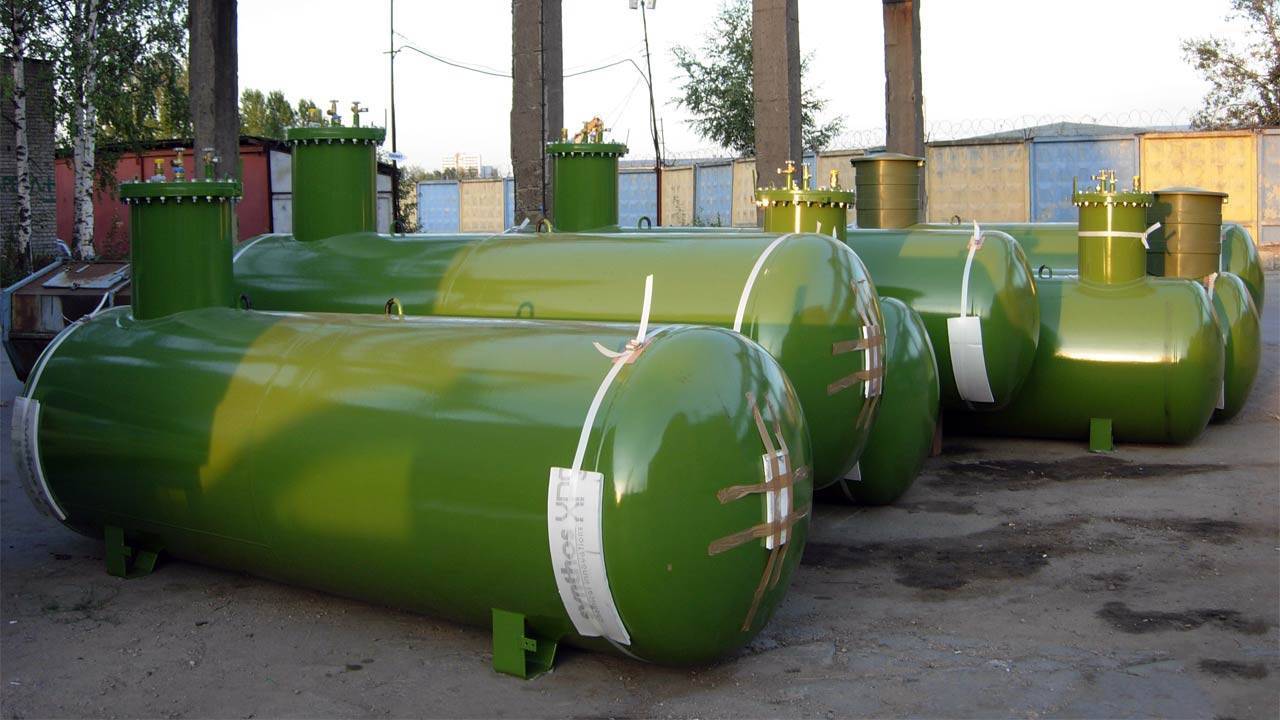

Горизонтальные газгольдеры

• название модели – VPS 4850;
• цена – 300 000 рублей;
• характеристики – использование листовой стали, емкость объемом 4850 л, наличие эпоксидного защитного слоя в емкости, горизонтальное положение резервуара, подземная установка;
• плюсы – срок эксплуатации достигает 30 лет, защита металла от разрушения, температурный режим – от -40 до +40ºС;
• минусы – высокая стоимость газгольдера, установки для частного дома.

Конкурентом считается такой газгольдер для дома:

• название модели — Fas 6,5 (Россия);
• цена – 100 000 рублей;
• характеристики – бак имеет покрытие из двухкомпонентного полимера, горизонтальный тип, подземная установка, бак на 6,5 кубов;
• плюсы – добротная продукция отечественного производителя, идеальная для установки на территории частного дома;
• минусы – отсутствуют.

Еще один достойный вариант для частного дома:

• название — Antonio Merloni 100 (Италия);
• цена – 100 000 рублей;
• характеристики – емкость на 100 кубов, защитный эпоксидный слой резервуара, подземная установка;
• плюсы – доступный бюджетный вариант для частного дома;
• минусы – отсутствуют.

Как происходит прокладка автономной газификации

Для выполнения работ по установке автономной газификации следует соблюсти несколько этапов:

Этап 1. Изучение участка.

Этот подготовительный этап необходим, поскольку важно знать, в какую почву будет устанавливаться газгольдер, чтобы защитить резервуар от нежелательных воздействий. Исходя из типа почвы вашего участка, автономная использующая подземный горизонтальный резевуар газификация, наличия на нем водоемов будет составлен проект последующих работ

По сути, данный этап – это гарантия безопасности и долговечности эксплуатации газгольдера.

Этап 2. Составление проекта.

На этом этапе мы учтем, что автономную газификацию следует обустраивать с учетом некоторых правил:

Важно оставить подъезд к газгольдеру для его заправки.
Газгольдер следует устанавливать с расстоянием до ограды от 2 метров, до жилого дома – от 10 м, до нежилых построек – 5 м, до водоемов – от 15 м.

Это позволит соблюсти все нормы техники безопасности.
В проект будет включено:

• Схема плана участка.
• Размещение газгольдера.
• Прокладка системы защиты и заземления.
• Разметка приборов потребления газа.
• Испарительные установки и конденсатосборники.
• Схема газопровода.

Этап 3. Составление и утверждение сметы.

В стоимость обустройства автономной газификации будет включена:

• Стоимость наших работ.
• Цена газгольдера и труб для проводки.
• Стоимость расходных материалов и сопутствующих услуг.

При выборе газгольдера мы будем ориентироваться на:

• Имеющийся у вас бюджет.
• Потребности в объемах потребления газа.
• Простоте и удобстве обслуживания газгольдера.
• Условия, в которых будет проведена автономная газификация.

Этап 5. Доставка газгольдера и труб на участок

Доставка всего необходимого оборудования осуществляется нашими силами, что избавляет вас от лишних хлопот. К тому же, вы будете уверены, что все оборудование будет доставлено без повреждений, а значит, готово к установке.

Этап 6. Прокладка автономной газификации.

Перед прокладкой автономной газификации нами будет подготовлен котлован, в который мы поместим газгольдер и проложим трубы, подключим оборудование. При этом все работы будут проводиться в соответствии с составленным чертежом проекта.

Этап 7. Отладка системы газификации, сдача проекта.

Мы подключаем все газовые приборы, диагностируем их работоспособность, выполняем пуск-наладку, проверяем автоматику. После этого вы можете беспрепятственно эксплуатировать газовые приборы, наслаждаясь комфортом в вашем доме.

Этап 8. Юридическое оформление установки

Эксплуатация газовых установок от автономной газификации требует юридического оформления установки газгольдера. Процесс этот является формальностью, которая может занять много времени, если вы не сможете собрать надлежащие документы. В том случае, если вы не зарегистрируете установку автономной газификации, то вам грозит немалый штраф. Для оформления понадобятся:

• План участка.
• Проектная документация по установке.
• Документы на установленный газгольдер.

Мы подготовим эти документы для вас. Вам останется лишь взять свой паспорт и отнести документы в исполнительный орган, где вам выдадут разрешение на эксплуатациюустановки.
Дополнительно мы можем предложить вам обслуживание газгольдера, диагностику исправности его работы, заправку резервуара. Наши специалисты подскажут, как правильно эксплуатировать обустроенную систему газификации, когда заказывать заправку газгольдера. Для систематического обслуживания систем рекомендуем вам заключить договор с нашей компанией. Это обеспечит бесперебойную эксплуатацию всех газовых систем, снизит риск неоправданных расходов на устранение неполадок.

Требования к монтажу газгольдера

Автономное хранилище газа, как и газопровод, является сооружением повышенной степени опасности, поэтому к монтажу и подключению газового оборудования предъявляется ряд требований. Они изложены в нормативных документах: например,  в ПБ 03-576-03 можно узнать об условиях монтажа сосудов, находящихся под давлением, а в СП 62.13330.201 – об общих положениях строительства газораспределительных систем.

Галерея изображений
Фото из
Минимальное расстояние для установки горизонтальных моделей от газгольдера до жилого здания – 10 м, до фундаментов технических построек – 8 м

Монтаж в грунт производится при условии обеспечения электрохимической защиты от коррозии и с обязательным доступом к арматуре (манометру, предохранительному клапану, клапану для подачи газа)

После того, как резервуар установлен, засыпан подключен, территорию, выделенную по его монтаж, нельзя покрывать асфальтом или бетоном, засаживать кустарником и деревьями

Необходимо обеспечить доступ к арматуре резервуара, для чего оборудуется технический люк с плотно закрывающейся крышкой

Для регулярной (1-2 раза в год) заправки емкости газом нужно обустроить подъезд к резервуару или обеспечить подачу шланга (до 30-40 м в длину)

Основанием для ровной установки резервуара служит бетонная плита от 0,16 м в толщину. Газгольдер крепится на металлические опоры, являющиеся частью конструкции, с помощью анкеров и ремней

Засыпку установленного резервуара производят речным песком, обладающим необходимыми параметрами теплопроводности и выполняющим функцию дренажа и защитного барьера

Работы по монтажу цокольного ввода выполняются представителями монтажной компании. Устройство сваривают и покрывают защитой в заводских условиях, самоделки к применению запрещены

Расстояние от газгольдера до объектов на участке

Требования к монтажу заглубленных резервуаров

Территория с установленным газгольдером

Условия дальнейшего обслуживания резервуара

Условия для заправки газгольдера газом

Требования к монтажу на бетонную плиту

Правила обратной засыпки емкости

Цокольный ввод газопровода в здание

Подобные требования предъявляются и к газопроводу, по которому топливо поступает из резервуара в здание:

• глубина траншей для полиэтиленовых (стальные применяются крайне редко) труб – не менее 1,7 м;
• обязательная установка конденсатосборника;
• уклон трубы к конденсатосборнику – 1 см на 1 м;
• трубы соединяются неразъемным способом;
• расстояние до параллельно проложенных трубопроводов – не менее 1 м.

При засыпке траншей зона прокладки газопровода помечается широкой сигнальной лентой, которую растягивают на всем протяжении трубы и присыпают грунтом.

Принципы монтажа

Монтаж газгольдера для дома требует привлечения спецтехники. Основные этапы работ:

1. Подготовка приямка и траншеи для трубы газопровода. Согласно чертежам, роется котлован под газгольдер. На дно укладывается и утрамбовывается песчано-гравийная подушка.
2. Обустройство фундаментного основания толщиной от 16 см, которое не дает резервуару всплыть под воздействием подвижек грунта:
   • заливка монолитной железобетонной плиты;
3. если газгольдер сразу закреплен на полнотелой железобетонной плите, то он вместе с ней устанавливается в приямок.
4. Емкость опускается в приямок, на металлические крепления, наносится антикоррозийное покрытие.
5. Обустраивается электрохимическая (анодно-катодная) защита резервуара от коррозии под воздействием влаги и блуждающих токов.
6. Монтируется газопровод из полимерной трубы, траншея засыпается песком, на расстоянии около 50 см от поверхности прокладывается синтетическая сигнальная лента.
7. Приямок засыпается песком, при этом расстояние от поверхности земли до верхней точки емкости должно составлять не менее 60 см. Шильдик с информацией о газгольдере и арматура резервуара должны располагаться над поверхностью земли. Доступ к горловине должен оставаться свободным, чтобы можно было заправлять емкость топливом.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.
