Как сделать газогенератор для автомобиля своими руками

Ремонт и обслуживание

Легче обслуживать покупной газген. Устройство выполненное своими руками, требует больше усилий и времени. Работа газгена должна быть приостановлена в случае обнаружения утечки газа. Также запрещено пользоваться прибором в случае необходимости его ремонта. После выключения газогенератора необходимо тщательно проветрить помещение, вывести из здания маленьких детей и животных. Весь газ должен быть выпущен, вода спущена. От остатков ила и карбида тщательно очищают шахту. Сам генератор полностью разбирают и промывают водой. На сегодняшний момент существует большое количество частных и государственных фирм, занимающихся ремонтом газогенераторов. Стандартная стоимость ремонта варьируется в пределах 1500-6000 руб.

При промывке прибора необходимо использовать воду без наличия химических примесей.

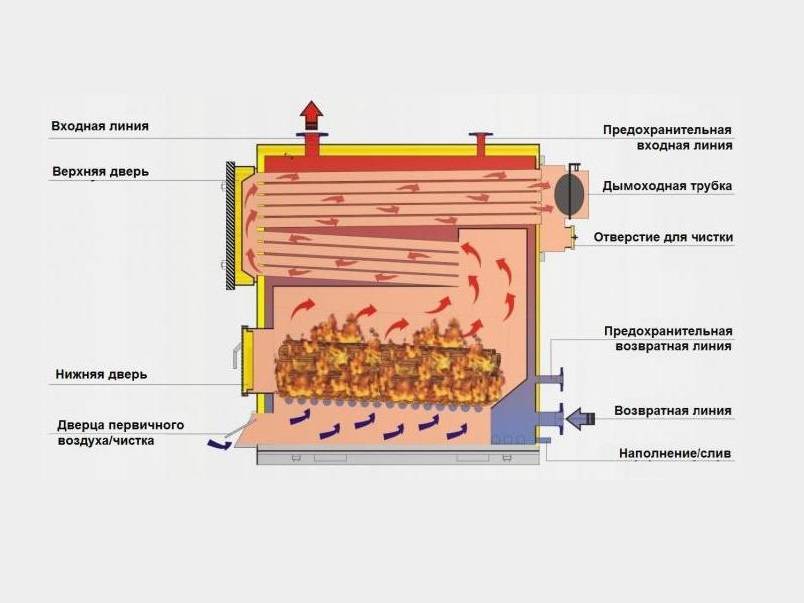

Конструирование самодельного отопительного оборудования

Для тех, кто по разным причинам не желает переплачивать деньги за готовые печи длительного горения. вполне возможен вариант смастерить их своими руками. Самодельная газогенераторная печь для дачи по стоимости выйдет в разы дешевле агрегатов, имеющихся в продаже. Необходимо в первую очередь четко определить, для каких целей будет использована самодельная печь с водяным контуром или без него. Есть ли необходимость установки в ней электронной начинки, что существенно усложняет конструкцию для сборки своими руками. Данный факт ставит под сомнение выгодность самодельного агрегата. Если устройство не планируется использовать постоянно, то возможно собрать самую простую модель, а контроль работы устройства будет происходить вручную. Среди изготавливаемого своими руками оборудования лидируют два вида:

• печь с использованием в качестве топлива отработанного масла. сборка в основном состоит из подручных материалов;
• печь, изготавливаемая на основе металлической бочки. Оба устройства имеют определенную популярность у народных умельцев, так как отличаются простотой конструкции и высокой эффективностью в использовании. Главным отличием данного оборудования является две камеры сгорания.

1. Начальным этапом в изготовлении агрегата своими руками является сварка двухкамерного корпуса из металла прямоугольной формы.
2. Нижняя камера нужна для закладки в печь топлива, в ней и происходит процесс пиролиза, это отделение печи служит отсеком для газификации, дрова в нем не горят, а из-за дефицита кислорода происходит их тление. Выделившееся количество газа переходит в верхний отсек, где происходит дожигание газа.
3. К корпусу приваривается металлическая труба. для регулирования движения воздуха.
4. Разделяет верхнюю и нижнюю камеры решетка. Для регулировки потоков воздуха необходимо своими руками установить регуляторы мощности и газификатор, так как поддувала в таких печах нет.
5. На корпусе крепится теплообменник. Подобные печи длительного горения, сделанные своими руками, могут использоваться для обогрева загородной дачи, теплицы, гаража или бани.

Характеристики и конструкция индукционных печей Дровяная печь с высоким уровнем КПД Печь длительного горения своими руками из газового баллона Конструкция термоголовки для радиатора отопления

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

Принцип действия дровяных газогенераторов

Быстрое сжигание дров на открытом воздухе дает, главным образом, некоторое количество полезного тепла. Но совсем иначе древесина ведет себя при так называемом пиролизном сжигании, т.е. при горении в присутствии очень малого количества кислорода.

В такой ситуации наблюдается не столько горение, сколько тление древесины. А полезным продуктом этого процесса является не тепло, а горючий газ.

Газогенераторы некогда активно использовались в качестве поставщика топлива для авто. И сейчас можно изредка встретить машины, работающие на вырабатываемом ими газе:

Галерея изображений
Фото из

Для выработки газообразного горючего используются не только дрова, все виды угля, солома, пеллеты, но и практически бесплатные отходы деревообработки

Небольшой агрегат для генерации газа и газовой смеси свободно размещается в багажнике малогабаритной легковой машины

Генератор, способный полностью покрыть потребности авто, больше подходит для грузовичков. Для обеспечения малолитражной машины чаще всего устанавливается на прицеп

Использование газогенератора в транспортных средствах

Плюсы установки генераторов газа на авто

Расположение генератора в багажнике малолитражки

Применение производительных генерирующих систем

При медленном горении древесины на выходе получается смесь, содержащая следующие продукты:

• метан (СН₄);
• водород (Н₂);
• оксид углерода (он же СО или угарный газ);
• различные предельные углеводы;
• углекислый газ (СО₂);
• кислород (О₂);
• азот (N);
• водяной пар.

Только часть этих ингредиентов является горючими газами, все остальное — это загрязнения или негорючий балласт, от которого лучше избавиться. Поэтому нужно не просто сжечь дерево в специальной установке, но и очистить результат, а также охладить полученную газовую смесь. В условиях промышленного производства этот процесс включает следующие этапы:

1. Сжигание твердого топлива в присутствии малого (около 35% от нормы) количества кислорода.
2. Первичная грубая очистка, т.е. отделение летучих частиц в циклонном вихревом фильтре.
3. Вторичная грубая очистка, при которой газ очищается с помощью водяного фильтра, используется так называемый скруббер-очиститель.

Самодельные устройства для использования в домашних условиях выглядят проще и места занимают меньше, но принцип их работы, а также конструкция очень похожи. Перед началом изготовления такого устройства необходимо все хорошо продумать, а также составить или найти проект агрегата.

На просторах интернета имеется немало рекомендаций о том, как сделать самодельный древесный газогенератор. Некоторые из них снабжены вполне реальными для воплощения чертежами.

Мастера, которым уже удалось в какой-то мере осуществить этот увлекательный процесс, отмечают, что времени и сил может понадобиться немало. Возможно, придется выполнить не одну переделку и осуществить целый ряд экспериментов, чтобы получить агрегат с приемлемыми характеристиками.

Мотоблок для электрогенератора

Для жителей сел и поселков за городом использование мотоблока для сборки генератора не является новшеством, так как агрегат очень распространен, и многие проводят земельные работы с его помощью, хотя мотоблок, как другая техника, нередко подвергается поломкам.

При больших повреждениях агрегата владельцы покупают новый, но со старым расстаться хочет не каждый, поэтому старые экземпляры могут использоваться для самостоятельного конструирования генератора переменного тока 220 В. Работой двигателя может обеспечиваться оптимальная производительность асинхронного двигателя в пределах вольтажа от 220 до 380. Мощность двигателя нужно выбирать не менее 15 кВт, а частота оборотов вала должна быть от 800 до 1500 об/мин. Такие характеристики необходимы для полного обеспечения электросети жилища. Ведь с маломощным двигателем получить достаточно энергии не выйдет, а создавать генератор для нескольких осветительных приборов нерационально.

Существуют мастера, которые изготавливают ветрогенератор из асинхронного двигателя своими руками, но в любом случае перед сборкой нужно сначала рассчитать мощность потребления электроэнергии зданием. Ведь в небольших дачных домиках может быть один телевизор или дрель, для которых будет достаточно мощности электрогенератора, переделанного из обычной бензопилы.

Варианты изготовления своими руками

Решая, как сделать био газогенератор своими руками, первым делом выбирают конструкцию. Для этого стоит использовать схемы заводских или самодельных агрегатов. Имея готовые чертежи, несложно изготовить газген для отопления или же газогенератор для копчения своими руками.

Инструменты и материалы

Для самостоятельного изготовления газогенератора необходимо подготовить следующие инструменты:

• сварочный аппарат;
• болгарку;
• дрель;
• набор ручных инструментов;
• крепежные детали.

Изготовление вертикального газогенератора

В устройстве вертикального процесса горения вырабатываемый газ поднимается вертикально вверх и направляется по трубе для фильтрации и охлаждения. Порядок действий:

1. В качестве корпуса можно использовать готовую металлическую бочку или же из листовой стали толщиной 8-10 мм и уголка создать конструкцию требуемой конфигурации.
2. Бункер делают из аналогичного материала и фиксируют внутри корпуса.
3. Камеру сгорания изготавливают на основе пустого газового баллона.
4. Горловину камеры сгорания оснащают жаропрочными прокладками из силикона или силикатов.
5. Далее оборудуется воздухораспределительная коробка, рядом монтируют обратный клапан. Между воздухораспределительным узлом и камерой выполняют фурмы.
6. Для создания узла фильтрации газа используют корпус старого огнетушителя.
7. Для охлаждения газа после грубой очистки устанавливают обычный радиатор, при желании делают специальный змеевик.
8. Чтобы отводить конденсат, применяют сеператор. Для этого в трубу d3-5 мм вставляют ребристую пластину и фиксируют к точке подачи холодного воздуха, нижняя часть оснащается краном слива конденсата.
9. Колосниковую решетку изготавливают из жаропрочной арматуры, но лучше использовать готовый чугунный колосник подходящего размера.
10. Устанавливают дверцы из жаропрочных основ с герметичными уплотнителями.

Изготовление вертикального газогенератора

Необходимо помнить, что герметичность – одно из важных условий корректной работы устройства.

Изготовление горизонтального газогенератора

В теплосиловых установках горизонтального процесса горения газ перемещается в нижней половине корпуса горизонтальными потоками. Устройство несколько проще, чем в аналогичном оборудовании вертикального вида.

Составные элементы горизонтального газогенератора:

• корпус с бункером, воздуховодом и газораспределительным узлом;
• камера сгорания, которая оборудуется герметичной горловиной;
• фильтры, охлаждающий отсек, смеситель.

При конструировании агрегата следует использовать схемы и чертежи промышленных или самодельных газгенов.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

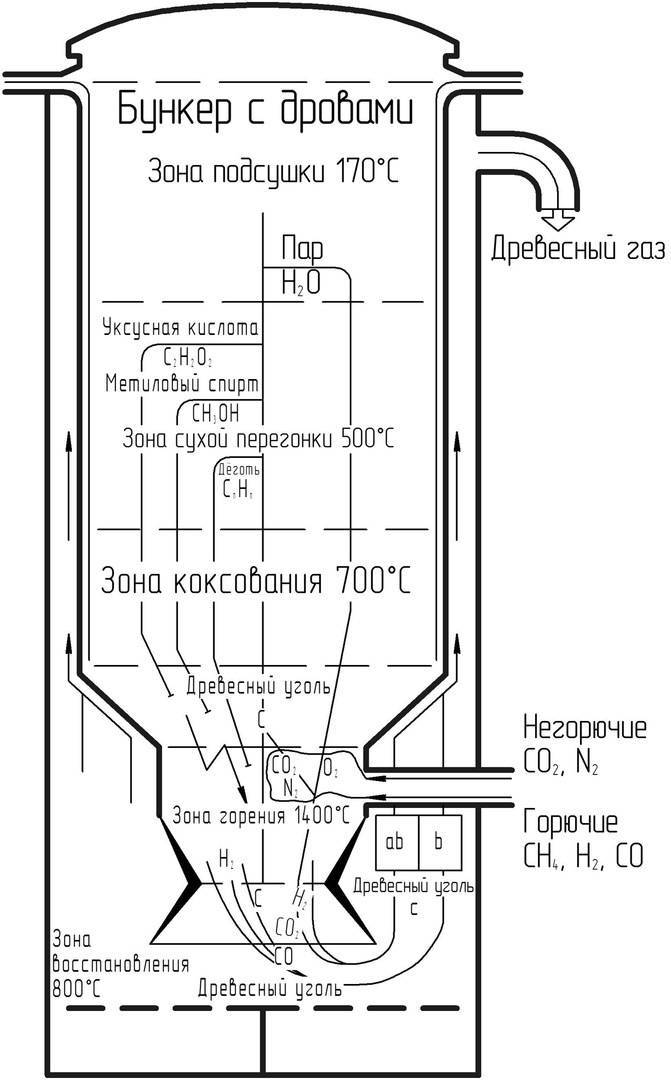

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Как сделать газогенератор своими руками?

Перед сборкой газогенератора и трансформацией данного прибора в отопительный котел нам нужно заготовить узлы и детали, из которых и будет собираться этот агрегат.

Причем классическое устройство газогенератора на дровах предполагает использование в процессе сборки следующих комплектующих:

Устройство газогенератора

• Во-первых, корпуса – основы будущего агрегата, во внутренней части этого узла будут установлены все составные элементы котла. Корпус собирается из уголков и листовой стали, предварительно раскроенных и нарезанных по шаблонам и чертежам.
• Во-вторых, бункера – емкости для хранения топлива (дров, древесного угля, паллет и так далее). Бункер собирается из листового проката и крепится в корпусе. Причем под этот узел можно выделить часть внутреннего пространства корпуса, разграничив ее с помощью металлических плит из низкоуглеродистой стали.
• В-третьих, камеры сгорания – ее размещают в нижней части бункера. Ведь основная задача этого узла – это генерирование высокой температуры, поэтому камеру изготавливают из жаропрочной стали. А крышку бункера – герметизируют, препятствуя несанкционированному насыщению камеры сгорания кислородом.
• В-четвертых, горловины камеры сгорания – особого участка, где реализуется крекинг смол. Эту деталь камеры отделяют от корпуса с помощью асбестовых прокладок.
• В-пятых, коробки воздухораспределителя – особого узла, размещаемого вне корпуса. Причем врезка штуцера воздухораспределителя в корпус осуществляется посредством обратного клапана. Этот узел обеспечивает приток кислорода в камеру сгорания олефинов, препятствуя выходу горючих газов из камеры сгорания.
• В-шестых, комплекта фильтров и патрубка, соединяющего горловину камеры сгорания дров с камерой сгорания олефинов.

Кроме того, нам понадобится колосниковая решетка – она нужна для отделения углей в камере сгорания, лучки и дверцы – они обеспечивают доступ в полости корпуса, в том числе и в бункер или камеру сгорания.

Подготовив все указанные элементы, мы можем приступать к сборке газового генератора, осуществляемой по следующему плану:

• Вначале собирают корпус.
• Затем в корпусе обустраивают бункер с камерой сгорания, дополняя конструкцию колосниками и приточным каналом (поддувалом).
• Горловину камеры сгорания дров соединяют патрубком с камерой горения олефинов. Причем в патрубок можно вывести на систему охлаждения газов, монтируемую за пределами корпуса.
• В верхней части корпуса собирают коробку воздухораспределителя, предварительно подготовив ввод в камеру сгорания олефинов с помощью обратного клапана.
• Далее на петли монтируют дверцу в бункер и лючки в камеры сгорания (и дров и олефинов).

Собранный таким образом котел оборудуют воздушными компрессорами (воздухораспределитель и приточный канал в камеру сгорания дров) и вытяжной трубой (дымоходом). Ну а в самом конце на корпус котла, желательно в зоне вторичной камеры сгорания, монтируют водяную рубашку с приточным и выпускным штуцером, в которой будет циркулировать теплоноситель. Причем рубашку можно разместить в двойных стенках корпуса или камеры сгорания олефинов.

Устройство и принцип работы дровяного газогенератора

Дровяные газогенераторы растапливаются таким же образом, как и обычные котлы. Причем там и здесь используется твердое топливо – древесина. Дрова, опилки, брикет или другое топливо укладывается в камеру, которая расположена в нижней части газогенератора. После этого производится поджег и открывается заслонка для создания тяги

Также, стоит обратить своё внимание на то, что заслонка открывается только на половину, так как может погаснуть огонь. Причиной тому является излишек поступившего воздуха

Устройство и схема работы газогенератора

Устройство газогенератора очень простое, основу составляют две камеры, размещенные в одном корпусе. В нижнем отсеке осуществляется сгорание топлива, а в верхнем — газа. Нагретый воздух постоянно циркулирует по трубопроводам.

В нижней камере имеются специальные отверстия для забора холодного воздуха. При нагревании он поднимается и далее поступает в канал.

Чтобы получить из древесины горючий газ, необходимо обеспечить особые условия ее горения. Для этого в топку подается небольшое количество кислорода, которое не позволяет топливу просто сгореть. При этом температура в камере сгорания должна быть очень высокой, более 1100 градусов.

Дровяной генератор успешно использовался для автомобилей еще во время Второй мировой войны. Сегодня к этой идее все чаще возвращаются по соображениям экологической безопасности

В результате образуется смесь горючих газов, которую необходимо охладить. После этого газ пропускают через ряд фильтров для очистки от уксусной и муравьиной кислоты, золы, взвешенных частиц и т. п. Очищенный газ подается в смеситель, где в него поступает некоторое количество воздуха. Эта газово-воздушная смесь пригодна для дальнейшего использования, например, для подогрева воды отопительного контура или как топливо для двигателя внутреннего сгорания. Понимание принципов работы устройства поможет при создании древесного газогенератора своими руками.

Обратите внимание, что есть еще одна разновидность дровяного газогенератора — пиролизная печь. В ней также образуются горючие газы, которые поступают во вторичную камеру сгорания, а не отбираются для дальнейшего использования

Вообще, идея дровяного газогенератора не нова, а в последние годы защитники экологии ратуют за использование таких агрегатов для автомобилей. В следующем видеоматериале продемонстрирован успешный опыт создания автомобильного газогенератора, который работает на дровах.

Советы мастеров

Тому, кто решил изготовить газогенератор на дровах своими руками, полезно прислушаться к советам специалистов и тех домашних мастеров, кто уже прошел этот путь. Остановимся на некоторых моментах, которые следует учесть при изготовлении газового генератора.

Выбор материала, из которого решено изготовить газовый генератор, должен быть продуманным. Элементы топочной камеры лучше всего изготовить из низкоуглеродистой стали. Это обусловлено жесткими температурными условиями работы этой части конструкции вкупе с воздействием выделяющегося конденсата.

Верхняя крышка генераторной колонки кроме запорного устройства должна быть укомплектована уплотнителем, обеспечивающим герметичность. Уплотнитель можно изготовить из асбестовой полосы или использовать шнур из того же материала. Выполнение этого условия воспрепятствует неконтролируемому проникновению воздуха внутрь генератора и утечке пиролизного газа.

Еще один совет касается необходимости установки обратного клапана, чтобы избежать выхода газа.

Колосники камеры сгорания должны быть изготовлены из чугуна. Поскольку эта часть конструкции нуждается в постоянной очистке, лучше сделать ее выдвижной.

Для подачи воздуха можно предусмотреть вентилятор.

Конструкция загрузочного люка должна быть такой, чтобы в случае переизбытка топлива и газа было удобно выбросить часть балласта.

Относительно применения газогенератора на дровах, многие мастера, испытавшие эти устройства в работе, подчеркивают, что использование их на автомобильном транспорте сегодня вряд ли может иметь перспективы. В этом качестве они чересчур громоздки и неэффективны. Гораздо более интересным является использование таких генераторов для питания стационарных двигателей внутреннего сгорания электрических генераторных агрегатов. В этом варианте можно получить источник дешевой электрической энергии, вырабатываемой из древесных отходов.

В заключение хочется добавить, что сама по себе идея получения газообразного топлива из древесины не нова. Еще в годы Великой Отечественной войны, в условиях дефицита жидкого углеводородного топлива, дровяными газогенераторами комплектовались небольшие грузовики – полуторки.

Сам процесс пиролиза применяется сегодня в распространенных моделях котлов длительного горения, производимых очень известными фирмами. Использование пиролиза в отопительных системах позволяет получить максимальное количество теплоты от сгорания топлива, при этом редко осуществляя его загрузку.

Для тех, кто хочет больше узнать о возможностях генераторов, использующих процесс пиролиза, увидеть, как изготавливают газогенераторы на дровах своими руками, видео ролики, выложенные в сети, окажут в этом помощь.

Как работает

Сами устройства, если вспомнить историю, использовались давно и довольно часто. Они устанавливались на транспортных средствах, но сегодня их в основном применяют как стационарные установки. Агрегат представляет собой особый блок, напоминающий печь и преобразующий древесину или древесный уголь в газ. Принцип работы следующий: исходное сырье поступает в систему, которая готовит углеродсодержащий материал в среде с низким содержанием кислорода для производства синтез-газа.

Выбор исходного сырья определяет конструкцию газогенератора, наиболее распространены три варианта:

• Восходящий (прямой), когда древесина поступает в камеру газификации сверху, падает на решетку, образует топливную кучу. Воздух поступает из-под решетки, поднимается через топливную кучу. Сингаз выходит из верхней части камеры.
• Обратный и поперечный. Здесь воздух и синтез-газ могут входить/выходить в разных местах.

Система включает 5 компонентов:

1. Бункер для топлива. Решения видоизменяются в зависимости от выбранного топлива (щепа или древесные гранулы), местоположения, размера всей системы. Древесная стружка дешевле в приобретении, но поскольку расход её больше, для хранения требуются большие контейнеры. Древесные гранулы почти вдвое дороже, чем дрова, но они занимают треть объема, более плотно спрессованы и однородные, поэтому горят эффективнее.
2. Топливник. Топливо автоматически подается из контейнера для хранения в камеру перегонки.
3. Камера горения. Дрова (щепа или другое) дозируются по мере необходимости для достижения правильной скорости горения для удовлетворения тепловых нагрузок и газифицируются путем частичного сгорания в среде с ограниченным содержанием кислорода при температурах, превышающих 500 градусов по Цельсию.
4. Водный теплообменник.
5. Распределитель воздуха. Дымовые газы направляются в блок регенерации тепла и циклон, который вращает газовые потоки для отделения оставшихся твердых частиц.

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Особенности конструкции газогенератора

Что характерно для всех типов газогенераторов, так это прохождение углекислого газа через разлагающийся уголь. Там газ отдаёт лишний кислород и становится оксидом углерода. Желательно, чтобы между камерой сгорания и радиатором, газ прошёл грубую фильтрацию от механических примесей в циклонном фильтре. В этом лабиринте может задержаться до 90% механических примесей и летучей пыли.

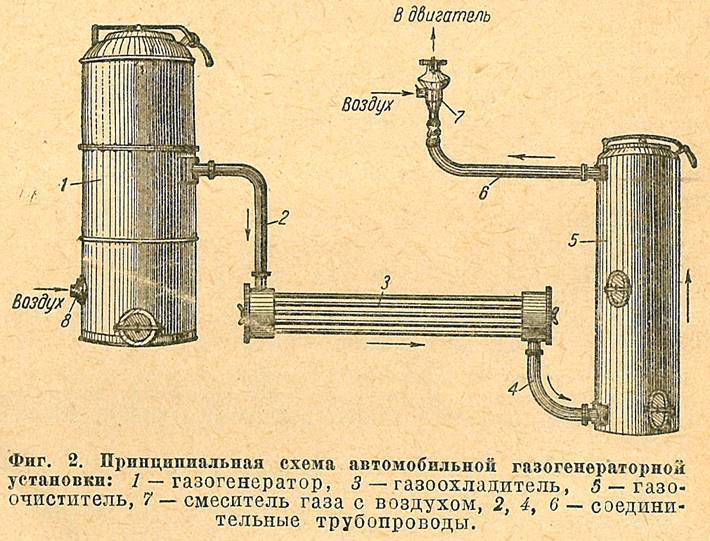

Принципиальная схема газогенератора

Роль радиатора нельзя недооценивать. Благодаря охлаждению, газ концентрируется и уменьшается в объёме. Это позволяет больше газа подать в ДВС. Потеря мощности двигателя во время работы от газогенератора во многом зависит от температуры поступающего в двигатель газа. Он обладает большой устойчивостью к детонации. Поэтому его надо охлаждать и охлаждать, чтобы сжимать и сжимать.

Очень компактно выглядит фильтр тонкой очистки, сваренный из двух канистр. Внутренний объём заполняется гранулированным шлаком и минеральной ватой. Эти компоненты очень хорошо очищают горючий газ. В нижней точке радиатора и фильтра тонкой очистки обязательно надо установить краны для стравливания конденсата. Газ остывает и очищается с выпадением росы. После пробега 200 км в этих ёмкостях накапливается порядка трёх литров жидкости.

Мотоцикл на газогенераторе

Все сварные швы и соединения должны быть герметичны. В случае утечки газов вы будете постоянно подбрасывать дровишки, а мощность двигателя и скорость автомобиля будут минимальными. Вся конструкция должна быть зафиксирована таким образом, чтобы не развалиться от вибрации на неровных дорогах.
