Делаем газовую горелку своими руками

Области применения изделия

Еще около десяти лет назад это приспособление применяли в каждом случае, если требовалось осуществить нагрев поверхностей или металла. Это изделие очень часто использовалось на производстве, так как чаще всего ему не было замены. Паяльной лампой пользуются в тех случаях, когда требуется произвести нагрев в отсутствии альтернативных источников тепловой энергии или при отсутствии возможности использования современной техники.

Паяльная лампа применяется для: разогревания жала паяльника, сварки металлических деталей до 1000 градусов, расплавления метала до 900 градусов, для снятия лакового покрытия, при разогревании замерших труб.

Чаще всего это устройство применяется в следующих ситуациях:

  • при отсутствии возможности в процессе работы использовать электрический паяльник, устройство позволяет прекрасно осуществить разогрев, как припоя, так и жала паяльника;
  • при необходимости проведения сваривания металлических заготовок из металлов, температура плавления которых является ниже 1000 градусов;
  • осуществить при необходимости расплавление металла имеющего температуру плавления ниже 900 градусов;
  • инструмент применяется при возникновении необходимости снятия лакового покрытия на поверхности предметов, изготовленных из металла;
  • при проведении разогрева и оттаивания замерзшей воды в трубах водоснабжения и канализации;
  • при необходимости проведения операции отогрева автомобильного двигателя.

В некоторых случаях паяльная лампа используется для ослабления болтовых и других соединений при осуществлении их разборки, в том случае если эти соединения заржавели. Помимо этого это устройство применяется в сельском хозяйстве при проведении забоя скота для проведения осмоления шкур животных.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

  • Ведется подготовка огнеупорного кирпича.
  • Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
  • При помощи ножовки идет обработка поверхностей.
  • Все элементы плотно подгоняются. Наличие щелей не допускается.
  • В передней части устанавливается порог.
  • Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
  • Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
  • Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

  • Печь конструктивно проще, чем угольный горн.
  • Простая подача топлива и несложная регулировка температуры.
  • Небольшой вес.
  • Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.


Рисунок 3: Чертеж горелки для газового горна

Восстановление работы насоса

Если во время работы появляется шипение или другие посторонние звуки, необходимо сразу выключить лампу, так как может быть нарушена работа насоса. В такой ситуации нужно восстановить стабильную подачу топлива. Для ремонта понадобятся инструменты:

  • плоскогубцы;
  • отвертка.

Материалы:

  • пружина;
  • смазочное масло.

Выполняют следующие действия:

  1. Откручивают пробку, расположенную на крышке, и вынимают насос из баллона.
  2. Отверткой демонтируют имеющийся на клапане золотник.
  3. Элемент очищают от загрязнений и заменяют в нем пружину.
  4. Участки стыковки насоса и корпуса смазывают моторным маслом.
  5. Собирают лампу, соблюдая для монтажа насоса обратный порядок действий.

Плюсы и минусы горелки Бабингтона

Особенность этого типа горелочных устройств состоит в том, что их позитивные и негативные стороны уравновешивают друг друга. Как вы уже могли догадаться, главное преимущество – использование тяжелых видов жидкого топлива любого качества. Даже при большом количестве примесей в отработанном масле самодельная горелка с воздушным наддувом будет исправно функционировать (в отличие от других печей, сделанных для использования подобного горючего).

Не помеха и наличие в отработке воды или автомобильного антифриза (в разумных пределах), хотя небольшие сбои могут иметь место. Дело в том, что сила поверхностного натяжения воды выше, чем у жидких углеводородов. Соответственно, пленка из отработки легче отрывается от рабочей поверхности под воздействием воздушного наддува в горелке Бабингтона. Если в масле имеется немного воды, то последняя практически не попадает в зону горения, а стекает вниз, в отстойник.

Другой приятный для пользователя факт – большой выбор используемых видов жидкого горючего. Правда, при переходе с одного на другое придется перенастраивать горелку по дозировке топлива и воздуха. Вот перечень этих видов:

  • отработанные масла и ГСМ любого происхождения и вязкости – из автомобилей, станков и прочих машин и механизмов;
  • солярка и биодизель;
  • свежие, старые и перегоревшие растительные масла;
  • мазут;
  • светлое печное топливо, керосин.


Отработанное масло предварительно нагревается в трубке, опоясывающей корпус горелки

Теперь о недостатках, коих тоже хватает:

Масляная горелка Бабингтона — устройство относительно простое. А вот система дозированной подачи и стока горючего выйдет посложнее. В схеме участвует 2 емкости, насос и топливный тракт с регулировкой интенсивности горения

Важно обеспечить качество соединений, иначе масло начнет подтекать. При использовании жидких видов топлива, особенно отработки, в котельной редко бывает чисто

Надо понимать, что грязь и запахи в помещении топочной неизбежны. Недостаток проявляется в процессе настройки горелки Бабингтона для совместной работы с самодельной печью или котлом. Сюда же относится перенастройка оборудования для перехода с отработки на дизельное, мазутное или растительное топливо. Изредка при работе горелки возникают сбои из-за того, что засоряется сопло, точнее, крошечное отверстие для воздуха. Скорее всего, причина кроется на стороне компрессора. К примеру, изношенность поршневой группы приводит к попаданию масла из картера в сопло и может стать причиной сбоев.

Отдельно стоит упомянуть о мерах пожарной безопасности. При выполнении работ, связанных с установкой масляного горелочного устройства, рекомендуется держать под рукой огнетушитель. Последний должен постоянно находиться в помещении котельной.

Рекомендации

Чтобы изготовить горелку своими руками, можно обратиться к видео, которых много в интернете. Мастера подробно рассказывают, показывают, дают полезные советы и рекомендации.

В каждом деле можно столкнуться с различными неожиданностями, поэтому стоит внимательно просматривать их и обращать внимание, например:

для изготовления горелки использовать тугоплавкие металлы, потому что при горении может образоваться пламя более 1000о С.
использовать надежный кран, который перекрывает подачу газа.
особо обратить внимание на место подключения баллона.
для горелки подручными и неожиданными материалами могут быть насадки из: газовых горелок бытовой плиты или примуса, автомобильного насоса, пистолета строительного от монтажной пены и даже медицинские иглы. Они изготовлены из прочной стали и покрыты хромом, это придает им достаточную жесткость.
кран – это обычный сантехнический, а для соединения со всей конструкцией подойдут обычные сантехнические трубы с резьбой

В этом месте нет высоких температур.

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Инструкция по эксплуатации паяльной лампы

Перед тем как применять устройство требуется изучить инструкцию о том, как пользоваться паяльной лампой. Использовать в работе это устройство можно только после того как изучена инструкция.

Применение устройства допустимо только на открытом воздухе. При возникновении острой необходимости применения приспособления в закрытом пространстве его можно использовать на протяжении короткого времени с последующим качественным проветриванием.

При использовании прибора следует четко выполнять инструкции по эксплуатации.

Несоблюдение техники безопасности при работе с паяльной лампе может привезти к её взрыву и другим страшным последствиям.

  • Перед началом проведения работ производится заправка прибора при необходимости топливом. Заправка резервуара должна осуществляться на три четверти объема. Пустой объем требуется для создания в процессе работы давления.
  • Избыточное давление требуется в резервуаре создать при помощи встроенного в прибор нагнетающего насоса. Для создания давления потребуется осуществить до 10 не резких качков.
  • После получения повышенного давления требуется налить в ванночку горелки топлива. Лучше всего для этой цели использовать спирт, так как это топливо не дает большого количества копоти. Залитое в ванночку топливо поджигается для того чтобы обеспечить первоначальный разогрев испарителя горелки. В процессе горения топлива в ванночке требуется обеспечить защиту прибора от сквозняков.
  • После прекращения горения топлива налитого в ванночку осуществляют открытие игольчатого клапана. Топливо, поступающее из испарителя, должно быть газообразным – при выявлении в потоке топлива капель процедуру разогрева испарителя горелки следует повторить.
  • После получения струи газообразного топлива она поджигается. В случае необходимости объем поступающего топлива можно регулировать при помощи игольчатого клапана. Для ускорения процесса полного разогрева горелки можно лампу поставить к металлическому листу, при этом расстояние от листа до сопла горелки должно составлять 2-3 см.
  • При проведении работ осуществлять контроль состояния факела – увеличивать его или уменьшать можно при помощи игольчатого запорного клапана.
  • В случае если наблюдается нестабильность работы горелки или происходит затухание горения, то требуется провести чистку форсунки специально предназначенной для этого иглой.
  • После окончания работы производится гашение факела прибора. Гашение факела прибора осуществляется путем завинчивания вентиля и опусканием иглы. После остывания лампы производится стравливание воздуха из резервуара.

При работе с инструментом следует соблюдать меры предосторожности

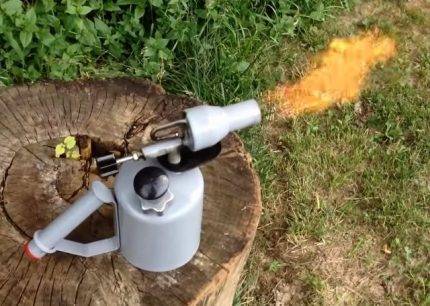

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

  • Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
  • Для легкоплавких материалов возможна даже сварка.
  • Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
  • В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
  • На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
  • Для смоления свиных туш
  • Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

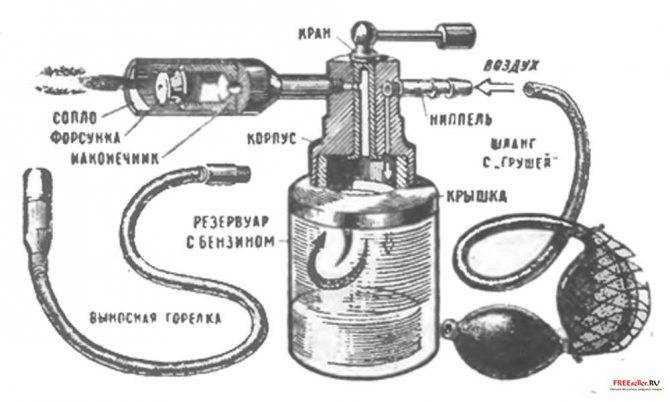

Конструктивные особенности бензиновой лампы

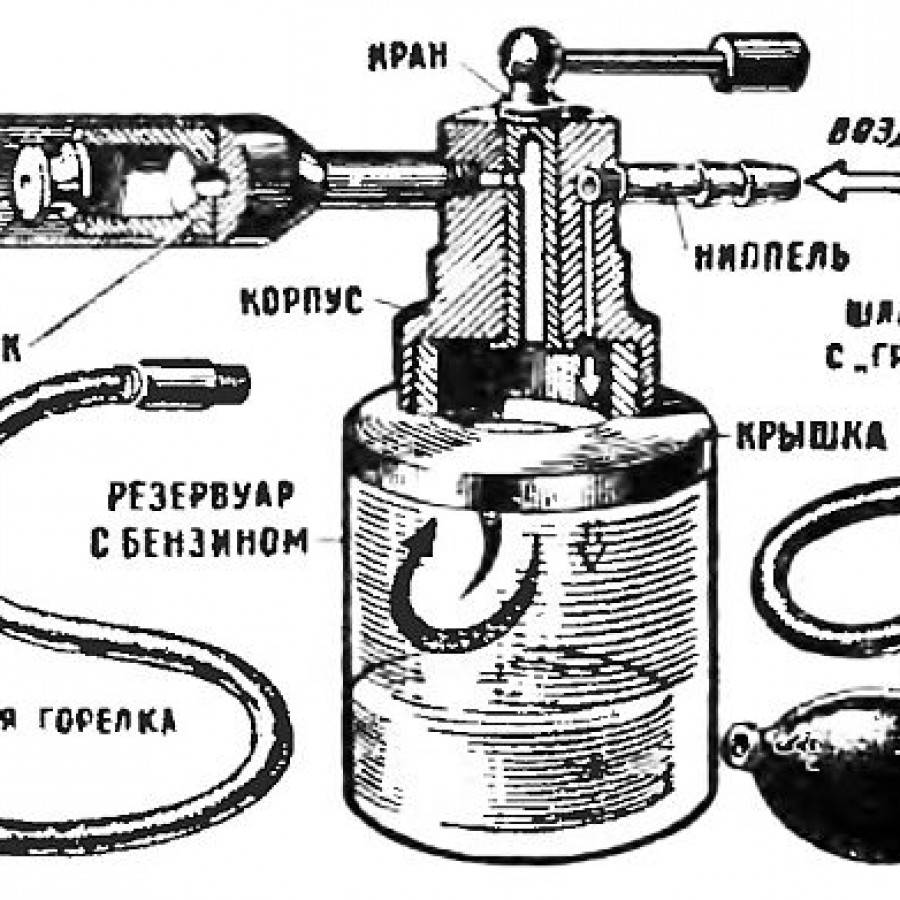

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

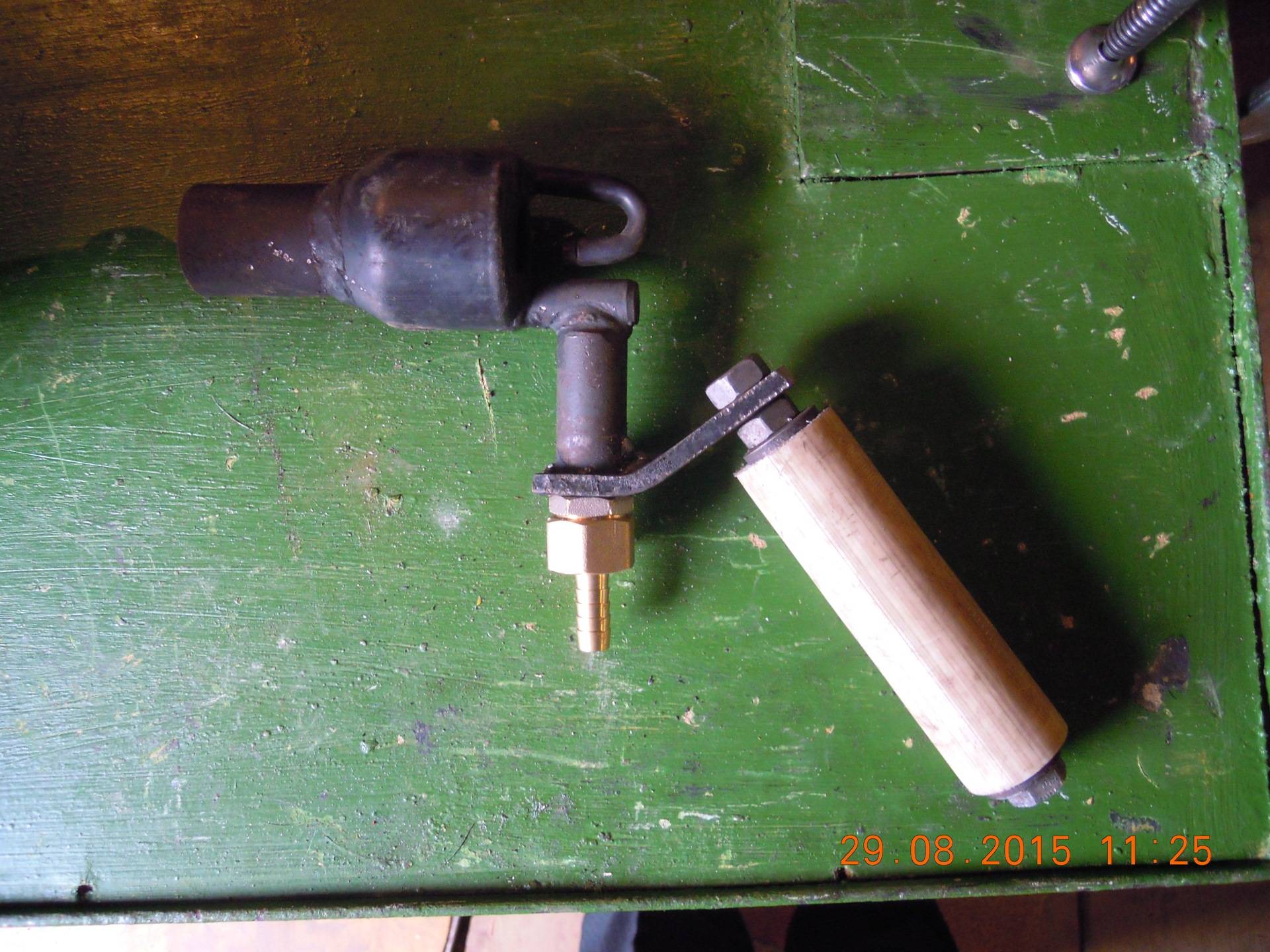

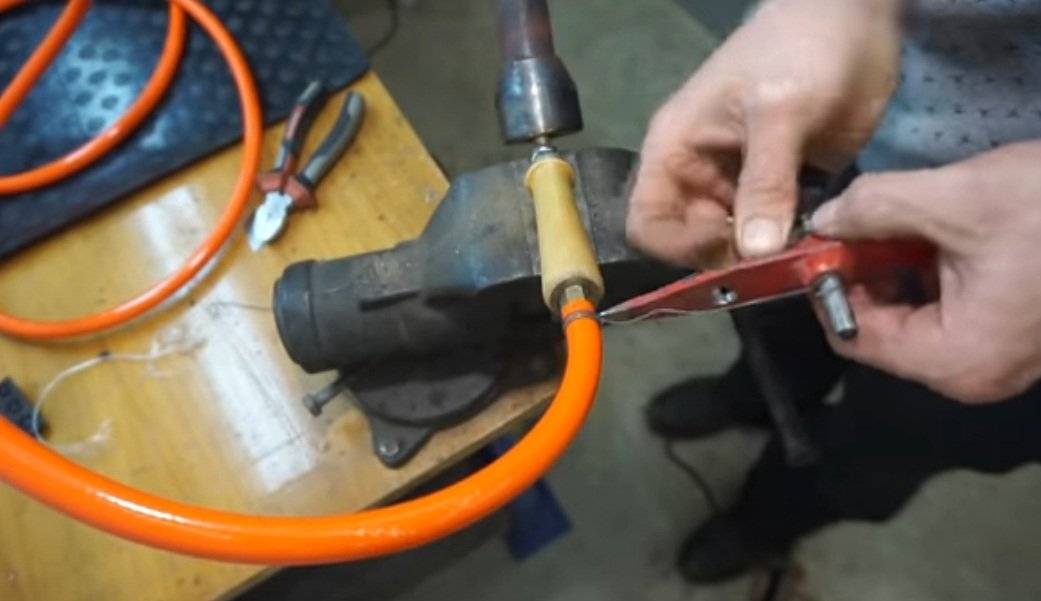

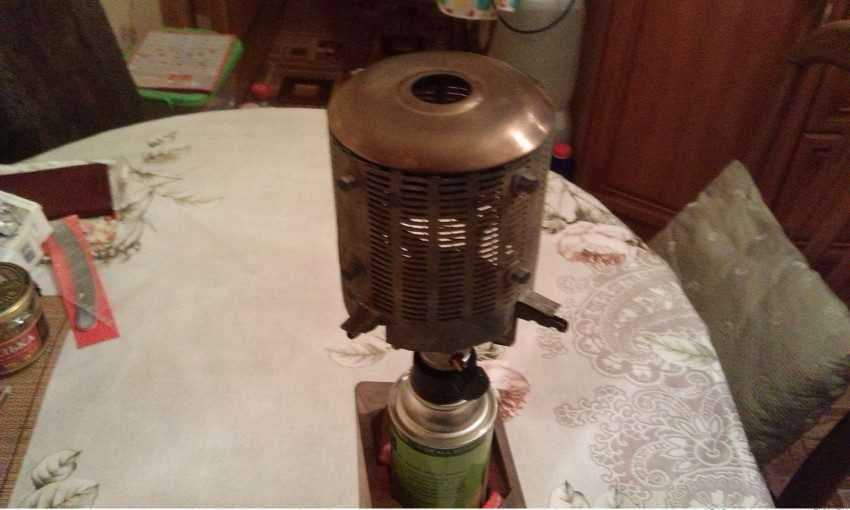

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

  1. От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
  2. Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
  3. К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

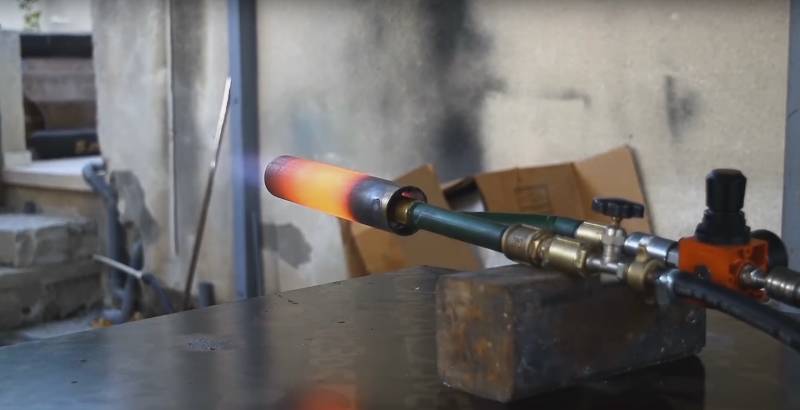

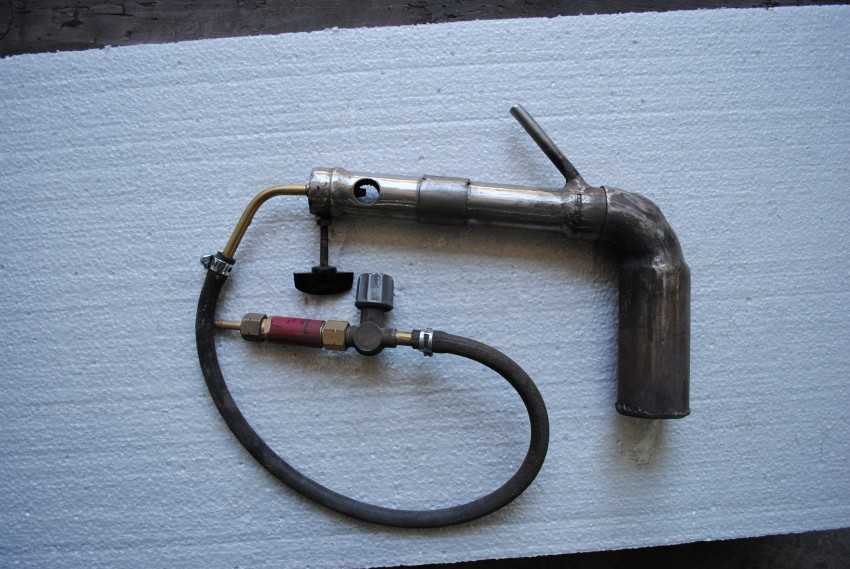

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

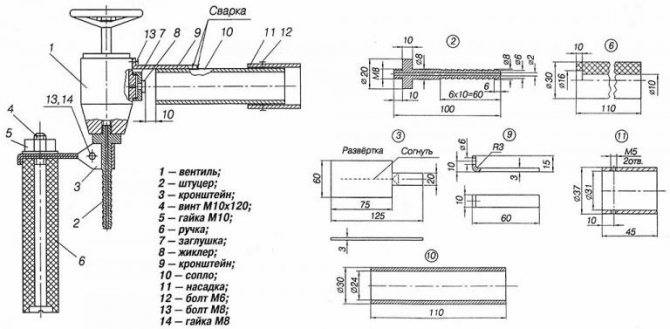

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

  • установка термоусадочных трубок;
  • расплавление припоя перед пайкой;
  • отогрев металлических водопроводных труб;
  • разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

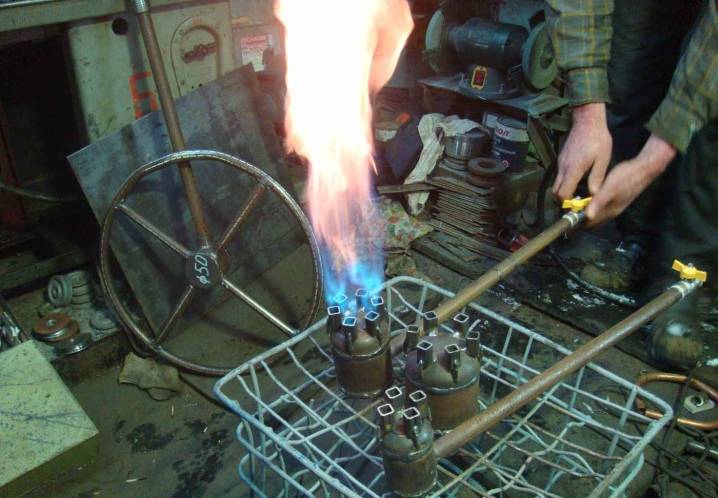

Виды горелок, применяемых для сжигания газа

Оптимальное устройство горелки важно, поскольку от этого будет зависеть количество угара металла при нагреве под ковку, интенсивность поверхностного окалинообразования и суммарное потребление газа. Для закрытых горнов требуются горелки короткого пламени, обеспечивающие быстрое и интенсивное перемешивание горючей смеси

Так КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры будет равномерным и эффективным.

Таким образом, газовая горелка обеспечивает:

  1. Большой угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
  2. Высокую скорость выхода струи при малой высоте и большой ширине.
  3. Безопасность поджига газа.
  4. Устойчивость процесса горения.
  5. Нечувствительность к повышенной влажности внутри горна.
  6. Безопасность при «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что сразу приведет к взрыву в горне горючей смеси.

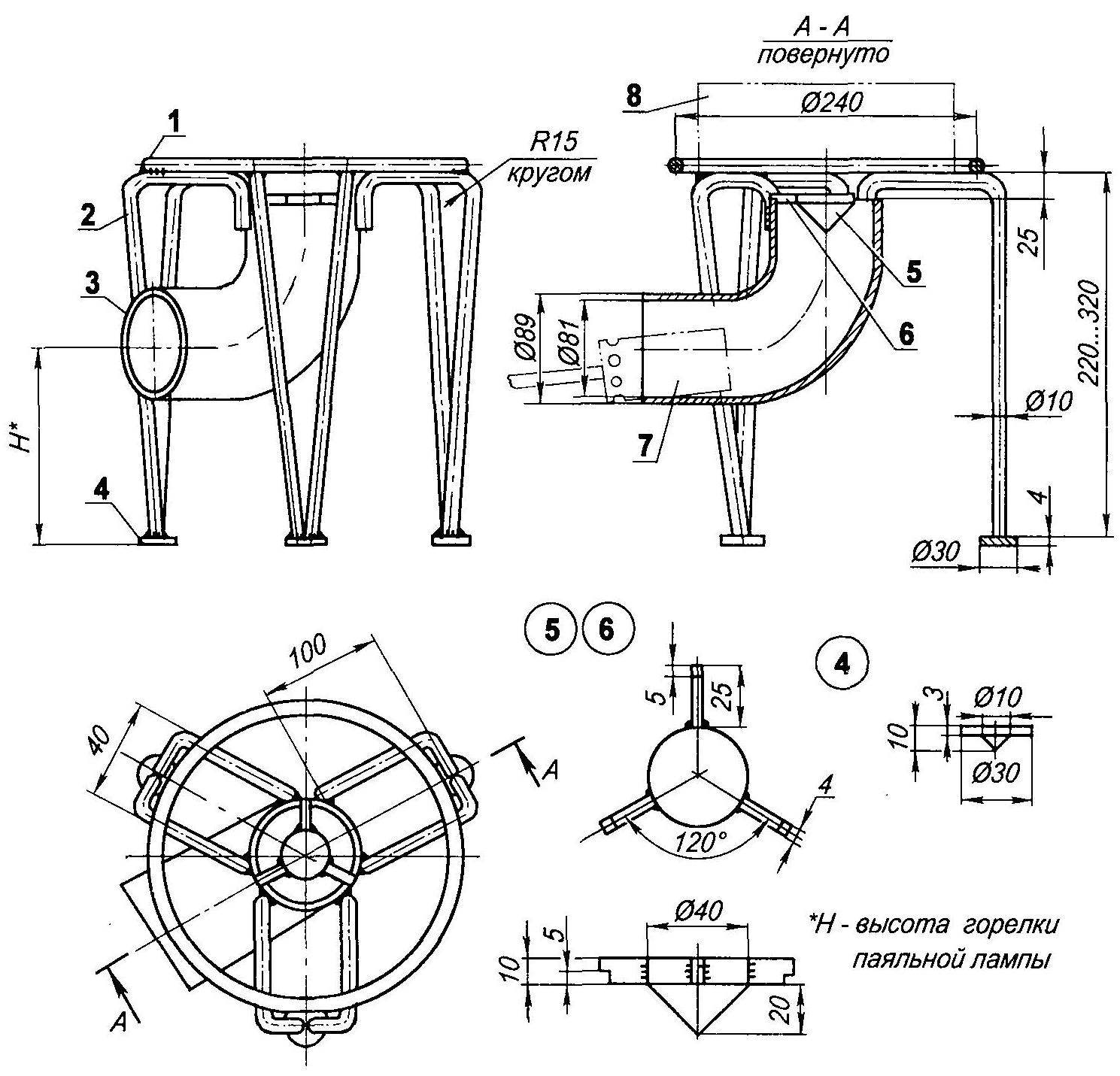

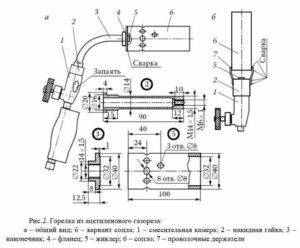

Чертежи газовых горелок:

Чертеж газовой горелки

Чертеж горелки для кузнечного горна

Эскиз для самодельной газовой горелки

Для сжигания пропана (из баллона или газопровода) применяют:

  • Инжекторные горелки, обеспечивающие самовсасывание газа. Они простые, но отличаются низкой экономичностью. Есть регулировка соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного собственноручно, это чаще всего приводит к необходимости работать с недостатком воздуха.
  • Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток — по касательной к корпусу смесителя. Смешивание происходит довольно интенсивно, но и потери давления из-за завихрений тоже велики. Это сказывается на неравномерности количества подаваемого воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Из-за этого возрастает угар и образование окалины. Положительное качество тангенциальных горелок — простота и надёжность.
  • Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В подобных вариантах полное смешивание достигается только в устье, поэтому регулирование работой в данном случае наилучший способ, а потери давления почти отсутствуют. Недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить горелку для горна в условиях домашней мастерской очень сложно.
  • Комбинированные горелки, сочетающие в себе тангенциальный и прямоточный подвод. Регулируемость смеси — наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха регулируется длиной факела в горне и, следовательно, управляется временем нагрева заготовок под ковку. Недостаток подобных исполнений — большие габариты, что для малых горнов может быть неприемлемым. В минусы можно записать техническую сложность изготовления горелки с двойным потоком.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

  1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
  2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
  3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
  4. Давление газа устанавливается до режимного значения, открывается вентиль.
  5. По шлангам топливо поступает к пропановому прибору.
  6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
  7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

  • работать рядом с открытым огнем;
  • баллон держать в наклонном состоянии;
  • располагать под солнцем сосуды;
  • осуществлять работы без редуктора;
  • проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.
