Газовые горелки для пайки своими руками: инструкция по изготовлению из подручных средств

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

Устройство самодельной мини-горелки

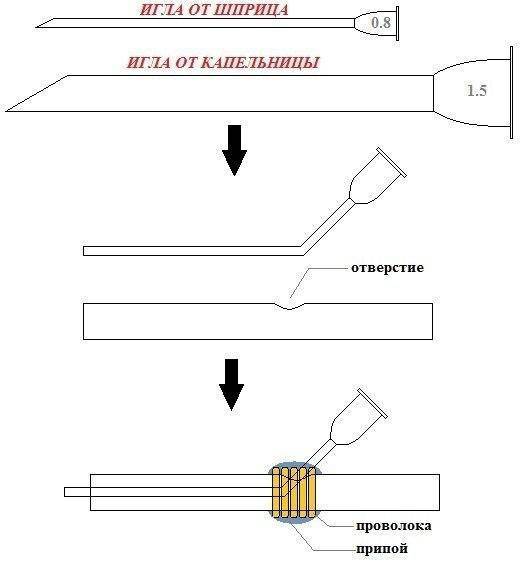

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Инструкция по использованию

Если вами будет использоваться газовая горелка для кровельных работ, то необходимо перед этим осуществить несколько этапов. Первоначально подготавливается основание для укладки материала, для этого поверхность очищается от пыли и мусора. Если есть потребность, то бетонную стяжку следует выровнять. Далее поверхность обрабатывается праймером. На следующем этапе можно начинать работу с рулонным материалом, который раскладывается с обеспечением нахлеста. Ширина последнего может варьироваться от 8,2 до 9 см. Такая укладка гидроизоляции является только лишь примеркой. В ходе этих манипуляций рулоны следует выровнять, а после скатать обратно. Материал нужно зафиксировать у основания кровли, в процессе чего используется газовая горелка для кровельных работ. Теперь к работе должен быть подключен помощник. Один из мастеров прогревает с помощью оборудования поверхность основания, а также нижнюю поверхность гидроизоляции. Тогда как второй человек занимается плотным прижиманием изоляции к поверхности крыши. При этом рулон предстоит немедленно раскатать. Для того чтобы исключить образование складок и пузырьков, рулон следует прокатывать ручным катком. Если было обнаружено отслоение швов, то горелка газовая для кровельных работ, фото которой представлены в статье, позволит исключить данные погрешности.

Изготовление и установка горелки в закрытый газовый горн

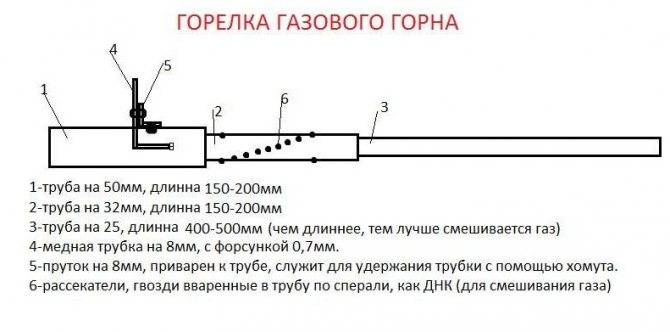

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Техника безопасности

Газовые металлические баллоны взрывоопасны, даже пятилитровые баллоны могут стать источником мощного взрыва. На смену им пришли более безопасные металлокомпозитные и композитные материалы, которые свели взрывоопасность газовых баллонов к нулю, поскольку такие емкости не взрываются.

Общие требования по технике безопасности при применении пропановых горелочных устройст

1. К работам допускают персонал при достижении им 18 лет. Сварщик должен иметь аттестацию и получить допуск к началу работ с пропановым оборудованием, пройти медосмотр и не иметь врачебных запретов. До начала работ персоналу проводят вводный и первичный инструктажи.
2. Сварщик, должен знать и выполнять правила безопасности при применении пропановой горелки и методы оказания помощи.
3. Сварщик должен иметь специальную одежду и обувь и защитные средства.
4. Перед началом работ подбирают инструменты и оснастку и проверяют их работоспособность.
5. Снимают стальной колпак ключом.
6. Выполняют внутренний осмотр арматуры, удаляют грязь и продувают вентиль резким поворотом крана по направлению «открыть-закрыть». Если он не откручивается, то сосуд считается нерабочим, его отправляют для ремонта в ремонтную газовую службу.
7. Пропановый баллон устанавливают на площадке с хорошей вентиляцией с Т воздуха выше 0С во избежание замерзания.
8. Перед включением редуктора продувают его штуцер.
9. Редуктор крепят к сосуду с закрытым вентилем.
10. Предельные расстояния от места работы: от тепловых источников – более 1 м от открытого огня – более 10 м.

При работе с пропановыми сосудами, запрещено:

1. Проводить наклонную установку баллонов.
2. Размещать сосуды на проходных и низко освещенных местах, а также под солнцем.
3. Работать без редуктора.
4. Применять шланги, из разных кусков, соединенных проволокой.
5. Оставлять рабочие баллоны без надзора.
6. Ремонтировать горелку, подключённую к пропановому сосуду.
7. Разогревать редуктор с использованием открытого огня.

Техника безопасности

Газовые металлические баллоны взрывоопасны, даже пятилитровые баллоны могут стать источником мощного взрыва. На смену им пришли более безопасные металлокомпозитные и композитные материалы, которые свели взрывоопасность газовых баллонов к нулю, поскольку такие емкости не взрываются.

Общие требования по технике безопасности при применении пропановых горелочных устройст

1. К работам допускают персонал при достижении им 18 лет. Сварщик должен иметь аттестацию и получить допуск к началу работ с пропановым оборудованием, пройти медосмотр и не иметь врачебных запретов. До начала работ персоналу проводят вводный и первичный инструктажи.
2. Сварщик, должен знать и выполнять правила безопасности при применении пропановой горелки и методы оказания помощи.
3. Сварщик должен иметь специальную одежду и обувь и защитные средства.
4. Перед началом работ подбирают инструменты и оснастку и проверяют их работоспособность.
5. Снимают стальной колпак ключом.
6. Выполняют внутренний осмотр арматуры, удаляют грязь и продувают вентиль резким поворотом крана по направлению «открыть-закрыть». Если он не откручивается, то сосуд считается нерабочим, его отправляют для ремонта в ремонтную газовую службу.
7. Пропановый баллон устанавливают на площадке с хорошей вентиляцией с Т воздуха выше 0С во избежание замерзания.
8. Перед включением редуктора продувают его штуцер.
9. Редуктор крепят к сосуду с закрытым вентилем.
10. Предельные расстояния от места работы: от тепловых источников – более 1 м от открытого огня – более 10 м.

При работе с пропановыми сосудами, запрещено:

1. Проводить наклонную установку баллонов.
2. Размещать сосуды на проходных и низко освещенных местах, а также под солнцем.
3. Работать без редуктора.
4. Применять шланги, из разных кусков, соединенных проволокой.
5. Оставлять рабочие баллоны без надзора.
6. Ремонтировать горелку, подключённую к пропановому сосуду.
7. Разогревать редуктор с использованием открытого огня.

Основные требования

Перечислим признаки качественной газовой горелки:

1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
2. Устройство имеет достаточно продолжительный срок службы.
3. Конструкция предельно проста, установка не вызывает затруднений.
4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

• Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
• Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
• Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
• Форсунка. Ее делают из металлического прута.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

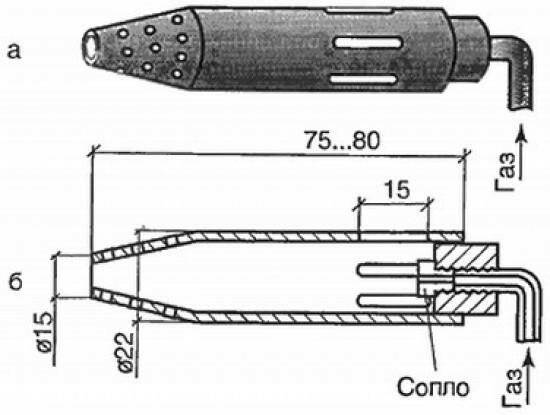

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

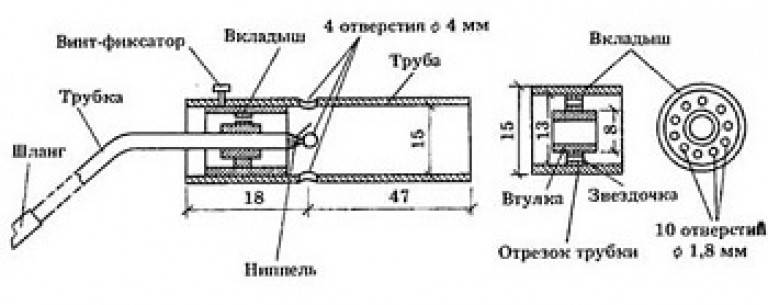

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Сооружение обогревателя из трубы

Эта самодельная конструкция называется также тепловой газовой пушкой. Она выделяет значительно больше тепла, чем предыдущие обогреватели, и поглощает больше энергетического ресурса. Также такие конструкции часто оснащаются дымоходами, что делает их громоздкими и сложно переносимыми.

С принципом действия и конструктивными особенностями газовой тепловой пушки ознакомит схема. Генерируемый прибором тепловой поток распространяется с помощью вентилятора

Для самостоятельно сборки обогревателя нужно собрать следующий материал:

• три метровые трубы различных диаметров (две по 8 см и одна 18 см);
• стальные пластины, с помощью которых будет осуществляться крепление;
• лист металла;
• горелка газовая с пьезоподжигом;
• осевой вентилятор.

Также потребуется разнообразный инструмент: дрель, сварочный аппарат, рулетка, уровень, болгарка, ножницы по металлу. Трубы можно заменить баллонами или огнетушителями подходящих диаметров. Болгарка понадобится для срезания дна и верхушки, а также укорачивания заготовок.

Работая в интенсивном режиме для отопления помещения площадью 15 квадратных метров сорокалитрового баллона хватает примерно на неделю. Работая, пушка сушит воздух, поэтому нужно его увлажнять

В трубе диаметром 18 см просверливаются два отверстия разных диаметров: 1 см и 8 см. Просверлить их нужно друг напротив друга.

От трубы с диаметром 8 см отрезается отрезок в 30 см, который будет представлять собой камеру сгорания. К этой трубе привариваются крепежи и в ней сверлится отверстие диаметром 1 см. Затем эта труба вставляется в первую трубу.

Из листа металла нужно вырезать заглушку. Она перекроет зазор между корпусом обогревателя и камерой сгорания. К корпусу приваривается камера сгорания, а к отверстию диаметром 8 см патрубок для вывода горячего воздуха. После этого приваривается заглушка. Убедившись в том, что газовая горелка плотно прикреплена к камере сгорания, можно просунуть шланг через сантиметровые отверстия.

Сзади устройства устанавливается вентилятор, а сверху дымоотвод. Для того чтобы обогреватель устойчиво стоял на поверхности следует приварить ножки. Газовая тепловая пушка эффективно отапливает помещения, экономно расходует газ. Однако при ее использовании следует придерживаться техники безопасности.

Газовая горелка своими руками

Итак, рассмотрим, как делаются газовые горелки для котлов отопления своими руками. Самодельную газовую горелку для твердотопливного котла можно собрать на базе вентиля от кислородного баллона, например, ВК-74. Его выходной патрубок следует оснастить самодельным штуцером, который посредством резинотканевого шланга можно будет подключить к редуктору.

На входном патрубке, предназначенном для ввинчивания в баллон, нужно установить колпачок с отверстием для подключения жиклера. Последний может быть позаимствован у газовой плиты или паяльной лампы.

К колпачку необходимо приварить сопло – отрезок стальной трубы длиной 100 мм, толщина стенки которой составляет 2 мм.

Между колпачком и соплом должен остаться зазор в 15 мм, через который будет осуществляться забор воздуха, поэтому сначала к колпачку нужно приварить три отрезка толстой проволоки, а уже к ним – трубу-сопло.

Поджигается самодельная горелка в три приема:

1. Открываем кран на магистрали газоснабжения или на баллоне (в случае использования сжиженного газа).
2. Подносим к соплу спичку, зажигалку или горящий фитиль из бумаги.
3. Открываем вентиль.

Мощность данного устройства можно регулировать, закрывая или приоткрывая вентиль. Наиболее горячей является зелено-голубая часть пламени.

Настройка сопла состоит в том, чтобы расположить факел в его центре. Для этого несколько подгибают держатели из проволоки.

Если горелка нужна для работы, к ее соплу следует приварить наконечник, изогнутый под углом 45 градусов.

Основой для самодельной газовой горелки может выступать и стальной баллонный вентиль. На его патрубок навинчивают заглушку с проделанным в ней отверстием под жиклер. В данном случае «донором» жиклера служит паяльная лампа, сопло которой имеет диаметр 0,8 мм. Сопло самой горелки должно иметь диаметр 30 мм. Меняя его длину при помощи насадок, можно регулировать величину факела. Роль регулятора может играть вентиль.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

• Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
• Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
• Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
• Форсунка. Ее делают из металлического прута.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Устройство и принцип работы

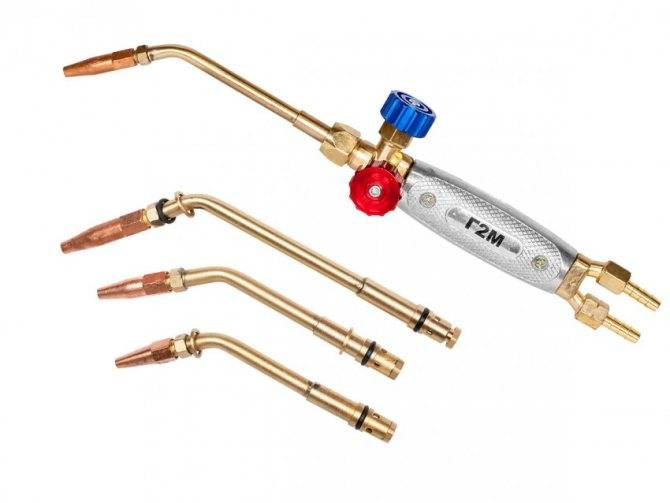

Конструктивно инструмент может иметь различный принцип образования газокислородной смеси. В некоторых резаках для подачи воздуха используют кислородный баллон, а в современных устройствах кислород забирается непосредственно из атмосферы. Более функциональные устройства оборудованы автоматическим пьезорозжигом, системой защиты, в том числе от ветра, различными наконечниками и переходниками.

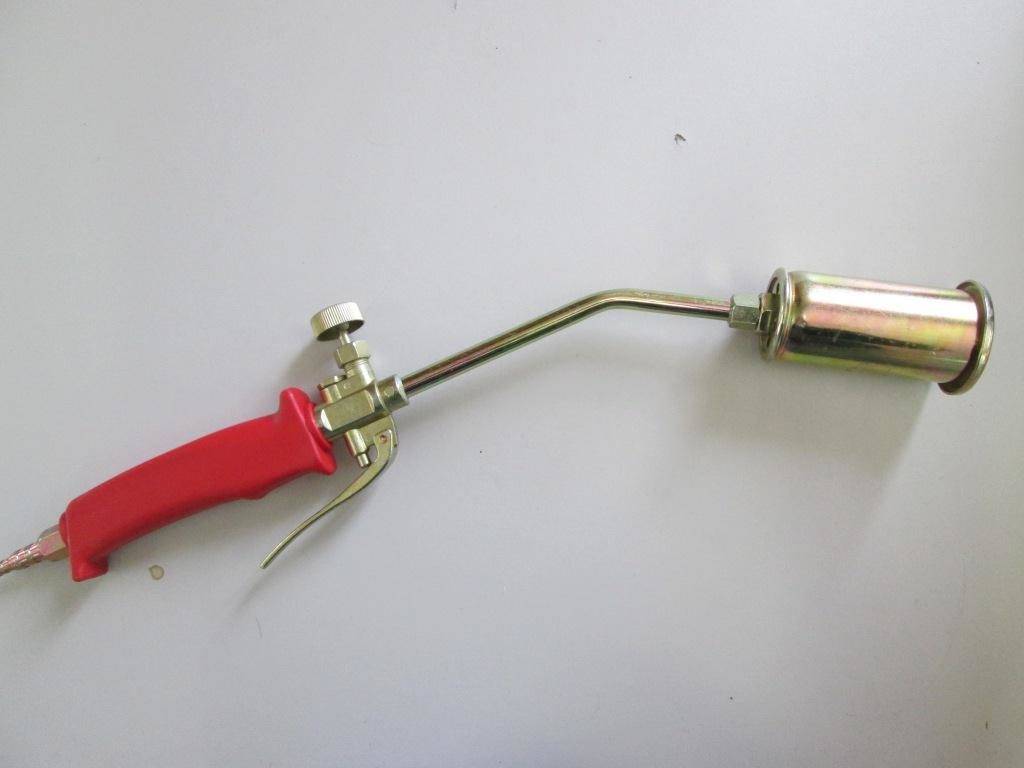

Кровельная газовая горелка

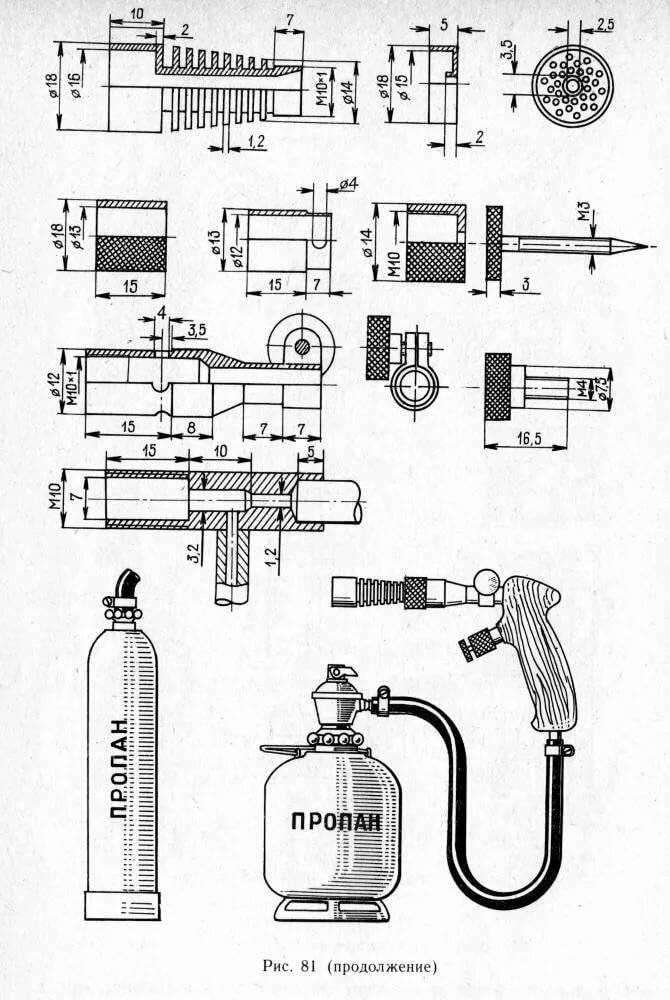

Пропановая горелка выполнена из простых конструкционных элементов:

• Ручка для надежного удержания агрегата;
• редуктор, регулирующий напор газа;
• газовая трубка для подачи топлива;
• металлическое распределительное сопло;

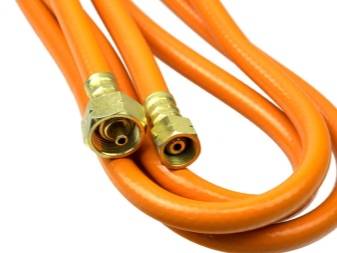

• системы газовых шлангов, подающих газ с ниппелями от 6 до 9 мм;
• баллон с пропаном.
• кислородный баллон;
• хомуты для крепления.

Принцип работы горелки пропановой для кровельных работ:

1. Горелочное устройство присоединяется к редукторам кислородного и пропанового баллонов с помощью системы подающих шлангов.
2. Редукторы устанавливаются на баллоны для создания рабочего давления сварки.
3. После сборки схемы по газу и кислороду, проверки плотности соединения и закрепления узлов открывают газ на баллонах посредством вентилей.
4. Устанавливают давление газа до режимного значения, и открывают вентиль.
5. Топливо по шлангам поступает к пропановой горелке.
6. Процесс смешивания осуществляется в инжекторе с образованием газовоздушной среды.
7. Рабочее пламя выходит из устройства с температурой более 2000* С.

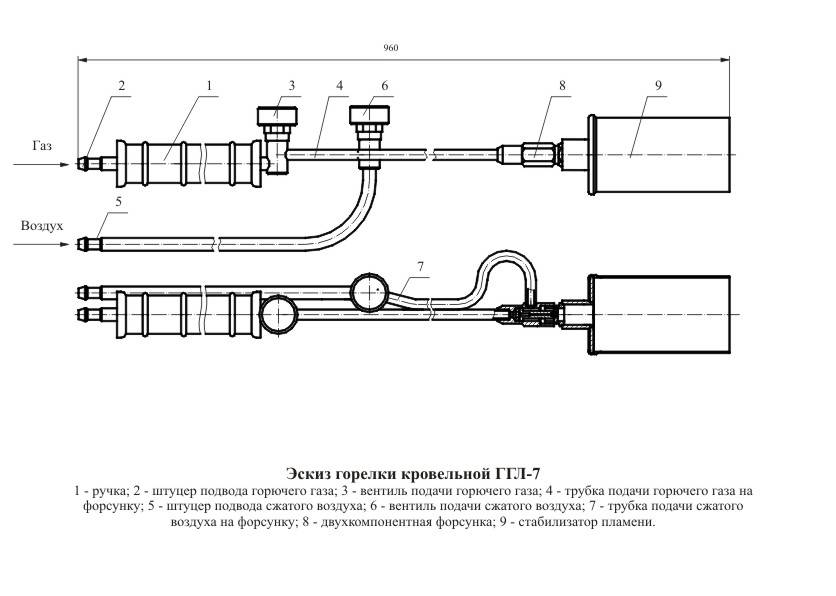

Устройство пропановой горелки

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют  несчастные случаи, связанные со  взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем  сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

Важно! Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла,  она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

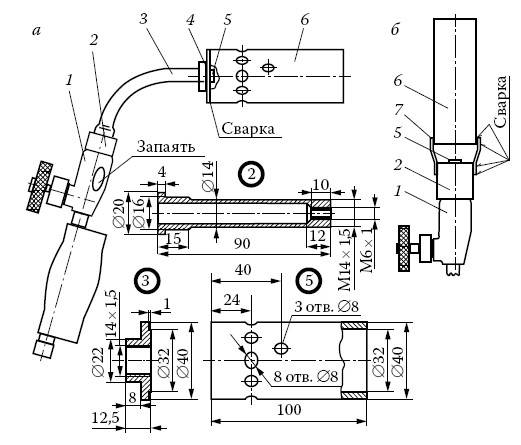

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

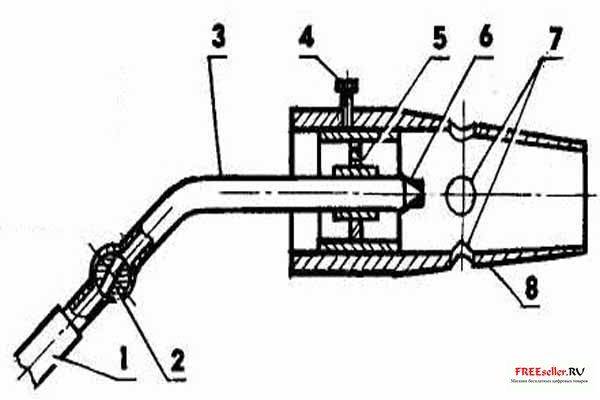

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

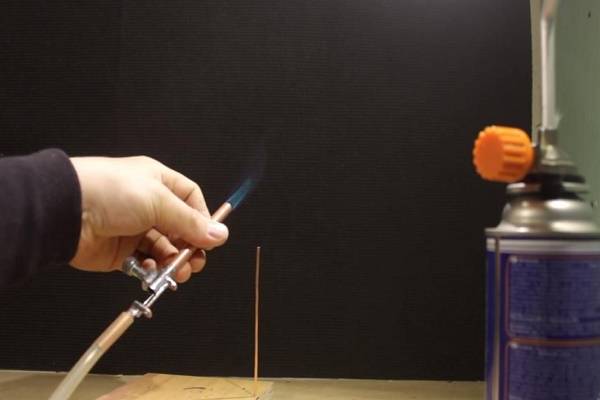

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Выводы и полезное видео по теме

Газовый обогреватель из консервной банки:

Самодельный инфракрасный обогреватель на газу:

Собрать газовый обогреватель по рассмотренным схемам дома сможет любой желающий. Необходимо лишь следовать технике безопасности и не пренебрегать инструкциями по запуску устройств в эксплуатацию. Если собирать обогреватель самостоятельно, то можно сэкономить денежные средства. Помимо того эффективность и работоспособность таких устройств не уступает магазинным.

Если предполагается отапливать маленькую комнату или палатку, а также брать устройство в путешествия и походы, то лучше сделать обогреватель из газовой горелки или из газовой плитки. Они более компактные, занимают меньше места и легко транспортируются. Тепловые газовые пушки подходят для отопления более крупных помещений, выделяют больше тепла и требуют подключения к электросети для работы вентилятора.
