Конденсатосборник на газопроводе среднего давления устройство

Зачем нужен конденсатосборник на газопроводе?

И метан, и сжиженная пропан-бутановая смесь, нуждаются в дополнительной очистке. Вызвано это условиями хранения и использования, несовершенством газораспределительных систем.

Примеси в газах бывают различные:

1. Вода может попасть в газопровод при его строительстве, проверке и продувке, а также через малейшие отверстия или щели. Она способствует коррозии стали и разрушает дымоход
2. Бутан (жидкий) может реконденсироваться из пропан-бутановой смеси. Он не испаряется и не поднимается по газопроводу при отрицательных температурах, на морозе. Жидкий бутан в газовой горелке формирует факел, а в котле провоцирует остановку или взрыв.
3. Мелкие твердые частицы могут попадать в газ из резервуаров и трубопровода системы, особенно, если они не новые и внутри начался процесс коррозии. Из-за них забиваются форсунки.

Каждый из этих видов примесей по-своему опасен. Вода, жидкий бутан в газовой горелке формирует факел, а в котле провоцирует взрыв; твердые частицы забивают форсунки.

Фильтрацией, накоплением и выведением посторонних включений занимается конденсатосборник.

В конденсатосборнике собирается всё тяжелое, в том числе – жидкий бутан, предотвращая опасные ситуации, которые он может спровоцировать.

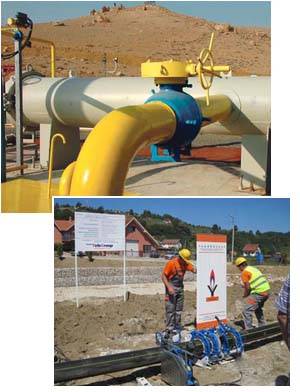

Общие правила устройства трубопровода

Газопроводы – это магистрали из труб, опорных и защитных элементов, дополнительного оборудования. Они служат для транспортировки «голубого топлива» от источника или ГРС к месту потребления.

По месту монтажа газовые коммуникации делят на две большие категории:

• надземные – идущие над поверхностью земли на определенном расстоянии, установленные на специальных опорах, помещенные в кожухи и футляры;
• подземные – размещенные в грунте, в специально вырытых траншеях.

В современном строительстве применяют оба способа укладки труб.

Места монтажа газопровода относят к особо опасным зонам, поэтому на всем протяжении магистрали устанавливают специальные знаки или ограничители

Таблички для обозначения окрашивают в разные цвета. Они могут быть белыми с синей или красной окантовкой, просто синими, но «фирменным» цветом любого газового оборудования является желтый.

Похожие:

	Стандарт отрасли техническая эксплуатация газораспределительных системНастоящий стандарт отрасли регламентирует производство работ по технической эксплуатации объектов газораспределительных систем, предназначенных…		Как объекты капстроительства подключают к сетям газораспределения?Ремонтировать газовое оборудование внутри квартир вправе не только газораспределительные организации!
	Материалы по итогам служебной деятельности центральной базовой таможниТехническая эксплуатация, строительство, текущий и капитальный ремонт зданий, сооружений, инженерных систем и коммуникаций		Стандарт отрасли техническая эксплуатация газораспределительных системНастоящий стандарт отрасли регламентирует производство работ по технической эксплуатации газонаполнительных станций, газонаполнительных…
	Методические рекомендации по проведению лабораторных работ по дисциплине «Техническая механика»Методические рекомендации предназначены для студентов специальностей: 23. 02. 03 «Техническое обслуживание и ремонт автомобильного…		1. На какие из перечисленных объектов распространяется действие Правил…Технологические (внутриплощадочные) газопроводы и газовое оборудование газодобывающих производств
	Национальный стандарт российской федерации системы газораспределительные сети газопотребленияЦели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-фз «О техническом…		Паспор тТехническая эксплуатация инженерно-технического оборудования, инженерных сетей зданий и сооружений
	Техническая эксплуатация зданийУчебное пособие предназначено для студентов специальности 270105 Городское строительство и хозяйство, может быть использовано для…		Национальный стандарт российской федерации системы газораспределительные…Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-фз «О техническом…
	Методические указания составлены в соответствии с примерной программой…«Монтаж, эксплуатация и ремонт электрооборудования зданий» согласованной Управлением государственной службы, кадров и учебных заведений…		Конспект лекций для студентов, обучающихся по специальности 150413…«Монтаж, техническая эксплуатация и ремонт холодильно-компрессорных машин и установок»
	Техническая эксплуатация и обслуживание дополнительного электрооборудования…Обучающийся 2-го курса по специальности 140448 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования…		Рабочая программа дисциплины «Техническая эксплуатация зданий, сооружений…Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
	Литература Общие положения Настоящая программа производственной (профессиональной)…Основные знания и умения, которыми должен владеть студент после прохождения учебной практики		Курсовая работа является завершающим этапом изучения дисциплины «Техническая…Курс «Техническая эксплуатация автомобилей» основывается на знаниях, полученных при изучении общепрофессиональных и специальных дисциплин….

Руководство, инструкция по применению

Инструкция, руководство по применению

Приборы КИПиА в газопроводных системах

Кроме всего вышеперечисленного, в газопроводных системах применяются многочисленные приборы КИПиА (контрольно-измерительные приборы и автоматика).

Кроме газовой арматуры на газопроводах устанавливают КИПиА. Это позволяет вести постоянный контроль за состоянием оборудования и ходом технологического процесса. А также оперативно выявить предаварийные и аварийные ситуации

Наиболее востребованными устройствами, использующимися в газовых системах являются:

• сигнализаторы загазованности;
• оборудование для аварийного отключения поступающего газа;
• оборудование для измерения объема прошедшего газа;
• электронные регуляторы прошедшего объема газа;
• автономные блоки питания;
• газовые клапаны для автоматизации разных процессов и оптимизации работы трубопроводов;
• газовые регуляторы для регулирования объема проходящей через какой-то участок трубопровода среды.

Такие устройства являются высокотехнологичным оборудованием, эксплуатирующимся в самых разных условиях.

Размещение запорной арматуры на трубе

Перед монтажом в газопроводную систему краны и задвижки подвергаются внешней ревизии, смазке, проверке прокладок и испытанию на герметичность. При этом место для установки отключающего устройства на газопровод подбирается в соответствии с рекомендациями СП 42-101-2003.

Установка отключающих устройств на газопроводе производится подземно – в колодце или непосредственно грунте или надземно – в несгораемых шкафах, на стенах или трубах.

Монтаж запорной арматуры выполняется так, чтобы ее можно было осмотреть, обслужить и при необходимости демонтировать.

Место для вставки отключающего устройства в газопровод выбирается:

• на ответвлениях от магистрали – вне территории потребителя и не далее 100 м от распределительного трубопровода;
• при наличии параллельных труб – на расстоянии, удобном для обслуживания обоих устройств;
• на выходах и вводах ГРП – на расстоянии 5–100 метров от пункта;
• при пересечении газопроводом воздушной ЛЭП – вне ее охранной зоны;
• на стенах частных домов – минимум в полуметре от дверных и оконных проемов;
• возле газовой плиты – сбоку на трубе на уровне присоединительного штуцера на удалении от плитки 20 см и более;
• у газовой плиты или колонки при верхней разводке – на высоте от 1,5 над полом.

Если арматура монтируется на высоте более 2,2 м, то должна быть предусмотрена металлическая лестница и/или площадка на этом уровне.

Если производится монтаж колодцев, то делать их следует из несгораемых стройматериалов. Подойдет камень, кирпич, бетон и т.п. Но никаких древесины или пластика.

Для внутренних и надземных наружных газопроводов с трубами из стали и полиэтилена, используемых для природного газа и СУГ в паровой фазе с давлением до 0,005 МПа, рекомендованы обычные краны шарового типа

Уплотнение фланцевых соединений следует производить следующими прокладками из:

• паронита – при давлении до 1,6 МПа;
• маслобензостойкой резины – при давлении до 0,6 МПа;
• алюминия – при любом давлении;
• меди – при любом давлении (кроме газопроводов с сернистым газом);
• полиэтилена высокой и низкой плотности, фторопласта – при давлении до 0,6 МПа.

Стоит заметить, что фланцевые соединения прямоугольного и квадратного типа довольно сложны в обработке и сложно обеспечить надежную герметичность соединения, поэтому лучше отдавать предпочтение фланцевым соединениям круглой формы.

Отключающие устройства в обязательном порядке устанавливаются:

• на вводе в здание;
• перед наружной установкой потребляющей газ;
• на вводе и выходе ГРП;
• на длинных тупиковых отводах;
• на ответвлениях от общей магистрали в поселок, квартал или на предприятие;
• при пересечении трубопроводом железных и автомобильных дорог, а также водных преград.

Все устанавливаемые поворотные краны должны иметь ограничитель поворота ручки на 90, а задвижки – указатель степени открытия.

И все устройства с диаметром до 80 мм обязаны иметь на корпусе риску с указанием направления тока газа.

Конденсатосборник на газопроводе низкого давления

Конденсатосборник для газопровода низкого давления это технологическое устройство для удаления газового конденсата и воды из продукта транспортируемого по трубопроводу. Представляет собой ёмкость, в которой собирается жидкость, образующаяся в процессе эксплуатации газопровода.

Конденсатосборники необходимо устанавливать на всех газопроводах низкого давления. Данное оборудование монтируют в начале газопровода и в пониженных участках, где выделение конденсата максимально или происходит его скопление. Также конденсатосборник на газопроводе рекомендуется разместить на отрезке трассы, где наблюдается падение температуры стенок трубы из-за действия внешних факторов.

Такое расположение оборудования для сбора конденсата обусловлено физическими свойствами транспортируемой среды. Так как факторами перехода газообразных веществ в иное агрегатное состояние являются повышение давления и снижение температуры. А в пониженных участках может скапливаться большое количество жидкости, образовавшейся на стенках газопровода на весьма протяжённом участке. В местах установки должны располагаться указатели с информацией о расстоянии до оборудования.

Необходимо учитывать, что в зимнее время, количество сконденсировавшейся жидкости значительно увеличится. Соответственно потребуется чаще проводить обслуживание и удалять конденсат. График обслуживания составляется инженером, ответственным за эксплуатацию газопровода низкого давления. Работы по удалению конденсата проводятся в дневное время суток квалифицированными специалистами, имеющими допуск к выполнению данного вида работ.

Установка конденсатосборников обусловлена требованиями безопасной эксплуатации систем газоснабжения, положительным влиянием на стабильность и эффективность работы газопровода, компрессорного оборудования и газораспределительных станций. Скопление жидкости в газопроводе может привести к возникновению гидравлических ударов. Как следствие – разгерметизация или выход из строя оборудования. Но конденсатосборник газовый – это не только надёжность системы газоснабжения, но и долговечность конечного оборудования. Особенно это актуально для современных устройств с высокими показателями КПД.

Конденсатосборники бывают: Изолированные; С полиэтиленовыми патрубками; Со стальными патрубками.

Источник

Полезная информация

Емкость для сбора конденсата или конденсатосборник представляет собой горизонтальный цилиндрический сосуд с эллиптическими днищами, штуцерами приема и выдачи конденсата, а также штуцерами для запорно-регулирующей и измерительной арматуры. Емкость для сбора конденсата предназначена для сбора, хранения и последующего удаления из газопровода конденсата и воды попавшей в газопровод при промывке.

Область применения емкостей для сбора конденсата:

Емкость для сбора конденсата используют на газораспределительных станциях АГРС, пунктах ГРП и компрессорных станциях. Также конденсатосборники применяют для сбора конденсата и другого осадка на магистральных газопроводах и в составе прочих газопроводных коммуникаций. Емкости для сбора конденсата устанавливают на низких участках газопровода, для предотвращения образования гидравлических пробок и в головной части газовой трубопроводной системы, где и оседает основная масса конденсата.

Конденсатосборник

Таблица штуцеров

А1, А2	Б1	В1	Г1	Д1	Е1	Ж1	Л1	П1
Вход конденсата	Выход конденсата	Для продувки	Для датчика давления	Для датчика уровня	Для сигнализатора максимального уровня	Для выравнивания давления	Люк-лаз	Для слива воды

Основные параметры конденсатосборников

Объем, м³	Давление расчетное, МПа	Диаметр, D мм	Длина, L мм	Масса, кг
	7,5
1,5
2,5
3,5
4,5
	4,0
	4,0

Конденсатосборники подбирают исходя из степени влажности газа и давления в газопроводе.

Типы конденсатосборников

Конденсатосборники существуют трех видов в зависимости от давления транспортируемого газа:

• кондесатосборники низкого давления

• конденсатосборники среднего давления

• конденсатосборники высокого давления

Конденсатосборники среднего и высокого давления, как правило, оснащаются водоотводящей (продувочной) трубкой, соединенной баком, на конце которой устанавливается запорная арматура – кран, задвижка или вентиль. Из конденсатосборников среднего и высокого давления конденсат удаляется под давлением газа. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, на конце обычно оснащаются пробкой или муфтой. В данном оборудовании конденсат из конденсационных горшков удаляется при помощи насосов через специальную трубу стояка. Конденсатосборники для газопровода производят со специальной изоляцией из полилена и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен.

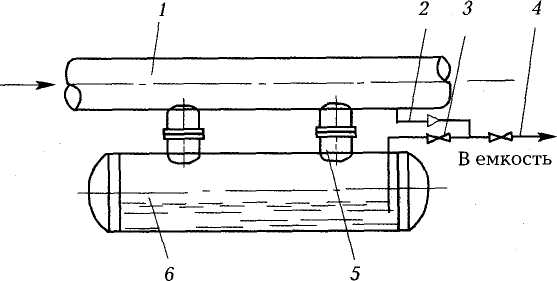

Принцип работы конденсатосборников

Конденсатосборник состоит из сборника, который устанавливается под газопроводом, конденсатоотводов, продувочной трубы с запорной арматурой и устройством автоматического удаления жидкости. Конденсатосборник заполняют водой, проводят проверку работы конденсаторных насосов и их блокировок, организуют рециркуляцию конденсата с включенным регулятором уровня конденсата греющего пара, после чего приступают к подаче пара в подогреватель. Конденсатосборник на приёме компрессора оснащают устройством, которое автоматически прекращает работу компрессора при повышении уровня конденсата и воды выше допустимой нормы. Насосы, подающие пропан на установку, должны иметь двойные торцовые уплотнения вала. Масляные насосы, служащие для подачи смазки в пропановые насосы, обладают электроблокировкой, которая гарантирует автоматическое включение резервных. Конденсатосборник на выкиде компрессора предназначен для улавливания конденсата, выпадающего из газа в выкидном газопроводе, преимущественно при остановках компрессора и в процессе подпитки резервуаров газом в процессе откачки нефти из них. Емкости для конденсата покрывают антикоррозийной изоляцией, которая должна соответствовать изоляции трубопровода на данном участке, и подвергают предварительному гидравлическому испытанию на давление, равное полуторному рабочему давлению в газопроводе.

Рекомендации по выбору конденсатосборников

В зависимости от параметров вашего газопровода на рынке представлен огромный ассортимент конденсатосборников для газопровода. Некоторые производители готовы изготовить агрегат любой модификации по вашему персональному заказу, точно отвечающий всем требованиям, если подходящей модели нет в представленной линейке продукции.

Газовые системы разнообразны по форме, давлению, условиям эксплуатации, наполнению, условиям эксплуатации – вариантов сочетания этих параметров много. А потому и вариантов конденсатосборников для газопроводов не меньше.

Неправильно подобранный агрегат не справится с возложенными на него задачами или будет неоправданно большим и дорогостоящим, поэтому окончательный выбор советуем поручить специалистам. А чтобы немного сориентироваться в этом разнообразии, разберёмся в их основных отличиях и принципах выбора по этим параметрам.

Критерий #1 — форма сборника конденсата

Сама ёмкость для сбора конденсата может располагаться горизонтально, как трубка или небольшая цистерна, либо вертикально, напоминая горшок. Определить, как должен располагаться выбранный конденсатосборник, можно не только по форме, но и по расположению патрубков для подключения: они всегда направлены горизонтально.

Вертикальные конденсатосборники чаще всего применяются на газгольдерах, они подключаются к резервуару и к вертикальной трубе, подающей газ в дом, при этом горшок для сбора конденсата расположен вертикально, параллельно трубе.

Горизонтальные модели, как правило, вешают или устанавливают на опорах под горизонтальной трубой, параллельно ей. Они чаще бывают высокого давления и больших объёмов.

Критерий #2 — давление в газопроводе

Важно приобретать конденсатосборник, рассчитанный на такое же давление, как и весь газопровод. Существует 3 варианта: для низкого, среднего и высокого давления

Они различаются не только размерами и диаметром патрубков для подключения, но и внутренним устройством, способом установки и обслуживания. Поэтому несоответствие давления может сделать установку и эксплуатацию не только неэффективной, но и опасной.

Критерий #3 — другие параметры оборудования

Кроме упомянутых формы и давления, они различаются по таким параметрам:

• Объём – от пары сотен миллилитров до нескольких кубометров, в зависимости от склонности газопровода к образованию конденсата, состава газовой смеси, климатических условий, объёма транспортируемого газа и места установки конденсатосборника.
• Материал, из которого изготовлен приёмник конденсата – как правило, нержавеющая сталь. Она без дополнительной обработки может долгое время противостоять агрессивной среде влаги и жидкого бутана. Однако, нередко конденсатосборники, особенно больших объёмов, делают и из обычной стали. Для дополнительной защиты её обрабатывают не только снаружи, как весь газопровод, но и внутри – например, эпоксидным составом.
• По месту установки конденсатосборники бывают подземными и надземными. На вторых обязательна маркировка «Газ», «Огнеопасно».
• Наружная гидроизоляция должна быть такой же, как на газопроводе. Чаще всего это полиэтиленовые липкие ленты, но может быть и битумная мастика или битумно-полимерное покрытие. Для надземного оборудования достаточно защиты водостойкой краской, обязательно желтой.
• Патрубки для подключения к газопроводу отличаются по диаметру, а также могут быть рассчитаны на сварной шов или неразъёмное соединение стали с пластиком.
• Дополнительное оборудование. Кроме входного и выходного патрубка, обязательно есть трубка для отвода или откачки собранного конденсата. Также могут присутствовать разъёмы для манометра, датчика уровня жидкости, сигнализатора заполнения резервуара, для выравнивания давления.

Частные потребители, как правило, приобретают конденсатосборник для частных газгольдеров, при обустройстве автономного газоснабжения усадьбы.

В таких целях обычно используются небольшие устройства с вертикальной, похожей на стакан, ёмкостью и длинной трубкой для откачки конденсата. Устанавливаются они чаще под землёй, непосредственно на входе газгольдера, и дополнительного оборудования обычно не имеют.

Конденсатосборники высокого давления устанавливаются на магистральных газопроводах, у газораспределительных пунктов и перед крупными промышленными потребителями. Они имеют большой объём и форму цистерны, практически всегда оснащаются дополнительными датчиками и сигнализаторами.

Конденсатосборники

Промышленные, бытовые и коммунальные газопроводные сети оснащают качественным оборудованием, обеспечивающим надёжность и безопасность их эксплуатации. К важнейшим элементам сетей относятся не только трубы, но и арматура различного назначения. Одним из устройств, поддерживающих рабочее состояние газопроводных систем, является конденсатосборник.

Назначение конденсатосборников

Газопроводные сети рассчитаны на непрерывную передачу газа с различными качественными характеристиками и показателями влажности. Транспортировка неосушенного газа в холодный период становится причиной испарения влаги из газовой среды. Избыток конденсата в сети снижает эффективность её эксплуатации и ухудшает качество подаваемого потребителям газа. Поэтому в газопроводных сетях необходима установка устройств, своевременно удаляющих из системы накопившуюся влагу.

Установка конденсатосборников требуется на газопроводных сетях всех давлений. Максимальные скопления конденсата происходят у головы трубопровода и в его нижних точках. Именно в этих местах монтируют конденсатосборники на газопроводе. Кроме того, установка этих устройств необходима перед компрессорами и компрессорными станциями.

Конденсатосборники аккумулируют влагу, удаляемую установленным способом:

• На линиях низкого давления вывод собранной влаги производят с использованием вакуум-цистерны или насосного оборудования.
• Из сборных устройств сетей среднего и высокого давлений влага уходит под воздействием давления газа.

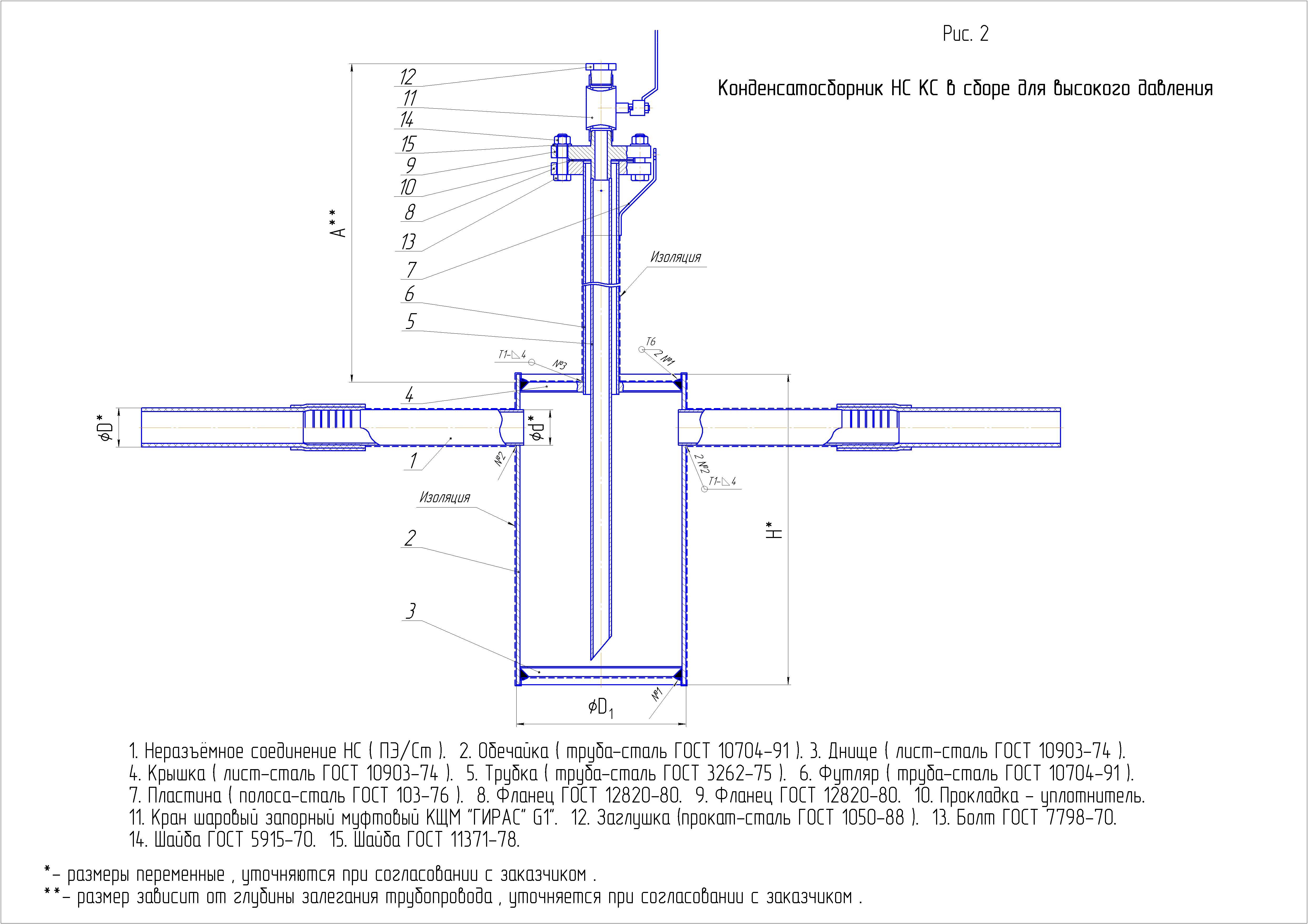

Конструкция конденсатосборников

Устройства для сбора конденсата могут иметь различные размерные параметры и конструктивные особенности, которые зависят от интенсивности появления конденсата и давления газовой среды в трубопроводной системе.

На газопроводах низкого давления с трубами небольшого диаметра применяют устройства цилиндрической формы, соединяемые с магистралью патрубками. На трубопроводах низкого давления верхний свободный конец трубки для отвода конденсата глушится пробкой с резьбой. Для изготовления корпуса используются цельнотянутые и электросварные трубы.

Конденсатосборники в сетях высокого давления, в которых трубы имеют диаметр, превышающий 350 мм, выполнены в виде тройников. На газопроводах среднего и высокого давления на верхнем конце влагоотводящей трубки устанавливают на резьбе муфтовый кран, заглушенный пробкой. Сами трубки заключают в стальной кожух.

Конденсатосборник газовый может иметь полиэтиленовые или стальные патрубки под приварку. Потребителю поступают устройства, оснащённые антикоррозионной защитой, имеющие нанесённый на корпус номер и сопровождаемые паспортом. Паспорт подтверждает соответствие изделия нормативным требованиям на изготовление и испытания.

Количество кондесатосборников в сети рассчитывается, исходя из объёма конденсата, циркулирующего в сети, и параметров трубопровода.

Правила обслуживания конденсатосборников

Откачка конденсата относится к разряду работ повышенной опасности. Выполняют её 2 специалиста в дневное время по графикам, составленным главным инженером газового хозяйства.

В обязанности обходчиков газовых магистралей входит контроль правильного функционирования устройств, исправности арматуры, установленной на водоотводящих трубках, состояния указателей места расположения оборудования.

Грамотно произведенный монтаж и периодическое обслуживание конденсатосборников обеспечивают длительный безремонтный период этих устройств.

Заказать конденсатосборники

Вы можете заказать конденсатосборники в компании «Феникс», воспользовавшись одним из способов, доступных на странице Контакты, либо заполнив следующую форму.

Эффективность работы конструкции

Установка сигнализатора и газового клапана в квартире не гарантирует 100%-ной защиты от утечек или несанкционированного вмешательства в работу приборов. Система, в зависимости от места установки, отключает только отдельный отрезок газопровода или устройство.

Но возможна утечка и на общедомовой магистрали, поэтому прекращение подачи топлива в один прибор эффективной не назовешь. Ложная уверенность в полной безопасности может спровоцировать гораздо более негативные последствия. Рекомендуем посмотреть информацию о том, как взрывается газ в квартире.

Действительно эффективно лишь оснащение системой контроля всех квартир и помещений в здании. В этом случае при утечке газа подача приостановится во всей магистрали.

ВИДЫ КОНДЕНСАТОСБОРНИКОВ

Конденсатосборники, в зависимости от давления транспортируемого газа, разделяются на 3 вида: конденсатосборники низкого, среднего или высокого давления.

Сборники среднего и высокого давления обычно оснащаются водоотводящей (продувочной) трубкой, соединенной с баком, на конце которой устанавливается запорная арматура – кран, задвижка либо вентиль. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, обычно на конце оснащаются пробкой или муфтой.

В настоящее время конденсатосборник для газопровода может изготавливаться со специальной изоляцией (материал полилен) и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен. Конденсатосборники перед отгрузкой клиенту в обязательном порядке проходят сплошной контроль на прочность.

Как обойтись без газовых конденсатосборников?

Конденсатосборник установленный на газопроводе – залог безопасности и сохранности оборудования.

Но существуют и альтернативные варианты. Как правило, они направлены на предупреждение формирования конденсата. Среди таких средств – испарители, возвращающие парообразный бутан в газгольдер, теплоизоляция и подогрев трубопровода, укладка его глубже точки промерзания, использование труб большего диаметра.

Подогрев газопровода предотвратит формирование самой опасной части конденсата – жидкой фазы бутана, но его обустройство и эксплуатация стоят недёшево

Однако их использование не всегда возможно и эффективно, к тому же обычно бывает дороже установки конденсатосборника.

Особенности обслуживания

Конденсатосборник требует периодического обслуживания

Важно вовремя убирать конденсат, который скапливается в сборнике, дабы предотвратить образование гидравлических закупорок, что грозит нарушением подачи газа. Откачка конденсата – опасная работа, поэтому для ее выполнения обычно привлекаются сразу два специалиста

Работы по устранению конденсата проводятся согласно графику и обязательно в дневное время.

> Важно следить за правильностью работы сборников конденсата, исправностью водоотводящих трубок, арматурой, правильностью установки газовых коверов, состоянием указателей настенных, которые позволяют определить точное местонахождение конденсатосборников и других компонентов системы. Источник

Источник

Устройство КТЗ и принцип действия

В конструкцию клапана входит стальной корпус с резьбовым соединением, плавка вставки, пружинный элемент, расположенный внутри корпуса, а также затвор в форме тарелочки либо шара. Именно этот затворный элемент (указанный последним) служит одним из главных, поскольку запирает канал при необходимости.

На фото ниже вы можете видеть два разных типа термозапорных клапанов и тонкости их устройства.

Принцип действия обоих видов КТЗ очень схож. Только клапаны с фальцевым соединением обычно используют на крупных предприятиях (большие по площади здания и объекты). Диаметр проходного отверстия этих клапанов составляет от 50 до 200 мм, доступное давление – 1,6 МПа

Теперь поговорим о том, как работает термозапорный клапан.

Когда в помещении температура воздуха нормальная и нет угрозы взрыва (воспламенения, пожар и т.д.), запорная деталь клапана взведена и ее удерживает плавка вставки. Если температура окружающей среды в здании возрастает, доходя до 80-100 °C, то это влечет за собой расправление вставки, о которой мы говорим. Так происходит высвобождение отсекающего механизма, который в свою очередь из-за воздействия пружины закрывает доступ газу к оборудованию.

Герметичность сработавшего клапана обеспечивается за счет сопряжения конусов затвора и седла клапана, словом, как «металл по металлу».

Такие запорные устройства могут подводиться к трубопроводу разными типами соединений. Это может быть фланцевое, муфтовое (резьбовое) или межфланцевое крепление. Ниже разберем, какие вообще бывают виды термозапорных клапанов.

Назначение конденсатосборников

Газопроводные сети рассчитаны на непрерывную передачу газа с различными качественными характеристиками и показателями влажности. Транспортировка неосушенного газа в холодный период становится причиной испарения влаги из газовой среды. Избыток конденсата в сети снижает эффективность её эксплуатации и ухудшает качество подаваемого потребителям газа. Поэтому в газопроводных сетях необходима установка устройств, своевременно удаляющих из системы накопившуюся влагу.

Установка конденсатосборников требуется на газопроводных сетях всех давлений. Максимальные скопления конденсата происходят у головы трубопровода и в его нижних точках. Именно в этих местах монтируют конденсатосборники на газопроводе. Кроме того, установка этих устройств необходима перед компрессорами и компрессорными станциями.

Конденсатосборники аккумулируют влагу, удаляемую установленным способом:

• На линиях низкого давления вывод собранной влаги производят с использованием вакуум-цистерны или насосного оборудования.
• Из сборных устройств сетей среднего и высокого давлений влага уходит под воздействием давления газа.

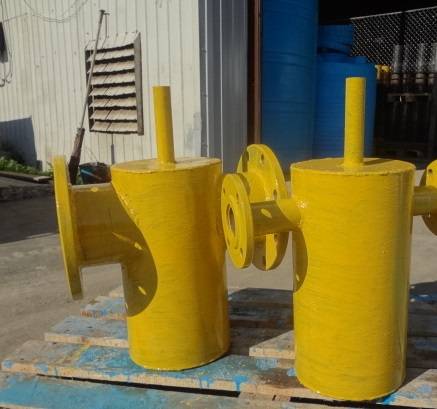

Конденсатосборник газовый

Большое количество конденсата – это одна из самых важных проблем, возникающих в зимнее время при использовании газопроводных и компрессорных систем. Однако при правильной организации трубопроводов конденсат из транспортируемого сырья можно с легкостью удалить. С этой целью применяют особый вид арматуры – конденсатосборник газовый, оснащенный конденсатоотводящими трубами.

Как выглядят наши конденсатосборники? Посмотреть

Конденсатосборник на газопроводе это специальная емкость, которая призвана собрать газовый конденсат и устранить излишнюю влагу в газовом трубопроводе с целью улучшения подачи газа в системе. Конденсатосборники, изготовленные на производственной базе Жилкомснаб, могут иметь различный диаметр, а также различаться по уровню давления в газопроводе. Эти параметры являются базовыми, поэтому именно они должны играть первостепенную роль при выборе подходящей конструкции для конкретного объекта. Конденсатосборник цена на который указана в таблице приведенной ниже, формируется с учетом всех указанных выше параметров.

* Стоимость на условиях самовывоза с базы Жилкомснаб в г. Коркино Челябинской обл. Стоимость доставки здесь.

Конденсат газа оказывает негативное воздействие на эксплуатацию газопровода, а также значительно усложняет работу газораспределительных станций, что особенно ощутимо при сильных холодах, зимой. Конденсатосборники обеспечивают сбор и выведение конденсата водяных паров, а также тяжелых углеродов, существенно улучшая работу системы. Конденсатосборники способствуют повышению уровня безопасности систем газоснабжения. Оказывают положительное влияние на эффективность работы газопровода. С его помощью нормализуют работу системы газопровода не только в частных загородных домах и коттеджах, а и на промышленно-производственных объектах.

Выбирая данное устройство, важно знать следующее:

Емкость конденсатосборника может разниться в зависимости от степени влажности газа (влажный газ требует применения конденсатосборника большей емкости). С учетом давления газа в магистрали, можно приобрести конденсатосборники высокого, среднего либо низкого давления. Расширительная камера оказывает положительное воздействие на эффективность работы сети – значительно снижают количество первичного конденсата, давая тем самым возможность сократить общее число конденсатосборников на сети. Поэтому их устанавливают в головной части газовой трубопроводной системы, на компрессорную станцию. Общее количество конденсатосборников на системе рассчитывается с учетом объема конденсата, который циркулирует в сети. Место установки конденсатосборников – это максимально пониженные участки трассы, в которых влага собирается, стекая под собственным весом, и головная части газопровода, где выпадает основная часть конденсата.

Конденсатосборники можно заказать в нашем офисе в Челябинске. Осуществляем доставку: Москва, Екатеринбург, Тюмень, Магнитогорск, Уфа, Курган и другие города России и СНГ.

ОБСЛУЖИВАНИЕ

Конденсатосборник на газопроводе в обязательном порядке требует периодического обслуживания независимо от условий его эксплуатации, ведь если конденсат, скопившийся в сборнике, не будет вовремя удален, это может привести к образованию гидравлических закупорок и, как следствие, к нарушению подачи газа.

Откачка конденсата является работой с повышенной степенью опасности, поэтому для ее выполнения привлекаются 2 специалиста. Устранение конденсата должно происходить обязательно по составленному главным инженером газового хозяйства графиком удаления конденсата и непременно в дневное время.

Обходчики газовых магистралей должны следить за правильным функционированием сборников конденсата, за исправностью установленной на водоотводящих трубках конденсатосборника арматурой, за внешним видом и правильной установке газовых коверов, а также за состоянием указателей настенных, которые показывают точное (в метрах) местоположение конденсатосборников и других элементов газовой системы.
