Шланги для газовой плиты: типы и рекомендации по установке

Металлические шланги для газовой плиты

У водяных шлангов метки на оплетке красные и синие.

И, наконец, сильфонный металлорукав (рис. 3) — самый жесткий, надежный, но и самый дорогой рукав, применяемый для подвода газа. Именно этот тип рукава рекомендован отечественными нормативными документами как наиболее стойкий к воздействию давления газа.

Рис. 3. Сильфонный металлорукав

Какой бы тип гибкого рукава ни применялся для подводки, его внутренний диаметр должен быть не меньше 10 мм. Современная газовая плита — достаточно мощный прибор, и при подаче газа по более тонкому рукаву, его может просто не хватить на все конфорки и духовку.

Виды газовых шлангов

Совсем недавно для подключения газовых приборов использовались металлические трубы, «намертво» соединявшие плиты с газовой магистралью, проложенной по квартире. Это было достаточно неудобно, так как невозможно было передвинуть кухонную печь на другое место. Однако новые технологии и инновационные материалы сделали возможным подключение газовых приборов к газопроводу при помощи гибкой подводки. С этой ролью прекрасно справляются многочисленные шланги, которые в общем случае можно разделить на:

• резинотканевые;
• резиновые с металлической оплеткой;
• гофрированные (сильфонные).

Резино-тканевые шланги

Шланги, изготовленные из резины с добавлением эластичных материалов, относятся к самому дешевому варианту гибкой подводки природного газа к кухонному оборудованию. Изготавливают их из резинового рукава ГОСТ 9356-75, конструкция которого предусматривает наличие:

• внутреннего резинового слоя;
• нитяного каркаса из хлопчатобумажного или химического волокна;
• наружного резинового слоя, окрашенного в красный цвет.

Такое строение обеспечивает работоспособность изделий при температуре окружающей среды от -35° до +70°С. При этом номинальное давление газа в газопроводе не должно быть больше 0,63 МПа. Резинотканевые рукава отличаются высокой эластичностью и обладают хорошими диэлектрическими качествами.

Однако таким шлангам свойственны существенные недостатки:

• слабая стойкость к механическим воздействиям и перепадам температуры;
• естественное старение резины, в результате которого шланг теряет свою эластичность;
• появление трещин на поверхности с течением времени, через которые может наблюдаться утечка газа.

В связи с высоким уровнем опасности, срок эксплуатации резинотканевых шлангов ограничен двумя годами, после чего они подлежат замене.

Резиновые армированные шланги

Более надежны в эксплуатации рукава из вулканизированной резины, которые снаружи оплетены стальными нитями. Часть нитей при этом окрашена в желтый цвет. Достаточно часто вместо резиновых рукавов используют полимерные материалы, которые со временем так же, как и резина, подвергаются разрушению и деструкции. Газовые шланги этого типа рекомендуется менять через 5-7 лет эксплуатации.

Используя для подключения газовых приборов армированные шланги, нужно помнить о том, что металлические нити хорошо проводят электрический ток. Таким образом, при их применении потребуются специальные диэлектрические прокладки. Кроме того, проволочная оплетка не позволяет визуально оценить состояние резиновых или полимерных материалов, поэтому гибкие подводки такого типа постепенно выводятся из эксплуатации и заменяются сильфонными шлангами.

Шланги сильфонного типа

В настоящее время сильфонные шланги — это наиболее надежная гибкая подводка газа к бытовым приборам. Они достаточно долговечны — их срок службы составляет не менее 25-ти лет. Кроме того, такие шланги устойчивы ко всем видам внешнего воздействия (механическим, температурным и др.) и способны работать в диапазоне температур от -50 до +250°С.

Металлические сильфонные шланги изготавливают из нержавейки. При этом конструктивно их делят на два типа:

• в металлической оплетке без изоляции;
• с полимерным электроизоляционным покрытием желтого цвета.

Сильфон без изоляции нужен при подключении газовых приборов, розжиг которых осуществляется традиционным способом (спичками, пьезозажигалкой и пр.). Для плит с электроподжигом необходимо наличие диэлектрических вставок.

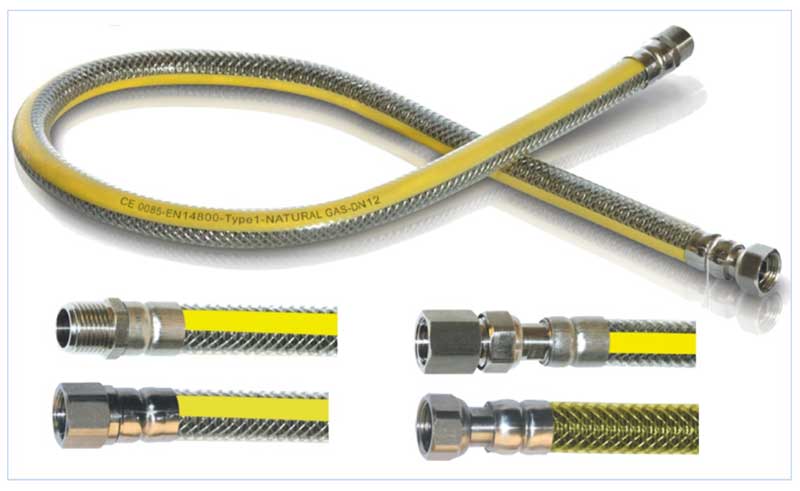

Сильфоны с электроизоляционным покрытием используют для подключения к газовой трубе плит с электродуховкой или оснащенных электрическими комплектующими (электрогриль, подсветка, электророзжиг и пр.).

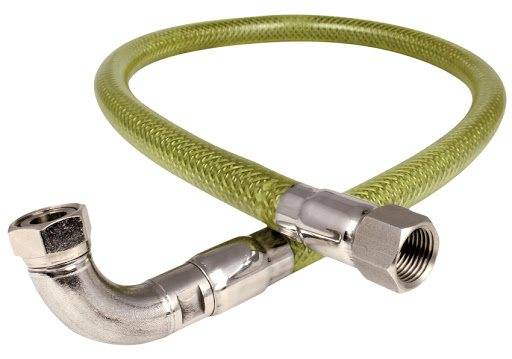

Встречаются также полимерные сильфонные шланги, усиленные специальной гофрой ярко-желтого цвета, имеющей вид винта. При их изготовлении используется высокопрочная проволока, выдерживающая большое давление. Кроме того, гофрированная поверхность способна удлиняться примерно на 50%, что позволяет ей компенсировать расширение и сжатие шланга при резких перепадах температуры.

Иногда сильфонные шланги оснащают термозащитным клапаном, который отсекает подачу газа при резком повышении температуры. Однако такие конструкции отличаются достаточно высокой ценой.

Подключение газового баллона к плите как подключить газовый баллон к плите

Не каждый позволит себе строительство загородного особняка со всеми удобствами. Некоторая часть населения довольствуется небольшими участками с деревянными домиками, куда они приезжают на выходные. Газовую трубу тянуть к дому нет смысла, да и дорого, а вот подключение газового баллона к плите будет как нельзя кстати. И стоит это недорого, и сделать можно самостоятельно.

А вы знаете, что нужно сделать, чтобы правильно подключить баллон к плите? Если нет, то прочтя эту статью до конца, вам не составит труда провести подключение самостоятельно.

Что понадобится для подключения

• Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.
• Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
• Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.

• Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
• Инструмент – обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
• В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.
• Мыльный раствор.

Шланг для соединения нужно использовать специальный газовый. При покупке в магазине объясните это продавцу. Ни в коем случае нельзя использовать старый шланг, который лежал у вас в подвале, даже при хорошем внешнем виде в нём могут быть внутренние трещины и последствия будут плачевными.

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон нужно расположить в другом помещении или на отдалении от плиты не менее чем на 5 метров. Место для баллона должно быть чистым и подготовленным. Соорудите специальное крепление из деревянных реек.

Соединение с плитой

Вначале нужно подсоединить шланг к плите. Это совершенно безопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

На баллон вначале нужно установить редуктор. Он закручивается на специальный переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

1. На редукторе, и баллоне не должно быть загрязнений, особенно на месте резьбовых соединений.
2. Особого внимания заслуживает шланг. Помимо соответствующей длины, на нём не должно быть трещин и сужений, и не допускайте его перекручивания. Также лучше его заменить по истечении срока годности.
3. На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При появлении коррозии лучше сразу заменить их или приобрести специализированные с антикоррозийной обработкой.

Проверка после подключения

Когда вы закончили все работы, нужно проверить целостность соединений

Осторожно откройте вентиль газового баллона. Вы услышите характерное шипение. Это означает, что редуктор исправен, и газ начал поступать в плиту

Это означает, что редуктор исправен, и газ начал поступать в плиту.

Затем нужно развести немного мыла с водой, желательно добавить больше мыла, чтобы пена была густой. Мягкой губкой пену и наносим на каждое соединение, если будут появляться небольшие пузырьки, то это говорит о том, что соединение не надёжно и его нужно подтянуть.

Если каких-то недостатков не наблюдается, значит, вы все сделали правильно и можно включать плиту и готовить.

Обратите внимание!
Пропан-бутановая смесь, тяжелее кислорода и по законам физики она способна скапливаться в закрытых невентилируемых пространствах. Поэтому специалисты не рекомендуют устанавливать газовый баллон в подпольном помещении. Достаточно будет расположить его в соседней комнате

Достаточно будет расположить его в соседней комнате.

Главные правила безопасности прописаны в СНиП 42-01-2002. А если вы проводили такие работы, то ваши знания помогут читателям правильно подключить оборудование.

Если вы беспокоитесь о собственной безопасности и безопасности вашего жилища, правильно выбирайте газовый баллон. А поможет вам в этом данный сюжет.

Газовый шланг для плиты – надежность и безопасность – Полезная информация для всех – советы и рекомендации от belmathematics.by

вкл. 26 Март 2022 .

Газовый шланг для плиты необходим тогда, когда подключить плиту к газовой трубе проблемно или невозможно. В конце прошлого века, согласно действующим тогда нормативам и правилам, газовые плиты подключались к магистральному газопроводу только при помощи стальных труб. Такое подсоединение делало плиту стационарно установленной. Передвинуть ее было невозможно. Разумеется, такое подключение имели право выполнять только специалисты газовой службы.

Около двадцати лет назад массово начала появляться на нашем рынке бытовая техника заграничного производства, в числе которой были газовые плиты и всевозможные аксессуары к ним.

Шланг для подключения газовой плиты был для многих из нас в диковинку, которую сразу все оценили. У такой техники появились значительные преимущества по сравнению со стальной газовой трубой.

Установкой газовых плит начали заниматься не только газовики, но и сервисные службы предприятий торговли. Сразу же появилась и обратная сторона блестящей медали. Кажущаяся бесхитростность установки спровоцировала многочисленные аварии и взрывы. В настоящее время монтаж эластичной подводки упорядочен соответствующими нормативными документами.

Подсоединение газовых плит к магистрали производится следующими типами рукавов:

1. Рукав, сделанный из ткани и резины.

Это самый мягкий газовый шланг, не пропускающий электричество, однако он уступает по механической жесткости другим типам рукавов.

2. Резиновый газовый шланг для плиты в специальной оплетке из металла.

По внешнему виду такой шланг схож с рукавами, которые служат для подводки воды. Однако внутренняя его часть изготовлена не из резины, а из специального полимера. В металлическую оплетку таких шлангов вплетены нити желтого цвета. В оплетку рукавов для подвода воды вплетены красные и голубые нити.

3. Сильфонный металлический шланг.

Сильфонный – потому, что у таких гибких соединений есть гофрированная оболочка (сильфон), упрочняющая изделие. Она самая крепкая и самая надежная из рассмотренных выше типов, но и самая дорогая. Газовый шланг для плиты этого типа рекомендует использовать недавно вошедший в действие ГОСТ. Он называется “Соединения для газовых горелок и аппаратов”. Ему присвоен номер – Р52209-2004. Только такой рукав, согласно главному нормативному документу, наиболее стоек к давлению в газовой магистрали, а также к всевозможным механическим повреждениям.

Но это не значит, что газовый шланг для плиты, в котором присутствует резиновый материал, уже завтра исчезнет с прилавков магазинов. Мы привыкли, что наши ГОСТы в большинстве своем носят всего лишь рекомендательный, а не обязывающий характер. В отличие от многих «специалистов», персонал газовых служб на рекомендации реагирует.

Порой при касании плиты ощущается слабенький разряд электричества. Это возможно по нескольким причинам:

1. Иногда для защиты магистральной трубы от корродирования на нее подают маленький отрицательный электропотенциал. Для устранения этого явления необходимо вызвать мастера по газу, который поменяет вышедшую из строя прокладку на стыке городской магистрали с внутридомовой трубой.

2. Если прокладка в порядке, значит, дело в электрооборудовании плиты, которым она сегодня напичкана. А точнее, в ее изоляции.

Вы решились купить газовый шланг для плиты? Длина его, и это очень важно, не должна превышать 1,5 метров. Хотя промышленность выпускает рукава длиной и до пяти метров

Подключение газовой плиты специалистами

Хотя кое-кто не против подключить плиту своими руками, легальным правом на эту деятельность обладают исключительно представители газоснабжающей организации

Стоит такая услуга не так дорого, но зато работу будут выполнять квалифицированные специалисты, что немаловажно, так как работы с газовым оборудованием несут повышенную опасность

Схема подключения плиты

Упрощенно выражаясь, схема подключения такова: через квартиру проходит газовый стояк с отходящим от него ответвлением с краником на конце, которое подсоединяется непосредственно к плите или колонке. Ответвление называется опуском. Как уже сказано, опуск оканчивается краником (диаметр 1/2′). В краник ввинчен резинотканевый рукав, по которому газ поступает к плите.

В домах старой постройки плита может быть поставлена на жесткую металлическую трубу. Однако такая схема неудобна тем, что плиту в этом случае нельзя перемещать. Поэтому в данном случае рассмотрим лишь подключение через гибкий шланг.

В старых домах на опусках обычно вмонтирован лепестковый краник. При подключении его рекомендуется сменить на шаровый. Можно остановить выбор как на кранике отечественного производства (цена в пределах 5-7 долларов), так и на импортном (приблизительно 10 долларов).

Шланг допустимо устанавливать только специально предназначенный для газа. Нельзя ставить самодельные шланги или предназначенные для водопровода. По соотношению цена/качество оптимальным вариантом можно считать резинотканевое изделие или же сильфонное (однако, его цена примерно вдвое выше — примерно 20 долларов вместо 10 у резинотканевого).

Таким образом, примерна стоимость работ и материалов составит в долларовом эквиваленте:

• замена плиты ($5-$20);
• замена краника на опуске ($5-$10);
• кран ($5);
• шланг ($5).

Общая сумма затрат составит от 20 до 40 долларов.

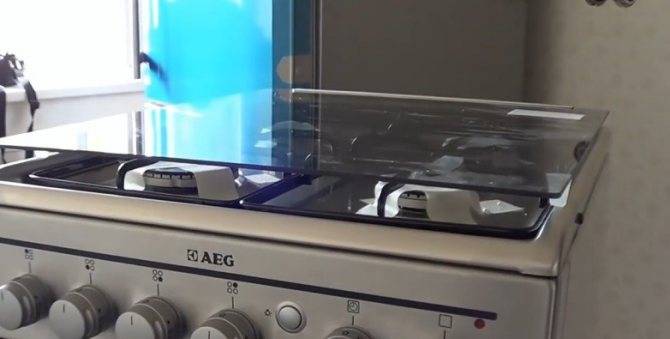

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фото	Описание
Шаг 1 – распаковка	Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.
Шаг 2 – установка шланга	Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.
Шаг 3 – крепление шланга к плите	На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.
Шаг 4 – проверка герметичности соединений	Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.
Шаг 5 – тестовый запуск плиты	Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.
Шаг 6 – подстройка регулировочных ножек	Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.

Металлопластик для газа

Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.

Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.

Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.

Разновидности газовых шлангов

Резино-тканевый шланг для газового оборудования

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

• неустойчивость к механическим влияниям;
• недостаточный уровень жесткости;
• небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

• небольшая цена;
• способность выдерживать температуру до 50 градусов;
• широкий диапазон диаметров: 12-25 мм и больше;
• легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Сильфонные шланги из нержавейки считаются самыми надежными

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

• диаметр трубки: 12-25 мм и больше (под заказ);
• максимальное рабочее давление: 6 атм;
• длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг из металла имеет широкий диапазон рабочих температур

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

• применение без диэлектрика (изделие не проводит электричество);
• возможность подключения к баллону или центральной магистрали;
• нормальная функциональность при высоком давлении (до 0,63 МПа);
• много вариантов длины (до 5 м);
• высокая прочность, устойчивость к растрескиванию;
• длительный срок эксплуатации: до 20 лет.

Правила безопасности

Применение сильфонных газовых шлангов или других типов изделий требует соблюдения правил безопасности:

• Рукав нужно регулярно менять, если на нем появились механические повреждения или закончился срок годности. Нельзя применять изделия, у которых эксплуатационный период менее 10 лет. Резиновые варианты меняются каждые 2 года.
• Возле газовых приборов, а также элементов их подсоединения запрещено осуществлять сварочные или паяльные работы. Нужно защитить их от воздействия конденсата или его скопления.
• Проверку герметичности проверяют ежемесячно. Для этого соединения и трещины на шланге обрабатываются мыльным раствором. При наличии утечки в этих местах надуваются пузыри.
• Металлические шланги изолируются. Они не должны контактировать с проводами или бытовыми приборами.
• Соединяющая трубка располагается на видном месте, чтобы каждый раз ее можно было осмотреть.
• Шланг запрещено окрашивать. В этом случае материал быстрее растрескивается.
• Если газовые трубы стальные, не стоит применять шланги с медными наконечниками.
• Изделие должно иметь покрытие, которое защитит его от воздействия высоких температур, коррозийных процессов.
• Шланг должен отвечать характеристикам газовой смеси.

Рукава нельзя перекручивать, перегибать.

Основные виды поломок газовых плит способы устранения

Газовая плита – сложный и опасный вид бытовой техники, и к любым неисправностям нужно отнестись с повышенным вниманием. Распространенными видами поломок газовых плит являются следующие случаи:

• Не горит конфорка, мало давление газа – устранение под силу только газовой службе
• Засорились каналы горелки – прочистить вполне реально и самостоятельно
• Горелка неправильно установлена – переустановить горелку можно самостоятельно
• Произошла утечка газа – необходимо перекрыть газ и вызвать газовую службу
• Ослабились соединения в резьбе – необходимо выполнить прочистку и уплотнение резьбы
• Нет герметичности в кранах – необходимо разобрать краны и смазать их. При наличии соответствующих навыков это можно сделать и самостоятельно
• Окислились контакты – ремонт выполняется мастером путем прочистки контактов наждачной бумагой
• Поломка электромагнитного клапана
• Поломка электроподжига – необходима диагностика  для выявления причины неисправности
• Повышенное давление газа – необходимо уменьшить давление газа самостоятельно или вызвать мастера

Не рекомендуется, не имея знаний и опыта, самостоятельно пытаться устранить неисправность, лучше доверить подобные виды ремонта профессиональному мастеру, во избежание более серьезных дальнейших поломок.
