Устройство, преимущества и изготовление газовых мангалов

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

• прямым;
• косвенным;
• комбинированным.

Существует три типа гриля:

Классический.
Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

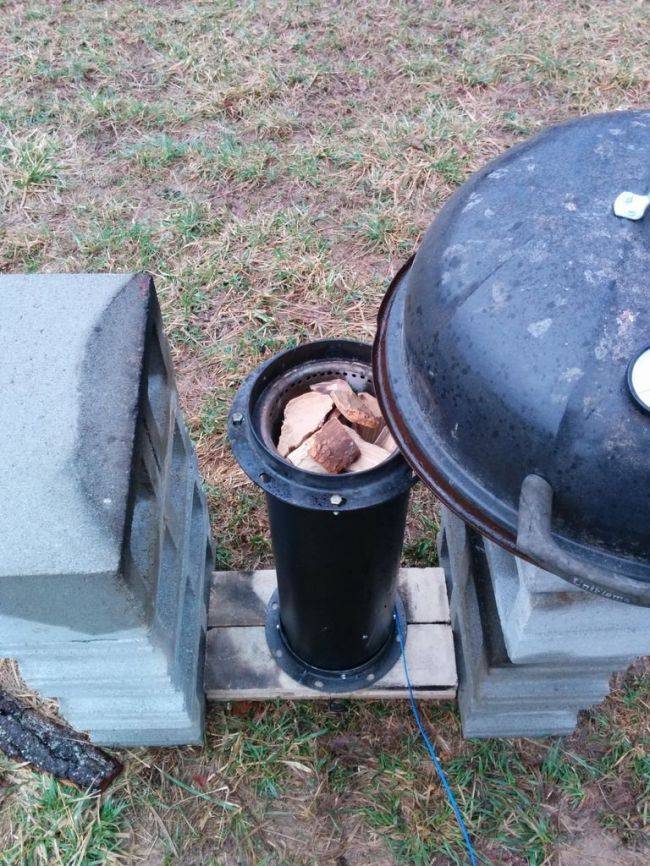

Классический гриль подразумевает использование угля

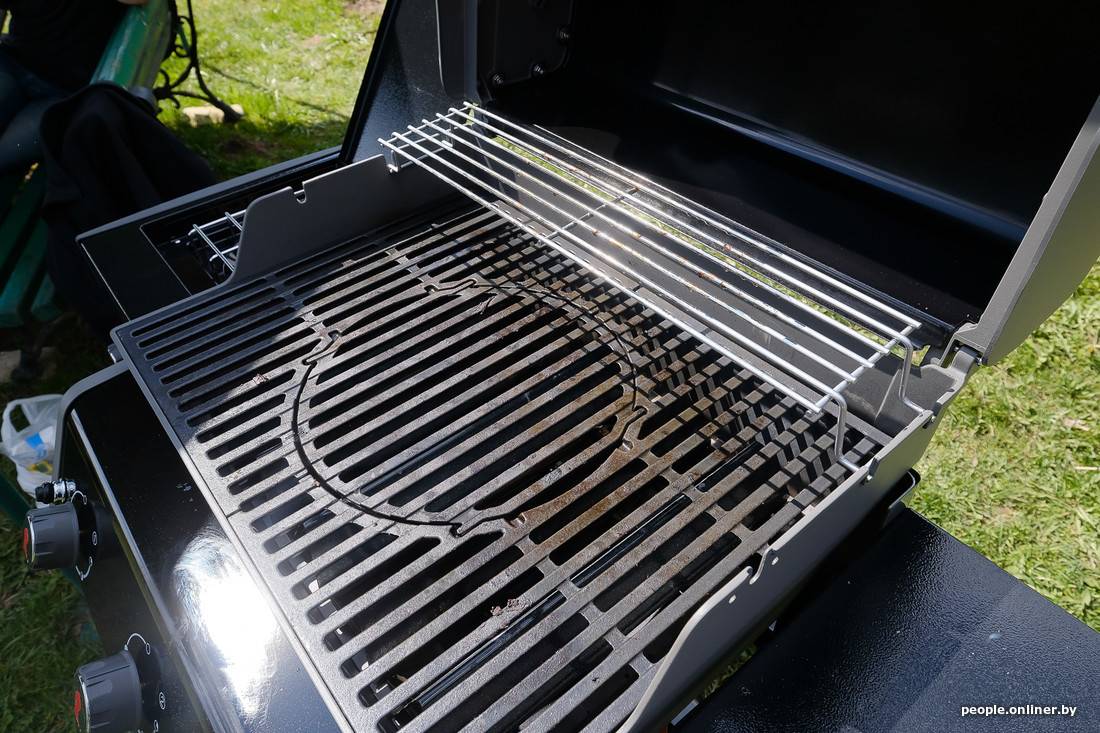

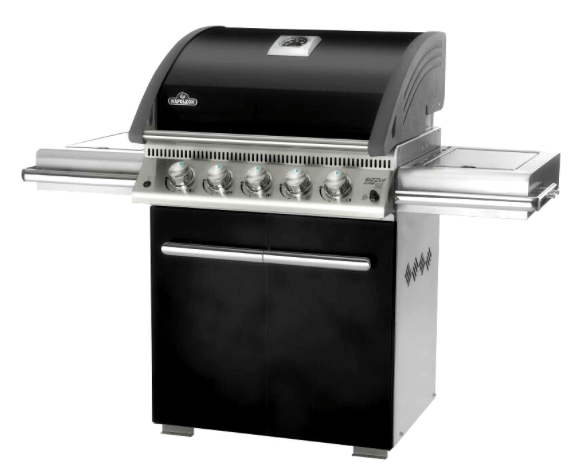

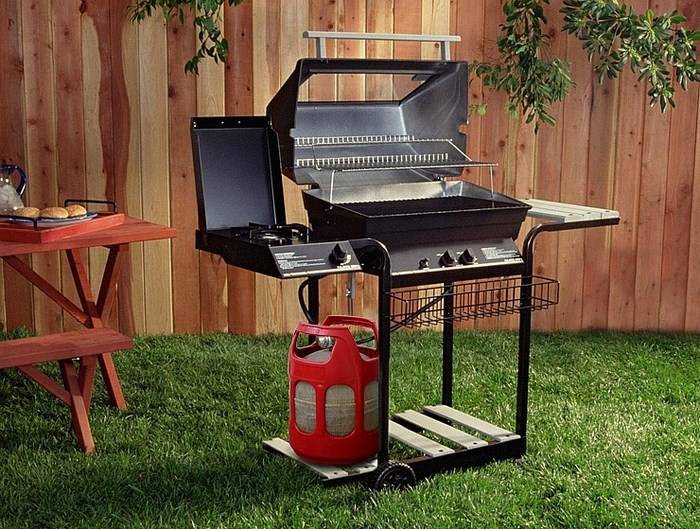

Для газового гриля достаточно небольшого баллона

Электрический гриль удобен в использовании в домашних условиях

Таблица: преимущества и недостатки классического гриля

Плюсы	Минусы
еду можно приготовить независимо от погодных условий; есть возможность использования установки в качестве печи или тандыра, коптильни; корпус и внутреннее пространство жаровни продолжительное время сохраняет высокую температуру, экономя топочный материал; в отличие от газовых или электрических вариантов, еда, приготовленная на открытом огне, имеет неповторимый аромат и отличный вкус.	требуется время для розжига углей; решётки и внутренняя поверхность жаровни быстро покрываются сажей, поэтому требуется постоянная чистка.

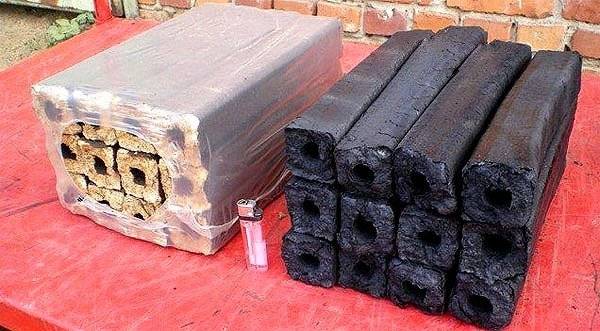

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Виды

Газовые мангалы подразделяются на следующие виды:

1. стационарные;
2. подвесные;
3. встроенные;
4. переносные (разборные, «туристические»);
5. передвижные.

Это разделение существует для всех жаровен вне зависимости от способа розжига.

Оно основано на способе передвижения конструкции (если это возможно).

Стационарные устанавливаются:

• разово;
• навсегда.

Их отличия:

• тяжеловесность;
• занимают много места.

Это прекрасное украшение участка, которое позволяет готовить. Варианты исполнения разнообразны.

Подвесные варианты отличаются оригинальностью: они могут быть расположены на балконе. Встроенная разновидность мангала располагается внутри помещений и по внешнему виду имеет сходство с печью.

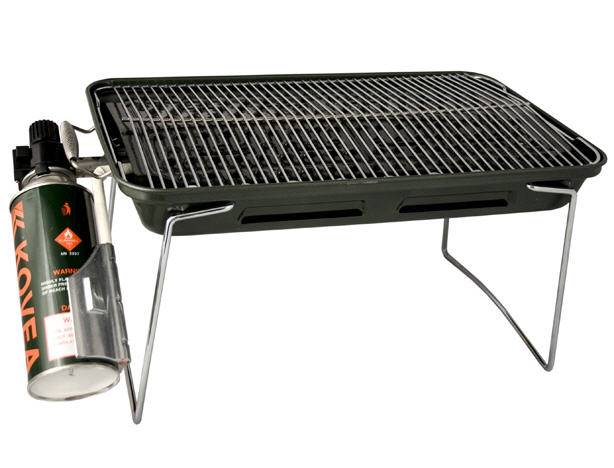

Переносные мангалы представляют собой мобильные приспособления:

• небольшого размера;
• легкие по весу.

Они предназначены для переноса вручную — с помощью рюкзака или сумки. Некоторые модели могут использоваться для установки на даче с возможностью переноса и хранения в зимнее время года в помещении. Сооружение позволяет получать вкусные блюда далеко от дома. Передвижные мангалы представляют собой массивные конструкции, которые имеют колесики для возможного изменения места их установки. На большие расстояния они не перемещаются.

Стационарный

Стационарная жаровня газового типа может быть выполнена из:

• кирпича;
• дерева;
• металла.

Место расположения таких конструкций ограничивается ввиду выхода из строя составных частей на воздухе.

Их лучше располагать внутри помещений. Для наилучшей фиксации изделия его ножки бетонируются. Может производиться установка печи без возможности снятия и с возможностью снятия.

Предпочтителен второй вариант.

Преимущества:

• возможность установки внутри беседок;
• хорошо вписываются в интерьер или ландшафт.

Недостатки:

• разовая установка без возможности перемещения;
• нежелательно расположение на улице без навеса.

Большинство моделей, имеющихся в продаже, снабжены дополнительной конфоркой и полочкой.

Они носят название «гриль». Пример представлен на фото.

Подвесной

Эта разновидность конструкции относится к оригинальным. По возможности переноса ее стоит отнести к стационарному типу.

Такая жаровня может располагаться на балконе и быть достойным элементом интерьера.

Нежелательно расположение и хранение сооружения на улице без навеса: элементы быстро выйдут из строя.

Принципы устройства подразумевают:

• проделывание отверстий по бокам;
• перетягивание через отверстия цепей или других элементов;
• подвешивание.

Преимущества:

• занимает немного места;
• возможна установка на внешней стороне строения в качестве декоративного элемента;
• равномерное обжаривание мяса.

Переносной

Этот тип конструкции разделяется на несколько подтипов.

Их объединяют небольшие размеры и вес.

По характеру механизма газовые мангалы могут быть:

• разборными;
• «туристическими».

Разборный мангал подразумевает устройство из нескольких частей, которые собираются на месте в сооружение. Возможна их перевозка в багажниках транспортных средств.

«Туристическая» разновидность мангала представляет собой упрощенный вариант:

• полностью складной;
• с тремя-четырьмя ножками;
• ручками для удобства переноса.

Преимущества переносного вида:

• компактные сооружения;
• удобство транспортировки любым способом;
• небольшой вес и размеры.

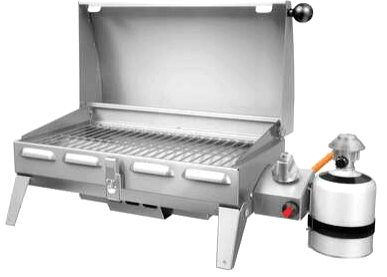

Пример переносного мангала представлен на изображении ниже.

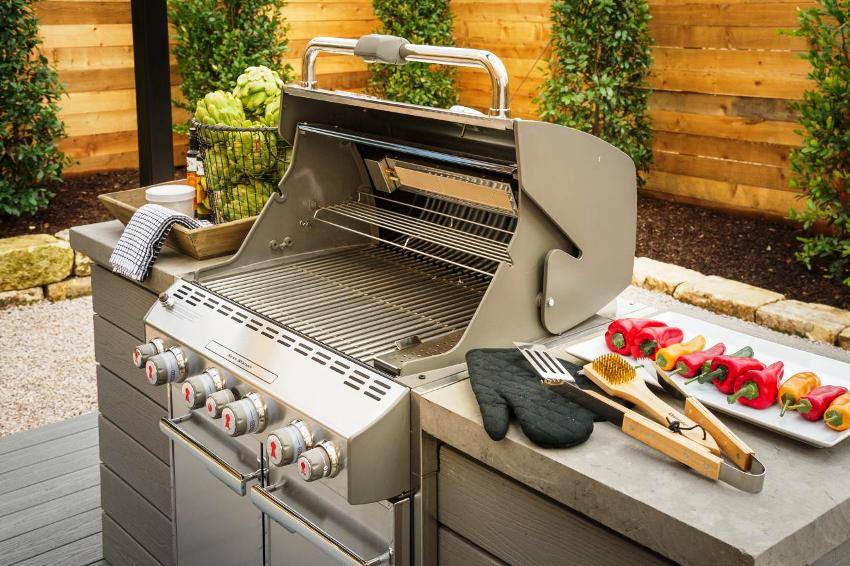

Встроенный

Встроенная разновидность:

• подходит для компаний из большого числа персон;
• в установленном виде занимает немного пространства;
• представляет возможность размещения больших количеств еды;
• массивна.

Преимущества:

• прочные конструкции;
• надежная установка;
• устойчивость за счет хорошей фиксации.

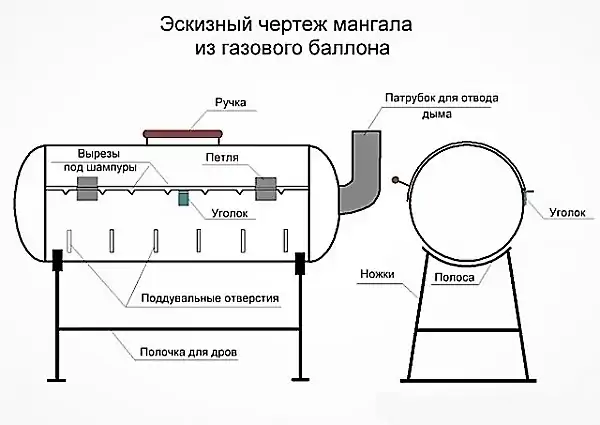

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

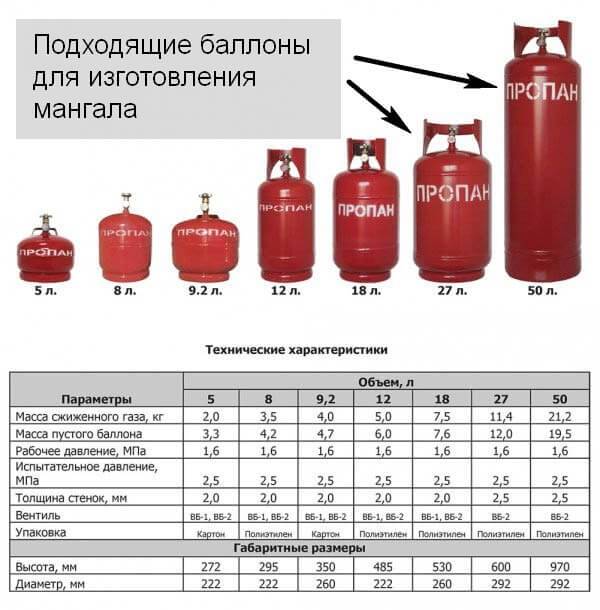

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

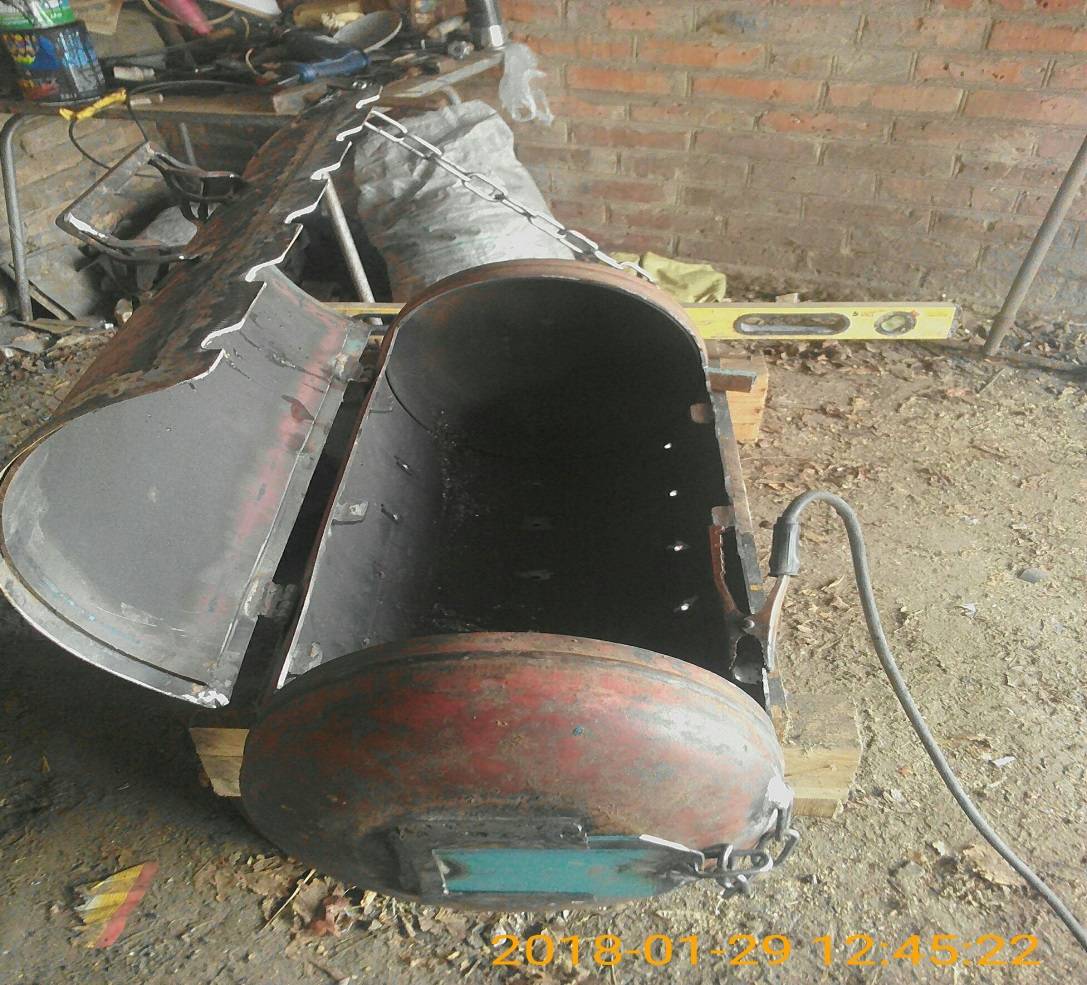

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;

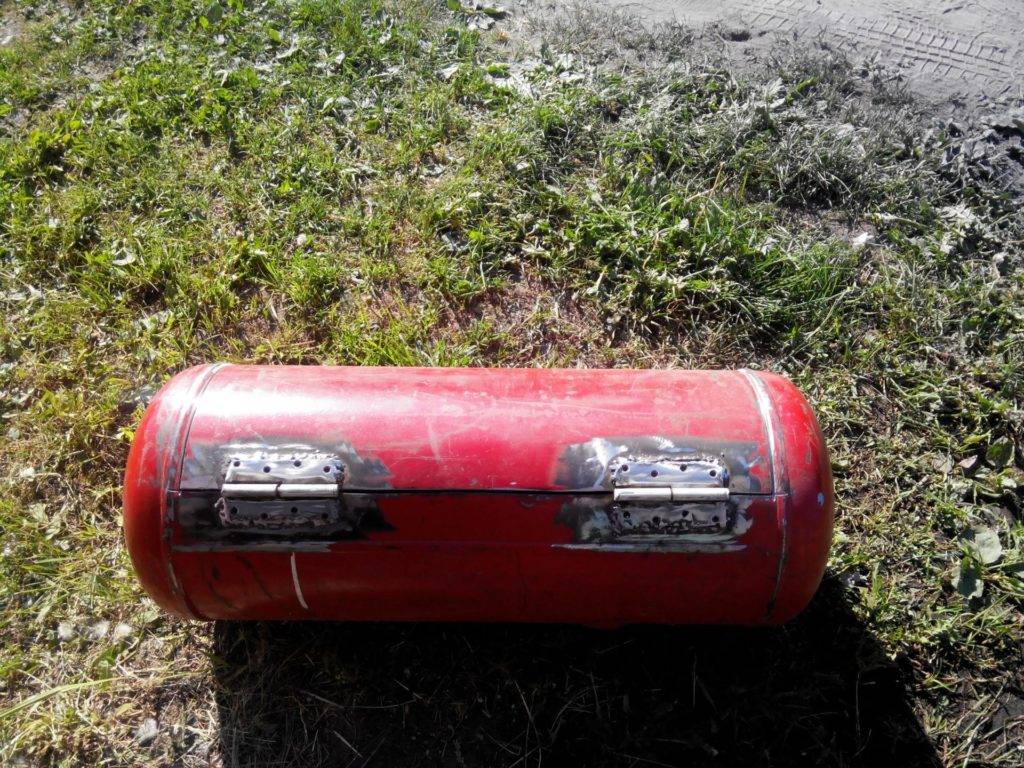

2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Остальные конструктивные изменения

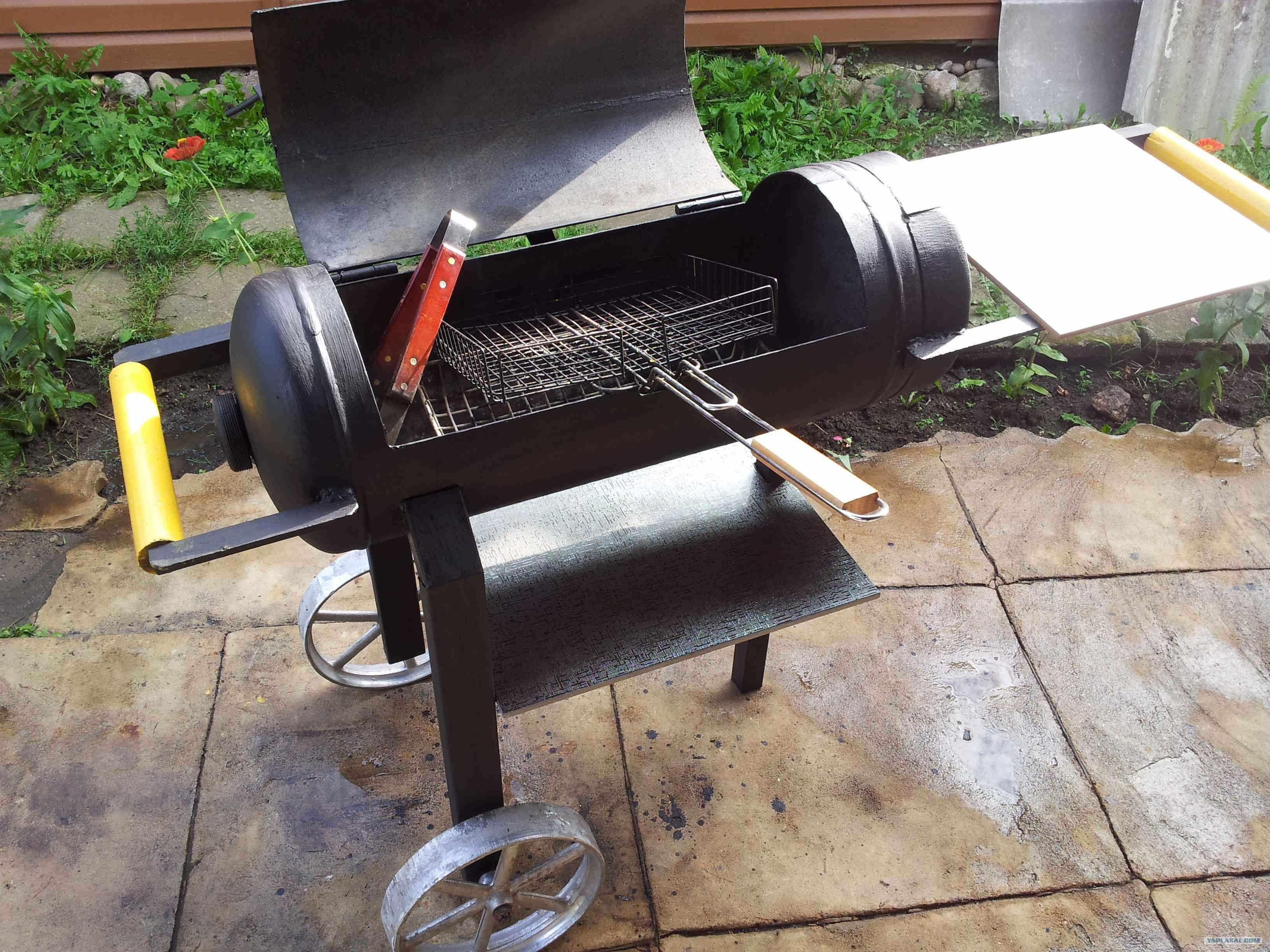

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

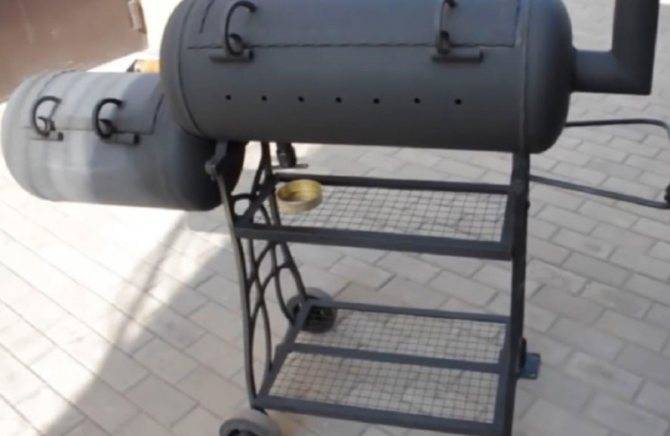

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Преимущества

Что же такого может дать мангал на газу в противовес угольному?

Начнем с плюсов:

• Вам доступно больше возможностей управлять жаром, что, по идее, может улучшить качество шашлыка.
• Нет дыма и копоти. Требование к вытяжке существенно снижаются и жарить комфортнее.
• Можно поставить почти в любом месте: в саду, беседке, в помещении.
• Нет дыма — нет и канцерогенных веществ от него в мясе.
• Розжиг не просто скорый, а очень быстрый. И без каких-либо секретов: зажёг — горит.
• Простая эксплуатация: применимы все приёмы обслуживания газовой духовки.

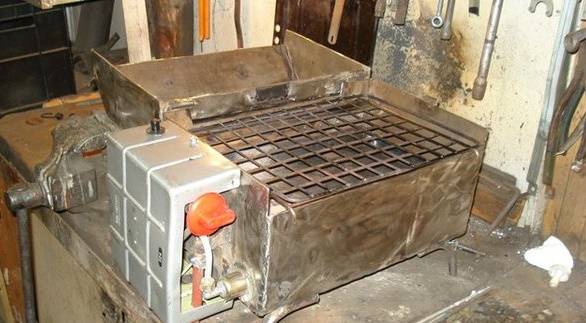

• Конструкция позволяет сделать газовый мангал самостоятельно.

И о минусах:

• Нет дыма в шашлыке. Если для вас дымок это обязательная “специя” шашлыка, то это жирный минус.
• Нужно следить за оборудованием, и всегда помнить о взрывоопасности утечек газа.
• Цена выше, чем за угольные конкуренты.

Критерии к конструкции МБ

Сегодня существует множество версий и схем различных конструкций такого барбекю из металла. Но не все они отличаются равноценным комфортом и безопасностью. И, чтобы избежать повторения чужих ошибок, необходимо учитывать, что:

• У МБ открытое отделение сгорания. В такой конструкции очень редко использования дымоотводов. И, если вы пожелаете оснастить ваше барбекю высокой вытяжкой, потребуется устроить монтаж к грунту или фундаменту. Без этих мер барбекю может опрокинуться.
• Для сооружения нужно задействовать металлические элементы (листы и профиль) с минимальной плотностью 1.5-2 мм. При меньшей плотности эти составляющие при постоянном нагревании прогорают и меняют свои формы.
• Не во всех жаровнях топливо сгорает продуктивно. И, выбирая чертёж к задуманному аппарату, следует продумать надёжные способы поддержания температурного состояния и тления углей.

Не следует приобретать или копировать слишком внешне изощрённые модификации. Такие барбекю могут отличаться обилием декоративных компонентов. Дело в том, что, как бы ни пытался кулинар делать работу с барбекю аккуратной, всё равно на металлической поверхности оказываются жиры, сажа и прочие отложения. Они устраняются своими руками. В итоге все эти изящные элементы постепенно утрачивают свой красивый облик.

Изготовляем крышку мангала

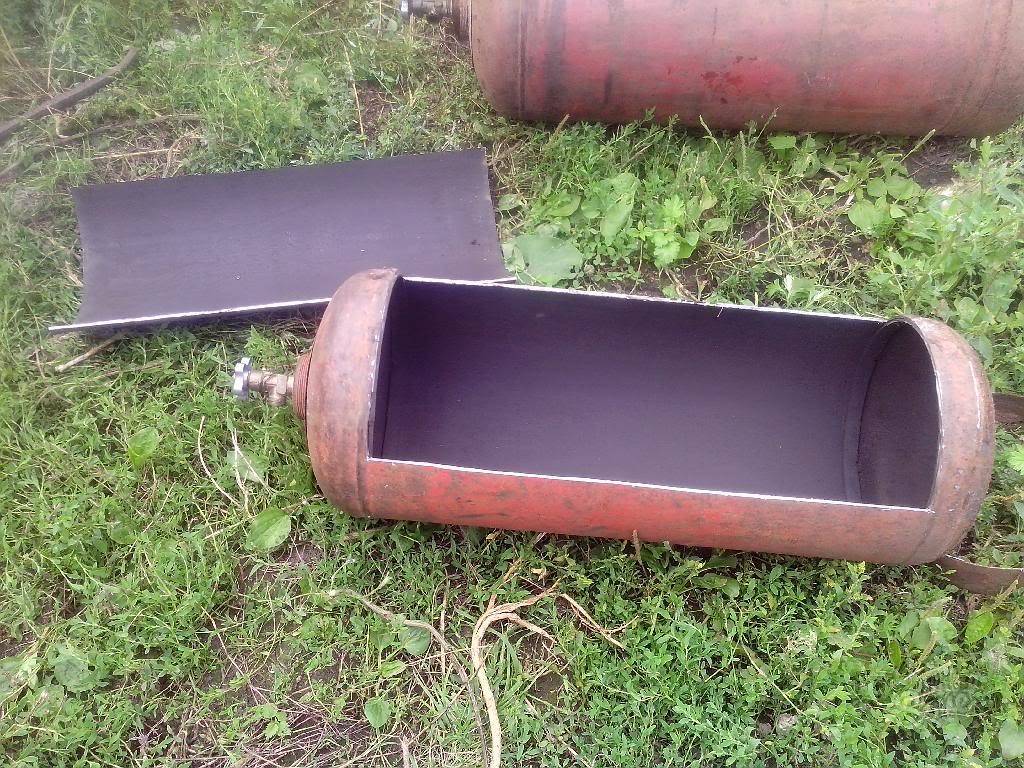

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Как сделать гриль из баллона своими руками?

Работа состоит из следующих этапов:

• подготовки корпуса;
• разрезания баллона;
• устройства поддува, других отверстий;
• изготовления крышки;
• монтажа подставки.

С течением времени гриль приобретёт ровный чёрный цвет, но при желании конструкцию окрашивают.

Инструменты и материалы

Для превращения газового баллона в гриль требуется следующий набор:

• болгарка;
• сварочный аппарат;
• электродрель;
• дверные петли;
• молоток;
• разводной ключ;
• зубило;
• уголок;
• металлическая труба.

Решётку к грилю изготавливается самостоятельно или покупается в магазине.

Подготовка деталей, чертеж и монтаж

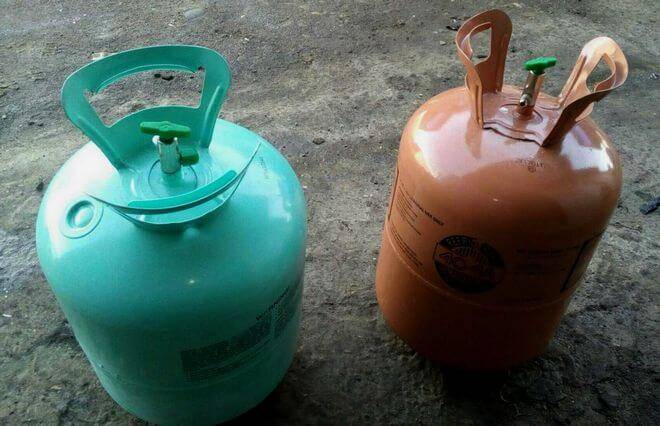

После того как нужный баллон из-под фреона или пропана нашёлся, его необходимо адаптировать под гриль.

Фото 1. Примерный чертеж мангала-гриля из старого газового баллона, вид спереди и сбоку.

Сразу разрезать ёмкость нельзя, это крайне опасно, поскольку внутри часто остаётся сжиженный газ или конденсат. Баллон открывают, затем переворачивают вверх дном. Чтобы убедиться, что лишних примесей внутри не осталось, на открытый вентиль наносят мыльную пену. Теперь отсоедините кран при помощи ключа и молотка или пилы.

Внимание! Если вы решили спилить кран, поливайте место разреза водой во время работы, чтобы остатки газа не вспыхнули от искры!

Затем заготовку заливают водой из шланга и дают отстояться три-четыре дня. Только при этом условии дальнейшая работа безопасна.

В основании гриля просверливаются отверстия, далее, при помощи заклёпок и сварки крепятся дверные петли и на них — крышка. Последнюю часто делают не откидной, а полностью съёмной. После этого болтами крепится ручка из не нагреваемого материала.

Изнутри корпус укрепляется уголком по всему периметру. Если этого не сделать, гриль очень быстро деформируется под воздействием высокой температуры. На уголке сооружают крепления для сетки и шампуров.

После этого к корпусу монтируют подставку с ножками. Для последних годится железная труба, разрезанная на четыре равных куска. Она крепится к днищу при помощи сварки и болтов.

Важно. Если и после этого гриль не обрёл устойчивость, сделайте внизу дополнительный уголок

В завершении работ в днище мангала просверлите несколько отверстий. Они предназначены для перегоревших углей.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

• мангал;
• печь-барбекю;
• сочетание мангала и печи-барбекю;
• сочетание мангала, печи-барбекю и гриля;
• перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Какие бывают баллоны, и какой выбрать

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Для изготовления жаровни подходят несколько типоразмеров:

• объем — 27-65 л,
• диаметр — 300, 376 мм;
• длина – 0,6-1 м.
• толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

Устройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л. Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

Длина 40 л емкости 1,39 м, диаметр 219 см

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

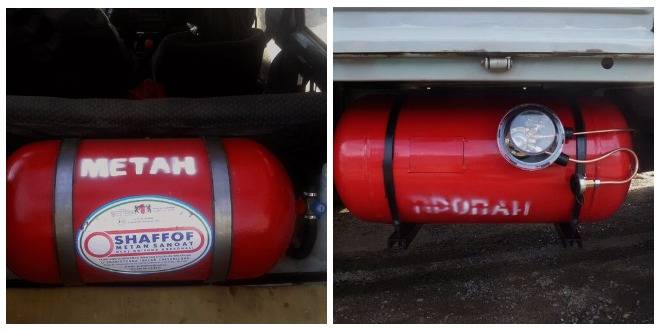

Виды автомобильных газовых баллонов

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

Самый толстостенный из фреоновых баллонов — 404 оранжевый

Как сделать самостоятельно смокер-гриль

Паровоз или гриль-смокер является многофункциональной, но сложной конструкцией, которая соединила в себе барбекю, коптильню и мангал. Но даже такое кажущееся, на первый взгляд, сложное устройство можно сделать своими руками.

Для изготовления смокер-гриля нам необходимы такие материалы и инструменты

• бочка;
• петли;
• болты;
• гайки;
• ручка из дерева;
• труба металлическая или уголок;
• деревянная вагонка, ДПК или обработанные доски;
• решётки;
• сварочный аппарат;
• болгарка.

Этапы изготовления смокер-гриля

Если вы используете старую бочку, как следует прокалите её перед первым приготовлением продуктов.

1. Бочку разрезаем на две части вдоль с помощью болгарки. Так как они получатся одинаковыми, то одна из них станет ёмкостью для топлива, а вторая верхней частью.

2. Основание конструкции и крышку соединяем двумя петлями с помощью болтов. Отверстие просверливаем дрелью.

3. Закрепляем к крышке ручку из дерева болтовой стяжкой. Её длина должна составлять не более 50 см, а расстояние между основанием и ручкой мы отрегулируем несколькими гайками.

4. Делаем станину: её длина должна быть больше длины самой бочки приблизительно на 30 см, высота 80 см, ширина меньше диаметра бочки на 5 см. Крепим элементы станины болтами и гайками. В данном случае можно воспользоваться сварочным аппаратом.

5. После того как был сделан каркас из металла, устанавливаем уже изготовленную бочку сверху и делаем деревянные столешницы вокруг неё.

6. Далее берём 2 решётки разных размеров. Меньшую укладываем на дно гриля, так как она предназначается для топлива, а вторую кладём над углями сверху — на неё будут выкладываться продукты. Делаем для неё упоры с помощью толстых болтов, которые привинчиваем по всему периметру гриля.

7. Смокер-гриль готов. Можно сделать многоуровневый вариант. Для этого надо взять ещё одну бочку, только меньшего размера, которая будет служить растопкой для углей и приварить её к основной бочке, только немного ниже (принцип лестницы). Все остальное устройство делается так же, как и описано выше.

Видео: как сделать смокер-гриль своими руками

Любой вид гриля будет украшением вашего участка и местом для отдыха. Гриль-домик, построенный своими руками, прослужит вам долгие годы, если вы в точности следовали всем этапам его сборки и соблюдали все меры безопасности. При правильном уходе, регулярной обработке всех деревянных элементов домика антисептическими средствами, при обновлении лакового покрытия, а также при чистке гриля и дымохода такая конструкция простоит не один десяток лет и вы сможете собираться всей семьёй даже в холодные зимние дни вокруг огня и готовить свои любимые блюда, а также угощать ими своих друзей и знакомых.
