§ 1. гибка труб

Приспособления для гибки труб

Плоскопараллельные пластины

Если нагрев и охлаждение – не ваш случай, используйте плоскопараллельную пластину. Примитивный, но безотказный и проверенный способ. Пластина – изогнутая заготовка из дерева или металла с пазом. Подходит для работы со стальными и металлопластиковыми изделиями диаметром до 45 мм.

Принцип действий:

1. Трубу помещаем в хомут на плоскопараллельной пластине, фиксируем (зажимаем).
2. Гнем, повторяя форму заготовки по пазу, извлекаем.

Быстрый, надежный способ, не требующий крупных затрат. Минус использования плоскопараллельных пластин – неизменяемая кривизна заготовки. Решить проблему поможет применение пластин с отличающимся радиусом кривизны. Поддастся и стальная конструкция.

Особенность способа – ограничение по длине, форму коротких трубок изменить легко, а качественно загнуть изделие, длина которого превышает длину заготовки, таким образом не получится.

Плоскопараллельная пластина — надежный, доступный способ изогнуть трубу самостоятельно

Рассмотрим, как согнуть трубу спиралью своими руками или придать изделию угол до 90°.

Металлическую пружину лучше использовать для работы с деталями из пластичных цветных металлов. Пружина предотвращает деформацию конструкции. Выбор размера зависит от внутреннего «обхвата» трубки.

Как действовать:

1. Вставьте пружину в деталь (вводите до места загиба).
2. Постепенно придайте изгиб на колене или предварительно зажав конструкцию в тиски.

Пружина упрощает процесс, принимая усилие сжатия/ растяжения и нагрузку на себя. Работая с мягкими податливыми материалами, выбирайте пружины средней жесткости и малого диаметра

Меры предосторожности не дадут детали лопнуть или разорваться

Металлические пружины служат трубе «каркасом» при изгибании

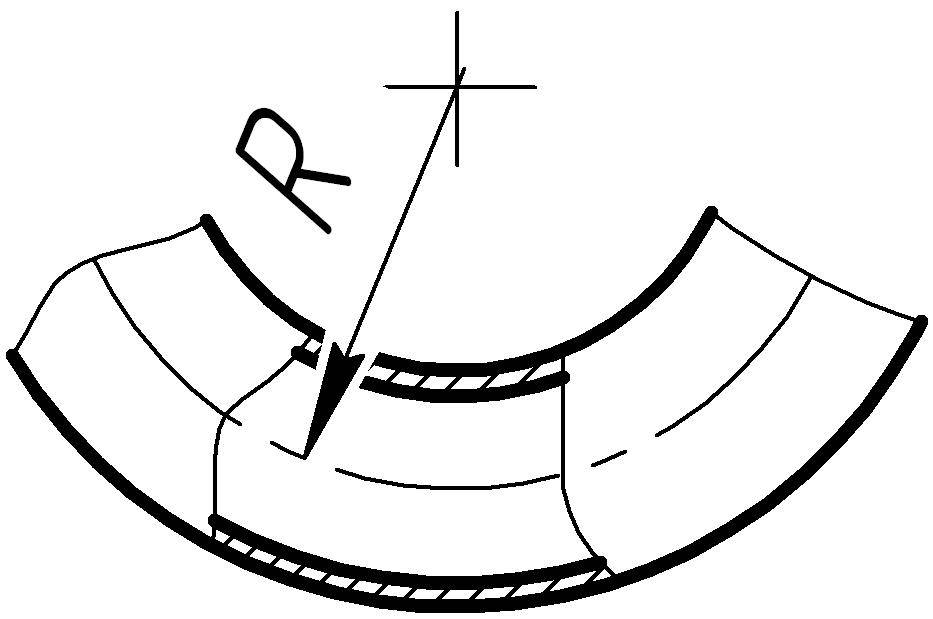

Радикальные меры – сварка

Изгибание листов металла и труб проводится и с применением болгарки. Сварка – кардинальный способ, решающий проблему, если другие варианты по объективным причинам не подходят. Требующийся инструмент – сварочный аппарат и болгарка.

Алгоритм действий:

1. Произведите расчеты – прикиньте радиус закругления изделия (для верности можно набросать чертеж и сделать разметку на детали).
2. На изгибаемый участок по длине наносят три поперечных пропила (с трех сторон).
3. Детали придают изгиб.
4. Пропиленные участки сваривают.
5. Согнутый конец трубы в месте проведения сварки шлифуют, удаляя «опилки» и неровности.

Изгиб получается аккуратный, эстетичный и прочный.

Как видим, ответов на вопрос, как согнуть трубу, достаточно – выбрать актуальный для решения ваших задач способ не составит труда. Достаточно иметь нужный инструмент и желание. Учитывайте диаметр изделия, его длину и материал, с которым предстоит работать.

Минусов у перечисленных способов два:

1. Вероятность порчи изделия, поломки и образования разрывов.
2. Получить равномерный эстетичный изгиб в домашних условиях проблематично.

Сварка – быстрый способ придать трубе нужный изгиб

Застраховаться от неприятностей, если не обладаете навыками и опытом проведения работ по сгибанию труб, можно одним способом – привлечь профессионала.

Если желания или возможности воспользоваться услугами специалиста нет, не отчаивайтесь. Перед началом мероприятия внимательно изучите мат. часть, посмотрите видео или мастер-классы от профессиональных строителей (в сети Интернет их предостаточно).

Основные приемы гибки деталей из труб

Гибку деталей из труб производят в холодном и горячем состояниях ручным и механизированным способами, с наполнителями и без наполнителей.

Наполнители применяют для исключения образования складок и сплющивания стенок труб. В качестве наполнителей используется просушенный мелкий песок или синтетические гранулы.

Для каждой трубы в зависимости от ее диаметра и материала установлен минимально допустимый радиус гибки. При меньшем радиусе гибка недопустима (табл. 1).

Таблица 1. Значения минимально допустимых радиусов гибки труб в холодном состоянии, мм

Наружный диаметр трубы, мм	Материал трубы	Наружный диаметр трубы, мм	Материал трубы
Сталь 45	Сталь 35	Сталь 20	Сталь 10	Сталь 45	Сталь 35	Сталь 20	Сталь 10
18	74	62	56	43	105	450	344	282	240
24	95	79	65	55	110	510	377	310	264
32	115	96	79	67	130	536	450	370	315
38	156	131	107	91	145	578	484	398	339
50	197	165	136	115	155	620	522	430	360
60	238	199	165	139	181	720	600	498	425
75	280	260	194	173	194	752	630	516	444
80	324	270	224	190	206	835	702	575	488
90	362	302	250	213	220	920	770	635	540

При гибке в холодном состоянии труб диаметром до 25 мм применяются ручные приспособления.

На рис. 4, а показан ручной станок, предназначенный для гибки труб диаметром от 12 до 20 мм. Станок имеет ось 1 и опорную плиту 2, с помощью которых он крепится болтами к верстаку. Рабочими органами станка являются неподвижный ролик 4 с хомутиком 5, укрепленный на оси 1, и подвижный ролик 3, закрепленный на скобе 6 с рукояткой 7. Изгибаемую трубу концом закладывают в хомутик между роликами, затем вращают скобу с подвижным роликом вокруг оси неподвижного ролика до получения требуемого изгиба, после чего возвращают скобу в исходное положение и вынимают трубу.

Рис. 4. Гибка на ручных приспособлениях

Для гибки медных трубок разных диаметров при сборке машин применяют многоручьевой трубогиб (5.66, б). В этом случае трубку пропускают между роликами 1 и 2 до соприкосновения с упором, затем при повороте вилки 3 подвижный ролик 2 обкатывается вокруг неподвижного, изгибая трубку по радиусу, равному радиусу ролика 1.

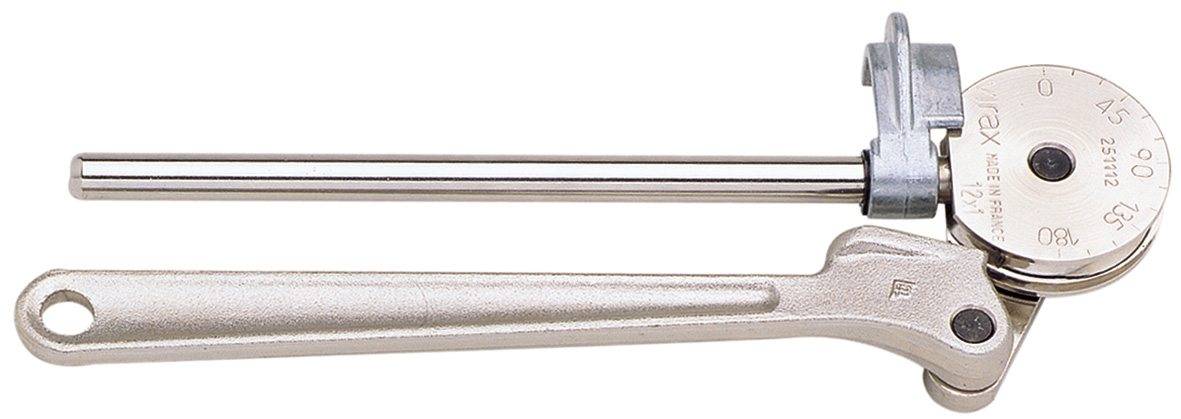

С помощью ручного рычажного трубогиба (5.66, в) можно изгибать стальные газовые трубы диаметром 1/2 , 3/4 и 1» в холодном состоянии без наполнителя.

Для ручной гибки стальных труб диаметром до 50 мм на угол 180° без наполнителя в холодном состоянии может использоваться специальная головка с ручным приводом.

Развальцовка и вальцовка

Прежде всего, следует понимать, что развальцовка труб не может называться вальцовкой, так как суть у этих технологических операций совершенно разная.

• Вальцовка, для выполнения которой используется специальный вальцеватель (станок, оснащенный рабочими валками), – это технологическая операция, в процессе которой осуществляется деформирование листового проката или металлической трубы в радиальном направлении. При помощи такой операции, в частности, из листового металла формируют изделия цилиндрической или конической формы, а также изготавливают из круглого трубопроката изделия с другой формой поперечного сечения.
• Инструмент для развальцовки не содержит в своей конструкции рабочих валков, а суть самой процедуры заключается в том, что пластической деформации подвергается только конец трубы, при этом его внутренний и наружный диаметры увеличиваются до требуемых параметров. Необходимость в выполнении такой операции чаще всего возникает в тех случаях, когда два отрезка трубы требуется надежно соединить между собой.

Разновидности развальцовки трубок

Чтобы получить надежное и герметичное соединение двух труб, используют различные методы – пайку, применение накидных муфт и других фитинговых элементов и т.д. В некоторых из таких случаев (в частности, при пайке и использовании накидных муфт) концы трубных изделий необходимо расширить. Для выполнения этой процедуры и требуется развальцовщик.

Многие домашние мастера под развальцовкой подразумевают и другие технологические операции, целью которых также является пластическая деформация отдельного участка трубного изделия. Сюда можно отнести, например, завальцовку и гибку.

• Завальцовка – процедура, подразумевающая не расширение, а сужение края трубы. При этом используется метод простого обжатия, для чего применяют обычные клещи или миниатюрные вальцы. Необходимость в выполнении такой операции возникает в тех случаях, когда на конце трубы надо нарезать резьбу, используя для этого ручной инструмент.
• Гибка – технологическая операция, для выполнения которой используются специальные устройства с рабочими вальцами и которую часто также называют развальцовкой, хотя это в корне неправильно. Целью гибки, которой могут подвергаться как мягкие медные трубки, так и трубопрокат из стали и других металлов, является не расширение, а изгиб отдельной части изделия под требуемым углом.

Развальцовка трубок в процессе установки кондиционера

Ванна из дерева в интерьере: фото

Разновидности способов обработки листовой стали

Так как с листами работают чаще всего, остановимся на них подробнее. Основа классификации – в зависимости от привода. Он может быть:

• Ручной – это занимает достаточно много времени, поэтому чаще используется на небольших производствах и в частных целях. Основные инструменты – молоток и плоскогубцы или киянка, если слой очень тонкий. О высокой точности говорить не приходится, все делается практически на глаз, но для маленьких деталей этого часто оказывается достаточно.
• Автоматический – применяется оборудование, оснащенное пультом управления и электроприводом. Отлично подходит для серийного производства. Оператор только устанавливает заготовку и следит за правильностью выполнения процесса.

Виды гибочных станков

Перед тем как согнуть алюминиевый уголок, стальную трубу или металлический лист нужно выбрать оборудование для проведения работ. Гибка металла производится на разных видах станков:

1. Ручные модели. Это оборудование для размещения в частных мастерских. Имеет небольшие габариты, не требует дополнительных навыков для проведения работ. С помощью ручных приспособлений можно сгибать металлические листы и детали небольшой толщины.
2. Механические модели. Представляют собой конструкцию, которая приводится в действие энергией, передающейся от маховика. Изначально мастер должен этот элемент раскрутить.
3. Гидравлические станки. В оборудовании установлен гидравлический цилиндр.
4. Электромеханические агрегаты. Распространённые на производстве машины, которые работают за счёт электродвигателя. Он приводит в действие другие механизмы с помощью ремней и шестерней.
5. Пневматические модели. Это конструкция, механизмы которой приводятся в действие пневмоцилиндрами.
6. Электромагнитные машины. Для работы оборудования используются мощные электромагниты.

В продаже можно найти мобильные приспособления для сгибания металлических листов и деталей. Их используют в гаражах, частных домах, мастерских.

Гибка профилей

ГОСТ 17365-71 Справочник по холодной штамповке

Минимальные радиусы гибки труб R должны быть:

• для труб с наружным диаметром до 20 мм, не менее…2,5D
• для труб с наружным диаметром свыше 20 мм, не менее…3,5D (где D – наружный диаметр трубы).

Утонение стенок в местах изгиба труб и переходов криволинейных участков в прямолинейные не должно превышать:

• для стальных труб–20% от исходной толщины стенки
• для труб алюминиевых сплавов–25% от исходной толщины стенки.

Утонение стенок труб, штампованных из листов, не должно превышать 15% от исходной толщины листа.

Наименьший радиус изгиба

Радиусы изгиба по оси трубы. Гибка без наполнения или оплавки. При меньших радиусах изгиба гибку следует производить с оплавкой или наполнением.

Обозначения: D — диаметр трубы; S — толщина стенки трубы

К оглавлению

Наименьшие радиусы и наименьшие длины прямых участков изогнутых труб показаны на рис. 1.

Длину изогнутого участка трубы А определяют по формуле:

Где R – наименьший радиус изгиба, мм; dн – наружный диаметр труб, мм.

При выборе радиуса изгиба следует по возможности предпочитать для изгиба трубы в холодном состоянии.

Наименьшая длина прямого участка трубы Lmin необходима для зажима конца трубы при изгибе

Радиусы изгиба медных и латунных труб, изготовляемых соответственно по ГОСТ 617-90 и ГОСТ 494-90 (см рис. 1)

Наружный диаметр dн

Наименьший радиус изгиба R

Наименьшая длина прямого участка Lmin

Радиусы изгиба стальных водогазопроводных труб, изготовляемых по ГОСТ 3262-75 (см рис. 1)

Условный проход Dy

Наружный диаметр dн

Наименьший радиус изгиба R

Наименьшая длина прямого участка Lmin

В горячем состоянии

В холодном состоянии

Радиусы изгиба стальных труб в зависимости от их диаметра и толщины стенокРазмеры, мм

Диаметр трубы, d

Наименьший радиус изгиба при толщине стенки

В.И. Анурьев, Справочник конструктора-машиностроителя, том 3, стр.368-369., Москва 2001

Изгиб труб вручную

Чтобы избежать брака в ходе выполнения работы по изгибанию металлопластиковых изделий, необходимо обладать достаточной физической силой и строго соблюдать определенную технологию.

Итак, выполнять гибку трубы вручную нужно следующим образом:

• берем отрезок трубы двумя руками по концам предполагаемого места изгиба;
• аккуратно производим изгиб до угла 20º;
• смещаем силу нажатия вправо или влево от образовавшегося угла;
• снова делаем изгиб на 20º;
• производим несколько небольших мини-загибов до достижения нужного угла заготовки.

Гибка трубы одним приемом может привести к поломке заготовки. Чтобы сохранить заданный угол, нужно согнуть трубу немного сильнее, а затем вернуть в исходное положение

При желании выпрямить трубу все операции нужно проделывать в обратном порядке, соблюдая особую осторожность. Этот способ легко применяется для труб диаметром до 20 мм, а вот заготовки большего сечения делать вручную будет затруднительно

Гибка наматыванием

Приспособления для гибки труб

Как согнуть пластиковую трубу

Сгибание трубы с помощью пружины

При этом способе роль амортизатора выполняет пружина необходимого диаметра. Именно ребра пружины защищают армирующий слой трубы от сморщивания и повреждения. Обычно такое приспособление продается попарно (внешняя и внутренняя части). Диаметр устройства подбирается под размер заготовки, причем лучше выбирать пружину с кольцами круглого сечения.

Чтобы легче вставлять трубу во внешнюю часть пружины, производитель расширил один ее конец. Внутренняя пружина имеет один конусообразный конец, который обеспечивает легкий доступ к изгибу, и петлю на другом конце для удобства извлечения пружины после работы.

Технология проведения изгиба с помощью пружины:

• привязывают шнур к петле и вставляют внутреннюю пружину в трубу;
• внешнюю пружину надевают на заготовку;
• плавно загибают трубу до нужного угла;
• по окончании изгиба немного разжимают угол и вынимают приспособление.

Чтобы полиэтилен внутри трубы изгибался равномерно, нужно весь процесс проводить аккуратно, плавными качающимися движениями. Тот же технологический принцип заложен и в сгибание трубы с помощью проволоки. Сдерживающим элементом выступает кусок мягкой проволоки подходящего сечения. Главное, не забыть привязать к одному концу шнур, чтобы вынуть проволоку после работы.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

• В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
• Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Изогнутые трубы могут понадобиться при установке отопительных приборов, сантехники, при монтаже трубопровода в доме и. Если вы не приобрели уже согнутые необходимые куски труб, то их можно согнуть самостоятельно в домашних условиях. Единственное, что может пойти не так это прогибание трубы внутрь и ее разрыва, так как при сгибании металл изделия испытывает сразу и сжатие, и растяжение. А для того чтобы это не произошло, необходимо придерживаться следующих советов.

Этапы и последовательность технологии

Здесь, и в дальнейшем речь пойдет о процессах штамповки листового металла в холодном состоянии.Разработка проводится в следующей последовательности:

1. Анализируется конструкция детали.
2. Рассчитывается усилие и работа процесса.
3. Подбирается типоразмер производственного оборудования.
4. Разрабатывается чертеж исходной заготовки.
5. Рассчитываются переходы деформирования.
6. Проектируется технологическая оснастка.

Анализ соответствия возможностей исходного материала необходим для того, чтобы выяснить его пригодность для штамповки по размерам, приведенным на чертеже готовой детали. Этап выполняют по следующим позициям:

• Проверка пластических способностей металла и сопоставление результата с уровнем напряжений, которые возникают при гибке. Для малопластичных металлов и сплавов процесс приходится дробить на несколько переходов, а между ними планировать межоперационный отжиг, который повышает пластичность;
• Возможность получения радиуса гиба, при котором не произойдет трещинообразования материала;
• Определение вероятных искажений профиля или толщины заготовки после обработки давлением, особенно при сложных контурах у детали;

Обязательным пунктом при разработке технологического процесса считается расчет минимально допустимого угла гибки, радиуса гибки и угла пружинения. Радиус гибки rmin вычисляют с учетом пластичности металла заготовки, соотношения ее размеров и скорости, с которой будет проводиться деформирование (гидропрессы, с их пониженными скоростями передвижения ползуна, предпочтительнее более скоростных механических прессов). При уменьшении значения rmin все металлы претерпевают так называемое утонение — уменьшение первоначальной толщины заготовки. Интенсивность утонения определяет коэффициент утонения λ, %, который показывает, на сколько уменьшится толщина конечного изделия. Если это значение оказывается более критичного, то исходную толщину s металла заготовки приходится увеличивать.

Для малоуглеродистых листовых сталей соответствие между вышеуказанными параметрами приведено в таблице (см. табл. 1).

Таблица 1

Таким образом, при определенных условиях металл заготовки может даже несколько выпучиваться.

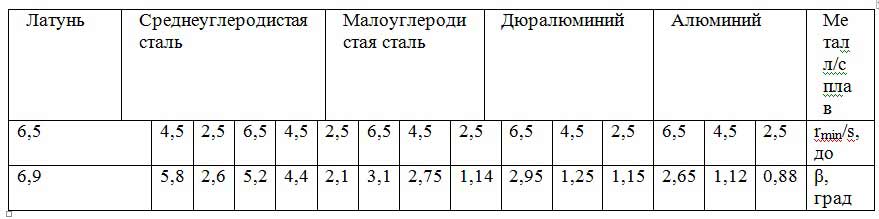

Не менее важным является и определение минимального радиуса гибки, который также зависит от исходной толщины металла, расположения волокон проката и пластичности материала (см. табл. 2). В том случае, когда радиус гиба слишком мал, то наружные волокна стали могут разрываться, что нарушает целостность готового изделия. Поэтому минимальные радиусы принято отсчитывать по наибольшим деформациям крайних частей заготовки, с учетом относительного сужения ψ деформируемого материала (устанавливается по таблицам). При этом учитывают также и величину деформации заготовки. Например, при малых деформациях используют зависимость

а при больших деформациях — более точное уравнение вида

Таблица 2

Эффект вероятного пружинения можно учесть при помощи данных по фактическим углам пружинения β, которые приведены в таблице 3. Данные в таблице соответствуют условиям одноугловой гибки.

Таблица 3

Что можно гнуть, а что нет

Многие соотечественники задаются вопросом можно ли гнуть полипропиленовые трубы и как это сделать правильно ().

Рассмотрим то, какие материалы подлежат механической деформации без ущерба для последующей эксплуатации, а какие нет.

Можно гнуть практически весь металлопрокат, включая алюминиевые, медные и стальные трубы различного диаметра. Сложнее изменить конфигурацию изделий из нержавейки и аналогичных жестких сплавов.

Для правильной деформации всех без исключения металлов необходим специальный станок для гнутья труб. Использование специального станка не только обеспечит оптимальное качество сгиба, но и позволит выполнить поставленную задачу с минимальными физическими усилиями.

Некоторые сантехники из экономии фитингов разогревают полипропилен промышленным феном и гнут до требуемой формы. Делать это нецелесообразно, так как из-за деформации в сочетании с нагреванием изогнутая труба из пластика будет иметь неравномерную толщину стенок на внешнем и внутреннем радиусе.

В итоге эксплуатация построенного водопровода будет непродолжительной, так как под давлением жидкой среды, в тонкой стенке со временем появятся трещины.

Выбираем подходящий инструмент

Пружина — эффективный инструмент для работы с металлопластом. Пружины, представленные на рынке, бывают двух типов: внешние и внутренние. И тот и другой тип инструмента отличает доступная цена. Инструмент должен подбираться в соответствии с внешним или внутренним диаметром трубы.

Приспособление производится из полированной стали. Гладкая поверхность витков позволяет снять пружину с согнутой трубы. Применение пружины позволяет обеспечить одинаковый диаметр поперечного сечения на всем протяжении сгиба.

Трубогиб — это широкий ассортимент станков или приспособлений, предназначенных для деформации металлопроката с учетом требуемого угла и радиуса сгиба. Устройства активно применяются при строительстве трубопроводов различного назначения различной конфигурации и типоразмеров.

Классификация трубогибов

Все современные трубогибы соответствуют следующим требованиям:

• возможность сгиба на угол до 180 градусов;
• возможность работы с трубами, изготовленными из различных материалов, включая алюминий, медь, сталь и полимерные композиции.

Такое оборудование в соответствии с типом используемого привода подразделяется на следующие категории:

• Ручные модификации
  , как правило, применяются для работы с трубами малого диаметра. Устройство приводится в действие воротом, к которому прикладывается существенное мускульное усилие.
• Гидравлические модификации
  – это оптимальный выбор для работы с трубами, диаметр которых не превышает 3-х дюймов. Эксплуатация гидравлических устройств позволяет работать с трубами без чрезмерных физических усилий. На рынке представлены мобильные и стационарные гидравлические трубогибы.
• Электромеханические модификации
  представлены на рынке универсальными устройствами, предназначенными для выполнения высокоточного сгиба. Основным преимуществом таких трубогибов является возможность работы с тонкостенным металлопрокатом без угрозы повреждения.

В соответствии со способом гибки и конфигурацией рабочей части, инструмент может быть:

Арбалетным
, где в качестве деформирующего элемента применяется сменная металлическая направляющая форма, которая подбирается под определенный диаметр труб.

Сегментным
, где металлопрокат вытягивается специальным сегментом, оборачивающим трубу вокруг себя.

На фото — дорновый станок

Дорновым
, где работа с металлопрокатом ведется как с внешней, так и с внутренней стороны трубы. Такая особенность позволяет применять устройство для изменения конфигурации тонкостенных труб без угрозы разрыва металла или образования складок по внутреннему диаметру.

Технология сгибания труб

Инструкция изменения конфигурации труб посредством внешней пружины следующая:

• Пружина одевается на металлопластовую ;
• Затем труба захватывается обеими руками на расстоянии 20 см от пружины и гнётся до получения нужного угла;
• После того как получен нужный угол, пружина проворачивается вокруг своей оси и снимается.

Применение внутренней пружины отличается тем, что устройство вставляется с краю трубы, где его потом можно будет вытащить.

Согнутый конец трубы можно получить, используя трубогиб. В этом случае устройство, в соответствии с его модификацией, настраивается под требуемые параметры. Затем труба вставляется в приемный зазор и устройство приводится в действие посредством того или иного привода.

Что такое прокладка труб без траншей и как это работает?

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

• Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
• При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
• При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Вывод

Гнутая труба по ГОСТу является неотъемлемыми атрибутом строительства трубопроводов различного назначения

Именно поэтому так важно подобрать ту технологию и соответствующий инструмент, посредством которого можно будет обеспечить высокое качество сгиба и отсутствие повреждений стенок труб

Больше полезной информации вы сможете обнаружить, посмотрев видео в этой статье.

В ходе ремонта, при проведении строительных работ возникает необходимость в монтаже водопровода, систем отопления. И если есть возможность привлечь профессиональную бригаду для решения задачи, процесс завершается быстро, результат радует. Но что, если приходится обходиться без помощи специалиста, а нужных инструментов под рукой нет – как согнуть трубу без трубогиба своими силами? Рассмотрим возможные варианты.
