После завершения монтажа, ремонта отопительную систему настраивают или, другими словами, балансируют. Допущенные в процессе проектирования и строительства ошибки нужно устранить до ввода теплового контура в эксплуатацию, чтобы в дальнейшем не случилась авария, инициированная гидроударом.

• замеры наружных диаметров и протяженности труб на каждом участке, при отклонениях от проекта ошибки устраняют;
• выявление присутствия в замкнутом контуре воздушных пробок, их ликвидация;
• проверка уровня жидкости при запуске отопительного трубопровода с расширительным баком.

Настройка помогает сделать систему надежной с рациональным расходованием тепла. Особенно чутко на недочеты реагирует тепловой контур с естественной циркуляцией. Иногда прочистка фильтра на входе жидкости в котел нормализует водооборот.

Для балансировки обогрева на входе каждой батареи ставят вентиль особой конструкции или регулируют степень нагрева установкой шайб различного диаметра.

Это является одним из обязательных этапов работ по созданию обогрева.  Настройка должна выполняться и после монтажа, и когда проведен ремонт отопления в частном доме. В ходе всех этих работ возможны разные ситуации, и отнестись к ним надо очень внимательно. Задача, как настроить систему отопления, во многом связана с устранением недостатков и ошибок, допущенных при проектировании и выполнении монтажа. В конечном итоге благодаря этому   система станет более экономичной, долговечной и легко управляемой.

Балансировка системы отопления

На первом этапе необходимо проверить и при необходимости изменить толщину труб в разводке. С этим достаточно просто ошибиться, особенно если применяется естественная циркуляция.  Когда система уже работает, то такие изменения выполняются при модернизации или в случаях, предусматривающих серьезный ремонт системы отопления.

В тех случаях, когда происходит плохая циркуляция в системе отопления, порой достаточно просто прочистить фильтр перед отопительным котлом, чаще всего это решает проблему. Такой результат в первом приближении позволяет считать, что система работает, и можно приступать к ее балансировке и регулировке температуры.

Правильный монтаж, использование соответствующего оборудования и выполнение несложных требований эксплуатации системы отопления обеспечат ей долгий срок службы и позволят избежать неприятностей, связанных с сопутствующими явлениями, например таким, как гидроудар.

Как избежать проблемы?

Уменьшить интенсивность и нейтрализовать влияние избыточного давления поможет грамотная защита системы водоснабжающих трубопроводов.

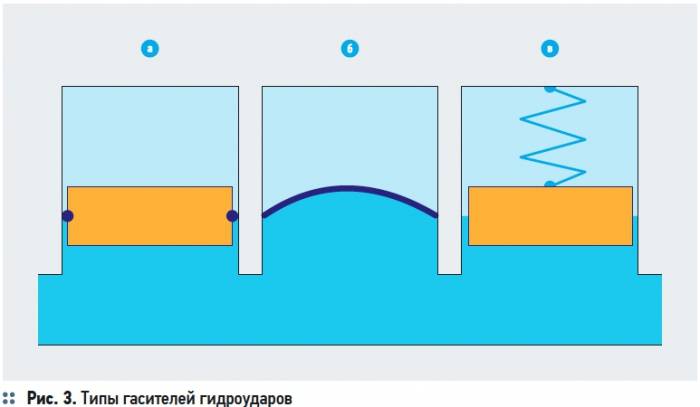

Защитные механизмы для автономных систем против гидроудара в большинстве случаев направлены на сглаживание силы потока водяной массы

Для профилактики создания избыточного давления разового и перманентного характера как на отдельном участке контура, так и всей системе в целом, применяют ряд основных мер.

Вариант #1. Плавное перекрытие системы

Это одно из основных требований при запуске и отключении систем трубопроводов, которое четко прописано в нормативных документах.

Дело в том, что энергия гидравлического удара в связи с упругостью стенок трубы действует единовременно не всей своей силой. За счет компенсации упругих деформаций она разделена на несколько временных интервалов.

А потому при одинаковой суммарной силе удара мощность воздействия на определенный момент будет существенно понижаться.

Посредством плавного включения можно продлить во времени процесс нарастания давления, сведя к минимуму существенные повреждения системы.

При выборе запорной арматуры предпочтение стоит отдавать изделиям, которые имеют относительно большой промежуток перекрытия воды

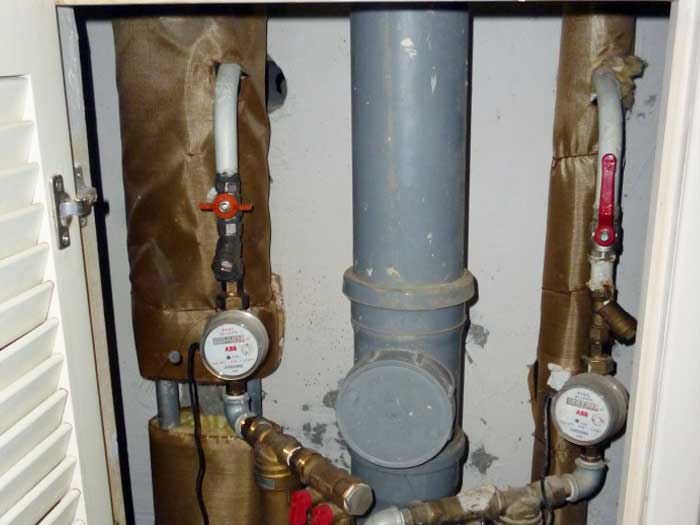

Краны, конструкция которых предусматривает большой промежуток до момента перекрытия воды, устанавливают еще на этапе монтажа оборудования.

Вариант #2. Применение автоматических устройств

Автоматика должна быть настроена на плавную коррекцию статического давления в системе. Достичь желаемого эффекта помогает установка насосов с автоматическим изменением числа оборотов либо же агрегатов с электронным управлением, которые оснащены встроенными частотными преобразователями.

Задействование автоматических систем позволит контролировать поток жидкости, а также считывать показания ее давления в трубопроводе

Насосы, оснащенные автоматической регулировкой оборотов электродвигателя, способны плавно увеличивать/понижать давление в системе. При этом программное обеспечение одновременно выполняет две задачи: отслеживает изменение давления в водопроводе и автоматически регулирует напор.

Галерея изображений
Фото из
Системы автоматического управления насосным оборудованием в автономных водопроводных сетях работают только в тандеме с гидроаккумуляторами

Включенный в схему гидробак с эластичной мембраной внутри позволяет создать запас воды и сформировать компенсирующую воздушную камеру, которая сгладит последствия превышения давления

В системах закрытого отопления предотвратить гидроудар позволяет мембранный бак — экспанзомат. Он красного цвета, конструктивно схож с гидробаком, но выполняет исключительно работу по компенсации давления при расширении теплоносителя

Если в систему водоснабжения включают дополнительные насосные станции, предназначенные для перекачки воды из накопителя к потребителю, обязанности по сокращению действия гидроударов частично возложены на них

Гидроаккумулятор против гидроударов

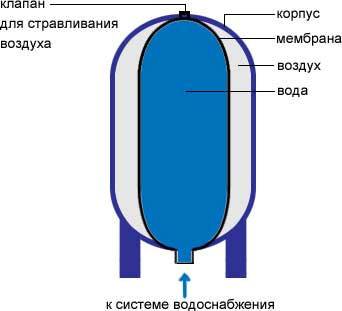

Действие мембранного бака

Мембранный бак для закрытого отопления

Дополнительная насосная станция

Разновидности

Есть несколько видов действующих классификаций устройств. Наиболее практичной считается группировка по типам применяемых мембран. На сегодняшний день практически все устройства выпускаются с диафрагменной мембраной. Баллон неразборный, выполненный из прочной стали. Обычно состоит из двух полусфер, сваренных между собой. Мембрана монтируется таким образом, чтобы полость резервуара делилась на две части. Подсоединительный патрубок остается в одной части, а золотник – в другой.

Баллонная мембрана подлежит замене. Но современные материалы способны выдерживать повышенные нагрузки довольно длительное время без потери целостности и упругости, поэтому необходимость в замене мембраны практически отпала. Резервуар для баллонной мембраны разборный. Вода находится в резиновой камере и не соприкасается с внутренними стенками резервуара. Шаровая мембрана сегодня практически не используется, она считается раритетом.

Как грамотно выбрать приспособление

Чтобы узнать, какой компенсирующий элемент лучше установить на полипропилен, необходимо детально разобраться в устройстве данных приспособлений.

Полипропиленовый (ПП) трубопровод устанавливают очень часто. С его помощью обустраивают подачу горячей воды, где температура поднимается почти до ста градусов. Полипропилен во время использования проявил целый ряд характеристик, благодаря которым он идеально подходит для водопроводных систем и отопления. Он не боится влияния агрессивной химической среды, имеет небольшой вес и является достаточно прочным.

По этой причине на участках протяженностью более десяти метров рекомендуют установить гибкие компенсаторы. Они дают возможность снизить расширение от теплового воздействия.

Чтобы его правильно выбрать и установить, необходимо учесть диаметр. Он должен совпадать с диаметром самого трубопровода. Чаще всего диаметр, которые имеет компенсационный элемент, составляет от 20 до 40 мм. Для дома и квартиры достаточно будет устройства на 20 миллиметров.

Что касается производителя, то предпочтение лучше отдать известным мировым брендам. Они представляют товары для полипропиленовых сетей, отличающиеся высоким качеством, которые успешно применяют во многих сферах.

Основные меры профилактики

Кроме строгого соблюдения всех установленных эксплуатационных правил, предотвратить возникновение аварии можно, если своевременно и регулярно проводить ряд профилактических действий. Вся причина в том, что в главной системе обогрева или водоснабжения абсолютно все процессы тесно связаны между собой. Непредвиденный пользователем гидроудар является всего лишь финальным деструктивным этапом, который вполне может привести к различным негативным последствиям. Все это происходит на фоне относительно плохого технического состояния годами используемых труб.

Перепады величины давления и возникающих вибраций только способствуют образованию различных трещин в толще металла. Со временем возникают более серьезные дефекты, которые после наступления гидроудара мгновенно проявляются на участках слишком высокого внутреннего напряжения. Это могут быть различные места изгибов, механические соединения и даже сварочные швы.

Профилактические манипуляции включают в себя следующие этапы:

1. Своевременная проверка давления за эластичной мембраной эксплуатируемого расширительного сосуда. Если в ходе этой процедуры мастер обнаружит неудовлетворительные результаты, то без качественной корректировки эксплуатировать систему запрещено.
2. Проверка работоспособности задействованных групп безопасности. Это касается отводчика воздуха, предохранительного клапана, а также классического манометра.
3. Контроль положения вентилей задействованной запорно-регулирующей металлической арматуры.
4. Периодическая проверка состояния всех фильтров. Эти элементы отвечают за задержку мелкого песка, классической накипи, фрагментов ржавчины. В случае необходимости мастеру нужно выполнить прочистку и последующую промывку фильтров.
5. Тестирование используемой системы на наличие утечек. Также нужно проверить степень износа всех элементов.

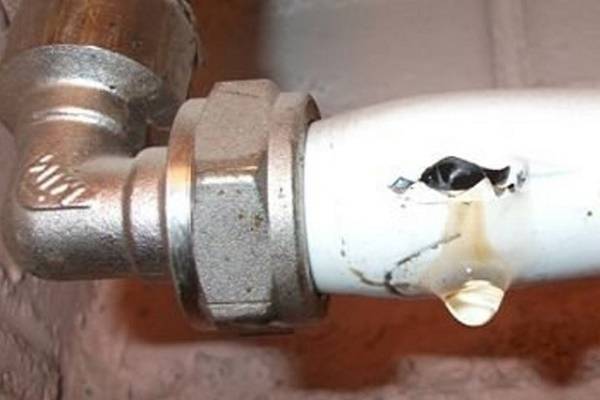

Многие эксперты рекомендуют заменить классическую жесткую трубу пластиковым изделием. Оно более эластично в применении и способно быстро расширяться под воздействием давления. Но нужно быть аккуратными, так как не исключена разгерметизация стыков.

Профессиональный подход к профилактике, которая направлена на всеобщее поддержание оптимального состояния отопительной и водонагревательной системы, обязательно включает в себя элементарные виды работ. Оставлять без внимания этот этап не рекомендуется. Это связано с тем, что ремонт отопления в частном доме влечет за собой большие траты финансов и свободного времени. Все описанные меры защиты будут эффективными в том случае, если подходить к работе комплексно. Только в такой ситуации можно нейтрализовать различные нежелательные последствия и продлить срок слаженной работы системы.

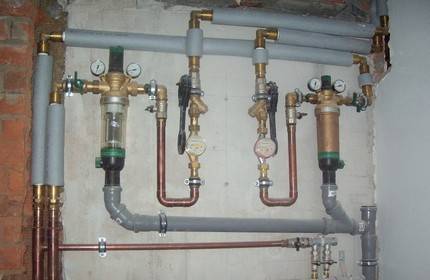

Установка высококачественного промывного фильтра

Новости

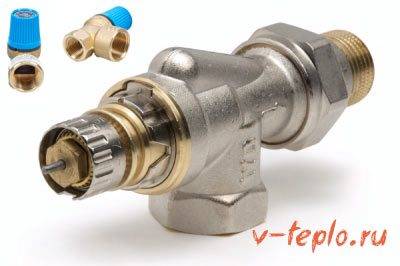

Доукомплектация терморегулирующего клапана

Эта вспомогательная деталь представляет собой компактную трубку. Итоговый просвет может варьироваться от 0.2 до 0.6 миллиметров. Шунт монтируют по направлению циркулируемой жидкости. Основная задача детали – постепенно снижать давление при выявлении перегрузок. При проектировании автономных систем обязательно используют метод шунтирования, так как только в этом случае можно оградить новый трубопровод од поломки.

Этот эффект обусловлен тем, что в износившихся трубах присутствует ржа и другой мусор, который является серьезной преградой на пути к достижению желаемого результата. Именно по этой причине во время использования шунта на самом выходе в обустроенный отопительный контур желательно установить высококачественные водяные фильтры.

Видео описание

Пример защитного оборудования для гашения гидроударов в системе водоснабжения, смотрите в видеоролике:

2 причины и методы борьбы с гидроударом в системе водоснабжения

Трубопровод в случае со снабжение водопровода, и в качестве отопительного элемента дома или квартиры — прочная конструкция, способная выдерживать большие нагрузки и работать десятки лет. Касательно давления, металлические, пластиковые и полипропиленовые трубопроводы спокойно выдерживают внутреннее давление в 4 атмосферы, и даже если это значение по каким-либо причинам кратковременно превышается на 1-2 единицы, ничего страшного не случится.

Однако существует такое понятие, как гидравлический удар в трубопроводах, при котором внутреннее давление резко возрастает до 10-20 атмосфер и появляется серьезный риск прорыва труб горячего или холодного снабжения.

Управление Роспотребнадзора по Республике Марий Эл

Что сделать для «погашения» гидроударов в системе водоснабжения?

Этот клапан не станет еще одним резко отсекающим поток воды с таким же эффектом?

А что скажете об этом —

Автор СергейАМ

Для гашения гидроударов предлагается использовать гаситель колебаний давления предельно простой конструкции. Гаситель колебаний давления располагается внутри трубопровода 2, по которому перекачивается жидкость. Гаситель представляет собой металлическую ленту 1, по длине которой вырублены окна 3. Образующиеся при этом козырьки 4 отогнуты поочередно в противоположные стороны. Угол между козырьком 4 и плоскостью ленты 1 составляет 35-45° для воды или 25-30° для нефти. Ширина ленты 1 выбирается таким образом, чтобы она свободно входила во внутрь трубопровода 2. Длина ленты 1 равна длине защищаемого участка трубы 2. Один конец ленты с помощью сварки закрепляется внутри трубы, а второй конец ленты поворачивается вокруг продольной оси на 3 — 5 оборотов и также закрепляется сваркой.

Труба 2 с размещенной внутри нее лентой 1 и является гасителем гидроударов.

Гаситель колебаний давления работает следующим образом. Поток жидкости при движении вдоль плоскости ленты 1 входит в окно 3 и отклоняется от плоскости козырьком 4. Поток приобретает колебательное (синусоидальное) движение с определенной частотой. Так как окон на ленте много, то частота колебания потока будет всегда превышать собственную частоту колебаний потока жидкости, определяемой неровностями местности. Таким образом сглаживаются наиболее резкие колебания давления и дробятся наиболее крупные пузыри газа. Дополнительному гашению колебаний давлений способствует поворот ленты вокруг продольной оси с шагом 1,5-2 м (5-7 м для труб большого диаметра), в результате чего поток приобретает дополнительно вращательное движение, которое также гасит часть энергии гидроудара. Так происходит гашение энергии гидроударов за счет преобразования энергии ускоренного поступательного движения потока жидкости в колебательное и вращательное движения.

Суть предложения заключается в том, что внутренний просвет трубопровода в месте установки гасителя изменяется незначительно (определяется сечением ленты), поэтому сопротивление гасителя потоку жидкости при ламинарном и неразрывном течении мало. При течении по трубе жидкости в турбулентном режиме и с включениями газовых пробок сопротивление резко возрастает из-за изменения направлений потока. Происходит выравнивание скоростей газового и жидкостного потоков при прохождении разнонаправленных козырьков, что приводит к гашению гидроударов.

Оптимальное место установки гасителя в низинах, после пологих и, особенно крутых склонов, где поток жидкости разгоняется и приобретает дополнительную энергию, вызывающую впоследствии разрушительный гидроудар из-за схлопывания пузырей (разрывов потока) в жидкости.

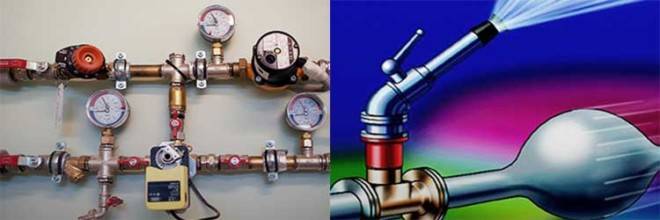

Что такое гидроудар и почему он происходит

Гидроудар в системе отопления – это волновой процесс повышения давления, который повлекла за собой резкая остановка теплоносителя. При этом происходит сжимание теплоносителя. Коэффициент объёмного сжатия воды равен 47,5 х 10-11 Па. Жидкость, текущая в трубе имеет запас кинетической энергии. Если мгновенно перекрыть путь потоку теплоносителя, преобразованная энергия вызовет резкое, как взрыв, повышение давления – гидравлический удар. Для их нейтрализации применяют гаситель гидроударов.

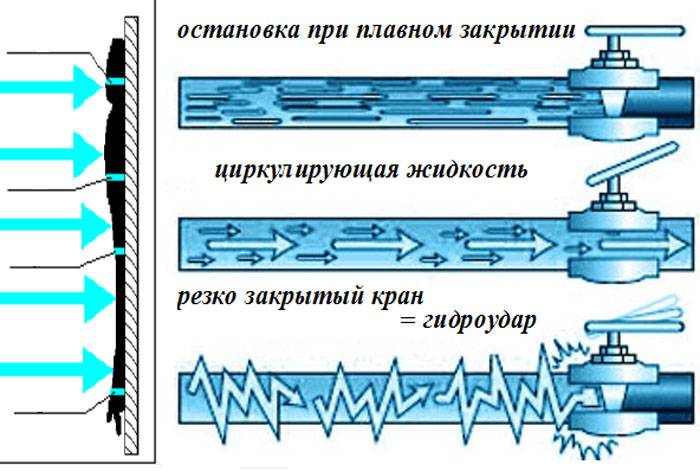

Скорость, давление и плотность жидкости изменяется во времени и по длине трубопровода. С закрытием задвижки, вследствие сжимаемости, вода останавливается не вся зразу, а слой за слоем.

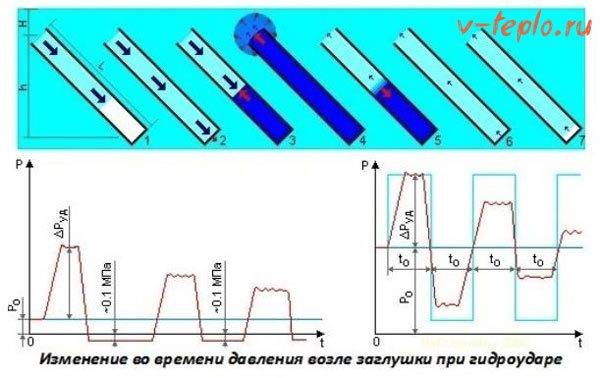

Давайте рассмотрим процесс распространения волн гидроудара в системе отопления:

• резко перекрывается путь теплоносителю, вследствие чего происходит его полная резкая остановка;
• жидкость сжимается и воздействует на стенки труб. Те, в свою очередь, расширяются. При этом, растет давление и поток теплоносителя начинает двигаться в обратную сторону;
• дойдя до центрального резервуара, в случае с квартирой стояка, высокое давление теплоносителя компенсируется за счет большего объёма жидкости. При этом трубы сужаются;
• после этого возникает волна пониженного давления, которая заставляет стенки труб стать уже первоначального положения. Это провоцирует новый гидроудар.

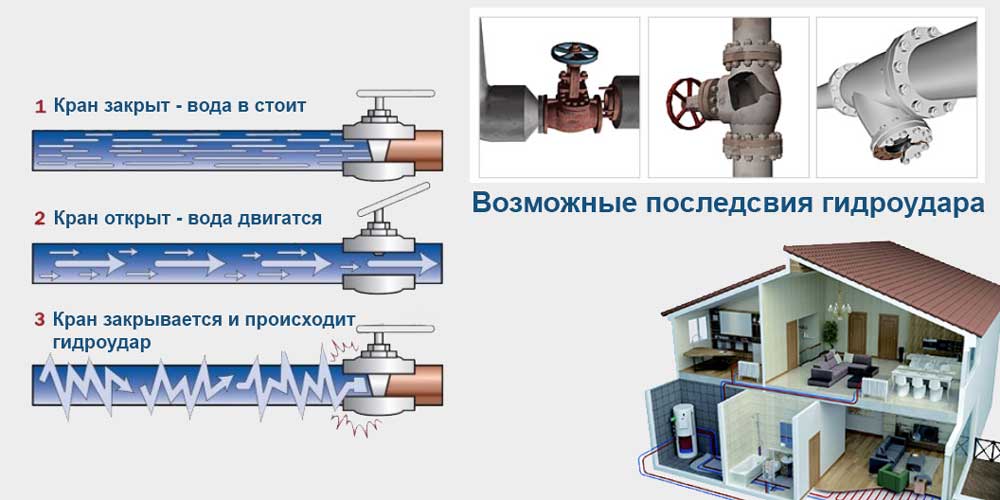

Последствия гидроудара

И это может продолжаться несколько раз. Измерительные приборы, фиксирующие гидроудар, на своих диаграммах отображают схожесть волн гидроудара и ритма сердцебиения. Подобные процессы приводят к поломке арматуры и оборудования. Гидроудар способен разорвать чугунную батарею, после чего ремонт ей уже не понадобиться, только полная замена.

Основное, что остается определить – это причины, по которым теплоноситель резко остановился. Для систем отопления вариантов не так уж и много:

неправильно спроектированный контур.

Могут быть места, где вода ударяется о стенки труб. При проектировании нужно опираться на СНиПы, в которых прописаны все нормы и правила, предъявляемые к строительным работам;

износ запирающей арматуры.

В домах с центральным отоплением бывает даже так, что топят больше, чем хотелось бы. На улице снег лежит, а дома жара. Воздух сухой, проветривать долго не получается, очень холодом веет. Чтобы сделать температуру в помещении более низкой, некоторые частично перекрывают кран на подаче в квартиру. Становится прохладней, но при этом на задвижку всегда действует сила трения, которая в итоге может привести к ее износу. Если она отломается от корпуса, то упав, перекроет путь потоку;

резкое перекрытие кранов.

Раньше использовались краны с плавным перекрытием потока. Вспомните советский кран, который нужно два оборота прокрутить, чтобы открыть воду полностью, и, соответственно, столько же, чтобы перекрыть. Современное оборудование перекрывает поток за пол-оборота;

завоздушивание системы.

Чтобы не допустить возникновения воздушных пробок в системе отопления, принимаются меры по установке автоматических и ручных воздухоотводчиков. При этом пробка может появиться и из-за ошибок на этапе проектирования, или утечки воды из системы отопления. Натолкнувшись на воздух, вода прекращает свое движение;

электрический насос.

При его включении лопасти начинают вращаться сразу на высоких оборотах. При этом кинетической энергии от их ускорения вполне достаточно для маленького гидроудара.

Как правильно бороться с гидроударами?

Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.

Плавно перекрывать воду – поможет ли?

Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.

Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.

Другой способ – модернизируем систему

Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.

• По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
• В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.

Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие

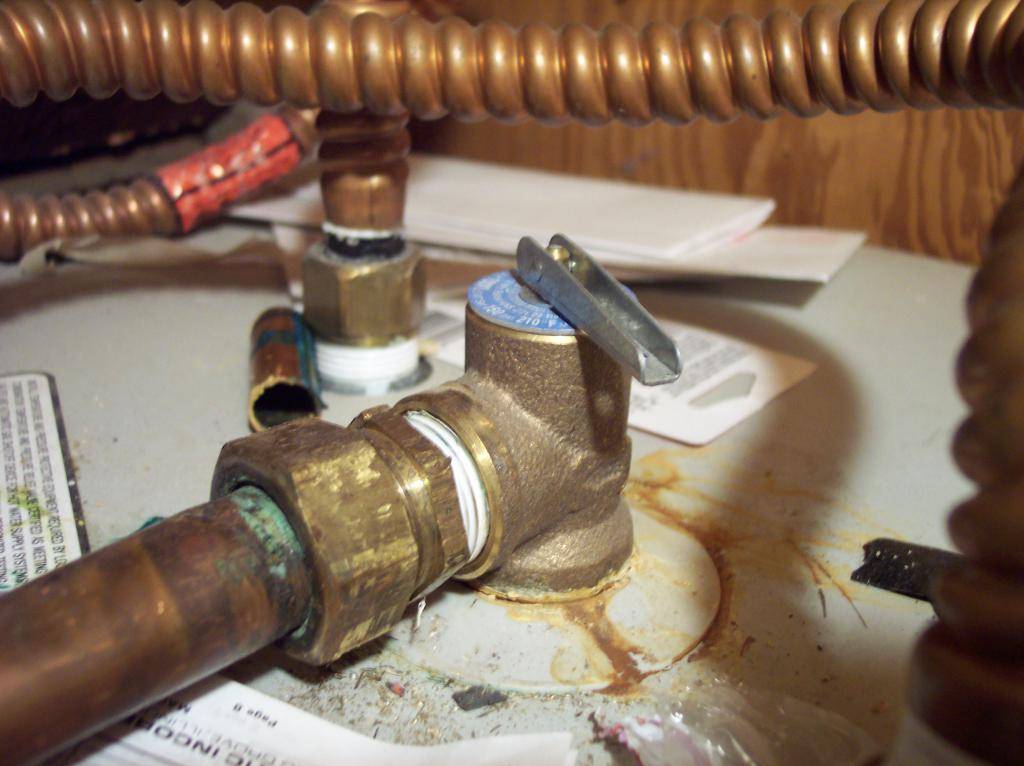

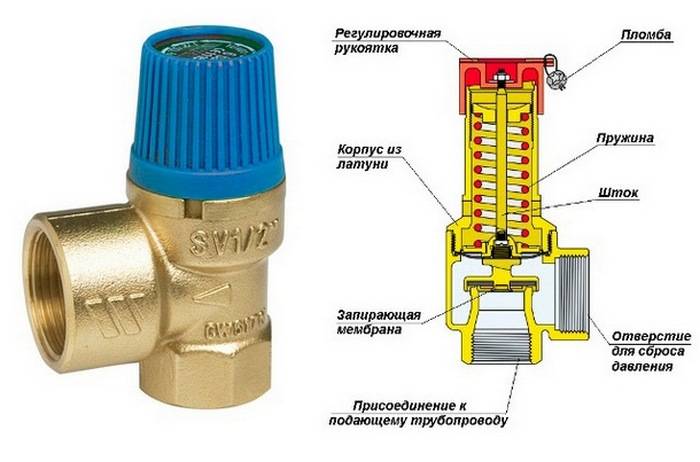

• Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.

Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.

Видео – Гидроудары

Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.

https://youtube.com/watch?v=eMGA5TNxfW4

Причины возникновения гидроудара

Физическая природа этого явления кроется в полной утрате или существенным снижением пропускной способности водопроводов, вследствие которой и повышается давление жидкости в системе.

В домах, где были неграмотно спроектированы и обустроены инженерные коммуникации, нередко можно услышать в трубопроводе характерное постукивание и щелчки.

Они являются внешним проявлением гидроудара и возникают, когда в замкнутой системе внезапно прекратилась циркуляция жидкости, а затем также внезапно возобновилось ее движение.

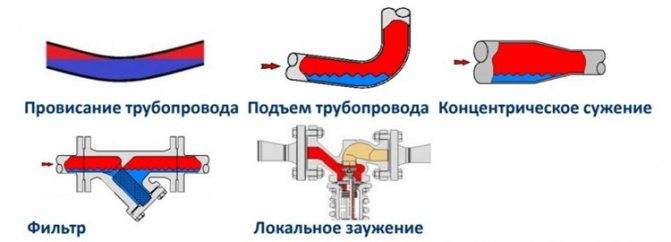

В роли естественных препятствий трубопровода часто выступают воздушные пробки, переходники с большего диаметра на меньший, либо установленная запорная арматура
