Виды и размеры – 110, 50 мм и т.д.
Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.
Основные разновидности устройств:
- кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
- автоматические – необходимы для выведения воздуха при повышенном давлении;
- комбинированные – обладают функциональностью кинетических и автоматических разновидностей.
В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.
Смотреть видео
Виды канализационных аэраторов по конструкции:
- приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
- шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
- обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
- шаровой клапан с затворной пружиной;
- демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
- межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.
Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.
Классификация по размеру:
- 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
- 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.
Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).
Преимущества данного вида аэратора:
- низкая стоимость;
- метраж трубопровода сокращается, поэтому осуществляется его экономия;
- энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.
Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.
Монтажом больших устройств должны заниматься работники ЖКХ, а монтировать локальные аэраторы 50 мм необходимо самостоятельно. Для корректной и долговечной работы аэратора рекомендуется придерживаться определенных правил при установке:
- приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
- подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
- при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.
Смотреть видео
Установка гидрозатвора
- Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
- В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
- Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
- Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.
Подсоединение гидрозатвора требует выполнения конкретных условий:
- мойки и ванная подключаются через автономный сифон в 50 мм;
- запрещается одновременное подсоединение двух моек к одной водной запорной системе;
- помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
- зазоры и щели маскируются герметиком.
Классификация гидрозатворов для канализации
Гидрозатворы подразделяются на такие категории:
- коленные;
- бутылочные;
- сухие.
Рассмотрим описание каждого из них более подробно.
Описание коленного гидрозатвора
Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.
Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.
Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.
В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.
Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:
- чугун;
- полипропилен;
- бронза.
Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.
Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.
Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.
Особенности бутылочных гидрозатворов
Такой тип устройств имеет две ключевые функции:
- функция отстойника;
- запирающего устройства.
Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.
При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.
Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:
- сливную трубу, оснащенную защитной решеточкой;
- емкость-отстойник.
Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.
Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.
Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.
В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.
https://youtube.com/watch?v=_ql3UzUS9Tc
Сухие гидрозатворы для канализации и их описание
Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения — под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.
Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.
Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.
https://youtube.com/watch?v=JJaa19hQNno
Устраняем засор в канализационной системе
Чаще всего причиной выхода из строя сифона является обыкновенный засор канализации. Для того чтобы удалить его, можно воспользоваться вантузом или химическими средствами.
Если это не помогло, необходимо прочистить сам сифон. Его разбирают и прочищают с использованием бытовой химии.
Хорошо также провести дезинфекцию внутренности.
В случае, когда это не сработало или помогло незначительно, необходимо прочищать сливную трубу. Для этого понадобится сантехнический трос.
Делается это в таком порядке:
- необходимо отвинтить гайку, которая соединяет сифон со сливным отверстием;
- открутить стык сифона и трубы канализации;
- подставив емкость, снять гидрозатвор;
- просунуть трос в сливную трубу, дойти до упора, когда почувствуете сопротивление;
- совершая вращательные движения, произвести очистку засоренного участка.
Если труба имеет множество поворотов и зигзагов, прочистку совершают через специальное окошко. В таком случае необходимо отвинтить заглушку, предварительно подставив ведро; вставить трос и протолкнуть его до упора; вращать рукоятку до тех пор, пока засор не удалится.
Советы по монтажу сифона своими руками
После приобретения гидрозатвора для канализации можно обратиться к сантехнику, а можно и установить его самостоятельно. В большинстве случаев особые навыки для этого не требуются.
Прежде чем устанавливать сифон часто бывает необходимо демонтировать старый. Для этого нужно:
Перекрыть воду (обычно для этого прямо в квартире есть краны, однако если их нет, можно перекрыть на время стояк по дому);
Подставить тазик под место, где будет разбираться сифон, а если это невозможно, положить обыкновенную полову тряпку;
Открутить крепежные винты, которыми фиксируется гидрозатвор;
Снять сифон и заткнуть трубу на время плотной тряпкой, чтобы не дать неприятным запахам проникнуть в квартиру;
Тщательно очистить все стыки старого сифона с трубами, особенно уделив внимание старым загрязнениям.
Алгоритм монтажа нового гидрозатвора для канализации отличается в зависимости от того, где именно вы его устанавливаете, но в целом действия нужно совершать в такой последовательности:
- Смонтировать защитную решетку на сливное отверстие с помощью герметика или прокладки, идущей в наборе с сифоном;
- Установить стыковочный патрубок и прокладку с помощью длинного винта, скрепляющего их с решеткой;
- Одеть на патрубок накидную гайку, а далее – конусную прокладку;
- Одеть на патрубок сифон и отрегулировать его высоту;
- Скрепить выходную трубу с канализационным отверстием;
- Проверить, насколько качественно соединены все стыки – для этого нужно несколько минут пускать воду и потом посмотреть, не образуются ли где-то капельки или мелкие струи.
- Внешний диаметр должен точно совпадать с диаметром раструба;
- Внутренний – с диаметром отводной трубы затвора.
Конечно, у каждого сифона есть своя специфика, которую нужно учитывать при установке. Она уже была представлена в видео по монтажу конкретных видов затворов.
Установка своими руками
Для монтажа могут потребоваться:
- разводной ключ,
- отвёртка,
- фум-лента,
- силиконовый герметик.
Установка затвора под раковину или мойку осуществляется просто:
- закрепляем патрубок и решётку, которая предохранит канализацию от крупного мусора (про обслуживание септиков Топас своими руками написано в этой статье), в отверстии мойки с помощью фиксирующей гайки;
-
надеваем сифон на сливной патрубок и фиксируем его запорным кольцом.
Если в раковине, предусмотрено два сливных отверстия – устанавливается затвор с двумя входами.
Подключение посудомоечных машин (как провести воду в частный дом от центрального водопровода) осуществляется через специальные модели сифонов;
-
при помощи шланга подсоединяем отводной патрубок к канализации.
Элементы соединяются, герметично, при помощи уплотнительных колец и силиконового герметика.
Крепление гидрозатворов:
- унитаза,
- писсуара,
- ванн и душевых кабин
— осуществляется несколькими способами, в зависимости от подведённого трубопровода.
Унитазы подсоединяются при помощи пластиковых патрубков или гофрированных труб. Герметизация проводится с помощью герметика или цементного раствора.
Установка сифонов с переливами проводится, аналогично, устройствам без перелива.
Шланг перелива присоединяется к предварительно смонтированному на трубе тройнику.
Возможные проблемы
При эксплуатации внутренней канализации обращаем внимание на несколько моментов, которые могут вызвать появление запаха и срыв шлангов с патрубков сифона:
-
затвор постоянно заполнен водой.
При редком использовании в загородном доме, вода испаряется, и ничто не препятствует проникновению запахов в помещение;
-
периодические разборки сифона требуют тщательной проверки соединительных элементов.
Ослабляются запорные гайки, высыхают и трескаются уплотнительные кольца.
Это становится причиной протечек и появления неприятного запаха;
-
перепады давления внутри канализации.
Водяной слой, в этом случае, выдавливается в канализацию, и затвор перестаёт функционировать;
-
образование разреженного пространства.
Проблема появляется при неправильно подобранных трубах.
Объём сливаемой воды полностью перекрывает диаметр трубы, и за ним образуется вакуум.
В последней ситуации, возможен, разрыв соединения канализации (какая нужна муфта для соединения гофрированных канализационных труб написано в этой статье) и затвора или срыв всего сифона.
Кроме неподходящего диаметра, такое может случится при:
- отсутствии уклона,
- появлениях засоров,
- обледенений.
СОВЕТ! При эксплуатации сифонов на дне колб или шлангов скапливается мелкий осадок.
Этого можно избежать, используя мелкоячеистую сетку с решёткой на сливном отверстии раковины.
Сделать в бане
Устройство канализации в бане проводится по тем же принципам, что и в жилом доме.
Отдельного упоминания заслуживает конструкция сухого затвора.
Нерегулярное использование бани приводит к испарению водяного слоя, возможно, замерзание воды в зимний период.
Существуют два типа таких затворов:
- поплавковый,
- маятниковый.
Поплавковое устройство подразумевает верхний слив.
В рабочем состоянии водяной слой поднимает специальный пластиковый поплавок, и затвор работает, как разновидность гидрозатвора.
При испарении воды поплавок опускается, надёжно перекрывая сливное отверстие.
В маятниковом типе реализованы две пластиковые шторки, которые под собственным весом закрывают сливное отверстие.
Ток воды открывает шторки.
Любой из сухих затворов, содержит в своей конструкции, элементы классического сифона.
Название «сухой», появилось из-за возможности блокировать запах, при отсутствии водяного слоя.
Гидрозатвор в бане

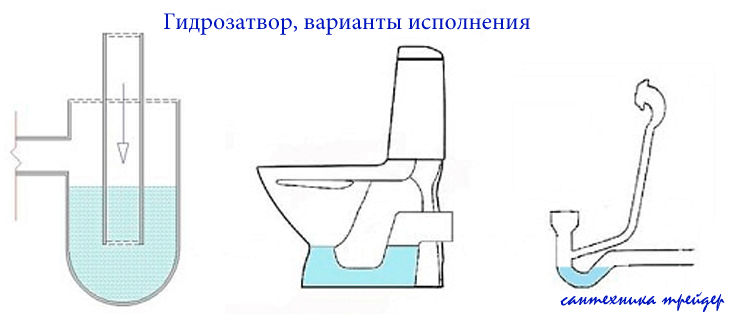

Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.
Когда необходимо применять гидрозатвор в бане
Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.
Такое устройство обладает двумя главными достоинствами:
- оно должно быть в качестве отстойника;
- даже если внутри него замерзнет вода, он не должен быть поврежден.
Делаем гидрозатвор самостоятельно
Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.
Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.
Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.
Что такое сухой гидрозатвор?
Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:
это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.
Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.
Зачем это нужно
Для чего нужен канализационный гидрозатвор?
Для того, чтобы воздушные массы не могли свободно перемещаться между сточной системой и жилым или производственным помещением. (См. также статью Воздушный клапан для канализации: особенности.)
В любом стояке неизбежно создается тяга; теплые влажные испарения, метан и прочие продукты биологического разложения органических составляющих стоков поднимаются вверх.
Чем пахнет, как говорила незабвенная телезвезда, “вот это вот все” – думается, можно не объяснять.
