Установка подвесного унитаза с инсталляцией: тонкости монтажа

Как правильно все установить?

Процесс монтажа инсталляции достаточно прост. Однако в ходе работ нужно помнить, что поверх сооружения будет выполняться заключительная отделка. Малейшая ошибка в установке повлечет за собой демонтаж не только конструкции, но и декора.

Стоит внимательно ознакомиться с инструкцией, приложенной к оборудованию, и произвести тщательный расчет. Собственно монтаж инсталляции биде  предполагает три этапа:

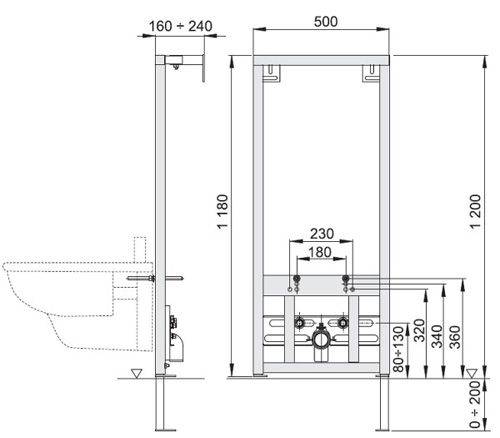

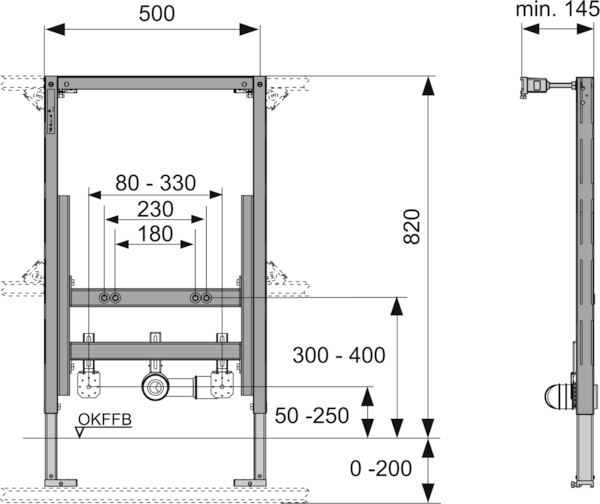

Установка каркаса. Процесс будет несколько различаться в зависимости от вида  выбранной системы, однако в общих чертах проходит одинаково. Прежде всего, следует грамотно расположить основные элементы конструкции

При монтаже блочной инсталляции следует заострить внимание на надежности закрепления анкерных болтов. Усиленные рамные сооружения предполагают направление основной нагрузки на пол, универсальные потребуют ее равномерного распределения

Конструкции всех типов предполагают регулировки по высоте, которые производятся особыми выдвижными ножками, изменяющими свою длину не больше, чем на  20 см. Конечное расстояние от пола и до верха установленного биде может меняться в пределах до 43 см. Кроме того в рамных конструкциях предусмотрены регулировки по глубине, которые  производятся специальными удлинителями и варьируются от 125 до 185 мм. Все инсталляции снабжены специальными шпильками, предназначенными для закрепления биде. Стандартное расстояние между ними составляет 230 или 180 мм.

Подсоединение водопровода. В ходе работы особое внимание направлено на надежность и герметичность соединения. Самое правильное решение – производить монтаж, руководствуясь заранее подготовленной схемой биде, в которой будет указана модель оборудования и тип устанавливаемого смесителя. Если предполагается использовать смеситель с электронным управлением, который работает от сетевого адаптера, нужно заранее продумать схему размещения и совмещения электроснабжения и водопровода.

Монтаж биде

• . Достаточно простой этап. Чаша устанавливается на свое место и закрепляется шпильками. Затем монтируется и подключается смеситель. На этом установка инсталляции биде считается завершенной.

Монтаж инсталляции проводится в зависимости от типа выбранной системы

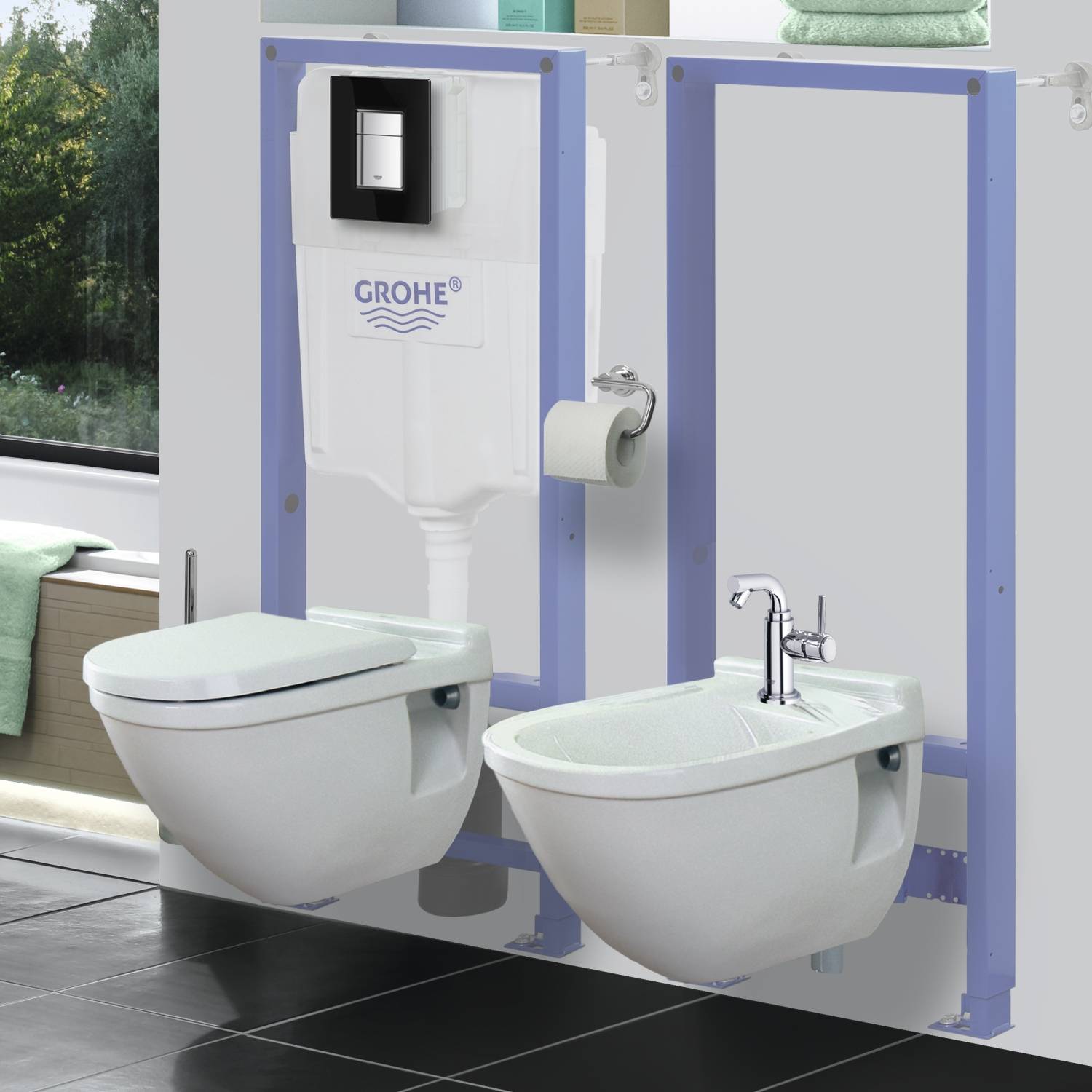

Практичность и функциональность инсталляций несомненна. Конструкция выполняется из стали, что позволяет ей надежно фиксировать биде и выдерживать серьезные нагрузки до 400 кг. Подвесное оборудование, закрепленное на ней, имеет привлекательный внешний вид, существенно экономит пространство, визуально расширяя комнату, и облегчает процесс уборки помещения. Грамотно установленная инсталляция для биде дает возможность получить безопасное, практичное и красивое оборудование для своего санузла.

Подключение биде к водоснабжению и канализации

Для подключения изделия к системе водоснабжения нужно учитывать вид устройства:

• Подключение напольной модели осуществляется посредством накрутки гайки гибкой подводки к тройнику водопроводной трубы;
• При подключении подвесной модели данная гайка навинчивается на раму патрубков.

Подключение к системе канализации

Процесс очень схож с подключением обычного умывальника и состоит из следующих этапов:

1. Резиновая манжета устанавливается в раструб канализационной трубы. Чтобы избежать рассыхания резинки со временем, допускается ее смазывание силиконовым герметиком.
2. Также герметиком необходимо смазать конец отводного гофрошланга, подсоединяемого к сифону.
3. Последним этапом гофрошланг вставляется в манжету раструба канализационной трубы.

Этап №3: Монтаж биде в инсталляцию

После того, как каркас закреплен и все трубы подведены, остается только установить само биде в инсталляцию. Этот этап включает в себя три главных шага:

1. Монтаж смесителя и его подключение к источнику водоснабжения. Смеситель нужно устанавливать за пластиной металлоконструкции, а вот его регулировочный механизм следует вывести наружу инсталляции через специальные отверстия. Если смеситель автоматический, не забудьте подключить к нему силовой кабель электросети.
2. Установка сифона и отводной трубы с подключением последней к канализационному выводу.
3. Фиксация биде к каркасу. Монтаж выполняется с помощью шпилек, которые идут в комплекте инсталляционной системы – закрепите их к каркасу, а уже потом на них навесьте биде. Расстояние между шпильками может быть 18 см или 23 см – шаг между креплениями зависит от габаритов биде. Учитывайте, что сантехника должна быть поднята над уровнем пола не более, чем на 43 см.

Монтаж сантехники

Завершается установка инсталляции финальной облицовкой каркаса гипсокартоном или пластиковыми панелями с последующим декоративным оформлением зашивки.

Как видите, инсталляция для биде имеет массу достоинств: она эргономична, практична, эстетична, функциональна. А главное – монтаж конструкции можно выполнить даже своими руками. И вышепредложенная поэтапная инструкция со схемой подключения в этом деле станут для вас лучшими помощниками – возьмите их на вооружение, если хотите получить надежный и долговечный фиксатор для своего биде.

Возможные проблемы

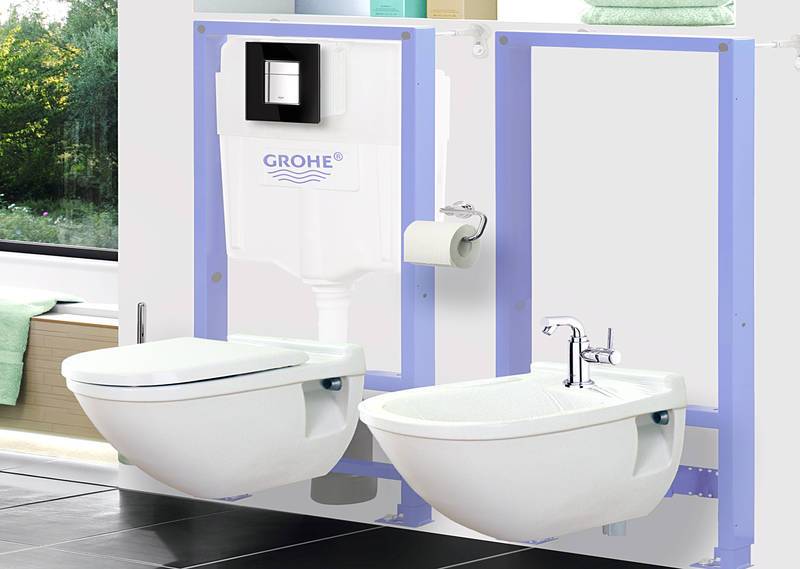

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

• он монтируется в горизонтальную линию системы водоотведения;
• вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Монтаж напольного биде

Для установки напольного биде своими руками потребуется следующий набор инструментов:

• дрель с функцией перфоратора;
• набор сверл для бетона и керамики;
• разводной ключ или набор гаечных ключей;
• герметизирующий материал (на выбор: ФУМ-лента, льняная нить и так далее);
• силиконовый герметик для влажных помещений.

Инструменты для монтажа биде

Крепление биде

Установка напольного биде производится в несколько этапов:

1. нанесение разметки в области монтажа устройства. На полу необходимо отметить места размещения крепежных болтов;

Определение места расположения болтов

При разметке области установки рекомендуется учесть расстояние, требуемое для соединения сантехники с водопроводом и канализацией.

1. подготовка отверстий. Если на полу ванной комнаты уложена кафельная плитка, то при сверловке рекомендуется использовать перьевое сверло. В просверленные отверстия вставляются пластмассовые дюбели;

Подготовка отверстий для крепежных болтов

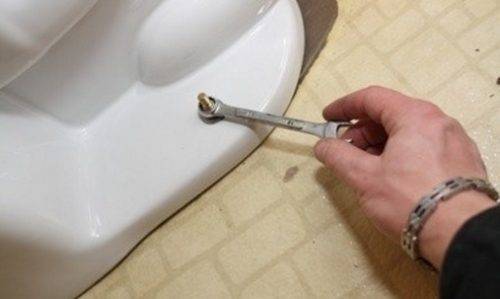

1. устанавливается сантехническое устройство и производится его крепление фиксирующими болтами, входящими в комплект;

Фиксация устройства к полу

Чтобы не повредить поверхность биде между болтами и чашей устройства, рекомендуется установить резиновые прокладки.

1. стык между биде и полом обрабатывается силиконовым герметиком.

Уплотнение стыка между биде и полом

Подключение биде к водопроводу

Подключение биде к водопроводу производится при помощи смесителя. Смеситель может быть:

• обычным навесным. Такое устройство устанавливается на биде, как кран на раковину;
• встроенным. Для монтажа встроенного устройства потребуется штробление стены.

Схема подключения смесителя, как правило, поставляется в комплекте с устройством. Если такой схемы нет, то действовать необходимо следующим образом:

1. смеситель закрепляется на поверхности биде или стене. Крепеж для биде поставляется в комплекте;

Установка смесителя на биде

1. к смесителю подводятся и прикрепляются шланги гибкой подводки;
2. второй конец шлангов подключается к тройнику, установленному на водопроводной трубе. Все соединения должны быть дополнительно герметизированы.

Соединение гибкого шланга и водопроводной трубы

Перед подключением биде на водопроводные трубы рекомендуется установить отдельные краны, позволяющее автономно перекрыть водоснабжение устройства для проведения обследования или ремонта.

Подключение биде к канализации

Как подключить биде к канализационной системе? Для обустройства подключения потребуются:

• сифон для биде;
• гофра;
• резиновая манжета для перехода от сифона к канализации.

Подключение производится следующим способом:

1. к биде крепится сифон. Между поверхностью сантехники и устройством устанавливаются резиновые прокладки;
2. к сифону подключается гофрированный шланг;
3. второй конец гофры вставляется в канализационный вход. Для герметизации используется резиновая манжета.

Соединение сантехнического устройства с канализационной трубой

Процесс установки напольного биде подробно представлен на видео.

https://youtube.com/watch?v=L1yPGLEuqsI

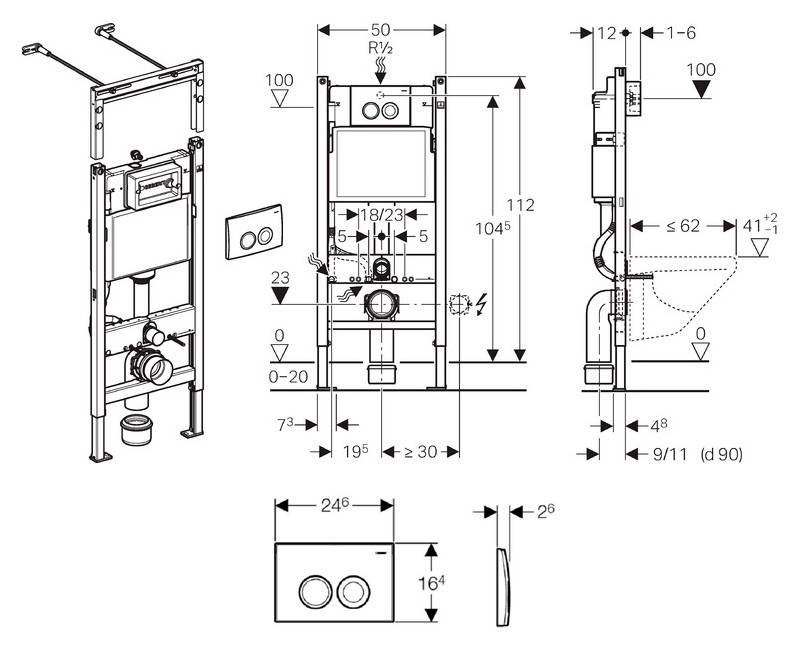

Что собой представляет инсталляция для унитаза

Если владелец хочет установить популярные унитазы подвесного типа либо биде, потребуется также монтировать специальную конструкцию – инсталляцию. Она выполняет следующие функции:

• поддерживает вход канализации;
• поддерживает вход труб с водой;
• иногда – держит водный бачок.

Использование подвесных унитазов позволит освободить пространство, а также предотвратит появление сырости под сантехникой. Еще одним преимуществом является отсутствие необходимости в демонтаже изделия при желании сменить напольное плиточное покрытие.

При выборе места размещения сантехнических приборов желательно учитывать, что задняя стена выдвинется вперед на 20-25 см.

Бачок, как правило, изготавливается из полимерного материала. После окончания монтажных работ получить доступ к нему будет невозможно, т.к. встроенная система полностью перекрывается наружной отделкой, например, керамической плиткой. Когда монтаж будет завершен, владельцу будет доступна только возможность регулирования посредством кнопки слива.

Поэтому важно изначально приобретать качественные сантехнические приборы, т.к. при возникновении неисправности потребуется заново производить процедуру: убирать плитку, демонтировать бычок, затем снова устанавливать систему

Это обойдется хозяину квартиры значительно дороже, чем, если изначально купить сантехнику высокого качества.

Преимущества и недостатки подвесных биде

В сравнении с напольными моделями подвесные биде имеют несколько преимуществ. Среди основных:

• возможность удобно расположить прибор по отношению к раковине или унитазу;

• компактность конструкции оставляет много свободного пространства;

• ухаживать за подвесной сантехникой проще;

• надёжное крепление (металлическая рама выдерживает вес до 400 кг);

• отсутствие помех и прочное крепление обеспечивает безопасное использование биде;

• монтаж инсталляции имеет некоторые нюансы, но в целом считается простым, справиться с установкой по силам каждому.

Существенным недостатком является отсутствие достаточного пространства для оборудования зоны биде. Также следует учесть, что в случае возникновения поломки придётся снимать защитный экран или стеновые панели. Цену на комплект инсталляции нельзя назвать доступной, но высокие эксплуатационные характеристики и непревзойдённый дизайн оправдывают траты.

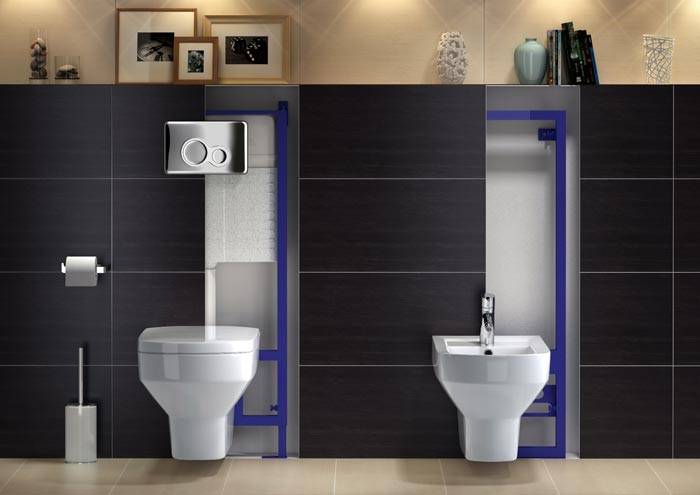

Инсталляция для биде монтируется по одной из существующих схем установки:

• на отдельную раму;

• на общую с унитазом раму;

• на угловую модификацию рамы.

Специалисты рекомендуют отдавать предпочтение отдельной раме. Принцип работы заключается в подводке холодной и горячей воды к биде. Имеющийся на чаше смеситель даёт возможность использовать при выполнении гигиенических процедур жидкость комфортной температуры. Более дорогие конструкции оснащены автоматической системой регулировки температуры.

Как правильно установить подвесной унитаз

Самостоятельно устанавливать сантехнику не так уж сложно, если точно соблюдать инструкции. Разберем процесс на примере рамной модели. Мы разделили процесс на этапы и предлагаем их подробное описание.

1. Необходимое оборудование и инструменты

Начинают работы с проверки комплектации. Иногда бывает так, что она не полная. Если это выяснится в ходе монтажа, придется немедленно отправиться в магазин. Поэтому лучше все проверить и купить заранее. Приводим перечень комплектующих.

Что входит в комплект

• Металлические опоры.
• Плоский бачок.
• Клапан впуска.
• Фитинги.
• Кронштейны, саморезы, винты, другие крепежные приспособления.
• Кнопки, клавиши или более сложные устройства, позволяющие производить управление оборудованием.
• Сливной патрубок.
• Колено смыва.
• Пробки для входа в канализационный стояк. Если их нет в комплекте, отверстие затыкают старыми тряпками. Если этого не сделать, в квартире появится сильный запах. Лучше заготовить ветошь заранее. Также используются специальные пластиковые пробки для вводов ХВО и ГВО, защищающие их от попадания мусора.
• Эластичная прокладка под сантехприбор. Она нужна для того, чтобы гасить звуковые вибрации, передающиеся на перекрытие и распространяющиеся по всему дому.
• Патрубки для подсоединения к водопроводному стояку. Сантехнику подключают не только к холодной, но и к горячей воде.
• Чаша с элементами крепления. Иногда они продаются отдельно.

Понадобится силиконовый герметик — им заделывают стыки. Чтобы загерметизировать резьбовые соединения изнутри, их обматывают ФУМ-лентой.

Биде – роскошь или необходимость

Люди в последние десятилетия привыкли к комфорту настолько, что практически не мыслят без него многих повседневных операций. Те, кому небезразлично собственное здоровье, никогда не пренебрегают гигиеной и обязательно установят в ванной биде.

Но даже в наше время многие откровенно не понимают, зачем нужен такой «буржуйский» атрибут, раз есть ванна и унитаз. Они искренне считают это оборудование баловством и лишней тратой денег.

Любой авторитетный изготовитель сантехнической продукции обязательно выпускает свой модельный ряд биде. Особенно широкую популярность такие изделия получили в Азии и на западе Европы, там биде установлены в 9 из 10 домов.

Даже в России, где не так давно подобный атрибут ассоциировался с «капиталистической роскошью», во многих домах биде вполне уютно себя чувствует. Раньше по привычке вместо биде использовали душевую лейку (или даже обычный кувшин или ковшик). Но когда речь идет о гигиене, неуместно экономить на комфорте, и биде здесь – самый лучший помощник.

Любопытно, что хотя биде и стало намного популярнее, не все точно понимают, как его использовать по назначению. Хотя вполне очевидно, что требуется подобное оборудование сразу после эксплуатации унитаза

Неважно, располагаетесь ли вы лицом к крану или, наоборот, к противоположной стороне – садитесь, как вам удобнее. Главное – не забывайте о гигиене

История не сохранила достоверных сведений о том, когда впервые появилось подобное оборудование. Одни говорят, что самые старые записи обнаружены в Италии, другие утверждают, что придворные мастера мебельных дел Франции – авторы этого изобретения. Однозначно известно, что первые такие аксессуары были установлены в дамских будуарах. Есть и несколько фривольный вариант появления биде: ряд историков уверен, что происхождение этого предмета гигиены – дома терпимости.

Не только европейцы, но и арабы полагают, что изобретение биде – их заслуга. При этом свои слова они подкрепляют археологическими находками. В местах раскопок были обнаружены жилища с небольшими комнатушками, содержавшими чашеобразные углубления в полу. Именно они, как уверены арабы, и являются первыми биде.

Только в начале XX века биде перекочевало из спальной комнаты и благополучно обустроилось в ванной. Электронные биде, которые не первый десяток лет популярны в Азии, были изобретены в 80-х годах в Японии. Традиционный же вариант устройства – обычная фаянсовая емкость со смесителем, на вид она похожа на стандартный унитаз. Хотя технологии в производстве сантехнического оборудования широко шагнули вперед, именно подобный вариант до сих пор ставят в туалетах почти во всех странах.
