Греющий кабель для водопроводных труб

Когда нужно обогревать инженерные сети

Искусственный подогрев коммуникаций влечет за собой дополнительный расход энергоносителей, чаще всего – электричества. В результате увеличивается стоимость содержания частного дома в зимний период. Поэтому стоит перечислить ситуации, когда без обогревательных систем не обойтись:

1. Наружную сеть водоснабжения или канализации необходимо проложить в грунте выше границы его промерзания. Причина – скальная гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие рыть глубокую траншею.
2. Участок водопровода приходится вести по улице. Наиболее распространенный случай – коттеджи, построенные на свайно-винтовом фундаменте. Поскольку они приподняты над уровнем земли, ввод трубы до нескольких метров в длину зимой подвергается опасности замерзания.
3. На входе трубопровода в колодец или скважину.

Самый практичный способ решения вопроса – установить на опасный участок трубы электрический нагревательный кабель. Утепление – это не панацея, ведь если при сильных морозах протока по магистрали не будет, то внутри все равно образуется ледяная пробка. Надежную работу водоснабжения обеспечит только постоянный прогрев совместно с тепловой изоляцией. Подробнее о применении кабелей рассказывается на видео:

Технология укладки греющего провода

Монтаж саморегулирующегося кабеля для обогрева труб проводят как снаружи, так и внутри трубопровода. Работы выполняют при температуре выше -5°С – при более низких температурах возможно повреждение полимерного защитного слоя. Если провод утратил гибкость при низкой температуре, его аккуратно разматывают с бухты, подключают к электропитанию на несколько минут, пока он не восстановит гибкость. После этого можно приступать к монтажным работам.

Особенности внутреннего монтажа

Этот способ прокладки греющего кабеля используют для трубопроводов небольшого диаметра – до 50 мм, прямой доступ к которым невозможен. В этом случае саморегулирующий провод проталкивают внутрь трубы на всю ее длину. Для ввода используют специальный сальниковый узел, который включает в себя две втулки, две шайбы и резиновые уплотнения.

Греющий кабель внутри трубы для водопровода с помощью сальникового узла

Для внутреннего обогрева трубопровода с питьевой водой допускается использовать только кабель для обогрева труб саморегулирующийся с внешней оболочкой из фторсодержащего полимера, который прошел все испытания на пищевую безопасность.

Правила безопасности:

1. Длина электрокабеля должна полностью совпадать с протяженностью трубопровода.
2. Запрещено прокладывают саморегулирующийся провод сквозь запорную арматуру.
3. Обязательно на трубе отмечают место установки системы обогрева.
4. Ввод кабеля должен выполняться с особой аккуратностью – нельзя допустить повреждения наружной оболочки.
5. В процессе ввода все острые края фитингов необходимо закрыть заводской лентой.

Особенности внешнего монтажа

При внешней укладке греющий кабель саморегулирующийся для обогрева труб располагают на поверхности трубопровода несколькими способами:

• Линейно (вдоль трубы одной линией). Такой способ применяют для небольшого диаметра трубопроводов;
• Параллельно (вдоль трубы прокладывается два или три кабеля). Этот вариант допустим для большого диаметра трубы или при необходимости большой мощности, если магистраль находится на открытых участках;
• Спирально (труба «обертывается» кабелем по спирали). Шаг витка зависит от параметров кабеля, диаметра трубопровода и требуемой мощности;
• Волнистой линией. Этот метод актуален, если стандартной длины кабеля не хватает на прокладку вышеуказанными способами. Свойство саморегуляции греющего кабеля допускает укладывать его внахлест для обогрева наружной запорной арматуры.

При внешней укладке особое внимание уделяют местам соединения трубопровода с вентилями, фланцами, коленами и другими элементами, чтобы провод не мешал им функционировать, и в тоже время исключить его механическое повреждение (перетирание, сжатие-растяжение). Электрокабель плотно фиксируют к трубопроводу с помощью алюминиевого скотча. После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева

После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева.

Инструкция по использованию греющего кабеля для обогрева труб регламентирует подключение к сети 220-240 В только через УЗО.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

• Химическая.
• Нефтехимическая.
• Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

Несколько советов

Выбирая кабель для обогрева водопровода необходимо учитывать некоторые нюансы.

• Для обогрева труб с внутренним размещением кабеля вполне будет достаточно 10 Вт/м.

• Обогрев стальных и полипропиленовых труб рассчитывается от их диаметра:
  ½ – ¾ дюйма – 17 Вт/м;
  ¾ – 1,5 дюйма – 27 Вт/м;

• Канализационные трубы диаметром 100 мм – греющая лента мощностью 31 Вт/м.

Как бы не расхваливали саморегулирующиеся кабели за их экономичность, проведенные некоторыми хозяевами расчеты и замеры расхода электроэнергии показали, что на практике можно говорить лишь о незначительной, не более 15-процентной экономии.

Получается, что большую часть времени кабель ведет неоправданный нагрев. Поэтому общий совет всем, независимо от вида кабеля и способа его размещения – не поскупиться, сразу приобрести систему терморегуляции.

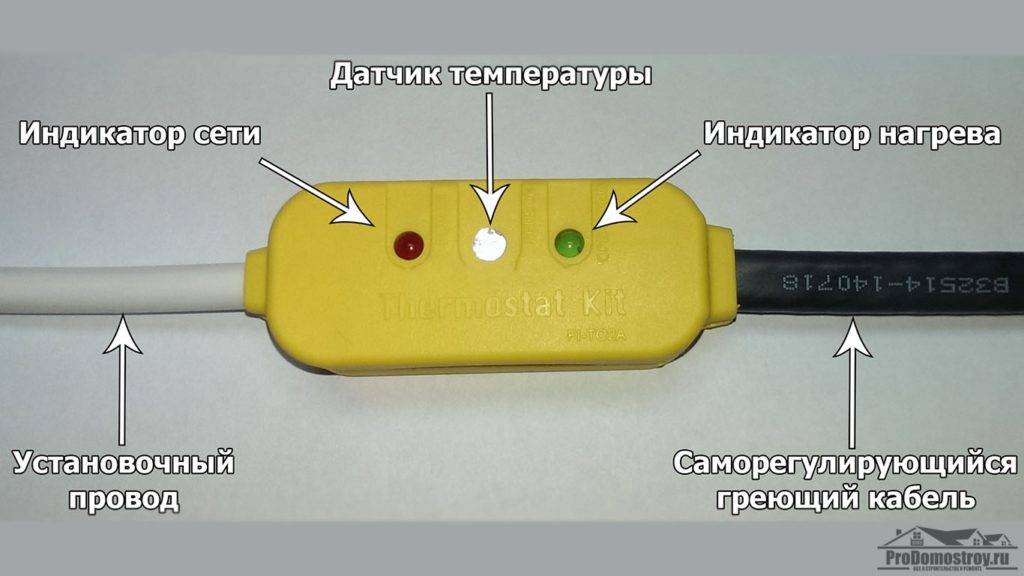

Выставив температуру на термореле в диапазоне 3 – 5 градусов, можно быть уверенным, что система будет включаться только в случае необходимости, а водопровод не подвергнется риску заморозки.

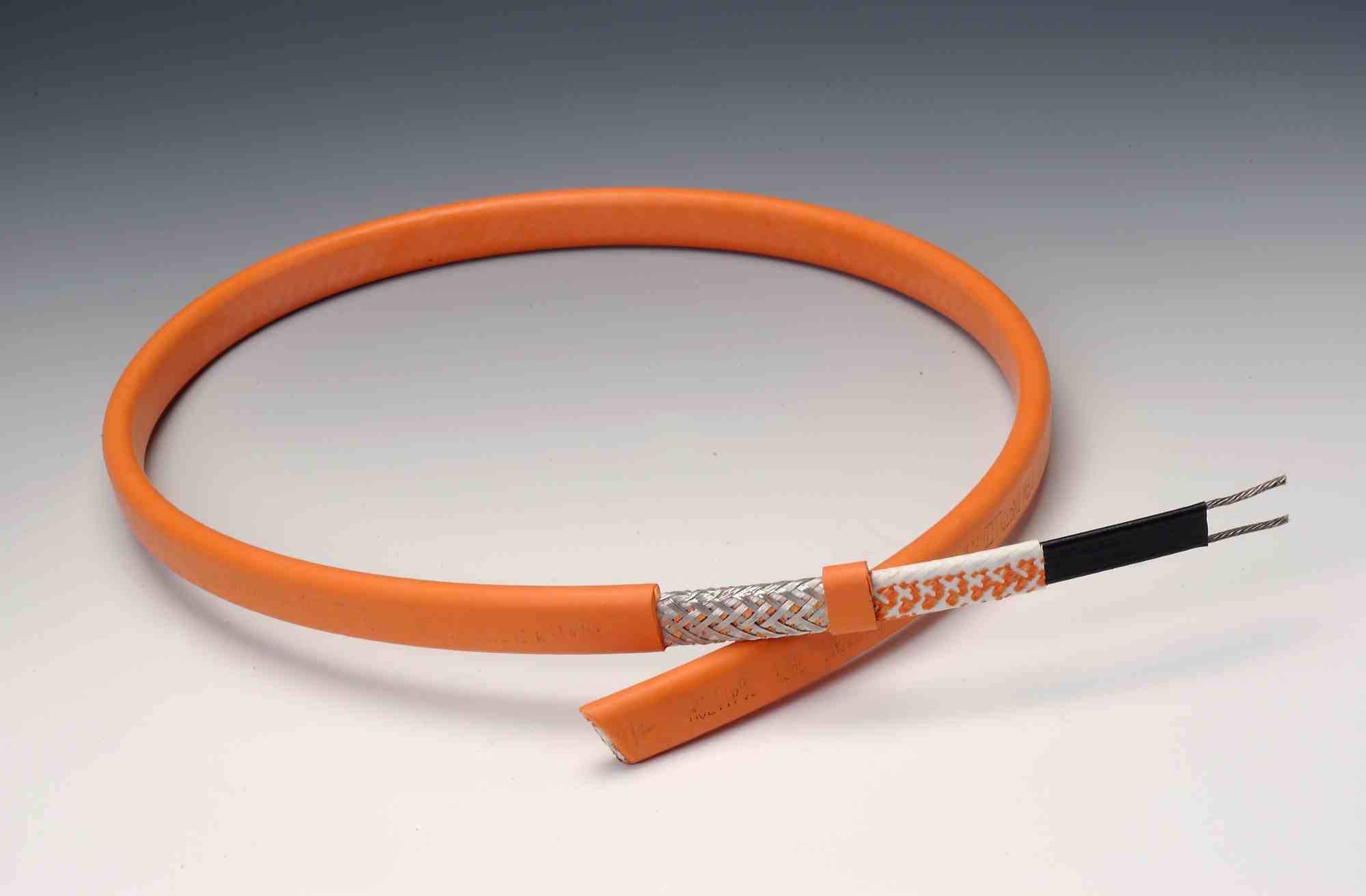

Устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Конструкция и сфера применения

Электрический обогрев используется для повышения температуры водопроводных или канализационных труб, а также резервуаров для хранения жидкостей и дренажных каналов (например, для слива конденсата с поверхности крыши).

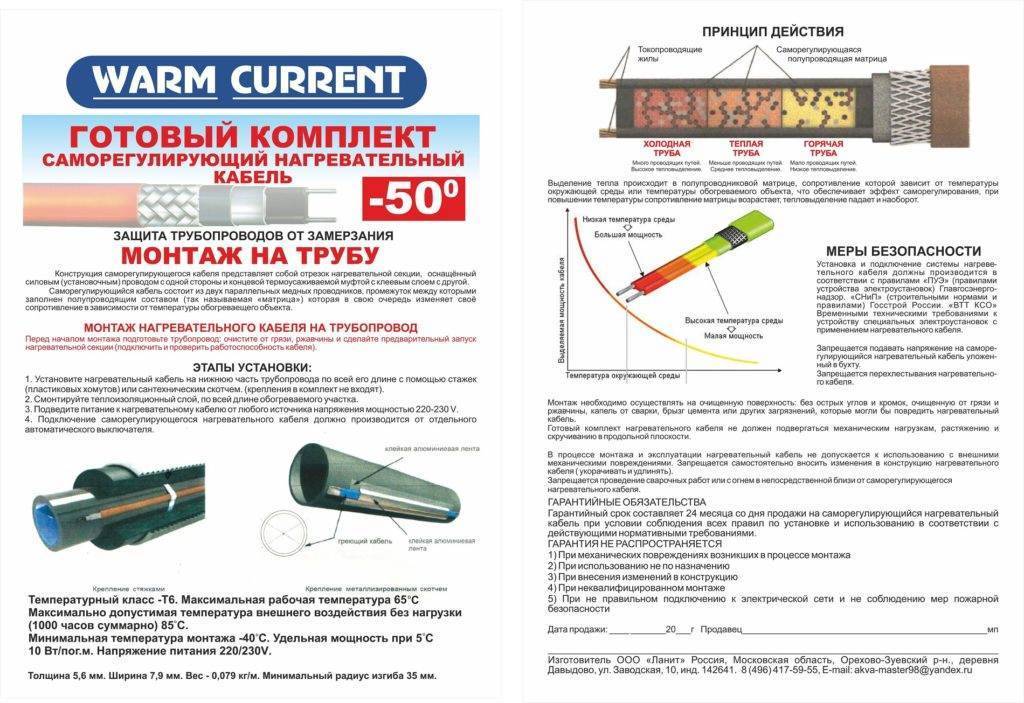

Документация к греющему кабелю

Разогревающий кабель для трубы состоит из элементов:

1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Надежность нагревательного кабеля

Надежность саморегулирующего кабеля напрямую зависит от качества греющей матрицы (полупроводниковый материал между токоведущими жилами). Чем ниже качество, тем быстрее она стареет – как следствие уменьшается удельное тепловыделение и саморегулирование. Срок службы такой матрицы низкого качества 3-4 года.

Проверенные производители, заботящиеся о своей репутации, такие как Fujikura, Pentair, Devi, Hemstedt используют качественные материалы для производства. Это конечно же выражается в более высокой цене, но его работа на протяжении всего срока службы (15…20 лет) того стоит.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

• резистивные;
• саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

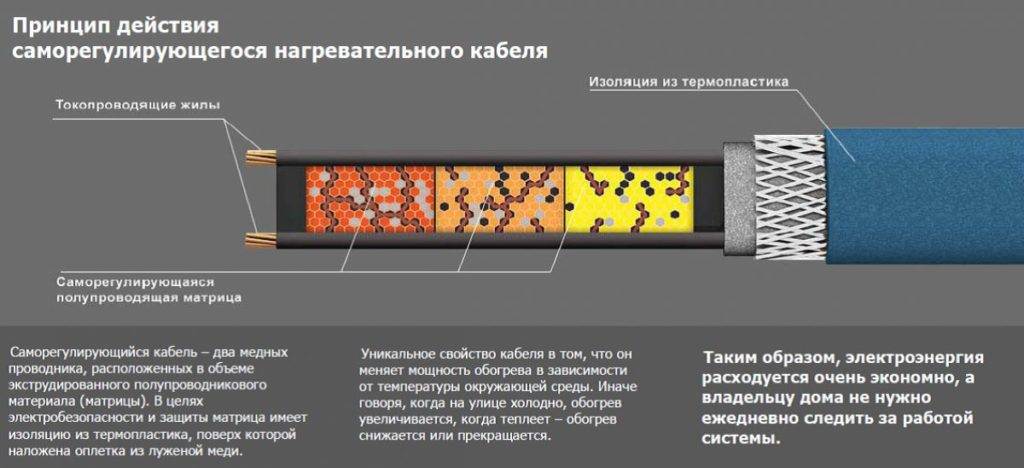

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

Так выглядеть конец.
Зачистил.
С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

Термопистолет.
Термоусадочная трубка.
Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Основное назначение нагревательных кабелей

Выбирая способ обогрева трубы, стоит помнить о выполнении системой следующих функций:

Препятствовать замерзанию жидкости и образованию конденсата в трубах. Эта задача актуальна и в холодное время года при необходимости защиты от замерзания, и в условиях теплого климата, как способ, предотвращающий чрезмерное загустение продуктов.
Компенсировать потери тепла

Важность этой функции отмечается в случаях, когда требуется совпадение температуры входящей и выходящей рабочей среды. В этой ситуации обогрев возмещает отдачу тепла трубой, а также разогревает трубу до технологической температуры в случае непредвиденной остановки.
Технологический обогрев

Потребность в этой функции возникает при необходимости поддержания в трубе определенной температуры протекающего процесса. Однако, если в результате наблюдается поглощение тепла, то система должна иметь определенный запас мощности.
Стартовый разогрев. Система должна разогревать рабочую среду в активном участке трубопровода и обеспечивать оптимальные условия для ее транспортировки в других местах.

Использование саморегулирующихся кабелей во многом упрощает составление проектов и расчетов системы, существенно повышает ее надежность, увеличивает эксплуатационный период и снижает расходы на электроэнергию.

Мощность и длина кабеля устанавливается в соответствии с расчетами, которые определяют потери тепла трубы. На тепловые потери оказывают влияние следующие параметры:

• Размер трубопровода.
• разновидность теплоизоляционного материала и его толщина.
• Температурные значения окружающей среды.
• Температура, которая необходима для поддержания жидкости.

Теплоизоляция трубопроводов выполняется при помощи следующих материалов:

• Пенополиуретаном.
• Вспененным полиэтиленом.
• Минеральной ватой.
• Другими рулонными утеплителями.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

• доступная стоимость;
• широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
• высокая эффективность систем;
• низкое энергопотребление;
• простота эксплуатации;
• наличие готовых комплектов с инструкцией для самостоятельного подключения;
• длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Монтаж греющего кабеля внутри трубы

Алгоритм прокладки кабеля внутри трубы выглядит следующим образом:

• На участке трубы, через который в нее будет заводиться греющий кабель, фиксируется тройник или седелка;
• В установленный элемент вкручивается трубная врезка;
• В трубную врезку заводится греющий кабель.

Как видно, процесс монтажа достаточно прост, но при этом должны соблюдаться некоторые условия:

• Прогревать посредством электрического кабеля можно только те трубы, диаметр которых превышает 20 мм;
• Перед приобретением греющего кабеля нужно тщательно измерить длину трубопровода и подобрать кабель соответствующего размера;
• Греющий кабель внутри трубы нельзя устанавливать через запорную арматуру;
• В точке, через которую в трубу заводился кабель, нужно повесить табличку или сделать надпись о наличии электричества;
• Укладывая кабель в трубе, ни в коем случае нельзя фиксировать его сальником или прокладкой, идущими в комплекте;
• Проводить работу нужно очень аккуратно, чтобы не повредить кабель (острые места, например, нужно закрыть изолентой или аналогичным материалом);
• Прокладывать греющий кабель в трубу с питьевой водой настоятельно не рекомендуется.

Способы крепления проводника

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Цели применения

Использование греющего кабеля для обогрева трубопроводных систем может быть оправдано в следующих ситуациях:

• Большая глубина промерзания почвы. Если земля промерзает более чем на 4-6 метров, монтаж трубопровода ниже этого уровня может оказаться весьма трудозатратным мероприятием.
• Сложные типы грунтов. Скальные породы на участке, где предполагается прокладка канализации.

Разумеется, обо всех этих явлениях стоит говорить лишь применительно к регионам, в которых отмечается периодическое или постоянное наличие отрицательных температур воздуха, способных спровоцировать повреждение канализации.

Стоит отметить, что использование внутреннего греющего кабеля для систем канализации не лишено некоторых недостатков.

Так, из-за наличия дополнительного элемента, уменьшается пропускная способность трубопровода. Также, возрастает риск образования засоров и ухудшаются показатели герметичности, поскольку приходится дополнительно монтировать тройник. Для протяжённых канализационных систем такой вариант может оказаться неоправданно дорогим.

А вот для частных подворий, где эксплуатируются канализационные системы достаточно большого сечения и малой протяжённости, внутренний кабель подойдёт как нельзя лучше.

Для систем канализации на основе поливинилхлоридных, бетонных или асбестоцементных труб, внутренний обогрев трубопровода может и вовсе оказаться единственно доступным. Эти материалы обладают очень малой теплопроводностью, поэтому эффективно прогреть их снаружи очень сложно.

Мощность греющего кабеля для водопровода

Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно – расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.

Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.

Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.

Схема подключения одножильного и двужильного кабелей

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище “полевка”).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

Двух медных жил, покрытых сплавом олова или меди.
Термопластичной матрицы, в которую впрессованы жилы.
Первого и второго слоя внутренней изоляции.
Медной оплётки.
Внешней изоляции.

Один из плюсов этого кабеля — простой монтажРегулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

При подаче напряжения на токопроводники (жилы), начинается их нагрев.
В это время в матрице образуются множественные слаботочные электрические цепи.
При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
При достижении заданной температуры проводник обретает состояние термического равновесия.
Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Как правильно выбрать?

Выбор саморегулирующегося подогревающего кабеля зависит от задач, возложенных на систему обогрева.

Основное предназначение бытовых систем — частные дома, коттеджи, загородные участки. В коммунальных хозяйствах их используют для защиты от замерзания водостоков, водопроводов и канализационных систем. Для использования на таких объектах нужно выбирать устройства небольших размеров мощностью от 60 Ватт на метр.

Следует учитывать, что выбор подогревающего саморегулирующего кабеля, обладающего излишней мощностью, может оказаться нерациональным, с точки зрения экономии электроэнергии. Для эффективного таяния льда и снега достаточно приобрести систему указанной мощности. При выборе системы с недостаточной мощностью лёд будет таять слишком медленно после включения устройства, что может привести к существенному снижению напора воды.

Области применения

Кроме обогрева водопроводных труб с целью предотвращения их замерзания, саморегулирующие системы можно использовать и для других целей. Подробнее:

1. Обогрев полов, разнообразных резервуаров и ёмкостей.
2. Поддержание нужной температуры полов в морозильных камерах.
3. Ещё одна область применения саморегулирующего греющего кабеля — обогрев водостоков и желобов для предотвращения скопления в них ледяных масс.
4. Подогрев канализационных труб, проложенных на небольшой глубине.

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

Датчик температуры для саморегулирующегося греющего кабеля

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

• на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
• на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Предназначение системы обогрева труб

Некоторые люди ошибаются, думая, что электрический обогрев для труб и прочие защитные средства направлены на устранение намерзшего льда из системы. На самом деле все они предотвращают появление подобных промерзших участков.

Подобные защитные системы решают также ряд других проблем:

• поддерживают на одном уровне температуру теплоносителя;
• уменьшают потери тепловой энергии, неизбежные при транспортировке теплоносителя по длинному отопительному контуру;
• обеспечивает оптимальный режим функционирования для трубопроводов, по которым перемещается нестандартный теплоноситель с высокой вязкостью (различные минеральные масла и прочие составы);
• снижает стоимость монтажа труб в подземной части отопительного контура, поскольку позволяет не рыть траншеи ниже уровня промерзания почвы;
• практически отсутствует статья расходов на ремонт системы вследствие ее промерзания.

Заключение и полезное видео по теме

Подробные рекомендации по монтажу горячего кабеля на трубу диаметром 110 мм можно посмотреть здесь:

В этом ролике представлен вариант прокладки канализации с использованием внутреннего кабеля:

Здесь продемонстрирован обзор особенностей функционирования и монтажа саморегулирующегося кабеля:

Горячий кабель решает проблему замерзания канализационных труб зимой значительно эффективнее, чем другие средства. Потребление электроэнергии при этом минимальное. Если монтаж выполнен правильно, кабель многие годы будет работать без всяких поломок.
