Как подключить полотенцесушитель к системе отопления, водоснабжения

Что нужно знать для подключения полотенцесушителя к стояку горячей воды

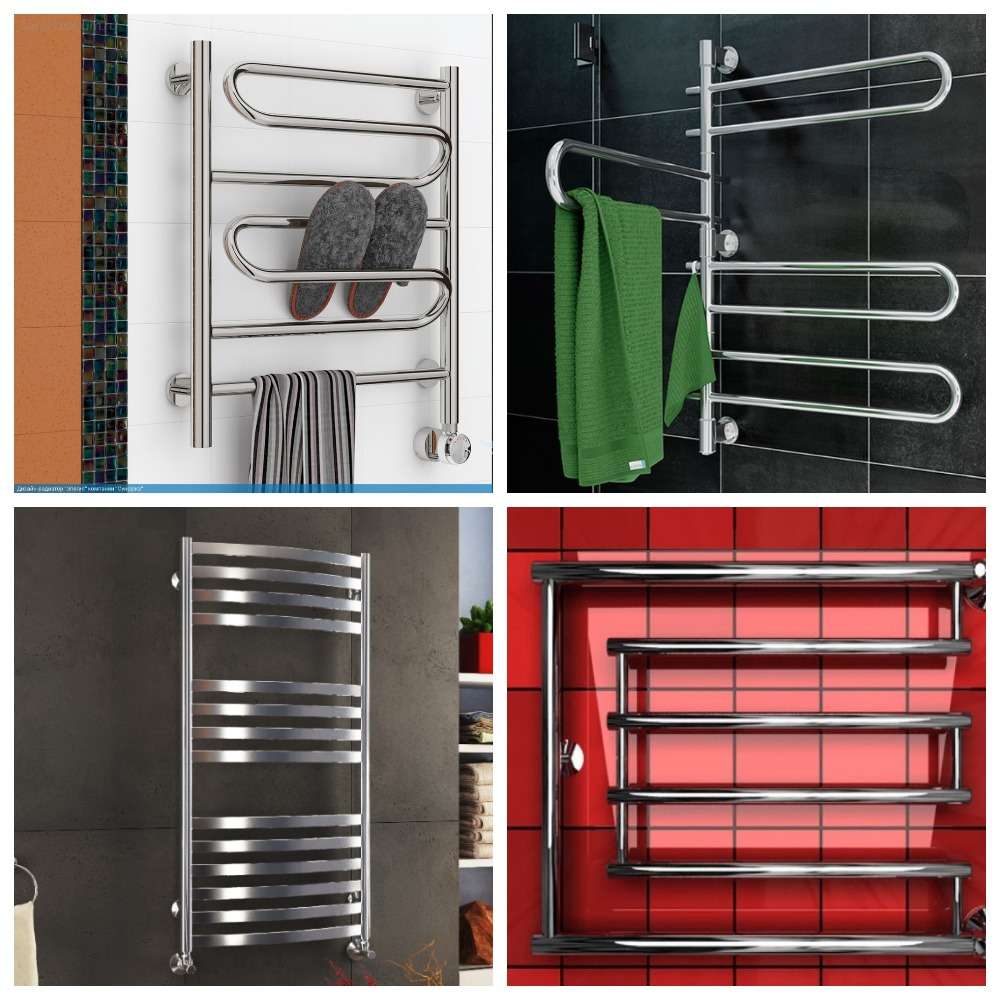

Для начала необходимо изучить все возможные разновидности конструкции. Основных всего четыре:

• Змейка. Представляет с собой классическую модель, которая достаточно просто ведёт себя при монтаже и не составляет проблем.
• Лесенка. В отличие от предыдущей, считает более современным вариантом. Используется при разном характере подключения. Но не подо все условия подходит.
• П- или U — образные. Стандартный и обычный вид. Пользуется значительным спросом из-за высокой доступности.
• Сложная форма. Может выполнять не только функцию обогревания, но и выступать как декор для создания интерьера ванны. Однако всё так неплохо будет, если правильно провести присоединение. В противном случае циркуляция может быть не обеспечена.

См. также

• Нестеровы — о дворянском роде
• Нестеровка
• Нестерово
• Нестеровский
• Нестеровское
• Улица Нестерова
• (3071) Нестеров

Конструктивные элементы

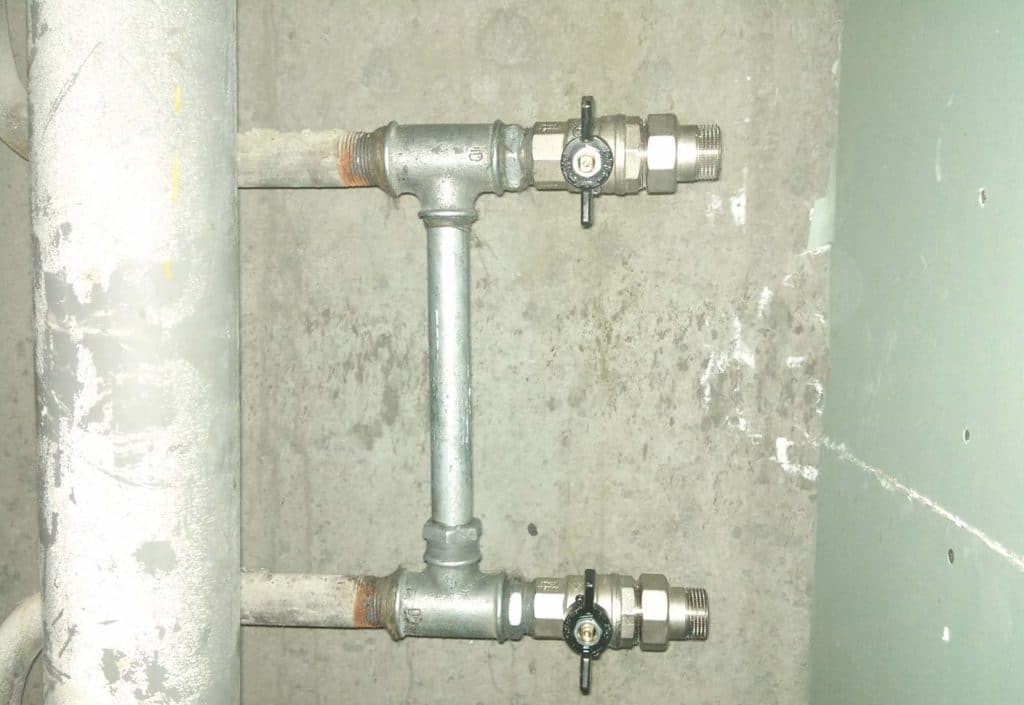

Вентили скрытого байпаса

Конструктивно в систему байпаса входит перемычка, соединяющая прямой и обратный подвод теплоносителя, запорная арматура для прекращения доступа воды в полотенцесушитель. Сама перемычка может изготавливаться в виде отрезка металлической или пластиковой трубы, в зависимости от материала трубопровода.

Металлическая перемычка чаще всего приваривается к металлическим подводящим трубам, образуя неразъемную конструкцию. Современные системы предусматривают возможность разборки, а потому на подводы устанавливаются тройники с выходом на перемычку

Когда собраны такие элементы, важно надежно загерметизировать разъемные стыки

Запорная аппаратура подразумевает монтаж вентилей. Они обычно устанавливаются сразу за байпасом на входе к полотенцесушителю и его выходе. Официально не разрешается ставить запорный вентиль непосредственно на байпас. Дело в том, что отключать общий стояк отопления имеет право только уполномоченное лицо, а потому общая запорная аппаратура располагается в помещении, где доступ посторонних лиц ограничен. Наличие же запорного крана на байпасе позволяет перекрывать магистраль хозяину квартиры по своему усмотрению, что недопустимо. Устанавливать вентиль на перемычке можно только в том случае, когда он не может перекрыть общий стояк.

Где устанавливается байпас? Это не праздный вопрос, потому что при далеком расположении подключенного полотенцесушителя от байпаса будет наблюдаться снижение температуры на нем. Расстояние от перемычки до входа в сушилку не должно превышать 0,4 м. Исходя из данного обстоятельства, существуют 2 стандартных варианта. При нахождении полотенцесушителя непосредственно возле отопительного стояка, отводы врезаются в него, образуя параллельную цепь, когда байпас вообще не нежен.

Если ванная комната удалена от общей магистрали, и для полотенцесушителя монтируется отдельный трубопровод, то монтаж перемычки обеспечивается возле аппарата.

Лучшие ответы

*ЛИСИЦА*не*СЕСТРИЦА*:

Если у вас он от горячей воды, то должен быть горячим всегда, но в некоторых домах полотенцесушитель почему-то от системы отопления, тогда на время отключения отопления он будет холодный.

Мария:

Да. Он всегда остается горячим.

КакХочуТакИживу:

У нас всегда теплый, зимой горячий, а как надо я не знаю

Eлена:

нет конечно, он же та же батарея — только в ванной)

Юрий Фролов:

Да, он обогревается не от отопления, а от горячей воды. У нас дома так, во всяком случае.

Алексей Куликов:

Полотенцесушители, как правило, подключаются к стояку горячего водоснабжения. Очень редко — к отоплению.

Марина Сахарова:

Смотря от чего он греется. Если от горячей воды, то должен (если она из крана идет горячая) . Если от отопления или от электричества, то не должен.

Аркадий:

Может, он питается горячей водой из крана

Fabull:

Вообще-то это обратка горячей воды, можешь проверить на последнем этаже

Чуфистова Мария:

должен, у нас когда нет горячей воды, то сушитель холодный, а так всегда горячий

Леденец:

горячий, правильно ответили, зависит от горячей воды, а не от отопления.

Хелена Искра:

Полотенцесушитель питается от ГВ, а не от отопления

Сергей Иванов:

Если он запитан от горячей воды, то да, а если от отопления (как правило) , то нет.

Игорь Шкурный:

В 90% полотенчик висит на ГВС и не связан с отоплением!!!

людвиг:

теперь читай чтоя пишу полотенчик от воды (горячего стояка) если есть циркуляция всегда горячий, если же он от отопления то горячий только когда затопят

Ломмастер Заслуженный:

У нас отдельный стояк от центрального отопления. Он не греется, когда давления нет в радиаторах. Если подключать к ГВС, — нужно сбрасывать куда-то охлажденную воду, что бы полотенчик горячим был. Чаще всего это делают жители верхних этажей…

albert belkov:

Да, в кооперативной девятиэтажке кирпичной со своей котельной — так…

Старый Плинтус:

Мож полотенчик электрический?,,,

Владимир Соколов:

должен быть горячий всегда! закольцовка идет независимо от отопления! У родителей был холодный с утра так они с моей подачи (я сварщик-сантехник 12л стажа) достали РЭО они сделали хотя поначалу отнекивались типа так и должно быть! долго искали (ну типа) заменили кран на обратке теперь 1 единственный стояк в доме горячий!

Наталья Викторовна:

а температуру мерил.. . себе.. . может жар, глюки, почудилось…. счас ОРВИ ходит, может заболел

сначала разберись отчего полотенчик у тебя запитан

Варианты подключений

Принцип подсоединения полотенцесушителя к стояку одинаков для всех моделей: в один конец подводится вода, из второго – ее отток (обратка). Вариант подключения зависит от конкретной модификации устройства:

• горячий теплоноситель подключается вверху, обратка – снизу;
• подсоединение производится снизу;
• подвод горячей воды – сверху, отвод – на противоположной стороне снизу, по диагонали;
• подключение по центру снизу;
• подсоединение к четырем точкам (для больших сушилок с горизонтальными трубами).

Способы подключения полотенцесушителей к системе ГВС.

Схемы подключения полотенцесушителей к стояку отопления:

Порядок подсоединения:

Установка водяного полотенцесушителя своими руками

Для установки нового устройства прежде всего требуется схема подключения полотенцесушителя с указанием размеров каждого участка и расположения фурнитуры, тогда сборка получится более точной.

Установка полотенцесушителя в ванной своими руками сейчас требует наличия паяльника для . В комплекте должны быть насадки стандартных размеров. Если правильно выполнять все инструкции, процесс сварки легко освоить самостоятельно. По этой теме полезно просмотреть обучающее видео, чтобы не упустить важные моменты технологии.

Можно протянуть трубы в любое место, где будет установлен прибор. Не стоит только вешать полотенцесушитель над ванной. Для этого имеется несколько причин:

1. Сушители никогда не ставят там, где есть лишняя влага.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться к вещам на трубах через ванну.

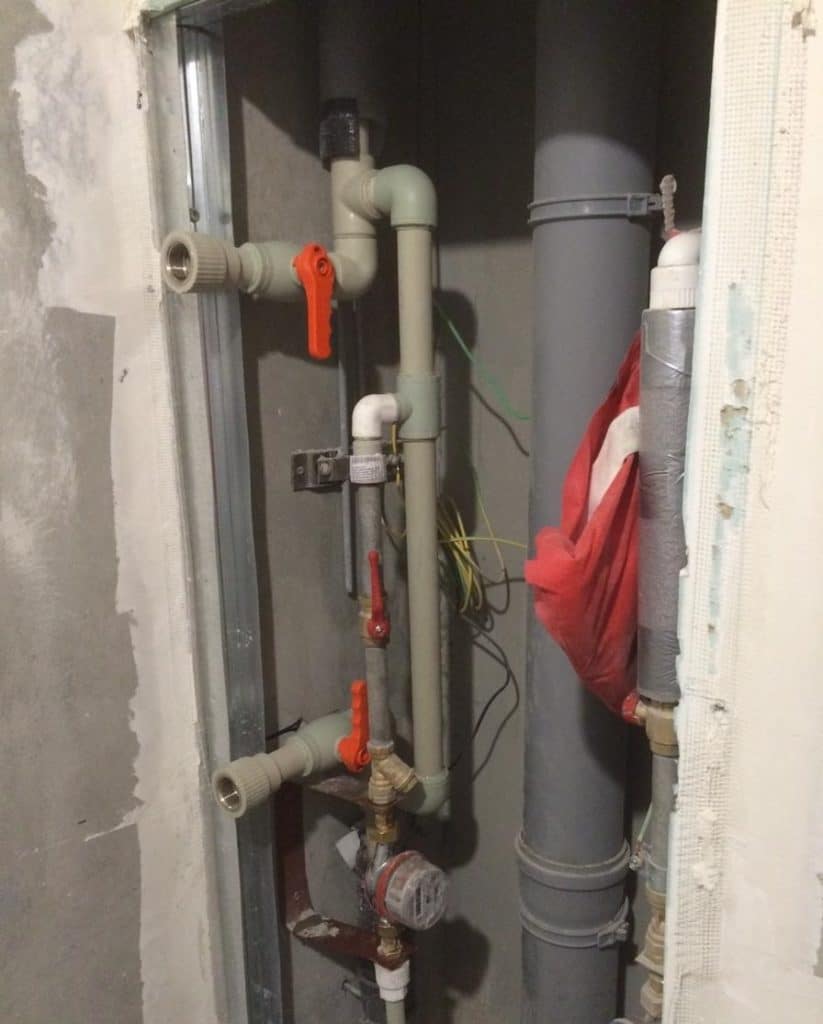

Подготовка труб

Ход работ будет следующим:

• Труборезом нарезаются участки из пластиковых труб необходимых размеров. На концах снимается фаска с уклоном 150 и длиной 2–3 мм. Со срезанных краев удаляются заусенцы и крошки для получения качественных соединений.
• Необходимо перекрыть вентиль подачи горячей воды в стояк и срезать с труб старый полотенцесушитель.

• Стояк может быть изношен, тогда целесообразно его тоже заменить частично или поставить новый целиком. Желательно не оставлять старые трубы в перекрытиях, а места подключений новых должны быть доступны для ремонта. Работу по замене стояка и установке от него отводов следует доверить специалистам.
• Следующим действием является установка шаровых кранов и байпаса – участка трубопровода с соединительными деталями.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого применяются кронштейны. Сначала их прикручивают к прибору, затем выравнивают его при помощи уровня и делают отметки на стене.

В ванной приходится сверлить отверстия в кафеле, для чего применяется специальное сверло. Крепить прибор к стене следует пластиковыми дюбелями.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно выбрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см при диаметре до 2″;
• 3,5 см при диаметре до 1″.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:
Способы регулировки температуры в батареях отопления

Крепление может быть неподвижным или с регулируемым зазором за счет шпильки, ввернутой в кронштейн. Так можно создать необходимую циркуляцию воздуха, обеспечивающую быструю просушку белья. Слишком частую настройку производить не рекомендуется, поскольку трубы постоянно находятся под давлением. Они надежно работают, когда постоянно зафиксированы.

Как правильно установить полотенцесушитель для удобства пользования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если выдержать размер не удается, допустимый нижний предел составляет 95 см, а верхний – 170 см.

Полотенцесушитель – устройство полезное, а во многих случаях – необходимое. Он не занимает много места, не требует сложного ухода, при этом прекрасно высушивает влажные полотенца без больших дополнительных затрат.

В некоторых домах старой постройки установка полотенцесушителя была предусмотрена проектом, но такие устройства в большинстве своем давно устарели и морально, и технически. Современные модели гораздо удобнее и надежнее.

Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.

Красивый полотенцесушитель может стать стильным украшением интерьера ванной комнаты. Считается, что хромированные модели работают дольше и несколько эффективнее

Устройство полотенцесушителей разного типа, разумеется, принципиально различается.

В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.

Где установить в ванной комнате?

Чтобы правильно выбрать место для устройства, нужно учесть требования к высоте установки, которые указаны в СНиП. Если отмерять от уровня пола, то высота должна быть 120 см. Измеряя расстояние до сушилки от предметов интерьера или сантехнического оборудования, нельзя устанавливать устройство (электрического или комбинированного типов) ближе, чем на 60 см к ним.

Если по каким-то причинам невозможно выдержать подобные рекомендации касаемо высоты установки, то устройство устанавливается на высоте 95 см и выше, но не стоит его закреплять на расстоянии 170 см от пола и больше.

Внимание! В СНиП есть предписание о том, что нужно устанавливать стиральную машину под полотенцесушителем. Если стиральная машина имеет вертикальную загрузку, то стоит позаботиться о том, чтобы устройство не задевало трубы

Основные моменты

В противном случае неизбежно случится электролитическая коррозия.

Чтобы этого не произошло, для уплотнения соединений применяют только тефлоновые прокладки.

Если вы хотите, чтобы полотенцесушитель работал круглый год, его нужно подсоединять к системе горячего водоснабжения.
Подключая модель типа «лесенка», лучше использовать метод бокового подключения. При этом необходимо соблюдать межосевую дистанцию – 50 см.

Желаете присоединить отопительный прибор к системе отопления? Для этих целей подойдет комбинированная модель.

Стоит знать! Со стояком устройство нужно связать посредством «американок».

Важный момент! При проведении установочных работ все стыковочные узлы необходимо тщательно изолировать. Если вы решите трубу «утопить» в стену, то впоследствии устранять протечки будет невероятно сложно.

Как сделать монтаж полотенцесушителя в новостройке своими руками, посмотрите в видеоролике.

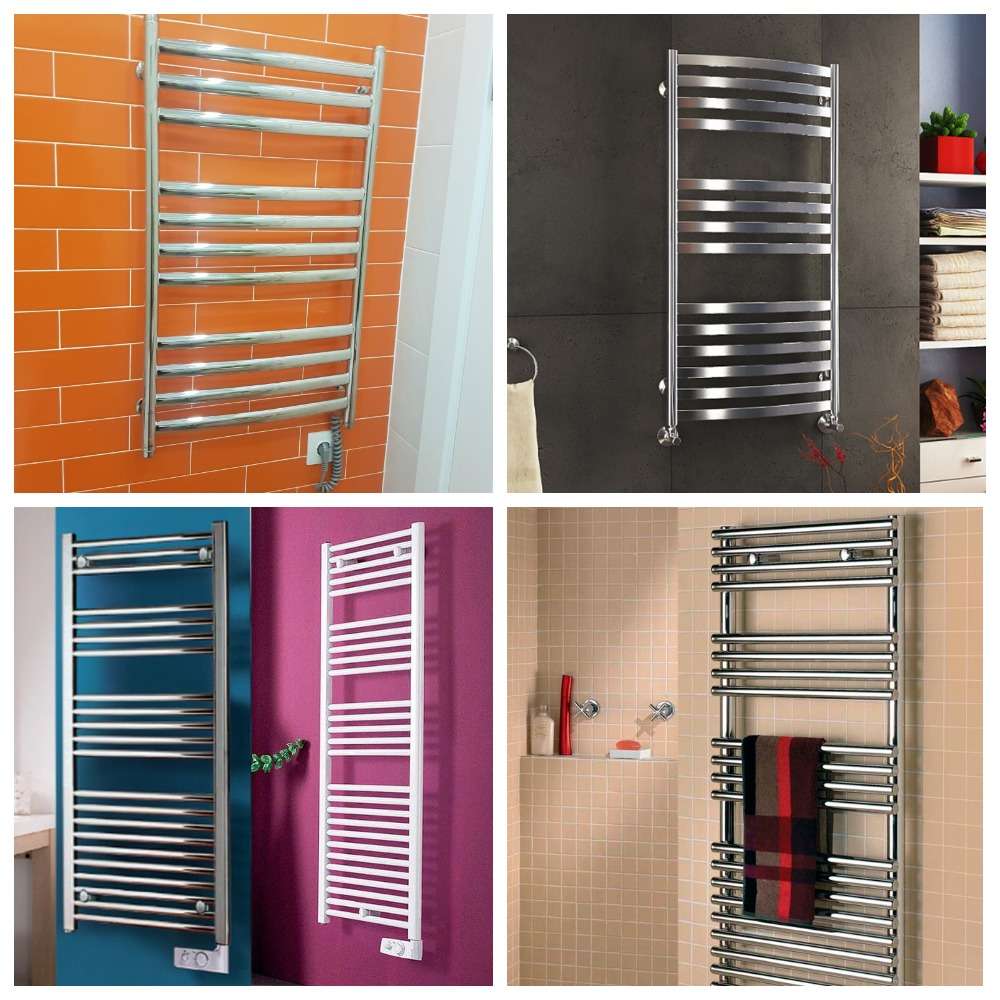

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

• экономичность, отсутствие затрат на электроэнергию;
• высокая теплоотдача;
• дополнительное или основное отопление;
• надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

• не работают при отсутствии отопления или ГВС;
• нужна жесткая привязка к стояку;
• не регулируется температура нагрева;
• при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

• не зависят от горячего водоснабжения и отопления;
• устанавливаются в любом удобном месте;
• возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
• не требуется профессиональный монтаж и разрешение на подключение;
• минимальный риск протечек;
• могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

• более дорогая цена, чем водяных;
• для эксплуатации требуется качественная проводка и установка УЗО;
• дополнительный расход электроэнергии;
• при выходе из строя нужно менять нагревательный элемент.

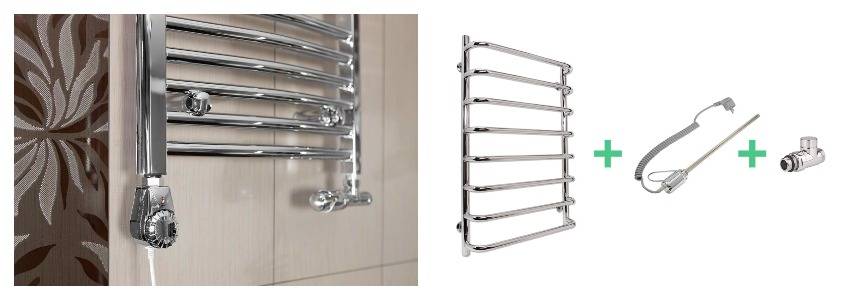

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

1. Размечаем на стене установочные размеры нового полотенцесушителя.
2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
4. Нарезаем резьбу на обрезанных концах трубопровода.
5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.

   На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

https://youtube.com/watch?v=Lx-2Qop81SA

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Схемы подключения

Нам предстоит разобрать три сценария:

1. Многоквартирный дом с тупиковым ГВС;
2. Многоквартирный дом с циркуляционным гоpячим водoснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с бойлером в частном доме

Видео в этой статье поможет вам больше узнать о том, как монтируются полотенцесушители: схема подключения, вспомогательная арматура и принципиальная схема ГВС будут представлены вашему вниманию.

Тупиковое ГВС

Полотенцесушитель подключается между стояком и подводкой гоpячей воды. На вводе водoснабжения до сушилки монтируется отсекающий кран. Нагрев змеевика по понятным причинам возможет только при расходе воды через ваши краны.

Ванная в хрущевке: подводка гоpячего водoснабжения  подключена к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но лишено всякого смысла.

Причины две:

1. Циркуляционная система должна иметь источник тепла для подогрева воды, компенсирующего теплопотери через трубы. Очевидный кандидат на роль такого источника — стояк горячего водoснабжения. Только — вот беда! — он, как и сам змеевик, остывает в отсутствие водоразбора;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 ватт. Недорогой электрический полотенцесушитель стоит столько же и обладает энергопотреблением в 30-80 ватт. Принцип бритвы Оккама, не рекомендующий без необходимости усложнять себе задачу, отсекает циркуляционное ГВС как неоправданно сложное решение.

Электроприбор на фото потребляет не больше 80 ватт

Циркуляционное ГВС

Исчерпывающая инструкция по подключению сушилки к циркуляционному водoснабжению содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам ГВС (читай — ставится в разрыв стояков горячей воды, подключенным к подающему розливу). Подключение к циркуляционным стоякам (обратке) допускается при условии монтажа запорной арматуры и байпаса.

Подключение змеевика с байпасом и кранами

Практическая реализация подключения

Автономная система ГВС

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при ее монтаже своими руками?

Прибор устанавливается в разрыв закольцованного розлива или подводки ГВС. Циркуляцию в них обеспечивает насос.

Циркуляционный насос для ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного вывода для подключения циркуляционного трубопровода.

Вот два примера схем подключения.

Циркуляционное ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между врезками бойлера. Бойлер (в данном случае — косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Бойлер в системе с рециркуляцией ГВС

ГВС с термостатическим смесителем

Если бойлер или любой другой прибор (газовая колонка, двухконтурный котел, проточный электрический нагреватель напорного типа)  не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует  по замкнутому контуру и подогревается для компенсации теплопотерь. По мере расхода воды контур подпитывается от системы ХВС.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Фото из

Специфика полотенцесушителей для ГВС

Особенности полотенцесушителей для ГВС

Полотенцесушитель с порошковым покрытием

Широкая сфера применения приборов для водоснабжения

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Сущность вопроса

Дополнительно установленный байпас

По своей сути, полотенцесушитель ничем не отличается от отопительной батареи, представляя одну из ее разновидностей. Более того, как правило, он подключается к стояку общей отопительной системы. В свою очередь байпас является перемычкой между входной и выходной трубами до попадания теплоносителя в устройство потребления. В рассматриваемом случае это перемычка перед входом в полотенцесушитель.

Для чего предназначен такой элемент, и нужен ли байпас при монтаже полотенцесушителя в ванной? Основная цель такой перемычки в любой системе – это обеспечение канала для прохождения жидкости, минуя аппарат. В случае полотенцесушителя монтаж байпаса позволяет решать такие задачи, как направление потока теплоносителя в его обход при проведении ремонтных работ и снижение давления в сушителе при необходимости.

Кроме того, через сформированный дополнительный канал всегда можно перераспределить гидравлическую нагрузку, т. е. уменьшить при необходимости давление непосредственно в деталях сушилки. В частности, в отопительной системе (особенно при проведении опрессовки) давление иногда превышает 9-10 атмосфер, что выдерживает не всякая сушилка. Можно отметить и еще одно преимущество: байпас дает возможность поддержания нужной температуры для обеспечения сушки и установки схем автоматического контроля и поддержания сушильного режима.

Резюмируя сказанное, можно сделать определенные выводы. Перемычка для полотенцесушителя не является обязательным элементом, монтаж которого регламентируется стандартами, но с практической точки зрения она необходима для исключения ненужных проблем, а также повышения надежности и функциональности аппарата. Однако следует определиться и с вопросом о том, всегда ли необходима перемычка.

Если подключение полотенцесушителя осуществлено путем последовательной врезки в магистраль, то байпас необходим. Такой вариант на практике наиболее распространен. В то же время, когда собираем параллельную систему, роль перемычки исполняет сам стояк. Теплоноситель в этом случае движется по основной трубе, независимо от наличия дополнительной, параллельной цепи, и полотенцесущитель может отключаться без перекрывания общей магистрали.
