Подвод унитаза к водопроводу и канализации

Виды

Для канализации можно применять фановые трубы, выполненные из чугуна либо пластмассы. Чугун совместим исключительно с чугуном, пластик же гораздо универсальнее, поэтому пластмасса рекомендуется при ремонте и замене поломанных деталей. Металлические изделия в настоящее время редко используются еще и потому, что они недостаточно гибкие и ассортимент их слишком скуден. Чаще всего монтаж производится в канализационную магистраль диаметром 110 мм.

Профессионалы считают, что фановые магистрали из разнородных материалов не слишком прочны. В идеале все детали канализации должны быть подобраны из одной субстанции. Если такое решение невозможно, то стоит проконсультироваться у квалифицированных инженеров, как будет вести себя то или иное сочетание применяемых материалов. Фановая труба может иметь практически любую геометрию – допустимо вести ее по вертикали либо по горизонтали. Есть даже отдельные варианты, которые монтируются под наклоном.

Выход из любой фановой системы непременно размещается за границей жилого дома, иначе никакие усилия не помогут справиться с появившимися вредными запахами.

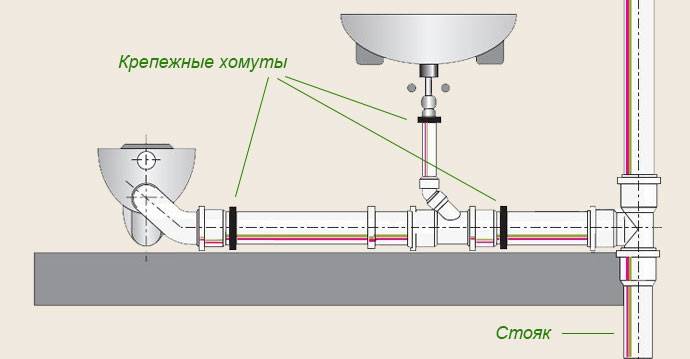

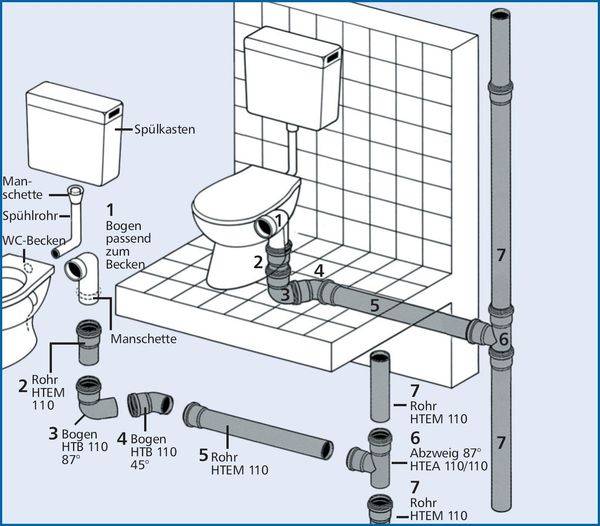

При монтаже как чугунных, так и пластмассовых трубопроводов используются те же изделия, что и для сточных каналов:

• фитинги;
• трубы;
• отводы;
• манжеты из резины;
• переходные блоки;
• хомуты (с их помощью магистраль крепится на стены и иные поверхности).

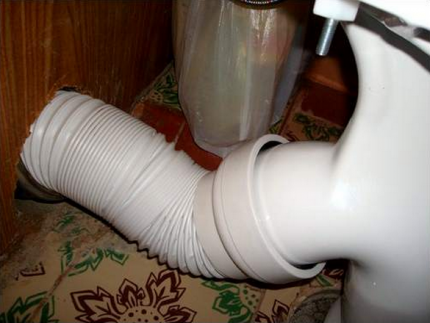

Установка гофры для унитаза, как правильно соединить с канализацией

Подсоединить или поменять гофру на унитазе можно самостоятельно. Для этого нужна рулетка, сантехнический герметик. Если выполняется замена гофры, дополнительно берут молоток, зубило. Это необходимо для демонтажа унитаза. Перед началом работ отключается поток воды в сливной бачок. Если на это нет времени, можно пригласить сантехника или аналогичного специалиста.

Во время демонтажа часть воды из колена может попасть на пол. Рекомендуется подготовить ветошь.

При вертикальном выпуске унитаза

В унитазах с вертикальным выпуском монтаж гофрированной трубы нецелесообразен. Причина – в этой системе отсутствует проблема осевого смещения между выпуском унитаза и канализационной трубой. Для подключения можно использовать стандартную сантехническую манжету или жесткую трубу.

При попытке установить гофру может нарушиться герметизация. Расстояние между точками соединения в этой системе не превышает 5 см. Длина самого короткой гофрированной трубы – 150 мм. Ее монтаж будет невозможен. Дополнительно место соединения будет скрыто. Поэтому рекомендуется остановиться на варианте с жесткой трубой.

Для горизонтального типа выпуска

Надежное соединение унитаза с канализационной трубой для сантехнических приборов с горизонтальным выпуском выполняется по стандартной схеме. Сначала делается демонтаж старой гофры. С помощью ножа или стамески убирается старый герметик. Для уменьшения трения можно обработать края манжеты WD-40. После этого крепление можно легко снять.

Унитаз необходимо переставить, чтобы обеспечить свободный доступ к канализационному патрубку. Его внутренняя поверхность очищается. Для улучшения герметизации в раструб трубы можно установить обрезок пластикового патрубка. Его длина равна длине раструба. Причина – наружные манжеты (несколько рядов уплотнительных колец) будут лучше прижиматься.

Пошаговая инструкция по монтажу гофрированной трубы на унитаз с горизонтальным выпуском.

1. Демонтаж старой гофры.
2. Снятие креплений основания унитаза. Его можно поставить пока в сторону.
3. Подготовка канализационного патрубка – проверка размеров, очистка поверхности.
4. Расчет оптимального расстояния от стояка до выпускного отверстия.
5. Вставить гофру в патрубок стояка. Она должна зайти до упора. Иначе возможны протечки.
6. Унитаз можно ставить на место, манжету нужно натянуть до упора.
7. Нанесение нескольких слоев сантехнического герметика на места стыков. Замазать составом можно в несколько слоев.
8. Проверка. Имитируется максимальная нагрузка – в унитаз сливается несколько ведер воды, проверяется отсутствие протечек в гофре.

После этого выполняется окончательный монтаж унитаза, крепление его основания к полу. В течение нескольких дней проверяется герметизация системы. Она не должна пропускать влагу, отсутствует неприятный запах из фанового стояка.

Если расстояние между сантехническим прибором и стояком небольшое в моделях с горизонтальным выпуском гофра может сильно изгибаться в месте стыка с унитазом. Выход – надеть угловой переходник 45°.

Установка гофры на унитаз с косым выпуском

Для надежного подсоединения унитаза с косым выпуском к канализационной трубе можно использовать вышеописанную схему. Однако в таких моделях надевать гофру будет труднее. Причина – длина выпуска унитаза в верхней и нижней части отличается. Сложно обеспечить надежность соединения.

Выход – одевать дополнительный хомут поверх манжеты

Важно не сильно передавить пластик, иначе может произойти обратная ситуация – нарушение герметичности. Из-за постоянной влаги хомут будет относительно быстро ржаветь

Поэтому каждые 6-8 месяцев рекомендуется его замена.

Унитазы с косым выпуском обеспечивают оптимальный угол соединения с системой канализации. В таких моделях реже всего возникают протечки и засоры, так как центральные оси гофры, выпуска и патрубка стояка почти совпадают.

Как установить подвесной унитаз с инсталляцией

Для установки подвесных унитазов выход канализационной трубы должен находится возле стены. Конкретное расстояние от стены указывается производителем, но должно быть небольшим — от дальнего края порядка 13-15 см. Если выход из пола, есть решение — специальная накладка, при помощи которой сток переносится ближе к стене.

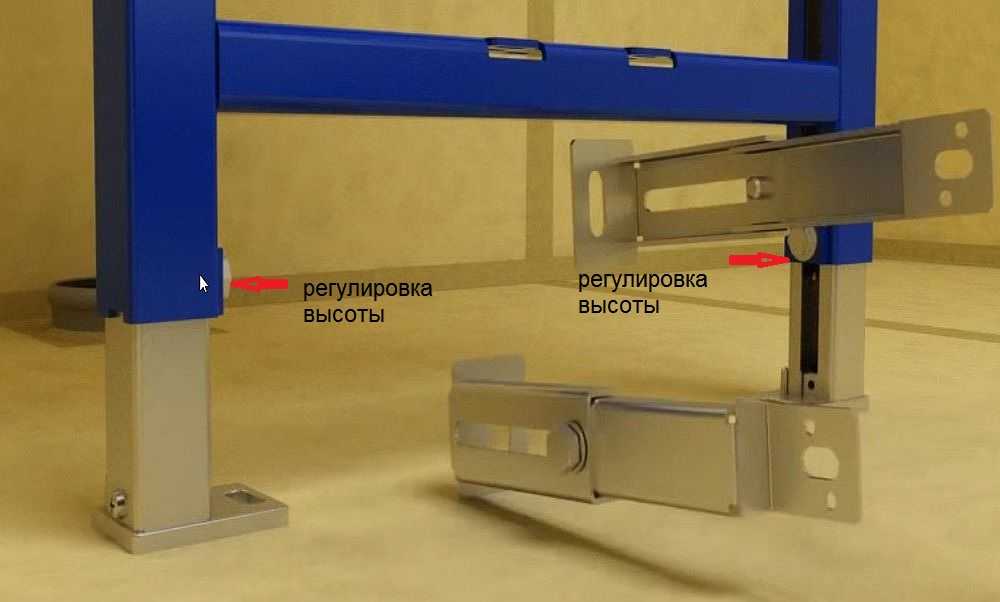

Установка подвесного унитаза начинается с крепления к раме инсталляции упоров в стену. Они крепятся по два верху и внизу. С их помощью регулируется расстояние до стены, поднимается и пускается рама.

Верхние упоры имеют вид стержней, регулируются при помощи торцевого ключа и отвертки. Нижние упоры больше похожи на пластины, регулируются они тоже торцевым ключом но с боковым расположением головки.

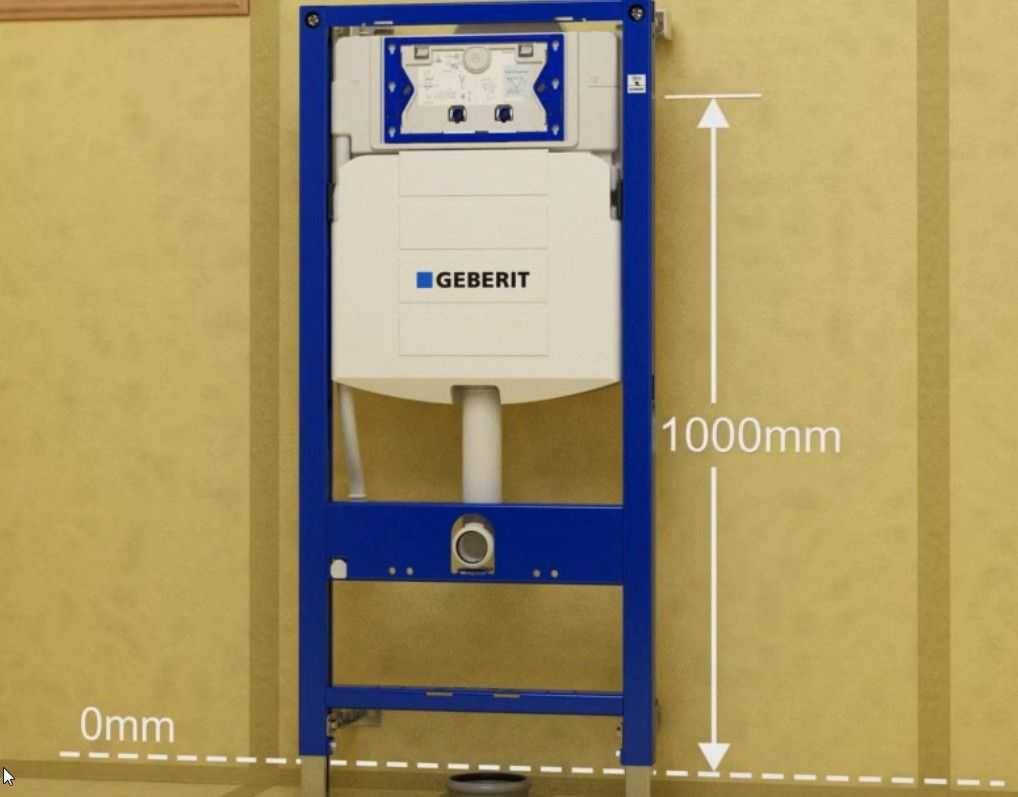

Собранная рама приставляется к стене, ее центр выставляется над серединой канализационного выхода. Метка на раме поднимается или опускается на требуемую производителем высоту (есть отметка на раме, также указана в паспорте, обычно это 1 метр).

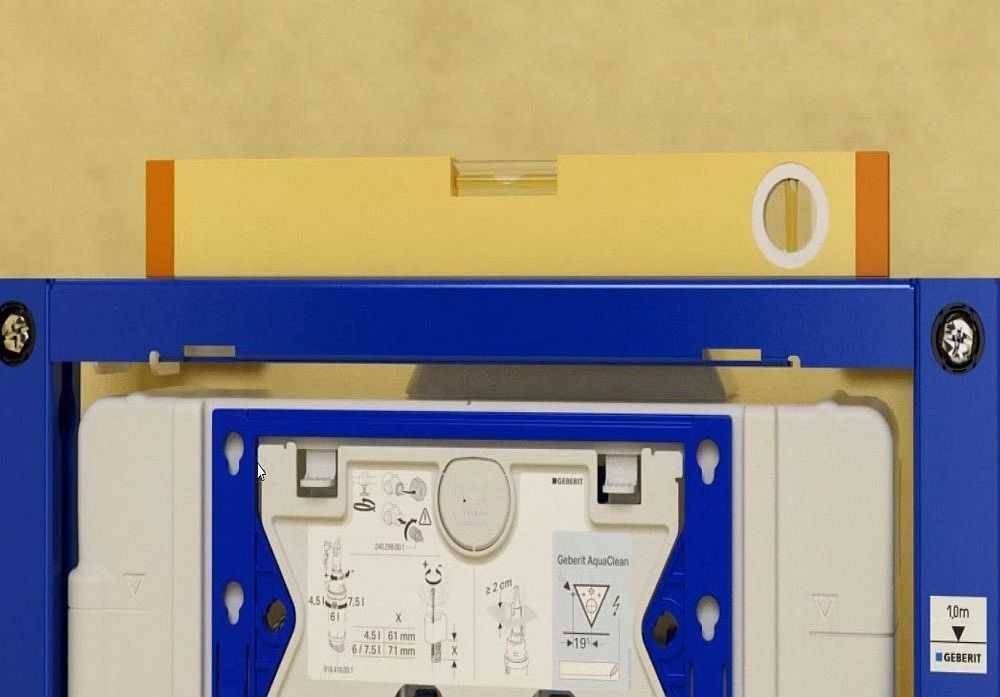

При помощи пузырькового уровня проверяется горизонтальность и вертикальность установки инсталляции для подвесного унитаза.

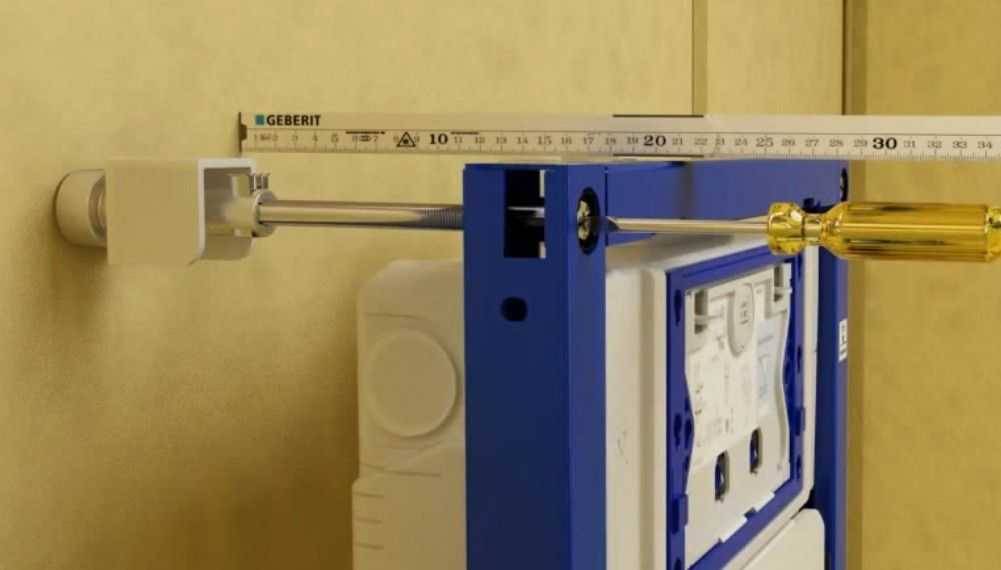

Регулируя высоту упоров, выставляется равное расстояние от стены, заданное производителем. Как это удобно делать, смотрите на фото.

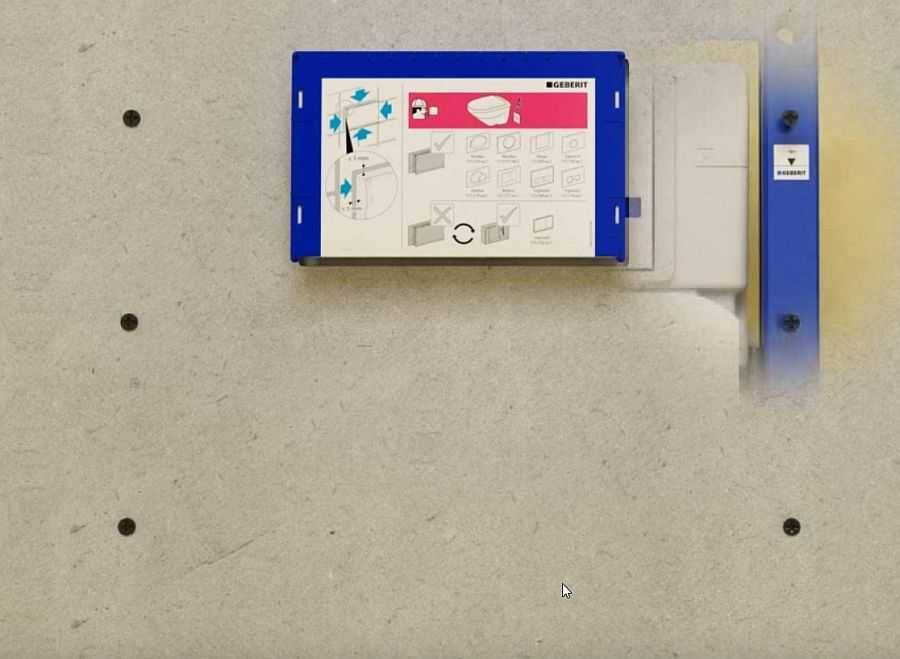

Выставленную раму надо зафиксировать к стене. В соответствующих местах ставят отметки карандашом или маркером, сверлят отверстия. В них устанавливаются пластиковые корпуса дюбелей. Большая часть подвесных унитазов импортного производства, а они рекомендуют корпуса дюбелей сажать на герметик. В просверленное отверстие выдавливается некоторая часть герметика, вставляется дюбель. Затем, перед установкой самого крепежа, герметик накладывается в пластиковый корпус.

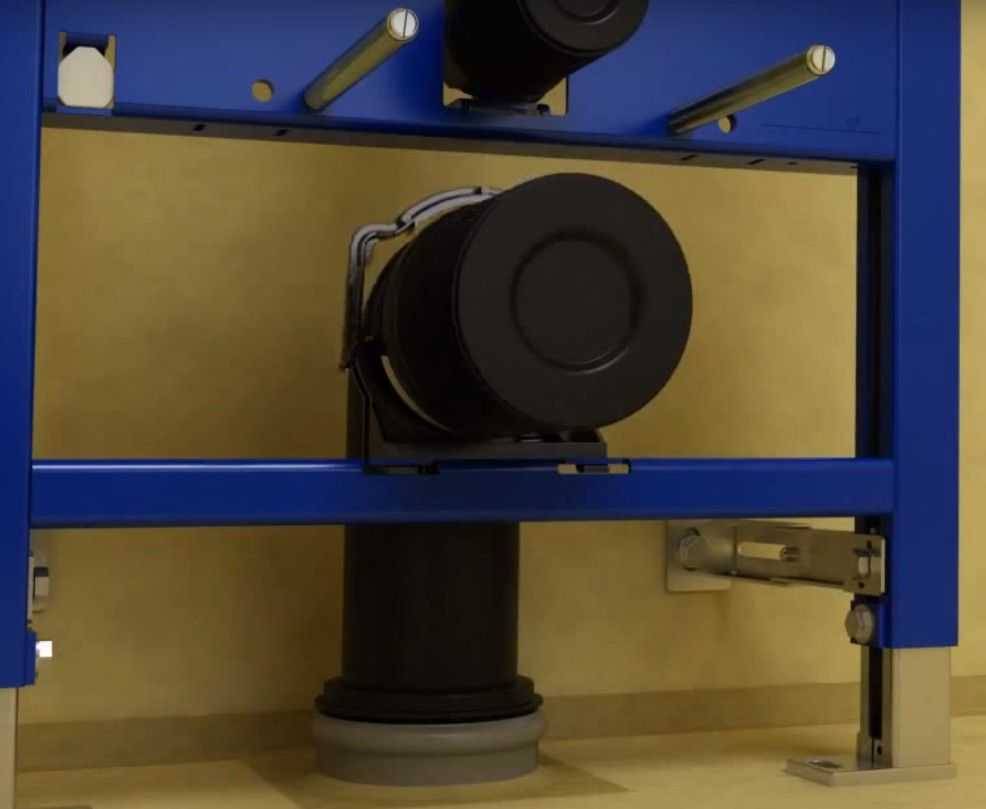

В закрепленную инсталляцию можно ставить соединительные элементы — патрубки, соединительные муфты. Все они идут в комплекте, просто закрепляются на своих местах.

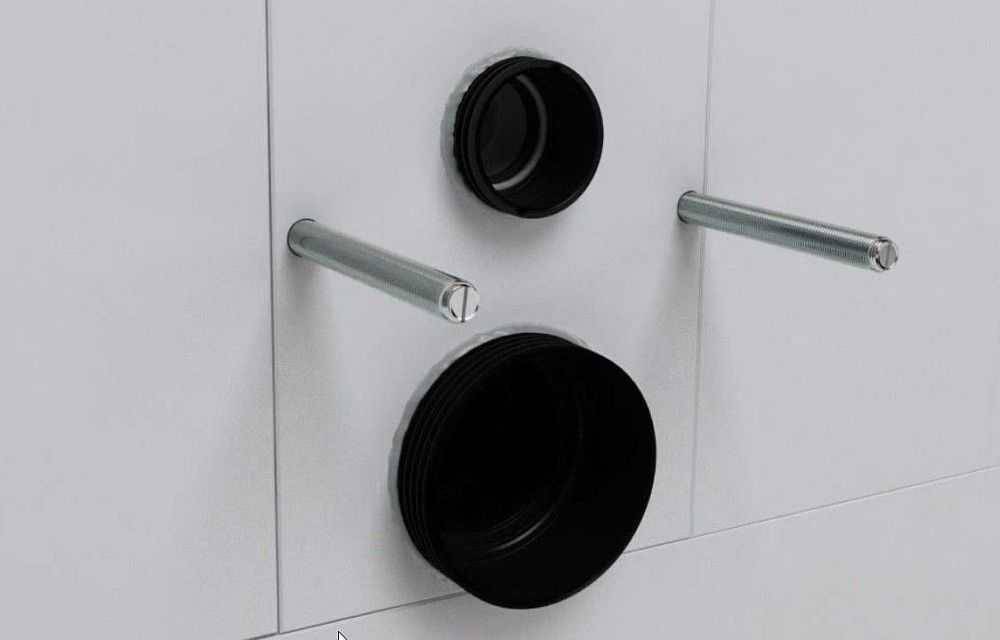

Далее устанавливаются металлические стержни, на которых будет держаться чаша унитаза. Они вкручиваются в соответствующие гнезда, сверху на надеваются силиконовые уплотнители (на нижнем фото это два стержня над канализационным выходом).

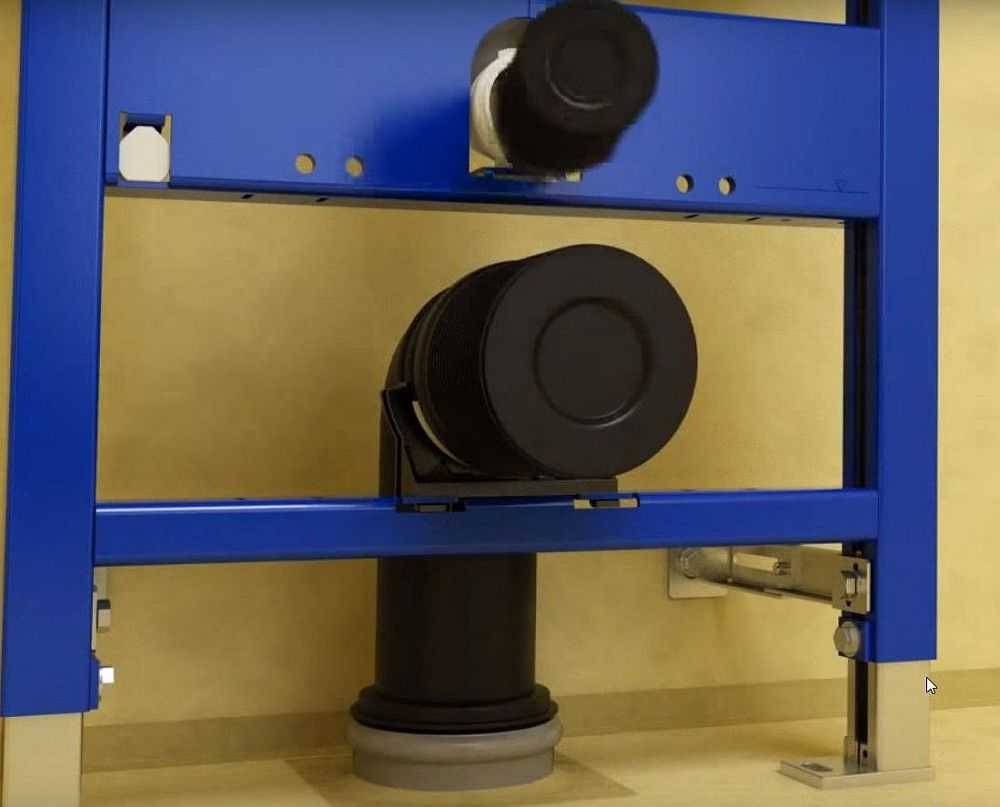

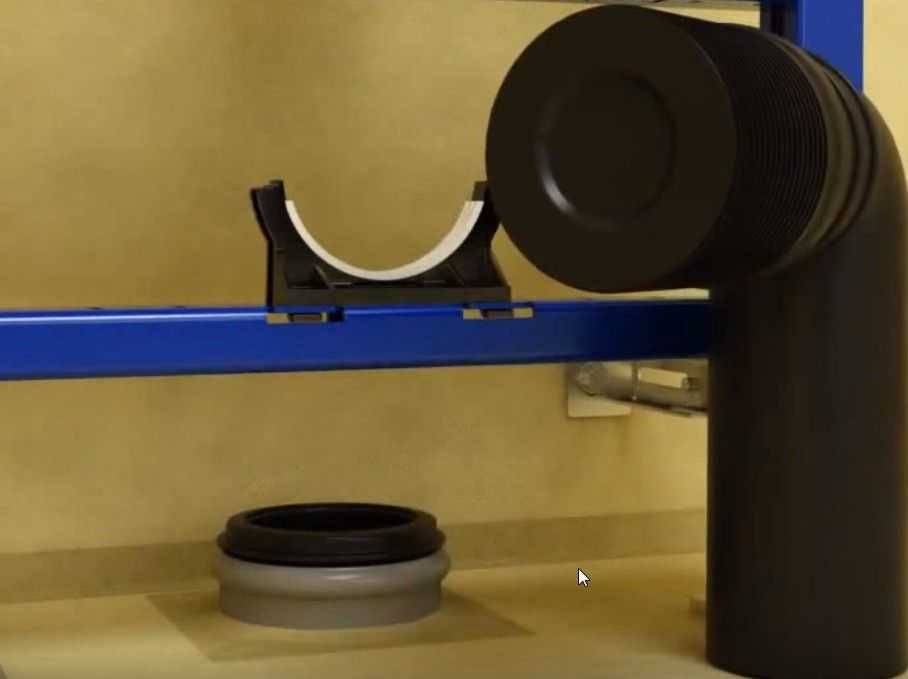

Патрубок канализации выдвигается на нужное расстояние, фиксируется в заданном положении при помощи скобы. Она охватывает патрубок сверху, вставляется в паз до щелчка.

Далее к бачку подключается вода. Открывают крышку бачка (она на защелках), снимается заглушка на боковой поверхности. Справа или слева — зависит от того, где у вас подведена вода. В открывшееся отверстие вставляется гофрированная труба, изнутри вставляется ответная часть, все соединяется при помощи накидной гайки. Затягивать надо не прилагая чрезмерных усилий — это пластик.

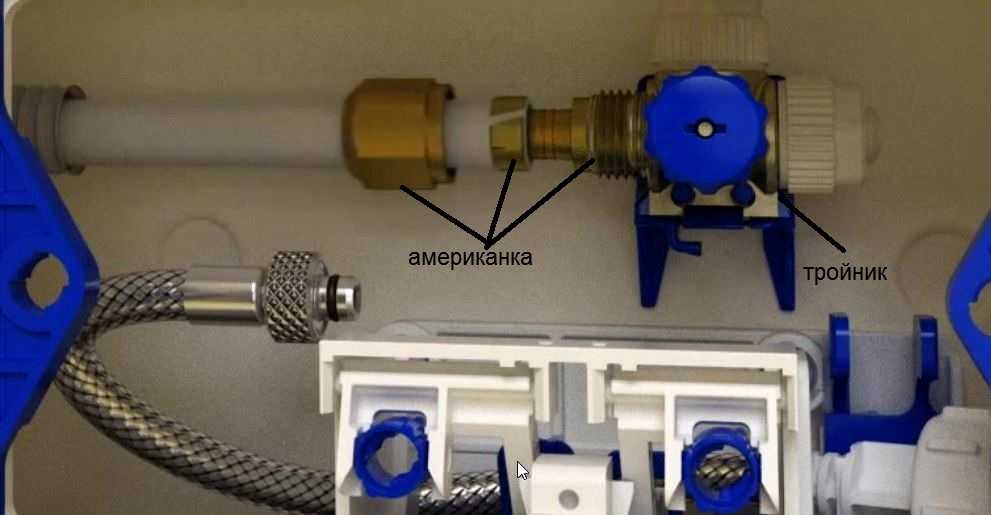

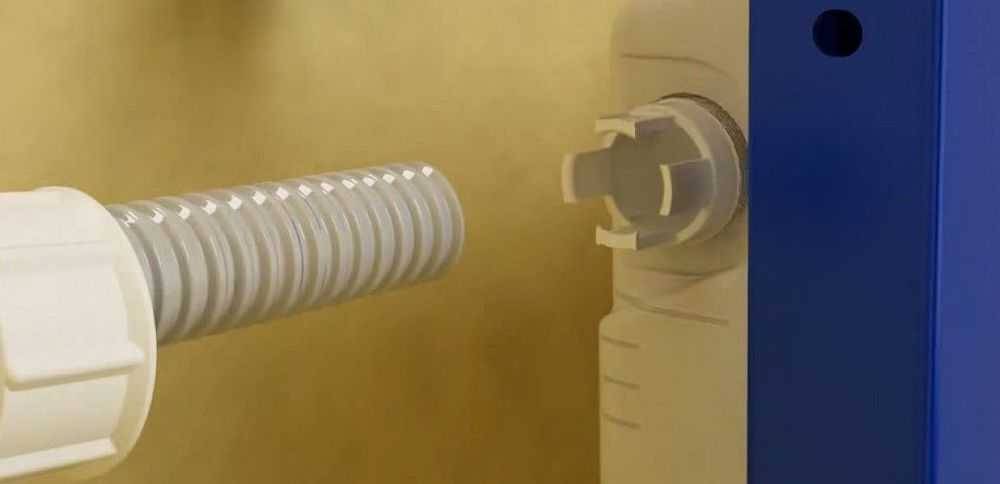

Внутри бачка устанавливается тройник, к нужному выходу подключается труба (обычно пластиковая). Делают это при помощи переходника и американки.

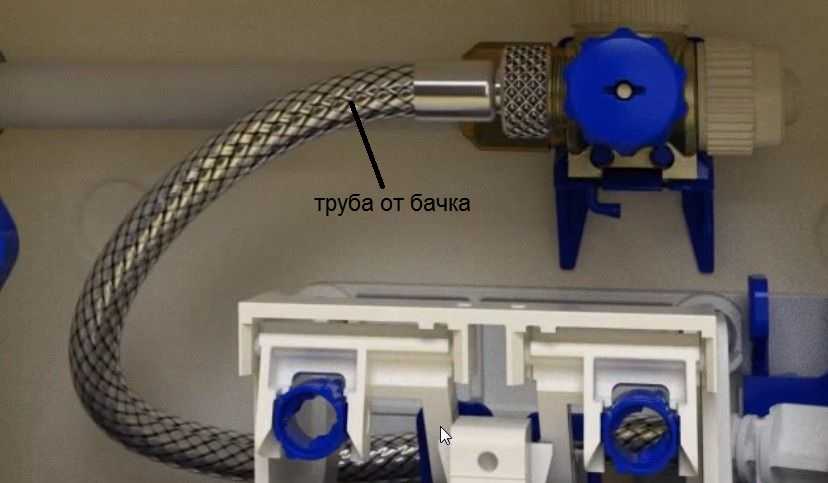

К специальному входу тройника подключается шланг от бачка. Он гибкий, в металлической оплетке. Затягивается накидной гайкой.

Устанавливают на место крышку. В принципе, инсталляция для унитаза установлена. Теперь надо закрыть ее. Для этого делают фальшстену из влагостойкого гипсокартона. Рекомендуется ставить два листа, но можно и один. Гипоскартон крепят к раме инсталляции и к смонтированным профилям.

Далее стена отделывается, после чего навешивается чаша унитаза и устанавливается декоративная панель сливного устройства с кнопками.

Унитаз надевается на штыри, его выпуск заходит в пластиковый раструб. Соединение герметичное, дополнительных мер не требуется. На этом установка унитаза с инсталляцией закончена.

Классификация унитазов

Многие люди считают, что унитаз — современное изобретение, но это не так. Уже в конце XVI века он был изобретён для королевы Англии, но в связи с отсутствием централизованного водоснабжения и канализации не получил широкого применения.

Современные унитазы выпускаются в разных модификациях и отличаются формой чаши, способом монтажа и типом сливной системы. Чтобы сделать правильный выбор такого устройства, сначала надо ознакомиться с существующим предложением и определиться с параметрами унитаза, которые вам нужны.

По способу крепления

Существует классификация унитазов по способу крепления:

• напольные. Являются самыми бюджетными и лучше всего подходят для просторных туалетных комнат. Установка такого изделия выполняется на анкерные болты, что позволяет при необходимости проводить его демонтаж без повреждения напольного покрытия;

• пристенные. Это одна из разновидностей напольного варианта, предназначенная для установки в маленьких санузлах. По конструкции системы смыва такие унитазы практически ничем не уступают подвесным. Существуют угловые модели пристенных устройств, которые отлично подходят для установки в небольших туалетных комнатах;

• подвесные. Тоже предназначены для монтажа в помещениях небольшой площади. Хотя внешне такие модели кажутся очень изящными и хрупкими, они рассчитаны на вес до 400 кг, поэтому являются очень прочными и надёжными. Установка подвесной конструкции позволяет проще выполнять уборку санузла, а также высвобождает часть свободного пространства. Крепится такой унитаз рамочным или блочным способом.

По конструкции выпуска

По типу спуска воды в канализационную систему существуют унитазы:

• с вертикальным выпуском. Такое решение у нас встречается редко, а, например, в Америке оно очень популярно. Это связано с тем, что в этой стране коммуникации часто не крепят к стене, а проводят под полом, поэтому унитаз можно установить в любом месте;

• с горизонтальным отводом. Спуск унитаза и канализационное отверстие располагаются на одной линии. Такую конструкцию имеет большинство современных моделей;

• с косым выпуском. Угол наклона отвода унитаза составляет 40–45°. Такие модели были популярными в 80-х годах прошлого века, они устанавливались в многоквартирных домах.

По типу крепления бачка

Если говорить о типе крепления бачка, то унитазы могут быть таких видов:

• с раздельным бачком. В этом случае бачок крепят под потолком, а с чашей его соединяют при помощи трубопровода. Это позволяет получать высокую скорость смыва, но внешний вид такой конструкции не очень привлекателен;

• с совместным бачком, который крепится непосредственно на чашу унитаза. Конструкция может быть разъёмной, на болтах или монолитной;

• со скрытым бачком. Такое решение позволяет воплощать в жизнь разнообразные дизайнерские задумки. Скрытый бачок крепят рамным методом;

• без бачка. Обычно такие модели устанавливают в общественных туалетах, но также могут использоваться и в быту. В этом случае напор в чашу подаётся непосредственно из водопровода, а управление потоком воды выполняется при помощи электронного или механического клапана.

По типу смыва

Существуют различия унитазов и по направлению потока воды при смыве:

• прямой — вода подаётся в одном направлении. Эффективность этого способа хуже, чем кругового, потому что вода не полностью охватывает чашу и разбрызгивается, зато такие унитазы более долговечны и дешевле стоят;
• круговой. В таких моделях вода движется по кругу, поэтому полностью охватывает внутреннюю поверхность чаши;

• нестандартный. Вода сначала наполняет чашу, после чего резко сливается. Эффективность такого смыва высокая, но и расход воды выше обычного.

Большинство современных унитазов имеют два режима смыва — полный и экономичный, что позволяет практически вдвое уменьшить расход воды.

Поэтапная инструкция проведения работ

Эта операция не так и сложна, хотя вызывает некоторое опасение, которое можно развеять, как неприятный запах, если знать некоторые тонкости процесса.

Первое, что необходимо сделать до начала работ – перекрыть воду в жилище. Далее предлагаем поэтапную инструкцию.

Демонтаж старого унитаза

Этап первый. Заменить старый унитаз новой моделью значительно проще, чем изначально присоединить унитаз в новом доме или квартире. Поэтому при замене старой модели унитаза следует присмотреться к типу крепления к канализационной сети (в зависимости от типа сливной трубы унитаза) и приобрести однотипный унитаз, который не потребует подгонки или, что еще хуже, переделки канализационной разводки.

Этап второй. Если в вашем доме, спустя некоторое время после установки унитаза, переделывались полы (поднимался их уровень, укладывалась половая плитка, кафель), то при подсоединении унитаза к трубе следует использовать гофрированные или эксцентриковые манжеты.

Соединяем гофрой

Этап третий. Если в вашем доме чугунные трубы, то могут возникнуть проблемы герметичности соединения, которые можно решить с помощью герметика. Его наносят в места стыка лишь после подсоединения унитаза к канализационной трубе. Пластиковые трубы вполне можно герметично соединить с унитазом с помощью эксцентриковых манжет, при вращении которых их резиновые уплотнители способны удачно обеспечить надежное соединение.

Этап четвертый. Если вы не достигли нужного результата герметичности, то стопроцентную гарантию этого вам обеспечит гофрированная манжета, которая легко деформируется, гнется и растягивается

Важно знать, что:

• крепить унитаз к полу не следует до его подсоединения к трубе с помощью гофры, так как может потребоваться его перемещение на 10‒15 см в ту или иную сторону;
• гофры могут отличаться по качеству (гибкости и др.). Лучше использовать армированную гофру с нержавеющим покрытием.

Крепление унитаза к полу

Этап пятый. Крепление унитаза к полу. Различают три способа:

• с помощью эпоксидного клея;
• на тафте (лакированной доске из ясеня или дуба), прикрепленной к полу;
• с помощью шурупов к цементному полу или керамической плитке.

Эпоксидный клей (или смолу) применяют на обезжиренной и очищенной от пыли поверхности пола, нанося слой в 4‒5 см. Гладкую поверхность пола следует довести до шероховатости с помощью корундового камня для лучшего сцепления с унитазом. Закрепленный унитаз оставляют в покое на 12 часов до полного высыхания материалов.

Для прочного сцепления с полом в тафту монтируются анкера (или гвозди). Для этого в полу создаются углубления, заполненные цементом, на которые устанавливается тафта с гвоздями вниз.

Унитаз после осуществления монтажа должен стоять устойчиво. В противном случае его демонтируют и исправляют поверхность раствором цемента.

На половой плитке унитаз закрепляют с помощью дрели и сверл с победитовыми наконечниками. В полученные отверстия вбивают так называемые «новоселы». Под шурупы на унитазе прокладывают капроновые уплотнители.

Подключение сливного бачка

Этап шестой. Установка сливного бачка

Важно знать, что место слива воды смазывают силиконом для герметичности. Унитаз со сливным бачком соединяют болтами

Вода к бачку подводиться с помощью гибкого шланга с накидными гайками на концах. Уровень воды в бачке должен быть ниже уровня механизма слива на 1 см.

Отрегулированный слив бачка завершит вашу работу по установке унитаза и подсоединения его к канализационной трубе.

Рекомендуем прочитать:

• засорился унитаз, что делать в домашних условиях;
• как паять полипропиленовые трубы для отопления.

Несколько полезных советов по монтажу

При всех своих достоинствах пластиковая гофра не рассчитана на большие нагрузки, поэтому внутрь стены ее монтировать нельзя. При большом расстоянии от стены до сантехнического прибора следует тщательно выбирать длину соединителя.

Гофра растягивается, но если злоупотребить этим ее свойством‚ стенки могут истончиться и прочность конструкции снизится. Растягивать гофру перед ее монтажом не нужно — это приведет к провисанию отвода.

Растягивают ее непосредственно перед подключением к канализационной трубе. Чтобы не возникало засоров, не нужно допускать провеса или контруклона гофры. Когда труба канализации и выпуск сантехнического прибора расположены относительно высоко‚ под соединитель сооружают опору.

Если гофра будет провисать‚ в ней появится «карман»‚ где произойдет накапливание отложений. Это может привести к разрыву стенок соединителя. Предупредить такое последствие помогут подставки или вспомогательные хомуты

Когда принято решение об установке защитного экрана для маскировки коммуникаций, а отгороженное пространство использовать, как место для хранения разных мелочей, не забывайте о том, что тяжелым предметом можно повредить гофру.

Перед тем как монтировать пластиковую гофру на унитаз, учитывают то, что изделие стандартных размеров не позволяет установить его впритык к стене. Здесь лучше применить эксцентрик.

Нельзя забывать и об сантехнических нормах при выборе уклона. Нельзя поворачивать армированную трубу под прямым углом. Если прибор занимает нестандартное положение, применяют соединительный элемент со смещением.

Прежде чем начать работу следует убедиться, что гофра подходит по параметрам. Нужно проверить ее и на отсутствие трещин. Если вместе с гофрированной трубой предполагается и замена унитаза то ее надевают еще до установки сантехники

Гофра может компенсировать довольно значительное смещение. Благодаря ей‚ прибор можно сместить максимум на 200 мм. А также его можно развернуть на какой угодно угол. Для этого применяют такой вариант‚ как последовательное соединение двух гофрированных труб.

На угол, под которым изогнута гофра‚ нужно обратить особое внимание. При большом пережиме слив не может осуществляться эффективно

В дополнение ко всему в месте пережима гофра может треснуть.

Подготовительные работы к монтажу

Независимо от того, что будет покрывать пол (плитка или обычная стяжка), требуется выждать время для подсыхания смеси на поверхности пола. На это потребуется примерно неделя. Это обусловлено тем, что фиксация унитаза производится посредством крепежей и дюбелей, под которые необходимо надежное и твердое основание. В данной ситуации подобным основанием станет выступать затвердевший раствор.

Далее следует подготовить принимающие участие в процессе установки коммуникации. Участок, где будет происходить подключение слива, нужно заблаговременно очистить от разных загрязнений и солевых отложений. Иначе не получится соединить унитаз с канализационным стояком так, как нужно. То есть уголок или гофра в отводном стакане плотно не сядет, и обязательно появится течь.

Еще в точке подключения сливного бачка следует поставить кран, дабы было возможность производить ремонтно-очистительные работы с неполным отключением воды.

Что выбрать?

По своим техническим данным и показателям системы вентиляции подразделяют на вентиляции:

• Приточного типа – осуществляется забор и очистка воздуха с улицы и его поступление в жилые помещения.
• Вытяжного типа – отработанный воздушное пространство забирается из помещений и выводится на улицу. Приток осуществляется через дополнительные каналы благодаря отличию в давлении.
• Рекуперационного типа – в то время, когда часть воздуха из помещений опять возвращается, дабы не допустить громадные потери тепла.
• направляться типа – в то время, когда циркуляция и обмен осуществляется между всеми помещениями, а не каждым в отдельности.

По методу монтажа они смогут быть:

• канальными;
• бесканальными.

По методу перемещения воздушных масс:

• естественной циркуляции – объемы заменяются благодаря действию физических законов;
• принудительной – в дело вступают вентиляторы, каковые встраиваются в сами каналы либо в отдельные блоки;
• смешанной – объединяет в себе два прошлых варианта.

Вывод

Не хотите, чтобы в ваш санузел проникали неприятные канализационные запахи, значит, необходимо установить фановую трубу. Ее монтаж можно проводить самостоятельно, предварительно проконсультировавшись со специалистами. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
