Пошаговая инструкция сборки тумбы под духовой шкаф

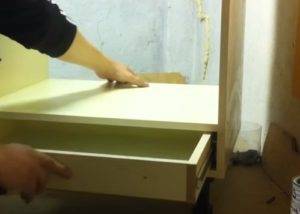

Когда будут нарезаны фрагменты тумбы, приступайте к изготовлению шкафа:

1. Торцы деталей, которые будут видны, проклейте торцевой лентой с помощью утюга.

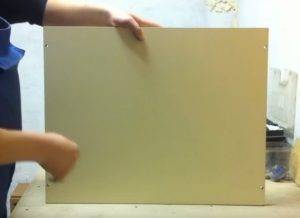

2. На боковинах нанесите разметку отверстий под конфирматы и шканты.
3. Дрелью просверлите посадочные места для шкантов.
4. Конфирматным сверлом сделайте гнёзда в местах соединений боковых стоек с горизонтальными панелями.
5. Закрепите на боковинах шариковые выдвижные консоли.
6. Вверните воротком конфирматы, соединив все фрагменты в единый корпус.
7. Закройте шляпки еврошурупов пластиковыми заглушками.
8. С задней стороны тумбы прибейте гвоздиками планку из ЛДВП в отделении для ящика.

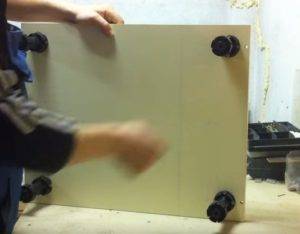

9. К днищу шкафа прикрутите шурупами ножки.

Готовим боковые стенкиРазмечаем линии крепления и сверлим отверстия под дно ящикаВыставляем направляющую ящикаКрепим направляющие выдвижного ящикаСверлим отверстия под ножкиКрепим ножки ящика с отступом в 5 см от краев на саморезы 3,5х16 мм.Ставим дно на ребро, совмещаем с ним боковую сторону и прикручиваем боковые стенки.Вставляем перегородку, на которой будет стоять духовой шкаф.Тумба почти готоваВставляем готовый ящик на своё место

Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

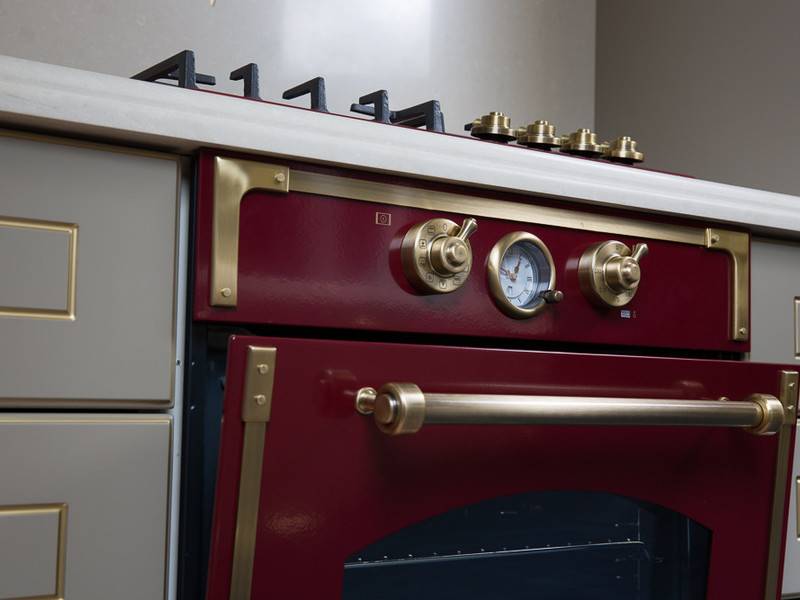

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

• Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
• Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
• Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
• Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Как видите, при желании установить и подключить своими руками новую духовку или варочную панель можно. Проще всего это сделать, если она работает от электрической сети. А вот газовые приборы своими руками устанавливать рекомендуется лишь тогда, когда вы имеете опыт работы с подобными приборами. А вот новичкам лучше обратиться к специалистам по установке.

Выбор места размещения

Определение места установки духовки проводим вдумчиво, ответственно. Отведенная зона должна соответствовать всем критериям пожарной безопасности. Выделенный участок должен иметь условия для долговечного, беспроблемного функционирования кухонного агрегата.

Размещаем прибор так, чтобы он не затруднял работу иных бытовых приборов. Учитываем аспекты:

• материал смежных элементов мебели, контактирующих с духовкой, должен обладать термостойкостью выше 120°C;
• не допускается монтаж духового шкафа рядом с холодильным оборудованием без дополнительной изоляции;
• электроприбор располагаем вдали от мойки;
• обеспечиваем нормальную циркуляцию воздушных масс путем наличия зазора не менее 5 см между задней, боковыми панелями духовки и иными кухонными предметами;
• помещение, в котором установлены газовые агрегаты, должно хорошо вентилироваться;
• правила установки духового шкафа, работающего на газе, запрещают тройное разветвление газового стояка;

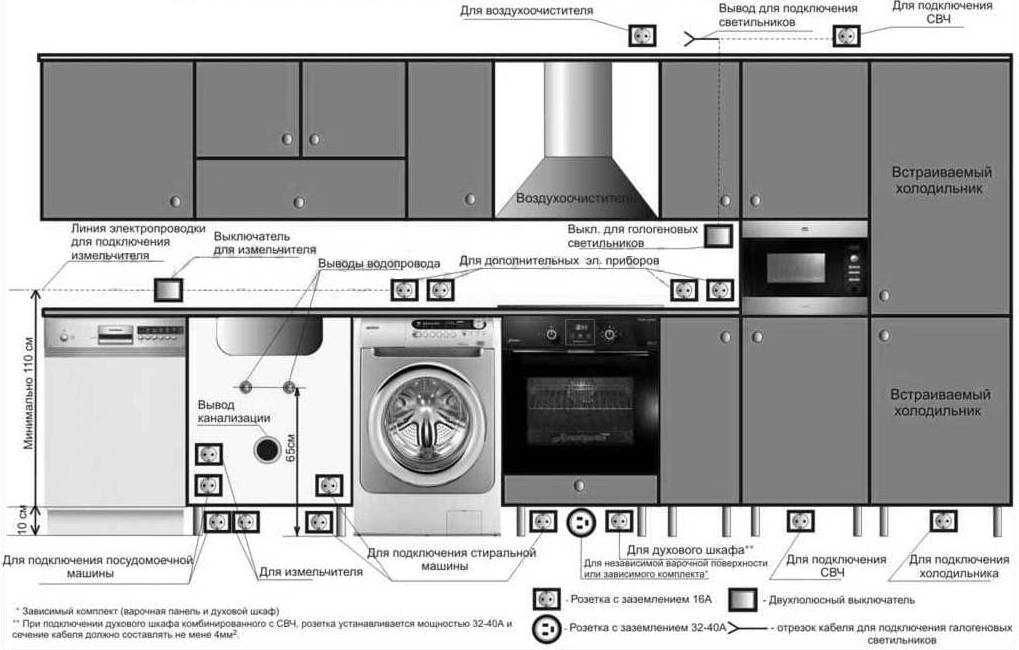

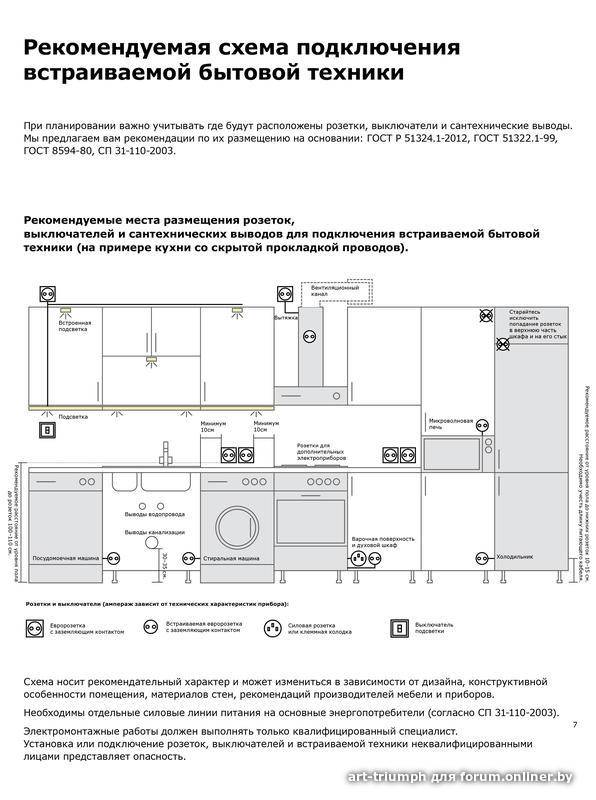

• электропитание кухни должна обеспечивать отдельная трасса от распределительного щита;
• розетка должна иметь заземление, номинал – не менее 16 ампер, степень защиты – не ниже IP44, расстояние от пола – минимум 30см и не выше 90 см.

Изображение взято с https://www.youtube.com/watch?v=3w0N8mCf1pE&t=98s

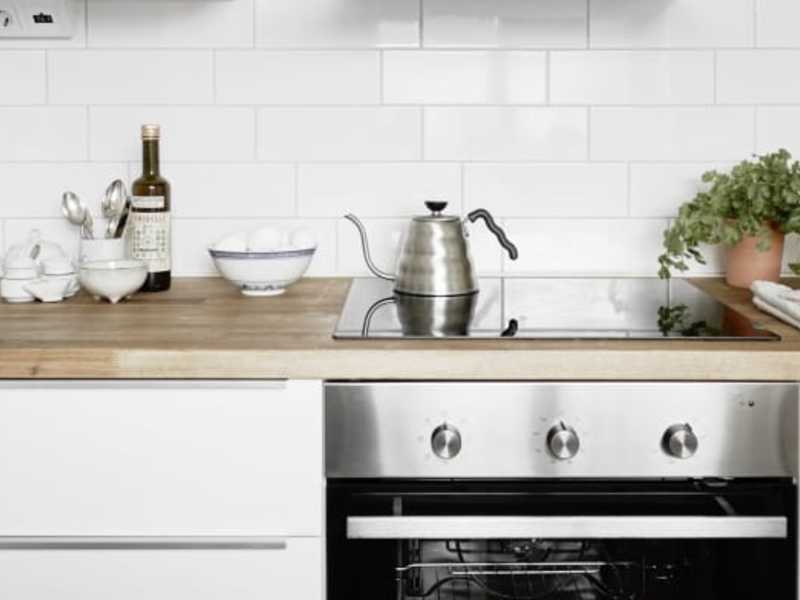

Под рабочей или варочной поверхностью

Такой встраиваемый духовой шкаф, установленный под столешницу либо варочную панель, имеет одно весомое преимущество. Этот вариант – подходящее решение для маленьких помещений. Дизайн такой кухни выглядит стильно, лаконично.

Чтобы разместить прибор в пространство под рабочей поверхностью, выполняем шаги:

• подготавливаем нишу, убеждаемся в отсутствии перекосов верхней и боковых стенок тумбы;
• во избежание сколов по внутренним краям отсека прикрепляем эластичные защитные полосы;
• для предотвращения набухания, расслаивания материала гарнитура обрабатываем краевые элементы влагостойким герметиком;
• в подготовленную зону располагаем агрегат.

В шкафах-колоннах

Такой способ размещения духовки подходит для просторных кухонь. Агрегат размещают на уровне глаз, что позволяет контролировать процесс готовки. Монтаж в шкафы-колонны удобен тем, что хозяйке не нужно наклоняться при использовании прибора. Недостаток – габаритный предмет, расположенный на обозрении, смотрится громоздко в маленьком помещении. Преимущества тоже есть – предотвращение травматизма малышей благодаря невозможности дотянуться до работающего электроприбора.

Изображение взято с https://www.youtube.com/watch?v=B5dQNcyCIn8

В высокую кухонную тумбу

Интересное решение в современном интерьере – монтаж электродуховки в тумбочку верхнего ряда гарнитура. Такой способ упрощает эксплуатацию прибора. Плюсы:

• не надо наклоняться при готовке;
• недоступность для малышей;
• простота размещения посуды.

Перед установкой убеждаемся, что мебельная конструкция достаточная крепкая, чтобы выдержать вес агрегата.

В остров

В просторной кухне с организованным островом можно поставить духовку под столешницу. Минус – решение неудобно для хозяек, которые часто пользуются прибором. Перед тем, как окончательно подключить электрический духовой шкаф, решите, с какой стороны удобнее подходить к прибору с точки зрения правила рабочего треугольника (чтобы совершать минимум движений между основными зонами).

В углу

Способ разумно использовать маленькую площадь – разместить электроприбор в угловой части гарнитура. Кухонный агрегат можно монтировать на любой высоте, чтобы обеспечить удобство, функциональность. Некоторые располагают духовку в углу над посудомоечной или стиральной машиной. Такой ход сэкономит пространство. Однако специалисты не советуют размещать в непосредственной близости нагревательную технику и устройство, работающее с водой.

Photo by Rooky Yootz

Советы по выбору газового шланга

Простой по сути и не требующий особого мастерства, но очень ответственный момент – присоединение газовой духовки к трубе, подающей в квартиру или дом топливо

Здесь важно и правильно выбрать шланг-подводку, и герметично соединить его с духовкой и трубой

Если вы не уверены в своих силах, лучше доверьте подключение сотруднику Горгаза. Он и установит проводку, и тут же проверит ее на исправность, а соединения – на герметичность

Вызывая мастера, можно поинтересоваться, какой газовый шланг лучше выбрать.

Сегодня в магазинах можно встретить изделия, различные по материалу изготовления:

• недорогие резинотканевые подводки со сроком эксплуатации до 5 лет;
• резиновые шланги в металлической оплетке, надежные и готовые к монтажу;
• двухслойные армированные ПВХ шланги;
• сильфонные трубки.

Могут предложить и кислородный шланг – вроде бы прочный и надежный, но не соглашайтесь. Эти изделия уже запрещены к использованию по ряду причин, и одна из них актуальна именно для кухни. Материал шланга разрушается при попадании жира, а это – вероятность утечки газа со всеми трагическими последствиями.

Несколько советов по выбору:

Не забудьте вместе со шлангом купить диэлектрик на газовую трубу и отсекающий кран – если он еще не установлен. Учтите, что для монтажа крана придется перекрывать магистраль, то есть вызывать работника газовой службы.

Монтаж духовки электрической

Традиционный способ установки духовки — это изготовления специальной тумбы, хотя вы можете встретить много вариантов установки духовок в пеналы совместно с другой встраиваемой техникой.


Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

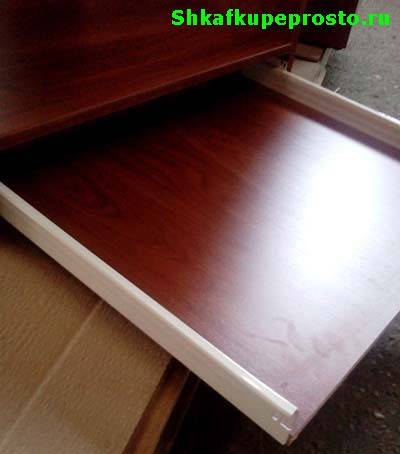

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Остаётся только подключить плиту к розетке и установить в корпус. Корпус электрической духовки крепится саморезами к торцам корпуса для духовки через штатные отверстия.

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

Читайте далее: С чего начинается кухня Сборка кухни своими руками Проект кухни своими руками Соединение столешниц под прямым углом Профессиональные секреты надежной кухни Пристеночный бортик или кухонный плинтус – назначение, установка Как выбрать и установить вытяжку на кухне Как сделать простой обеденный стол Установка газовой варочной поверхности и духовки электрической своими руками Как сделать, чтобы дверки закрывались плавно и без стука Как сделать шкаф для сушки посуды своими руками

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока

Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления

Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

• Зависимым, то есть установленным совместно с варочной поверхностью;
• Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

Установка духового шкафа своими руками может осуществляться двумя способами:

1. Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

1. Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

Купить духовку и кухонный модуль под нее можно в такой последовательности:

1. Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

1. Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Алгоритм как подключить комбинированную плиту в квартире

Если у вас до этого стояла электрическая плита, то изначально потребуется заключить договор на поставку газа. Чтобы это осуществить, необходимо предоставить в службу газового хозяйства следующие документы:

• подтверждение собственности;
• техпаспорт на жилое помещение (квартиру);
• справка о составе семьи;
• договор на техобслуживание;
• паспорт на газовый счётчик;
• абонентская книжка.

Однако самостоятельно подключение плиты к газопроводу запрещено на законодательном уровне

Если газовая служба при проверке заметит это нарушение, то наложит штраф и может расторгнуть договор на поставку газа. Тем не менее можно соединить плиту с газовой магистралью и электросетью, но не включать, а вызвать мастера, который проверит все соединения и даст добро на подключение. Такой способ позволяет сэкономить деньги на услугах от Горгаза, но без навыков в подобное работе или при халатном подходе к тому делу лучше не лезть.

Если вы решили всё-таки самостоятельно осуществить подключение, то лучше не отклоняться от следующего алгоритма действий:

1. Провести силовую линию и установить розетку с заземлением рядом с предполагаемым местом расположения печи.
2. Установить плиту на ровной поверхности либо отрегулировать высоту ножек с помощью уровня. Наклонная поверхность не позволит еде готовиться равномерно.
3. Резьба гибкого шланга обматывается лентой ФУМ, после чего подключается к газовой трубе и затягивается ключом.
4. Аналогично шланг подключается к прибору.
5. Подключение устройства к электросети. Электрики советуют напрямую этого не делать, а только через розетку.
6. Проверить герметичность соединений густым мыльным раствором под наблюдением мастера, тем самым сделав своё самостоятельное подключение законным.
7. Проверить работоспособность конфорок и духового шкафа.

Самостоятельное подключение любой газовой техники – дело небезопасное, поэтому очень важно отнестись к этому делу предельно внимательно, не пренебрегая проверкой каждого соединения. Экономия пяти минут в дальнейшем может обойтись очень дорого

Безопасность прежде всего

Утечка бытового газа – исключительно опасная ситуация, которая может привести к серьезному отравлению, взрыву, порче имущества и гибели людей. Такое случается нечасто, а причина у несчастий обычно общая – ошибки при подключении приборов и нарушение условий их эксплуатации.

Свод правил и норм безопасности сводится к тому, чтобы все соединения газовых трубы и приборов были герметичными, количество таких узлов необходимо сделать минимальным. Изучив правила установки газовых бытовых приборов, с такой задачей справится даже домашний умелец.

Качественная техника стоит недешево, поэтому не стоит экономить на правильном подключении прибора. Монтажные работы обойдутся примерно в 2000 рублей с учетом материалов

В ходе работ необходимо соблюсти порядок действий при подключении оборудования, использовать подходящие материалы, точно следовать инструкциям. По окончании работ выполняется проверка всех соединений. Соблюдение правил позволит получить необходимый результат – безопасно установленную и подключенную газовую духовку.

При установке встраиваемого газового духового шкафа своими руками самое распространенное нарушение – использование тройника для газовой трубы, к которой уже подключена варочная панель.

Неопытные мастера считают, что если это работает с водопроводом, то и для системы подачи газа сгодится. В результате получается три соединения, которые необходимо тщательно уплотнить.

По правилам подключение духовки и варочной панели следует выполнять отдельно, подводя к каждому прибору его собственную трубу. Количество соединений в этом случае уменьшится до двух.

На практике использование тройника может быть вполне безопасным

Если резьба правильно загерметизирована, не так уж важно, два соединения выполнено при подключении или три

Нельзя подключать газовые приборы через тройник, без использования диэлектрической прокладки и отсекающего крана для каждого отдельного потребителя

Но этот способ противоречит существующим правилам установки газового духового шкафа. Если во время проверки представитель газовой службы обнаружит такой тройник, владельцам квартиры или дома грозит совершенно законный штраф.

Поэтому с самого начала необходимо учесть этот момент, чтобы подключить духовку правильно. Кроме того, следует использовать диэлектрическую прокладку, а также поставить отсекающий кран для каждого прибора, потребляющего газ.

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 –  распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

• Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
• Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
• Внутренние поверхности, расположенные за дверцей.
• Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

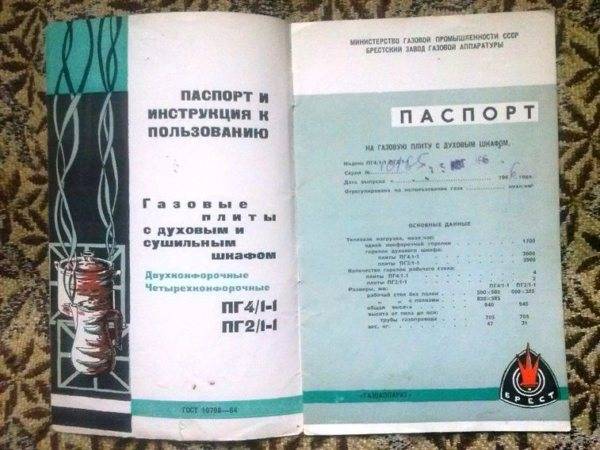

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

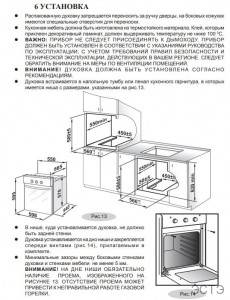

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

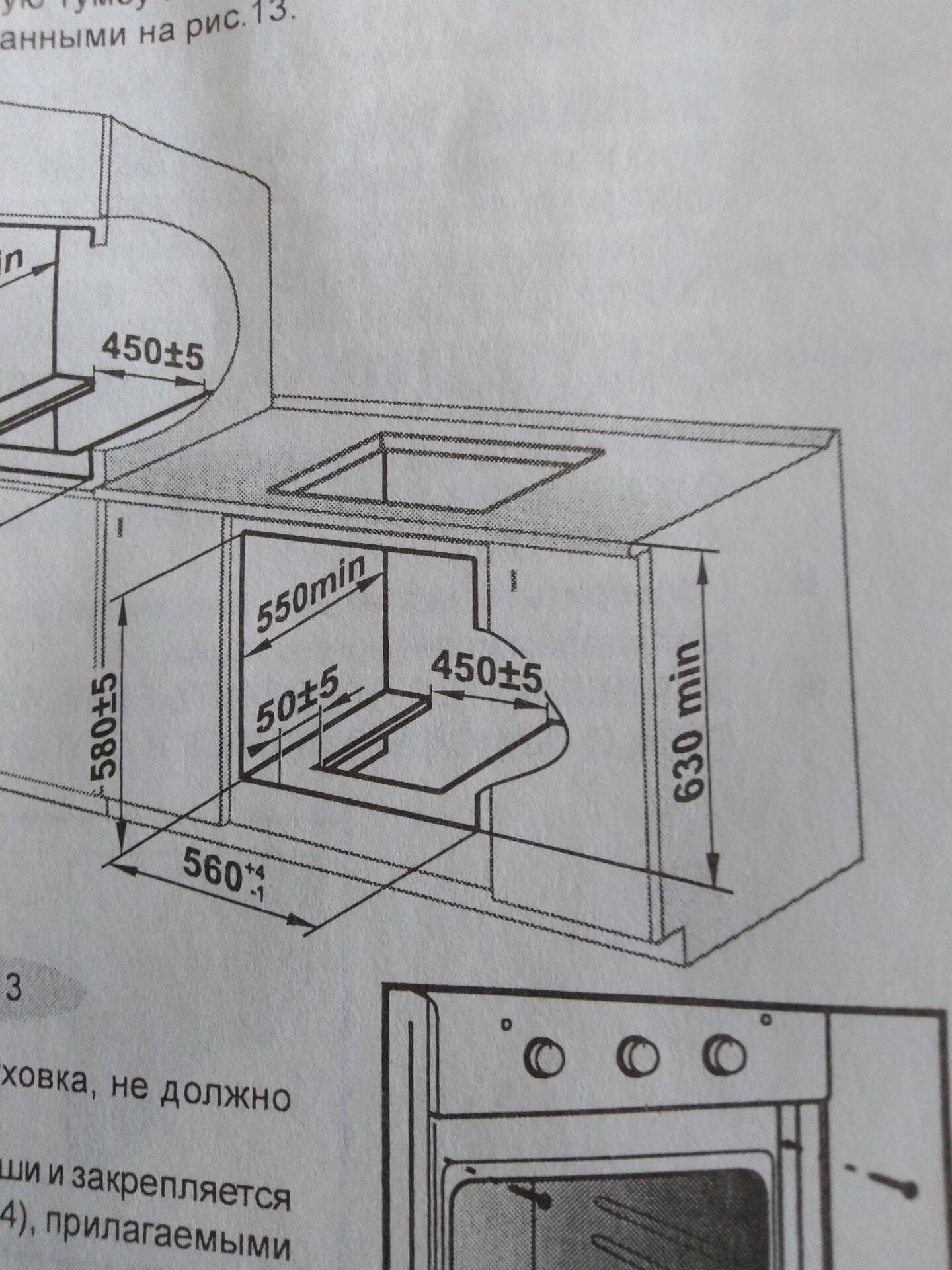

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

• отвертка;
• газовый ключ;
• разводной ключ;
• фум-лента;
• мыльный раствор.

По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

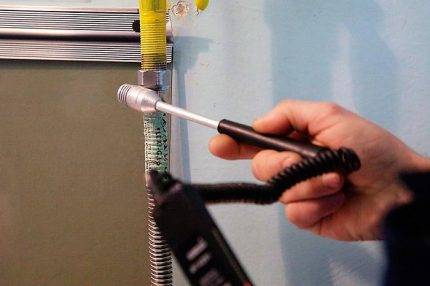

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.

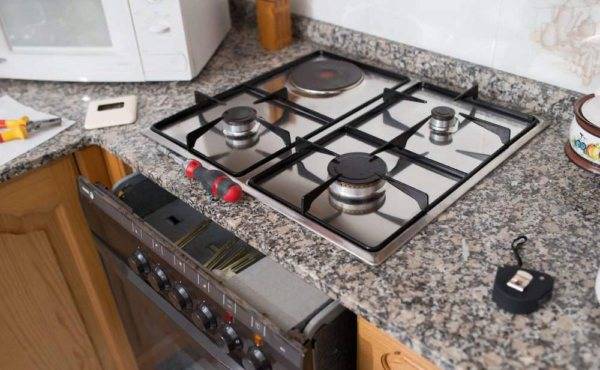

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Куда обращаться при подключении газовой плиты?

Если при ремонте на кухне или по другим причинам потребовалось поменять старую плиту на другую модель, то придется сделать следующее:

• приобрести устройство;
• вызвать специалистов компании, у которых в обязательном порядке должно быть разрешение на монтаж газового оборудования в жилых объектах.

При желании можно вызвать частного мастера или сотрудника компании, поставляющей газ. Но после завершения монтажа потребуется внести новое оборудование в реестр «Госгаза». При этом сотрудники частных организаций, которые работают по официальной лицензии, тоже имеют право вносить записи в технический паспорт устройства. Тем не менее, будет целесообразно вызвать именно сотрудника «Госгаза», ведь это упростит процесс.

Монтаж газового оборудования проводится только квалифицированными мастерами

Отметим, что существуют государственные программы, благодаря которым в некоторых регионах нашей страны осуществляется постепенная замена газовых плит. Это необходимо для полной модернизации оборудования и безопасности жителей, поэтому часто программы спонсируются из бюджета.

В каких случаях следует рассчитывать на льготную или бесплатную замену газового оборудования:

• если плита не принадлежит владельцам квартиры, а находится в собственности у соответствующей организации;
• когда владелец квартиры имеет звание героя или является участником ВОВ;
• плиты иногда меняют пенсионерам, которые не имеют дополнительных льготных выплат;
• частично или полностью могут оплатить установку плит малоимущим семьям, которые имеют доход ниже прожиточного минимума;
• оборудование устанавливают жильцам квартир, которые находятся в собственности у государства.

Для того, чтобы получить бесплатную плиту, необходимо обратиться в «Госгаз» с пакетом документов, подтверждающих право на льготу

Цены на популярные модели газовых плит

Газовая плита

Для каждого устройства составляют специальную ведомость, где будет отображаться следующее:

• поломки;
• срок использования оборудования.

После изучения профилактических проверок за прошлые года, специалист приступает к составлению документации. Затем потребуется отправить заявку на установку оборудования в соответствующие органы, где после одобрения запроса поставят в очередь.

Так выглядит документация, которую заполняет мастер после проведения монтажа

Если планируется самостоятельно заменить оборудование, то необходимо сделать следующее:

1. Отправить запрос в городскую газовую службу с просьбой дать разрешение на замену плиты. После чего сотрудники организации отправят по адресу мастера, который заранее оценит сложность и стоимость монтажа.
2. После получения счета необходимо оплатить услуги специалиста и договориться с ним об удобном времени.
3. Если вы планируете подключить плиту самостоятельно, то на такие действия тоже потребуется получить разрешение.

После монтажа, в паспорте оставляют отметки
