Что делать с обратной тягой в дымоходе?

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Способы проверки дымохода

Чтобы нивелировать потенциальные риски использования неисправного оборудования, важно следить за наличием тяги. Предлагаются следующие методы проверки:

• визуальные народные способы. Лист тонкой легкой бумаги (подойдет туалетная), приближаемый к дымоходу, станет индикатором наличия и интенсивности тяги. Этот показатель повышается по мере того, чем сильнее отклоняется бумага под потоком ветра. Такие же сведения поможет получить дым – подожженный свернутый лист или сигарету подносят к каналу;
• использование анемометра. Данный прибор также называют ветрометром, его применяют для выяснения скорости движения газов. Современные вариации могут точно показать значение тяги, эта информация поможет сделать обоснованный вывод о своевременности и целесообразности запуска отопительной системы, газового оборудования. Единственный недостаток методики – дороговизна качественных измерительных приборов;
• механический способ поиска засоров. Одной из самых частых проблем с выводом потоков дыма является образование пробки в трубах. В таких условиях удобным приспособлением станет металлический шар, его обвязывают веревкой и спускают вниз из верхней точки канала. Если связка беспрепятственно опустилась до конца дымохода, значит, он не нуждается в чистке, затрудненный отвод газов может быть вызван недостаточной шириной или длиной трубы.

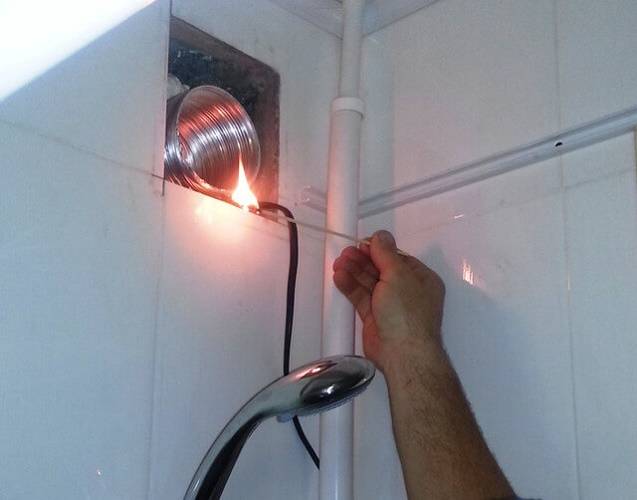

Проверить тягу в дымоходе можно листом бумаге

Если позволяет конструкция сооружения, можно выявить засор посредством визуального осмотра.

Как выявить проблему с тягой

Не всегда можно увидеть дым в помещении, хотя именно он является следствием отсутствия нормальной тяги в печах, каминах, жидко- и твердотопливных котлах. С газовым оборудованием дело обстоит немного сложнее, но современная автоматика способна выявить начавшиеся неприятности и вовремя отключить котел. За эту опцию отвечают датчики по дыму, или дымовые приборы безопасности.

Точные результаты способен показать анемометр – специальный прибор, измеряющий силу движения воздушных масс. Нормальной считается тяга в пределах 10-20Па

Но он имеет свои недостатки, заключающиеся в высокой стоимости измерителя и невозможность определения направления перемещения потока воздуха, что особенно важно при скорости его движения до одного метра в секунду

Увидеть появление обратной тяги до начала ее физического ощущения можно по задымляемому стеклу топочной дверки. Если же таковое отсутствует, то только просачивающийся сквозь щели дым даст понять о надвигающейся проблеме. Но угарный газ опасен тем, что может пагубно воздействовать на организм человека практически незаметно, особенно когда тот находится в спящем состоянии. Интересно, что наши предки умудрялись топить дома и бани по-черному. Наверное, они умели хорошо продумывать вопросы вентиляции, хотя печальные случаи гибели целых семей происходили в деревнях достаточно часто.

Существует и другой подвох, связанный с сильной тягой. Она ведет к неэффективному использованию топливных ресурсов. Визуально это определяется белесым цветом пламени, а на слух – гулом в дымовой трубе. Устранить подобный казус не сложно. Чтобы не отапливать улицу, потребуется лишь уменьшить тягу, прикрыв, к примеру, заслонку. «Правильное» пламя имеет золотисто-желтый цвет.

Колонка отключается после непродолжительной работы.

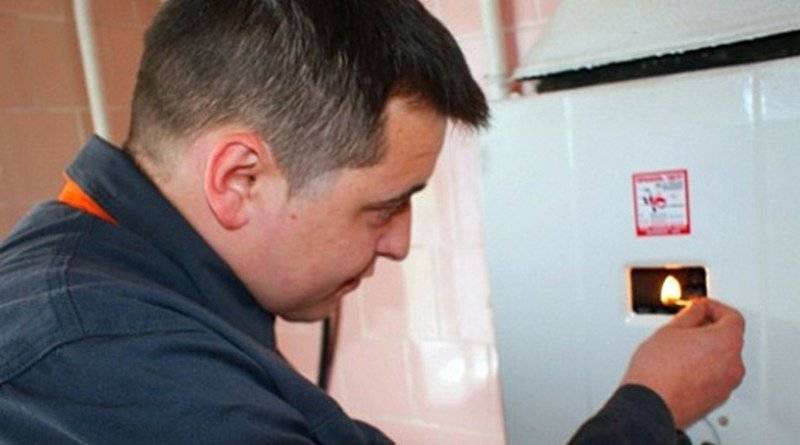

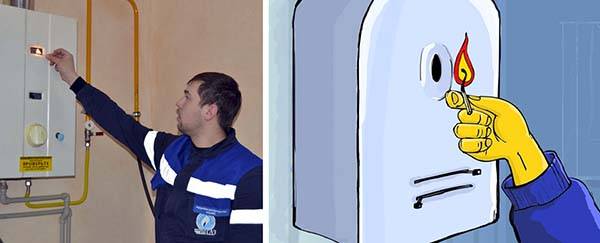

Скорее всего, сработал датчик тяги. Проверьте тягу дымохода, поднеся зажженную свечу.

При хорошей тяге (фото выше) свеча должна затухнуть. Если свеча даже не отклоняется в сторону дымоотвода, нужно его прочистить. Кроме этого, проверьте герметизацию труб, если есть зазоры между коленами, уплотните их. Это не относится к модели 23-6L, так как он имеет малую мощность и не нуждается в установке дымохода, для его работы достаточно открытой форточки или окна.

Фактором отключения может стать сработка защиты от перегрева, если выходная температура более 77 градусов. Нужно закрыть вентиль горячей воды, колонка отключится, снизить температуру ручками управления — уменьшить давление газа или вентилем сильнее выкрутить горячую воду. Включать можно через 1-2 минуты.

Второй по частоте повторения может стать нарушение целостности мембраны водяного узла, может порваться, либо деформироваться — замените ее.

Отключение может вызывать и нарушение контакта датчика пламени, либо то, что электрод датчика соприкасается с деталями горелки или не достает до пламени. Требуется восстановление контакта с датчиком, регулировка положения электрода.

Не высвечивается показание температуры на дисплее. Могут быть

Что представляет собой дымовая тяга?

Для обеспечения нормальной тяги важно, чтобы дымоходный канал функционировал в полноценном режиме. Если произойдут какие-либо сбои, топливо сгорает не до конца

В результате этого явления, в области топки скапливается много дыма. Когда его собирается определенное количество и после этого он начинает выделяться в свободное пространство, которым и является помещение. Безусловно, едкий дым очень вреден для здоровья человека.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Когда в доме отсутствует искусственная вентиляция, воздушные массы проявляют себя так:

• воздух по умолчанию движется в ту сторону, где его ожидает наименьшее сопротивление;
• при появлении аэродинамической “помощи”, представленной как удлиненный “коридор”, скорость, с которой движется воздух возрастает. Он принудительно направляются в ту сторону, где их ждет свободный участок.

Дымоходы и трубы как раз и выступают в роли этих коридоров. Это рукотворный вариант для создания принудительной тяги для вытяжки продуктов горения из здания:

1. Вследствии конкретных инженерных расчетов труба печи, колонки или котла имеют такие параметры, чтобы образовался аэродинамический направленный поток воздуха дымовых газов.
2. Тяга образуется по причине того, что давление воздуха внутри печи и снаружи — отличается.

Нарушение тяги — это не результат того, что дымоход выполнен не должным образом и имеет недочеты. Обратное движение воздушных потоков может случиться, даже если вы используете самую новую и дорогую технику.

Возникновение обратной тяги

Тягой называют направленное движение воздуха по дымоходу или другому каналу. Еще со школьной скамьи нам известно, что обусловлено такое движение разницей температур или перепадами атмосферного давления, поскольку плотность теплого воздуха меньше, чем холодного, и возникает такое явление, как тяга, заставляющее двигаться воздушные потоки.

Если такой процесс осуществляется без помощи дополнительных устройств или приборов, то его называют естественной тягой. Когда потоки воздуха разворачиваются и начинают двигаться в обратном направлении, и возникает обратная тяга в дымоходе. Что делать в таких ситуациях, зависит от многих условий. В первую очередь следует понимать, что разрежение происходит за счет наличие в помещении источников естественной вентиляции. Чтобы избежать задымления помещения, полезно знать и какой именно объем воздуха выходит из комнаты, ведь столько же должно и поступить в нее. При правильной работе тяги ее легко можно контролировать, снижая затраты на отопление и повышая качество обогрева.

Интересно, что даже при правильном устройстве дымохода в частном доме может возникать краткосрочное появление обратной тяги, называемое опрокидыванием. Причинами чаще всего являются неблагоприятные погодные условия, и эффект сохраняется не долгое время.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

• в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ,
• в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

• изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме,
• обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок,
• засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка,
• сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.

Разновидности и принцип работы датчиков

Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки » мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.

Датчик тяги

Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.

Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.

В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.

Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.

Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.

Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.

Как только работа приходит в норму, пластина возвращается в исходное положение.

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.

При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.

Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.

Датчик перегрева

Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.

Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:

• при чрезмерном нагреве воды;
• при неисправности самого сенсора, нарушении проводки;
• при плохом контакте с местом установки.

При поломке термореле на дисплее котла или колонки может высветиться код ошибки.

Датчики пламени и ионизации

Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.

Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.

Когда он может сработать:

• при нарушении в подаче воздух-топливо;
• при засоре клапана или электрода;
• при загрязнении элементов розжига.

Датчик протока воды

Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.

Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.

Причины плохой тяги

Для начала нужно разобраться, почему плохая тяга в печи. Проблемы могут возникнуть и с самого начала, и в процессе эксплуатации. Ниже приведены наиболее распространенные причины:

1. Засорение канала (сажей на стенках или всяческим упавшим с улицы мусором).
2. Ошибки на этапе строительства (большое количество отводов и горизонтальных участков влечет за собой увеличение потерь давления по длине канала; кроме того, труба должна быть одного диаметра по всей длине для равномерной скорости, отчего зависит образование застоев сажи).
3. Негерметичность стыков трубопровода (она может возникнуть как на этапе строительства, так и со временем, так что периодически необходимо проверять качество канала).

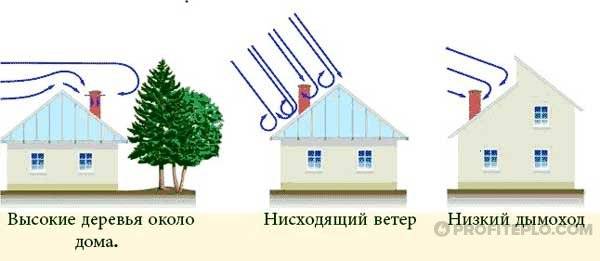

4. Ветровой подпор (часто именно из-за ветра возникает временное опрокидывание тяги, поэтому желательно очень тщательно выбирать место установки дымоходной трубы).
5. Неправильно подобранный диаметр канала относительно мощности печки.
6. Недостаток приточного воздуха.

Для контроля над чистотой дымового канала, на вертикальной части трубы снизу можно смонтировать кусок трубы с заглушкой, снимая периодически которую, можно избавляться от большей части скопившегося мусора.

Конструкция дымохода

Расположение дымохода на крыше здания очень важно для корректной работы печи. Ранее в статье уже упоминалось, что высота дымовой трубы должна быть не менее 500 мм. Но это только общие указания, касающиеся плоской крыши, на самом деле, высота дымохода зависит от расстояния до конька и высоких близлежащих зданий

Ниже приведены несколько главных правил по высоте дымохода:

Но это только общие указания, касающиеся плоской крыши, на самом деле, высота дымохода зависит от расстояния до конька и высоких близлежащих зданий. Ниже приведены несколько главных правил по высоте дымохода:

• Если расстояние до конька здания менее 1,5 метров — высота дымохода также должна составлять минимум 0,5 метра.
• Если дымоход расположен на расстоянии от 1,5 до 3 метров от конька — его делают не ниже конька, независимо от высоты.
• Если же дымовая труба находится более чем в трех метрах от конька — то должна быть не ниже линии, проведенной от конька под углом 10 градусов к горизонту.
• Если пристроены более высокие здания — трубу необходимо выводить выше них.
• Если рядом с дымоходами расположены вытяжные каналы — высоту вытяжки следует принимать не менее высоты этих труб.

Нарушение вентиляции

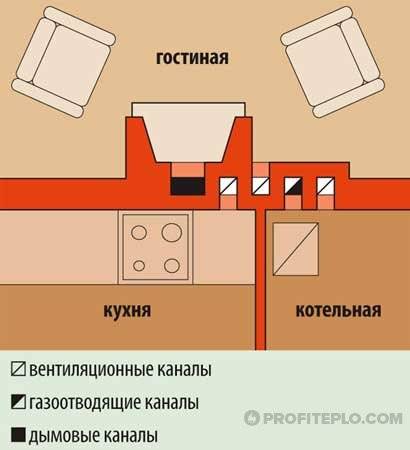

На вентиляции стоит остановиться подробнее. Если об остальных проблемах большинство людей знают или догадываются, то про вентиляцию обычно забывают. Часто проблемы возникают из-за второго этажа в бане, например, когда выброс продуктов горения расположен слишком близко к окнам второго этажа. Встречающиеся потоки воздуха создают избыточное давление, что мешает нормальной тяге.

Часто забывают и о вентиляции в самой котельной. Сейчас везде стоят пластиковые окна, которые очень герметичны и совсем не пропускают наружный воздух. Если они закрыты и нет никаких приточных отверстий, то при горении печки через какой-то промежуток времени в комнате возникнет критическое разряжение, и небольшие потоки воздуха будут периодически врываться через трубу. Это явление крайне неприятно и следует позаботиться о достаточной вентиляции заранее. В некоторых случаях естественной вентиляции недостаточно и требуется установить вентилятор, ведь с механическим побуждением воздухообмен проходит активней и недостатка в кислороде не будет.

Принцип работы

Тяга обеспечивает нормальное перемещение дыма по трубе вверх из области, где повышенный уровень давления, в место, где пониженный уровень давления. Газ, ввиду своих природных свойств, стремится в зону, где имеется наименьший уровень сопротивления, то есть на улицу. Движение дыма осуществляется в ускоренном режиме, который обеспечивается трубой, выступающий в качестве аэродинамического коридора. В ситуациях, когда скорость перемещения соответствует нормам, продукты сгоранию выводится наружу в полном объеме, обеспечивая при этом приток свежего воздуха. В случаях, когда тяга очень сильная, то большая часть тепла будет вылетать через трубу, к тому же огонь может периодически затухать за счет очень резкого притока воздуха. При отсутствии тяги разжечь печь или котел будет попросту невозможно, соответственно эффективность устройства будет нулевой.

Главным нюансом в данном вопросе выступает поддержанием нормального уровня давления в рукаве котла. Данный показатель должен варьироваться в пределах 10 — 20 Па. Точный показатель зависит от количества комнат, высоты здания, климатических условий.

Принцип действия дымохода

Дымоход необходим не только для печи или камина, если у вас в доме установлен газовый водонагреватель, то наличие дымоотводной трубы также является обязательным условием. Сам дымоход является средством, через которое выводятся отработанные газы, образующиеся в процессе горения. Если его нет, то они начинают поступать в жилое помещение. Это просто недопустимо, поскольку человек может легко отравиться, угарными газами, которые образовываются после сгорания топлива или газа. (См. также: Как почистить трубу дымохода)

Для того чтобы в жилое помещение не поступало, даже грамма отработанных газов, дымоход должен иметь очень хорошую тягу, за счет которой все отработанные вредные вещества и попадают в трубу.

Для измерения тяги есть специальный прибор анемометр. Его стоимость достаточно высока. Обычно его используют специалисты газовых служб, когда начинают проверку дымоходов в квартирах или частных домах. Для индивидуального использования покупать такой прибор, прямо скажем дороговато. Кроме того, можно воспользоваться и другими методами для того чтобы определить наличие тяги в дымоходе.

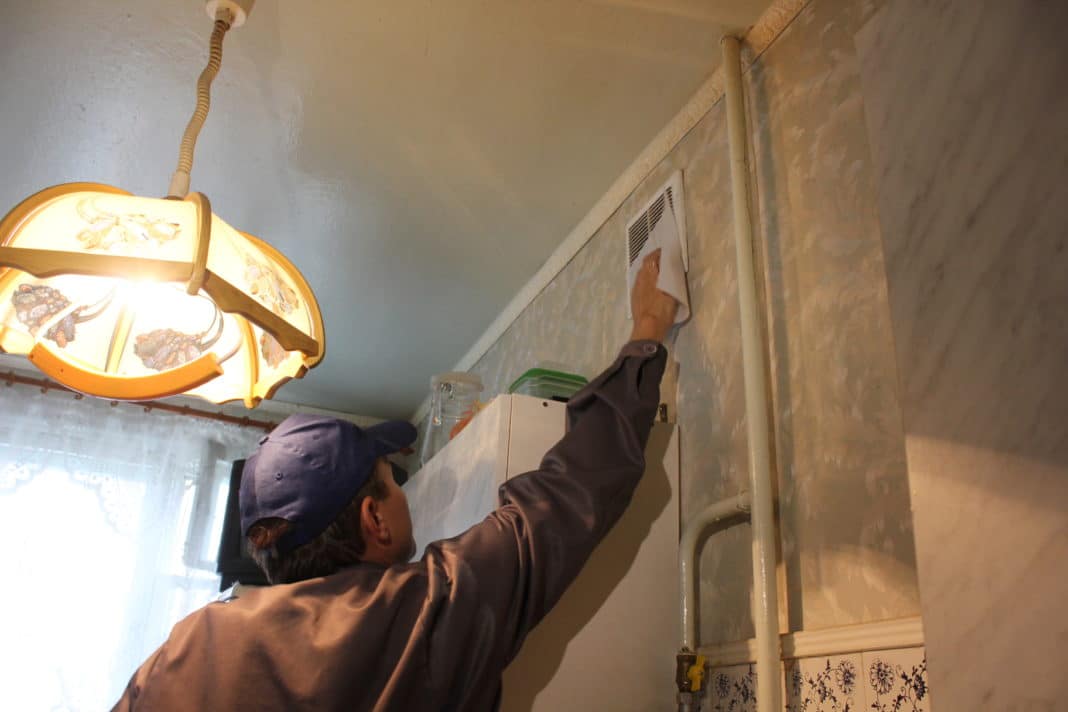

Обычно для этого используют самую обычную бумагу, которую поджигают и подносят к решетке дымохода. Если тяга есть, то пламя будет отклоняться в сторону дымохода. Вместо бумаги можно воспользоваться и спичками. (См. также: Карта сайта 2)

Что такое стабилизатор тяги

Стабилизатор тяги дымохода, или прерыватель — устройство вторичной подачи воздуха дозами, позволяющее поддерживать оптимальную тягу. Прерыватель имеет защитный клапан, который предотвращает возникновение избыточного давления.

Воспользовавшись следующими советами, можно избежать проблем с тягой в дымоходе:

• Если в дымоходе присутствует холодный воздух, то перед розжигом стоит сжечь пару разворотов газет. Холодный воздух нагреется, станет достаточно теплым, и при зажигании отопительного устройства не возникнет обратная тяга.
• Дымоход требует чистки трубы как минимум два раза за отопительный период (см. Как прочистить дымоход). Если пренебрегать правилами эксплуатации дымохода, он может элементарно засориться. Именно из-за этого сила тяга в дымоходе может уменьшиться, а также появляется возможность возникновения обратной тяги в дымоходе.

Теперь вы без труда сможете разобраться с неполадками в работе вашей отопительной системы.
