Плита с системой газ-контроль

Устройство и принцип работы

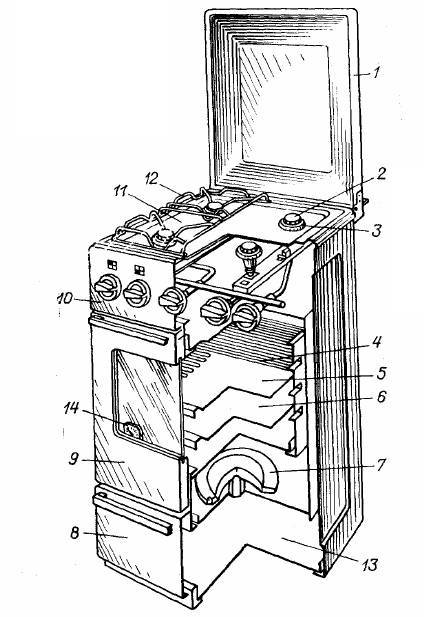

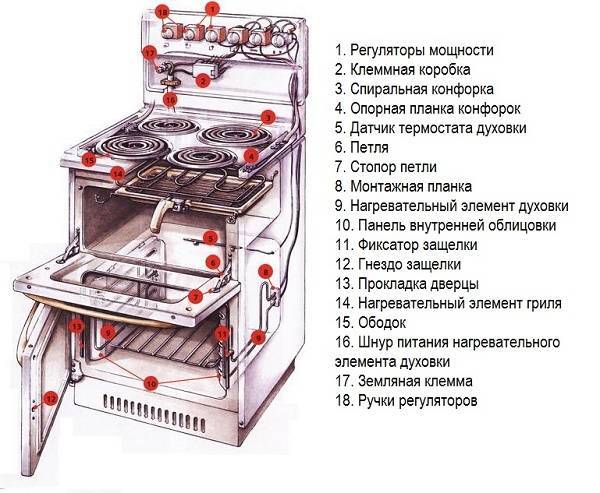

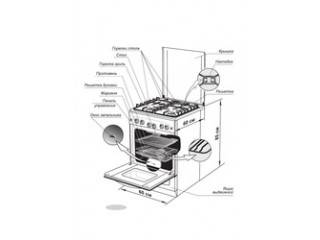

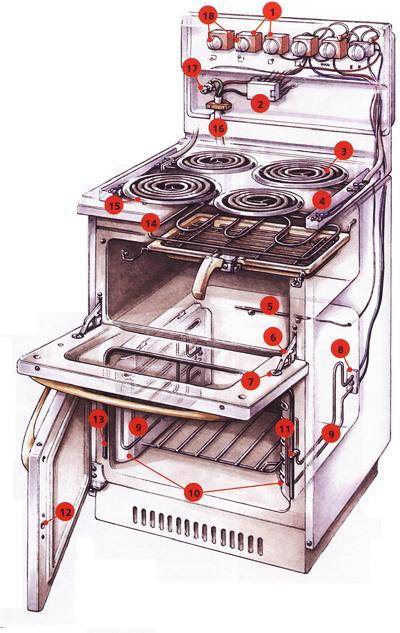

Конструкция любой газовой плиты мало отличается друг от друга, за исключением некоторых индивидуальных дополнений:

  1. Корпус — он выполнен из эмалированной стали, имеет довольно жесткую конструкцию.
  2. Рабочая поверхность — покрыта жаропрочной эмалью, в дорогих моделях она сделана из нержавеющей стали. Сверху для защиты конфорок располагается решетка из чугуна или эмалированной стали.
  3. Конфорки изготавливаются из различного материала от алюминия до керамики.
  4. Духовка предназначена для тепловой обработки продуктов, имеет отдельный термостат, в комбинированных моделях может быть электрической.
  5. Газовое оборудование с распределительными трубопроводами и запорными кранами.
  6. Автоматический розжиг.

В современных изделиях расположено несколько отдельных систем:

  1. Основная — это газовая, к ней относятся трубопроводы, поворотные переключатели, горелки, рассекатели и конфорки.
  2. Управление и контроль — процессоры, таймер, датчики системы газ-контроль, термопары и термометр.
  3. Электрическая — электроподжиг, гриль (в комбинированных устройствах), подсветка духовки.

Принцип действия

Основная работа основана на горении природного газа и температурной обработке продуктов питания. Регулирование газового потока в горелку осуществляется переключателями на панели управления. Голубое топливо, проходя по цилиндрической части горелки, смешивается с воздухом, образуя газовоздушную смесь.

Эта субстанция проходит через перфорации, которые имеет установленный сверху на цилиндр горелки рассекатель, затем выходит наружу и воспламеняется. Тепло от сгорания передается кухонной посуде, установленной на специальной решетке. Качественная конструкция системы позволяет осуществить полное сгорание газа — вот и весь принцип работы плиты.

Конфорки

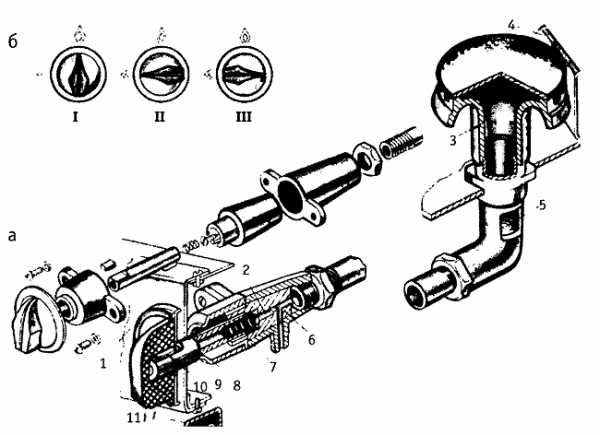

Горелки выполняют основную роль в процессе смешивания газа с воздухом и подачи его к конфорке, перфорации имеют разный диаметр: внутренний, скрытый от глаз ряд — малые размеры, а внешний, расположенный на головке сопла, намного больший. Новейшие аналогичные устройства имеют два или три ряда (Три короны) перфораций для быстрого нагрева. Каждая конфорка располагается не ближе 230 мм от соседнего устройства.

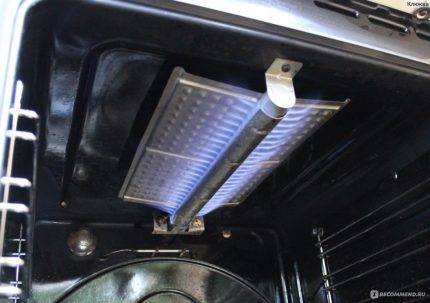

Духовка

Эти устройства подразделяются на два основных вида:

  1. Два режима нагрева — нижний осуществляет основная горелка, верхний при помощи гриля.
  2. Несколько режимов плюс конвекция — принудительная циркуляция раскаленного воздуха.

Во втором варианте используются дополнительные нагреватели, расположенные сбоку и около задней стенки изделия.

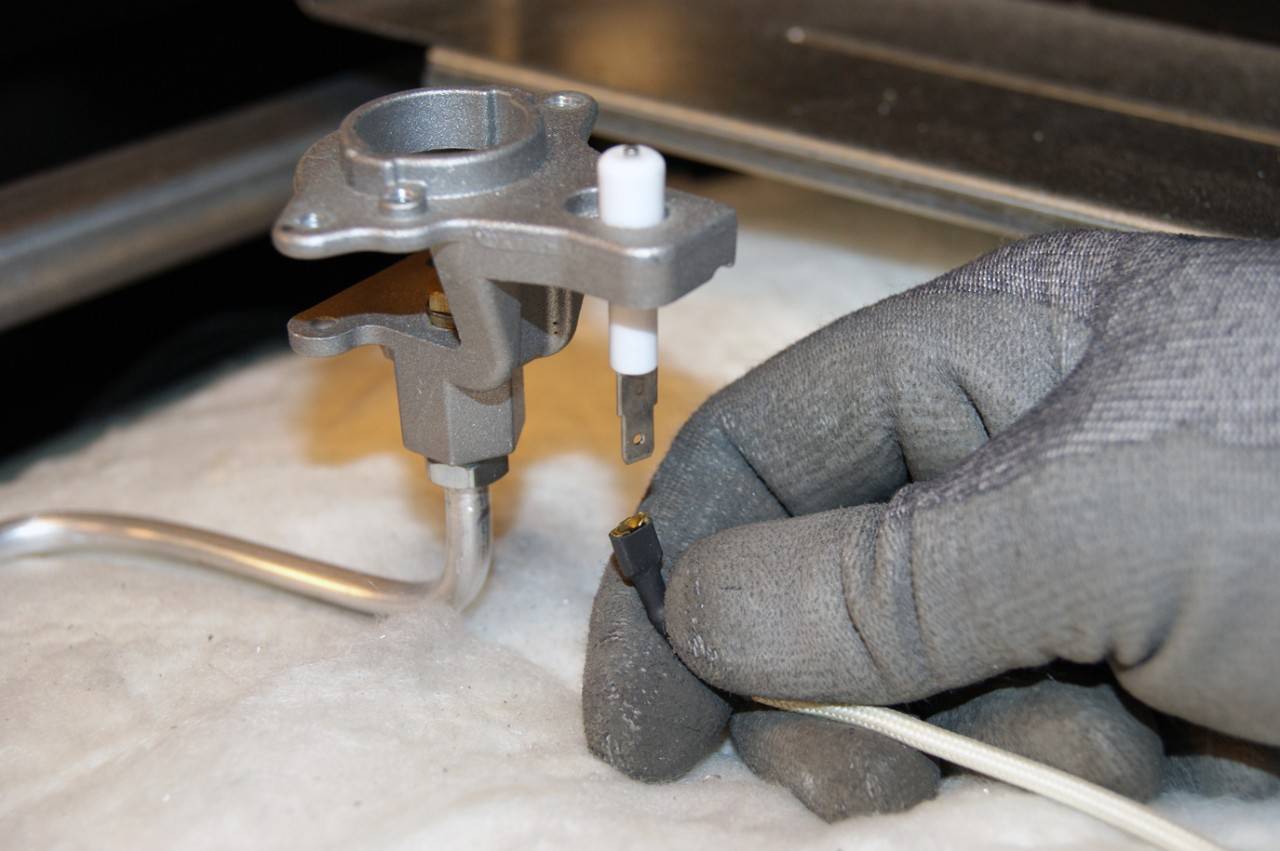

Автоматический розжиг

Каждая современная газовая плита имеет устройство для поджога газовоздушной смеси — в основном используются свечи, создающие искру. Принцип действия довольно несложный:

  1. На положительном заряде конденсатор заряжается.
  2. При отрицательном значении он разряжается на первичную обмотку.

Каждая плита должна иметь хорошее заземление, т. к. пробой для появления искры происходит на корпус рассекателя. Конструкция свечей не отличается, а их главное предназначение — формировать устойчивую искру для розжига газа. Менять конфорку самостоятельно не стоит: можно случайно перепутать соединение проводов и вместо розжига получится взрыв смеси с негативными последствиями.

Соединение свечей производится попарно, а установка их осуществляется по одной на конце каждой обмотки. Свеча выбивает искру, а ток течет по корпусу рабочей плиты, но не стоит пугаться — получить удар довольно сложно, но все меры безопасности надо выполнять строго. Для бытовой газовой плиты электрический розжиг осуществляется автоматически при повороте регулятора, никакие кнопки дополнительно нажимать не надо. Минус такой системы — если отключится электричество, то розжиг не произойдет, так что держите про запас коробок спичек.

Недостатки газовых плит

У газовой плиты также есть недостатки. В вопросе, как правильно выбрать газовую плиту, их следует учитывать. Если монтажные работы были проведены неправильно, устройство становится небезопасным для всей семьи. Высокий уровень опасности зависит от подбора подходящих деталей для установки агрегата.

Газовая плита нуждается в частой очистке. Если не использовать духовой шкаф, он все равно нуждается в частой очистке. Место установки ограничено тем, что рядом должна быть отводящая газовая труба: самый простой ответ, на вопрос, какую газовую плиту выбрать для кухни – та что потребует минимальные затраты на установку.

К минусам относится не герметичность конфорок, из-за чего периодически возникает запах газа, прочие проблемы. Проблемы также часто возникают с отдельными частями духовки. Эксплуатация устройства пусть и простая, но часто сопряжена с дополнительными ремонтными работами.

Дверка духовки не прикрывается

Самая частая поломка духовки – это плохое прикрывание дверцы духового шкафа. Возникает она чаще всего, когда в доме есть маленький ребенок, который просто садится на открытую дверку, в результате чего кронштейны, удерживающие эту деталь, изгибаются и не выполняют свою функцию прижима створки.

Для проведения ремонта духовки газовой плиты Индезит, Брест 1457 или плиты Flama, потребуется отсоединить дверцу от агрегата. Чтобы сделать это, нужно:

  1. Поскольку дверь держится на петлях, снабженных фиксаторами, то их необходимо отогнуть с двух сторон агрегата.

После этого необходимо осторожно прикрыть дверку до упора в фиксаторы.
Далее необходимо потянуть дверь немного на себя и вверх, после чего она легко отсоединится от печки.
Чтобы добраться до кронштейнов, производя ремонт газовой плиты Gorenje или при ремонте газовой плиты Дарина, а также брестского агрегата, необходимо снять боковые стенки духовки. Сняв боковины, вы увидите кронштейны

которые отвечают за прижим.
Кронштейны необходимо снять с духовки газовой плиты и визуально определить, в каких местах они деформировались. С помощью молотка и пассатижей можно попробовать выправить деформированные места. Но в случае, когда данная деталь сломана, ее необходимо заменить на новую. В магазинах продаются разные виды запчастей для ремонта духовки и печки. Подберите кронштейны, соответствующие модели вашей газовой печки.

Подводя итог, можно сказать, что только вышеперечисленные неисправности можно устранить собственноручно. Все виды устранения неисправностей газовой печки, связанных с отсоединением газоподводящих трубок и шлангов, должен проводить работник газовой службы, после чего он составляет акт о выполненном ремонте.

Готовить на газовой плите одно удовольствие. Многие распространенные неисправности газовых плит могут создавать плохие условия для работы и препятствовать качественному процессу готовки, что непосредственно скажется не только на вашем настроении, но и на вкусовых качествах еды.

Устранение мелких неисправностей займет у вас несколько минут, но знайте, при проведении ремонтных работ обязательно соблюдайте меры предосторожности, которые подразумеваю работу с газом. Если ремонт газовой плиты может привести к утечке газа или вы сомневаетесь в своих силах, то его лучше доверить опытным профессионалам из нашей компании «ГазСервис»

Система газ-контроля

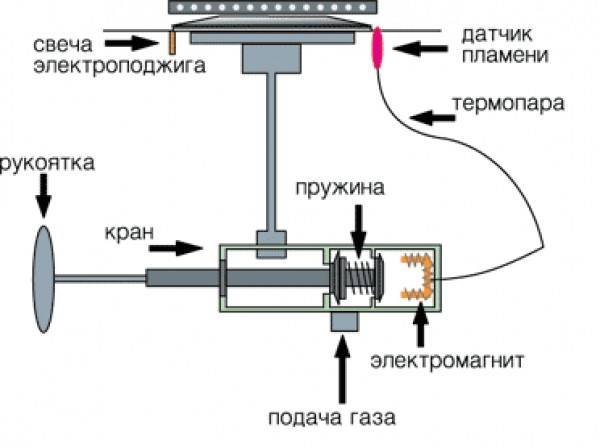

Контроль над устойчивостью горения осуществляется при помощи термопары — она перекрывает подачу газа, если по какой-то причине пламя гаснет. Такая система называется «газ-контроль». Этот контроль работает вне зависимости от наличия электроэнергии — все зависит от температуры: когда ее нет, то термопара отключает газ.

При работе газовой горелки термопара нагревается, электромагнитный клапан освобождает заслонку, удерживая ее в открытом положении. Когда пламя тухнет по непредвиденным обстоятельствам, например: закипела вода в чайнике и выплеснулась на конфорку. Быстро остывающая термопара не оказывает воздействия на электромагнит клапана, створка закрывается — подача газа прекращается.

Совет профессионала

Профессионалы дают советы, как выбрать газовую плиту с электрической духовкой – такой вариант оптимальный по ряду причин. Если плита комбинированная, она более универсальная, работает в разных условиях. Классическая плита также подойдет для дома, но у нее есть ряд недостатков.

Любой магазин предлагает выбирать плиту под первоначальные потребности клиента – наличие свободного пространства, требование к дизайну

Перед покупкой плиты лучше обратить внимание на ее характеристики, и только потом на стоимость. Цена в любом случае окупается годами эксплуатации

Дополнительные параметры также важны – они позволяют предугадать сложности с работой духового шкафа или конфорок. Лучше купить более современную модель, дороже, но более универсальную. Интернет предоставляет возможность рассмотреть разные по типу плиты, выбрать подходящий вариант, даже подобрать цветовую гамму, размер агрегата для установки в будущем.

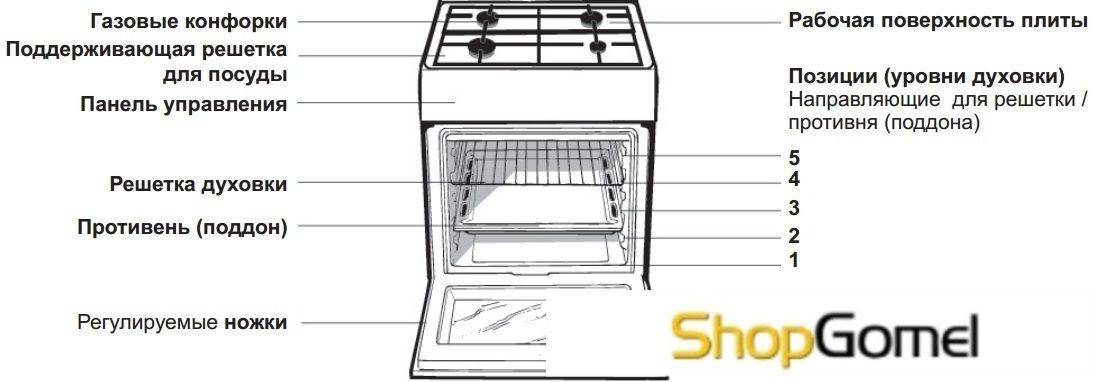

Конструкция газовой духовки и принципы действия

Газовая духовка собой представляет встроенную в корпус газовой плиты или располагаемую отдельно теплоизолированную камеру с горелками внутри.

Духовой шкаф в представленных ныне промышленностью моделях газовых плит «Гефест» имеет две горелки — основную, для приготовления традиционных блюд и выпечки, и горелку-гриль для запекания мясных блюд.


Комплектуется духовка противнем для выпечки, жаровней для сбора сока и жира, решеткой для размещения на ней запекаемого мяса, овощей, рыбы

Принцип работы духовки в газовой плите заключается в нагреве воздуха в результате сгорания сжиженного топлива или природного газа. Подача газообразного топлива в горелку и камеру сгорания осуществляется из сети или газового баллона.

Кран ТУПа регулирует подачу газа. Он, проходя через сопло и смешиваясь с воздухом, затем выходит из форсунки и воспламеняется.


Розжиг может осуществляться вручную, с использованием спичек и электрозажигалки, или с помощью электророзжига, встроенного в конструкцию газовой плиты

Плиты GEFEST оснащены также таймером, приятной подсветкой в духовом шкафу, функцией газ-контроля. Вот этот самый газовый контроль служит для прерывания подачи газа в случае его затухания. Последняя функция просто незаменима, если сквозняком задувает слабое пламя или огонь заливает сбегающая с кастрюли жидкость.

Что такое кран ТУП и как он работает?

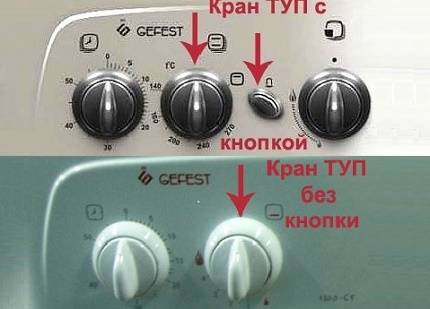

Кран ТУП — это предохранительное термостатическое устройство, которое представляет собой трубку-капилляр, содержащую керосиновую смесь. С одной из сторон трубки есть небольшой баллончик. Керосиновая жидкость при нагреве расширяется и прикрывает путь газа к горелке, а при падении температуры — открывает.


У кран ТУП есть пусковая кнопка, которая открывает доступ газа к горелке духовки. Есть модели, в которых установлен кран без кнопки

Механизм ТУПа скрыт за панелью плиты и управляется ручкой крана, который одновременно управляет работой духовки и гриля, поддерживая заданную температуру.

Функция газового контроля в бытовых плитах

Газ-контроль — полезная функция, которая значительно повышает безопасность газового оборудования для приготовления пищи в ходе его эксплуатации.

Вместе с тем именно она затрудняет розжиг плиты, а в случае поломки и вовсе делает невозможным использование оборудования.


Эксплуатация газовой плиты с неисправной и плохо срабатывающей системой газ-контроля недопустима! При обнаружении поломки необходимо обратится к специалисту

Краны духовки со встроенным газ-контролем в разных моделях плит отличаются количеством подключаемых к ним термопар. Кран с двумя термопарами управляет горелками духовки и гриля, с одной термопарой – контролирует и запускает в работу только духовку.


Термопара на примере газовой конфорки. Чтобы термопара сработала, она должна нагреваться в течение определенного времени. А пока она не нагрелась, нужно удерживать нажатым кран горелки, чтобы клапан не прервал подачу газа

Термопара — это две проволоки из разных материалов, которые сплавлены между собой таким образом, что место соединения образует небольшой шарик. При росте температуры до заданной в рабочей зоне детали появляется небольшой электрический сигнал.

Этот слабый электрозаряд передается электромагнитному клапану, который в результате открывает путь подачи газа. Если пламя гаснет, термопара остывает. Из-за падения температуры сигнал перестает поступать к клапану, который закрывает канал подачи голубого топлива.

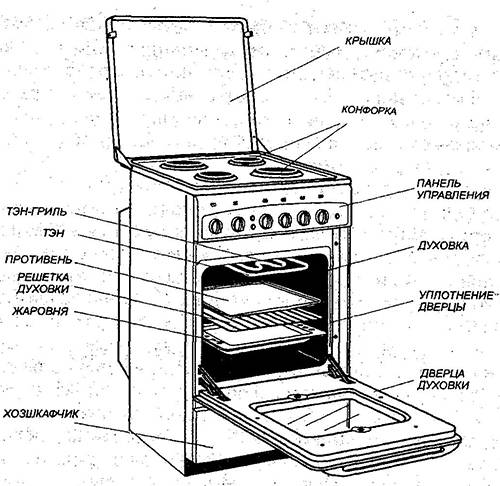

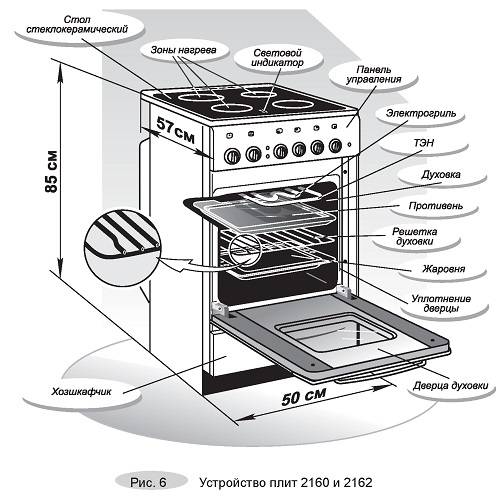

Конструкция плиты

В современной газовой плите совмещены несколько систем, каждая из которых отвечает за нормальное функционирование подконтрольных деталей и устройств.

  1. Базовая — газовая система. Она состоит из конфорок, горелок, трубопроводов и запорных кранов.
  2. Электрическая — она отвечает за освещение, электроподжиг, в некоторых моделях обеспечивает работу установки гриль.
  3. Несущая конструкция — корпус изделия, который изготавливается из стального листа нержавеющей стали и покрывается эмалью.

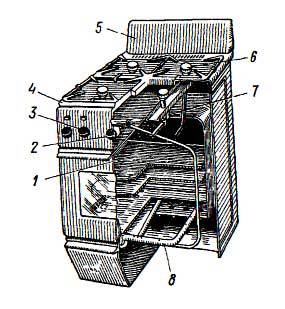

Каждая газовая плита имеет стандартный набор деталей. Разные модели могут иметь свои нюансы и своеобразный дизайн, но состав основных компонентов не изменен. Принципиальная схема газовой плиты представлена на фото внизу.

Как зажечь духовку или гриль в газовой плите?

Для розжига газовой духовки можно использовать спички, электрическую зажигалку или электророзжиг. Электророзжиг может быть полуавтоматическим, при котором одновременно с поворотом рычага требуется нажать кнопку электророзжига, и автоматическим.

При втором варианте механизм розжига встроен в ручки и срабатывает одновременно с их поворотом. Механизм для зажигания горелок духовки присутствует не во всех газовых плитах, а лишь в моделях с 6-канальным электророзжигом.

Использование электророзжига для духового шкафа

Чтобы зажечь основную горелку с помощью встроенного электророзжига, нужно открыть духовку и повернуть ручку поворотного переключателя против часовой стрелки до упора — до максимума температурной шкалы. Затем необходимо одновременно нажать кнопку ПУ или тумблер ТУПа и кнопку устройства электророзжига.

Процесс розжига длиться не более 5 секунд. Случается, что этого времени недостаточно и пламя затухает, при отпускании ручки ТУПа. В таком случае необходимо сделать перерыв, чтобы газ рассеялся, и повторить попытку спустя 1 минуту.


С момента загорания горелки необходимо удерживать кнопку или рычаг ТУПа 15 секунд — до срабатывания предохранителя, который позволит газу поступать в горелку. Теперь осталось убедиться, что горение пламени стабильно, и установить необходимый температурный режим

Для горелки гриля действует тот же принцип розжига, но ручка ТУПа поворачивается до упора за часовой стрелкой. Это единственное и неизменяемое положение, которое устанавливает температурный режим на уровне, достаточном для работы гриля.

После поворота переключателя газ поступает в верхнюю горелку, тут установлен свой предохранитель, который перекрывает выход газа в случае затухания пламени.

Как зажечь основную горелку духовки вручную?

Чтобы зажечь нижнюю горелку в плите «Гефест» с помощью спичек или электрозажигалки, дверцу духового шкафа открывают, затем нажимают и поворачивают ручку ТУПа до отметки 270 °C.

Подносят источник огня к окну запальника одновременно с нажатием до упора кнопки ПУ или ручки поворотного переключателя, удерживая ее нажатой около 15 с. Убедившись, что газ горит, ручку ставят в требующемся для использования положении.


После того как кнопку ПУ или ручку ТУП отпустили, необходимо убедиться, что пламя продолжает гореть. Чем ниже температура в помещении, тем больше времени потребуется. Если пламя все же погасло, повторите розжиг

Температурный режим выбирается в соответствии с технологией приготовления тех или иных продуктов. Общие рекомендации указаны в таблице.

Если розжиг прошел успешно и пламя не погасло, духовку закрывают и оставляют разогреваться. Для того, чтобы в духовом шкафу установился стабильный температурный режим, необходимо подождать не менее 5 минут.

Зажигание вручную верхней горелки-гриль

Чтобы зажечь верхнюю горелку, открывают духовку и поворачивают включатель ТУПа в положение «Гриль». Подносят спичку или электрозажигалку к верхней горелке, одновременно нажимая ручку ТУПа или кнопку ПУ, удерживая 15 секунд.


Верхняя горелка духовки работает только в одном режиме — температура не регулируется. Чтобы продукты правильно прожарились, используют вертел, который оборачивается с определенной скоростью, или переворачивают продукты вручную

Часто случается, что горелка не зажигается с первого раза, поэтому необходимо после розжига убедиться, что пламя горит и только после этого закрыть духовку. Если горелка все же погасла, повторить процедуру с самого начала.

Мощность

Среди основных вопросов, которые часто задают пользователи, встречается такой: какая мощность должна быть у газовой плиты, чтобы можно было готовить пищу без ограничений. Сегодня производители выпускают бытовые плиты разной мощности, что напрямую зависит от установленных нагревательных элементов. В стандартной комплектации мощность конфорок варьируется от 1 до 3 кВт, например, эконом — 1,2х1,9 и большая 3 кВт, суммарно получаем 7,8 кВт, но нельзя забывать и про духовку, а это еще 2-2,5 кВт.

Отлично показали себя во время эксплуатации плиты с усиленными конфорками типа WOK с двумя и тремя рядами пламени: они довольно быстро разогревают посуду и уменьшают процесс приготовления горячей пищи, мощность у них доходит до 3,5 кВт. Такие устройства хороши для разогрева заранее приготовленных блюд, если надо быстро сварить макароны на всю семью, собравшуюся после трудового дня.

Пользоваться такими мощными конфорками надо осторожно, т. к

продукты при экстренном приготовлении или разогреве могут пригореть, всё познается методом проб и ошибок. Опытные хозяйки до закипания устанавливают максимальное пламя, а затем переводят конфорку на малый огонь, такой метод очень хорош для тушения рагу или соте из овощей, где нужна долгая тепловая обработка на медленном огне. Новейшие разработки позволили устанавливать конфорки нового поколения, где при минимальном режиме пламя скрывается под крышкой и нагрев происходит более равномерно, потому что передача тепла происходит без каких-либо потерь.

Правила эксплуатации

Газовая плита — главная помощница на кухне любой хозяйки. Но при ее использовании следует строго придерживаться определенных правил эксплуатации:

  1. При отсутствии электророзжига спичку подносят вплотную к горелке и только после этого открывают кран подачи газа. Необходимо проконтролировать, чтобы огонь горел во всех отверстиях горелки;
  2. Горение должно быть ровным, без рывков, пламя голубого или фиолетового цвета. В случае, если происходят небольшие вспышки и затухание, необходимо проверить горелку — на нее могла попасть вода или остатки пищи. Если пламя желтоватое, с признаками копоти, следует уменьшить подачу газа, прикрутив горелку;
  3. Размер посуды должен соответствовать выбранной конфорке, языки пламени не должны выбиваться из-под кастрюли;
  4. Не включать плиту при снятых горелках. В этом случае сгорание газа происходит не полностью, что может привести к отравлению.

Важно: перед тем как воспользоваться духовкой, необходимо ее проветрить, несколько раз резко открыв и закрыв дверцу. Эта процедура позволит избавиться от накопившегося внутри газа, если по какой-то причине кран оказался открыт или произошла утечка

Ни в коем случае не следует использовать газовую плиту для обогрева помещения, так как это может привести к отравлению угарным газом

Очень важно правильно проводить чистку бытового прибора. Не имеет значения, из чего состоит ваша бытовая газовая плита, имеется ли здесь встроенная автоматика и дополнительная защита от поражения электрическим током, перед чисткой и другими манипуляциями по уходу необходимо отключить технику от сети

Посмотрите видео об установке и подключении газовой плиты

Как сделать газ-контроль своими руками

В систему газового контроля входит клапан, электропара, датчик и проводники. Самостоятельно такой прибор сделать очень сложно. При этом не стоит забывать, что дело касается взрывоопасного вещества, поэтому настоятельно не рекомендуется вносить изменения и ремонтировать систему собственноручно. Для этого существует организация по обслуживанию и ремонту газового оборудования.

Газ-контроль имеет как достоинства, так и недостатки. Главный плюс режима – значительное увеличение безопасности ввиду отсутствия утечки газа при погасании пламени на конфорке. Тем не менее плиты, оборудованные данной системой, стоят дороже. Также минус механизма – потеря времени при розжиге. Однако, если опустить данный факт, режим станет хорошей защитой от протечек взрывоопасного вещества.

Варочная панель

Внешний вид газовой плиты во многом зависит от материала, из которого изготовлена  ее варочная панель. А именно:

Эмалированная варочная панель

Недорогие газовые плиты чаще всего имеют эмалированную панель. Данное традиционное покрытие прошло проверку временем и хорошо зарекомендовало себя. Эмаль, как правило, прочное покрытие, но при ударе или сильном давлении возможны сколы поверхности, от которых внешний вид плиты сильно пострадает. Сегодня эмалированные плиты, хотя и выпускаются в новом, современном дизайне, но постепенно уходят в прошлое. На смену им приходят плиты с другие, качественно новые покрытия.

Панель из нержавеющей стали

Сталь широко используется как материал для варочной поверхности кухонных плит. Стальное покрытие – это всегда  практично и надежно. Прекрасно выглядит металлическая   зеркальная поверхность плиты. Также и матовая поверхность придает плите современный вид и особый стиль. К сожалению, нержавеющая сталь восприимчива к появлению пятен и разводов.

Алюминиевый сплав

Это материал по внешнему виду и цвету близок к нержавеющей стали, но имеет более светлый оттенок. В принципе, ничего особенного не представляет.

Стеклокерамика и жаростойкое стекло

Кажется, что эти материалы должны быть хрупкими. Но это не так. В новейших моделях газовых плит, получивших названия «газ на стекле» и «газ под стеклом», используется именно этот высокопрочный и жаростойкий материал. Красота и привлекательность этих моделей бесспорна, но  уход за ними имеет свои особенности.

стеклокерамическая газовая варочная панель

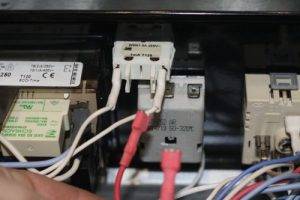

Термостат газовой духовки

Для того чтобы духовка работала правильно и пища готовилась в заданном диапазоне температур, внутри шкафа установлен термостат или терморегулятор. Они могут быть механическими, электромеханическими, а также электронными, для контроля заданного режима используется поворотная ручка, кнопка или другие, более сложные и максимально точные устройства. Что же такое термостат в бытовой газовой плите и каким образом он регулирует режим работы духового шкафа?

Схема термостата газовой плиты:

Как работает терморегулятор газовой духовки

Принцип работы такого термостата очень прост. Дилатометр, фиксирующий повышение температуры в духовом шкафу, нагревается, что приводит к расширению линейного стержня. Он приводит в действие механизм, который, в итоге, воздействует на подпружинный клапан. Чем сильнее был нагрев внутри духовки, тем дальше продвинется подпружинный клапан и больше закроет отверстие для подачи газа. Соответственно, при понижении температуры происходит уменьшение линейного стержня и система работает в обратном порядке, открывая большее отверстие для доступа газа и увеличения температуры внутри духового шкафа.

Максимальная температура внутри духовки ограничивается ручкой-переключателем, установленной на передней панели газовой плиты.

Как проверить, исправен ли термостат

Разобравшись, что такое термостат или регулятор температур в газовой плите, необходимо убедиться, что этот прибор работает исправно.

Сильные погрешности в показаниях прибора способны испортить любые кулинарные шедевры. В одном случае пища просто сгорит, в другом — останется сырой. Для проверки термостата лучше всего пригласить специалиста, который с помощью точных приборов выявит любые отклонения в температурных показателях, вплоть до 1 °С. Если же такой возможности нет, а разница в 3-5 °С не имеет большого значения, проверку можно выполнить самостоятельно:

  1. Включить духовку на режим 150 °С;
  2. Поместить внутрь духовки механический термометр, предназначенный для измерения температуры в соответствующем температурном диапазоне;
  3. Оставить включенной духовку на 20-25 минут, пока температура не достигнет нужных показателей;
  4. Через 20 минут проверить показатели температуры на термометре и термостате. Если разница показателей превышает 5-10 °С, регулятор температур нуждается в ремонте.

Важно: для ремонта газовой плиты необходимо пригласить специалиста, так как проблема может быть не только в испорченном терморегуляторе, но и в ощутимых теплопотерях из-за неплотно прилегающей дверцы

Выводы и полезное видео по теме

Как выглядит и где находится отверстие запальника в газовой духовке, рассказывается в видео ниже. Дополнительно в ролике показано, как снять защитную пластину и получить доступ к горелке.

Информация о том, как разжечь пламя в духовке без электроподжига с газ-контролем в следующем ролике:

Как и с любым газовым оборудованием, работа с духовкой должна быть предельно аккуратной

Обращайте внимание на любые тревожные дисфункции устройства и вовремя обращайтесь к специалистам, чтобы избежать возникновения аварийных ситуаций

А разжечь пламя в газовой духовке достаточно просто: стоит научиться делать это правильно всего один раз, после чего посторонняя помощь хозяйке не потребуется.

Хотите дополнить изложенную информацию полезными рекомендациями или замечаниями? Или у вас остались вопросы, которые мы не затронули в этом материале? Задайте их нашим экспертам и другим посетителям сайта – форма обратной связи расположена ниже.
