Как устроен и работает бытовой холодильник

Виды холодильников

Есть четыре вида холодильников, которые отличаются принципом действия. По мере распространенности их можно расположить в следующем порядке:

  • компрессорные;
  • абсорбционные;
  • термоэлектрические;
  • вихревые.

Компрессорные холодильные установки

Принцип работы холодильника этого типа основан на использовании обратного цикла Карно. В замкнутом герметичном контуре между испарителем и конденсатором циркулирует хладагент, изменяя при этом свое агрегатное состояние.

В испаритель, который находится внутри холодильной камеры, хладагент (в данном случае — фреон) попадает в жидком состоянии. Там, в условиях низкого давления, он расширяется, «вскипает» и отбирает тепло у стенок испарителя, а те охлаждают воздух в камере.

Из испарителя газообразный фреон засасывается компрессором, сжимается, попадает в конденсатор, остывает, отдает в окружающую среду избыточное тепло через радиаторную решетку и конденсируется.

Затем цикл повторяется.

Абсорбционный холодильник

Работа этого типа холодильника построена на том же принципе, что и компрессорного — снижение температуры за счет испарения хладагента. Но имеет другую схему перехода агрегатных состояний.

Чаще всего в качестве хладагента используется аммиак, а цикл работы холодильника выглядит так:

  1. Водный раствор аммиака разогревается в генераторе (десорбере).
  2. Аммиак вскипает быстрее воды, поэтому образуются его концентрированные пары, которые поступают в конденсатор. Там пары охлаждаются, аммиак переходит в жидкое состояние и поступает через дроссель в испаритель.
  3. В испарителе в результате низкого давления аммиак «закипает», превращается в газ и отбирает тепло из холодильной камеры.
  4. Затем парожидкостная аммиачная смесь поступает в абсорбер, где она растворяется в воде.
  5. Из абсорбера раствор попадает в генератор. Цикл повторяется.

Недостаток — низкая хладопроизводительность и долговечность холодильника. Достоинство — возможность работать не только от электричества, но и на энергии сжигания топлива (например, сжиженного газа).

Термоэлектрический холодильник

Работа такого типа холодильника основана на свойствах биметаллической пары контактов. При прохождении тока через любую пару проводников (или полупроводников) из разнородных металлов в зоне контакта образуется разность потенциалов (эффект Пельтье). Благодаря этому здесь возникает свое «внутреннее» контактное электромагнитное поле. Если ток совпадает с его направлением, то у проводника с высоким потенциалом отбирается часть тепловой энергии, и он остывает. А второй проводник нагревается.

Недостатки термоэлектрического холодильника — низкая холодопроизводительность и дороговизна. Основная сфера применения — переносные сумки-холодильники.

В заключение раздела о четвертом типе — вихревых холодильниках. Здесь также используются компрессоры, но они работают с воздухом. Их задача — доставить сжатый воздух в охладительную камеру низкого давления, где он расширяется и отбирает тепло у окружающей среды. Недостатки этого типа — низкий КПД, высокий уровень шума и большие габариты.

Особенности одно и двухкамерных холодильников

Несмотря на объединяющий их принцип работы – различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!

Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.

С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.

Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.

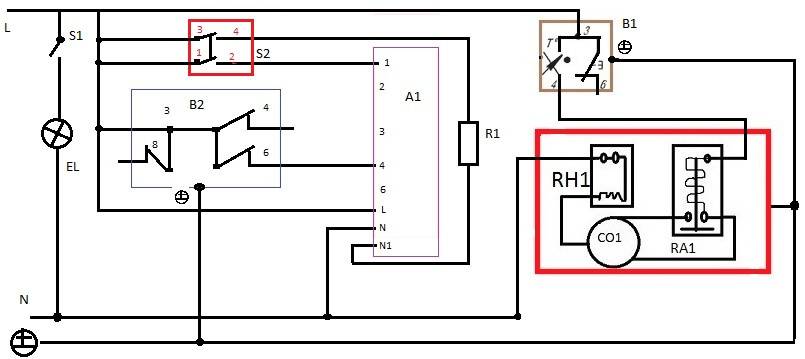

Электрическая схема холодильника Атлант 1709-02, 1700-02.

А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, RH1-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора

Принцип работы автохолодильников компрессорного типа

Компрессорный холодильник — это морозильная камера, оборудованная испарителем и компрессором, по принципу работы такой автохолодильник наиболее схож с обычным домашним холодильником. Итак, это металлический контейнер, внутри которого хладагент, как правило фреон, находящийся в жидком виде, подается в испаритель, где происходит его переход в газообразное состояние — испарение, при этом хладагентом у самого испарителя забирается тепловая энергия от его металлических стенок.

Сам испаритель благодаря этому охлаждает воздух уже самой холодильной камеры. Затем газообразный хладагент вытягивается из испарителя компрессором, после чего конденсируется, превращаясь назад в жидкость благодаря высокому давлению, которое создает опять-таки компрессор.

При помощи автохолодильника данного типа продукты можно охладить до -18°С (модели отдельных марок, например, LIBHOF – даже до -25°С), что позволит сохранить их в хорошем состоянии на весьма продолжительное время, в особенности — рыбу, мясо, овощи или фрукты. Использование компрессорного холодильника обеспечит возможность быстро охладить содержимое, выбрав при этом необходимую температуру.

Такие автохолодильники обычно достаточно экономичны, имеют хорошую вместимость, работают от прикуривателя или от 220 Вт автомобильной сети. При этом как недостаток указать можно лишь то, что компрессорные автомобильные холодильники немного больше весят, чем устройства иных типов.

Абсорбционные холодильники, как устроены, принцип работы

Так же, как и в холодильниках компрессорного типа, охлаждение внутренних камер в устройствах данного типа связано не с выработкой холода, а с испарением рабочей жидкости, в качестве которой чаще всего используют аммиак, однако, помимо него в ней также присутствуют водород или какой-либо еще инертный газ.

Подобные аппараты укомплектованы абсорбером, десорбером и дефлегматором. При растворении аммиака в воде вся смесь приходит в движение. Раствор, находящийся в абсорбере, за счет своих физических свойств, продвигается в десорбер, где снова разлагается на две предварительные составляющие. В конденсаторе рабочая смесь снова приходит в жидкое состояние, а затем опять отправляется в испаритель. Движение аммиака обеспечивается посредством струйных насосов.

Чаще всего холодильник абсорбционного типа используется там, где нельзя применять обычный компрессорный агрегат. В быту такие аппараты устанавливаются редко из-за имеющегося в их составе ядовитого вещества, крайне токсичного для человека.

Устройство компрессорного холодильника

Конструктивно компрессорный холодильник состоит из следующих элементов и узлов:

  • Герметичные холодильная и морозильная камеры, закрывающиеся дверкой с резиновым уплотнителем.
  • Испаритель. У однокамерного холодильника он выполнен в виде «морозилки», стенки которой сделаны из спаянных пластин профилированного листового металла. В холодильном отсеке двухкамерного холодильника – это плоский щитовой радиатор с «проложенным» в нем канале для хладагента. В морозильной камере двухкамерного холодильника испаритель обычно делают в виде змеевика с «оперением» в виде ребристого радиатора.
  • Конденсатор. Установлен снаружи на задней стенке. Представляет собой змеевик с закрепленным к нему решетчатым радиатором.
  • Фильтр-осушитель. Необходим для очистки хладагента от влаги и механических частиц. Влага попадает в систему извне разными путями: диффузия, недостаточная герметичность соединений трубопроводов и компрессора, во время заправки фреоном. А механические примеси появляются в результате коррозии трубопроводов.
  • Дроссель или капилляр. Выполняет функцию терморегулирующего расширительного вентиля. Нужен для создания низкого давления в испарителе.
  • Мотор-компрессор. Отвечает за циркуляцию хладагента в системе, вместе с дросселем обеспечивает разность давлений в испарителе и конденсаторе. У бытовых холодильников наиболее распространены поршневые компрессоры, реже роторные. Оба варианта по принципу действия относятся к объемному типу. По устройству компрессор холодильника представляет собой герметичный моноблок, внутри которого находится рабочая камера, впускные и выпускные клапаны, двигатель.
  • Датчик температуры. Участвует в управлении холодильником. У обычных холодильников с асинхронным двигателем или электромагнитным (линейным) приводом он подает «команду» на реле, которое запускает или отключает мотор. У инверторных холодильников (с электродвигателем постоянного тока) от его показаний зависит частота вращения ротора.
  • Пусковое реле. Обязательный узел для компрессоров бытовых холодильников с асинхронным двигателем и питанием от сети 220 В. Чтобы «раскрутить» неподвижный ротор, у статора, кроме рабочей обмотки, есть вспомогательная — пусковая. На нее кратковременно подается напряжение, которое сдвинуто по фазе относительно рабочей обмотки. Именно эта разность фаз обмоток статора индуцирует в замкнутом контуре ротора электродвижущую силу и создает первоначальный крутящий момент. Для вращающегося ротора в таком поле уже необходимости нет, поэтому с помощью электромагнитного реле или позистора стартовая обмотка отключается.
  • Блок управления. У «простых» моделей может быть электромеханическим — например, терморегулятор и кнопка оттаивания у холодильника Бирюса-2. У современных образцов управление электронное, и за него отвечает микропроцессор.

Как работает холодильник

Принцип действия современного оборудования предусматривает выполнение двух основных операций. Они следующие:

  • Вывод тепловой энергии, которая исходит от хранящихся продуктов. Корпус создается герметичным, поэтому естественное рассеивание тепла практически не происходит. Если не отводить тепло, то есть вероятность возникновения парникового эффекта.
  • Концентрация холода внутри устройства. Для этого снижается температура при применении различных веществ.

Отбор тепла осуществляется за счет хладагента, в качестве которого применяется фреон. Простыми словами, это вещество выступает в качестве расходного материала, который приходится время от времени заменять.

Абсорбционный тип

Для новичка принцип действия рассматриваемого оборудования не прост в понимании. Устройства абсорбционного типа, где вещество циркулирует и испаряется, работают на основе применения аммиака. Ключевые особенности следующие:

  • В охлаждающую систему часто добавляется хромат натрия и водород, которые предназначены для регулирования давления.
  • При подаче энергии происходит нагрев жидкости.
  • При нагреве осуществляется испарение аммиака, конденсат переходит в жидкость.
  • На момент испарения происходит снижение температуры до -4°С.

Достоинством подобных устройств является бесшумность работы. Применяемое вещество оказывает негативное воздействие на окружающую среду.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

  • Капельное.
  • Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор устанавливается для аккумуляции и преобразования постоянного тока в переменный. Это позволяет проводить плавную регулировку оборотов вала двигателя. Особенности инверторного холодильника заключаются в нижеприведенных моментах:

  • При включении устройства в агрегате температура набирается за короткий промежуток времени. Для этого корпус создается с использованием изоляционного материала.
  • На момент достижения требуемой температуры устройство переходит в режим ожидания. Это позволяет снизить расходы на электроэнергии и существенно продлить эксплуатационный срок устройства.

При повышении температуры срабатывает датчик, после чего скорость вращения вала повышается до требуемого значения.

Конденсатор холодильника: какие задачи он выполняет

Хладагент во время работы нагревается, так же как и перед тем, как ему поступить в конденсатор. Однако, после прохождения данного конденсатора хладагент охлаждается. Поэтому, можно сказать, что конденсатор – это трубопровод, который обычно выглядит как змеевик. Именно сюда и поступают пары хладагента. На змеевик могут оказывать влияние многие окружающие факторы, такие, как воздух. В холодильных больших размеров, для этих целей может использоваться вода.

Конденсатор периодически требует наружной очистки, так как ухудшается процесс теплообмена

Почти все холодильники сегодня, например, Самсунг, Атлант или Индезит обладают грамотным составом компонентов. В них встроены надежные конденсаторы. Однако, даже они при неправильном использовании могут выйти из строя. Устранить эту проблему могут только специалисты.

Разновидности конденсаторов в холодильниках:

  • Боковой. Данный вид конденсаторов крепиться сбоку устройства и имеет ряд как преимуществ, так и недостатков.
  • Конденсатор может находиться в устройстве снизу. Такой тип устройств работает быстрее, но очень быстро засоряется.
  • Модели с пластинчатыми ребрами. Они обладают воздушным охлаждением.

Вне зависимости от типа конденсатора, который находится у вашей модели, постарайтесь держать его в порядке для недопущения поломок.

Особенности работы холодильника и его модулей

Условия работы холодильника по параметрам окружающей среды

Как и у любого электрического прибора, у бытовых холодильников имеются ограничения по температуре окружающей среды, причем нижняя граница данного диапазона установлена в +5С.

В случае установки устройства на улице при наличии более низких или даже отрицательных температур, в работе холодильника могут возникнуть следующие проблемы:

  • Некорректное функционирование термостата. Как указывалось выше, при достижении требуемой температуры терморегулятор подает сигнал, который размыкает электроцепь и прекращает подачу электрического тока на двигатель, после чего весь холодильник выключается. По море того, как воздух внутри камер начинает нагреваться, цепь замыкается, двигатель запускается, и устройство вновь начинает работать. Однако, при условии слишком холодных температур окружающего воздуха, особенно при их отрицательных значениях, термостат не сработает
  • Проблемы с запуском компрессора. В аппаратах предыдущего поколения в качестве хладагента использовались жидкости R12,R22, которые при понижении температуры окружающей (и, соответственно, рабочей) среды ниже +5С приобретали повышенную вязкость, вследствие чего работа механизмов становилась затруднительной.
  • Эффект «влажного хода» испарителя. Так как при низких температурах окружающего воздуха тепло в камерах холодильника будет отсутствовать, возникнут проблемы в функционировании испарителя. В компрессор будет поступать газ, насыщенный водяными парами, что через очень короткое время неизбежно приведет к его поломке.

Таким образом, эксплуатация аппарата при низких или отрицательных температурах значительно сократит время его службы и приведет к очень дорогостоящему ремонту.

Режим включения и отключения холодильника

Как правило, не существуют строгих ограничений по времени, в течение которого холодильник должен находиться во включенном либо выключенном состоянии. Эффективность его работы определяется возможностью достигать и поддерживать требуемую температуру как в основном отделении, так и в морозильной камере.

Тем не менее, существует такое понятие, как оптимальный коэффициент времени работы, который считается исходя продолжительности работы и суммарного времени работы и простаивания. Данный коэффициент получается при делении времени рабочего цикла на суммарную продолжительность.

Из расчета видно, что эффективность работы аппарата будет тем выше, чем меньшее значение будет иметь данный коэффициент К примеру, значение показателя в пределах 0,2 означает, что допущена ошибка в выставлении внутренней температуры. Однако, при приближении коэффициента к 0,6 это должно сигнализировать о том, что имеется утечка хладагента.

Принципы работы холодильника No Frost и с «плачущей» стенкой основной камеры

В подобных моделях No frost присутствует испаритель, располагающийся за панелью из пластика в задней стенке морозильной камеры. За ним помещен вентилятор, передающий холод посредством своей работы. За счет специально предусмотренных отверстий холодный воздух охлаждает сперва морозилку, а затеи и основную камеру.

Также данные модели оснащены автоматической системой размораживания, принцип работы которой заключается в том, что при помощи таймера через определенные промежутки времени в течение суток активизируется работа нагревательного элемента, установленного над испарителем. Таким образом, жидкость испаряется наружу, и иней не оседает на стенках морозилки.

Принцип работы «плачущей» задней стенки основан на том, что при работе испарителя на нем образуется лед. Потом, когда холодильник отключается на определенное время, наледь тает, а образовавшаяся жидкость стекает в специально предусмотренное технологическое отверстие (капельный способ).

Функция «суперзаморозки»

Данная функция предусмотрена в двухкамерных моделях современных холодильников, причем, способ запуска данной опции может быть как механическим, так и автоматическим. При подобном режиме компрессор морозилки работает до тех пор, пока все продукты полностью не промерзнут. После чего в устройствах с механическим регулятором ее нужно отключить вручную, в иных моделях она отключается автоматически спустя определенное время.

Максимальный срок работоспособности компрессора ограничивается, как правило, тремя сутками, после чего его требуется отключить во избежание перегрева компрессора.

Особенности устройства и работы холодильников с системой «плачущий» испаритель

Избавится от лишней влаги, скапливающейся внутри камеры, можно не только при помощи системы No Frost. Достаточно простая, но не менее эффективная конструкция под названием «плачущий» испаритель на сегодняшний день устанавливается даже в бюджетных моделях бытовых холодильников. При этом она значительно экономнее, по сравнению с вышеописанной системой.

В данном случае испаритель скрыт под задней стенкой камеры. При включении компрессора запускается процесс охлаждения, в результате чего на ней появляется конденсат, образуя слой инея. Однако после отключения компрессора стенка начинает нагреваться. Соответственно, иней постепенно тает.

Конденсатор открытого типа капельной системы разморозки холодильника. В большинстве моделей конденсатор скрыт за пластиковой стенкой.

Своим названием данная система обязана способу стекания оттаявшей воды, которая капельками перемещается по стенке, попадая через дренажное отверстие в шланг. Тот же, в свою очередь, подсоединен к емкости, которая, как правило, крепится к корпусу компрессора.

Некоторые особенности компрессорных холодильников

У некоторых моделей холодильников есть дополнительный, регенеративный теплообменник. В нем происходит теплообмен между жидким хладагентом после конденсатора (перед подачей в дроссель) и газообразным хладагентом после испарителя (перед подачей в компрессор). В результате теплообмена «холодный» пар из испарителя нагревается, а жидкость дополнительно охлаждается. Это увеличивает эффективность работы холодильника — «доохлаждение» жидкого хладагента увеличивает производительность системы. А «перегрев» пара перед компрессором необходим для его безопасной работы — предотвращает проникновение в компрессор жидкого хладагента.

Другая особенность — количество камер.

Большинство современных моделей имеют две камеры и два компрессора. Это дает возможность независимого управления работой каждой камеры, что уже ведет к повышению энергоэффективности холодильника. У обычных систем типа Combi объем морозильной камеры может достигать половины полезного объема, и она обычно располагается снизу. А у холодильников типа Side-by-side обе камеры одинаковы, и они расположены рядом друг с другом.

Трехкамерные холодильники имеют дополнительный отсек с нулевой температурой. Он предназначен для хранения продуктов, которым «противопоказан» режим заморозки из-за содержащейся в них воде.фильт

В отдельную категорию выделяют системы «No Frost». В них реализован принцип динамической системы охлаждения камеры. В отличие от статической системы охлаждения, циркуляция воздуха в камере происходит с помощью встроенного вентилятора. Это обеспечивает равномерное охлаждение всего объема и предотвращает появление наледи на испарителе.

Видео: устройство компрессионного холодильника

httpv://www.youtube.com/watch?v=NAda_KQN—0

Советую прочитать:

  • Принцип работы пускозащитного реле для бытового холодильника — Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
  • Как работает абсорбционный холодильник — Бытовой абсорбционный холодильник помогает хранить продукты свежими долгое время. Данная статья расскажет о возможных видах холодильников и их принципах работы. Абсорбционный…
  • Электрическая схема холодильника — В статье пойдёт речь об электрических схемах подключения холодильников разных производителей, ответы на интересующие вас вопросы: как выглядит схема подключения, что это такое,…
  • Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…
  • Принцип работы автомобильного холодильника — Выезд на пикник или просто за город практически всегда сопровождается сбором еды и напитков. Вот только летом охлажденная пища в авто быстро нагревается, а зимой — охлаждается….
  • Принцип работы газовых холодильников — История развития холодильного оборудования достаточно длительная и она отмечена разработкой разнообразных подвидов бытовых агрегатов. Среди существующих конструкций можно…
  • По какому принципу работает компрессор в бытовом холодильнике — Компрессор холодильника — что это Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его…

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

  1. Двигатель.
  2. Конденсатор.
  3. Испаритель.
  4. Капиллярная трубка.
  5. Осушительный фильтр.
  6. Докипатель.

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

  • электромотор;
  • компрессор.

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

Устройство компрессора

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.

Фильтр-осушитель

Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.

Докипатель

Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.

Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.

Внутреннее устройство холодильника

Всем известно как работает холодильник, простыми словами — это оборудование замораживает и охлаждает самые разные продукты, позволяя избежать их порчи в течение некоторого времени.

При этом далеко не все знают определенные особенности данного устройства: из чего состоит холодильник, откуда берется холод во внутренней плоскости камеры, как он создается рефрижератором и почему устройство время от времени выключается.

Чтобы разобраться в данных вопросах, необходимо подробно рассмотреть принцип работы холодильника. Для начала отметим, что холодные воздушные массы возникают не сами: уменьшение температуры воздуха осуществляется внутри камеры в процессе функционирования агрегата.

Данное холодильное оборудование включает в себя несколько основных частей:

  • хладагент;
  • испаритель;
  • конденсатор;
  • компрессор.

Компрессор — это своеобразное сердце любой холодильной установки. Этот элемент отвечает за циркуляцию хладагента по большому количеству специальных трубочек, часть которых расположена сзади холодильника. Остальные части замаскированы во внутренней части камеры под панелью.

При работе компрессор, как и всякий мотор, подвергается значительному нагреву, поэтому ему необходимо некоторое время для остывания. Чтобы этот агрегат не утратил работоспособность из-за перегрева, в него встроено реле, размыкающее электроцепь при определенных температурных показателях.

Трубки, расположенные на наружной поверхности холодильного оборудования — это конденсатор. Он предназначен для выделения тепловой энергии наружу. Компрессор, осуществляя перекачку хладагента, отправляет его внутрь конденсатора посредством высокого давления. В итоге вещество с газообразной структурой (изобутан или фреон) становится жидким и начинает нагреваться. Лишнее тепло при этом рассеивается в помещении, чтобы охлаждение хладагента произошло естественным путем. Именно по этой причине запрещено устанавливать нагревательные приборы рядом с холодильниками.

Хозяева, которые знают о принципе работы холодильного шкафа, стараются устроить своему «кухонному помощнику» самые оптимальные условия для охлаждения конденсатора и компрессора. Это позволяет продлить срок его эксплуатации.

Для получения холода во внутренней камере есть иная часть трубочной системы, в которое сжиженное газообразное вещество отправляется после конденсатора — она называется испарителем. Этот элемент отделен от конденсатора осушающим фильтром и капилляром. Прицип охлаждения внутри камеры:

  • Оказываясь в испарителе, фреон начинает закипать и расширяться, вновь преобразуясь в газ. При этом осуществляется поглощение тепловой энергии.
  • Трубки, находящиеся в камере, охлаждают не только воздушные массы агрегата, но и охлаждаются сами.
  • Затем хладагент снова отправляется в компрессор, и цикл повторяется.

Для того чтобы питательные продукты не заледенели внутри холодильника, в оборудование встроен терморегулятор. Специальная шкала дает возможность выставить необходимую степень охлаждения, и после достижения нужных значений оборудование автоматически выключается.

No Frost

Холодильник системы No Frost работает по другой схеме, без привычного для обыкновенных рефрижераторов плачущего испарителя. Устройство системы выглядит следующим образом:

  1. Испаритель находится только в районе морозильного отсека, даже если речь идет о двухкамерных образцах. Сам испаритель в большей мере похож на радиатор.
  2. По вышеописанной системе воздух охлаждается через испаритель;
  3. И затем распространяется по всем отсекам холодильника благодаря встроенному вентилятору.

В остальном принцип работы не слишком отличается – после того, как температура в камерах достигла нормы, компрессор отключается, и затем снова активируется благодаря внутренним элементам контроля.

Каждая из современных технологий обладает своими преимуществами и имеет право на жизнь, и каждый сам вправе выбирать себе бытовую технику по собственным предпочтениям. Но только изучив все особенности ее устройства, вы сможете наиболее эффективно использовать технику.

[iframe src=»https://www.youtube.com/embed/IJkVsVgpZ38″ width=»425″ height=»350″]

Что такое быстрая заморозка?

Этими словами обозначают одну из функций морозильной камеры в двухкамерных моделях. В зависимости от модификации, холодильник в этом режиме может работать в течение долгого времени, не отключая компрессор. Таким образом достигается ускоренное промораживание большого объема продуктов.

При активации режима быстрой заморозки на панели некоторых камер загораются световые индикаторы, обозначающие, что компрессор включен, и холодильник работает. В этом случае необходимо помнить о том, что автоматического отключения не произойдет, а принудительная работа агрегата в течение длительного времени приводит к сокращению ресурса.

После того, как он будет отключен вручную, индикаторы на панели гаснут, а двигатель компрессора выключается.

Современные модели холодильных шкафов очень разнообразны. Нынешние хозяйки незнакомы с таким видом домашней работы, как разморозка холодильника. Капельные системы и необмерзающие камеры значительно упростили жизнь человека, но основные принципы работы этих бытовых приборов остались прежними.

Как работает холодильник

Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:

  1. Вывод тепловой энергии из устройства в окружающее пространство.
  2. Концентрация холода внутри корпуса прибора.

Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.

Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

Принципиальная схема работы холодильника

Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.

На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.

Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.

В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.

Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.

Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.

Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.

После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.

Понравилась статья? Поделиться с друзьями:
Канализация, водоснабжение, ремонт
