Создание циклона для пылесоса своими руками: чертежи и схемы

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Конструкция и принцип работы

Внешний вид циклонного фильтра представляет собой цилиндрическую емкость, снизу которой есть конусообразная часть. Сверху самоделки располагаются два отверстия – входное и выходное, предназначенные для прохождения воздуха. В нижней части конструкции также есть отверстие, через которое выходит отфильтрованный мусор. Входное отверстие вверху оснащается каналом, благодаря которому поступающий воздушный поток подается в Циклон по касательной.

Поскольку система имеет цилиндрическую форму, входящий поток движется по кругу, приводя к завихрениям. Из-за центробежной силы происходит отбрасывание на периферию тяжелых частиц, содержащихся в потоке. Второе отверстие, являющееся выходным, расположено перпендикулярно по отношению к входному. Такое расположение приводит к изменению вихревого потока на вертикальный, исключая подхватывание отсеянных частиц. Мусор перемещается по стенкам цилиндра вниз и попадет в конус, из которого через выходное отверстие попадает в мусоросборник.

Однако у циклонного фильтра есть один недостаток – с его помощью можно убирать только сухой строительный мусор. Если же в нем присутствует вода, то в процессе всасывания возникнут проблемы. Кроме этого, применяемый пылесос должен иметь достаточную мощность, поскольку воздух проходит через дополнительный фильтр, а сама конструкция имеет длинный воздуховод.

Готовое оборудование получается громоздким, поэтому всасывающий воздуховод для удобства эксплуатации лучше использовать подлиннее.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Изготовление «Циклона» из ведер: пошаговая инструкция

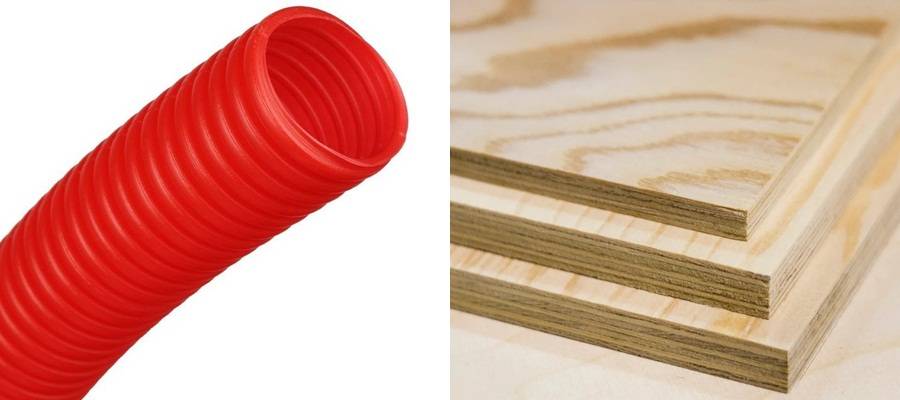

Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:

1. Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
2. Перевернуть полученную деталь и поставить на фанеру.
3. Обвести маркером емкость.
4. Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
5. Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
6. Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
7. Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
8. Вырезать середину по намеченным линиям.
9. Просверлить отверстия вверху малого ведра.
10. Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
11. Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
12. Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
13. Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
14. Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
15. Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
16. Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
17. Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
18. Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
19. Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
20. Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
21. Обработать все стыки силиконовым герметиком.

Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.

Нюансы такого аппарата

Для того чтобы собрать свой строительный пылесос, необходимо иметь под рукой силовой агрегат, обороты которого должны составлять не менее 6 000. Что касается подручного материала, то он практически всегда может быть найден дома. В качестве донора для двигателя, можно применить не только старый пылесос, но и стиральную машину.

Если силовой агрегат найден, то нужно позаботиться о его герметичности. Также вам понадобится вентилятор. Очень часто в качестве корпуса для пылесоса берется обыкновенное ведро, в котором проделывается отверстие. Естественно, необходим и контейнер для мусора, и фильтр, который можно сделать своими руками.

На представленных видео показано несколько вариаций сборки строительного пылесоса. Рекомендуется изучить их, если вы решились на создание самодельной модели.

Этапы выполнения работы

Данный метод позволяет сделать циклон из старого пылесоса. Для этого берется пластиковая емкость, например, ведро — из него нужно сделать фильтр. Для этого из жести делается крышка для верхней части емкости. Там же нужно прорезать отверстие под пластиковые трубы. Они вводятся в пазы под углом. Направление трубок должно совпадать – или обе по часовой стреле, или обе против нее. Герметичность создается путем проклеивания места вхождения трубок в емкость.

На нижней части ведра с помощью болтов крепится жестяной круг с торчащей посередине длиной резьбовой шпилькой. На нее надевается обычный фильтр от микроавтобуса. Это необходимо для очистки воздуха. Когда верхняя крышка емкости будет закрываться, в центре должно быть отверстие для этой шпильки, что обеспечит плотное закрытие ведра с помощью гайки.

На крышку емкости устанавливается мотор от пылесоса с помпой и выключателем. Одно из отверстий соединяется с помпой посредством гофрированного шланга.

Двигатель должен быть жестко соединен с крышкой болтовым соединением, чтобы он не опрокинулся во время работы. Все пазы под крепления на дне и на крышке емкости обрабатываются силиконом или клеевым пистолетом для обеспечения герметизации.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Простой «Циклон» из ведра

В этом случае потребуется емкость на 20 л. Чтобы изготовить самодельный «Циклон» для пылесоса из металлического ведра, нужно следовать такой инструкции:

1. Вырезать болгаркой или ножницами отверстие в центре оцинкованной крышки.
2. Щели закрыть герметиком.
3. Сделать в боковой части ведра отверстие диаметром 40 мм.
4. Вставить в него пластиковое колено на 45°.
5. Соединить гофрированный шланг с установленным элементом трубой. Гофру желательно наклонить в сторону дна, поскольку так получится направить воздух по нужной траектории.
6. Надеть на фильтр капроновую ткань или другой проницаемый материал. Благодаря этому в самодельный «Циклон» не попадут крупные частицы мусора.
7. Соединить выход фильтра с коленом на крышке.
8. Обработать герметиком или клеем все соединения.

Если не получается вставить трубу, значит, придется делать переходник из резинового шланга.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

• масляный фильтр;
• пластиковое ведро;
• канализационные ПВХ колена на 45° и 90°.
• труба сечением 40 мм и длиной 1 м;
• гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
2. Замазываем щели герметиком.
3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
4. В качестве соединительного элемента с коленом используем гофру.
5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

• дорожный конус;
• круглые деревянные палочки;
• большую емкость;
• пластиковые колена диаметром 50 мм на 45° и 90°;
• кусок ПВХ трубы 50 мм;
• гофрированную трубу;
• толстую фанеру;
• крепеж.

Изготавливаем фильтр таким образом:

1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

• 2 гофрированных шланга к пылесосу;
• ПВХ трубы диаметром 40 и 100 мм;
• лист металла толщиной 0,2-0,5 мм;
• 2 пластиковые бутылки на 2,5 л и одна на 5 л;
• ножницы по металлу;
• электродрель со сверлами;
• заклепочник;
• термопистолет с клеем.

Изготавливаем фильтр таким образом:

1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

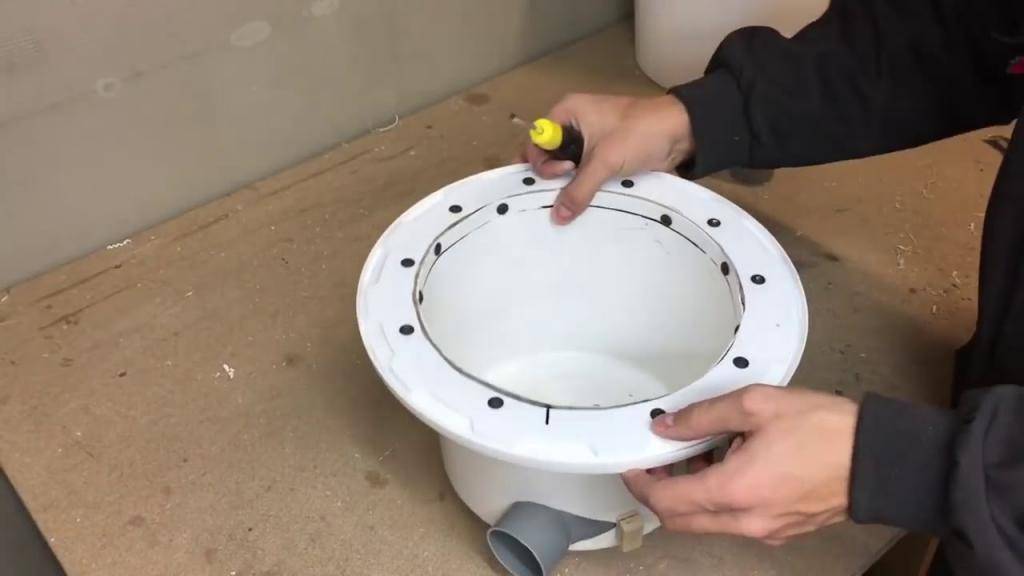

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Изготовление циклона из бочки

Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр. Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.

Сборку циклона осуществляют в следующей очередности:

На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.

Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.

Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.

В боковой стенке бочки прорезают отверстие. Колено с углом 45о вставляют поворотом вниз. Внутри бочки патрубок фиксируют к боковой стенке хомутом. Стык тщательно герметизируют.

Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.
