Как сделать газовый холодильник на пропане своими руками

Устройство пропанового холодильника

Абсорбционный принцип работы – основа холодильной техники, которая могла бы работать на пропане.

Рассматривая газовый холодильник и принцип его работы, следует подчеркнуть: в абсорбционном холодильнике пропану отводится скромная функция газа-подогревателя. Главными же компонентами процесса абсорбции в конструкциях бытовых холодильников являются обычно аммиак и вода.

Так выглядит задняя стенка абсорбционного холодильника. Это одна из тех старых моделей аппаратов, которые подходят для модернизации – переустройства на газовое топливо вместо электрической энергии

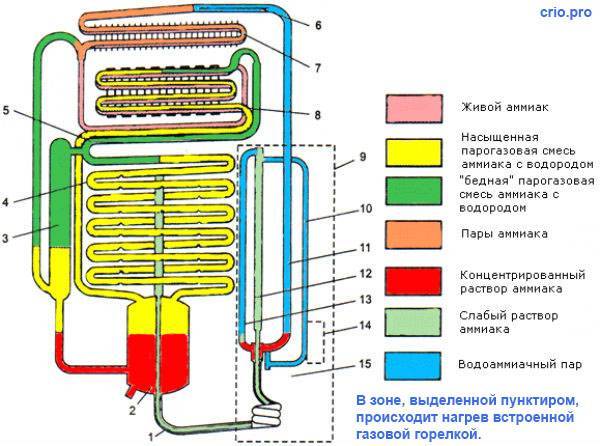

Аммиак выступает в качестве хладагента, а вода исполняет роль вещества-поглотителя. Газовая модель в упрощённом виде содержит следующие технологические модули:

1. Газовый нагревательный модуль.
2. Генератор (точнее – кипятильник).
3. Конденсатор.
4. Абсорбер (поглотитель).
5. Испаритель.

Газовым нагревателем осуществляется подогрев содержимого генератора. Модуль генератора предназначен для получения парообразного аммиака и подачи слабого аммиачного раствора в область абсорбера. Конденсаторный модуль служит для охлаждения паров аммиака до температуры конденсации. А модуль под названием «абсорбер», выполняет функции поглотителя аммиака. Испаритель газового холодильника служит генератором холода.

Как работает такая техника?

Газовые холодильники выпускаются разных размеров, от компактных моделей объемом 33 л до обычных напольных образцов в 100 л и более. Разница между наружными и внутренними температурными показателями соответствует 30 градусам. Такой принцип работы агрегата означает, что в летний зной внутри прибора эти цифры будут ниже 0. Такие холодильники допускают заморозку провизии, поэтому многие образцы оборудованы встроенной морозилкой, в основном это относится к бытовым устройствам для дачи, кухни или столовой. Купить такие агрегаты можно в любом магазине бытового оборудования. Абсорбционный холодильник – невероятно надежный прибор, а сильной стороной агрегата является отсутствие движимых элементов, что сводит к нулю вероятность поломки. Эта особенность вызывает небольшое повышение цены на оборудование этого типа, однако купить его выгодно, поскольку надежное устройство окупится бесконечно долгим эксплуатационным сроком. Функционирование газовых холодильников напоминает работу обычного бытового оборудования. Они аналогичным образом поддерживают температуру в 2–4 градуса, но такие модели получают энергию от баллона с пропаном. Принцип работы такого устройства основывается на испарении хладагента, имеющего низкую температуру кипения. Густое вещество, равно как его носитель, в специальном отсеке нагревается до температуры кипения. Эти пары поступают в конденсатор, после чего перемещаются в жидком состоянии в испаряющий блок. Здесь они снова закипают, но уже при отрицательной температуре, тем самым забирают тепло из холодильного отделения. Дальнейший принцип работы связан с объединением носителей и переносом вещества в генератор-кипятильник. Как видно, процесс повторяется, образуя замкнутую цепь.

Установка газового холодильника осуществляется по аналогичной схеме, что и подключение плиты или духовки. Шланг с редуктором (лягушкой) подсоединяется к штуцеру, который обычно расположен в нижней части прибора. Сама горелка должна быть надежно защищена от влаги, быстро воспламеняющихся материалов и загрязнений. Исключить следует и влияние прямых солнечных лучей. Отдельные мини-агрегаты имеют дополнительные возможности, позволяющие выставлять нужную температуру.

Как устроен пропановый холодильник

Абсорбционный принцип – основа функционирования холодильного оборудования, которая может работать и на пропане. В таком агрегате пропану отводится достаточно малая функция – газа-подогревателя. Основными же составляющими абсорбционного процесса в конструктах бытовых холодильных агрегатов обычно выступают вода и аммиак. Аммиак – хладагент, а вода используется в качестве поглощающего вещества. Газовая модель в варианте упрощения содержит такие технологические модули:

• генератор (кипятильник);
• модуль газовый нагревательный;
• поглотитель (абсорбер);
• конденсатор;
• испаритель.

Нагревателем выполняется подогрев содержимого в генераторе, его модуль необходим для образования парообразного аммиака и поступления низко концентрированного аммиачного раствора к абсорберу. Конденсатор необходим для охлаждения аммиачных паров (до показателей конденсации), а абсорбер – поглощает аммиак. Испаритель в газовом холодильнике исполняет роль генератора холода.

Принцип работы холодильника на газу

Технологический цикл охлаждения начинается с подогрева газовой горелкой концентрированного водоаммиачного раствора. За счёт более низкой температуры кипения аммиака это вещество вскипает быстрее воды. Начинается процесс образования концентрированных паров хладагента, которые поступают в конденсатор.

Здесь аммиачный пар конденсируется, и уже жидкий аммиак устремляется к испарителю, где за счёт отбора тепла от продуктов вскипает, образуя парожидкостную смесь.

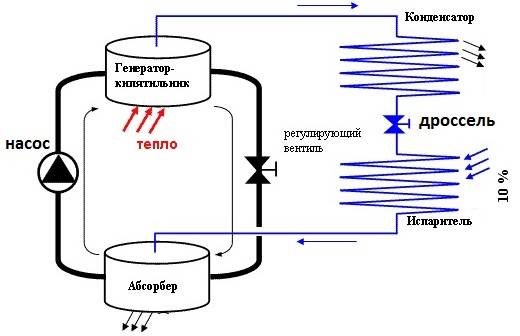

Структурная схема, показывающая принцип работы абсорбционного аппарата охлаждения. В качестве нагревателя генератора здесь используется газовая горелка. Однако, по сути, нагреватель может быть практически любого типа

Схемой абсорбционного холодильника предусматривается также работа устройства, которое носит название «дефлегматор». Этот модуль установлен на выходе из кипятильника и предназначен для получения слабого водоаммиачного раствора в процессе частичной конденсации насыщенных паров. Этот слабый раствор собирается в абсорбере. Туда же направляется насыщенная парожидкостная аммиачная смесь из испарителя, где абсорбируется. Далее цикл повторяется.

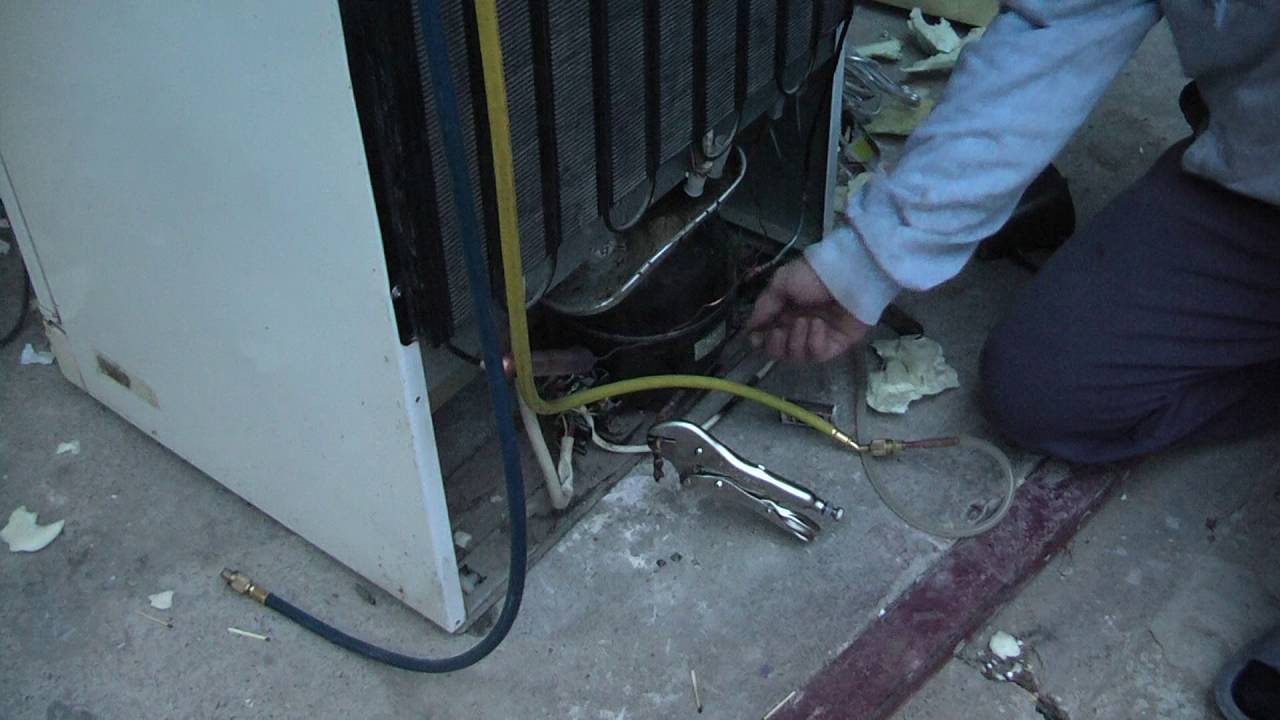

Холодильник абсорбционный, подготовленный под модернизацию. Здесь демонтирована защитная металлическая панель, убран теплоизолятор (слой минеральной ваты), удалён электронагреватель. Осталась лишь гильза на трубке сифона

Большая часть абсорбционных бытовых холодильников оснащаются электрическими нагревателями. Например, из таких моделей можно отметить холодильники «Садко», «Морозко» и другие.

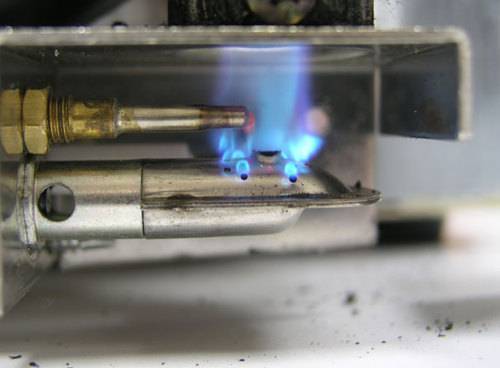

Но электрический нагреватель вполне допустимо заменить любым другим источником тепла, включая пропановую горелку, радиатор отопления и даже дым печной трубы. Поэтому отмеченные модели абсорбционной техники теоретически вполне допустимо использовать под создание своими руками холодильника на газу, функционирующего в постоянном режиме.

Самодельный прибор из газовой горелки

Предложенным нами способом можно собрать не слишком мощный, но удобный, компактный, переносной газовый обогреватель. Такое устройство подойдет для обогрева небольших комнат, гаража, маленькой теплицы, подвала или палатки.

Для сборки конструкции используется газовая горелка-примус. Она применяется для приготовления пищи. Эта схема применима также при использовании цанговых клапанных баллонов.

Газовые горелки и плитки подключают к стальным или композитным газовым баллонам. Работают они от любой смеси сжиженных газов

Кроме горелки потребуется следующий подручный материал:

• жестяной лист небольшой площади;
• круглое металлическое сито;
• заклепки.

Также нужны будут некоторые инструменты: электрическая дрель с маленьким сверлом, устройство для клепания и ножницы по металлу.

Эксплуатация самодельных газовых устройств требует от пользователя повышенного внимания к деталям. Безопасность пользователя напрямую зависит от того, соблюдается ли техника безопасности или нет

Сборка устройства осуществляется следующим образом. Сперва необходимо взять заранее приготовленный жестяной лист и приложить к нему сито. Сито нужно обвести маркером или строительным карандашом по окружности.

После этого откладывается сито и карандашом с линейкой на жести поверх окружности аккуратно дорисовываются прямоугольные ушки или так называемая развертка. Одно ушко должно быть в несколько длиннее оставшихся трех.

Затем нужно взять ножницы и аккуратно вырезать расчерченную заготовку

Важно вырезать детали так, чтобы на их поверхности не было неровностей

После того как круг вырежут из листа, его нужно прикрепить к горелке с помощью болтов. Для этого понадобится дрель, с помощью которой аккуратно просверливают ровные отверстия. Затем нужно подровнять просверленные отверстия и стереть остатки металла напильником или срезать (подточить) болгаркой.

В результате можно собрать обогреватель с вертикально или горизонтально расположенным баллончиком с газом. Это зависит от типа горелки и от желания собирателя

У полученной конструкции сверху нужно загнуть прямоугольные ушки и прикрепить металлическое сито. Основной задачей сита при работе обогревателя будет рассеивание тепла. Эту конструкцию можно усовершенствовать путем дополнительного использования сетки.

Первым делом из жестяного листа дополнительно вырезается еще один круг с ушками. Его размеры должны совпадать с размерами первой детали. Затем с помощью дрели необходимо просверлить отверстия в вырезанном круге, которые должны располагаться на небольшом расстоянии от края заготовки. После этого нужно вырезать небольшую полоску из сетки.

Вырезанная неширокая полоска прикрепляется над ситом к первому и к второму жестяному кругу за ушки с помощью наклепок. Ушки должны быть загнуты под углом 90 градусов. В итоге конструкция будет напоминать металлический цилиндр.

После изготовления своими руками такого газового обогревателя с использованием газовой горелки конструкцию необходимо проверить. Нужно убедиться в том, что ей можно безопасно пользоваться. Газовый баллончик подсоединяется к горелке, включается подача газа, зажигается горелка, и устройство начинает обогрев помещения.

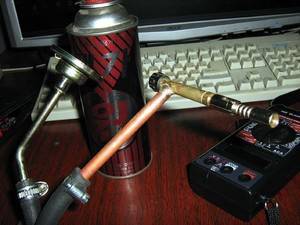

С помощью шланга-переходника можно подключать такую горелку к большому газовому баллону. Тогда не придется дополнительно тратить время на замену и заправку емкости с газом. На баллоне обязательно должен быть установлен газовый редуктор, который защищает конструкцию от обратного движения газа и позволяет регулировать давление.

Подобными шлангами самодельного или заводского производства удобно переливать газ из одной емкости в другую, а также подключать обогреватель к источнику газа

Стоит помнить, что производители газовых баллончиков не рекомендуют использовать свою продукцию повторно и дозаправлять баллончики.

Применяя аналогичный подход можно сконструировать самодельный газовый обогреватель большего размера. Такие устройства будут напоминать уже газовые печки и могут питаться прямо от газовой трубы или крупного баллона. Естественно и мощности такой печи хватит для обогрева более крупного помещения.

Однако такие конструкции не так легко перемещать с одного места в другое, они занимают много пространства и часто требуют дополнительного сооружения дымохода и проведения вентиляционной системы.

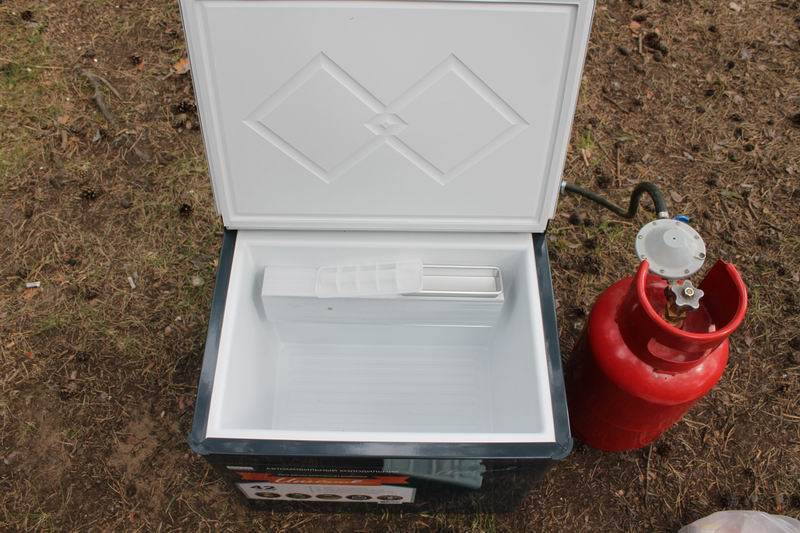

Газовые холодильники для авто

Кроме бытового использования, газовый холодильник возможно использовать для авто, что повышает комфорт рабочей поездки или путешествия на большие расстояния. Присутствует большое разнообразие автомобильных газовых холодильников, которые работают бесшумно, что делает их самым привлекательным вариантом, в сравнении с другими конфигурациями автомобильного холодильного оборудования.

Автомобильный холодильник не способен функционировать в полноценном режиме, как бытовой, а момент достижения самых низких температур происходит замедленно. Также, из-за малогабаритности, в него помещается гораздо меньше продуктов. Но, средняя стоимость такого оборудования для авто – 250 долларов. Распространенные бренды:

• Vitrifrigo;
• EZETIL;
• Dometic.

Таким холодильным оборудованием возможно пользоваться не только в качестве авто холодильника, но также и в других условиях. Тем не менее, требуется помнить, что газовое оборудование нуждается в тщательном изучении инструкции по эксплуатации устройства.

Как устроено баллонное отопление

Какой котёл использовать

При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).

По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.

Баллоны vs газгольдер

Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.

Зачем нужен редуктор

Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.

При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):

• Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
• Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.

Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.

Другие комплектующие для подключения баллонов

Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.

Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.

Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.

Как добиться безопасности

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность

Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель. Ждать следует до того времени, когда пойдёт пламя

Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу

Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Изготовление газовой горелки

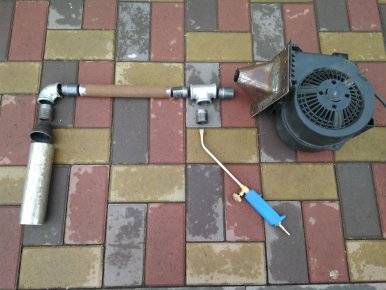

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

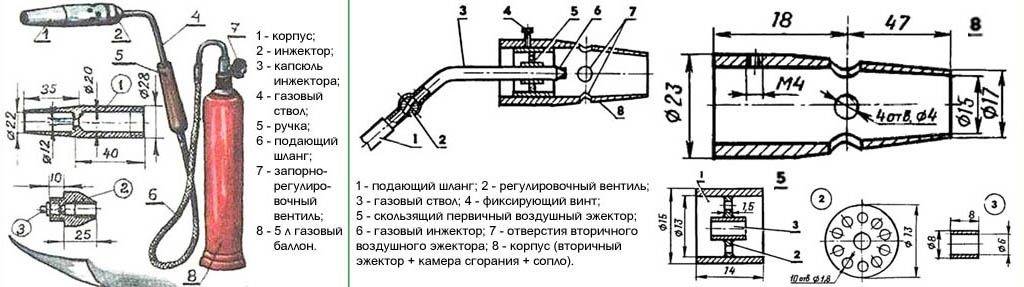

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Автомобильные газовые холодильники

Помимо использования в быту, газовый холодильник позволяет сделать комфортным путешествие или дальнюю рабочую поездку – речь идет про автомобильный вариант. С его помощью продукты даже в самую жаркую погоду сохранят свежесть и прохладу. Есть много разновидностей автомобильных холодильников, но газовое оборудование считается самым комфортабельным. Бесшумность работы устройства определяется отсутствием подвижных деталей.

Автомобильный холодильник не может работать в полноценном режиме, как привычное бытовое оборудование. Момент достижения им предельно низких температур наступает гораздо медленнее. От обычного холодильника он отличается компактными размерами, что позволяет вмещать в него небольшой объем продуктов. Впервые появившиеся в России только в конце прошлого века абсорбционные холодильники вызвали положительные отклики пользователей. Несмотря на то, что многие считают такую эксплуатацию не совсем безопасной, большая часть людей хочет купить автомобильный холодильник по невысокой цене. Средние показатели стоимости такой техники составляют 250 долларов за единицу товара.
Оборудование полноценно работает не только в машине, но и в помещении, которое не может предоставить подключение к сети, а используемые газовые баллоны стоят гораздо меньше собственного электрогенератора. Автомобильные модели российских производителей имеют очень скромный ассортимент моделей. Известные бренды Vitrifrigo,  Dometic, EZETIL позволяют купить качественное оборудование, предназначенное для автономного пользования. Этими агрегатами можно пользоваться в отдаленных местах: они надежны и легко управляемы, работают от газа, бытовой электросети и автомобильного прикуривателя. Любая газовая холодильная камера требует изучения инструкции и руководства пользователя. Такие сведения уберегут от ошибок при покупке и сделают эксплуатацию легкой и приятной. https://www.youtube.com/watch?v=PDZAxUdW8ik

Сжиженный газ

Многие котлы производятся таким образом, что при смене топлива можно использовать одну и ту же горелку. Поэтому некоторые владельцы выбирают метан и пропан-бутан для обогрева. Это вещество с низким показателем плотности. В процессе отопления выделяется энергия и происходит естественное охлаждение под воздействием давления. Расходование зависит от оборудования. Автономное снабжение включает в себя следующие элементы:

• Сосуд или баллон, содержащий смесь бутана, метана, пропана – газогольдер.
• Приборы для управления.
• Система коммуникаций, по которым движется топливо и распределяется внутри частного дома.
• Датчики для отслеживания температуры.
• Запорная арматура.
• Устройства автоматической регулировки.

Газогольдер должен находиться не менее, чем в 10 метрах от котельной. При наполнении баллона в 10 кубов для обслуживания здания в 100 м2 понадобится оборудование мощностью в 20 кВт. При таких условиях достаточно заправлять не более 2 раз в год. Чтобы высчитать ориентировочный расход газа, нужно в формулу R=V/(qHxK) вставить значение для сжиженного ресурса, при этом вычисления ведутся в кг, которые затем преобразуют в литры. При теплоте сгорания 13 кВт/кг или 50 мДЖ/кг получается следующая величина для дома в 100 м2: 5/(13х0,9)=0,427кг/час.

Так как литр пропан-бутана весит 0, 55 кг, выходит формула – 0,427/0,55=0,77 литров сжиженного топлива за 60 минут, или 0,77х24=18 л за 24 часа и 540 л за 30 дней. Учитывая, что в одной емкости находится около 40 л ресурса, расход в течение месяца составит 540/40=13,5 баллонов газа.

Как уменьшить потребление ресурса?

В целях сокращения расходов на обогрев помещения владельцы домов применяют различные меры. В первую очередь необходимо проконтролировать качество оконных и дверных проемов. При наличии щелей тепло будет уходить из комнат, что приведет к большему потреблению энергии.

Также одним из слабых мест является кровля. Горячий воздух поднимается вверх и смешивается с холодными массами, увеличивая расход в зимний период. Рациональным и недорогим вариантом будет обеспечить защиту от холода на крыше при помощи рулонов минеральной ваты, которую укладывают между стропилами, при этом не требуется дополнительной фиксации

Важно заняться утеплением стен внутри и снаружи здания. Для этих целей существует огромное количество материалов с отличными свойствами. Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга

Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга.

При установке оборудования для отопления в загородном доме необходимо рассчитать оптимальную мощность котла и системы, работающей на естественной или принудительной циркуляции. Датчики и термостаты контролируют температуру, в зависимости от климатических условий. Программирование обеспечит своевременную активацию и отключение при необходимости. Гидрострелка к каждому прибору с датчиками для отдельно взятой комнаты автоматически определит, когда нужно начинать обогревать площадь. Батареи оснащают термоголовками, а стены за ними покрывают фольгированной мембраной, чтобы энергия отражалась в помещение и не уходила впустую. При теплых полах температура носителя достигает всего 50°C, что также является определяющим фактором при экономии.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Применение альтернативных установок поможет снизить потребление газа. Это гелиосистемы и оборудование, работающее от силы ветра. Считается наиболее эффективным использование нескольких вариантов одновременно.

Расход на отопление дома газом можно высчитать по определенной формуле. Вычисления лучше проводить на этапе проектирования здания, это поможет выяснить рентабельность и целесообразность потребления

Также важно принять во внимание количество проживающих людей, КПД котла и возможность применения дополнительных альтернативных систем обогрева. Эти меры позволят сэкономить и значительно сократить расходы

Производители

Exmork

Известным производителем газовых холодильников выступает компания «Exmork». Фирма выпускает абсорбционные холодильники, которые способны работать без электричества на пропане. Подключение такого агрегата к источнику газа осуществляется по тому же принципу, что и при установке обычной газовой плиты. В зависимости от модели стандартного 50-литрового баллона с газом хватает на срок работы холодильника от 30 до 60 дней. Температурные показатели аналогичны обычному устройству: от +3 до +5 °C в холодильном отсеке и от -15 до -5 °C в морозильном. Холодильник, работающий на газе, будет особенно незаменим в местности с постоянными перебоями электричества, ведь он позволит сохранить продукты свежими в любых условиях. Устройства просты в эксплуатации, а купить такой прибор можно не только для кухни или дачи, но и для столовой, кафе, кемпинга или на веранду.

Vitrifrigo

Газовое охлаждающее оборудование еще не так популярно в России, а известным производителем, занимающегося его выпуском, становится бренд Vitrifrigo. Купить модели объемами в 40 и 150 л можно, чтобы обустроить домашнюю, дачную кухню или другое помещение, а также автомобиль. Такая техника может работать от любых источников: газового баллона, сети напряжением в 12 В или 220 В, что позволяет получить любые температурные показатели.

Конструкция горелки

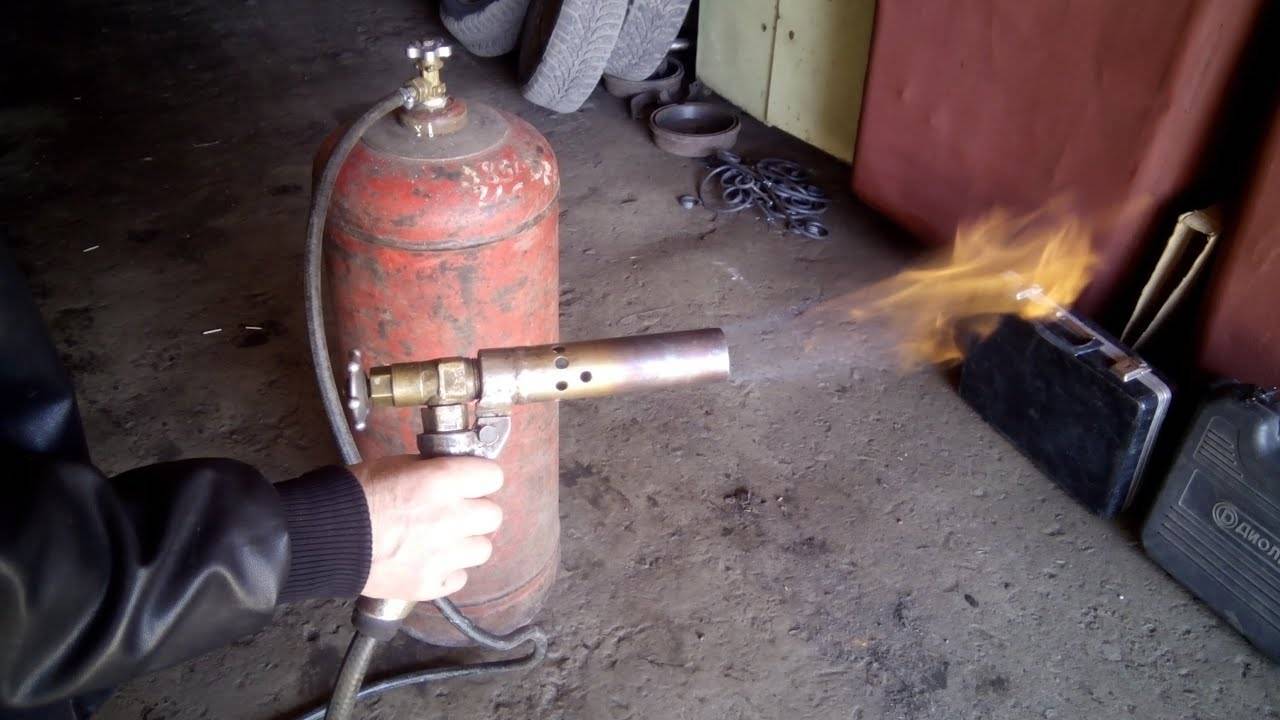

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

https://youtube.com/watch?v=jlvToZgP-1k

В устройство газовой горелки включаются такие элементы:

• корпус из металла;
• форсунка;
• редуктор;
• регулятор подачи топлива;
• узел для закрепления баллона;
• головка.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.
