Септик из бетонных колец своими руками: схема

Обустройство дна резервуара

Нижняя плита предназначена для обеспечения герметичности и предотвращения попадания токсичных отходов в грунт.

Изготавливается днище в следующей последовательности:

1. Грунт качественно выравнивается и трамбуется. Если есть корни растений, то они отрубаются, а их срезы обрабатываются антисептиком.
2. На землю укладывается геотекстильное полотно. Оно предотвратит прорастание травы и размывание грунта под емкостью.
3. На высоте 15 см в стенках высверливаются отверстия диаметром 12-16 мм. Делаются замеры, выпиливаются арматурные штыри. Они вставляются и фиксируются в дырках, образуя решетку с ячеей 15-20 см.
4. На геотекстиль засыпается смесь песка и щебня высотой 10-12 см. Материал смачивается и выравнивается.
5. Замешивается бетон. Пропорция цемента, песка и щебня берется 1:3:3. Раствор заливается, пока не покроет арматурный каркас слоем 5 см. Чтобы бетон набрал прочность нужно не менее 14 суток.

Такая технология изготовления днища обеспечит его устойчивость к давлению и герметичность.

Нужно ли утеплять септик из бетонных колец — Все об утеплении и энергоэффективности

Вопросы утилизации стоков на загородных участках касаются как дачников, так и владельцев частных домов. Большинство дачных массивов и немало небольших населенных пунктов в стране не обеспечены возможностью подключения к централизованным сетям. С таким положением трудно смириться, не правда ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, для сооружения которого потребуется минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь сооружение обязано безотказно работать.

Мы предлагаем ознакомиться с достоверной информацией о сооружении бетонных септиков, об основах проектирования автономного очистного сооружения и об его организации. В дополнение к ценной информации мы подобрали фото, схемы и видео-руководства.

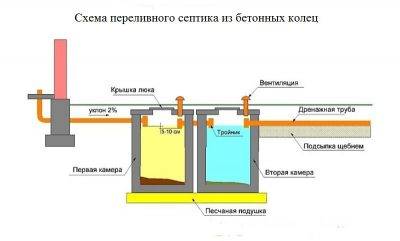

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Устройство независимой канализации с входящими в схему собственными очистными сооружениями избавит владельцев загородного дома от массы проблем Сооруженный из бетонных колец септик-отстойник позволит утилизировать преобладающий объем стоков в грунт, что в десятки раз сократит число вызовов ассенизаторов Поступающие в септик стоки сбраживаются и окисляются, в результате отстаивания от воды отделяются твердые нерастворимые фракции и оседают на дно В работе септиков-отстойников не задействовано оборудование, нуждающееся в электропитании, обслуживание системы занимает минимум времени, сил, средств Построенный из бетонных колец септик — отстойник является самым дешевым вариантом организации очистных сооружений для автономной канализации. Собрать его можно собственноручно Для обустройства горловин бетонных канализационных колодцев выпускают кольца перекрытий с отверстием для установки прочно закрывающихся люков Двухкамерные септики, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходующих до 250 л в сутки. Заполняться септик может на 2/3 общего объема, что в среднем составляет 5 — 8 м³/сут Для удаления нерастворимого осадка из септика ассенизаторов вызывают дважды в год. Откаченный ил используют в компостных кучах Очистные сооружения автономной канализации Устройство двухкамерного септика-отстойника Строительство септической системы с двумя отсеками Энергонезависимая очистная система на даче Установка бетонных колец в котлован Обустройство горловин очистных сооружений Стандартный объем двухкамерных септиков Процесс откачки нерастворимого осадка

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

Вторая камера. Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

Этапы строительства

Монтаж проводится в следующем порядке:

• Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
• Выкапывается яма.
• Устанавливаются кольца, подводятся трубы.
• Проводятся работы по герметизации и гидроизоляции.
• Устанавливаются перекрытия.
• Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

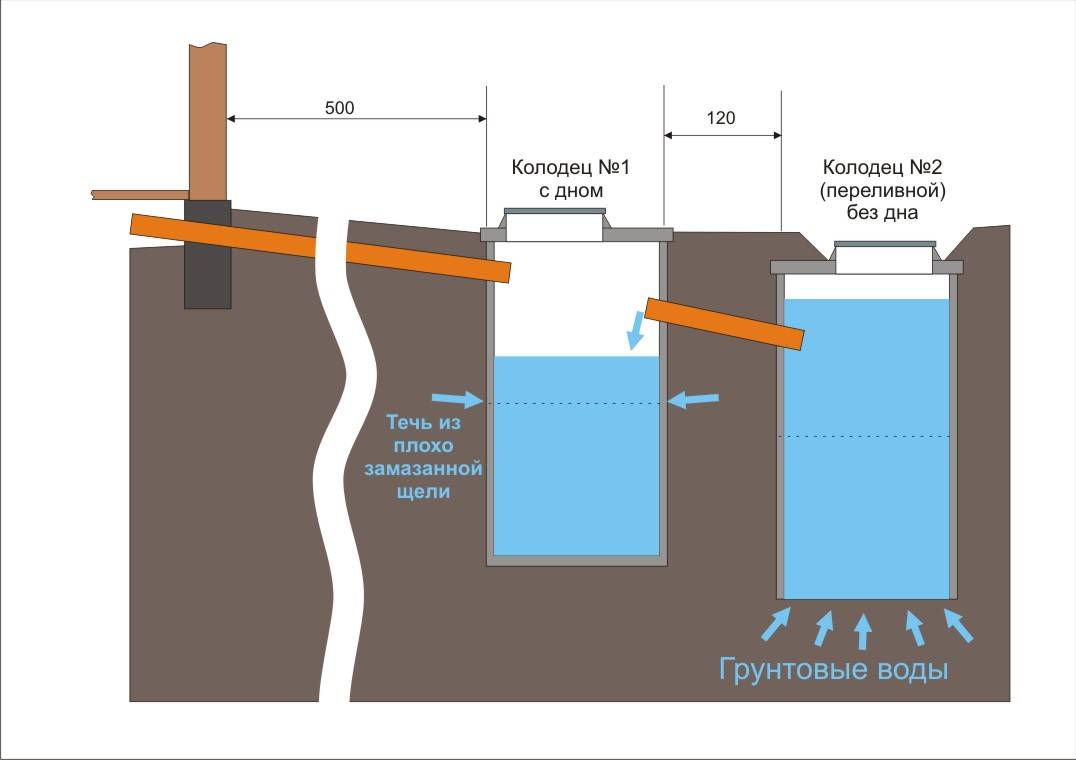

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
3. Меры безопасности:

• Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
• Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

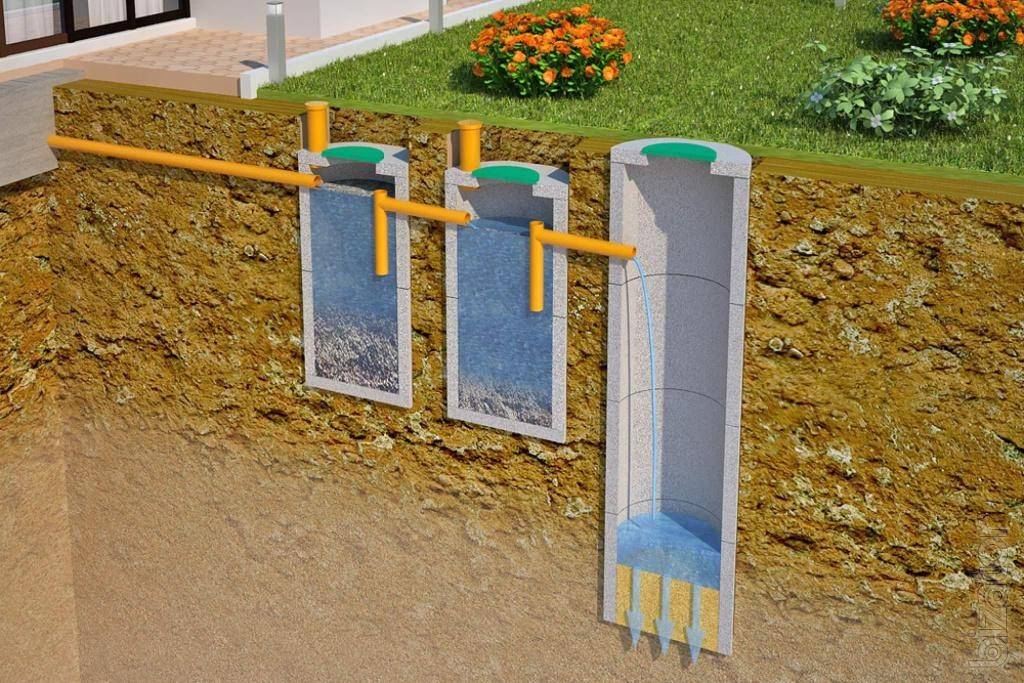

Схема

Для устройства септика во время проектирования составляется схема. Она состоит из следующих комплектов:

• Отсека первичного отстаивания.
• Отсека вторичного отстаивания.
• Фильтрационного отсека.

Если в доме проживает 1-2 человека, то будет достаточно установить 2 отсека – без вторичного отстаивания можно обойтись. Каждый отсек состоит из нескольких колец. Для семьи из нескольких человек в первом комплекте будет применяться 4 кольца, во втором – 6 колец, а в третьем – 8. Для небольшой семьи из 2-х человек количество колец может сократиться в 2 раза.

Для правильного расчета составляющих следует рассчитать необходимый объем септика. В таблице 1 представлены усредненные данные для выбора объема.

Таблица 1. Выбор объема септика

Требуемый объем септика, м3	Количество жильцов	Количество колец (d=1000 мм, h=900 мм), шт.
		Отсек первичного отстаивания	Отсек вторичного отстаивания	Фильтрационный отсек
3,5	1-2	2	—	3
4,2	3-4	3	—	3
4,9	4-5	4	—	3
5,6	5-6	4	—	4
6,3	6-7	3	3	3

πr2/h, где

Затем требуемые объем септика делится на полученное значение объема одного кольца – это и будет необходимое количество колец.

Для отсеков первичного и вторичного отстаивания следует предусмотреть плиту для днища. В фильтрационном ее не будет по той причине, что очищенные стоки будут уходить через дно в землю. Для каждого отсека будет устанавливаться бетонная плита перекрытия.

При выборе колец следует обращать внимание на маркировку:

• КС – конструкция стенового типа без замка.
• КСч – конструкция с замковым соединением.
• КЦД – конструкция с глухим дном.

Изделие КС представляет собой обычное бетонное кольцо. При соединении нескольких таких изделий образуется отсек. Для более надежного скрепления колец используются конструкции КСч, имеющие замковое соединение.

Также выпускаются кольца с глухим дном, которые представляют собой цельную конструкцию. Такие изделия значительно упрощают монтаж. Изделие КЦД устанавливается в нижней части отсека и собирает в себе твердые части стоков.

Основные элементы септика

Септик – местная очистная установка, предназначенная для обустройства независимой от центральных сетей канализационной системы.

Основные задачи элемента – временное накопление стоков и их последующая фильтрация. Современные септики стали усовершенствованной альтернативной традиционным выгребным ямам.

Галерея изображений

Фото из

Септик — часть автономной канализации, осуществляющая сбор и очистку сточных вод. В его приобретении нуждаются частные и коммерческие объекты, не имеющие возможности подключиться к централизованным канализационным сетям

В энергонезависимых септиках-отстойниках переработка, осветление, обеззараживание и очистка воды происходит благодаря течению естественных химических, физических и биологических процессов

В зависимости от численности пользователей независимой канализационной системы подбирают объем септика, в зависимости от необходимой степени очистки — число камер

Чем больше камер в септике отстойнике, тем более углубленная проводится переработка стоков, тем меньший путь проходят стоки до сброса в грунт или на рельеф

Для сооружения автономной канализации с собственным пунктом очистки сейчас можно приобрести полимерную емкость нужного объема

Для обустройства дачного надела собственной канализацией подойдут подручные средства: пластиковые и металлические бочки, еврокубы, автомобильные шины

Очистное сооружение любого объема можно сделать путем заливки бетона в каркас. Устройство занимает немало времени, но долгосрочность исполнения оправдывает надежность и цена

Гораздо быстрее, чем заливка монолитного объекта, выполняется строительство септика из бетонных колец. Камеры его устанавливают отдельно, этот модульный принцип применяется в устройстве септиков из нескольких пластиковых составляющих

Септик на загородном участке

Энергонезависимый септик отстойник

Одно- и двухкамерные системы очистки

Трехкамерный септик для частного дома

Пластиковые емкости для независимой канализации

Использование бочки в качестве септика

Монолитное железобетонное сооружение

Септик частного дома из бетонных колец

Понимание устройства и механизма работы септика облегчит выбор очистного сооружения и его установку.

Конструкции разных модификаций имеют некоторые общие составляющие. Очистная система представляет собой герметичный бак, включающий один или несколько отсеков.

Чтобы не допустить загрязнение грунта объем отходов, поступающих в яму, должен находиться в пределах 1 куб.м/сутки. Однако в доме, где есть ванна, туалет, мойка и стиральная машинка, это требование невыполнимо

Камеры септика разделены перегородками. Движение жидкости между ними осуществляется по переливным патрубкам.

К первому отсеку от внутренней канализации дома подведена сливная труба, а из последней камеры выводиться очищенная вода в грунт или полуочищенная – на почвенную доочистку.

Многие модели оснащены механическим фильтром – отделение осадка происходит без химической реакции и добавления реагентов. Стоки фильтруются через песок, гравий или керамзит (+)

Основными составляющими всех очистных агрегатов являются:

1. Емкости для отстаивания стоков. Накопительные баки выполняются из пластика, металла, бетона или кирпича. Наиболее предпочтительны модели из стеклопластика и полипропилена – материалы устойчивы к истиранию и гарантируют герметичность резервуара в течение всего срока эксплуатации.
2. Входящий и исходящий трубопровод. Переливные патрубки устанавливаются под уклоном, обеспечивая беспрепятственное протекание жидкости между баками.
3. Элементы обслуживания. Ревизионные колодцы и люки. Устанавливается как минимум один колодец на наружной трассе канализационного трубопровода. При увеличении протяженности ветки более 25 м устраивается дополнительная ревизия.
4. Вентиляционная система. Независимо от того, какие бактерии (анаэробные или аэробные) участвуют в процессе переработки сточных масс, для нормальной жизнедеятельности микроорганизмов, отвода метана и поддержания нужной температуры необходим воздухообмен.

Простейшая схема вентилирования локальной канализации включает один стояк в начале системы, а второй – на крайней секции септика. При обустройстве фильтрационных полей вентиляционный стояк устанавливается на каждой дренажной трубе.

Вентиляционная система обеспечивает отвод газов, образованных в результате распада органики. Естественный воздухообмен основан на разности давлений воздуха – приточное отверстие располагается ниже вытяжного на 2-4 м (+)

Это интересно: Проект дачного туалета с душем в чертежах и схемах

Принцип работы септика

Септик – это оптимальный вариант для самостоятельной проектировки и обустройства канализации. Альтернативой септику может выступать выгребная яма – но она требует периодической откачки, и потому может рассматриваться лишь как временное решение.

Также вместо септика можно установить станцию биологической очистки, только вот стоимость таких станций достаточно высока, да и для полноценного функционирования требуется постоянное поступление электроэнергии.

На фоне этого установка септика своими руками действительно выглядит оптимальным решением. Достаточно один раз потратить время, силы и средства на его возведение – и можно забыть о периодическом вызове ассенизаторов.

Если при строительстве септика был обеспечен хороший дренаж, и объем септика это позволяет – то работать без откачки септик будет не один десяток лет.

Септик при откачке

Перед тем, как приступить к описанию процесса обустройства септика, разберемся с принципом его работы. Современный септик – это система из нескольких (чаще всего двух или трех) емкостей.

Первая емкость – отстойник. В отстойник из канализационной сети попадают канализационные стоки, и здесь же происходить процесс бактериального разложения органики на воду и безопасный нетоксичный ил.

Ил постепенно оседает на дно отстойника, а вода через переливное отверстие поступает в следующую камеру – фильтрационный колодец.

Образующиеся в ходе разложения органики газы удаляются из полости отстойника через вентиляционную трубу.

В фильтрационном колодце вода постепенно впитывается в грунт, а так как содержание органики и примесей в ней минимально (они либо разложились под воздействием бактериального комплекса, либо осели в отстойнике), то загрязнение грунта вам не грозит.

Современная промышленность предлагает множество моделей септиков. В то же время необязательно тратиться и приобретать септик промышленного производства – при определенной сноровке и знании технологии можно самостоятельно сделать септик, используя либо подходящую емкость, либо бетонные кольца для колодцев.
