Как спроектировать газопровод: проектирование системы газоснабжения

Процедура создания проекта

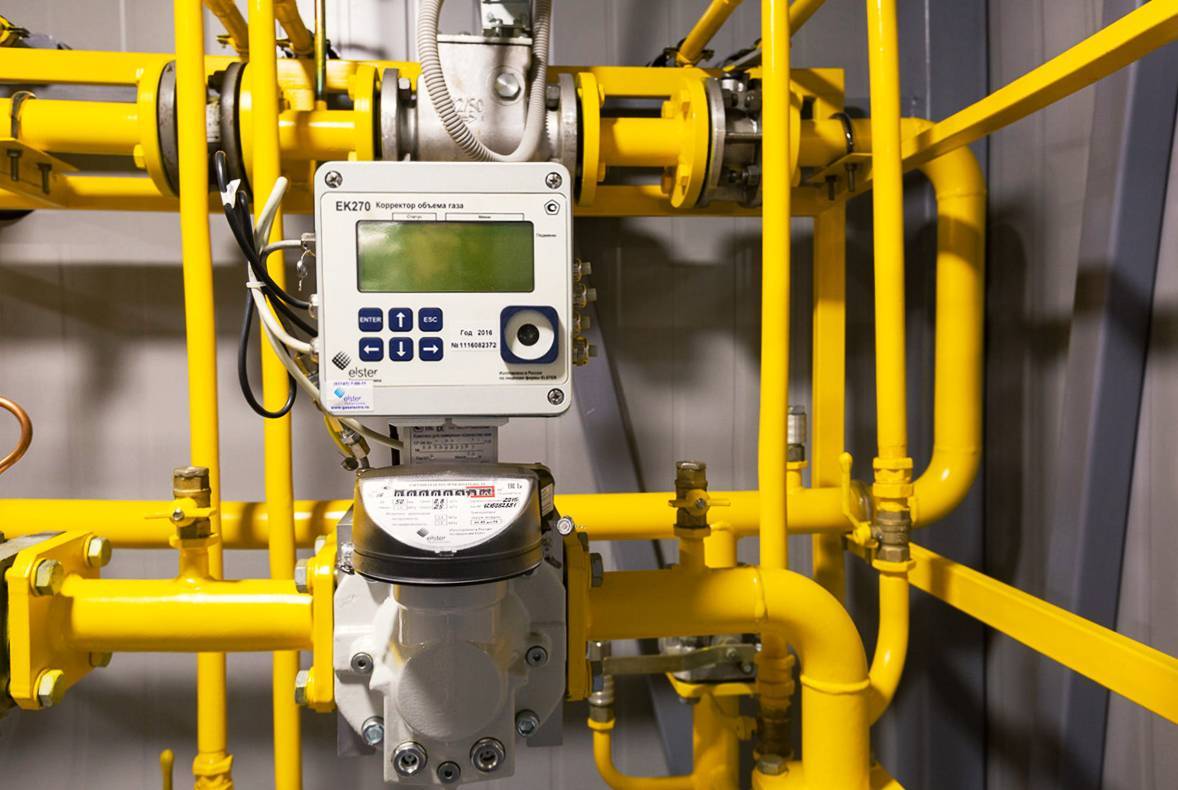

Работа над проектом газоснабжения частного дома начинается с расчетов, которые определят количество газа, требующееся для бесперебойного снабжения всех использующих его приборов. После чего инженер приступает к планированию трассы газовой магистрали. Она выполняется с учетом всех рекомендаций и требований строительных норм. Трубопровод соединяет здание с газопроводом или с подземным резервуаром. В любом случае на участке врезки должна быть установлена задвижка, отключающая подачу газа, а на вводе в здание – прибор учета.

В процессе создания проекта должны быть учтены все эксплуатационные условия. К примеру, на отводе газопровода к дому должен быть установлен понижающий давление редуктор

Важный момент – выбор газового оборудования. Это должен сделать инженер-проектировщик с учетом пожеланий заказчика. Специалист сможет подобрать модели оборудования, характеристики которых оптимально подходят для эксплуатации в существующих условиях.

Приобретать выбранные устройства следует только в специализированных магазинах. Что даст возможность исключить вероятность приобретения некачественных или несертифицированных изделий.

Каждый из используемых газовых приборов должен иметь специальный технический паспорт и сертификат с соответствующими отметками. Эта документация впоследствии предоставляется представителю газовой службы, который будет выдавать разрешение на ввод системы в эксплуатацию. Проектировщик выполняет план расстановки газового оборудования и внутренней разводки труб. После того, как он будет готов, выполняется гидравлический расчет спроектированного газопровода.

Это необходимо для определения точного размера труб на всех участках магистрали. Кроме того, гидравлический расчет определяет потери давления в трубопроводе и подтверждает работоспособность спроектированной газовой сети. Только после этого можно приступать к составлению спецификации.

Проектирование подведения газа к каждому прибору выполняется в строгом соответствии с нормативными требованиями

Результатом проведенных работ становятся:

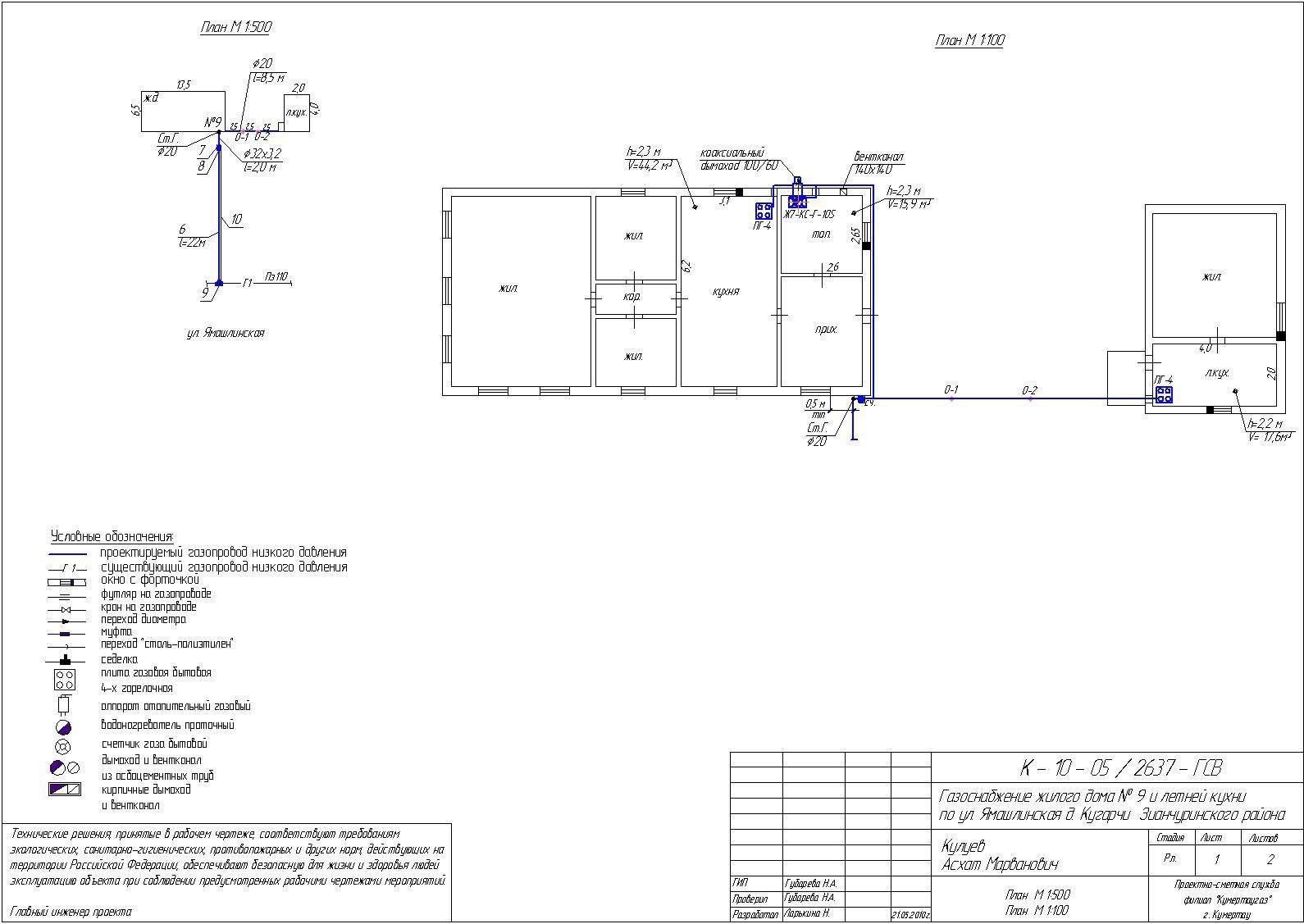

Схемы газовой сети от участка врезки до участка установки оборудования.
Разрезы здания и поэтажные планы, на которых указана схема разводки газопровода и места установки оборудования.
Подробные схемы монтажных узлов с пояснениями и рекомендациями по их строительству.
Спецификация оборудования и материалов.
Описание мер, необходимых для защиты системы от различных негативных воздействий.
Рекомендации, касающиеся эксплуатации и обслуживания спроектированной газовой системы.

По окончанию всех работ над проектом он сдается на согласование в технический отдел службы, которая ранее выдавала ТУ. Специалисты тщательно проверят проект на безопасность и соответствие всем действующим нормам. По окончании проверки выдается решение о согласовании согласовании проекта либо он может быть возвращен на доработку.

Последующий монтаж оборудования и укладка газопровода должны проводиться в точном соответствии с согласованным проектом. Если в ходе строительства планируются какие-либо изменения, их следует вновь согласовать с техническим отделом и дождаться решения специалистов. Иначе система не может быть введена в эксплуатацию.

Нужно знать, что вся исполнительная документация, иллюстрирующая выполненную работу, находится в архиве газовой службы. Поэтому доказать правомерность произвольных изменений проекта не удастся.

Как создается проект газоснабжения частного дома?

Проект газификации – это документ, разработанный уполномоченной компанией на основе действующих требований и пожеланий заказчика, который включает в себя информацию о системе подведения газоснабжения к дому.

Для начала необходимо получить технические условия в местном органе управления газовым хозяйством. Для их получения также необходимо предоставить довольно обширный пакет документов. Основными являются Акт на право собственности дома, Акт приватизации земельного участка и Проект дома согласованный во всех инстанциях. На следующем этапе, в документацию вносятся все данные про дом: особенности конструкции, возможности создании определенной схемы газоснабжения и т.д.

После этого создается детальный проект, который включает в себя любые нюансы. От того, можно ли вообще подвести газ к частному дому от централизованного газопровода, до типа труб, которые будут использоваться при монтаже системы. В результате должен быть представлен официальный документ с четкими планом и инструкциями. Он включает в себя следующие пункты: чертежи прокладки газопровода, чертежи расположения газового оборудования, чертежи вентиляционной системы, а также пояснительный текст для однозначного понимания представленных чертежей. Также прилагаются технические условия на газоснабжение и Акт обследования дымохода и вентиляционных каналов.

При проектировании газоснабжения важно учитывать среднесуточную потребность в энергоносителе. От этого показателя зависит мощность прокладываемого оборудования

Проектирование газоснабжения именно частных домов – это одна из наиболее популярных услуг специализированных компаний. Проект газоснабжения частного дома большинством компаний выполняется от 1 до 3-х недель.

Охрана магистральных газопроводов

Газовая сеть – объект повышенной важности, следовательно, имеются строго установленные правила, касающиеся ее использования. Любые работы субъектов хозяйственной деятельности около участков, где пролегает газопровод, должна быть ограничена

Для работы необходимо получение соответствующего разрешения от органов местного самоуправления. Предприятие-владелец обязано каждые три месяца проинформировать население прилегающих территорий касательно расположения трубопровода. Для этой цели применяются печатные издания, местное телевидение или радио. Управление трубопроводом связано с соблюдением общих и разработкой специальных правил эксплуатации объекта. Трубопровод — объект повышенной опасности, поэтому вокруг него существует охранная зона магистрального газопровода. Высокий уровень опасности определяется и непосредственно особенностями транспортировки, и серьезными характеристиками нефти, газа и прочих веществ. Если нарушается целостность трубопровода, то может случиться взрыв, разрушение и загрязнение прилегающих земель, формирование дымового облака, пожар, и прочие негативные последствия. Специальные знаки должны находиться в непосредственной близости от трубопровода, на высоте не менее 1,5-2 метра от уровня земли. Устанавливают их через каждые 500 метров, а также на каждом повороте шоссе. Крайне нежелательно, чтобы проезжая часть пересекалась с трубопроводом, однако, в ряде случаев избежать этого никак не удастся. Подобные участки должны быть оборудованы знаками, которые запрещают автомобилям парковаться.Как видим, магистральный трубопровод является объектом повышенной опасности. В процессе строительства крайне важно учитывать все требования нормативных актов и доверять работу исключительно квалифицированным специалистам, которые имеют все необходимые сертификаты. Во время эксплуатации очень важно четко следовать всем правилам работы на таком объекте. Только в таком случае, магистральный трубопровод станет стабильным источником прибыли для владельца и гарантирует получение конечными потребителями газа, нефти и других продуктов транспортировки.

С чего следует начать

Нужно знать, что работы по проектированию газоснабжения могут быть начаты только после того, как будут согласованы и получены технические условия или как их еще называют ТУ на газоснабжение объекта. Это значимый специальный документ, выдать его имеет право только газораспределительная организация. Получение ТУ дает владельцу участка возможность заказать разработку проекта.

Для получения техусловий необходимо предоставить в местную газовую службу следующий пакет документации:

Заявление на предмет получения ТУ. Его может написать только собственник земельного участка, который отведен под стройку, или домовладелец, если здание уже возведено.
Копия документа, который может удостоверить личность заявителя. Обычно это паспорт.
Оригиналы документов, которые подтверждают право собственности заявителя на дом. Потребуется еще документ, который подтвердит законность постройки. Это может быть договор купли/продажи, а так же акт приемки здания в эксплуатацию или технический паспорт из БТИ.
Если строительство еще только ведется, необходимо предоставить документацию, подтверждающую право собственности заявителя на участок. Это может быть договор аренды либо купли/продажи участка, а так же свидетельство, подтверждающее регистрацию права собственности.
Экспликация строения на местности.

Нужно понимать, что предполагаемое подключение к газовой магистрали будет разрешено только в том случае, когда местность, где построен дом, включена в план газификации

Важно, чтобы при этом имелась техническая возможность подключения. Это предполагает, что объем газа в существующей магистрали позволяет добавить еще одну точку потребления

По времени подготовка технических условий занимает около месяца. При подключении к газовой магистрали должны соблюдаться некоторые требования. Например, здание может быть удалено от газопровода не более чем на 200 м. При этом проектная площадь строения не должна быть больше 250 кв. м. Такие дома относятся к первой группе газовых потребителей. Они имеют право расходовать газ со скоростью не более 5 кубометров в час.

Если же площадь дома больше, подключение тоже возможно, но получение ТУ значительно усложнится, поскольку придется дополнительно согласовывать перевод потребителя из второй группы в первую. Для получения технических условий можно воспользоваться услугами специальных компаний, но это обойдется недешево. Поэтому есть смысл заняться оформлением документов самостоятельно.

Проектирование систем газоснабжения

Требования охраны труда перед началом работы III. Активные меры безопасной газификации могут применяться как комплексно, так и в отдельности. Решение об этом должна принимать проектная организация в зависимости от степени риска, требований заказчика, состояния газовых сетей и газоиспользующего оборудования.

При установке клапана рекомендуется предусмотреть пассивные меры защиты. Политика обработки персональных данных. Электронная почта: gas gazovik. Все права защищены. Газовик — лидер российского рынка промышленного газового оборудования Звонки по России бесплатно. Новости В 10 населенных пунктов Владимирской области пришел природный газ АО «Газпром газораспределение Владимир» ввело в эксплуатацию межпоселковый газопровод в Меленковском районе Владимирской области.

Область применения 2. Нормативные ссылки 3. Термины и определения 4. Общие требования к сетям газораспределения, газопотребления и объектам СУГ 5. Наружные газопроводы 6. Пункты редуцирования газа 7.

Внутренние газопроводы 8. Резервуарные и баллонные установки сжиженных углеводородных газов 9. Контроль за строительством и приемка выполнения работ Приложение А справочное. Нормативные документы Приложение Б справочное.

Что делать, если центральный газопровод отсутствует?

В таком случае у владельцев дома есть два выхода. Во-первых, можно провести газопровод на улицу вместе с соседями

Но здесь важно учитывать, что необходимо, чтобы соседи были готовы потратить значительные деньги на прокладку газопровода. Следовательно, они также должны быть в этом заинтересованы

Второй способ – это ждать, когда газопровод будет проведён государством. К сожалению, это может занять слишком много времени.

Есть также третий вариант – автономное газоснабжение частного дома. Но в этом случае, необходимо сразу понимать, что это затратная по времени и стоимости процедура. К плюсам автономного газоснабжения можно отнести независимость от неполадок на магистральных газопроводах и вообще их наличия, а также меньшее количество бюрократической волокиты. Проектирование автономной системы требует выезда инженера проектировщика на объект, во время которого он знакомится со всеми параметрами участка, а также определяет необходимое оборудование.

Таким образом, процесс проектирования газоснабжения частного дома довольно длительный и сложный, как с технической, так и административной стороны. Но если ознакомиться со всеми требованиями и необходимыми этапами еще до начала работ, создание проекта станет структурированным и понятным. Также дополнительно знания о процедуре получения документов и нормативных требованиях к проектированию позволят владельцу дома контролировать ситуацию и быть уверенным в корректности выполняемых действий.

Гидравлический расчет низкого и высокого давления

Гидравлический расчет сети низкого давления. При расчете многокольцевой распределительной сети низкого давления принимается допущение, что из сети ведется непрерывный отбор газа, следовательно, путевой расход газа на каждом участке будет равен произведению удельного расхода на длину участка. Для учета условий питания участка и этажности застройки вводят коэффициенты К_з и К_ж, которые принимаются: К_з=1,0 при двухстороннем питании, К_з=0,5 при одностороннем питании и К_з=0 для транзитных участков. Коэффициент К_ж принимается в соответствии с .

Приведенная длина участка (l_пр) определяется по формуле:

, м

Путевой расход газа равен:

, м3/ч

где — удельный расход газа на участке.

Расчетный расход газа на участке:

, м3/ч

где — транзитный расход газа, равный сумме путевых и транзитных расходов газа последующих участков;

— эквивалентный расход газа, равный половине путевого расхода газа.

Таблица 3 — Расходы газа на участках распределительной сети газопроводов низкого давления

№ участка	Действительная длина , м	Условие питания	Расход газа, м3/ч
путевой	эквивалентный	транзитный	расчетный
1-2	50	Транзит	921,32	921,32
2-3	480	Двухст.	125,76	62,88	107,94	170,82
3-4	370	Одност.	59,94	29,97	29,97
4-5	680	Одност.	110,16	55,08	55,08
5-6	400	Одност.	50,80	25,40	25,40
6-7	350	Гран.	78,40	39,20	39,20
7-8	350	Двухст.	93,45	46,73	244,14	290,87
8-9	530	Двухст.	127,2	63,60	63,60
9-10	470	Одност.	65,80	32,90	32,90
10-7	540	Гран.	132,84	66,42	32,90	99,32
3-9	480	Одност.	48,00	24,00	24
8-5	350	Двухст.	101,15	50,58	160,96	211,54
2-8	70	Двухст.	18,34	9,17	726,90	736,07

В соответствии с расчетными расходами газа подбираем диаметры труб на отдельных участках по номограммам для расчета газопроводов низкого давления так, чтобы суммарные потери давления от ГРП до каждой нулевой точки по каждому направлению были бы примерно равны между собой (невязка должна составлять 10%). СНиП рекомендует потери давления на участках распределительного газопровода в размере . Для подбора диаметра используют значение средних удельных потерь давления на каждом направлении от ГРП до «нулевой» точки:. Потери давления в местных сопротивлениях учитываются увеличением расчетной длины на 5-10%.

Как спроектировать газопровод: проектирование системы газоснабжения

Как спроектировать газопровод: проектирование системы газоснабжения - точка j

Газовое проектирование: весь процесс от а до я | автоматизация техсервис

Магистральный газопровод: нюансы проектирования и строительства

Проектирование газопроводов в москве - проектирование газопроводов высокого, среднего и низкого давления

Газовое проектирование: весь процесс от а до я

Проектирование систем газоснабжения | контент-платформа pandia.ru

Проектирование газоснабжения жилых и общественных зданий

При расчете потерь давления на участке учитываются потери давления на трение и потери давления в местных сопротивлениях. При наличии вертикальных участков или резких перепадов высотных отметок на газопроводе низкого давления необходимо также учитывать гидростатический напор. В связи с тем, что распределительные сети газопроводов являются протяженными сооружениями с относительно небольшим количеством местных сопротивлений СНиП допускает учитывать потери давления в местных сопротивлениях путем увеличения расчетной длины участков на 5-10%.

Гидравлический расчет сети высокого давления. Резервирующая перемычка на сети служит для обеспечения газом потребителей в аварийных режимах, при нарушении нормальной работы сети.

Для экономии материала труб вводится коэффициент обеспеченности потребителей в аварийной ситуации, т.е. в аварийном режиме допускается ухудшение снабжения газом всех или части потребителей.

Это означает, что потребители, присоединенные к аварийному полукольцу, при аварии снабжаются газом на половину. В гидравлическом расчете рассматриваются два самых невыгодных аварийных режима (когда отключаются участки, примыкающие непосредственно к точке разделения потоков после ГРС) и один рабочий режим, соответствующий максимальным часовым расчетным расходам газа.

Нормирование потерь давления для сетей высокого и среднего давления нет, эти потери принимаются обычно в пределах, определенных перепада давления для выбранной категории газопроводов с учетом обеспечения устойчивой работы регулятора давления у потребителей (минимум 0,20,25 МПа). Принимаем, что выбрана сеть высокого давления и давление газа в сети снижается от 0,6 до 0,3 МПа (изб.) или от 0,7 до 0,4 МПа (абс.).

Таблица 5 — Расчетные расходы газа высокого давления

№ участка	1-й аварийный режим	2-й аварийный режим	Рабочий (нормальный) режим
ГРС-1	7643,2	7780,3	10282,5
1-2	—	7780,3	5107,2
2-3	147,8	7484,7	4811,64
3-4	660,0	6460,3	3787,2
4-5	2553,6	2673,1	—
5-6	2639,1	2502,1	171,0
6-7	3560,4	2041,4	1092,33
7-8	3856,0	1893,6	1387,89
1-8	7643,2	—	5175,09

Расчет газопроводов высокого давления выполняется с учетом плотности газа при изменении давления по номограммам с учетом квадратичной потери давления:

, , (19)

где , — давление газа соответственно в начале и конце расчетного участка, МПа;

— расчетная длина участка.

2.1 Определение плотности и теплоты сгорания природного газа

Газообразное топливо представляет собой смесь горючих и негорючих газов, поэтому в практических расчетах пользуются средними значениями теплоты сгорания Q_нс (МДж/м3) и плотности с_с (кг/м3) сухого природного газа, которые при нормальных условиях (температуре 0 °С и давлении 101,325 кПа) определяют соответственно по формулам:

Q_нс=(Q₁_c•V₁+Q_2с•V₂+…+Q_нс•V_n) 0,01, МДж/м3, (2.1)

гдеQ_1с,Q_2с,Q_нс — теплота сгорания компонентов газового топлива, МДж/м3;

V₁,V₂,V_n — содержание компонентов, определяемое в зависимости от среднего состава природного газа, %;

с_с=(с_с1•V₁+с_с2•V₂+…+с_сn•V_n) 0,01, кг/м3, (2.2)

гдес_с1, с_с2, с_сn — плотность компонентов газового топлива, кг/м3.

Физические характеристики, теплоту сгорания и процентное содержание компонентов газа Вуктылского месторождения сводим в таблицу 2.1.

Подставив численные значения в формулы (2.1) и (2.2) получаем средние значения теплоты сгорания Q_нс (МДж/м3) и плотности р_с (кг/м3) сухого природного газа:

Таблица 2.1 — Физические характеристики газа

Состав	Теплота сгорания, кДж/м3_.	Плотность, кг/м3_.
Метан СН4	74,8	35840	0,7168
Этан С2Н6	8,8	63730	1,3566
Пропан С3Н8	3,9	93370	2,019
Бутан С4Н10	1,8	123770	2,703
Пентан С₅Н₁₂	6,4	146340	3,221
СО2	0,6	—	1,9768
Н2S	—	23490	1,5392
Азот N2 + ред. газы	4,3	—	1,2505
У	48370	1,043

Проектирование газоснабжения

Для начала проектирования заказчику необходимо получить технические условия на подключение к сетям газоснабжения.

Также необходимы следующие документы:

Генплан участка строительства с расположением всех зданий и сооружений.
Топографическая съемка в масштабе 1:500.
планировки здания(существующего или проектируемого) с указание мест установки приборов потребления газа.

Наряду с получением разрешительных документов нужно выбрать исполнителя, поскольку от проектировщика во многом зависит качество и сроки выполнения проекта, стоимость оборудования и монтажных работ. Проектирование газоснабжения выполняются в соответствие с нормами, которые регламентируют перечень разделов и объем проекта.

На начальном этапе, для получения технических условий, разрабатывается расчет потребления тепла и топлива, в котором указан требуемый расход газа

По критерия экономической целесообразности и удобства монтажа, подбираются оборудование и материалы — прибор учета, запорная арматура, рассчитывается диаметр и количество труб, шкафная распределительная установка и другие элементы системы газоснабжения. Разрабатывается план прокладки линии, при необходимости строится вертикальная планировка, конструируется узел ввода и другие элементы.

Магистральный газопровод: нюансы проектирования и схемы строительства

Содержание проектной документации регламентируется постановлением правительства РФ № 87 от 16 февраля 2008 года «О составе разделов проектной документации и требованиях к их содержанию»

Проект газификации: что это такое?

Под проектом газификации понимают схему ввода энергетического оборудования на объекте. Она разрабатывается в строгом соответствии со всеми действующими требованиями и инструкциями с учетом пожеланий заказчика. Проект включает в себя расчеты и показатели энергоэффективности объекта, подробные спецификации на питающее оборудование и материал, обоснование решений для монтажа подземного или надземного газопроводов и др.

Собственно под проектом газификации понимается сборник документов, в который входят:

Чертеж расположения газопроводов, надземного и подземного.
Чертеж размещения газового оборудования.
Чертеж расположения всех вентиляционных и дымовых каналов.
Технические условия на снабжение газом.
Акты обследования всех вентиляционных каналов и дымоотводов.
Вся необходимая исполнительная документация на газовую магистраль, к которой будет осуществляться подключение.
Паспорта и сертификаты на каждый из устанавливаемых газовых приборов.
Пояснительная записка.

Законодательство требует, чтобы любое переустройство или строительство подводящей газ магистрали, монтаж газового оборудования проводился только после предварительного выполнения проекта. Только с его помощью можно грамотно подобрать газовое оборудование, определить цену монтажных работ и необходимых материалов, правильно выбрать и обустроить помещения под установку газовых приборов. Кроме того, наличие проекта позволяет провести необходимые согласования в соответствующих инстанциях.

4.4 Меры безопасности

1. Пункт газорегуляторный шкафной соответствует требованиям ГОСТ 12.2.003, ПБ 12-529, СП62.13330.2011.

2. К обслуживанию пункта допускаются лица, прошедшие проверку знаний в соответствии с ПБ 12-529, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия согласно настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.

3. При испытании и пуске в работу пункта запорную арматуру (краны, вентили) открывать медленно и плавно.

4. Пункт заземлить в соответствии с требованиями ПУЭ (Правил Устройства Электроустановок). В месте заземления должен быть знак заземления.

5. Дверки пункта должны закрываться и запираться.

6. На дверках пункта должна быть предупредительная надпись «ОГНЕОПАСНО-ГАЗ».

7. В случае появления запаха газа, нарушения нормальной работы пункта, необходимо вызвать представителя эксплуатационной или аварийной службы газового хозяйства.

4.5 Техническое обслуживание

При эксплуатации пункта должны выполняться следующие работы:

— осмотр технического состояния в сроки, устанавливаемые производственной инструкцией эксплуатирующей организации и обеспечивающие безопасность и надежность в эксплуатации;

— проверка параметров срабатывания предохранительных запорных и сбросных клапанов — не реже одного раза в 3 месяца, а также по окончании ремонта оборудования;

— техническое обслуживание не реже одного раза в 6 месяцев;

— текущий ремонт не реже одного раза в 5 лет.

Осмотр технического состояния (обход) должен производиться двумя рабочими.

При осмотре технического состояния пункта должны контролироваться: давление газа до и после регулятора, перепад давления на фильтре, отсутствие утечек газа( с помощью мыльной эмульсии), надежность взвода и срабатывания клапана-отсекателя.

При техническом обслуживании пункта должны выполняться:

Какие существуют виды наружных газопроводов?

Проектирование газопроводов является первым этапом разработки проекта. Подвести газ от централизованного газопровода к частному дому можно двумя способами. Первый – более дешевый. Это надземный газопровод. Цена прокладки такого газопровода будет в 1,5 раза меньше, чем подземного

Но здесь важно взвесить все «за» и «против». Надземному газопроводу угрожает коррозия

Также к такому газопроводу можно подключиться самовольно без согласия владельцев. Но самый главный аспект – это его угроза окружающей среде.

Второй способ, как уже упоминалось, это подземный газопровод. Он намного безопаснее и долговечнее, так как защищен от внешнего негативного влияния. Но в то же время, значительно дороже. Так же стоит не забывать, что в случае повреждений, провести анализ неполадки и ремонт оборудования гораздо сложнее.

Стоит отметить, что выбор типа газопровода зависит не только от владельца. Существуют нормы проектирования газопроводов, на основе которых и осуществляется работа компаний-подрядчиков. Если какой-то из требуемых показателей не соответствует нормам, реализация прокладки одного из типов газопроводов может быть невозможна. Например, это может касаться показателей коррозионной активности грунта. Если значение значительно превышает норму, то прокладка поземного газопровода исключена. И наоборот, если в регионе была зафиксирована температура воздуха ниже -45º, то газопровод может находиться только под землей. К таким особенностям участка, на котором расположен дом, также могут относиться расположение высоковольтной линии электропередач, транспортных магистралей и даже несогласие соседей.
