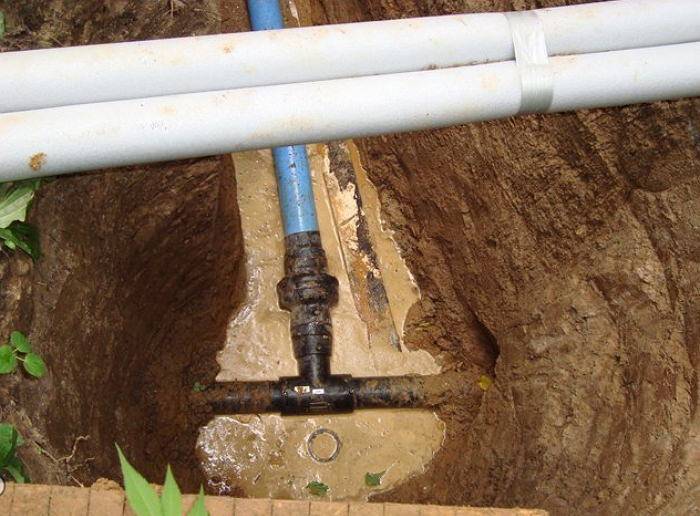

Врезка в газопровод под давлением тройником

Какие бывают врезки

Чтобы подсоединить новую трубу в дом, нужно знать, каким способом объединить новую сеть с уже работающей.

Врезка требует точных движений и правильного оборудования, поэтому осуществлять весь процесс можно, воспользовавшись следующими технологиями:

Без сварки или холодная врезка. При этом способе объект остается работать на прежнем уровне, то есть без существенных изменений в конструкциях и давлении. Используя способ без сварки, газовщики подключают к сетям новых пользователей. Технология проведения таких работ достаточно проста, поэтому и популярна среди рабочих. Посмотреть краткое руководство можно на видео из сети.

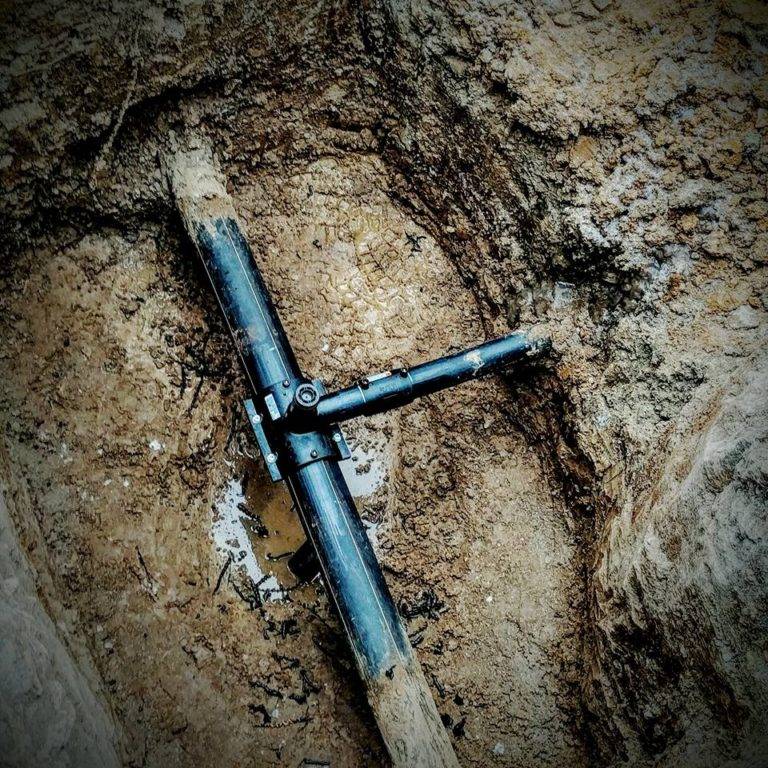

Устройство для врезки

Сварка. Такой способ для проведения газа в дом считается традиционным. Новая газовая труба врезается в работающую сеть посредством ее сваривания. Этот метод опасен, но надежен, поэтому проводить его можно только специалистам при наличии разрешения.

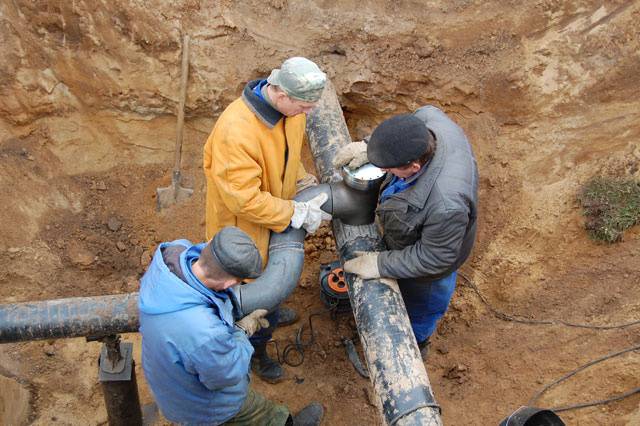

Сварочный способ врезки

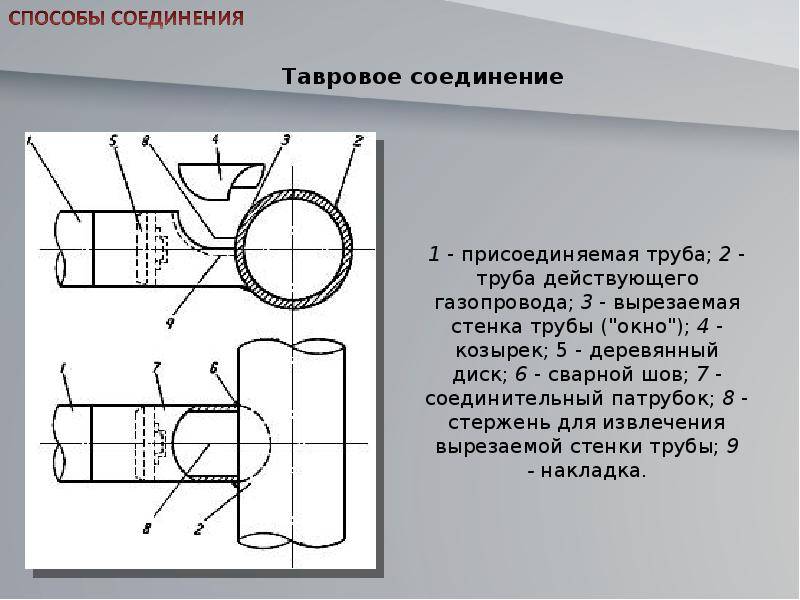

Врезка осуществляется катушечным и тавровым способом. Катушечный способ – новая труба подсоединяется к торцу работающей системы, а тавровый – врезка осуществляется с пересечением осей сети. Визуализировать различия между этими методиками можно по фото из Интернета.

Какими бывают газотранспортные магистрали

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

• глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
• глубина, на которой проходит центральная трасса;
• расстояние от трубопровода до строения с учетом глубины отвода;
• требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Незаконная врезка и ее последствия

Чаще всего незаконная врезка осуществляется физическими лицами, отключенными от газопровода за неуплату, либо желающими подключить дом, гараж или какую-либо хозяйственную постройку без согласования проекта и оплаты, как самого подключения, так и последующего использования газа. В зависимости от того, насколько сильный был причинен ущерб газопроводу при осуществлении врезки, количества использованного газа, а также согласия либо не согласия виновного лица решить этот вопрос мирным путем и оплатить все положенные штрафы, может быть применена административная или уголовная ответственность.

В случае причинения особо крупного ущерба и нежелании его возмещать, а также при выявлении факта, что подобные врезки осуществляются уже не в первый раз, к виновному лицу могут быть применены статьи УК РФ 158 (Кража при открытом доступе) и 165 (Причинения ущерба путем обмана). Поэтому лучше не рисковать и получить все необходимые разрешения и заключить соответствующий договор.

Незаконная врезка почти всегда проводится с нарушением технологических норм, что может привести к серьезным авариям и пожарам.

Полномочные организации

В каждом городе существует ряд организаций, которые предоставляют свои услуги в сфере проектирования опасных устройств. К таким объектам относят не только газопроводы, но и прочие элементы газопотребляющих сетей, котельные. Как правило, все проектные организации после их создания обязывают вступать в членство саморегулируемых организаций (СРО). В противном случае фирма не сможет участвовать в тендерах и получать серьезные заказы.

Нахождение организации в структуре СРО гарантирует заказчикам безопасное и грамотное выполнение работы. В случае невыполнения условий договора или некачественного предоставления услуг проектная фирма, имеющая свидетельство СРО, рискует не только своей репутацией, но и финансовыми средствами.

Свидетельство СРО. (Нажмите для увеличения) Членство в СРО возможно получить лишь тем компаниям, в штате которых постоянно находится не менее двух инженеров-проектировщиков систем газоснабжения.

Квалификация и знания этих специалистов проверяются каждые три года специальной комиссией. После успешной сдачи экзамена инженеры получают аттестаты.

Вопреки сложившемуся мнению, лицензию организация иметь не должна. Лицензирование проектной деятельности было отменено.

Будьте внимательны: прежде, чем заказывать проект газоснабжения в выбранной компании, нужно поинтересоваться наличием свидетельства СРО и штатных специалистов по газовым системам.

При заключении договора важно уточнить, что обязанности по замерам, выездам в газовую службу, согласованию и утверждению проекта исполнитель берет на себя. Этот пункт позволит заказчику снять с себя ответственность за процесс и результаты проектирования

Эта статья о том, как правильно установить и подключить газовый котел. Статью о необходимом перечне документов для газификации частного дома читайте здесь.

Общие требования к газификации

Газовое отопление относится к коммуникациям с высоким уровнем потенциальной опасности. По этой причине существует целый комплекс требований, которые необходимо соблюдать вне зависимости от применяемого материала и выбранного способа прокладки системы.

К основным правилам относятся следующие:

1. Возможность постоянного и свободного доступа ко всем соединительным элементам газопроводной системы, такие узлы нельзя замуровывать в стены.
2. Отсутствие контакта с огнеопасными элементами строения, к которым относятся короба дверей, наличники окон, перегородки из горючих материалов, прочие подобные конструкции.
3. Проводка без скосов внутри и снаружи дома. Обязательной является строго вертикальная укладка, а при горизонтальном варианте допускается уклон от 2 до 5 мм с расстоянием в метр к приборным устройствам.
4. Размещение стояка вне обитаемых помещений. При отсутствии подходящего внутреннего помещения его можно пустить снаружи по фасаду, допустимый наклон не может превышать 2 мм.

При проектировании монтажа рекомендуется особенно внимательно отнестись к установке кранов. Их осевая линия в любом случае должна быть параллельной к стене.

При монтаже оборудования обязательно проконтролируйте правильное расположение газовых кранов относительно стены

Без соблюдения этих и прочих требований СниПов газопровод не будет принят в эксплуатацию. Дополнительные расходы на устранение подобных нарушений — самая малая из неприятностей. Запуск в эксплуатацию с такими недостатками может повлечь более серьезные последствия.

Описание процесса

Естественно, что работы начинаются с подготовительного этапа, вне зависимости от того, сами ли вы будете врезаться в систему или выберете специализированную службу. Если последнее, то вам нужно обратиться в соответствующую инстанцию, оформить заявку, возможно, предоставить предусмотренный законом пакет документов. Решили подключать новую трубу своими руками? Значит, необходимо купить соответствующие материалы, подготовить систему и себя к запланированным работам. Итак, если подготовительный этап пройден успешно, начинаем врезку.

Соединение металлических систем

1. Очищение поверхности. Удалите с места, где наметили делать врезку, краску, мусор, ржавчину.
2. Разметка. Определите, где будет соединение, поставьте отметки.
3. Проделывание отверстий (при катушечном способе — 1, при тавровом методе — 2).
4. Обработка скважин. Щели следует обработать глиной, причем, начинать это процесс рекомендуется еще во время рассекания поверхности, дабы минимизировать риск горения/воспламенения просочившегося голубого топлива. Готовые отверстия максимально быстро нужно закрыть специальной (сделанной из асбеста и глины) заглушкой. Обработанное место необходимо охладить.
5. Монтаж отключающего приспособления. Когда металл охладится, заглушку можно открыть, чтобы извлечь из конструкции фрагмент вырезанной трубы. После устранения куска металла в щель помещают отключающее устройство, представляющее собой набор дисков из дерева и резины, а также торбочек с вязкой глиной. Если вы придерживаетесь таврового способа, то таких щелей будет две.
6. Установка патрубка. Когда отключающее приспособление покрыло щель, самое время приниматься за проделывание основного отверстия — под присоединяемую (новую трубу). Сверьте правильность диаметра, не исключено, что разметку придется подправить. Проделайте дыру, установите патрубок. Стыки патрубка с обеих сторон заварите, затем закройте на нем задвижку.
7. Заделывание отверстия. Итак, патрубок приварен, теперь нужно приварить новую трубу. Для этого сначала удалите остатки металла, появившиеся в результате проделывания основной щели. Вставьте их на свое место, обработайте глиной, и тоже заварите. Проверьте, не пропускает ли сварочный шов газ (при помощи мыла).
8. Присоединение новой трубы.

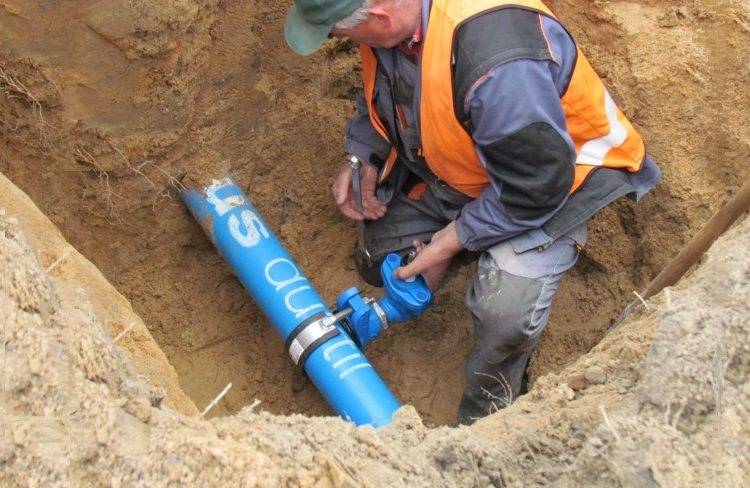

Врезка в пластиковую трубу

Все чаще для монтажа инженерных сетей используют пластиковые конструкции. Если вам необходимо подсоединиться к такой системе, что делать? Во-первых, радуйтесь, что процесс будет не более сложным, чем в случае с металлом. Во-вторых, четко придерживайтесь таких рекомендаций.

Купите качественные — заводские, соответствующие ГОСТу соединительные элементы (фитинги), в идеале — металлические. Используйте раструбное соединение и специальный клей для повышения надежности шва. Следите, чтобы место соединения было идеально герметичным, имело максимальную плотность. Вставку перед монтажом обработайте составом против коррозии.

Как же осуществляется сама врезка в случае с пластиковыми сетями? Присоединение делается при помощи создания вставок, расположенных перпендикулярно к работающей системе. Длина вставок может варьироваться в пределах 70-100 см. Наращивание должно происходить при помощи пластиковых труб — на основе раструбно-контактного соединения. Что собой представляет данная технология? Стальную вставку разогревают (приблизительно до уровня 60 градусов). А на нее уже насаживают пластиковую конструкцию, причем, мгновенно и с силой. Если вы врезаетесь в систему со средним давлением, эксперты советуют подключить к «делу» и порошковый полиэтилен, дабы сделать соединение максимально прочным.

Врезаться в газовую трубу, безусловно, лучше с помощью профессионалов, однако, владея теорией, можно экспериментировать, между тем, решать только вам.

Правила расчета пропускной способности

Основным фактором, отвечающим за непрерывную поставку голубого топлива потребителям, является значение пропускной способности газопровода. Расчет этого параметра осуществляется по особому алгоритму. Причем его делают независимо от типа используемых труб.

Максимальную пропускную способность газовой трубы можно высчитать по следующей формуле:

Q макс. =196,386×Д²×P/Z×Т,

• Р – рабочее давление, поддерживаемое в газопроводе, плюс 0,1 МПа или абсолютное давление газа;
• Д – внутренний диаметр трубы;
• Т – температура прокачиваемого голубого топлива, измеряемого по шкале Кельвина;
• Z – коэффициент сжимаемости.

Эта формула устанавливает следующую закономерность: чем выше значение показателя Т, тем большей должна быть пропускная способность сети.

В противном случае произойдёт разгерметизация газотранспортной магистрали, что неминуемо приведёт к взрыву этого опасного вещества.

Есть формула посложнее. Однако алгоритма, приведенного выше, вполне достаточно для совершения необходимых расчетов, предшествующих врезке в газопровод.

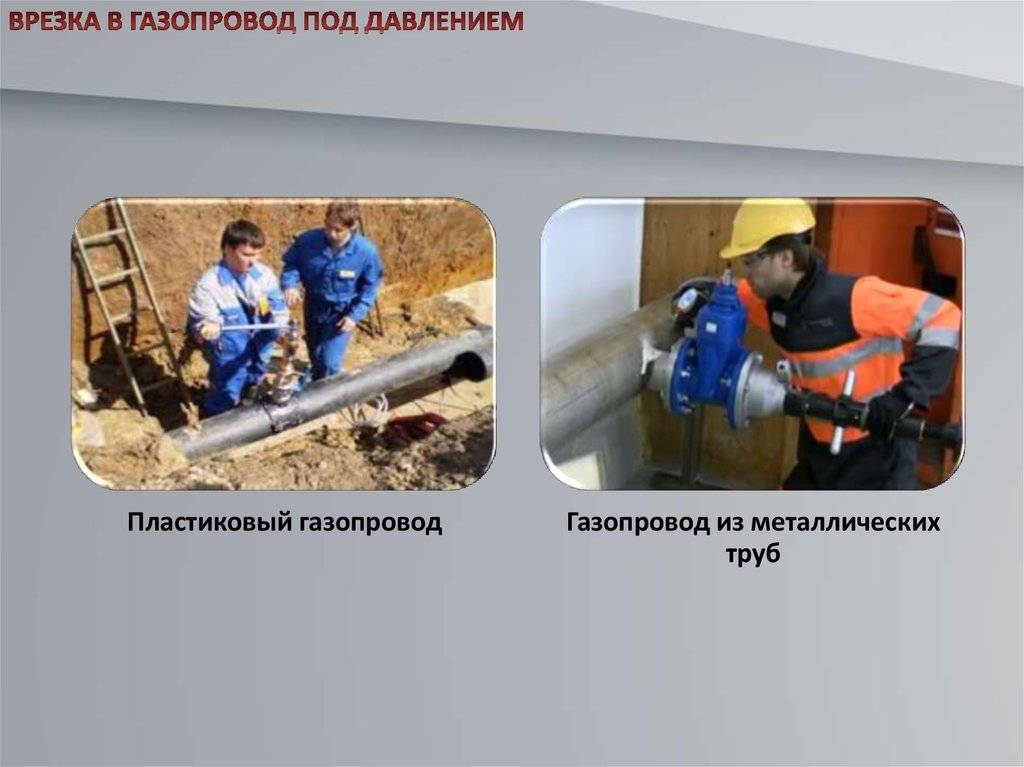

Как происходит врезка в стальные газопроводы под давлением

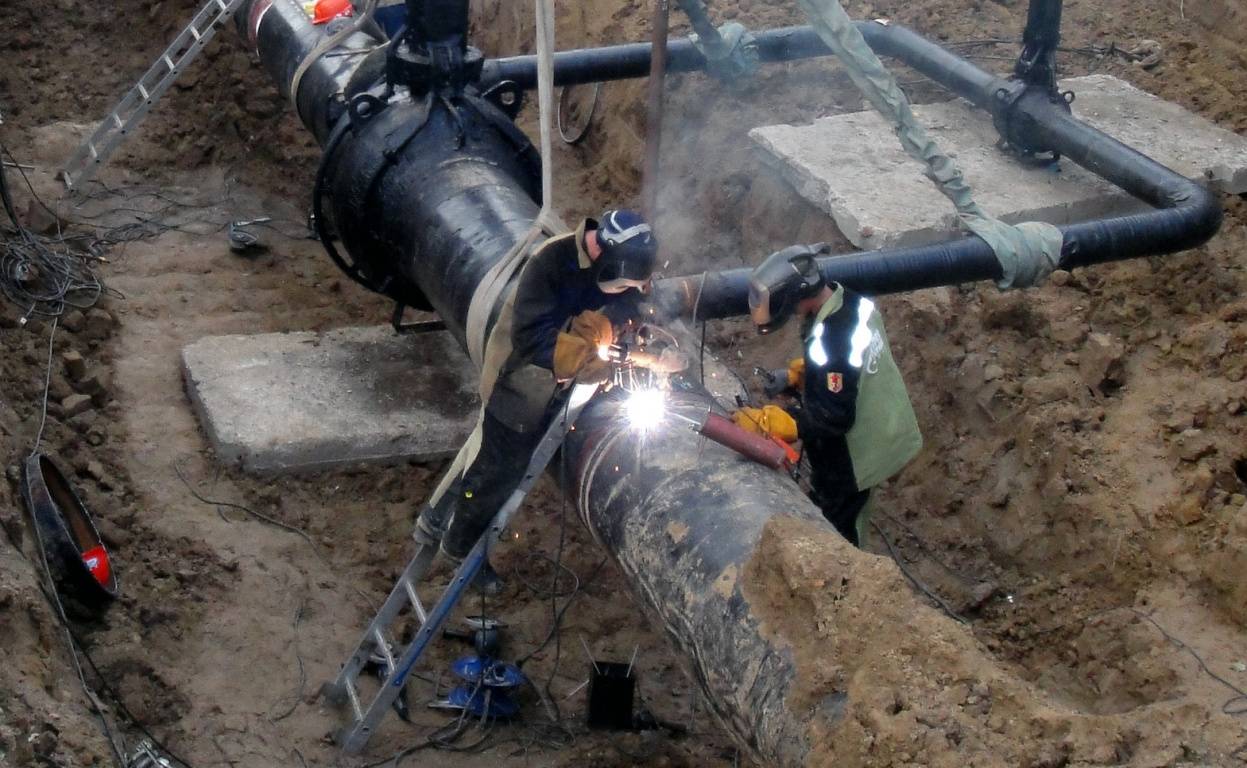

Стальные газопроводы остаются наиболее распространенными, а сварка при врезке ‑ главным видом соединения. Из всех типов чаще других применяется тавровая врезка в газопровод. Без снижения давления в газовой трубе врезка делается через задвижку или с использованием специального устройства ПГВМ. Первый способ неудобен, в частности, из-за необходимости устройства колодцев. Устройство ПГВМ в стенках труб диаметрами от 186 до 529 мм позволяет прорезать отверстия 80 и 140 мм, делая врезки через предварительно приваренный патрубок. Метод с применением ПГВМ более технологичный, удобный и надежный.

Расстояние от дома до объекта за пределами забора

Решая вопрос о размещении дома на участке, также учитывают расстояние будущего здания до линий электропередач, газопровода, железной дороги и кладбищ. Это позволит обезопасить домочадцев от транспортного шума и испарений от мест захоронений, избежать подтопления и проседания частного здания, расположенного на чрезмерно влажной почве.

До ЛЭП

Для защиты населения от поражений электрическим током из-за случайной деформации проводов по обе стороны ЛЭП устанавливают охранные зоны. В пределах этих сфер запрещено жилищное строительство, возведение дачных и садоводческих товариществ. Если в черте ЛЭП все же оказался дом, его не сносят, а накладывают запрет на реконструкцию и капитальное строительство.

Минимальное расстояние от дома до ЛЭП зависит от ее напряжения

Соблюдение охранных зон ЛЭП также обеспечивает сохранность участка электрической сети от колебаний, возникающих при возведении дома. Безопасное расстояние от забора до линий электропередач определяется, исходя из уровня напряжения, и составляет:

• 35 кВ – 15 м;
• 110 кВ – 20 м;
• 220 кВ – 25 м;
• 500 кВ – 30 м;
• 750 кВ – 40 м;
• 1150 кВ – 55 м.

До водоема

Мечтая о доме возле реки или пруда, нужно определить, входит ли приобретенный участок в водоохранную зону – землю, примыкающую к водному объекту с особой правовой охраной. Установление специального режима направлено на профилактику загрязнения, заиления и засоления почвы, сохранение богатства вод и поддержание естественного биоценоза.

Минимальное расстояние от дома до реки зависит от типа водоема

Возведение дома возле водоема также несет риск его разрушения из-за размещения на размягченной почве. При закладке фундамента учитывают ширину водоохранной зоны реки или моря. Эта территория определяется протяженностью водоема и составляет:

• 10 км – 50 м;
• до 50 км – 100 м;
• свыше 50 км – 200 м;
• для моря – более 500 м.

До газовой трубы

Если на участке располагается наружный газопровод, расстояние между ним и домом должно быть не менее 2-х м. Охранная дистанция для подземных труб определяется, исходя из напора подачи газа. В пределах населенных пунктов, как правило, давление в газопроводе не превышает 0,005 МПа. В этом случае фундамент закладывают на расстоянии не ближе 2-х м от газовой трубы.

В поселке до газовой трубы низкого давления достаточно дистанции 2 м

До дороги

В различных населенных пунктах расстояние между забором и дорогой разнится. В небольших поселках, как правило, этот показатель должен быть не менее 3-х м. Если в местной администрации разрешили отойти от стандартов, все же лучше возвести забор подальше от проезда. Это не только обезопасит жильцов, но и облегчит подъезд к участку.

Лучше держаться подальше от пыли и запахов дороги: минимум пять метров от забора

Говоря о дистанции между забором и дорогой, разделяют понятия «дорога» и «проезжая часть». Первой называют полотно с пешеходной зоной и обочиной, оптимальное расстояние до которой составляет около 3-х м. Под второй рассматривают участок для передвижения транспортных средств. Если земельный участок располагается вблизи магистралей, расстояние до забора должно быть не менее 5 м.

До кладбища

Норма расстояния от кладбища площадью более 20 га до жилого дома – не менее 500 м. Если участок расположен в деревне вблизи небольшого кладбища, жилище должно располагаться в удалении от него не менее чем на 300 м. Для колумбариев, мемориальных комплексов, закрытых мест захоронений допустимое расстояние до жилища составляет 50 м.

Минимальное расстояние до кладбища определяется его размерами

До железной дороги

Грохот и запах от железной дороги не порадуют никого: строим дом не ближе 100 м

Для защиты владельцев участков от шума поездов дистанция от частного сектора до железной дороги должна превышать 100 м. Если железнодорожное полотно располагается во впадине, или компания-перевозчик приняла меры по обеспечению шумовой защиты (установила шумозащитные экраны, заборы), допустимо возведение дома возле путей, но не ближе чем на 50 м.

Надеемся, что изложенные рекомендации помогут Вам сделать правильный выбор размещения дома на собственном участке. В любом случае, лучше убедиться в его правильности, обсудив свои планы с местной администрацией и соседями. Автор текста Мирошников А.П.

Какими бывают газотранспортные магистрали

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Как врезаться в газопровод: технические требования и особенности выполнения работ

Природный газ обеспечивает человека теплом и горячей пищей. Однако для реализации этих функций его необходимо подвести к жилищу – обустроить трубопровод, соединенный с центральной сетью, отопительным оборудованием и бытовыми приборами.

На этапе проектирования магистрали, необходимо разобраться, какие разрешительные документы предстоит оформить, как правильно врезаться в газопровод и кому доверить такую ответственную работу. Ответы на эти вопросы подробно изложены в статье.

Кроме того, мы описали разные способы подключения к центральной магистрали, а также обозначили особенности подсоединения к пластиковому и металлическому трубопроводу.

Особенности врезки

Что такое врезка? Говоря профессиональным языком, это присоединение новой трубы к работающей «родственнице» — уже транспортирующей голубое топливо. Зачастую системы соединяют без отключения газа, даже магистральные, однако в этом процессе есть важные нюансы. Итак, давайте рассмотрим, как врезаться в газовую трубу под давлением.

Правила проведения работ

Запоминайте основные правила обращения с данными системами:

• врезку в сеть с низким давлением допустимо производить при показателях давления, не превышающих 80 мм вод.ст., но и не ниже 20;
• присоединение к магистралям либо сетям с высоким/средним давление возможно только после снижение его уровня до допустимого;
• если давление снизить невозможно, придется найти специальное оборудование, позволяющее делать врезку при нестандартных обстоятельствах;
• работы без снижения давления по закону разрешено проводить только соответствующим — имеющим разрешение на такой вид деятельности организациям (порой даже получающим специальный наряд);
• сварку и резку газом можно осуществлять на участках, имеющих давление от 40 до 150 кг/см (причем этот коридор должен соблюдаться на протяжении всего процесса).

Виды врезки

Соединять новую сеть с работающей системой можно при помощи таких технологий:

1. Холодная врезка, при которой основной трубопровод работает без изменений (объем голубого топлива в конструкциях и давление подачи остаются прежними — рабочими). По такому «сценарию» зачастую подключают к магистрали газовые сети новых пользователей. Многие народные умельцы знают, как врезаться в газовую трубу без сварки, поскольку технология эта относительно проста.
2. Сварка, называемая в народе «традиционным способом», — надежная, проверенная временем методика, правда, требующая определенной квалификации и наличия специального доступа у исполнителей, занимающихся подключением.

Что касается способов самой врезки, то они делятся на:

• катушечные, подразумевающие присоединение к торцу работающей системы;
• тавровые, когда врезка делается с пересечением осей сетей.
