Датчики давления

Применяются для измерения давления. Классическим примером служит использование в фундаментной плите, или ростверке опоры. Правильным является установка датчика в процессе заливки фундамента, а не после. Информация от датчика давления дает представление о штатных нагрузках на точку приложения силы. При каких-либо изменениях мы получим график значений отклонения параметров от нормальных. К примеру, вся конструкция сооружения по другим параметрам никак не реагирует на обледенение и выпад снега на кровлю, однако общая масса возросла и давит на опоры фундамента. Если опоры не выдержат, то здание обрушится. Поэтому стоит всегда получить значения давления для проектируемых условий эксплуатации конструкций и потом сравнивать с текущими.

Как выбрать типоразмер устройства

Исходными данными для выбора служат следующие факторы:

1. Желаемая точность в показаниях прибора.
2. Минимальные габаритные размеры пространства, в котором предполагается установка.
3. Внешние условия функционирования.
4. Необходимое быстродействие.
5. Требования к комплектации.
6. Трудоёмкость регламентного обслуживания.

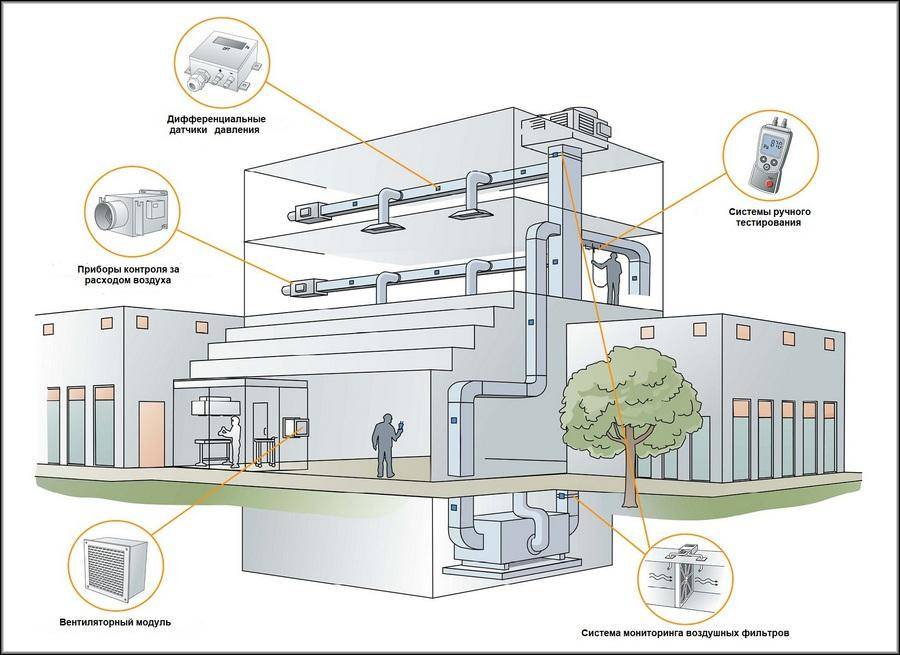

Общая схема системы вентиляции общественного или промышленного здания довольно сложна, и включает в себя использование приборов разного назначения.

Для них требуется широкий диапазон предельных значений давления, как правило, от 2500 Па до 250 Па, при периодически возникающих запросах до 25 Па.  Традиционные сенсорные изделия для поддержания необходимой производительности сенсора поддерживают только один калиброванный полный диапазон шкалы, что требует использования 3–5 или даже более отдельных систем для покрытия требуемого диапазона контролируемых величин.

Поэтому на практике преимущество получают предложения, которые позволяют при помощи одной системы перекрывать весь требуемый диапазон, поддерживая при этом оптимизированные калиброванные характеристики изменений свойств воздуха.  С помощью таких устройств многообразие датчиков может быть оптимизировано при сохранении самого высокого в отрасли уровня производительности.  Такие устройства, хотя и являются специфичными для определённых целей, позволяют потребителям сокращать количество самостоятельных узлов в вентиляционной системе в 3…5 раз или более, существенно экономя на стоимости материалов и энергоресурсов. Упрощается также установка и обслуживание.

Таким образом, для решения поставленных задач рассматриваемые устройства должны обеспечивать работоспособность в диапазоне давлений воздуха от 25 до 2500 Па, подключаться не менее чем к 3…5 калибрующим устройствам, обеспечивать возможность дистанционного обслуживания.

Важно использовать по месту несколько систем, оснащённых рассматриваемыми датчиками, что позволяет пользователю изменять диапазоны измерений по мере необходимости. Это обеспечивает баланс воздушных потоков в помещениях и оптимизирует производительность для каждой отдельной системы воздуховодов здания

Цены на расходомеры для сточных вод.

Кросс-корреляционные приборы учета сточных вод на сегодня являются наиболее точными, надежными и стабильными из всех имеющихся на рынке расходомеров. Но цена их выше, чем у Доплеровских расходомеров и, тем более, уровнемеров. Если вы имеете дело с небольшой трубой, с небольшим потоком и  если годовые платежи за воду по данному узлу учета существенно ниже стоимости высококачественного расходомера, то, возможно, вам будет выгоднее использовать более дешевую (хотя и менее точную) систему — уровнемер или Доплер. При этом интересно, что на Доплеровские расходомеры сточных вод фирма Nivus держит вполне лояльные цены, ниже большинства импортных поставщиков, в силу того, что основной упор Nivus делает на наиболее надежные кросс-корреляционные системы. Что касается каналов с большим расходом, то для них метод кросс-корреляции в настоящее время является наилучшим.

Схемы изменения перепада давления воздуха

Основным способом измерения данного параметра считается оценка разности давлений между двумя точками (например, до и после фильтра) в системе подачи или кондиционирования воздуха. С этой целью эффект от перемещающегося по воздуховоду воздуха должен быть преобразован в соответствующий электрический сигнал. Используются следующие разновидности датчиков:

1. Тензометрические (или резистивные).
2. Ёмкостные.
3. Индуктивные.

Тензометрический тип устройства

Принцип действия резистивного датчика основан на следующем. Диафрагма, контактирующая с воздухом, давление которого измеряется, деформируется при увеличении давления. При этом датчики, прикрепленные к бесконтактной поверхности диафрагмы, также деформируются.  Пьезорезистивный эффект, при котором сопротивление материала тензодатчика при деформации изменяется, преобразуется в электрический сигнал.

Одна сторона диафрагмы соединена с портом низкого давления, а другая сторона диафрагмы — с портом высокого давления.  Диафрагма изгибается и воспринимается преобразователем как электрический сигнал, который пропорционален разности соответствующих показателей потока.

Датчик перепада давления воздуха помещается в корпус, изготовленный из нержавеющей стали или других материалов, имеющих повышенную коррозионную стойкость.  Для систем вентиляции это обуславливается необходимостью работы с воздухом, имеющем повышенные показатели относительной влажности. Получаемый электрический сигнал пропускается через встроенный микропроцессор, который выдаёт аналоговый сигнал высокого разрешения (от 4 до 20 миллиампер), либо цифровой сигнал.  Конструктивной особенностью такого типа устройств является наличие двух резьбовых портов, предназначенных для «высокого» и «низкого» технологических подключений.  При этом верхнее резьбовое отверстие для электрического подключения обычно составляет 24 В постоянного тока.

Аналоговые и цифровые выходные сигналы передаются на управляющую панель, которая снабжается несколькими десятками (или даже сотнями) разъёмов, благодаря чему возможен компьютерный мониторинг текущего состояния прокачки воздуха в различных точках вентиляционной системы.

Ёмкостной тип устройства

Ёмкостной датчик функционирует так. Две ёмкостных контактных пластины отделены друг от друга небольшим зазором.  Одна из них неподвижна, а другая, находящаяся в контакте с воздухом, действует подобно гибкой диафрагме.  Повышение давления воздуха деформирует диафрагму, что сужает зазор и уменьшает ёмкость.  Изменение ёмкости преобразуется в электрический сигнал.

Поскольку датчики емкостного типа некоторое время сравнивают показания текущего давления воздуха относительно предварительно заданных его значений, они работают медленнее резистивных.

Индуктивный тип устройства

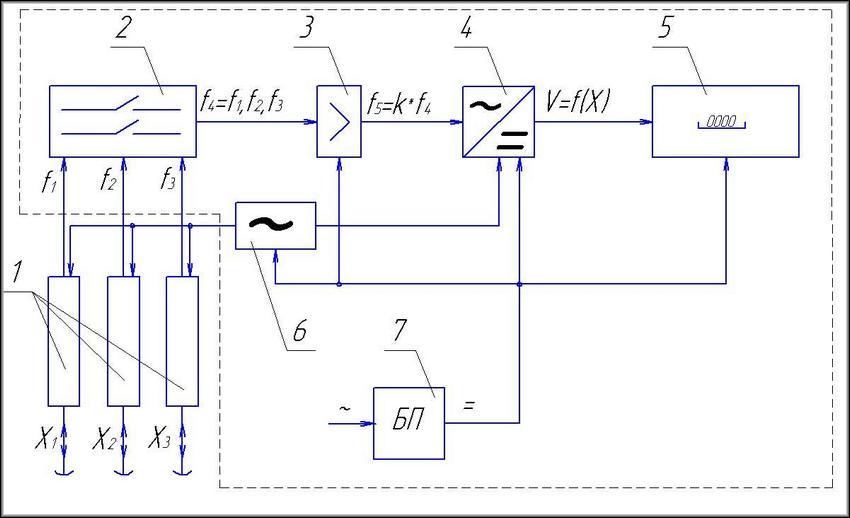

В индуктивных датчиках, оценивающих перепад давления, деформация диафрагмы преобразуется в линейное движение ферромагнитного сердечника с использованием принципа индуктивности.  Движение сердечника вызывает изменение индуцированного тока, который генерируется катушкой с питанием от переменного тока на другой вторичной измерительной катушке.  Это изменение, в свою очередь, преобразуется в электрический сигнал. Работа такого устройства ясна из рисунка.

Индуктивные датчики срабатывают быстрее ёмкостных, но конструктивно сложнее, и нуждаются во внешнем дополнительном питании.

Принцип работы (действия) гидростатического уровнемера

Погружной скважинный датчик уровня измеряет гидростатическое давление. Этот метод позволяет определить высоту столба жидкости в зависимости от того, какое давление действует на боковые стенки сосуда или его дно. В соответствии с законом Паскаля, гидростатическое давление зависит только от высоты столба и плотности жидкости, а форма и общий объем резервуара никак на эту величину не влияют.

Поэтому можно стационарно закрепить на боковой поверхности резервуара датчик (либо использовать погружную модель, в которой датчик давления располагается непосредственно в контролируемой среде на определенной глубине). Соответственно, устройство помогает измерить давление, а затем преобразовать это значение в объем.

Принцип измерения сохраняется общим для всех уровнемеров, вне зависимости от того, какая конструкция выбрана – фланцевая, погружная или врезная

Важно учитывать, что с их помощью можно измерять только жидкости с постоянной плотностью

Также имеет значение тип мембраны: открытую можно использовать только там, где в жидкости нет крупных включений, способных привести к повреждениям. Защищенную мембрану можно использовать для сильно загрязненных сред, но возможные включения должны быть больше размера технологического отверстия. Иначе мембрану придется часто чистить, а при механическом воздействии она может повредиться.

Классификация моделей контроллеров

Рынок оборудования и запчастей для систем водоснабжения изобилует предложениями отечественных и зарубежных заводов. Среди датчиков давления можно встретить как недорогие и простые модели российских производителей, так и дорогие многофункциональные решения.

Дорогие варианты контроллеров давления содержат встроенный датчик давления. Такого рода приборы, как правило, не только контролируют давление, но и выравнивают его

Все разновидности датчиков можно поделить на 2 основные группы:

• электромеханические;
• электронные.

Первый тип приборов имеет металлическую пластину, которая реагирует на давление мембраны гидробака в системе, замыкая или размыкая контакты. Если его значение недостаточное, то происходит включение насоса, а в противном случае – отключение.

Электронный тип датчиков посылает сигнал о деформации мембраны в систему автоматического регулирования. Полученная информация анализируется, поступает команда отключить/включить насос.

Такое оборудование весьма чутко реагирует на малейшее отклонение от установленных значений, имеет защиту от «сухого» хода. В зависимости от модели, возможен автоматический запуск системы после аварийного отключения, уведомление владельца о неполадках путем отправки сообщения на мобильный телефон и другие дополнительные функции.

Сложные приборы целесообразно ставить в загородных домах, где планируется проживание круглый год нескольких членов семьи

Например, испанский регулятор KIT 02, выполняющий функции датчика давления, умеющий поддерживать постоянное давление заданной величины, защищающий от сухого хода, имеет клапан обратного хода, встроенный манометр, гасит гидроудары. Но стоимость этой модели далека от 1000 рублей.

Наиболее популярные варианты устройств давления воды в частной системе водоснабжения:

• российские – РДМ-5 от Джилекс;
• немецкие – Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
• итальянские – PM/5G, PM/3W от ITALTECNICA, EASY SMALL от Pedrollo;
• испанские – регулятор электронный KIT 00, 01,02, 05 от ESPA.

Одним из бюджетных решений может стать датчик от фирмы Джилекс РДМ-5. Он имеет заводские настройки нижнего и верхнего предела 1,4 и 2,8 атмосфер соответственно. Менять диапазон можно самостоятельно, учитывая, что рабочие значения этого прибора от 1,0 до 4,6 атмосфер.

Сравнительная таблица различных датчиков от российских и европейских производителей. Два последних варианта – электронные. Их стоимость в разы превышает механические

Прибор немецкой компании Grundfos модель FF4-4 отличается возможностью задавать настройки с точностью до 0,01 атм. Его рабочий диапазон составляет от 0,07 до 4 атмосфер, а FF4-8 – до 8 атм. У него имеется прозрачная крышка и специальная шкала внутри устройства.

Хорошо продуманная функциональность и отличный дизайн немецких моделей доставляет удовольствие от использования устройства

Все это значительно упрощает самостоятельную регулировку – не нужно крутить гайки и гадать, достаточно ли. Шкала сразу показывает результат. Главное отрицательное качество устройства – стоимость, которая почти в 5 раз выше РДМ-5.

Зачем устанавливается?

Контроллер – необходимое звено в системе автономного водопровода, обеспечивает нужный напор воды для нормальной работы сантехнических приборов и продлевает срок их службы. Но при повышенном расходе давление в системе падает, насос работает на предельном режиме.

Более комфортный вариант для управления водоснабжением – связка датчика и частотного преобразователя, устройства для поддержания постоянного давления.

Преимущества установки инвертора:

• постоянное давление в системе водоснабжения;
• нужный объем воды без предельной загрузки насоса;
• предотвращение температурных скачков в нагревательном баке из-за изменений давления;
• плавный запуск и остановка насоса, что увеличивает срок службы оборудования и предотвращает гидроудары.

Напор снижается только при значительном расходе, когда не хватает мощности насоса. Но и в этом случае показатели системы будут стабильными на уровне, на который способно водозаборное оборудование.

Управляемые воздушные клапаны

Если в системе одна воздуходувка (или блок воздуходувок) подает воздух только в один бассейн аэрации, то можно работать без воздушных клапанов. Но, как правило, на станциях аэрации блок воздуходувок подает воздух для нескольких аэротенков. В этом случае необходимы воздушные клапаны на входе в каждый аэротенк для регулирования распределения воздушного потока. Дополнительно клапаны могут использоваться на трубах, распределяющих подачу воздуха в разные зоны одного аэротенка. Ранее для названных целей использовались поворотные заслонки, управляемые вручную. Однако для эффективного управления системой аэрации необходимо использовать дистанционно управляемые клапаны.

К важным характеристикам управляемых клапанов относятся:

1. Линейность характеристики управления, т.е. степень соответствие изменения положения привода клапана (актуатора) изменению воздушного потока через клапан во всем диапазоне управления.
2. Погрешность и повторяемость отработки приводом клапана заданной уставки по воздушному потоку. Определяется качеством клапана (линейностью характеристики управления), привода и системы управления приводом.
3. Падение давление на клапане в рабочем диапазоне раскрытия.

Падение давления на поворотных заслонках при частичном открытии может быть весьма значительным и достигать 160-190 мбар, что приводит к большим дополнительным энергозатратам.

Если в системе используются даже самые высококачественные, но универсальные клапаны (предназначенные как для воды, так и для воздуха), то падение давление на таких клапанах в рабочем диапазоне раскрытия (40-70%) обычно составляет 60-90 мбар. Простая замена такого клапана на специализированный воздушный клапан VACOMASS elliptic приведет к дополнительной экономии не менее, чем 10% электроэнергии! Это обусловлено тем, что падение давления на VACOMASS elliptic во всем рабочем диапазоне не превышает 10-12 мбар. Еще большего эффекта можно добиться при использовании клапанов VACOMASS jet для которых падение давления в рабочем диапазоне не превышает 5-6 мбар.

Характеристики струйного клапана VACOMASS jet.

Сравнение характеристики управления струйного клапана VACOMASS jet с другими типами клапанов

Управляемые специализированные воздушные клапана

VACOMASS фирмы Binder GmbH, Германия.

VACOMASS elliptic (овальная задвижка)

VACOMASS squer (квадратная задвижка)

VACOMASS jet (струйный)

Часто в месте установки управляемого клапана делают сужение трубопровода для применения клапана оптимального типоразмера. Так как сужение и расширение выполняется в виде трубы Вентури, это не приводит к сколь-нибудь существенному дополнительному перепаду давления на участке с клапаном. В тоже время клапан меньшего диаметра работает в оптимальном диапазоне открытия, что обеспечивает линейность управления и минимизацию перепада давления на самом клапане.

Контроль качества очищенной воды

Организацияконтроля качестваочищенной воды так же зависит от размеров и возможностей станции очистки стоков. Если расход стоков контролируется на входе сооружений, то минимальная комплектация данной точки контроля может включать только автоматический пробоотборник. Оснащение точки контроля очищенных стоков автоматическими пробоотборниками не только позволяет обеспечить адекватный отбор среднесуточных проб, но и анализировать пробы, соответствующие часам максимума, когда возможны залповые выносы ила и повышения концентраций других веществ.

Поскольку вынос ила из вторичных отстойников наиболее характерное нарушение процесса очистки в часы максимума, то дополнительная установка  оптического датчика концентрации взвешенных веществ с его подключением к автоматическому пробоотборнику для отбора в часы выноса, является необходимым составом приборов контроля для станций небольшой и средней производительности от 50 до 200 тыс.м3/сутки.

Дополнением может служить оптический датчика ООУ (может совмещаться с датчиком взвешенных веществ) и  оптический датчик концентрации азота нитратов. Расширение системы контроля с добавлением датчика ООУ особенно полезно при сбросе на сооружения промстоков, содержащих большое количество растворенной трудно окисляемой органики. Контроль ее концентрации в очищенной воде наглядно показывает влияние таких стоков на качество очистки и, как вариант, может служить методом для разумного нормирования их сбросов в горколлектора. Датчик концентрации нитратов является надежным средством, позволявшим судить о прохождении процессов денитрификации.

Наиболее дорогие системы, иногда называемые «станциями контроля качества очистки»,  включают контроль всех основных показателей в очищенной воде: взвешенные вещества, ООУ, азот нитратов, аммонийный азот, азот нитритов, фосфор фосфатов.  Дополнение автоматического контроля проточными анализаторами существенно удорожает такие системы и требует квалифицированной эксплуатации. Поскольку, получаемая информация не имеет большого технологического значения и не всегда принимается контролирующими органами, то создание таких систем можно рекомендовать только на крупнейших станциях очистки, где постоянный контроль  может являться дополнительным средством доказательства хорошей работы сооружений, как для контролирующих органов, так и для экологической общественности. Аналогичное значение в настоящий момент имеют и различные on-line биотесты, поскольку влиять на токсичность очищенной воды для тест объектов, характеризующих состояние природных водоемов путем изменения технологии очистки,  практически невозможно, если соблюдаются все остальные требуемые показатели.

Оборудование, применяемое для контроля газовых выбросов

Анализ состава газовых выбросов в атмосферу осуществляется с применением различных систем непрерывного контроля с отбором или без отбора проб. Основными элементами таких систем являются газоанализаторы различных конструкций, некоторые образцы которых приведены ниже.

Автоматический анализатор газовых выбросов SERVOPRO 4900.

Данный прибор разработан специально для контроля состава газовых выбросов в атмосферу, сопровождающих многие технологические процессы. Применяется в отраслях промышленности, использующих различные виды термообработки, сжигания, переработки отходов, энергетике. Устройство способно определять массовое содержание до семи летучих компонентов, содержащихся в газовых выбросах.

Автоматический газовый анализатор SERVOPRO 4900

Лазерные анализаторы.

Приборы этого типа составляют основу систем непрерывного контроля без отбора проб. Количество веществ, содержащихся в выбросах, массовая доля содержания которых измеряется этими устройствами, превышает 20. Температура газовых выбросов, анализируемых данным прибором может достигать 500°С. Конструкция устройств предусматривает монтаж их измерительных элементов непосредственно в потоке выбрасываемых газов (в дымовой трубе). При наличии в трубе очистных сооружений, анализаторы устанавливаются после них по ходу дымовых газов.

Лазерная система непрерывного контроля газовых выбросов без отбора проб

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.

Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

• металлическая платформа;
• мембрана;
• поршень;
• пружины;
• регулировочные болты с гайками;
• пластиковый корпус;
• электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

• простое реле давления;
• дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
• контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.

В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.

Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Как настроить?

Заводские настройки датчика часто оставляют без изменения, но в случае необходимости верхнюю или нижнюю границы диапазона регулируют под свои потребности. Сначала тестируют систему, фиксируют существующие параметры и вносят корректировки.

В системе водоснабжения

Изменение значения давления производится подтягиванием или ослаблением пружин:

• большая отвечает за нижнюю точку, включающую насос;
• устанавливают нужное давление на манометре и подтягивают пружину до тех пор, пока мотор водозаборника не начнет работать;
• верхнюю границу меняют маленькой пружиной, потом тестируют систему, проверяют фактические значения.

В простых датчиках для доступа к регуляторам снимают крышку корпуса, в продвинутых модификациях для регулировки есть внешние винты или кнопки.

В частотном преобразователе

При подключении через частотник изменение настроек приводит к уменьшению или увеличению сигнала, поступающего к преобразователю.

Удобен режим, когда включение насоса настраивают примерно на 1 атм. ниже нормативного значения. Эта разница позволит накапливать в гидроаккумуляторе до 10 л воды и не включать насос всякий раз, когда нужно сполоснуть руки или набрать кружку воды.

Когда придет время принять душ, насосная станция включится, и будет поддерживать постоянное давление без заметного перепада.

Как регулировать датчик давления на насосной станции, подскажет видео:

Классификация расходомеров

Отведение сточных вод осуществляется либо по напорным сетям канализации, либо по безнапорным. В последнем случае жидкости движутся самотеком по трубам, установленным с уклоном. Учет сточных вод в напорном трубопроводе не вызывает трудностей и позволяет использовать счетчики любых типов. В канализационных трубах без напора измерение сточных вод проходит труднее, так как движение потока здесь медленнее и подчиняется силе гравитации.

По принципу действия счетчики делятся на:

• измеряющие только уровень воды;
• измеряющие уровень и скорость сточных вод.

По типу устройства расходомеры бывают:

1. Рычажно-маятниковые. Приборы, применяемые для учета расхода воды как на закрытых, так и на открытых каналах. Данный вид расходомеров измеряет уровень стоков и скорость движения жидкости. Устройство оснащено поплавком для определения объема отведенной воды и поворотной лопастью для вычисления скорости потока.
2. Вихревые. Принцип работы этих счетчиков основывается на измерении частоты колебаний давления. Это одно из самых подходящих устройств для учета сточных вод на крупных предприятиях. К преимуществам этого типа можно отнести высокую точность измерений, нечувствительность к загрязненным жидкостям, возможность работы прибора в широком диапазоне температур, давления и диаметре труб. Недостатком является чувствительность к звуку и вибрациям, которые могут создаваться насосами и другими устройствами.
3. Электромагнитные. Для измерения этими счетчиками сточные воды должны быть токопроводящими. Этот тип приборов использует закон Фарадея, или закон магнитной индукции. Вода, проходящая через магнитную катушку, инициирует ток, который пропорционален величине скорости движения потока. Плюсами электромагнитных счетчиков являются вибростойкость, отсутствие потери давления и стабильность измерений.
4. Ультразвуковые. Учет вод, проходящих по канализационным трубам, с помощью такого типа приборов осуществляется за счет прохождения жидкости через УЗ колебания и последующий анализ данных. Для получения результата используются параметры площади и скорости течения. Главное преимущество таких устройств заключается в том, что существует возможность получать замеры удаленно и сохранять их на носителе. Для получения результатов используется кабельная, беспроводная и модемная связь. Также монтаж прибора не требует проведения строительных работ в коллекторе.

Источник статьи: http://vistaros.ru/

Почему необходим коммерческий учёт сточных вод

Стоки не энергоресурсы, но измерение обеспечивает рациональное использование воды на промышленном объекте. Руководство предприятий, обладая информацией о количестве сливаемых в канализацию отходов, уменьшает их объём или использует повторно (уборка территории, охлаждение).

Правила коммерческого учёта воды и сточных вод устанавливают перечень ресурсов, объём которых подлежит контролю:

• вода, поданная поставщиком за отмеченный период согласно договору водоснабжения;
• жидкость, транспортирующаяся предприятием, эксплуатирующим трубы;
• стоки, транспортирующиеся предприятием, эксплуатирующим коммуникациями;
• нечистоты, поступающие от пользователей коммунальных услуг;
• жидкость, прошедшая водоподготовку;
• очищенные нечистоты.

В Постановлении Правительства РФ №776 от 4.09.2013г. «Об утверждении правил организации коммерческого учёта воды, сточных вод» обозначены принципы установки измерительных приборов для контроля слива жидких отходов. Указаны типы используемых установок, методы измерений и правила сверки показаний.

Воздуходувки

Как сказано выше, воздуходувки являются основным элементом, обеспечивающим экономию потребляемой электроэнергии. Все остальные элементы позволяют сократить потребность в подаче воздуха или снизить сопротивление воздушному потоку. Но если при этом оставить старую неуправляемую воздуходувку с низким КПД – экономии не будет. Если на станции аэрации используется несколько неуправляемых воздуходувок, то, теоретически, оптимизировав другие элементы системы и добившись снижения потребности в подаче воздуха, можно вывести из эксплуатации и перевести в резерв несколько воздуходувок из числа ранее задействованных и, таким образом, добиться снижения энергопотребления. Можно также пытаться компенсировать суточные колебания потребности системы аэрации в кислороде путем просто включения или отключения резервной воздуходувки.

Однако значительно более эффективным является применение управляемой воздуходувки, точнее, блока из нескольких управляемых компрессоров. Это позволяет обеспечить подачу воздуха в точном соответствии с потребностью, которая существенно изменяется в течение суток, а также меняется в зависимости от сезона и других факторов. Обычная постоянная подача воздуха неуправляемыми воздуходувками всегда является избыточной и приводит к перерасходу электроэнергии, а в некоторых случаях и к нарушению технологического процесса нитрификации-денитрификации из-за избытка кислорода в аэротенках. При этом недостаток подачи воздуха приводит к превышению загрязняющими веществами в стоке на выходе КОС предельно допустимых концентраций (ПДК), что недопустимо.

Точное управление подачей воздуха при постоянном контроле уровня растворенного кислорода в аэротенках (а в некоторых случаях – и при постоянном автоматическом контроле концентрации аммония и других загрязняющих веществ в стоке на выходе из аэротенков) обеспечивает оптимальный уровень энергопотребления при гарантированном соответствии очищенных стоков существующим нормативам.

Необходимость наличия нескольких воздуходувок в блоке (например, двух больших и двух маленьких) связана с тем, что диапазон регулирования воздушного компрессора сильно ограничен. Он находится в пределах, в лучшем случае, от 35% до 100% мощности, чаще от 45% до 100%. Поэтому одна управляемая воздуходувка далеко не всегда может обеспечить оптимальную подачу воздуха с учетом суточных и сезонных изменений потребности. На сегодня наиболее известными являются три типа воздуходувок: роторные, винтовые и турбо.

Выбор нужного типа воздуходувки производится в основном по следующим параметрам:

— максимальная и номинальная потребность подачи воздуха – зависит от параметров установленных аэраторов, которые в свою очередь выбираются исходя из их эффективности и из потребности всей системы аэрации в растворенном кислороде, как было описано выше;

— требуемое максимальное избыточное давление на выходе воздуходувки — определяется максимально возможной глубиной стоков бассейна аэрации, точнее глубиной расположения аэраторов, а также потерями давления при прохождении воздуха по трубопроводу и через все элементы системы, такие, как задвижки и проч.

Как правило в каждой управляемой воздуходувке имеется свой блок управления, также важно наличие общего блока управления всеми воздуходувками, обеспечивающего оптимальный режим их эксплуатации. Управление в большинстве случаев осуществляется по давлению на выходе блока воздуходувок

Пошаговая инструкция, как подключить

Подробная схема монтажа датчика давления есть в инструкции, с которой продается устройство. В общем случае последовательность шагов одинакова.

Подключение к частотному преобразователю

Датчик подключают к инвертору в следующем порядке:

• монтируют датчик на трубопровод, соединяют устройство с высокочастотным преобразователем сигнальным кабелем;
• в соответствии со схемой, приведенной в документации, подключают провода к соответствующим клеммам;
• настраивают программную часть преобразователя и проверяют работу связки.

Для предотвращения помех и корректной работы инвертора для прокладки применяют экранированный сигнальный кабель.

К системе водоснабжения

Обычному датчику для монтажа на трубопровод требуется штуцер с пятью выводами:

• вход и выход воды;
• выход на расширительный бак;
• под реле давления, как правило, с наружной резьбой;
• ответвление под манометр.

К датчику подводят шнур от насоса для управления включением или выключением. Электропитание обеспечивается кабелем, который прокладывают к щитку.
