Виды КНС для частного дома
Мини устройства устанавливаются за унитазом или на выходе из дома, откуда насос КНС откачивает стоки в септик. Это небольшое устройство в пластиковом корпусе, незаметное и малошумное. В его основе – погружные механизмы с режущим элементом или без него.
Вторая разновидность КНС крупнее и мощнее. Она представляет собой септик с погружным насосным механизмом, который включается тогда, когда необходимо очистить емкость и направить стоки в общегородскую канализацию или ассенизаторную машину.
Третий вариант – самый распространенный. Это стационарное устройство, оснащенное 2 – 3 насосами погружного типа, которое выводит стоки за пределы дома в сливную яму. Оттуда с помощью фекальных агрегатов жидкость перекачивается в следующий септик для фильтрации через грунт.

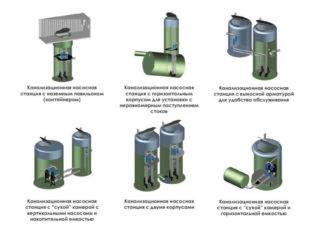

Классификация канализационных станций
Классификация канализационных станций.
По габаритам станции различные – от компактных, размещаемых в санузле, до цистерн на десятки кубов. Габариты – не единственное различие в моделях. КНС классифицируются по многим другим признакам.
Основной узел оборудования – насос.
Бывают такие типы помп:
- Погружные напорные.
Постоянно находятся в перекачиваемой жидкости. Поэтому корпуса изготавливают устойчивыми к химически активным веществам. Не требуют отдельного места, хотя при необходимости можно установить на поверхности. Помпа постоянно охлаждается, поэтому служит долго. - Консольные.
Агрегаты с большими габаритами и мощностью. Используются в промышленности. Устанавливаются на бетонную площадку. - Поверхностные самовсасывающие.
Способны перекачивать нечистоты с высокой степенью загрязненности, твердыми включениями. Удобны в обслуживании. Закачивают стоки в корпус станции, откуда их удаляют очищенными.
Возможна установка в горизонтальном, вертикальном положении. Располагают в углублениях, на поверхности. Основное оборудование может быть заглубленным, а блок управления – снаружи.
Руководство работой станций осуществляется по схемам разной сложности.
Возможны такие виды управления:
- Ручное – простое и надежное.
Модули запускаются и отключаются в зависимости от степени заполнения резервуаров, которые проверяются человеком. Применяются в частном секторе, при небольших объемах стоков. - Дистанционное.
Датчики контролируют состояние емкостей, сведения отражаются на пульте. С него управляют работой насосов. - Автоматическое.
В резервуаре КНС или поблизости находятся датчики и реле.
Оборудование различают также по типам сточных вод:
- Для нечистот из частного дома, небольших заведений.
Эксплуатируется в стандартных условиях. - Промышленное.
Для оборудования, размещенного в емкостях, помп используются материалы, устойчивые к химическим веществам, изменениям температуры. - Для ливневой канализации.
Оснащается дополнительным оборудованием. - Для стоков с осадками.
Применяется преимущественно в больших системах канализации. Требует дополнительного оборудования для работы с отложениями.
Почему именно торфяной
Среди выпускаемых моделей есть несколько видов, и какой из них выбрать зависит от вашего желания. Но для тех, кто выращивает на своем участке различные растения, вопрос приобретения удобрений является одним из самых актуальных. Значит, лучшим вариантом будет торфяная модель.
Поскольку данный вид грунта обладает бактерицидными свойствами, то использование его в биотуалетах позволяет избавиться от запахов, в результате его воздействия на отходы происходит их разложение и в итоге получается экологически чистое и безопасное для людей удобрение.
торфяной марки Kekkila
В развитых европейских странах уже давно решили проблему дачных клозетов, разработав устройство торфяного туалета для дачи. В дальнейшем оно было положено в основу при создании отечественной продукции такого класса.
Канализационные насосы для кухни
Стоки из кухни содержат жир и остатки пищи, они часто являются причиной засора. Монтаж канализационного насоса для кухни позволяет решить сразу несколько проблем:
- поместить кухонную технику ниже уровня инженерных магистралей без переоборудования помещений;
- измельчение отходов режущими деталями насоса для безопасной транспортировки по трубам небольшого диаметра;
- перенос кухонного оборудования без необходимости соблюдать обязательный уклон трубопровода.
Типы агрегатов для кухни
Стационарный насос – компактное устройство размещается в удобном месте и обеспечивает транспортировку стоков на большое расстояние.
Санитарное оборудование – насос для канализации в квартире, подключаемый к раковине или мойке на кухне. В его конструкции не предусмотрен измельчитель, поэтому использование ограничивается степенью загрязнения стоков. Агрегат рассчитан на температуру 30-45 градусов.
Санитарный насос для раковины
Принудительная канализация – оборудование небольшого размера, снабженное ножами для измельчения отходов. Герметичная конструкция предотвращает попадание неприятных запахов в помещение. Насос обладает высокой производительностью, он измельчает и перемещает стоки по горизонтали на 100 метров.
Устройство канализационной насосной станции

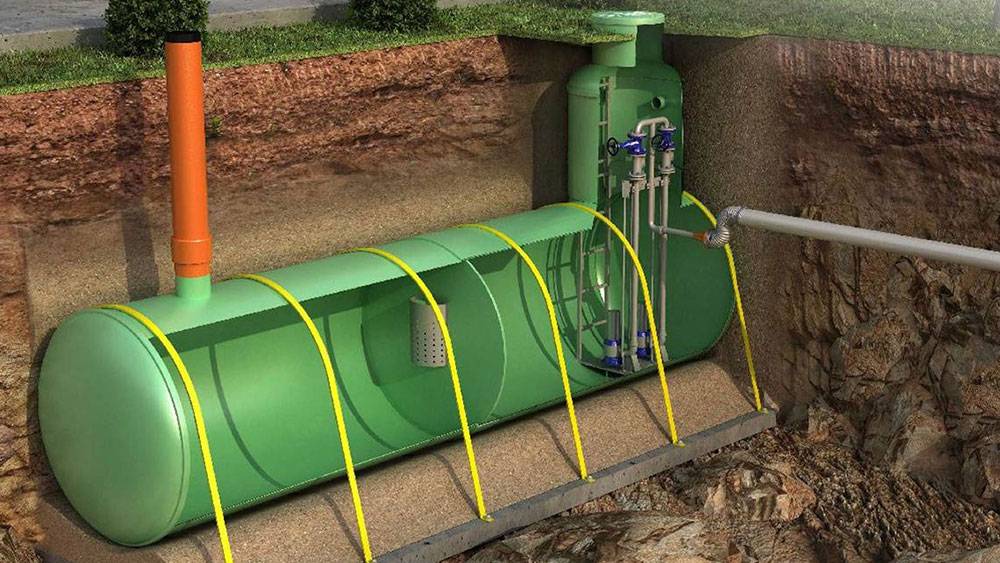

Сточные воды собираются и хранятся в подземных герметичных резервуарах, известных как колодцы, где установлены приборы КИП для контроля уровня сточных вод (и для подачи сигнала тревоги в случае аварийной ситуации). В случае, если уровень стоков поднимется до заданной точки, то включается насос для перекачивания стоков через трубопровод (например магистральную канализацию), далее стоки вновь стекают в следующий колодец. Так цикл повторяется, пока поток не достигнет конечного пункта назначения – очистных сооружений.
КНС обычно устанавливаются в самой низкой точке и снабжаются предохранительным клапаном, чтобы в аварийных случаях (например, при наводнении) избежать перелива и попадания стоков в жилые дома.
Одним из основных элементов КНС является насос. Канализационные насосы обычно представлены консольными центробежными насоснымиагрегатами с открытым рабочим колесом и специально увеличенными патрубками, чтобы избежать забивания. Общая проблема для канализационных насосов – это заиливание, накопление жира и засорение агрегатов. Для решения этой проблемы следует тщательно подходить к вопросу выбора насосного агрегата, использовать только хорошо зарекомендовавших себя производителей.
Принцип работы и конструкция КНС наглядно представлены на видео ниже:
Разновидности компостных туалетов
Предлагаемые подобного типа биотуалеты можно разделить на следующие виды:
- жидкостные;
- торфяные;
- электрические.
Первый вид принято считать самым бюджетным. Помимо низкой цены, интерес к нему связан с достаточно простой установкой и возможностью выбора для него любое место в доме.
Торфяные биотуалеты можно использовать лишь при наличии специально оборудованного помещения: для его эксплуатации обязательна дренажная труба или возможность для обеспечения ее вывода. Ее необходимо подключить к сливной яме, в которую будут поступать жидкие отходы. Помимо этого, в подобном помещении необходимо предусмотреть и дополнительную вентиляцию, чтобы была возможность удалять газы, возникающие в результате взаимодействия торфа с отходами.
Оценивая каждый из вышеописанных вариантов, можно отметить, что наиболее простым в обслуживании является торфяной биотуалет, поскольку необходимость в его очистке возникает достаточно редко. Этому в немалой степени способствует достаточно большой накопительный бачок, объем которого составляет около 40 литров. Конструкция бачка такова, что обеспечивается максимальное удаление влаги, что позволяет спрессовывать отходы, а это увеличивает пространство для новых порций. Следует позаботиться о присутствии чаши с предохранительным клапаном. В тот момент, когда уровень фекалий в сточной яме превысит критический уровень, подобный элемент позволит предотвратить обратный отток жидких отходов.
Виды канализационных насосов и их особенности
Насосное оборудование — основная часть КНС. Оно перекачивает бытовые сточные воды, производственные отходы, ил, ливневые воды. Различают такие виды канализационных насосов:
- погружные;
- консольные;
- самовсасывающие.
Погружной канализационный насос — это устройство напорного действия, постоянно находящееся в погруженном состоянии. Материалы для изготовления такого насоса выбираются устойчивые к агрессивным средам.
Чаще всего в КНС используются погружные фекальные насосы. Они эффективны, просты в эксплуатации
Устройство удобно и занимает относительно немного места, поскольку постоянно находится в погруженном состоянии, нет необходимости в подготовке отдельной площадки для него и дополнительной трубной развязке. Преимущества насосов этого типа:
- надежность;
- простота эксплуатации;
- редкое техническое обслуживание;
- способность эффективно работать при низких температурах;
- охлаждение окружающей и протекающей жидкостью;
- универсальность: насосы используют и для сухой установки.

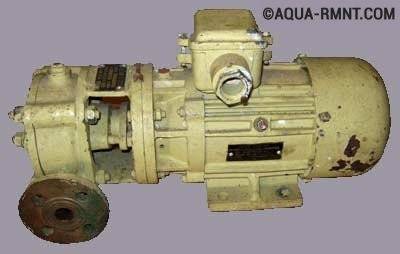

Консольный канализационный насос сухой установки — устройство, чаще всего применяемое в крупных КНС промышленного уровня. Такие насосы не монтируют в модульных станциях. При их установке необходимо подготовить отдельный фундамент и правильно подвести трубы.
Консольные канализационные насосы сухой установки требуют отдельного фундамента, используются в крупных КНС промышленного уровня
Ввод в эксплуатацию такого насоса лучше доверить специалистам. Консольные насосы стоят открыто, доступ к ним облегчен, что в значительной мере упрощает ремонтные работы. Преимущества консольных перекачивающих устройств:
- надежность;
- удобный доступ к рабочему колесу, двигателю;
- простота техобслуживания;
- возможность изменения производительности за счет правильного подбора электродвигателя и других элементов конструкции.

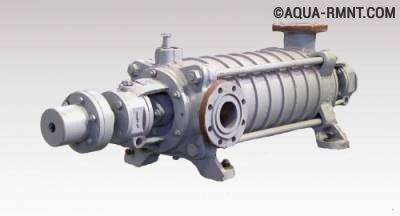

Самовсасывающий фекальный насос сухой установки представляет собой агрегат, используемый на коммунальных и промышленных КНС для перекачивания сильно загрязненных стоков.
Самовсасывающие насосы не подвержены засорению, эффективны при отрицательных температурах. Единственный минус — высокая цена
Эти устройства удобны в обслуживании за счет конструкции электродвигателя с фланцевым креплением, не засоряются благодаря просторному проходу в патрубке и рабочем колесе. Преимущества устройства:
- удобен в обслуживании за счет выдвижной конструкции;
- мало подвержен засорению;
- работает при отрицательных температурах при установке специального нагревательного элемента;
- прокачивает канализационные стоки с твердыми элементами, осадком;
- максимально герметичен благодаря двойному механическому уплотнению;
Также следует заметить, что при необходимости такой насос легко демонтируется.
Виды канализационных насосов и их особенности
Насосное оборудование — основная часть КНС. Оно перекачивает бытовые сточные воды, производственные отходы, ил, ливневые воды. Различают такие виды канализационных насосов:
- погружные;
- консольные;
- самовсасывающие.
Погружной канализационный насос — это устройство напорного действия, постоянно находящееся в погруженном состоянии. Материалы для изготовления такого насоса выбираются устойчивые к агрессивным средам.
Чаще всего в КНС используются погружные фекальные насосы. Они эффективны, просты в эксплуатации
Устройство удобно и занимает относительно немного места, поскольку постоянно находится в погруженном состоянии, нет необходимости в подготовке отдельной площадки для него и дополнительной трубной развязке. Преимущества насосов этого типа:
- надежность;
- простота эксплуатации;
- редкое техническое обслуживание;
- способность эффективно работать при низких температурах;
- охлаждение окружающей и протекающей жидкостью;
- универсальность: насосы используют и для сухой установки.
Консольный канализационный насос сухой установки — устройство, чаще всего применяемое в крупных КНС промышленного уровня. Такие насосы не монтируют в модульных станциях. При их установке необходимо подготовить отдельный фундамент и правильно подвести трубы.
Консольные канализационные насосы сухой установки требуют отдельного фундамента, используются в крупных КНС промышленного уровня
Ввод в эксплуатацию такого насоса лучше доверить специалистам. Консольные насосы стоят открыто, доступ к ним облегчен, что в значительной мере упрощает ремонтные работы. Преимущества консольных перекачивающих устройств:
- надежность;
- удобный доступ к рабочему колесу, двигателю;
- простота техобслуживания;
- возможность изменения производительности за счет правильного подбора электродвигателя и других элементов конструкции.
Самовсасывающий фекальный насос сухой установки представляет собой агрегат, используемый на коммунальных и промышленных КНС для перекачивания сильно загрязненных стоков.
Самовсасывающие насосы не подвержены засорению, эффективны при отрицательных температурах. Единственный минус — высокая цена
Эти устройства удобны в обслуживании за счет конструкции электродвигателя с фланцевым креплением, не засоряются благодаря просторному проходу в патрубке и рабочем колесе. Преимущества устройства:
- удобен в обслуживании за счет выдвижной конструкции;
- мало подвержен засорению;
- работает при отрицательных температурах при установке специального нагревательного элемента;
- прокачивает канализационные стоки с твердыми элементами, осадком;
- максимально герметичен благодаря двойному механическому уплотнению;
Также следует заметить, что при необходимости такой насос легко демонтируется.
Сервисное обслуживание КНС
Техническое обслуживание (ТО) канализационной насосной станции Плановое техническое обслуживание канализационной насосной станции (КНС) необходимо производить для поддержания оборудования в технически исправном состоянии, а также обеспечения его надёжной и бесперебойной эксплуатации. Своевременное техническое обслуживание КНС способствует выявлению имеющихся неисправностей, значительно снижает вероятность ремонта, а так же продлевает срок службы оборудования. Это приводит к значительной экономии денежных средств и времени собственника КНС.
- что из себя представляет техническое обслуживание
- зачем необходимо регулярно проходить ТО
- каких видов бывает ТО
- как часто рекомендуется делать ТО
- где делать ТО
- сколько стоит техническое обслуживание
Техническое обслуживание КНС — это комплекс мер, направленных на поддержание оборудования в исправном состоянии и предотвращение его разрушения, а так же на выявление и устранение возможных скрытых неисправностей. Техническая исправность КНС подразумевает под собой максимально возможный уровень работоспособности, экономичности и надежности. Техническое обслуживание, в отличие от ремонта, носит профилактический характер
Уделив внимание своему оборудованию КНС не обязательно ждать пока случится поломка. Необходимость в проведении технического обслуживания обусловлена в первую очередь элементарными законами физики
Во время эксплуатации оборудования происходит его износ. Каждое включение насосных агрегатов в техническом смысле представляет собой вибрацию, перегрузки. Оборудование КНС подвергается воздействию перекачиваемой среды, воздуха, температуры и многих других факторов. Даже при очень малых притоках перекачиваемой среды, рано или поздно техническое состояние любого насосного агрегата изменяется в худшую сторону
Очень важно, чтобы КНС обслуживалась с правильной периодичностью
Выделяется три основных вида технического обслуживания КНС:
- ежедневное обслуживание (ЕО);
- плановое техническое обслуживание (ТО);
- сезонное обслуживание (СО)
Ежедневное обслуживание КНС подразумевает под собой контроль владельцем состояния следующих агрегатов — индикации шкафа управления, наличие питание, отсутствие затопления КНС
Также нужно обращать внимание на внешний вид люка/крышки КНС, её доступность и «вандалозащищенность» при необходимости. Плановое техническое обслуживание включает в себя все работы связанные с ежедневным обслуживанием плюс:
- выполнение крепежных работ
- очистку
- смазку
- контроль
- диагностику
- регулировку оборудования КНС
Основная цель планового технического обслуживания — предотвращение поломок, которые могут вывести из строя оборудование КНС, изменить в худшую сторону КПД или вообще прекратить отведение стоков. Плановое техническое обслуживание КНС. по сути, преследует те же цели, что и ежедневное обслуживание. Основное отличие заключается в сложности и объемах работ. Крепежные, смазочные, диагностические и регулировочные работы, в данном случае, проводятся со снятием некоторых деталей. Проверка и обслуживание составных частей производится с помощью специального оборудования. Сезонное обслуживание КНС представляет собой подготовку оборудования к эксплуатации в тот или иной сезон.Регламент технического обслуживания КНС Регламент ТО КНС — это в первую очередь рекомендации инженеров завода-изготовителя оборудования. Периодичность, порядок и частота проведения технического обслуживания определяет производитель оборудования. Периодичность тех или иных работ может определяться:
- временным интервалом
- наработкой часов
- количеством перекачиваемой среды
Компания «Наш Город» заключает договора на плановое техническое обслуживание КНС, а также может выполнить сезонную подготовку, диагностику и восстановление работоспособности КНС. Качественное и полное соблюдение регламента технического обслуживания — гарант надежности и безотказности работы канализационной насосной станции.
Компания «Наш Город» готова оказать услуги по ремонту и восстановлению ваших насосных станций. Процедура ремонта и восстановления КНС состоит из следующих этапов:
- Анализ имеющегося оборудоания
- Нахождение поломки и определение причин возникновения
- Составление сметы на ремонтные работы
- Согласование с заказчиком
- Выполнение ремонтных работ
- Сдача объекта
- Возможность подписать договор на техническое обслуживание оборудования
Для заказа услуг нужно позвонить по телефону (812)645-68-78
2010–2022 Наш Город
■ Преимущества КНС Сибирского
ГК «Эколос» производит современные и надежные КНС производительностью от 1 до 20 000 м3/сут из прочного и долговечного армированного стеклопластика. Материал эффективно выдерживает температурные перепады, внешние и внутренние нагрузки.
Прочность и герметичность корпуса, а также работоспособность оборудования и соответствие его производительности проектным расчетам проверяются на каждом этапе изготовления КНС по особой программе, разработанной нашими специалистами.
создает КНС для объектов своих партнеров «под ключ»: наши инженеры тщательно рассчитывают параметры оборудования и разрабатывают проект станции, а квалифицированные сотрудники на собственном производстве в Новосибирске изготавливают корпус установки и наполняют ее качественным оборудованием. Мы осуществляем доставку КНС на объект и производим качественный монтаж ее в наружную систему канализации или локальные очистные сооружения.

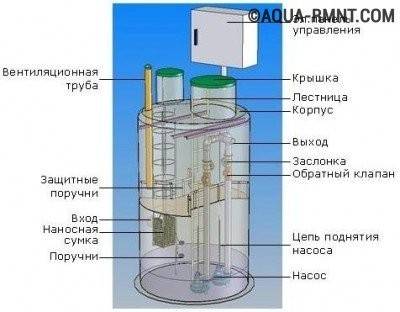

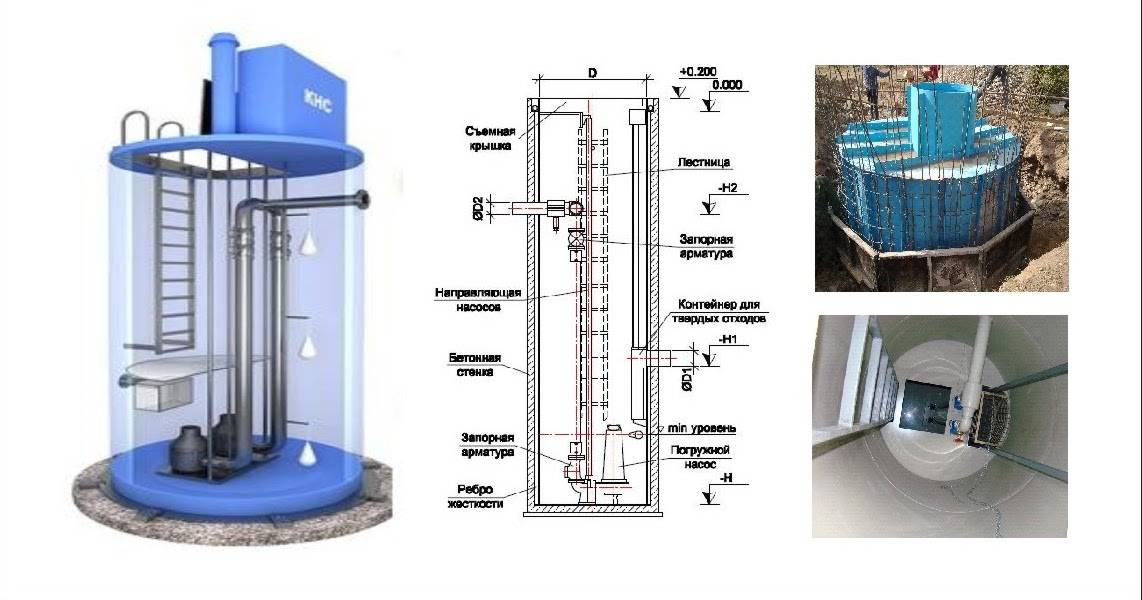

Конструкция и внутреннее устройство КНС
При выборе КНС учитывают предполагаемые объемы сточных вод, размеры устройства, степень загрязненности сточных вод и тип загрязнений. На выбор также влияют особенности рельефа земельного участка, на котором устанавливается станция, и глубина, на которую заложен проводящий трубопровод.
Устройство КНС разного назначения может заметно различаться, но основные части конструкции — герметичные емкости и насосы — есть во всех моделях. Обычно в резервуар воды сливаются самотеком, после чего откачиваются насосами и транспортируются к месту утилизации или к очистным сооружениям. Существуют мини-КНС, подключаемые непосредственно к унитазам. Это эстетично оформленные герметичные резервуары небольшого объема, оборудованные насосами с режущим механизмом. Такие модели КНС обычно устанавливаются в помещении санузла.
Как правило, резервуар КНС представляет собой полимерный бак, закопанный в землю. Горловина емкости выводится на поверхность для облегчения планового осмотра, ремонта и обслуживания станции. Она закрывается полимерной или стальной крышкой. Внутри резервуара расположен трубопровод, подсоединенный через патрубки в стенках. Равномерность поступления вод обеспечивается за счет отбойника, а отсутствие завихрений потока — благодаря водобойной стенке.
Канализационные станции, используемые для бытовых целей, оснащаются 1-2 насосами. Если же оборудование предназначено для отвода стоков коммунальных предприятий, насосов должно быть не менее двух. На КНС разного назначения ставятся насосы различных типов. Для бытовых станций лучше использовать насосы с режущим механизмом, для коммунальных — не рекомендуется, поскольку твердые отходы, попав в канализацию, могут стать причиной поломки режущего механизма.

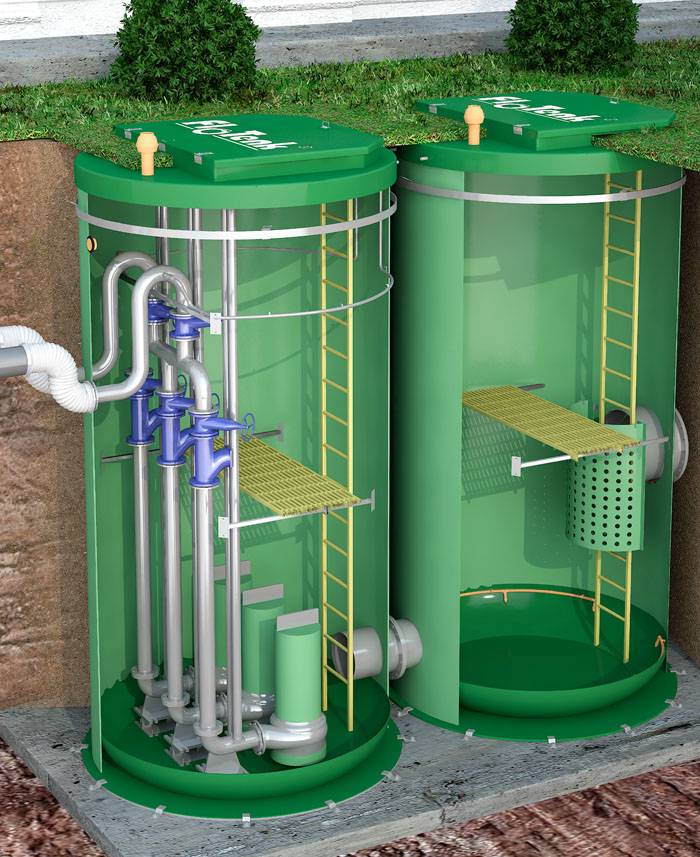

Основные элементы конструкции КНС — герметичный резервуар и насосы
Требования к КНС, особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Инструкция по монтажу КНС
Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий.
Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.
Шаг №1. Проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 м от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.
КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника
Шаг №2. Выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.
При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости
Шаг №3. Производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона.
А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.
Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.
Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.
Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г (+)
Шаг №4. Производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.
Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов
Шаг №5. Производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.
На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.
С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание
Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
Сферы применения, назначение и преимущества КНС
Оборудование применяется в быту для принудительного отправления жидкости из ванных, туалетов, другой сантехники в емкости для их сбора и переработки. С его помощью собирают дождевую воду, откачивают жидкость из затопленных подвалов.
Сфера применения не ограничивается бытом. КНС применяются в кафе, ресторанах, супермаркетах. Они незаменимы в химической промышленности, на предприятиях нефтеперерабатывающей отрасли. Агрегаты справляются с задачами по перекачке и сбору жидкости, если правильно подобрана мощность, проведен качественный монтаж.
Это происходит при таких условиях:
- Емкости со стоками, трубопроводы расположены ниже точки, куда необходимо транспортировать отходы.
- Рельеф не позволяет обеспечить передвижение жидкости самотеком.
- Емкость для сбора жидкости расположена далеко от точек, откуда она отводится.
С помощью КНС можно подавать нечистоты в централизованную канализационную систему, если она на большом удалении.
Это оборудование приспособлено к сложным условиям эксплуатации и отличается преимуществами:
- Поставляется в сборе готовым к работе или комплектуется всем необходимым.
- Используются современные материалы: стеклопластик, нержавеющая сталь, ПВХ. Оборудование служит более 50 лет.
- Устойчивость к воздействию агрессивных химических веществ. Сточные воды любого происхождения не повреждают агрегат.
- Работает при температуре -40…+40°С, в регионах с вероятностью землетрясений.
- Прочный долговечный корпус благодаря современной технологии изготовления.
Оборудование не требует регулярного обслуживания, экономичное в работе. Множество модификаций позволяет сделать выбор самой подходящей.
