Канализационная труба нпвх

Технические характеристики

Широкое применение полиэтиленовых труб для прокладки канализации обусловлено такими техническими характеристиками, как:

• Срок эксплуатации – 50 лет;
• Возможность применения в диапазоне температур от — 50 до 50 °С. Также выдерживают кратковременное повышение до 60-65 °С;
• Для создания различных типов канализаций применяют:
• безнапорные стандартных диаметров от 32 до 315 мм. Задан наружный диаметр труб согласно ГОСТ,
• напорные диаметров от 10 до 2000 мм, согласно ГОСТ,
• диаметр гофрированных не регламентирован, производятся согласно ТУ, стандартам предприятий, договоренностям с заказчиком,
• трубы полиэтиленовые канализационные для наружной канализации согласно ГОСТ обладают диаметрами от 110 мм до 1000 мм;

У продукции из полиэтилена для систем внутренней канализации толщина стенок варьируется от 3 мм –наименьшего диаметра – до 13,6 у самых больших.

Маркировка

Маркировка наносится на внешнюю поверхность изделий. С интервалом не более одного метра помещают следующие сведения:

• название или торговый знак изготовителя,
• условное обозначение,
• дата производства изделия;

Если длина меньше одного метра, то изделие можно маркировать ярлыком-наклейкой.

Обозначение указывает название материала: PE или ПЭ. Затем диаметр наружной поверхности, толщину и номер стандарта, также может быть указан SDR.

Цвет тоже зависит от назначения изделия. Оранжевые годятся для обустройства наружной канализации. Зеленый цвет указывает на изделие для дренажа – ее стенки перфорированы, благодаря чему вода проникает вовнутрь. В серый цвет окрашены канализационные трубы для применения внутри зданий и сооружений, такое же назначение имеет белый цвет. Изделия из черного полиэтилена могут быть использованы как для внутренней, так и для внешней канализации.

Некоторые виды продукции маркируются синей линией по всей длине – такие используют для водоснабжения. если линия желтая, то это другой вид – для газа.

Плюсы и минусы труб нПВХ для напорной канализации

Достоинства и недостатки продукции из непластифицированного поливинилхлорида связаны со свойствами материала. Они однозначно превосходят по стойкости и качеству чугун, но до сих пор не используются повсеместно, так как реновация старый сетей стоит больших денег. В новом же строительстве предпочтение почти всегда отдается нПВХ.

Преимущества

1. Коррозионная стойкость – пластик не окисляется и не разрушается, плюс – не создает питательной среды для размножения бактерий и грибов.
2. Невосприимчивость к блуждающим токам, отсутствие затрат на катодную защиту.
3. Химическая стойкость к кислотам и щелочам, неподверженность действию абразивов.
4. Низкий коэффициент линейного расширения.
5. Гарантированная пропускная способность ввиду отсутствия зарастания рабочего сечения.
6. Легкий вес.
7. Долговечность – не менее 50 лет по гарантии производителя, последние исследования продляют срок безопасной эксплуатации 75 и не менее 100 до полного износа (излом стенки).
8. Просто монтаж, низкие требования к оператору, допустимость самостоятельного монтажа при начальных навыках сетей домашнего назначения.
9. Возможность прокладки по сложному рельефу.
10. Стабильность показателей при низких температурах, допустимость монтажа зимой.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.

Минусы

1. Невозможность использования при высоких температурах.
2. Требуется защита от грызунов.
3. При плавлении выделяют токсины.

Труба канализационная напорная ПВХ может быть использована без рисков для здоровья и повреждения сопряженного оборудования для организации отвода стоков на объектах, где не осуществляется сброс горячей жидкости. Для производственных объектов рекомендуется рассмотреть другой вид систем канализации на участках, работающих с повышенными температурами.

Для чего нужен гидрозатвор

При брожении сахар разлагается дрожжами на воду, спирт и углекислый газ, который получается в достаточно большом количестве (4 м³ при получении 1 л спирта). Накопление газа в ёмкости приводит к образованию повышенного давления, от которого следует избавляться. Углекислый газ следует удалять, но так, чтобы к продуктам брожения не попал кислород. На спиртзаводах отводимый газ собирают и при помощи повышения давления превращают в углекислоту. В домашних условиях газ отводят в воздух или сбросное устройство, подключаемое к канализации. Для предохранения от попадания воздуха используются специальные устройства называемые гидрозатворами.

О необходимости применения обратных клапанов идёт давний спор. Часть виноделов считает, что брага должна дышать. При активной фазе брожения выделяемый углекислый газ не дает воздуху соприкасаться с брагой и процесса окисления спирта в уксус не происходит. Следует отметить, что выделяемый газ значительно тяжелее воздуха и всегда опускается вниз. Но как только начинается фаза дображивания, процесс выделения газа уменьшается и в емкости без гидрозатвора брага получает доступ к кислороду, вследствие чего начинается процесс переработки спирта в уксус. В результате переработки окисленной браги самогон получит неприятный запах и вкус, при этом выход спиртосодержащей жидкости значительно уменьшится. Поэтому начинающим производителям домашних напитков следует использовать приспособления предохраняющие контакт продуктов переработки с кислородов, оставив эксперименты с дышащей брагой более опытным специалистам.

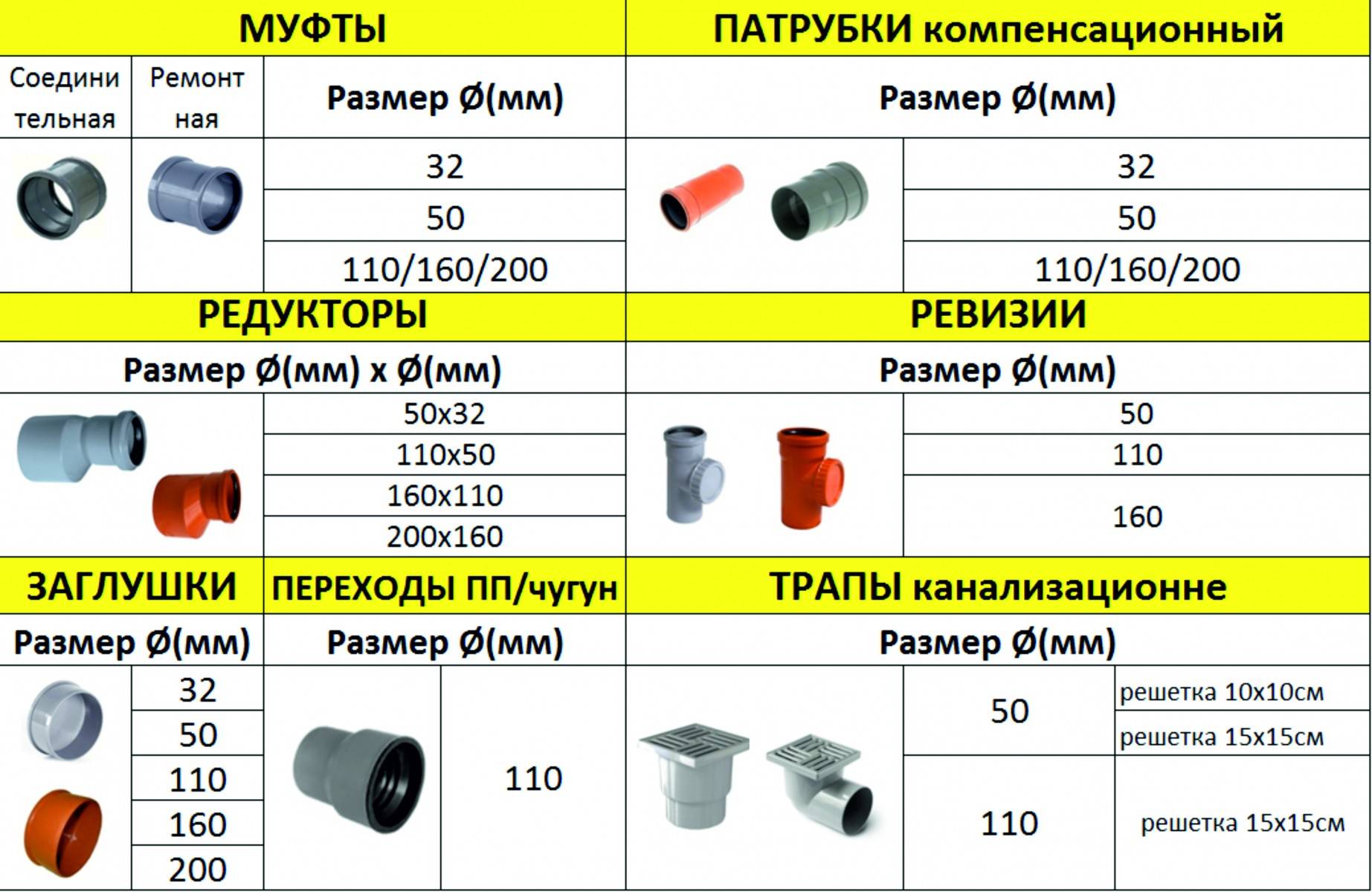

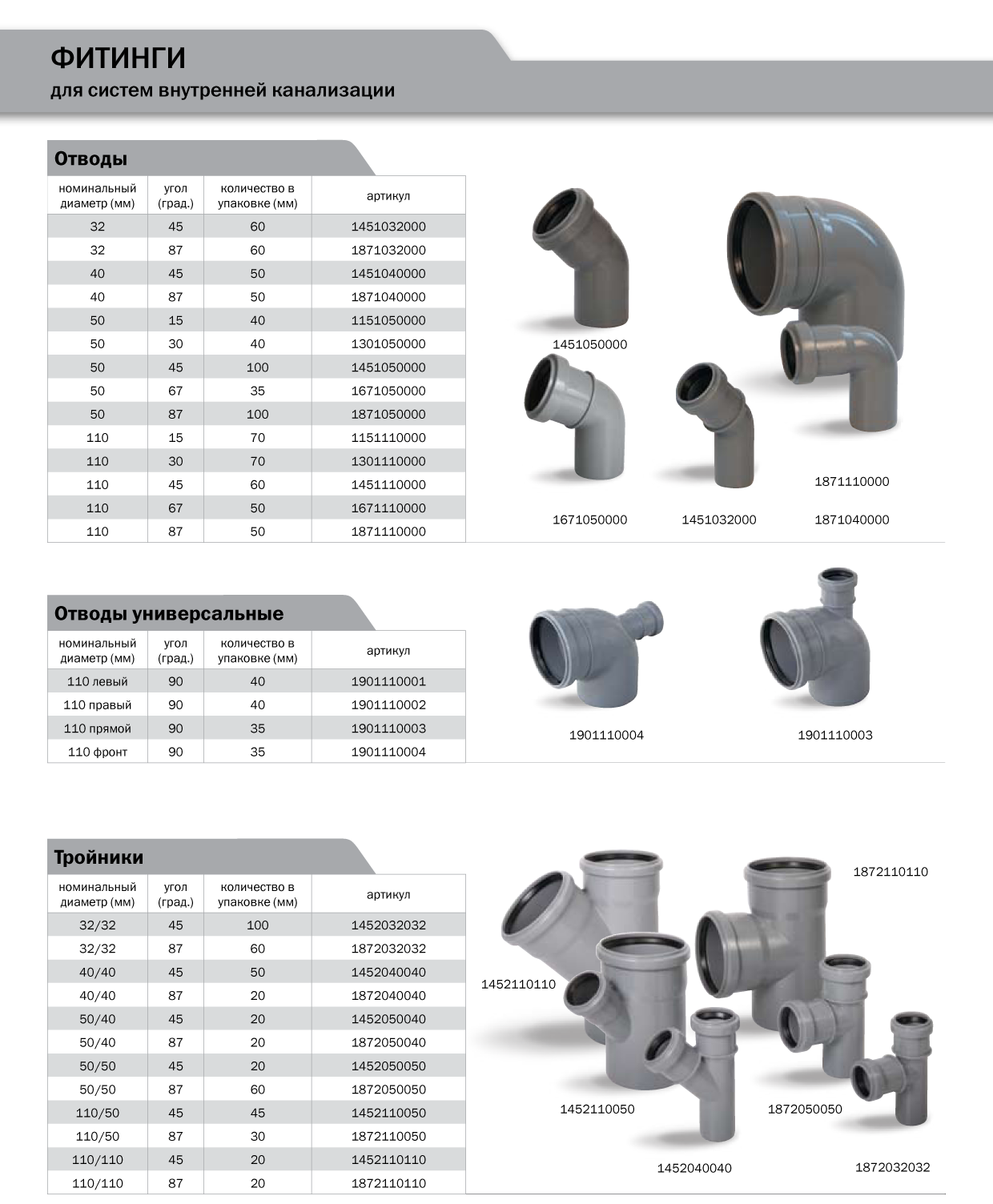

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

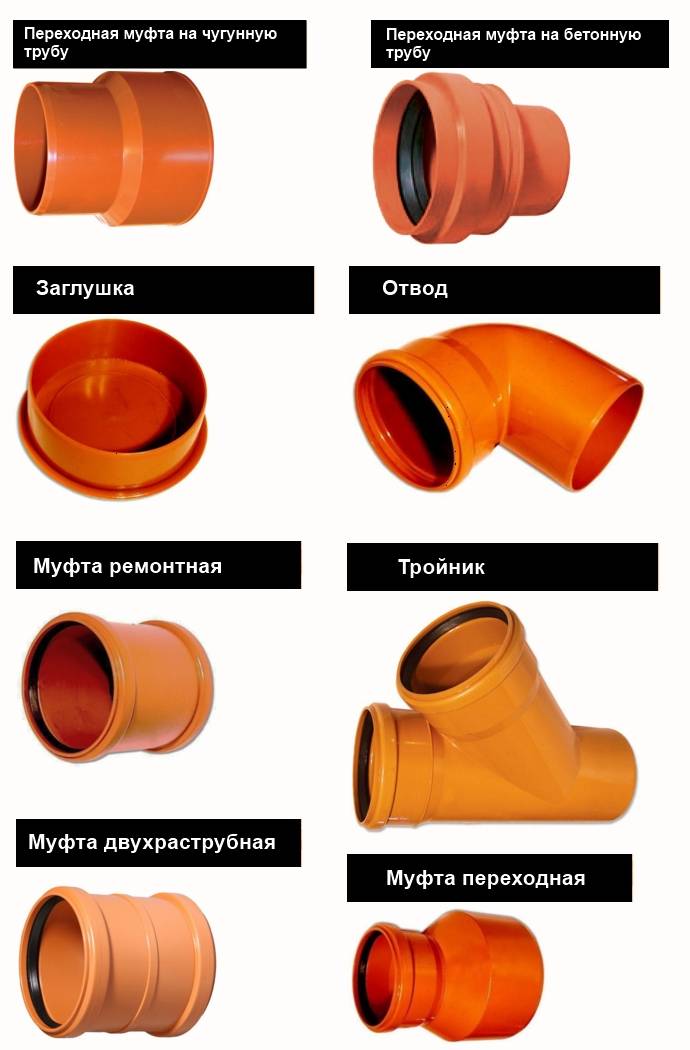

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 – для безнапорной канализации;
• ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;

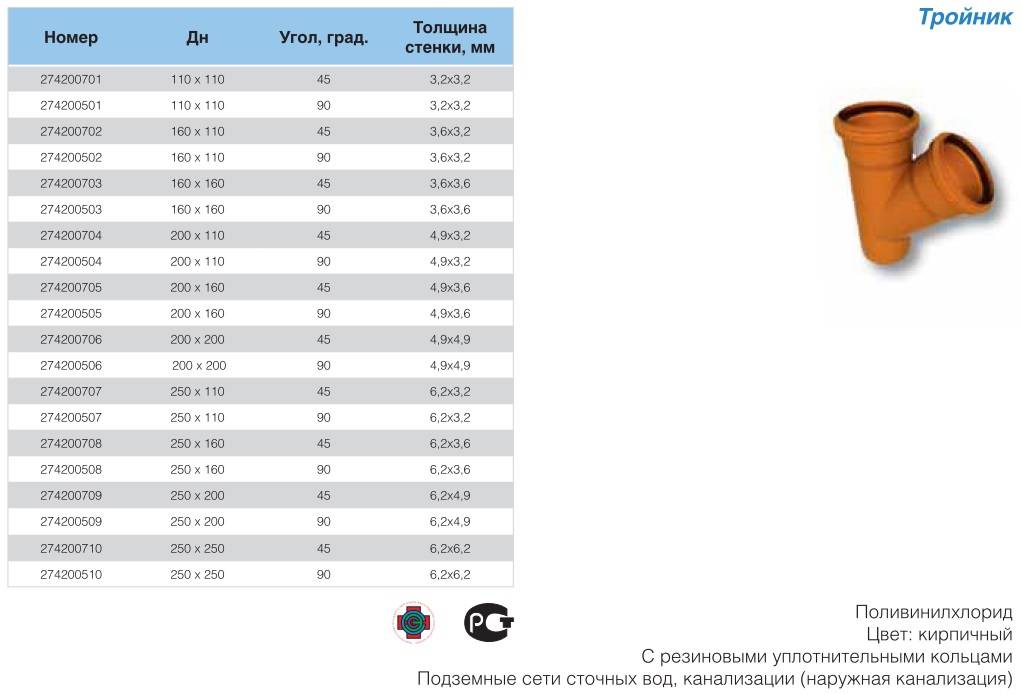

• тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Достоинства:

• долгий срок службы,
• отсутствие зарастания,
• устойчивость к воздействию кислот,
• устойчивость к износу,
• лёгкость.

Недостатки:

• неработоспособность при температурах ниже −10°С,
• деформируются (удлиняются) при температуре больше 60°С.

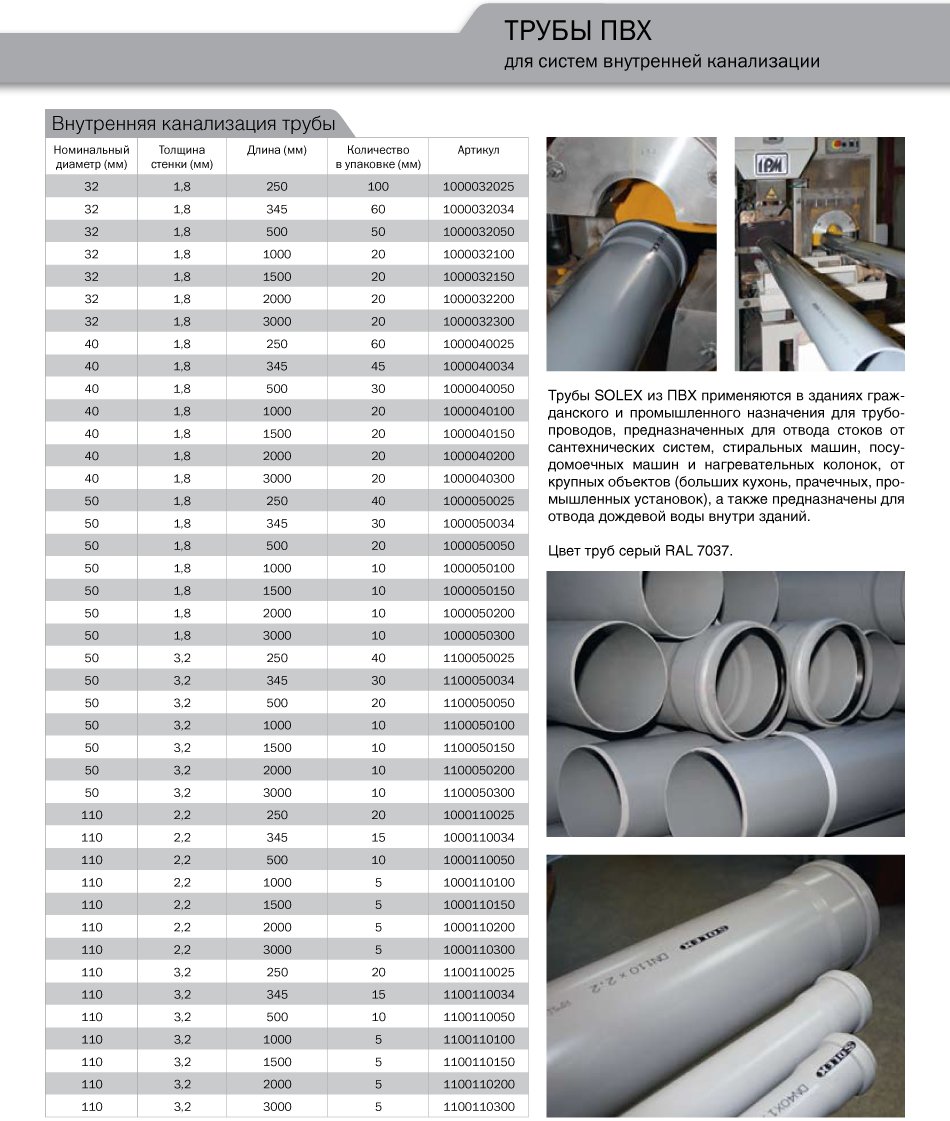

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Особенности соединения труб из полиэтилена

Существует три разновидности ПЭ труб, используемых в сфере водоснабжения: PEX и PE-RT и PE-al-PE. Они производятся по разным технологиям, что обуславливает отличающиеся эксплуатационные характеристики изделий.

РЕХ — трубы из сшитого полиэтилена, являющиеся предпочтительным выбором для обустройства трубопроводов подачи горячей воды. Сшитый полиэтилен является модификацией ПЭ, в которой отдельные молекулы этилена соединены в одну кристаллическую сетку, что обеспечивает повышенную прочность и устойчивость изделий к деформациям. РЕХ трубы способы выдерживать температуру до 110 градусов.

Труба из сшитого полиэтилена с пресс-фитингом

PE-RT — трубы из термически стабилизированного ПЭ, это более ранняя модификация полиэтилена, которая широко использовалась до появления изделий из РЕХ. Стоят они дешевле, при этом PE-RT также пригоден для монтажа трубопроводов под горячую воду, однако температурный максимум материала составляет +90 градусов.

PE-al-PE — армированные трубы, также именуемые металлопластиковыми: префикс «al» в маркировке, указывает на то, что конструкция состоит из трех слоев: 2-ух оболочек полиэтилена и промежуточного слоя алюминиевой фольги. Армированные изделия могут производиться с применением обеих модификаций полиэтилена — РЕХ (сшитого) и PE-RT (термически стабилизированного).

Армированная полиэтиленовая труба в разрезе

От разновидности ПЭ труб непосредственно зависит способ их соединения и тип используемых фитингов. Композитные (однослойные) изделия из РЕХ и PE-RT могут соединятся между собой двумя способами: спайкой, для которой применяются полиэтиленовые фитинги — стык образуется в результате отвердевания двух предварительно расплавленных кромок пластика, и с помощью разъемных фитингов прессового либо компрессионного типа.

Для соединения металлопластиковых ПЭ изделия метод спайки не применяется, причиной тому является наличие в структуре конструкции армирующей прослойки, температура плавления которой значительно выше, чем у полиэтилена, что не позволяет сделать герметичный и надежный стык.

Разновидности фасонных фитингов

Все типы фитингов (под спайку, резьбу либо опрессовку), выпускаются в следующих конфигурациях:

• муфта — выполняет соединение двух параллельных труб ;
• тройник — отводит от основной линии перпендикулярный канал;
• крестовина — разделяет водопровод на 4 направления;
• двухплоскостной переходник — используется для отведения от основного трубопровода двух каналов, расположенных под прямым углом друг к другу.

Вышеуказанные фитинги для полиэтиленовых труб могут быть переходными (для стыковки каналов разного диаметра) либо иметь одинаковое сечение на обеих патрубках. Обширный сортамент фасонных соединительных элементов позволяет выполнить монтаж трубопровода любой конфигурации, что является одним из преимуществ труб из сшитого полиэтилена над стальными аналогами.

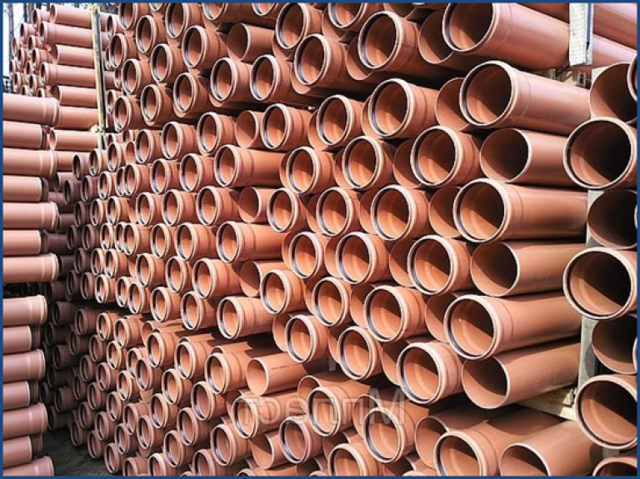

Труба канализационная 160 мм

Канализационные трубы (160мм) используются для оборудования канализационной системы, каналов орошения, а также самостоятельных водоотводных конструкций. Матричной основой данного изделия является поливинилхлорид – влагостойкий и достаточно прочный материал. Благодаря тому, что он не подвергается коррозии и воздействию различных кислот, канализационную трубу можно транспортировать вместе с техническими продуктами, которые никаким образом не могут повлиять на качество самого изделия из ПВХ. Кроме того ее можно использовать для прокладки электрической коммуникации.

Данный вид профиля имеет очень большой срок эксплуатации и производится методом литья с опрессовкой.

Основным предназначением представленной продукции является водоотвод. Гладкая внутренняя поверхность изделия имеет очень высокую пропускную способность, по сравнению с металлическими аналогами. Элементы из поливинилхлорида намного реже засоряются и достаточно легко поддаются профилактической работе.

Чаще всего ПВХ-трубы применяются в:

• водосточной системе городских кварталов (городские районы, дачные поселки, стройка, временное рабочее место),
• хозяйственной системе стока отдельно стоящих зданий (загородный дом, дача, коттедж),
• технической водосточной или ливневой системе (система орошения, водосток, подача воды животным).

Перемещение любых жидкостей по их полостям осуществляется под давлением. Для монтажа водоотводов чаще всего применяют ПВХ-конструкции, диаметр которых составляет 160 мм.

В зависимости от технологии производства труба может быть:

Также канализационные компоненты делятся по степени кольцевой жесткости на:

• L – трубы с тонкой стенкой 2кН/м,
• N – элементы с тонкой стенкой 4кН/м,
• S – изделия с толстой стенкой 8кН/м.

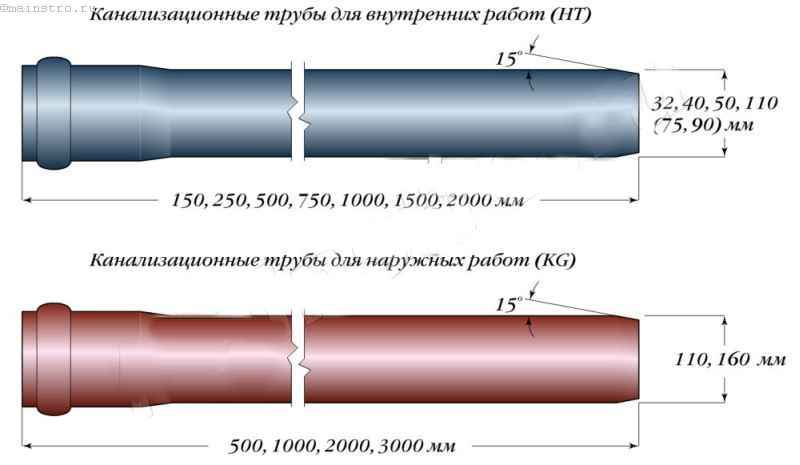

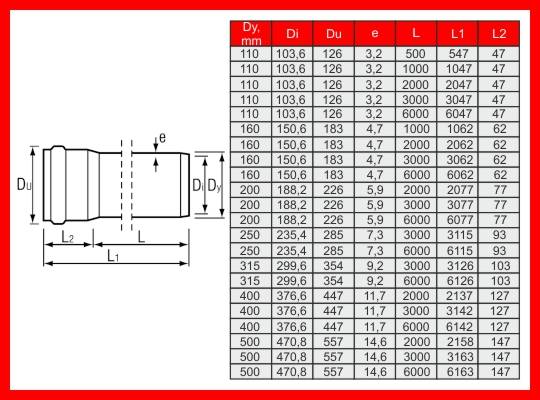

Размеры трубных изделий, которые выпускаются производителями на сегодняшний день, бывают следующими:

• по длине – от 1до 6 м,
• по диаметру – от 110мм до 500мм.
• по толщине стенки – от 3.2мм до 14.6мм.

Особенности монтажа

У каждой канализационной ПВХ-трубы на одном из её окончаний присутствует раструб, благодаря которому во время монтажа изделия могут легко вставляться одна в другую. В этом случае гладкий край одной трубы (160мм) следует вставить в раструб другого изделия до самого упора, после чего необходимо выдвинуть обратно примерно на 10см. Благодаря такому зазору можно избежать всевозможных деформаций в результате перепадов температур.

Весь процесс монтажа (как и замена звеньев) не требует каких-то высокотехнических подготовок. Любой человек может сам справиться с сооружением канализационной линии, не используя абсолютно никаких сложных инструментов.

ООО “ДРЕНАЖ-ШОП”

ИНН 5032219958 ОГРН 1155032011573

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

1. SN2 — легкие.
2. SN4 — средние.
3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

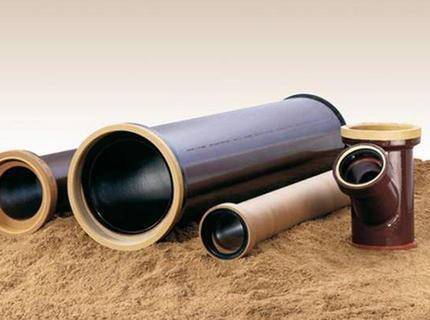

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.
