Смотровой колодец для канализации: устройство колодца в ливневой и сточной системах

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

• Рытье и подготовка котлована.
• Фундамент – подушка из песка и щебня или заливное основание.
• Установка резервуара, при необходимости крепление к фундаменту.
• Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

Этапы строительства своими руками

Как производят контроль за качеством воды питьевых колодцев

При проверке соответствующими органами качества воды в питьевых колодцах, обследованию также подвергается и прилегающая территория. Основные разновидности контроля за качеством воды:

• Плановый. Проводится через определённый промежуток времени. Включает в себя комплекс основных мероприятий по определению качества воды всех источников водоснабжения (скважины, колодцы,).
• Выборочный. Может проводиться в регионах, где раннее были замечены проблемы с системами водоснабжения.
• Согласно разовым заявкам. Инициатором такой проверки становится непосредственный хозяин земельного участка. Выполняется с целью проверки пригодности воды.

Нередко показатели первого забора воды могут включать в себя слишком большое количество вредных бактерий и микроорганизмов. Тогда проводится более глубокое обследование воды, которое определяет причину ухудшения воды. Все показатели сравниваются с нормативами соответствующих инструкций.

Для поднятия качества воды может быть произведена чистка питьевого колодца и его последующая дезинфекция. Если после этого проблем не была устранена, то качество воды повышают, применяя специальные препараты с высоким содержанием хлора. Если загрязнение имеет химический характер (особенно загрязнение агрессивными веществами), то может быть принято решение о ликвидации источника.

Классификация пластиковых колодцев

Гидрозащита

Контрольный колодец на канализации должен быть непроницаемым для воды, чтобы не допустить загрязнения почвы и окружающей среды стоками. Для этого выполняется гидрозащита с помощью специальных средств. Это могут быть:

• рулонные материалы (рубероид, гидроизол, ПВХ-пленка);
• цементные растворы;
• мастики;
• обмазочные смеси;
• мембранные материалы.

Гидроизоляцию выполняют следующим
образом. Сначала подготавливают поверхность, очищают ее, заравнивают. Затем
заполняют места стыков и соединений, только потом покрывают всю внутреннюю
поверхность.

Контрольные пункты обслуживания
канализации можно распределить на два типа:

• обслуживаемые;
• управляемые.

Первый тип устройств имеет люк, его
открывают для периодического осмотра за состоянием системы. В управляемых
пунктах управление происходит с помощью специального шкафа управления. Спускаться
внутрь не нужно, когда измерение происходит автоматически. Оборудование внутри
контрольного колодца измеряет показатели окружающей среды и перекрывает воду,
если результаты измерений отличаются от нормы.

Канализационная система включает контрольные колодцы для наблюдения за коммуникациями, периодического осмотра, прочистки и обслуживания. Решение всех проблем, связанных с проверкой качества сточных вод и функциональностью всей системы невозможно без контрольных пунктов.

Классификация колодцев для канализации

Сооружения, относящиеся согласно технической терминологии к канализационным колодцам, подразделяются на несколько разновидностей.

Деление производится в зависимости от того, какими классифицирующими признаками мы будет пользоваться. Например, можно разделить колодцы по материалу изготовления, по предназначению или по способу их устройства.

Различают следующие классифицирующие признаки и соответствующие им типы современных канализационных колодцев. Первая производится по среде, транспортировку которой осуществляет канализационная система.

Водоотводящие сети, на которых устанавливаются канализационные колодцы, предназначены для перемещения различных по составу и степени агрессивности стоков, это:

• Бытовые. К ним относятся воды, изменившие состав в результате смешивания с отходами и отбросами. В зависимости от входящих в состав загрязнений делятся на хозяйственные и фекальные.
• Промышленные. К ним относятся воды, изменившие механический и химический состав в результате загрязнения производственными отходами.
• Атмосферные. К ним относятся воды, образованные в итоге активного таяния зимних осадков, паводковая и дождевая вода.

Кроме перечисленных разновидностей стоков канализация принимает потоки, собранные дренажной системой, в задачу которой входит осушение территории или отвод грунтовой воды от подземных строительных конструкций.

Колодцы канализационных систем подразделяются по материалу изготовления на:

• Кирпичные. Когда-то кирпич являлся часто применяемым материалом для изготовления колодцев, но с течением времени кирпичных сооружений становится всё меньше и меньше.
• Бетонные. Сооружения из бетона – на сегодня это традиционные вариант материала для канализационного колодца.
• Пластиковые. Очевидно, что составы с полимерной основой – это материал будущего, именно он когда-нибудь заменит и кирпич, и бетон.

Пластиковые или композитные готовые колодезные конструкции привлекают легковесностью, простой в монтаже. Радуют устойчивостью к химическим воздействиям при длительном контакте с агрессивными средами. Хорошо переносят резкие и плавные температурные колебания, совершенно не пропускают и не впитывают воду.

Канализационные системы делятся на сплавные и вывозные. Первые перемещают стоки к очистным сооружениям, объектам или полям разгрузки. Вторые производят только сбор стоков для последующей откачки и вывоза. Включенные в состав обоих видов систем колодцы выполняют как одинаковые, так и различающиеся функции.

По функциональным обязанностям они делятся на:

• Накопительные. Используются для аккумуляции стоков для последующего извлечения и вывоза. Сооружаются, естественно, в вывозных канализационных сетях.
• Коллекторные. Предназначены для сбора стоков с нескольких канализационных веток и для направления их к накопительному резервуару, к очистным сооружения или в поля разгрузки. Устраиваются как в сплавных, так и в вывозных разветвленных сетях.
• Фильтрующие. Применяются для утилизации жидкой фракции стоков естественным путем. Играют роль компактных очистных сооружений, транспортирующих избавленные от загрязнений среды в грунт или в водоемы. Сопутствуют исключительно сплавной разновидности канализации.
• Смотровые. Сооружаются на коллекторных участках длинной более 50 м, а также во всех точках поворота и узлового подсоединения магистралей. Необходимы для мониторинга работы канализационной системы, для периодической очистки и проведения ремонтных действий. Их устраивают в обоих видах канализации.
• Перепадные. Их устраивают на участках с резкими высотным перепадами. В причинах сооружения значится обеспечение заглубленного выпуска в водоем и необходимость в торможении стоков на отрезках трубопровода с большим уклоном. Могут присутствовать и в вывозной и в сплавной канализации.

Классификация смотровых колодцев гораздо более сложная. Мы поговорим об этом чуть ниже, а сейчас рассмотрим разные виды колодцев поподробнее.

Вода в дом из колодца — делаем своими руками

СНиП и стоимость работ

Согласно СНиП, канализационные колодцы должны располагаться чрез 34 метра, при 200 м на прямых участках труб.

Также, при устройстве котлована под колодец, следует действовать по такому плану:

1. Разметить территорию, где будет копаться шахта.
2. Убрать деревья или кусты, которые будут этому препятствовать.
3. Вырыть шахту.
4. Вычистить дно.
5. Выровнять углы и стенки.
6. Сделать дренаж на дне.

Стоимость рытья колодца предусматривает такие расценки:

1. Постановление шахты из бетонных колец стоит 2000 рублей за одну глубину кольца. Само кольцо стоит 2000 рублей.
2. Для постановления сооружения глубже 16 метров, следует платить 2300 рублей за каждое последующее кольцо.
3. Домик для верха колодца стоит 6000 рублей.

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

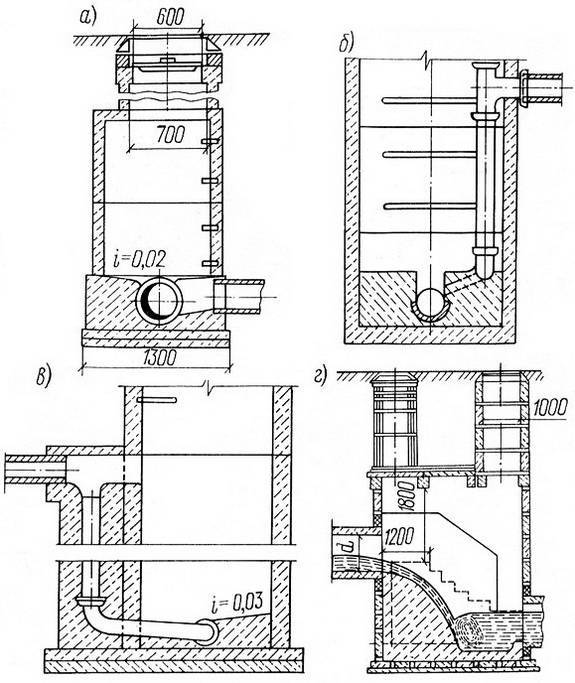

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

1 Когда нужно чистить колодец?

Не смотря на то, что при строительстве септика выполняется создание специальной дренажной системы, которая выполняет функцию отвода сточных вод в грунт для их последующего впитывания, время от времени необходима чистка канализационных колодцев, так как впитывающие способности земли, в любом случае, гораздо меньше, чем объемы поступления сточных вод.

Для того, чтобы при необходимости почистить септик можно было без лишних проблем, ещё не этапе строительства колодца важно выбрать правильное место его расположения: в основном выбирают территорию возле въезда на участок, или возле ограждения, главное, чтобы присутствовал свободный доступ для подъезда выкачивающей машины. Очистка канализационных колодцев условно может быть разделена на две категории: плановая и аварийная

Очистка канализационных колодцев условно может быть разделена на две категории: плановая и аварийная.

Выполнение плановой чистки должно осуществляться при заполнении канализационного колодца стоками более чем на 75%. Если плановая чистка производится регулярно, то никаких проблем с функционированием септика, в большинстве случаев, не возникает.

Однако, если пренебрегать плановой чисткой то вполне возможным становится полный выход септика из строя, вследствие уменьшения его пропускной способности и переполнения. Это грозит подтоплением территории вашего участка сточными водами, что, поверьте, сложно назвать приятным сюрпризом.

Выкачивание канализационного колодца с помощью илососа

Аварийная очистка канализационных колодцев — процесс гораздо более трудоемкий, который требует работы не только с самим септиком, но и с канализационными трубами, которые после переполнения колодца будут закупорены сточными отходами.

Так что рекомендуется ответственно подходить к вопросу плановой чистки септика – это оградит вас от большого количества ненужных проблем.

Рекомендации по чистке железобетонных канализационных колодцев

Даже при наличии всех современных устройств, очень часто чистка канализационных колодцев производится в ручном режиме. Происходит это следующим образом:

1. Один из работников спускается в резервуар, для того чтобы протолкнуть в направлении сформировавшегося засорения проволоку.
2. Вторая группа рабочих, которые находятся наверху, усердно вращают её противоположный конец.

Существует еще одна классификация колодцев, которая затрагивает различие по:

• Глубине заложения, а также габаритам. По этим критериям, объекты подразделяются на 2 разновидности — обслуживаемые и инспекционные. Первая категория требует погружения внутрь обслуживающего персонала. Процесс выполнения поставленных задач сопряжен со значительными трудностями. А вот инспекционные колодцы предусматривают возможность осуществления слежки за работоспособностью и техническим состоянием прямо с дневной поверхности.
• Касательно размеров — габариты обслуживаемых емкостей определялись таким образом, чтобы человек в рассматриваемое очистительное сооружение не только поместился, но и мог там нормально работать. Соответственно, поперечный размер сооружения, должен составлять минимум 700 мм.Чаще всего используются такие стандарты: тысяча, полторы и 2 тысячи мм в поперечнике. С поправкой на перечисленные нормативы производят используемые в качестве основания круглые плиты.

Касательно имеющихся в наличии структурных компонентов, с точки зрения прочистки канализационного колодца, принято выделять:

• Основание или дно, которое может иметь вид круга или прямоугольника;
• Кольца, входящие в состав шахты;
• Верхнее перекрытие с проделанным в нем круглым отверстием, предназначающимся под люк;
• Крышка люка, которая может состоять из чугуна или полимерного материала.

Предпочтительность круглой формы можно списать на то, что сооружение, обладающее именно такой геометрией, как нельзя лучше оказывает выраженное сопротивление окружающему его грунту. Ведь производитель не располагает информацией относительно того, где и как будут задействованы сборные железобетонные элементы, поэтому делают их в стандартизированном ровном виде. Более того – их снабжают одними только закладными деталями – петлями, которые обязательно применяются в процессе монтажа.

С целью заведения трубопровода в колодец, в нижнем кольце, необходимо проделать отверстие, а на нижней плите создать лоток необходимой формы.

Данная конструкция лежит в основе смотровых и перепадных колодцев – в последнем случае может быть проведена незначительная модернизация устройств с поправкой на особенности отдельно взятой модели конструкции. Высота объекта определяется количеством стандартных и доборных колец – именно они являются основными структурными компонентами, использующимися в процессе его сооружения. С той целью, чтобы установка каждого последующего кольца была осуществлена максимально близко к предыдущему, нужно удалить все лишние монтажные петли. Обязательно отследить качество заделывания щелей цементом. Это позволит снизить загрязнение окружающего грунта сточными водами, а также интенсивность проникновения грунтовых вод, которые будут проникать в резервуар и способствовать его переполнению.

Запомните – системы канализации (собственно, как и все прочие сооружения), нуждаются в систематическом и профессиональном обслуживании. За их состоянием нужно внимательно следить: поддерживать заданные рабочие функции, периодически производя текущий ремонт. Если же случилось засорение системы, то может возникнуть необходимость и в аварийном вмешательстве. Так вот, одним из предназначений канализационных емкостей является обеспечение возможности реализации всех перечисленных выше процессов.

Причем в очередной раз следует обратить внимание на преимущество именно железобетонных колодцев – только благодаря их надежности, долговечности и простоте монтажа, не требующей особых усилий. Они до сих пор остаются конкурентоспособными на рынке, еще и удерживающими лидирующие позиции

Эксперты в области строительства и обустройства канализаций авторитетно заявляют, что вряд ли в ближайшее время найдется «достойный соперник» железобетонным колодцам, потому как слишком значимы недостатки полимерных аналогов. Особенно часто они дают о себе знать в регионах с холодными зимами – редко когда пластиковый колодец исправно служит более 3-4 сезонов.

Канализационные колодцы: полная классификация и примеры обустройства

Один из основных элементов современной системы водоотведения – канализационный колодец. Люки этих сооружений мы часто встречаем, если даже просто прогуливаемся по улицам города. Но и в автономной канализационной системе, которую частный владелец обустраивает на своём участке, тоже используются колодцы.

Мы предлагаем ознакомиться с представленной нами классификацией колодцев для систем канализации. Деление их на типы производилось по функциональному назначению и материалу, использованному в изготовлении. Статья поможет разобраться в разновидностях и выбрать подходящий вариант.

Предложенная нами подробная информация о видах и эксплуатационных особенностях колодцев, являющихся обязательной составляющей канализации, дополнена схемами, видео и фото для наглядного восприятия.

Материалы для изготовления колодцев

В зависимости от применяемого материала колодцы бывают:

• кирпичные;
• бетонные;
• полимерные.

Построить кирпичный резервуар довольно трудоемкий процесс, поэтому этот материал все больше уходит в прошлое. Строители и заказчики отдают предпочтение материалам, позволяющим соорудить дренажную систему в максимально сжатые сроки.

Традиционные канализационные колодцы из бетона до сих пор являются наиболее распространенными, хотя и имеют множество недостатков:

Железобетонные кольца имеют типовую конструкцию и при их изготовлении не учитываются особенности места где будет находиться колодец. Это становится причиной множества неудобств, поскольку отверстия под трубы приходится делать самостоятельно.
Канализационный колодец из бетона – это сборная конструкция, набирающаяся посекционно, что делает ее негерметичной. При плохой заделке швов грунтовые воды будут попадать в колодец, переполняя канализационную систему, или наоборот – стоки будут попадать в почву, тем самым отравляя ее.
При образовании затора, устранить его можно только вручную, причем для этого понадобятся не менее двух человек. Делается это специальной проволокой, которая заводится в трубу и с помощью поступательных движений пробивается образовавшаяся пробка.

Единственное достоинство железобетонных колодцев – относительно недорогая стоимость.

Появление полимерных изделий позволило применять индивидуальный подход при проектировании канализационной системы. Полимеры имеют массу достоинств:

Канализационные колодцы из полимеров не требуют регулярного обслуживания. Это позволило значительно уменьшить диаметр камеры и ее объем, что, в свою очередь, снизило трудоемкость процесса сооружения колодца.
Имеют легкий вес и подстраиваются под каждый конкретный случай – гофрированную трубу, в зависимости от необходимой глубины колодца, можно либо растянуть, либо сжать.
Отличная гидроизоляция шахты, которую могут нарушить только механические повреждения.
Длительный срок эксплуатации колодца.

Особенности главных составляющих колодца

Если вас заинтересовало устройство смотрового колодца, то вы должны знать о том, что его рабочая камера имеет высоту в 1800 мм. Тогда как диаметр будет определяться диаметром трубы. Если последний параметр составляет 600 мм, то диаметр рабочей камеры должен быть равен 1000 мм. Горловина имеет стандартные размеры, которые равны 700 мм. Если диаметр трубы равен 600 мм, то горловина должна располагаться таким образом, чтобы в нее можно было бы поместить очистительные приспособления. Для спуска рабочая камера и горловина оснащаются скобами и навесными лестницами.
