Как заменить картридж переключения режимов в душевой кабине

Ремонт акрилового поддона

Простые трещины и незначительные сколы на поддоне можно отремонтировать самостоятельно, придерживаясь следующей поэтапной технологии:

• перекрыть подачу воды и отсоединить слив;
• демонтировать каркас душевой кабины и поддон;
• аккуратно очистить и тщательно высушить поддон;
• расшить трещину дрелью со специальной насадкой;
• обезжирить расширенный участок;
• приготовить ремонтную смесь на основе отвердителя с акрилом;
• нанести приготовленную смесь, добившись полного заполнения трещины;
• зачистить излишки высохшей смеси наждачной бумагой.

На заключительном этапе выполняется проверка герметичности поддона и отсутствие протечек на отремонтированном участке. Сборка отремонтированного поддона и каркаса душевой кабинки выполняется в соответствии с инструкцией, прилагаемой производителем сантехнического прибора.

Чтобы минимизировать риск повреждения легкого душевого поддона, необходимо установить под конструкцией кирпичные или блочные опоры, а свободное пространство заполнить влагостойкой монтажной пеной.

Замена герметика

Если старый силикон кое-где отвалился, покрылся плесенью и не выполняет своих функций, его заменяют:

1. Аккуратно, чтобы не сделать царапин на корпусе, удаляют острым инструментом, например, канцелярским ножом, старый состав.
2. Разбирают каркас.
3. Обезжиривают поверхность и наносят новый герметик.
4. Собирают каркас и снова герметизируют стыки.

Если из швов выдавливается слишком много герметика, его излишки удаляют сухой тряпкой.

Производители

Можно выделить три основные категории среди производителей:

• Известные мировые бренды из Европы и США.
• Бюджетные марки из Китая.
• Российское производство.

Цена обычно соответствует качеству. Самые дешевы варианты — это модели из Китая. Нельзя сказать, что всегда качество их исполнения ужасно. Есть модели, которые прослужат вам не один десяток лет, но это всегда покупка «кота в мешке».

Душевые кабины из Европы и США самые дорогие и самые качественные. Это модели из премиум-сегмента. Если вы себе можете позволить такую продукцию, то смело выбирайте то, что вам нравится.

Скажем, что свои покупатели есть у абсолютно всех производителей. Равно как и положительные и отрицательные отзывы на все варианты. Больший сегмент на нашем рынке все же занимает Китай.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Тепло в доме

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

   Так выглядят шаровые картриджи

2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

   Принцип работы дискового картриджа

По используемому материалу они бывают:

1. Металлические;
2. Керамические.

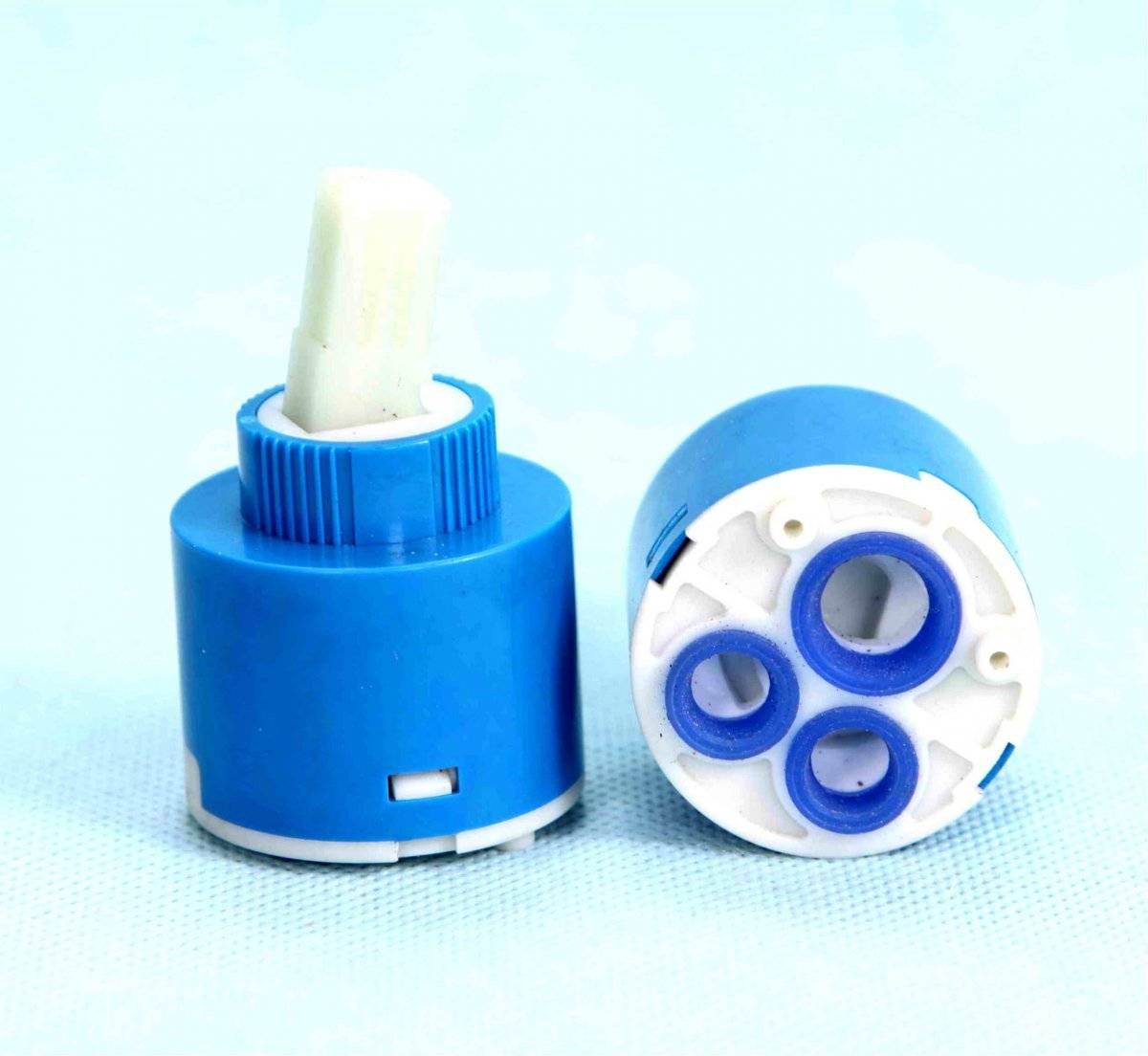

   Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

1. Для однорычажных кранов;

   Типичный картридж однорычажных кранов

2. Для термостатов;
3. Душевой кабины (двухрычажные).

   Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

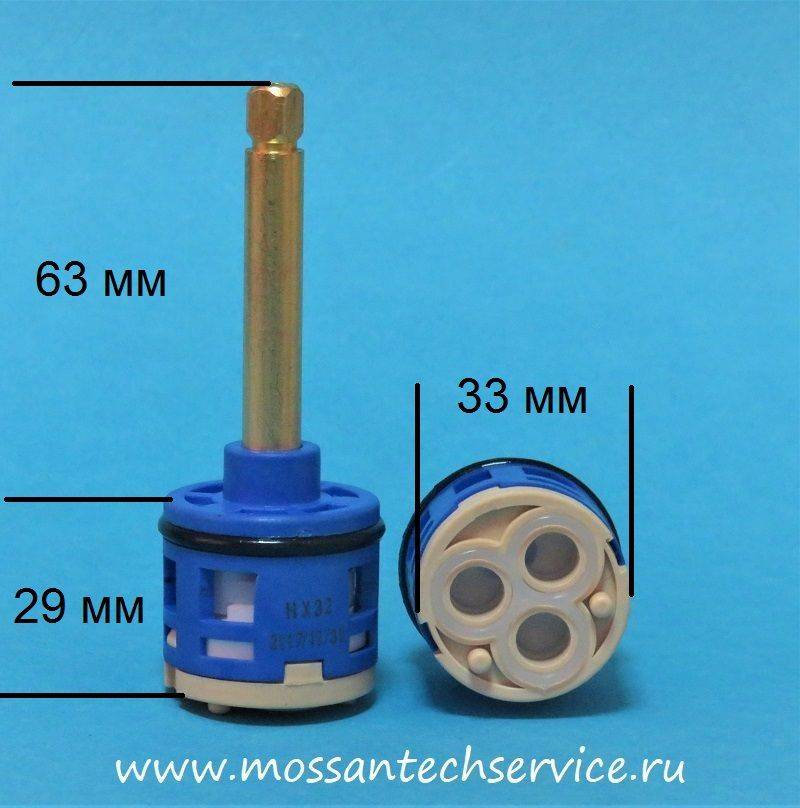

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Порядок ремонтных работ

Как и при ремонте любой сантехники, перед работами с душевой кабиной нужно перекрыть воду в квартире. Все работы будут происходить в течение часа. Если в ванной устроена разводка коллекторного типа, достаточно будет перекрыть вентили, отвечающие за подачу воды непосредственно к душевой кабине. Тогда остальной сантехникой можно будет пользоваться в обычном режиме.

Удалите заглушку, скрывающую крепеж рычажного приспособления (она находится на его лицевой части). Открутите стоящий за заглушкой винт, и вы получите полный доступ к рычагу. Далее следует демонтировать сам рычаг. Иногда это бывает затруднительно из-за скопившейся на его поверхности накипи. Чтобы облегчить процесс, полейте заклинивший рычаг кипятком из чайника. Горячая вода приведет к расширению металла, и деталь легко снимется. После этого остается только открутить зажимную гайку, фиксирующую картридж, и демонтировать его.

На этом этапе полезно провести небольшое техническое обслуживание смесителя. Осмотрите его хорошенько. При необходимости, почистите от скопившейся накипи и известкового налета. Проверьте состояние уплотнительных прокладок. Если они замяты или повреждены, сразу замените их новыми, иначе через некоторое время вам придется производить повторный ремонт душевого смесителя своими руками.

• накрутите на обойму новый картридж;
• зафиксируйте его зажимной гайкой;
• установите на место рычаг крана;
• закрепите лицевую панель винтом;
• замаскируйте крепеж заглушкой.

После окончания работ подключите воду и протестируйте душевую кабину во всех возможных режимах. Проверьте герметичность соединений смесителя. При обнаружении протечек постарайтесь подтянуть имеющиеся гайки до максимума. Собственно, если все сделано правильно, никаких неполадок возникнуть не должно.

Как заменить смеситель целиком?

Здесь может помочь только установка нового смесителя. Браться за нее самостоятельно стоит только в том случае, если до этого у хозяина ванной уже имелись дела с подобными работами. Если же опыта недостаточно, лучше пригласить специалиста.

Перед началом процесса также нужно отключить подачу воды к душевой кабине. Если сантехника установлена вплотную к стене, стоит перед началом работ слегка отодвинуть ее. Так будет обеспечен доступ к основным элементам.

Затем снимите накладки, скрывающие крепеж лицевых панелей устройства и открутите крепежи. При снятии лицевой панели открывается доступ к самому смесителю. Нужно отключить от него шланги подвода воды, затем снять изделие с креплений, установить новое и собрать душевую в обратном порядке. Также нужно не забыть проверить герметичность всех соединений и целостность уплотнительных прокладок.

Самое сложное в замене смесителя – это разбор гидробокса. Иногда его приходится демонтировать почти полностью только для того, чтобы добраться до нужной детали. Если кабина имеет сложную конструкцию, лучше всего будет для этой операции привлечь к работе специалиста.

Если душевая кабина куплена относительно недавно, стоит обратиться в компанию, осуществлявшую ее продажу и монтаж. Даже если гарантия на сантехнику уже прошла, велика вероятность, что хозяину ванной будет порекомендован грамотный специалист, который устранит неполадки.

Самостоятельная замена картриджа в душевом смесителе

Если вышеперечисленные причины подталкивают к замене картриджа, то следует приобрести нужный элемент и приступать к непосредственному ремонту.

Поэтапный план действий выглядит следующим образом:

1. Перекрытие подачи воды в ванной комнате на стояке.
2. Снятие рычага смесителя. Для этого необходимо открутить специальный винт, скрывающийся за декоративной пробкой. Если винт плохо откручивается из-за образовавшегося налета, то можно побрызгать место WD-40 или кипятком для отслоения грязи.
3. Картридж держится на большой гайке, которая без труда откручивается. Он легко вынимается из посадочного места. Взамен нужно установить новый элемент.
4. Финишная сборка сантехнического оборудования. Предварительно необходимо проверить целостность прокладок и герметичных колец, иначе протечек не избежать.

Для того, чтобы узнать, правильно ли подобран новый картридж, можно воспользоваться небольшой хитростью: установить кассету в посадочное место и закрутить рычаг смесителя.

Если это получается сделать без проблем и рукоятка позволяет подавать и перекрывать подачу воды, то все сделано правильно и оборудование подобрано с учетом всех особенностей.

В конце всех ремонтных работ нужно убедиться в бесперебойной работе смесителя: горячая и холодная вода должны поступать в соответствии с положением крана и не должно быть подтеков от воды.

Обнаружить протечку можно невооруженным глазом, и если такое было замечено, то лучше разобрать смеситель и проверить еще раз герметичность прокладок и заменить их на новые в случае необходимости.

Совет!
Перед тем, как устанавливать новый картридж, рекомендуется прочистить внутренние поверхности крана от накипи и скопившейся грязи.

Учитывая состояние воды в городах, это будет хорошей профилактикой и увеличением срока службы нового элемента, поэтому лучше уделить некоторое время на чистку. Чтобы налет быстро сошел, рекомендуется побрызгать поверхность WD-40.

Замена картриджа в смесителе душевой кабины при помощи ремонтника – это пустая трата денег. Практически все модели кранов подвергаются обслуживанию без профессиональной помощи.

Единственное, что нужно помнить – это заблаговременно перекрыть воду для предотвращения сопутствующих проблем с ее разлитием по всему периметру комнаты.

Неудобства, связанные с заменой, обусловлены тем, что необходимо заполучить доступ к задней стенке душевой кабины для возможности подобраться к смесителю.

В некоторых моделях требуется произвести частичный разбор кабины, в связи с чем появляется огромное желание вызывать ремонтную бригаду.

Совет!
Для того, чтобы в будущем иметь быструю возможность добраться до задней стенки душевой кабины, не нужно устанавливать ее слишком близко к стене комнаты.

Рано или поздно появится необходимость в замене какого-нибудь элемента, поэтому лучше позаботиться об этом моменте еще на стадии установки оборудования в периметре.

Как правило, если об этом позабыть, то спустя некоторое время такая оплошность повлечет за собой множество проблем, в том числе частичную разборку душевой кабины для обслуживания узлов. А это, в свою очередь, приведет к массе неудобств для всех членов семьи.

Картриджи для душевых кабин нуждаются в ремонте при определенных обстоятельствах. Не всегда поломка связана с человеком, поэтому нужно быть готовым к тому, что может потребоваться ремонт элемента.

К счастью, по вышеперечисленным рекомендациям и поэтапным руководствам произвести замену не сложно, главное – это правильно подобрать картридж, то есть в соответствии со старой моделью.

Срок использования

Хотя кранами в душевой кабине многие пользуются не так часто, как на кухне, их «внутренности» также выходят из строя. Происходит это с периодичностью 3-7 лет, в зависимости от их материала и способа использования.

Поэтому нередко сроки эксплуатации устройств резко сокращаются. Если у вас это произошло, не стоит отчаиваться, приобретать новый смеситель также не стоит спешить, нужно просто заменить сломавшийся элемент.

Картриджи смесителей для душевых кабин применяют для переключения режимов и подачи воды определенной температуры

Виды картриджей и их характеристики

Рассмотрим основные особенности:

Режимы работы	Чаще всего картриджи бывают на 2 и на 3 положения. Кроме того, устройства могут быть и на 4, и на 5, и на 6 режимов.
Внешние особенности	Отличаются модели по диаметру корпуса и длине штока, предназначенного для ручки переключения. Обычно она выступает на определенное расстояние на основной панели.Эта длина напрямую зависит от длины штока картриджа. Диаметр корпуса последнего соответствует отверстию, в котором он расположен.
Как происходит работа устройства	Конструкция имеет крутящиеся, трущиеся и прижимные элементы. После поворота барабана, расположенного внутри, с помощью штока, производится подача воды в нужное направление.

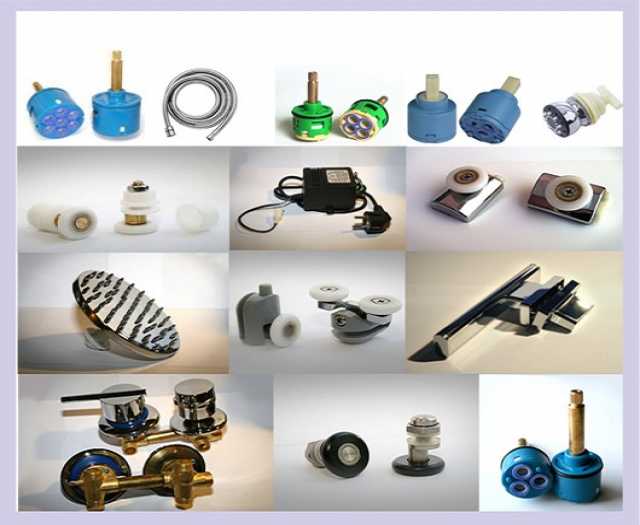

На фото – различные типы запасных частей для смесителей

На что обращать внимание при покупке

Приобрести запасные части для душевой кабины можно на строительном рынке, в торговой специализированной сети или через сеть интернет. При этом цена и качество предлагаемых товаров может сильно отличаться.

Чаще все не удается отличить изделия одних производителей от других. Однако есть компании, которые выпускают свою линейку моделей, которые относятся к микровариантам. В частности это фирма Kludi, выпускающая очень маленькие и тонкие смесители.

Замена картриджа в душевой кабине производится без снятия деталей с основной панели

Как заменить картридж

Если вы хотя бы раз своими руками ремонтировали смеситель для умывальника или кухонной мойки, этот процесс вам не покажется сложным. Во время замены нужно все выполнять в определенной последовательности.

Итак, как поменять картридж в душевой кабине самостоятельно:

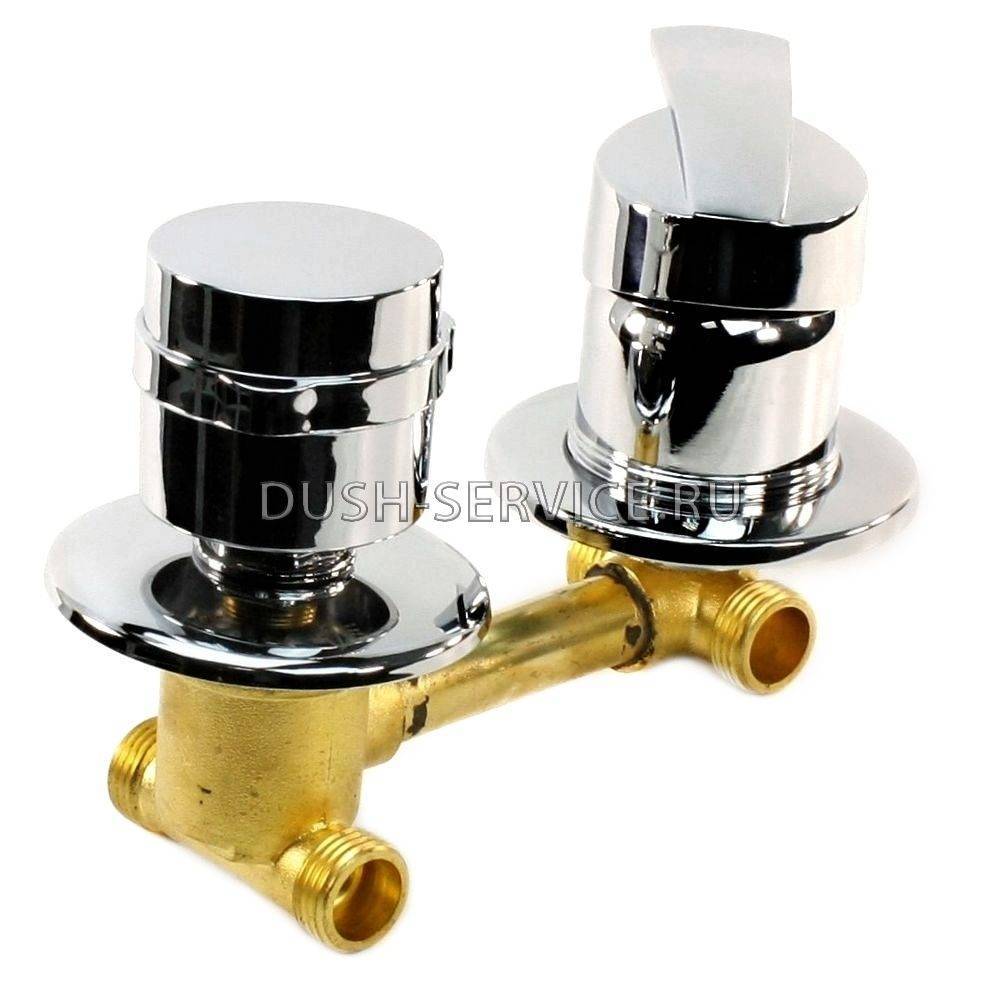

1. Отсоедините от центральной панели смеситель и переключатель режима. Эти два устройства являются смежными и расположены на одной латунной трубке. Поэтому, если необходимо снять один, придется демонтировать и второй.
2. Второй вариант – и смеситель, и переключатель остаются на месте. Инструкция разрешает производить ремонтные работы без их демонтажа.
3. С помощью отвертки или шестигранного ключа открутите стопорный винт, который держит рычаг штока.
4. Снимите декоративную заглушку.

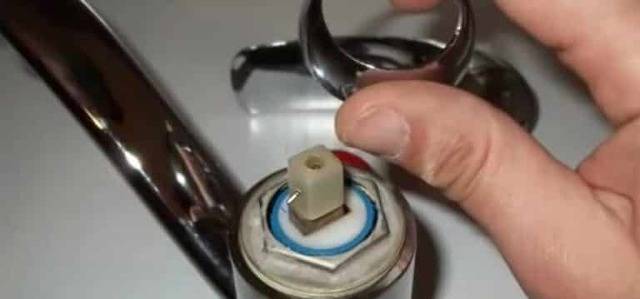

Замена картриджа в смесителе душевой кабины начинается со снятия ручку винта

1. Уберите декоративное кольцо и отверните прижимную гайку на смесителе или фиксатор картриджа подачи воды для душевой кабины.
2. Вытащите старый и установите новый.
3. Возьмите гаечный ключ соответствующего размера и разберите переключатель режимов. Если металл после долгой эксплуатации прикипел, предварительно обработайте его специальной жидкостью, чтобы не поломать деталь при разборке.
4. После снятия лицевой части переключателя вытащите из него вышедшее из строя устройство.
5. Соберите все в обратном порядке.

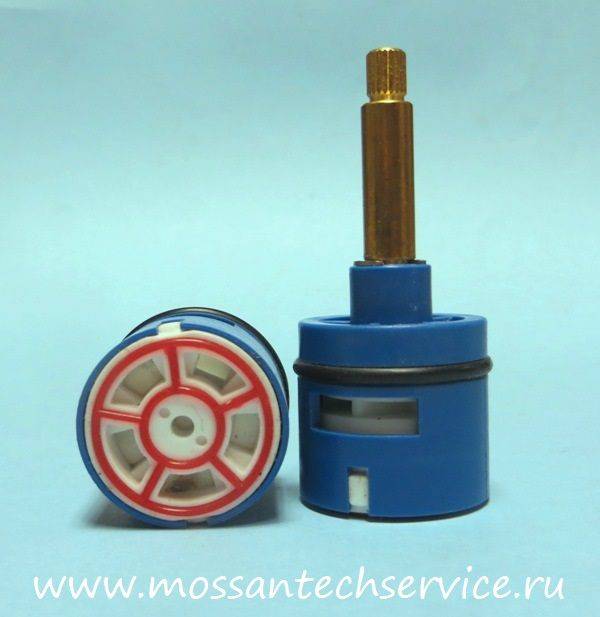

Устройство на 4 положения подачи воды

Рекомендации:

1. При выборе устройства следите, чтобы верхняя часть штока соответствовала внутренней части ручки. Шлицы выбирайте к шлицам, а квадратный тип с затяжным болтом к соответствующему варианту.
2. Также следите, чтобы на тыльной части механизма было тоже количество выходов, сколько у вас есть режимов переключения.

1. Во время сборки не перетягивайте при закручивании декоративную накладку.

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Выводы и полезное видео по теме

Чтобы не возникло вопросов по поводу строения и последовательности монтажа сифонов разных модификаций, посмотрите предложенные видео-обзоры и инструкции.

Строение сифона “клик-клак”:

Сборка бутылочной модели:

Пошаговое руководство по демонтажу старого сифона и установке нового:

Водосливной сифон для поддона – обязательная часть душевой кабинки. Ознакомившись с его назначением, разновидностями и особенностями конструкции, вы легко сможете сделать правильный выбор при покупке и самостоятельно произвести монтаж.

Вы самостоятельно устанавливали сифон в поддон своей душкабинки? Расскажите, какой тип сифона вы выбрали и возникли ли у вас сложности при монтаже?
