Изготовление кессона для скважины своими руками

Содержание

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Где бурить скважину?

Чтобы выполнить обустройство скважины своими руками для водоснабжения дома или дачи, обычно обращаются к специалистам. Но для начала нужно определиться с местом, где будет скважина. Самое главное – это наличие в этом месте подземных вод. Определить его бывает не всегда просто. Для этого нужно изучать участок. Необходимо отметить, где появляются наземные воды. Также определить наличие подземных вод можно по растущим на земле растениям.

Кроме того, место для скважины должно быть удобным. В первую очередь, не стоит забывать, что к нему должна подъехать массивная техника с оборудованием для бурения. И в последующем к месту должен быть свободный доступ для проведения необходимых работ.

Как сделать бетонный кессон

Бетонный кессон – один из прочных видов камер. Его преимущество – это использование бетона, который позволяет быстро изготовить кессон. Недостаток – если вы купили некачественные бетон, то со временем он может дать трещины и камеру придётся переделывать.

Оборудование опалубки для такого кессона делается из досок, дсп или других листовых материалов. Главное, чтоб его поверхность была обработана маслом или другим масляным средством. Размер и форма должны быть полностью подходящими для всей аппаратуры и иметь запас. Запас берётся от стенок выработки в земляном покрытии. Он должен составлять около 15 см. с одной стороны.

Устанавливать опалубок надо за один заход. При этом, его, конечно, заливать. Это придаст прочность и надёжность всей конструкции. Бетон должен высохнуть на протяжении 10 дней. Но в это время за ним надо ухаживать. Нужно смачивать бетонные части и не допускать попадания дождя, влаги и частиц с земли или грунта. Через 7-10 дней опалубку следует снять. Корпус застынет, и плиту можно будет заливать.

После бетонных махинаций надо засыпать все видимые зазоры, которые появились между стенами и грунтом. Но до этого надо произвести укладку рубероидных листов с нахлёстом в 100 мм. Это надо для внешней гидроизоляции всей конструкции. Но помните, что между рубероидом и стеной не должен попасть обычный грунт или другая песчаная смесь или цемент.

Покупайте всегда качественный бетон. От этого будет зависеть надёжность и долговечность кессона. Лучше переплатить одни раз, чем мучаться каждый год, переделывая камеру.

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

Металлический вариант

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

Пластиковый вариант

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Преимущества и недостатки кессона

Кессон предотвращает промерзание системы водоснабжения, защищает скважину от загрязнений

Защитный резервуар представляет собой камеру габаритами 1х1 м (минимум) с глубиной ниже промерзания грунта. Установка кессона для скважины несет в себе следующие преимущества:

• возможность компактно в одном месте расположить насосное оборудование, автоматику, гидроаккумулятор;
• надежная защита техники от вандалов, атмосферных осадков, мороза;
• предотвращение промерзания системы водопровода;
• отсутствие сторонних шумов насосной техники, что неизбежно при ее установке в подвале дома;
• возможность легко консервировать систему на зиму при помощи сливного крана, установленного в кессоне;
• удобство прокладки нескольких линий трубопровода для различных задач: полив, наполнение бассейна, подача воды на сауну, коттедж.

При наличии кессона проще и быстрее демонтировать глубинный насос, если установить в камеру лебедку.

Поддержите наш проект в соц. сетях!

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет. Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

• Большой вес;
• Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
• Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

• Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
  • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
  • Вес металлического кессона Ø1 м. ≈ 250 кг;
  • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
• Не корродирует;
• Срок эксплуатации более 50 лет.

Недостатки

• Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
• Сложность монтажа:
  1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
  2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
3. Низкая стоимость.

Давайте сравним:

	Пластиковый	Стальной
Средняя цена	41000 рублей	24000 рублей
Земляные работы	При одинаковых размерах стоимости равны
Монтажные работы	• Установка в котлован • Герметизация отводов Плюс + Перед началом работ необходимо изготовить армированное бетонное основание + выполнить обсыпку пескобетонной смесью + учесть время необходимое на дополнительные работы (2-3 дня)	• Установка в котлован • Герметизация отводов
Итого:	Общая стоимость оборудования и монтажа пластикового кессона в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

• Неудобство монтажа в связи с большим весом бетонных колец;
• Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
• Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Как самостоятельно заменить нагревательный ТЭН на стиральной машине. Пошагово +Фото

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

• колонкой с перфоратором;
• грузоподъемной техникой;
• горелкой;
• шпателями;
• лопатами;
• болгарками;
• валиками;
• рулетками;
• досками;
• ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

1. Мастика.
2. «Гидропломбы».
3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
3. Промазывают мастикой днище и внутренние поверхности стен кессона.
4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Изготовление и установка металлического кессона

Наиболее простым в изготовлении является кессон цилиндрической формы. Чтобы сделать любой кессон потребуется лишь сварочный аппарат и металл 4-5мм толщиной. Изготавливая емкость, следует помнить, что число и протяженность сварных швов должны быть минимальными.

Схематично, процесс изготовления можно описать следующим образом:

• обычным способом изготавливается емкость необходимого объема и выбранной формы;
• в дне емкости проделывается отверстие для подвода обсадной трубы;
• к проделанному отверстию приваривается гильза, размеры которой позволяют легко надеть ее на кромку обсадной трубы;
• в стенках ввариваются ниппели, обеспечивающие подводку электрокабеля и водопроводной трубы;
• сверху конструкции должен быть установлен закрывающийся люк;
• для удобства эксплуатации внутри может быть смонтирована лестница;
• внутреннюю поверхность следует загрунтовать;
• наружную поверхность, чтобы защитить ее от воздействия коррозии, можно покрыть битумной краской.

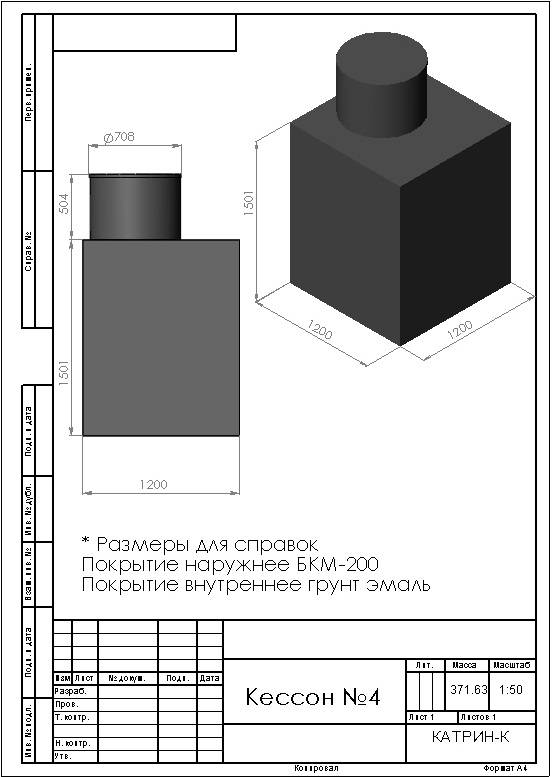

Один из вариантов конструкции кессона изображен на следующей иллюстрации:

Теперь схематично изложим порядок установки изготовленной конструкции:

кессон поставить на прочные доски над заранее вырытым котлованом;
убрать подпорки и осторожно начать опускание так, чтобы гильза наделась на верх обсадной трубы;
кессон выровнять по уровню;
через ниппели ввести трубы и электрокабель;
установить оборудование.

Целесообразно произвести утепление верхней части устройства, а на входе кессона поставить не один люк, а два.

Добавьте свой комментарий:

Погреб из пластика и его внутреннее устройство

По логике мышления и физических действий внутри отверстия в кессон должна быть лестница для спуска человека.

В погребе есть уже настеленный деревянный пол и деревянные полки обработанные антисептиком.

Есть освещение и вентиляционные трубы с выходом наружу.

Внутри кессона установлен металлический каркас. Он нужен для придания корпусу жесткости.

Современные технологии делают кессоны из пластика максимально удобными и долговечными. Изготавливаются они методом ротационного формования пластика. Это позволяет создать абсолютно бесшовную конструкцию с одинаковой толщиной стенок по всему объему.

Пластиковый кессон имеет большое количество ребер жесткости, поэтому при его монтаже не требуется заливка бетонной опалубки или песчано-цементная засыпка.

Пластиковый кессон полностью защищен от попадания влаги и протеканий. В него не проникнут грызуны или насекомые, ему не требуется гидроизоляция. Срок службы доходит до 100 лет.

Внутри его имеется достаточно места для размещения ящиков с овощами и разных заготовок с банками.

Принципиальное понятие обустройства пластикового кессона может вот таким, как вы видите в разрезе на рисунке.

Боковой ход в кессон из пластика — возможен и такие конструкции выпускаются.

Полноценная загородная жизнь в доме без кессона просто невозможна.
