Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 фото & видео) +отзывы

Тип и строение

Затем осуществляется выбор типа конструкции. Он определяет график работ, используемые строительные материалы, время на постройку.

Для работы потребуются следующие инструменты:

• лопаты с короткими черенками, штыковые и совковые;
• кирка и лом для прохождения плотных слоев почвы;
• ведра для устранения почвы из ямы;
• тачка;
• отвесы и уровень строительный;
• плотные канаты;
• стропы для монтажа ж/б колец;

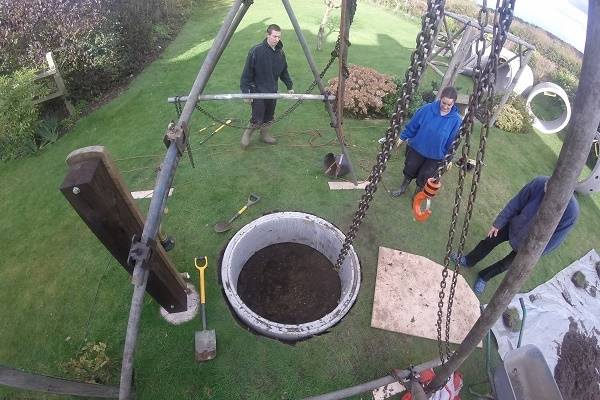

• тренога для установки над шахтой с зафиксированным на ней механизмом для подъема (лебедка, тали, полиспаст и т.п.);
• защитные средства (каска для строительных работ, пояс с линем для страховки);
• дренажный насос для отвода прибывающей воды;
• гидроизоляционные материалы и т.д.

Для строительства конструкции часто используются железобетонные кольца. Рекомендуется выбрать продукцию с замковой частью для создания плотного примыкания элементов. Типовой размер колец — 1000 мм для внутреннего диаметра, 1160 мм — для наружного, толщина стен — около 80 мм. Допустимая высота элементов составляет 900 мм. Высота может варьироваться и составлять 300-600 мм.

Тип колодезной шахты

Монтироваться конструкция колодца может с помощью разных методов. Востребованные виды колодцев для воды:

• буровой;
• трубчатый;
• абиссинский;
• родниковый;
• шахтный и т.д.

Абиссинский тип колодца создается методом бурения. Более сложен в реализации трубчатый тип конструкции, методика оптимальна при неглубоком пролегании водоносных слоев. Копают колодец самостоятельно часто шахтного типа из-за простоты методики и отсутствия необходимости в дополнительном оборудовании.

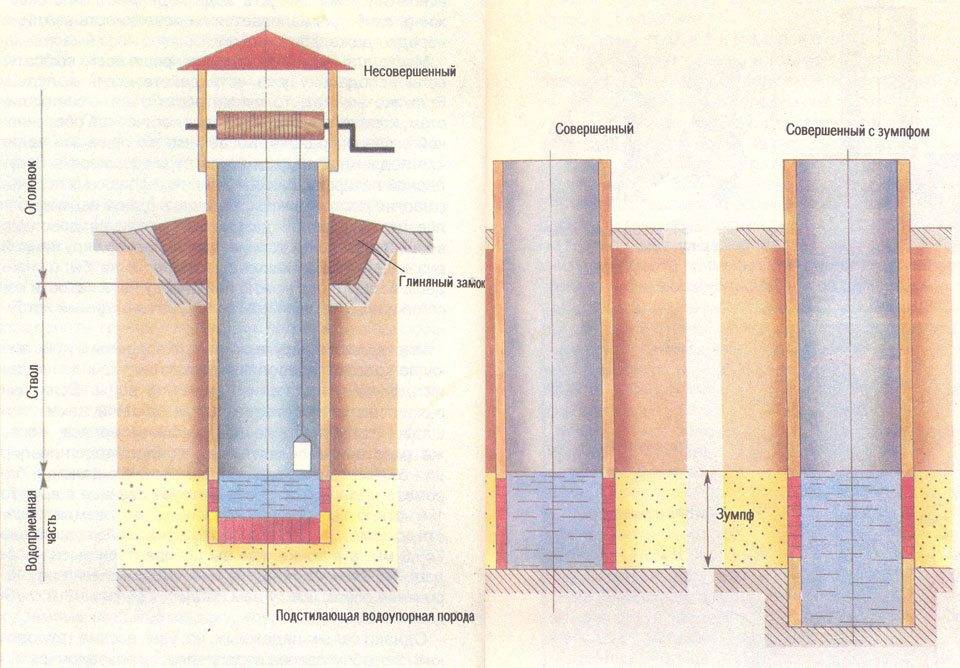

Конструкции шахтного типа могут быть следующих подвидов:

• мелкие либо глубокие;
• неполные или полные.

Для создания полных конструкций обязательно создание зумпфа, которые обеспечит регулярное поступление воды в шахту, а в засушливый период позволит поддерживать на стабильном уровне баланс воды. Наиболее практично сделать каменный колодец либо конструкцию с бетонными кольцами.

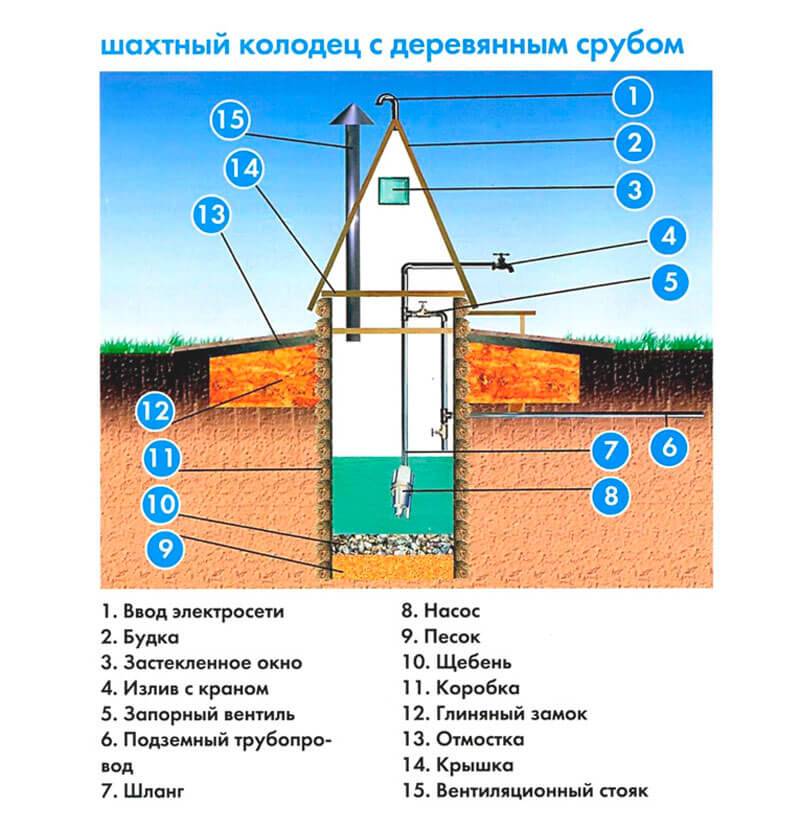

Шахтные конструкции состоят из нескольких частей:

1. Ствол — стандартно им является колодец из бетонных колец, которые погружены в почву до уровня больше половины.
2. Зумпф — является водоприемником, отвечает за сбор и сохранение воды.
3. Оголовок — внешняя часть постройки.

Как определить водоносный горизонт

Перед тем как копать колодец вручную, определяют уровень водоносного горизонта. Для этого потребуется изучить почву, которая поднимается на поверхность земли. Стандартно вода протекает между слоями глины и известняка. Водоносный слой, по наблюдениям геологов, выполнен из песка. Таких слоев в грунте может быть 3-4. Нахождение при копке песка в почве указывает на близость воды.

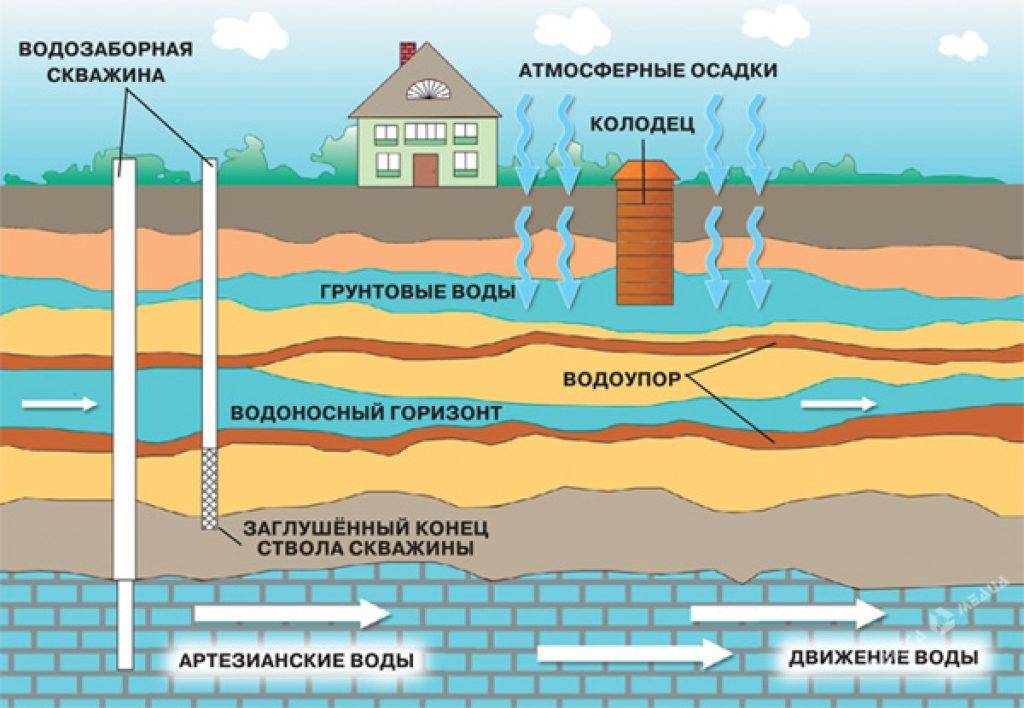

Схема пресных подземных вод

Перед тем как сделать колодец на даче, составляется схема протекания пресных подземных вод. При пробной копке при поступлении воды на днище необходимо прорыть еще небольшое расстояние и прокачать источник. При небольшом поступлении воды рекомендуется продолжить копку и откачивать воду с помощью помпы. Замеры выносятся на схему для составления комплекса работ.

Донный фильтр в колодце

Во время выполнения копки колодца своими руками требуется установить донный фильтр. При отсутствии элемента вода будет мутной, т.к. на дне скапливается ил, песок, грязь. При наличии на днище плотного глиняного слоя донный фильтр устанавливать не требуется. Обязательно устройство фильтра при наличии мягкой глины на дне.

Работы по установке фильтра в колодец для дачи выполняются в следующей последовательности:

1. На днище помещается крупная щебенка и камни с диаметром около 200 мм.
2. Сверху размещаются мелкие камни размером до 30 мм, толщина слоя составляет до 200 мм.
3. Завершающим слоем выкладывается гравий, оптимален слой до 150 мм в толщину.

Подготовительные работы

Чтобы знать, как выкопать колодец своими руками, нужно ознакомиться с определенной технологией и соблюдать правила безопасности при этом.

Определяемся с конструкцией сооружения

Любой колодец представляет собой широкую шахту (круглую или квадратную), достигающую подземные воды, пригодные для употребления человеком. Его глубина составляет, как правило, около 10 м, но бывают случаи, когда дно колодца находится на глубине 30-35 м. Конструкция колодца включает в себя:

• оголовок – верхнюю (надземную) часть;
• шахту – ствол колодца;
• водоприемник – нижний участок колодезной шахты, где собирается вода.

В нижней части шахты обязательно устраивают донный фильтр для очистки воды. Он состоит обычно из 3-х слоев гравия или щебня: нижний слой (мелкая фракция) толщиной 10 см, средний (фракция в 5-7 раз крупнее) – 15 см и верхний (фракция еще крупнее) – тоже 15 см.

Иногда случается, что почва на дне очень вязкая – тогда следует соорудить дощатый пол с отверстиями для воды, и только сверху насыпать слои донного фильтра.

Самый простой и удобный вариант устройства колодца своими руками — использование специальных бетонных колец при строительстве шахты колодца

Шахту колодца можно выполнять из камня, кирпича, дерева, бетона. Самый распространенный и простой вариант – использование готовых бетонных колец. Его мы и рассмотрим подробнее.

Как посчитать стоимость рытья?

Чтобы прикинуть, сколько будет стоить выкопать колодец, нужно подсчитать стоимость необходимых материалов. Для работы потребуются: мелкий и крупный щебень или гравий (для устройства фильтра), бетонные кольца, скобы для их скрепления между собой, песок и цемент для замазки швов между кольцами.

Очевидно, самостоятельное проведение работ, безусловно, не без помощи нескольких товарищей или соседей, обойдется дешевле владельцу участка, в противном случае ему нужно будет потратиться и на бригаду наемных рабочих. Конечно, есть специальные фирмы, которые занимаются бурением колодцев и при желании и наличии приличной суммы сделают колодец под ключ. Но если для вас это слишком дорого и хочется сэкономить, то можно все сделать своими руками.

Какие нужны инструменты?

Поскольку все работы будут проводиться вручную, необходимо обеспечить наличие следующих инструментов: лопаты (большие и малые), ведра, цепь, тренога и подъемное устройство, веревочная лестница. Нужно будет соорудить из досок деревянную тележку для передвижения бетонных колец, которые достаточно тяжелые (до 600 кг).

Правила безопасности

Процесс копания колодца предполагает повышенную опасность для жизни и здоровья, поэтому необходимо соблюдать несколько несложных правил техники безопасности:

1. Чтобы предотвратить возможное падение на голову человека камней и земли при их вытягивании из шахты, обязательно нужно надеть защитную каску.
2. Во время проведения работ ежедневно следует проверять на прочность используемые веревки, подвешивая к ним тяжелый груз.
3. Обязательно нужно проверить прочность крепления всех деталей емкостей для вытаскивания грунта.
4. Поскольку сырость и холод губительны для здоровья, не стоит находиться в шахте весь день.

Какой глубины должен быть колодец?

Решая, как правильно выкопать колодец, учитывайте стандартные параметры глубины — 10-15 метров. Обязательно придерживайтесь этого уровня при расчете конструкции.

Учтите, что слишком низкое расположение грунтовых вод (более 20м) повлечет в дальнейшем:

• проблемы с эксплуатацией колодца
• его преждевременное разрушение
• ограничит возможности ремонта при необходимости.

Недостаточная глубина (до 10м) скажется на качестве воды за счет:

• впитывания в верхние слои почвы различных вредных веществ извне
• смешиванию с дождевыми водами
• примеси другой почвы, удобрений, других химических веществ, принесенных паводковыми водами.

Углубление колодца методом подкапывания

Этот способ отличается от вышеописанного тем, что колодец наращивается ремонтными кольцами сверху. Причем их диаметр не отличается от тех, что уже установлены.

По сути это продолжение работы, начатой много лет назад при первоначальном рытье колодца. Главная опасность в использовании такого метода заключается в возможности застревания старой колонны в грунте, особенно, если колодец расположен на глинистых породах.

Проведение подготовительных работ

Начинаем с закрепления колец. На каждом стыке закрепляем не менее 4 скоб. Сверлим под них отверстия, ставим металлические пластины 0,4х4х30 см и закрепляем их 12-мм анкерными болтами.

Таким образом обсадная колонна сможет противостоять возможным подвижкам грунта. Откачиваем воду из колодца и полностью убираем донный фильтр, если он присутствовал в сооружении.

Проведение работ по углублению

Вниз на страховке опускается рабочий и начинает подкапывать. Сначала он выбирает грунт с середины дна сооружения, затем – с периферии. После чего начинает проводить подкоп под две противоположных точки с краев нижнего кольца глубиной 20-25 см.

Больше не нужно, иначе появляется опасность неконтролируемого спуска элемента. Затем подкоп постепенно расширяется до кольцевой области.

В процессе работы колонна должна оседать под своей тяжестью. На освободившееся сверху место ставят новые кольца. Подкапывание проводится до тех пор, пока вода не начнет прибывать очень быстро.

Надо отметить, что не всегда происходит оседание колонны, особенно если колодец «старше» 1-2 лет. В сложных случаях можно использовать метод бокового подкапывания, как способ опустить застрявшее кольцо.

Так выглядит лопатка, которая используется для бокового подкапывания колец. Рукоятку, длиной более 40 см, следует изогнуть для удобства и точности работы

Рассмотрим его на примере с нижним кольцом. Выполняем подкоп так, как уже было описано. Затем берем три пенька или крепких подставки из бруса и устанавливаем их под кольцом так, чтобы между ними и нижним краем было расстояние около 5 см.

Эти опоры впоследствии примут на себя всю тяжесть осевшего сооружения. Затем на двух противоположных участках убираем герметизирующий раствор из межкольцевой щели.

В получившиеся зазоры вставляем гвоздодеры, и два человека одновременно действуя ими как рычагом, могут попытаться опустить кольцо. Если ничего не получается, берем специальную лопатку для подкопа боковых стенок.

Для ее рукоятки используется арматура длиной 10 см, диаметром 14 мм. Режущая часть размером 60х100 мм выполнена из 2 мм листового железа. Вставляем лопатку на 2-3 см от наружной стенки кольца и приступаем к выдалбливанию глины.

Для этого ударяем кувалдой по рукоятке по направлению снизу вверх. Таким образом проходим все кольцо кроме участков под которыми стоят опоры. Нам удалось снять глину на высоту 10-15 см от нижнего края кольца.

Теперь можно пробовать еще раз попытку опускания с гвоздодерами или любыми другими рычагами. Если не получилось, берем следующую лопатку. Длина ее ручки должна быть больше на 10 см. Выполняем аналогичные действия.

По окончанию ремонтных работ следует еще раз осмотреть все швы и тщательно заделать их, после чего замазать их герметиком

Небольшое замечание: когда длина рукоятки лопаты достигнет 40 см и больше, ее необходимо будет немного изогнуть. Так работать будет удобнее. При грамотном проведении бокового подкопа постепенно освобождается наружная стенка кольца, и оно оседает вниз. Аналогично работы проводятся и на других кольцах.

Окончательные работы в колодце

По окончании работ по углублению из сооружения удаляют всю загрязненную воду. Все швы между кольцами надежно заделывают и герметизируют. Если замечены повреждения старых швов, их тоже устраняют.

На дно сооружения укладываем новый донный фильтр нужной конструкции. После чего дезинфицируем стенки шахты раствором хлора или марганца. Колодец готов к использованию.

Не забудьте, что нормальная эксплуатация водозаборной шахтной выработки и сохранение ее водообильности напрямую связана с грамотным обустройством, с правилами осуществления которого ознакомит предложенная нами статья.

Как найти место?

Если исследования заказывать не будете, ориентируйтесь сразу на несколько примет:

• положение колодцев на соседних участках;
• анализ растущих растений;
• наблюдения за насекомыми и животными;
• народные методы.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Водоносный слой может залегать на разных уровнях

Растения

Растения, указывающие на какой глубине находится водоносный слой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

Вначале следует произвести поиск воды. Самый простой способ – поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:

1. Рельеф местности.
2. Тип грунта.
3. Климатические условия.
4. Природа и растения.

Самый лучший способ найти жидкость на участке – это геологоразведка. Обнаружив источник или предполагаемое место с водой, не следует торопиться рыть, лучше проверить ее качество.

Имеет ли она какой-либо привкус, мутная или грязная она и прочее.

Не рекомендуется копать возле следующих объектов:

• свалок;
• автомобильных моек;
• болот;
• ферм и свинарников;
• резервуаров с канализацией и тому подобного.

Если почва в вашей местности каменистая и встречаются большие глыбы, то устройство шахты будет вызывать серьезные затруднения. Для этой цели производится геологоразведка. Сюда включается:

• изучение характера почвы и особенности местной породы;
• определение глубины источника.

Поиск воды на собственном участке может упростить изучение флоры. Например, осока, сныть, мать-и-мачеха растут преимущественно во влажной местности. Если грунтовые воды расположены высоко, то вы увидите следующие деревья: ель, березу, ольху. Это может быть оптимальным местом.

Есть еще один народный способ, как самостоятельно искать воду на участке. Для этого используется рогатка из ивовых веток. Удерживается она в вертикальном положении, там, где близко находится водоносный слой, в руках чувствуется напряжение ствола рогатки. Вместо ивовых прутиков также используется металлическая проволока, из которой делаются 2 равные Г-образные рамки. Если удерживать их в горизонтальном положении при согнутом локте, рамки начинаются двигаться и перекрещиваться в том месте, где есть жидкость.

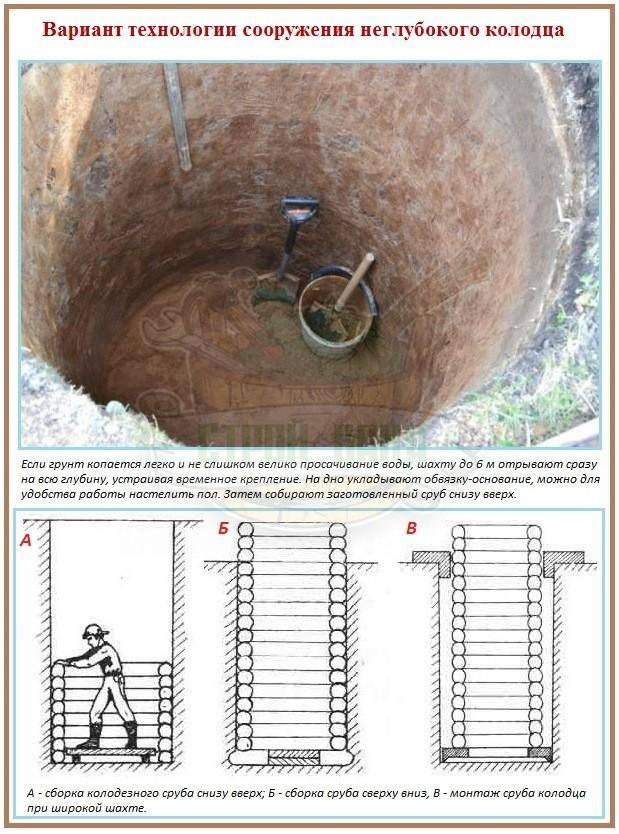

Монтаж деревянного сруба

Применяют три варианта монтажа:

1. Обычный способ: сруб строится, как обычно – снизу вверх, после того как шахта будет выкопана на всю глубину. Такой способ можно применять только при отсутствии риска обрушения стенок ямы, то есть при ее малой глубине (до 6 м) или очень плотном грунте.
2. Возведение с одновременным опуском: заглубившись на пару метров, строят сруб обычным способом. Затем продолжают выемку грунта, выбирая его не только из внутреннего пространства шахты, но и из-под стенок. При этом по мере опускания сруба сверху его достраивают.
3. Наращивание снизу: в данном варианте сруб также сооружается попутно с земляными работами, нов направлении от верха ко дну шахты.

В последнем варианте каждый 4-й или 5-й венец снабжается штырями, которые устанавливаются в предварительно выполненные в грунте отверстия. Заглубившись немного, строитель устанавливает очередной такой венец, а поверх него укладывает несколько обычных, пока не достигнет предыдущего венца со штырями.

Преимущества и недостатки

Выгоды от устройства на участке септика из старых покрышек:

• доступность строительного материала – старой автомобильной резины;
• простота монтажа;
• экономия денежных средств: одно ж/б кольцо стоит 4500 рублей, а их необходимо минимум три штуки;
• возможность расположения в любом месте двора.

Недостаток: вследствие немонолитности корпуса, незначительной массы, слабой герметизации между шинами, срок службы ямы из резины короче пластиковых и бетонных септиков. Движения грунтов часто сдвигают уложенные друг на друга покрышки.

Порядок выполнения работ по рытью

Перейдем непосредственно к алгоритму проведения работ:

• На площадке, где будет располагаться колодец, делается разметка: диаметр шахты должен быть на 10 см больше диаметра используемых бетонных колец. Роют яму до такой глубины, чтобы первое кольцо погружалось не полностью — на 8-10 см выше уровня земли.
• При помощи тележки (которая имеет высоту тоже 8-10 см) первое кольцо доставляют к яме и устанавливают, тщательно проверяя его вертикальность, так как даже небольшой перекос влияет на качество колодца в целом. Сверху устанавливается второе кольцо и соединяется с первым при помощи скоб (не меньше 3 штук).
• Далее углубляют яму на 80 см по центру, затем обкапывают ее по кругу таким образом, чтобы первое кольцо погрузилось вглубь под собственным весом.  Если грунт мягкий – его убирают в первую очередь с середины кольца, а если твердый – землю вынимают сначала под кольцом, чтобы не было препятствий для его погружения, и только после его оседания удаляют середину.Стыки нанизанных колец герметизируют, укладывая просмоленную пеньковую веревку и заделывая их цементно-песчаным раствором.
• Стену из колец следует наращивать, пока на дне колодезной шахты не начнет появляться вода. Воду вместе с намытым песком удаляют и оставляют колодец на 12 часов, чтобы наполнился водой.
• На второй день дно нужно снова очистить. Эту операцию повторяют до тех пор, пока на дне шахты не будут видны водные жилы. Накрыв крышкой, колодец оставляют нетронутым в течение суток.
• Снова откачивают собравшуюся воду и песок и укладывают на дно фильтр: 10-15 см мелкого гравия, затем 30-40 см крупного гравия (можно щебня). Достаточным в колодце считается 1,5-метровый уровень воды (примерно полтора кольца).

Важно отметить, что по внешним бокам колец (в пространство между краями ямы и стенками колодца) засыпают гравийно-песчаную смесь, а на уровне земли утрамбовывают глиной и присыпают песком. Образующийся глиняный замок будет препятствовать попаданию дождевой и талой воды в колодец

Первый этап устройства колодца: на выбранном участке выкапывается яма диаметром на 10 см больше диаметра специальных бетонных колец для колодца

Стыки между нанизанными колодезными кольцами тщательно герметизируют, укладывая в них просмоленную пеньковую веревку и заделывая их цементно-песчаным раствором

Боковые стороны бетонной стены из колец утрамбовывают глиной на уровне земли и присыпают песком, что защитит колодец от попадания в него осадков

Верхнюю (наземную) часть колодца можно соорудить из дерева в виде домика или из бетона. Во втором случае необходимо поставить еще одно верхнее кольцо. Колодец накрывают крышкой, чтобы защитить от осадков и мусора.

Надземную верхнюю часть колодца (так называемый оголовок) можно соорудить из древесины в виде домика: это эстетично, гигиенично, безопасно

Колодец в обязательном порядке накрывают крышкой, чтобы защитить воду от мусора, дождевой воды, а также в целях безопасности

Еще один наглядный мастер-класс по копке колодца на даче, можно посмотреть в этом видеоролике. Посмотрите и убедитесь, что самостоятельное проведение всех работ  – вполне реальное дело. Бывают же такие умельцы!

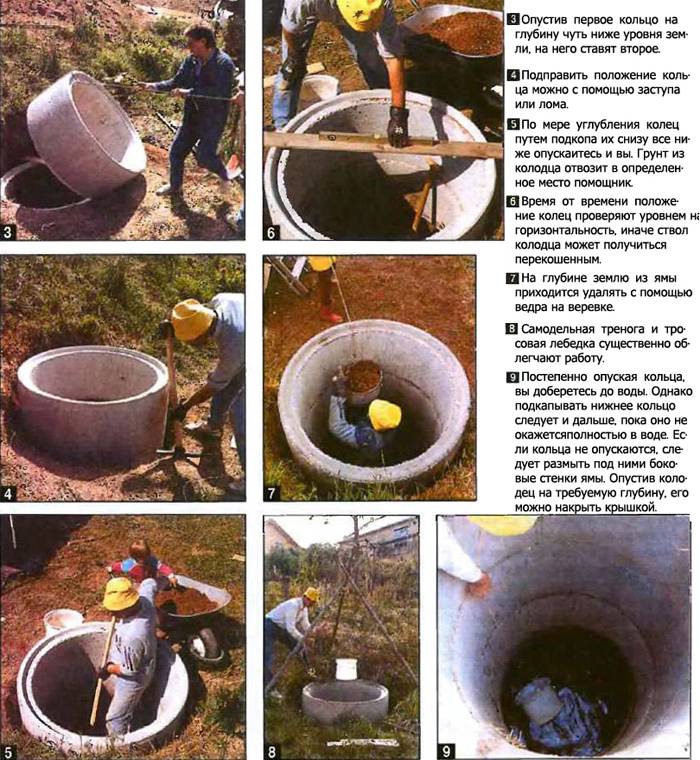

Копаем колодец самостоятельно: последовательность работ

Лучшее время для обустройства колодца – это середина марта или начало апреля. Все дело в том, что именно после окончания зимнего сезона вода располагается на наибольшей глубине. Поэтому вы сможете исключить такую ситуацию, как внезапное исчезновение водоносного слоя с наступлением летней жары.

Для сооружения колодца мы рекомендуем использовать бетонные кольца, которые отлично зарекомендовали себя, как прочные и надежные конструкции, способные служить долгие годы. Можно, конечно, обойтись и без колец, однако в этом случае строительство обойдется вам значительно дороже. Если вы собираетесь возводить сооружение вручную, высота каждого кольца должна составлять не более 30 сантиметров. Такие изделия имеют сравнительно небольшой вес и не создадут вам проблем в монтаже.

Работы по обустройству колодца выполняются в несколько основных этапов:

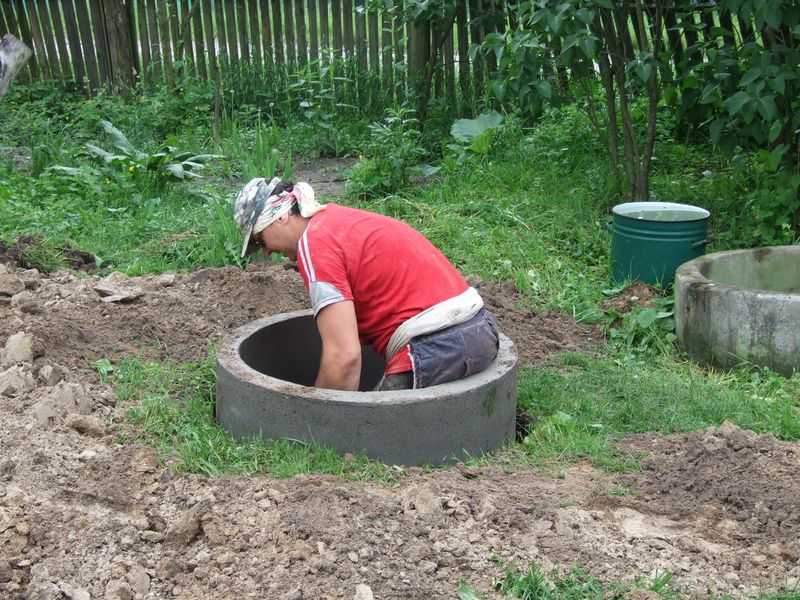

• устанавливаем первое кольцо на выбранное место;
• прямо в самом кольце начинаем вынимать грунт. На этом этапе желательно привлечь одного или двух помощников, которые будут вытаскивать наполненный грунт на поверхность и относить подальше от будущего колодца;
• когда первое кольцо погрузится в почву полностью, сверху устанавливаем следующую бетонную конструкцию, повторяя процедуру до того момента, пока не доберемся до водоносного слоя.

Иногда работы осложняются тем, что кольца отклоняются от заданного направления и перестают опускаться в грунт сами. В этом случае не их поверхность нужно уложить деревянный щит, а на него – несколько мешков с песком или другим грузом. Под тяжестью такой конструкции кольца выровняются сами через некоторое время. Еще одна проблема, с которой вы можете столкнуться, – просачивание воды в будущий колодец задолго до достижения водоносного слоя. Решение – использование дренажного насоса, который будет откачивать жидкость.

Дно получившегося колодца следует заполнить крупными камнями, а затем – слоем гравия, достигающим сантиметров 30-40. Кроме того, гравий вперемешку с глиной засыпается в пространство между кольцами и почвой с наружной стороны. Это необходимо для того, чтобы исключить проникновение в ваше сооружение дождевых и талых вод, постепенно просачивающихся в грунт.

Перенос полотенцесушителя: видео

Выводы и полезное видео по теме

Видео #1. Как выбрать наилучшее место для устройства колодца на загородном участке:

Видео #2. Пример собственноручной копки шахтного колодца:

Видео #3. Ролик с пошаговой демонстрацией процесса собственноручного обустройства шахтного колодца:

Строительство собственного колодца – непростая, но вполне выполнимая задача, которую домашний мастер вполне может решить без привлечения наемных рабочих. Правда, ему потребуется как минимум два помощника для извлечения грунта на поверхность и для контроля состояния работника на дне шахты.

В случае головокружений его немедленно необходимо поднимать на поверхность, а перед работой регулярно проверять загазованность горящей свечкой или газоанализатором.

Хотите рассказать, как обустроили колодец на собственном дачном участке? Есть вопросы по теме статьи, нашли в информации спорные моменты? Комментируйте, пожалуйста, в расположенном ниже блоке, оставляйте посты с вашим мнением и фото по теме.
