Как спрятать трубы в ванной комнате

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

1. Проверяют трубы на предмет качества соединений.
2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
3. Крепят обрешетку.
4. Устанавливают пластиковые панели.

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

• ножовка по дереву;
• электролобзик;
• электродрель и сверла;
• ножницы по металлу;
• саморезы;
• гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
7. Обшивают короб с торцевой стороны гипсокартонном.
8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

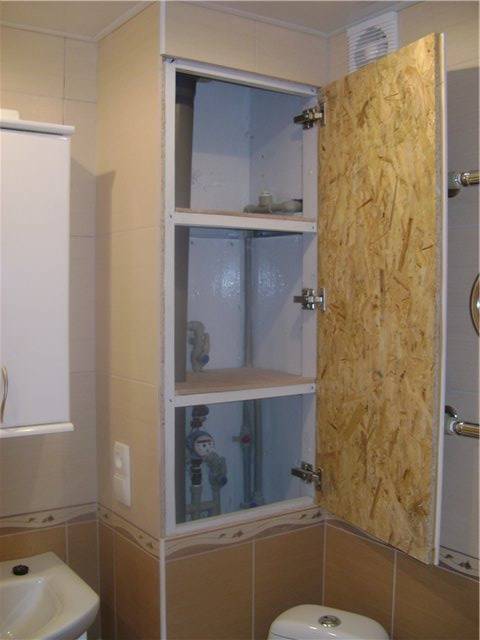

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

• электродрель;
• рулетка и уровень;
• крепеж;
• комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

1. Устанавливают направляющие и верхний короб.
2. Крепят ламели на барабанный вал.
3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

Немного о сантехническом люке

Конструкции, маскирующие коммуникации, непременно должны быть оснащены люками, проще говоря, небольшими дверцами для доступа к трубам, счётчикам и вентилям. Если вы используете такие варианты, как рольставни, жалюзи, сантехнический шкаф, то проблем с этим не возникнет. Однако в конструкциях, выполненных из гипсокартона или панелей ПВХ, придётся заранее продумать наличие специального смотрового отверстия. В случае с пластиком всё достаточно просто: в нужном месте легко установить пластмассовую дверцу. В ассортименте магазинов большой выбор моделей любого размера. Вариант гипсокартонной конструкции чуть сложнее, ведь она обкладывается, как правило, плиткой. В таких случаях можно выбрать один из нескольких вариантов:

1. Установить простой металлический или пластмассовый люк, дверцы которого будут распахиваться наружу. Такой проём будет виден, но не будет слишком выделяться из общей картины.

Простой пластмассовый лючок

1. Приобрести специальный люк, который можно скрыть. Поверхность дверцы такого лючка будет выглядеть как часть фальшстены. Такой вариант не самый дешёвый.

Маскировочный люк

Декор и маскировка своими руками

Если нет возможности или желания приобретать готовые элементы для декорирования труб, то можно кое-что сделать своими руками. Заранее продумайте будущий дизайн конструкции, решите, какого она будет цвета

Особое внимание уделите выбору отделочного материала. Он должен обладать устойчивостью к нагреванию, не деформироваться, быть простым в уходе и не выделять вредные соединения в процессе эксплуатации

Покраска труб

Проще всего покрасить разводку трубопроводов под цвет интерьера. Если краска подобрана под расцветку стен, потолка или пола, то магистраль будет практически незаметна на фоне общей отделки помещения.

Для работы можно использовать алкидные эмали, красящие средства на основе акрила. Для работы в помещении с нормальной влажностью подойдет водно-дисперсионный состав. Все перечисленные краски обладают устойчивостью к высоким температурам и не выделяют токсичные вещества при нагревании.

Срок службы и диаметр фитингов для металлопластиковых труб отопления

Варианты декорирования труб:

1. Можно просто покрасить трубопроводы под цвет стен. Так они станут малозаметны на общем фоне.
2. Намного интереснее смотрится труба, которая окрашена вместе со стеной, но не в один цвет, а с помощью узоров или целостного орнамента.
3. Можно перед окрашиванием обмотать трубы джутовой или пеньковой веревкой. У этого способа есть одно существенное преимущество – дополнительное утепление труб с целью сохранения температуры теплоносителя на пути их движения в радиаторы.

Окрашивание дает неограниченный простор в плане декорирования отопительных магистралей. Еще один плюс состоит в том, что цвет краски можно точно подобрать под расцветку стен, чего нельзя сказать о готовом декоре. Однако среди недостатков стоит назвать недолговечность покраски. Любая краска со временем растрескается, облупится или пожелтеет, поэтому декоративный слой придется обновлять.

Декупаж

Этот способ декорирования отличается оригинальностью, уникальностью и большим простором для воплощения замыслов. Для украшения поверхности используют вырезки из газет, журналов, тонких обоев, салфеток. Обрезанные по контуру картинки приклеивают на поверхность подходящим клеем. После декорирования всей трубы и высыхания клеевой смеси поверхность покрывают двумя слоями акрилового лака.

Преимущества декупажа состоят в следующем:

• оригинальность и неповторимость поверхности с узором;
• трубопровод может статью часть декора помещения;
• дополнительная защита труб от коррозии;
• минимальные расходы;
• трубопровод можно подвергать влажной уборке.

Недостаток такого способа декорирования связан с ухудшением теплоотдачи отопительного прибора, но в случае с трубопроводом это не страшно, потому что тут наоборот важно сохранить температуру теплоносителя до его поступления в радиатор. Периодически лаковый слой нужно обновлять, чтобы он не растрескался и не облупился

Короб из гипсокартона

Вместо пластиковых коробов для труб отопления можно использовать гипсокартонные конструкции. Преимущества этого варианта в том, что короб можно сделать под коммуникации любого размера. Сначала на стене сооружают каркас, обшивают его гипсокартоном, а потом декорируют подходящим отделочным материалом.

Преимущество методики в том, что она может быть использована в любом помещении (даже с повышенной влажностью). Конструкция хорошо вписывается в интерьер помещения и становится его частью.

Но недостатков у данной технологии намного больше:

1. Работа предстоит долгая и кропотливая. Нужно купить все необходимые материалы, нарезать и закрепить их в нужном месте. При работе образуется много пыли и мусора. Намного проще и быстрее установить готовый короб.
2. После установки конструкции доступ к отопительной разводке будет полностью перекрыт. В случае протечки обшивку придется разобрать.
3. Если отделка стен была выполнена раньше, то для короба сложно найти такой же отделочный материал.

Интересным решением станет конструкция из гипсокартона с витражной подсветкой. Вместо передней панели короба монтируют матовое витражное стекло, а за ним – светодиодную подсветку. Таким образом, удается скрыть трубы отопления и украсить помещение. Преимущество конструкции с витражом в том, что стекло можно при необходимости убирать, чтобы получить доступ к трубам.

Как сделать короб из гипсокартона

Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет

Особенности

Если вы выбрали такой закрыть трубы в туалете, существует  несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:

• сделать одну панель откидной или поворотной (на петлях);
• часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
• поставить люк (пластикатовый или люк-невидимку под отделку плиткой.

Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

Специальный люк под плитку

Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.

Порядок работ

Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.

Как закрыть трубы в туалете: сделать короб из гипсокартона

Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.

Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

Соединение перемычек

Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.

Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.

После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.

Из чего еще можно сделать короб для труб в туалете

Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.

Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.

Обзор материалов

Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.

Гипсокартон

Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:

• При необходимости конструкцию можно демонтировать.
• Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
• Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
• С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.

Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.

Пластиковые панели

Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:

• Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
• Материал безопасен для человека.
• Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
• Внушительный срок службы с сохранением первозданного вида.
• Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
• В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
• После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.

Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.

Жалюзи

Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:

• Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
• Это изделие позволяет сэкономить свободное пространство в помещении.
• В зависимости от размера жалюзи можно закрыть стену частично или полностью.
• Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
• Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
• Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.

Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи

Самодельный или готовый короб

Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:

• Готовое изделие остаётся лишь установить (см. фото ниже).
• Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
• Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.

Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба.

Особенности ввода коммуникаций в квартиру

Определившись с типом разводки труб в туалете и в ванной, заканчиваем составление проекта

Чтобы система работала безупречно, важно чтобы ввод коммуникаций в квартиру был выполнен грамотно. Разберем, как сделать это правильно

Прежде всего, на вводе должен стоять запорный кран, который даст возможность при необходимости перекрывать подачу воды. Если же запорная арматура уже стоит, необходимо проверить ее качество.

В новостройках обычно ставят узлы хорошего качества, в старых домах могут стоять устаревшие устройства. Желательно поставить на ввод кран шарового типа хорошего качества.

Важный момент. Если потребуется закрыть/открыть устройство, делать это нужно плавно. Резкий поворот рукоятки может спровоцировать гидроудар, который способен вывести сантехническое оборудование из строя.

Обязательными элементами на вводе водопровода в квартиру считаются запорные шаровые краны, фильтры грубой очистки и счетчики. Оборудование для регулирования напора, тонкие фильтры и другие устройства монтируются по желанию

Сразу после шарового крана рекомендуется поставить специальную систему защиты от протечек, оснащенную запорным управляемым клапаном. После нее монтируют самопромывной магистральный фильтр. Он удалит из воды грубые примеси, что существенно продлевает срок службы приборов.

За ним следует поставить приборы-водомеры, если они нужны.

Следом можно монтировать регулятор водного потока. Это не обязательный элемент – он необходим только там, где есть проблемы с напором воды. Далее выполняется последовательная или коллекторная разводка открытого или скрытого типа монтажа.

Грамотная маскировка труб

Правильная заделка коммуникаций под плитку предполагает предварительное изучение норм размещения санузлов. Многие владельцы квартир допускают ошибку, наглухо закрывая все трубы в ванной. Это приводит к тому, что при поломке мастеру приходится снимать большую часть отделки, чтобы обнаружить повреждение.

Важно знать, как правильно спрятать коммуникации своими руками, чтобы в последствие не было проблем с заменой труб. Работы выполняются поэтапно:

• Монтаж труб в стены. В этом случае стены штробируют, после чего в получившиеся выемки укладывают трубы. Способ маскировки больше всего подходит при маскировке труб на этапе строительства дома.
• Гипсокартоновый короб. Здесь используется влагостойкий материал с зеленым или голубым оттенком. От обычных гипсокартоновых листов они отличаются наличием специальной пропитки с антигрибковыми свойствами.
• Облицовка плиткой.

Такие элементы сантехнических коммуникаций, как краны, соединители и счетчики, запрещено закрывать наглухо. Для них должны быть созданы специальные люки или окна, которые легко открыть в любое время. Прежде всего, они нужны для того, чтобы можно было снять показания, проконтролировать соединения на предмет протечки, а также для перекрытия водоснабжения в случае обнаружения поломки.
