Манометр для измерения низкого давления газовой среды

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

• С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
• Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
• Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Барометры. Манометры

Барометры — приборы, служащие для измерения атмосферного давления. Ртутный барометр (рис. 1) состоит из заполненной ртутью U-образной стеклянной трубки, один конец которой запаян, а на другом находится открытый резервуар с ртутью. Барометр имеет шкалу с миллиметровыми делениями, по которой непосредственно измеряют атмосферное давление в миллиметрах ртутного столба. Оно численно равно высоте столба ртути между ее уровнями в закрытом и открытом коленах барометра.

Рис. 1

Преимущество таких барометров -большая точность показаний. Недостатки — они громоздки, хрупки, пары ртути вредны для здоровья людей.

Металлический барометр — анероид (рис. 2) состоит из цилиндрической камеры K, из которой откачан воздух. Камера герметично закрыта тонкой гофрированной крышкой-мембраной М.

Рис. 2

Чтобы атмосферное давление не сплющило мембрану, она соединена посредством тяги Т с пружиной П, закрепленной на корпусе прибора. К пружине прикреплена стрелка С, конец которой перемещается по шкале Ш. При изменении атмосферного давления мембрана прогибается внутрь или наружу и перемещает стрелку по шкале.

Преимущества анероидов в том, что они удобны в работе, прочны, малогабаритны. Основной недостаток — они менее точны, чем ртутные барометры.

Для измерения давления, большего или меньшего атмосферного, используют манометры. Манометры бывают жидкостные и металлические.

Жидкостный манометр делают в виде U-образной трубки с жидкостью (обычно водой или ртутью), одно колено которой присоединяется к сосуду, давление в котором нужно измерить (рис. 3, а). Уровень жидкости в этом колене понизится (если давление в сосуде больше атмосферного) или повысится (если оно меньше атмосферного) по сравнению с уровнем жидкости во втором колене. Измеряемое давление будет p = p_a ± pgh, где p_a — атмосферное давление, pgh — гидростатическое давление избыточного столба жидкости в колене манометра.

Рис. 3

Для измерения таким манометром давления внутри жидкости к одному из его колен присоединяют с помощью резиновой трубки плоскую коробочку, одна сторона которой затянута резиновой пленкой (рис. 3, б).

Простейший металлический манометр устроен следующим образом (рис. 3, в). Тонкая упругая пластинка М — мембрана — герметически закрывает коробку К, из которой частично откачан воздух. К мембране присоединен указатель Р, вращающийся около оси О. При погружении прибора в жидкость мембрана прогибается под действием сил давления, и ее прогиб передается указателю, передвигающемуся по шкале.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

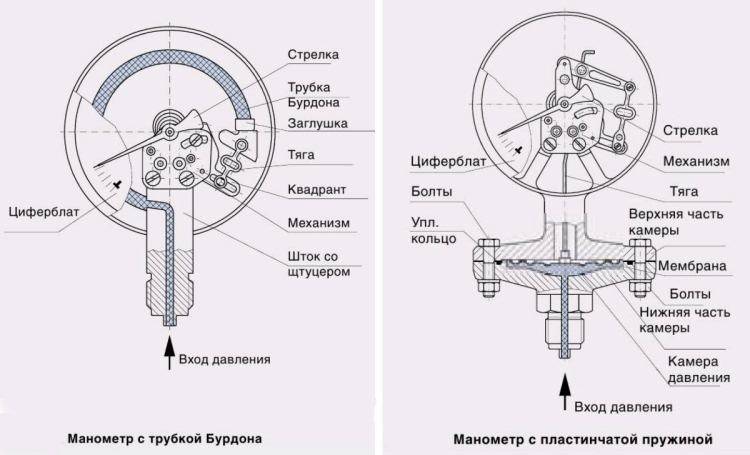

Принцип действия

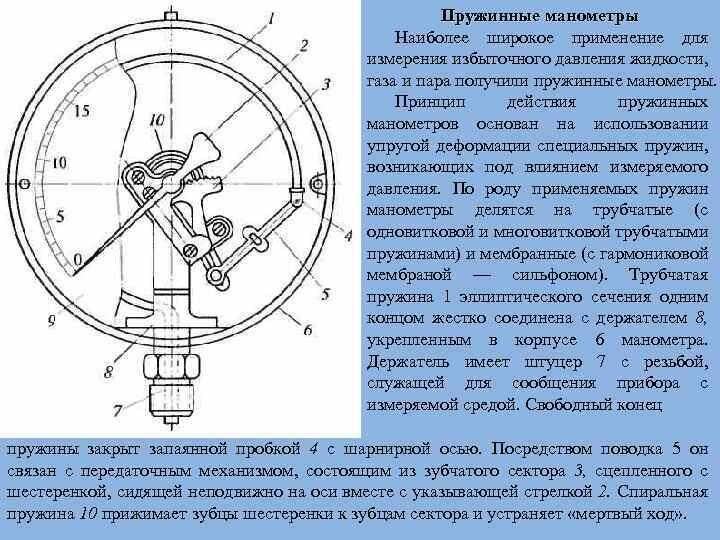

В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.

Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.

Есть устройства, в которых вместо трубки установлена тонкая двухпластинчатая мембрана. Они подходят для вязких или загрязненных растворов, выдерживают сильные вибрации, но чувствительны к колебаниям температуры.

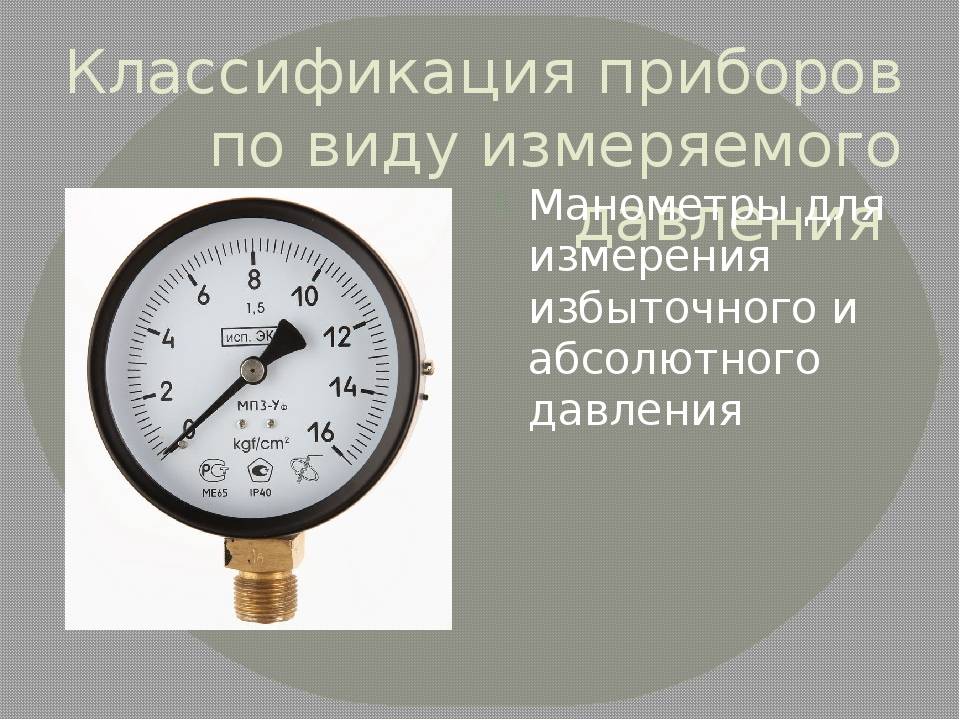

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

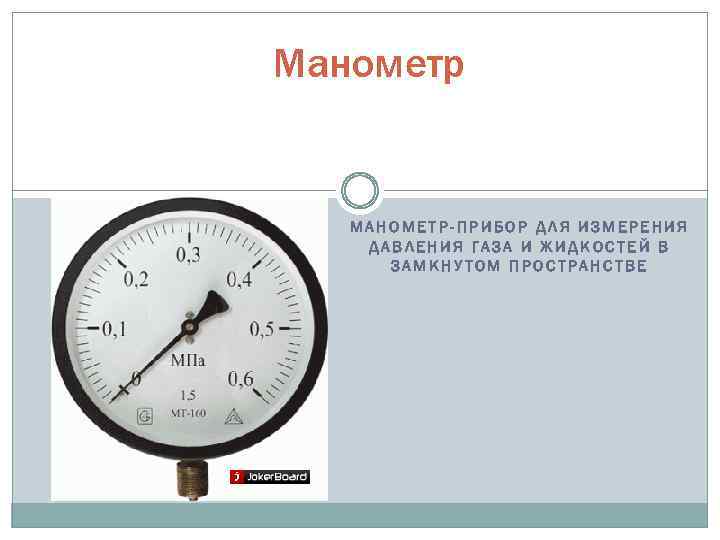

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях

Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных  точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Давление воды в водопроводе

Малый напорный уровень

При достаточно низком напоре, что проявляется посредством достаточно слабой подачей воды непосредственно из крана и указывает о вполне низком уровне. Достаточно актуальной и распространенной проблемой является для жителей верхних этажей, а также владельцев загородных жилищ. Слабое давление в водопроводе будет отказывать работать многие необходимые бытовые приборы, что станет весомой проблемой, а также появится желание исправить такую ситуацию.

Выполнение монтажных работ, для установки оборудования, что способно увеличить такой показатель является основополагающей методикой для обеспечения решения такого вопроса. Естественно, прежде чем применять современные агрегаты, предназначенные для этих целей, следует определить не засорена ли система, что может также являться одной из причин такого явления.

Определенным образом такую проблему вполне можно устранить при помощи специализированного насосного агрегата, что будет способствовать повышению давления либо модернизацией самой системы при помощи интеграции станции насосной с накопителем.

Естественно, более рациональный и подходящий способ следует определить непосредственно самому собственнику, что определяется преследуемыми целями, а также необходимыми объемами жидкости, что потребуется для полноценного обеспечения жилища.

Электронный тонометр с установкой на запястье

Среди электронных тонометров имеется модель, замеряющая давление на запястье. Этот прибор не имеет манжеты, а просто закрепляется в районе запястья, на экране выводятся показатели. Чтобы они были точными, закрепив прибор на месте, нужно сесть и расслабиться, держать руку с тонометром на уровне груди.

Устройство на запястье

Данная модель укорачивает время измерения давления и идеально подходит спортсменам, потому что они могут контролировать показатели во время тренировок. Правда имеется недостаток – это высокая погрешность во время выполнения упражнений. Медики рекомендуют использовать данную модель людям до 40 лет. У старшего поколения сосуды изнашиваются и, особенно в области запястий, что снижает достоверность измерений.

Плюсы запястного тонометра:

• небольшой вес и габариты, его можно носить с собою везде и всегда;
• простота в работе, не нужно даже раздеваться;
• возможность делать замеры в любом месте и даже на бегу;
• не нужно подбирать манжету;
• имеет много функций, доступных обычному тонометру-автомату.

Минусы запястного тонометра:

• есть ограничения в применении по возрасту;
• очень хрупкий прибор, требует бережного применения;
• при движении показывает результаты с большой погрешностью;
• высокая цена.

Покупая данный вид прибора, необходимо учитывать перечисленные недостатки и ограничения.

Технические параметры манометра

Предназначение рассматриваемого устройства заключается в измерении избыточного давления в системе. Среди большого количества вариантов исполнения выделим именно цифровой манометр, так как в последнее время он устанавливается на большинстве оборудования, в том числе компрессорах. Электронный манометр характеризуется следующими особенностями:

1. Относительно небольшие размеры.
2. Высокая степень точности проводимых измерений.
3. При обеспечении требуемых условий эксплуатации, длительная служба.
4. Возможность проведения калибровки.

В целом можно сказать, что подобный цифровой измеритель излишков давления сегодня весьма распространен. Это можно связать также с относительно невысокой стоимостью многих моделей.

При выборе наиболее подходящего варианта исполнения уделяется внимание нижеприведенным моментам:

1. Рекомендуемым условиям эксплуатации.
2. Точности проводимым измерениям.
3. Допустимое диапазон работы цифрового манометра в системе.
4. Типу применяемого материала при изготовлении корпуса и других элементов.
5. Степень защиты конструкции от воздействия окружающей среды.

Кроме этого, рекомендуется обращать внимание на популярность бренда, под которым выпускается изделие. Как показывает практика, продукция известных производителей служит намного дольше и характеризуется повышенной надежностью

Особенности

Среди большого многообразия измерительных приборов довольно трудно подобрать лучший, поскольку характеристики разнятся, а также приходится учитывать множество нюансов предстоящей эксплуатации устройства. Манометрические термометры имеют определенные особенности, которые существенно отличают их от измерительных приборов иного типа. Для того чтобы лучше понять устройство данного оборудования, следует более детально ознакомиться с его основными характеристиками.

Веществом для измерения температуры в манометрическом термометре может служить гелий или азот. Главная особенность таких приборов заключается в термобаллоне большого размера, а также существенной инерционности измерений. Температурный диапазон устройства берет начало от отметки -50 C и может достигать показателя +60 С. При этом шкала в термометре равномерная. Учитывая такие характеристики, можно с полной уверенностью заявить, что неблагоприятных условий для использования таких приборов практически не существует.

Помимо этого, к особенностям термометров манометрического типа можно отнести следующие.

1. В таких приборах элементы измерительной системы изготавливают из нержавеющей стали или латуни. Таким образом, устройство практически не подвергается негативным внешним воздействиям. Для этой цели капиллярную трубку покрывают металлорукавом или оплеткой из меди.
2. В определенных моделях измерительных приборов присутствуют электрические сигнальные элементы.
3. С учетом разновидности шкалы устройства могут быть безнулевыми и нулевыми (это касается и виброустойчивых моделей).

Манометрический термометр, показывающий температуру жидкостей, паров и газов, имеет некоторые преимущества и недостатки. Так, к плюсам данного прибора можно отнести следующие:

• легкость в использовании и обслуживании;
• устойчивость к вибрациям;
• возможность регистрировать показатели при наличии специального оборудования;
• взрывобезопасность;
• невысокая стоимость.

Помимо этого, стоит отметить определенные недостатки устройства:

• могут возникать некоторые трудности с заменой капилляра в случае его поломки;
• повышенная инертность;
• небольшие неточности измерений.

Учитывая, что положительных моментов манометрический термометр насчитывает больше, нежели отрицательных, стоит отметить, что на сегодняшний день прибор является довольно популярным, удобным и простым в эксплуатации. Более того, с понятной конструкцией устройства сможет разобраться не только опытный специалист, но и новичок.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Конструкция и принцип работы

Для того чтобы подобрать наиболее подходящий вариант исполнения цифрового манометра и правильно его обслуживать при необходимости нужно уделить внимание конструктивным особенностям. Принцип действия выглядит следующим образом:

1. Основой конструкции становится принцип уравновешивания давления под действующей силой.
2. Один из концов подвижного элемента запаян в основной держатель, другой связан с механизмом. За счет этого происходит преобразование прямого перемещения элемента и его закольцовывание по стрелке.
3. На момент воздействия меняются определенные характеристики материала. При этом у конструкции есть третья мембрана, которая определяет силу воздействия.
4. При воздействии определенной силы происходит совмещение двух пластин под определенным усилием, которое будет сопоставимо с силой тока. Полученный разряд между двумя кварцевыми элемента превращается в обычный сигнал, после чего он передается к устройству измерения.

На момент падения давления или его возрастания происходит замыкание контактов и сигнал подается на катушку.

По конструктивным признакам выделяют довольно большое количество различных цифровых манометров, но классический вариант представлен сочетанием следующих элементов:

1. Корпус. В большинстве случаев при его изготовлении применяются материалы, которые характеризуются высокой устойчивостью к агрессивному воздействию со стороны окружающей среды. Отсутствие большого количества механических элементов определяет его небольшие размеры.
2. Термобаллон и соединительный капилляр.
3. Циферблат и стрелка для отображения основных параметров. В последнее время большое распространение получили варианты исполнения с электронным циферблатом.

В целом можно сказать, что лишь слишком большая нагрузка становится причиной, по которой устройство может выйти из строя.

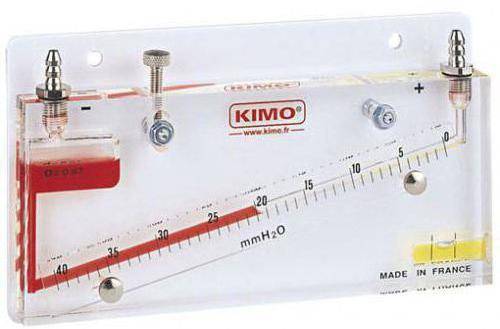

Жидкостные манометры

В отличие от пружинных, в жидкостных манометрах давление измеряется путем уравновешивания весом столба жидкости, а мера давления в данном случае — это уровень жидкости в сообщающихся сосудах. Такие приборы позволяют измерять давление в диапазоне 10-105 Па, и применяются они в основном в лабораторных условиях.

По сути, такой прибор — это U-образная трубка с жидкостью с большим удельным весом по сравнению с жидкостью, непосредственно в которой измеряется гидростатическое давление. Чаще всего такой жидкостью является ртуть.

В эту категорию косвенно можно отнести общетехнические и рабочие приборы типа манометра ТМ-510, ТВ-510, представляющие собой наиболее востребованную категорию. Они измеряют давление некристаллизующихся и неагрессивных паров и газов. Класс точности таких манометров: 1, 2.5, 1.5. Применяются такие на котельных, в системах теплоснабжения, при транспортировке жидкостей, а также в производственных процессах.

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Измерение давления манометром

Рубрики: Опыты , Поделки , физика , Эксперименты | Теги: Измерение давления манометром, Опыты, Поделки, физика, эксперимент | 20 июня 2013 | Svetlana

Для измерения давления воздуха или газа внутри какого-либо сосуда манометром надо его резиновую трубку присоединить к этому сосуду. Следить за уровнем жидкости в обоих коленах манометра.
а) Если в обоих коленах манометра жидкость стоит на одинаковом уровне, считать давление газа внутри сосуда таким же, как и давление окружающего воздуха.
б) Если уровень жидкости в коротком колене манометра ниже, чем в другом, считать давление внутри сосуда большим, чем давление окружающего воздуха.

в) Если в коротком колене манометра жидкость стоит выше, чем в другом колене, считать, что внутри сосуда давление меньше, чем давление окружающего воздуха.

При разности уровней жидкости в трубках манометра расчёт разницы асмосферного давления и давления в сосуде делается по формуле:

Можно проделать следующие опыты с использованием своего манометра.
Насадив крепко конец резиновой трубки манометра на стеклянную воронку, широкое отверстие её затянуть резиновой плёнкой. Когда жидкость в манометре успокоится, опустить воронку в ведро с водой. Следить, как изменяется давление внутри воды с глубиной погружения воронки. Установив воронку на определённой глубине в воде, повёртывать её отверстием в разные стороны, вверх и вниз, следя за показанием манометра.
2. Открыть трубу у вытопленной незадолго до опыта печи. Ввести в печь резиновую трубку манометра. Уровень воды в коротком колене манометра поднимается. Рассчитать давление тёплого воздуха в печи (при тяге).
3. Резиновый мешок медицинской грелки надуть слегка воздухом и соединить его накрепко с резиновой трубкой манометра. Положить мешок горизонтально и класть на него одну за другой толстые книги (груз). Манометр хорошо покажет изменение давления воздуха, замкнутого в мешке.
4. Если достать стеклянную трубку общей длиной около 1,7 м, можно сделать манометр для измерения уже значительно большего избыточного давления, например, наибольшего напора воздуха при дутье ртом. Этим способом контролируется «сила лёгких». Дуть надо не рывками, а плавно увеличивая давление.

5. Этим же прибором можно измерить наибольшее разрежение, создаваемое при всасывании ртом. В этом случае надо ртом тянуть воздух из верхнего конца трубки.
6. Если в приборе 4-го опыта вместо короткого колена трубки вставить оттянутую на сужение трубочку, то при дутье в длинное колено из короткой трубки будет бить фонтан.

Е.Н. Соколова “Юному физику”

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере

При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
Предел измеряемых значений

Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода

Краткий обзор некоторых моделей датчиков и их особенности

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

Основные характеристики:

1. Двухконтактная электрическая схема;
2. Максимально возможное напряжение ~380 В;
3. Максимально возможный ток — 1 А;
4. Максимально возможная разрывная мощность контактов — 30 Вт;

ЭКМ100Вм

ЭКМ100Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

1. Бобышки, отводы или импульсные трубки ;
2. Краны и клапаны;
3. Прокладки, переходники, демпферы и т.д.

Модель ЭКМ100Вм имеет следующие характеристики:

• Диапазон возможных измерений до 4 МПа;
• Класс точности 2.5;
• Диаметр корпуса 100 мм;
• электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом

Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое термостат и какой у него принцип работы

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Принцип работы и схема подключения теплового реле

Как подключить однофазный электродвигатель — схема с конденсатором
