Как подсоединить манжету (прямую и эксцентрик) для унитаза?

Как уплотнить трубы

Резиновый уплотнитель для канализационных труб используется чаще всего. Последовательность выполнения монтажных работ зависит от того, внутренняя или наружная канализация устанавливается. При обустройстве внутреннего трубопровода монтаж состоит из таких этапов:

Соединение уплотнено, теперь трубопровод готов к эксплуатации. Следует запомнить, что если применяется силиконовый герметик, не стоит его наносить на наружную сторону канализационной трубы.

Если требуется уплотнение наружного трубопровода, монтажные работы выполняются в такой последовательности:

• герметизирующий состав наносится на внутреннюю поверхность резиновой манжеты;
• фитинг надевается на патрубок;
• когда застынет герметик, можно подсоединять трубопровод.

Уплотнение соединений канализационных труб является важным этапом при выполнении монтажных работ по установке канализации. Именно в местах стыков чаще всего образовываются засоры, протечки и другие неприятные проблемы, способствующие сокращению эксплуатационного срока канализационной системы. Предотвратить любые неполадки можно, если придерживаться советов профессионалов, аккуратно и старательно выполнять все работы.

Чтобы канализационная система функционировала качественно и эффективно, её нужно правильно смонтировать. Проще жителям многоэтажных домов, которые устанавливают только внутренний трубопровод. А вот владельцам загородных особняков придётся позаботиться о прокладке наружной канализации и обустройстве автономной системы.

Установка канализации состоит из нескольких этапов:

• составление проекта канализационной системы;
• закупка материалов;
• соединение труб;
• уплотнение стыков;
• герметизация соединений.

Уплотнение канализационных труб необходимо, чтобы избежать протечек и прорывов в процессе эксплуатации системы. Чаще всего для уплотнения стыков пластиковых канализационных труб используют резиновые манжеты. Уплотнители предотвращают попадание воды внутрь или наружу, защищают канализацию от проникновения насекомых и мелких грызунов. Качественно уплотнённые соединения – гарантия долгосрочного и эффективного функционирования канализационной системы.

Манжеты для унитаза: особенности, разновидности

Современные жилища довольно сложно представить себе без оборудованной всем необходимым сантехнической комнаты. Говоря простыми словами, ванной комнаты или же туалета (если санузел раздельный). Какую бы модель унитаза вы ни выбрали среди многообразия различных вариантов, основная его цель всегда одинакова – сток отходов жизнедеятельности в общую канализационную систему

Для того чтобы это происходило быстро и эффективно, важно выбирать качественные конструктивные элементы для домашней сантехники, в том числе, и манжеты для унитаза. Сегодня мы расскажем о том, какие бывают манжеты (ступенчатые, конусные), дадим общую их характеристику: особенности, размер по ГОСТу, диаметр и пр

Манжета для унитаза: понятие, особенности, достоинства и недостатки

Манжета – элемент водосливной арматуры, являющийся своеобразным переходником между унитазом и канализационной системой. Создается эта деталь из термоустойчивого полипропилена/полиэтилена. Основной целью данного элемента является обеспечение герметичного соединения между частями системы для эффективного слива.

Внешний диаметр манжеты, присоединяемой к унитазу, составляет 13,4 см, внутренний – 7,5 см.Часть, устанавливаемая на канализационную трубу, имеет диаметр около 11 см.

С одной стороны, манжету можно считать практичным элементом канализационной системы, поскольку очень удобно перемещать унитаз в случае необходимости. Но, с другой стороны, этот элемент довольно хрупок – достаточно малейшей механической нагрузки для того, чтобы появилось повреждение.

Тем не менее манжета используется довольно-таки часто при монтировании унитаза ввиду некоторых ее достоинств:

• дает возможность устанавливать унитаз при несовпадении диаметра выпуска и входного раструба канализационной трубы;
• подходит для монтирования на открытых участках;
• отличается эстетичным внешним видом;

• долговечна при грамотной эксплуатации.
• проста в уходе и монтаже;
• имеет приемлемую цену.

Но помимо достоинств, есть у манжеты для унитаза и некоторые недостатки:

хрупкость материала (поэтому следует очень осторожно обращаться с деталью);
наличие в торговых строительных сетях некачественной продукции;
при неправильно выбранной длине манжеты возможно ее провисание в процессе эксплуатации и, как следствие, появление засоров в канализационной трубе.

Несколько слов стоит сказать о критериях выбора качественной манжеты для унитаза. Во-первых, не стоит экономить, выбирая подходящую модель для своего дома, поскольку манжеты и так не отличается очень высокой ценой.

Стоит также обратить особое внимание не на обычные пластиковые манжеты, а на те, в конструкции которых представлен не только пластик, но и армированная проволока, выполненная из металла. Это позволит сделать манжету более прочной и практичной

Совет. При выборе подходящей манжеты для унитаза в небольшой по площади ванной комнате или в совмещенном санузле лучше отдать предпочтение гофрированной трубе с отводом.

Основные виды манжет для унитаза, их характеристика

Существует две основные разновидности манжет для унитаза:

1. Манжета эксцентрик. Деталь подобного типа чаще всего имеет стандартную прямую форму, но иногда может быть представлена в виде двух небольших труб, герметично соединенных между собой под определенным углом. Первый вариант предназначен для соединения унитаза стандартной конфигурации с канализационной трубой. Второй идеально подходит для домашних сточных систем, в которых отводная труба и сантехника расположены на разном уровне. Эксцентрик бывает двух типов: длинный и короткий (в зависимости от того, как выглядит место для монтажа элемента).

Практические советы

Напоследок возьмите на вооружение несколько полезных советов от профессионалов, которые помогут вам избежать возможных проблем при монтаже манжеты или подготовке к нему. Во-первых, старайтесь минимизировать расстояние между канализационной трубой и раструбом. Если же это технически невыполнимо или непрактично, постарайтесь как можно лучше укрепить гофру. Это можно сделать с помощью специальных подпорок.

При использовании достаточно короткой манжеты не стоит растягивать ее до момента монтирования в систему, поскольку можно случайным образом ее растянуть и при монтаже она попросту провиснет.

Совет

Если речь идет об использовании манжеты в канализационной системе частной постройки, обращайте внимание на наличие хвостатых «гостей». Если таковые присутствуют, лучше воспользоваться стандартным вариантом – чугунным коленом

На этом наше ознакомление с существующими видами манжет для унитазов подходит к концу. Удачных покупок!

Классификация манжет для унитаза

Уплотнитель является обязательным элементом соединительной схемы сантехнических изделий. С его помощью достигается необходимая герметичность фиксации труб.

В зависимости от конструктивных особенностей выделяют несколько видов манжет:

• прямые гладкие;
• угловые гладкие;
• эксцентрики;
• гофрированные;
• конусные;
• комбинированного типа.

Переходник выбирают с учетом диаметров входного отверстия стока и патрубка унитаза.

При монтаже сантехнического прибора на чугунную трубу канализации используют резиновую муфту. Пластиковый аналог применяют для соединения с полимерной конструкцией. Цвет материала на качество изделия не влияет. Среди востребованных моделей встречаются образцы белого, серого и черного цветов.

В некоторых предметах сантехники в уплотнитель, который препятствует протеканию, нужно одеть и сливной бачок, и чашу. Для того чтобы зафиксировать отдельно стоящий бачок, переходник натягивают на приставную полку унитаза и закрепляют хомутом. Второй конец изделия надевают на трубу слива и затягивают хомутом или проволокой, после чего остается прикрутить полку.

Слева – прямая гофрированная, справа – конусная манжета для унитаза.

Подключение унитаза

Общий порядок работ

Правильно установленная сантехника служит долго и надежно.

Рассматривать подсоединение сливного патрубка к канализационному стояку в отрыве от общего процесса инсталляции прибора будет не совсем корректно, так как все работы выполняются комплексно и в определенном порядке.

Давайте рассмотрим этот порядок:

1. Первым делом производится выбор нужной модели компакта. Этот выбор зависит не только от личных предпочтений, но и от площади туалетной комнаты, конфигурации разводки труб, расположения фанового тройника и канализационного стояка. Также немалую роль играют финансовые возможности;
2. Затем следует найти наиболее подходящее расположение для установки прибора. Для этого его ставят на пол и выполняют пробное подключение к канализации. На этом этапе становится понятно, какой переходник придется использовать: прямой, поворотный, гофрированный или эксцентричный;
3. Далее выбранное место отмечают карандашом и крепят чашу к полу. Потом устанавливают бачок с собранной механикой слива и наполнения, подключают водопровод и канализационный слив;
4. В конце испытывают прибор, и если наполнение и слив не вызывают нареканий, работа считается успешно завершенной.

При работе своими руками следует соблюдать правильный порядок выполнения работ.

Чаще всего установке унитаза предшествует демонтаж старого прибора

Во время демонтажных работ важно обратить внимание на способ подключения старого компакта, а также на тип сливного патрубка, который был использован. Новый прибор, как правило, должен иметь такой же сливной патрубок

При демонтаже старого прибора обращайте внимание на способ его подключения и тип сливного патрубка

Типы соединительных деталей

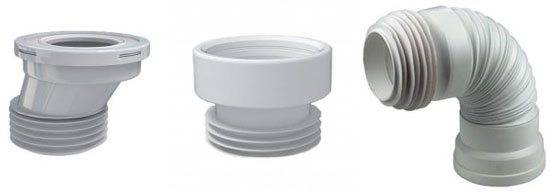

На фото – различные виды канализационных соединений.

Для коммутации слива унитаза к канализационному стояку используют различные переходники:

• Жесткие изделия из чугуна. Наиболее сложны и неудобны в монтаже, в наше время используются редко;
• Переходники из керамики. Надежны, красивы, но также сложны в установке и требуют определенного опыта и сноровки. Чаще всего для монтажа таких деталей приглашают профессионального сантехника;
• Жесткие переходники из пластика. Применяются часто, однако требуют точной установки унитаза и соответствия расположения слива и входа тройника относительно друг друга и относительно размеров детали;
• Гофрированные манжеты. Имеют гибкую структуру и позволяют выполнять подключение на расстоянии или в случае необходимости повернуть, сместить или приспособить соединение под ваши уникальные условия;

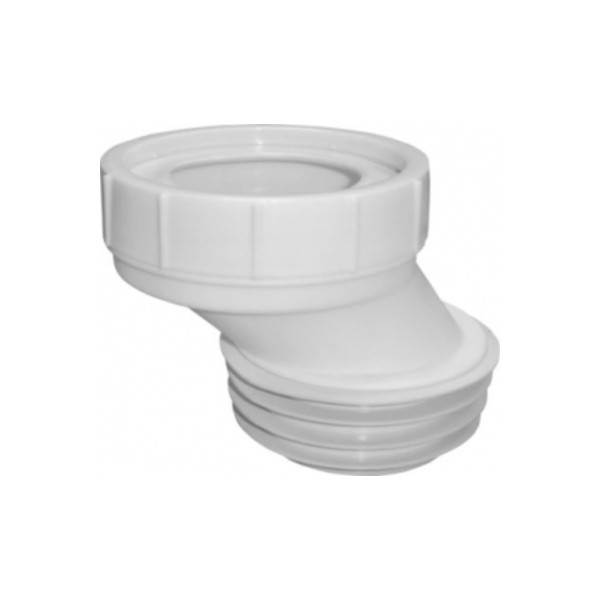

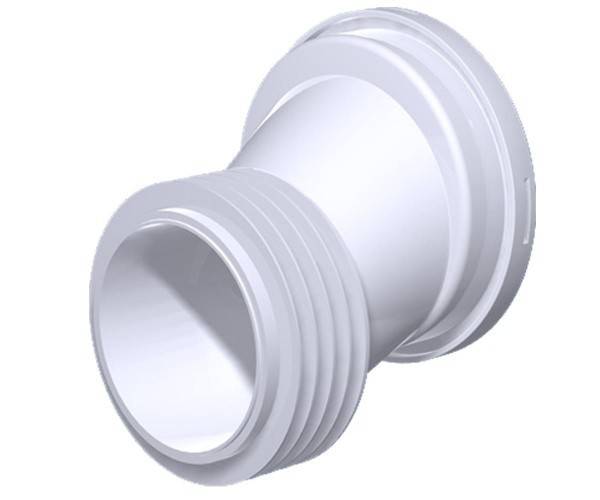

• Манжеты-эксцентрики представляют собой два цилиндра, смещенные относительно центральной оси. Позволяют подключать унитаз в случае, когда вход стояка и слив прибора не совпадают по высоте или расположены со смещением. В отличие от гофры позволяют сделать соединение более коротким и компактным.

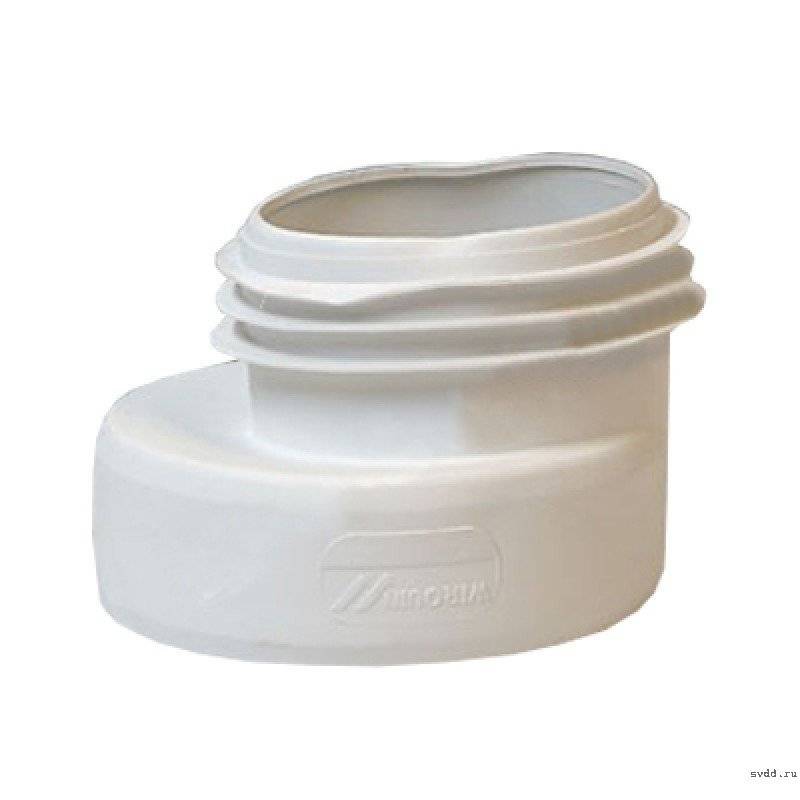

Эксцентрик позволяет соединить отверстия со смещением.

Наиболее часто используют пластиковые изделия, так как их цена ниже, они просты в монтаже и представлены в наиболее широком ассортименте форм, размеров и моделей.

Наиболее универсальным соединением является гофрированная труба, так как она позволяет выполнять повороты, смещения, компенсировать расстояния и выполнять наиболее сложные и нестандартные сочленения.

Гофра позволяет выполнять наиболее сложные и нестандартные сочленения.

Как решить проблему выбора

Перед покупкой гофрированного соединителя следует уточнить размеры отверстий, которым он будет подключен. Вероятность ошибок будет меньше, если гофру покупать одновременно с унитазом. Второй важный показатель – длина трубы. Существуют модели разного типа и назначения.

Например, для небольшого совмещенного санузла очень удобным вариантом может стать гофра с отводом, позволяющая подключить к одному канализационному выходу сразу два объекта. Иногда удобнее использовать специальную резиновую манжету для унитаза.

Для соединения унитаза с канализационной системой можно использовать не только гофру (2), но также специальную резиновую манжету (1) и пластиковый отвод (3)

Не имеет смысла приобретать гофру подешевле, поскольку стоимость даже самого дорогого варианта невелика. Пусть соединитель будет немного дороже, но соответствует ожидаемому уровню качества. Хорошими характеристиками по прочности и долговечности отличается импортная продукция.

Западные производители дополнительно укрепляют свои изделия армирующей металлической проволокой. Такие модели более жесткие, они меньше провисают и лучше сопротивляются механическому воздействию.

Для установки гофры могут также понадобиться следующие элементы:

• муфта, прямая или эксцентриковая, для соединения с канализационной трубой унитаза, который расположен соврем рядом;
• патрубок с манжетой или пластиковый отвод, предназначенный для установки унитаза, положение которого смещено относительно входа в канализационную систему;
• гофра жесткая или мягкая, позволяющая обойти небольшие преграды, препятствующие прямому соединению унитаза с канализацией.

Выбирая подходящую гофру для унитаза, следует помнить, что проблемы могут возникнуть не только при использовании элемента, который слишком сильно растянут. Не рекомендуется также использовать чрезмерно короткую трубу.

Сильное сжатие или резкий изгиб вскоре приведут к поломкам.

При таком изгибе гофры, установленной на унитаз, внизу наверняка будет скапливаться жидкость. Необходимо изменить положение унитаза или выбрать другой способ подключения

Инструкции по монтажу манжет различного типа

Принцип фиксации резиновых или пластиковых, гладких или гофрированных деталей похож, однако сам процесс может отличаться нюансами – от выбора места установки унитаза до использования дополнительных способов крепления. Рассмотрим три распространенных варианта подключения.

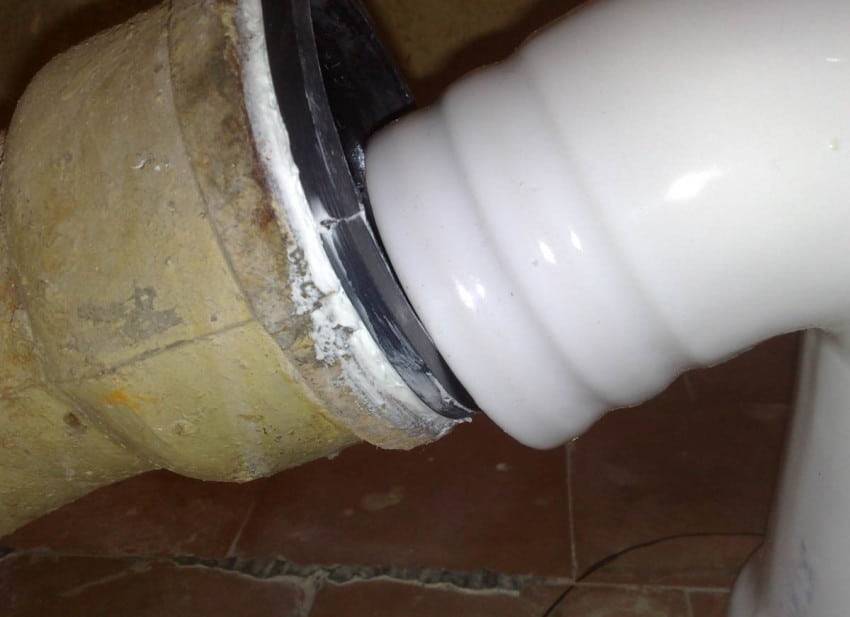

#1: Установка резинового уплотнителя

Манжета из резины – это короткий плотный элемент, который не натягивают с внешней стороны, а вставляют в раструб чугунной трубы. Это своего рода уплотнитель или прокладка, создающая герметичное соединение между сливным отверстием и сантехническим прибором.

Кроме того, она предохраняет санфаянс от сколов и повреждений при непреднамеренном нарушении стабильности монтажа.

Порядок действий при установке резиновой манжеты:

Если унитазный выпуск входит в раструб свободно, то мыльный раствор не понадобится. Напротив, необходимо создать более плотное примыкание.

Для этого обычно используют традиционный современный способ – по всей поверхности примыкающих частей наносят герметик. После застывания он образует плотное герметичное кольцо.

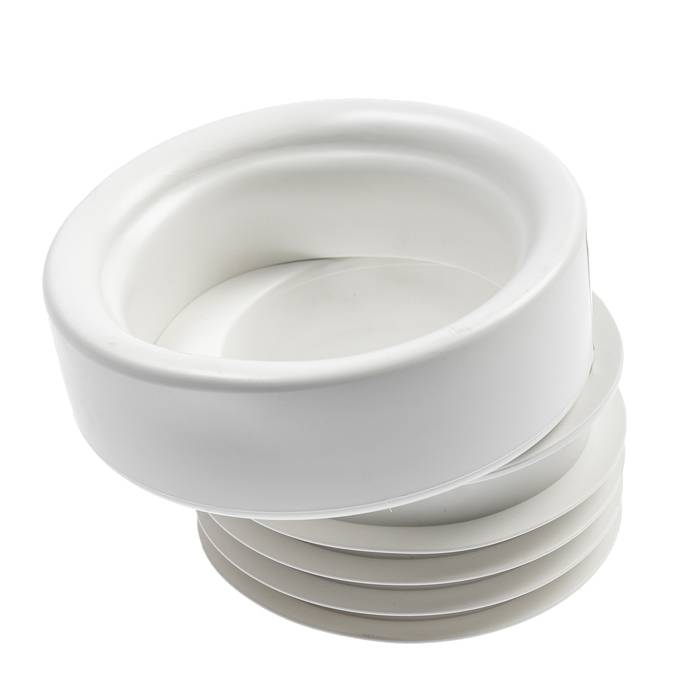

#2: Правила использования эксцентрика

О том, что вам потребуется эксцентрик, вы узнаете на этапе выбора места для установки унитаза. Если отверстие выпуска сантехприбора и раструб канализационной трубы будут находиться не строго напротив друг друга, простого пластикового соединителя недостаточно. Смещение осей требует детали изогнутой формы.

Качественные резиновые или полипропиленовые эксцентрики продаются в магазинах сантехники и могут стоить от 100 до 250 рублей в зависимости от производителя

Перед монтажом необходимо поставить сантехприбор на место, измерить длину до канализационного слива и еще раз убедиться, что модель эксцентрика для унитаза выбрана правильно. Для проверки можно просто приставить деталь к обоим отверстиям.

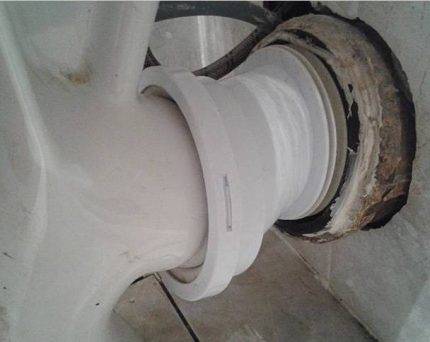

Эксцентрик можно использовать, если сливное отверстие находится чуть выше унитазного выпуска. Если перепад высот от выпуска до раструба более 5 см, могут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже

Порядок работ:

• очищаем канализационное входное отверстие от старых отложений;
• надеваем манжету широким концом (110 мм) на раструб канализации, обмазав места примыкания герметиком;
• второй конец присоединяем к косому или горизонтальному выпуску унитаза, также воспользовавшись герметиком;
• производим пробный спуск воды;
• если протечек не обнаружено, фиксируем унитаз на заранее подготовленном месте болтами.

Проблема возникает, когда при установке оказывается, что эксцентрик подобран неправильно. Чтобы избежать неудобной ситуации, вместо жесткой конструкции можно сразу купить деталь с эластичной гофрированной серединой.

По мере необходимости эксцентрик с «гармошкой» можно слегка сместить вправо/влево или немного растянуть, сохранив при этом его функциональные качества.

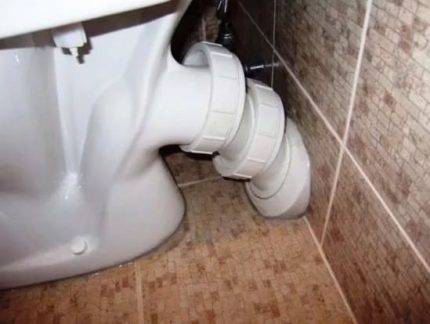

Вариант каскадного применения эксцентриков, когда неправильно выбрана модель унитаза. Если трубы расположены внизу, близко к полу или на его уровне, лучше приобретать сантехприбор с косым выпуском

Подвижные детали также актуальны, когда существует риск непрочного закрепления унитаза. Проще говоря, при покачивании сантехприбора герметичность жесткого соединения сразу нарушится, тогда как гофре это не грозит.

#3: Установка гофрированной манжеты

Кода затруднен монтаж унитаза в связи с неподходящей формой выпуска или сложным расположением канализации, часто используют эластичную гофрированную трубу. Ее преимущество в том, что она может легко менять форму и длину, следовательно, подходит практически для всех типов выпусков.

Единственное, что необходимо учесть при покупке – диаметры фиксирующих цилиндрических концов. Они могут быть 110 мм/90 мм, 110 мм/80 мм и др.

Именно гофру используют для временной установки унитаза при ремонте, при сильных смещениях относительно центральной оси входа/выхода (вместо эксцентрика) и во время монтажа сантехприбора на расстоянии до полуметра от сливного отверстия

Принцип замены или установки гофры такой же, как и других видов манжет:

• удаление старого изношенного элемента;
• очистка входных отверстий от грязи и отложений;
• вставка обработанного герметиком конца в раструб канализации;
• фиксация второго конца на выпуске унитаза;
• пробный спуск воды, устранение недочетов.

Опытные сантехники рекомендуют не растягивать гофру по максимуму, так как вследствие этого она теряет эластичность и быстрее выходит из строя.

Лучше подобрать модель большей длины или постараться перенести унитаз поближе в выходному канализационному отверстию. Еще один вариант – покупка комбинированной манжеты, состоящей частично из жестких элементов.

Как подсоединить манжету (прямую и эксцентрик) для унитаза?

Установка унитаза требует определенной сноровки в работе и быстрого монтажа, т.к. этот сантехнический прибор не может находиться долго вне эксплуатации

Вместе с оперативностью монтажа необходимо уделить внимание качеству работ, особенно, при подключении его к канализационной сети. Для прочного и герметичного соединения выпуска чаши с патрубком канализационной системы применяется манжета для унитаза

Она может быть эксцентриковой и гофрированной.

Манжета манжете рознь

Полиэтиленовые или полипропиленовые детали выполняются сложными по форме. Манжета представляет две цилиндрические поверхности, соединенные вместе, но их продольные оси сдвинуты по отношении одна к другой. Такая эксцентричность необходима в том случае, когда при соединении отвод унитаза и приемный патрубок канализационной трубы не совпадают между собой. Для разных вариантов монтажа выпускается длинная манжета и короткая.

Прямая манжета и эксцентрик — визуально различить очень просто

Для сведения: эксцентрик для унитаза выполняет функцию соединения выпуска сантехнического устройства с канализационным вводом.

Универсальность гофрированного варианта состоит в том, что он применим в крайне сложных вариантах установки и подключения унитаза. Гофрой всегда можно выполнить маневр на площади санузла, монтируя ее под любым углом, перенося раковину в удобное место.

Важно: применение гофрированной манжеты целесообразно только при выполнении необходимого уклона

Для чего менять манжету и как это выполняется?

Бывают случаи протекания воды из гидрозатвора через манжету или из-под нее. Это можно обнаружить во время спускания воды из сливного бачка. Возможно, произошло смещение из-за перекоса бачка, а может быть появилась трещина в самой детали. Если нет возможности устранить неисправность подручными средствами, следует действовать радикально: поменять треснувшую комплектующую.

Установка унитаза с использованием эксцентрика — оптимальный выход при работе со старыми коммуникациями и унитазами нового поколения

Стандартный порядок замены

1. Зачищается как выпуск унитаза, так и входной канализационный патрубок до полного исчезновения пыли, остатков цемента, пр. Обработанные поверхности должны быть еще и сухими.
2. Специальным силиконовым герметиком смазывается весь периметр манжеты.
3. Один конец манжеты с гидроизоляционным уплотнителем без усилий одевается на выход слива унитаза. Этому способствует предварительная водозащитная обработка, предохраняющая место контакта от протечек. Для лучшей адгезии следует дать застыть герметику, а потом продолжить работы.
4. Другой конец соединителя вставляется непосредственно в канализационный слив.

Кстати: не все специалисты используют для уплотнения герметик. Считается, что манжеты настолько идеально подходят, что сами очень герметично садятся на отвод унитаза.

Унитаз с горизонтальным выпуском

При расположении раструба канализации и выпуска чаши унитаза на одной оси можно воспользоваться для соединения прямой манжетой. В случае несовпадения уровней двух вводов используется манжета для унитаза эксцентрик.

Важно! При этом расстояние между раструбом и выпуском не должно быть больше 5 см

• На патрубок полочки перевернутого бачка надевается манжета с конца меньшего диаметра на треть своей длины: в оставшиеся 2/3 пространства «упакуется» горловина унитаза и расстояние между торцами. Работу следует проводить при заблаговременном отсоединении поплавкового клапана бачка с жесткой подводкой, снятии винтов с полочки, крышки бачка.
• Эта оставшаяся часть выворачивается «навыворот», а затем плотно одевается на раструб до тех пор, пока не обозначится его конец. Манжета должна плотно нанизываться на горловину выпуска унитаза.

• Выполняется монтаж бачка и полочки с последующим подсоединением всех демонтированных ранее деталей. При полностью установленной и, пока не до конца закрепленной конструкции, натягивается с патрубка полочки на выход унитаза манжета до обычного состояния.

Использование эксцентрика позволит разместить унитаз максимально компактно. Если использовать в таком случае гофру, то потери пространства будут значительными

Что если бачок расположен низко?

1. На конец приставной полки одевается резиновая манжета для унитаза и сразу же фиксируется на ней с помощью проволоки.
2. Резиновая деталь выворачивается.
3. На унитаз крепится болтами приставная полка.
4. На выходной патрубок раковины натягивается манжета.
5. Патрубок с резиновым герметичным соединением зажимается проволокой.

Если соединение сантехнического прибора с канализацией выполнено правильно, то это гарантирует бесперебойную работу всей системы без поломок и засоров.

Угловой выпуск

В старых домах, где трубы ни разу не менялись, унитаз устанавливают с применением резиновой манжеты. Это чаще всего конусная манжета для унитаза. Ее подключают к чугунной трубе. Если ось входа/выхода смещена, тогда приобретают эксцентрик. Подходит гладкий или с гофрированной трубкой. При значительном расстоянии до трубы можно применить гофру, растягивая ее на нужную длину. Также необходим и эксцентрик, чтобы получить более герметичное соединение.

Принцип монтажа изделий из резины или пластика, гофрированных или гладких деталей очень похож. Но существуют некоторые нюансы. Далее мы рассмотрим три варианта подсоединения унитаза.
