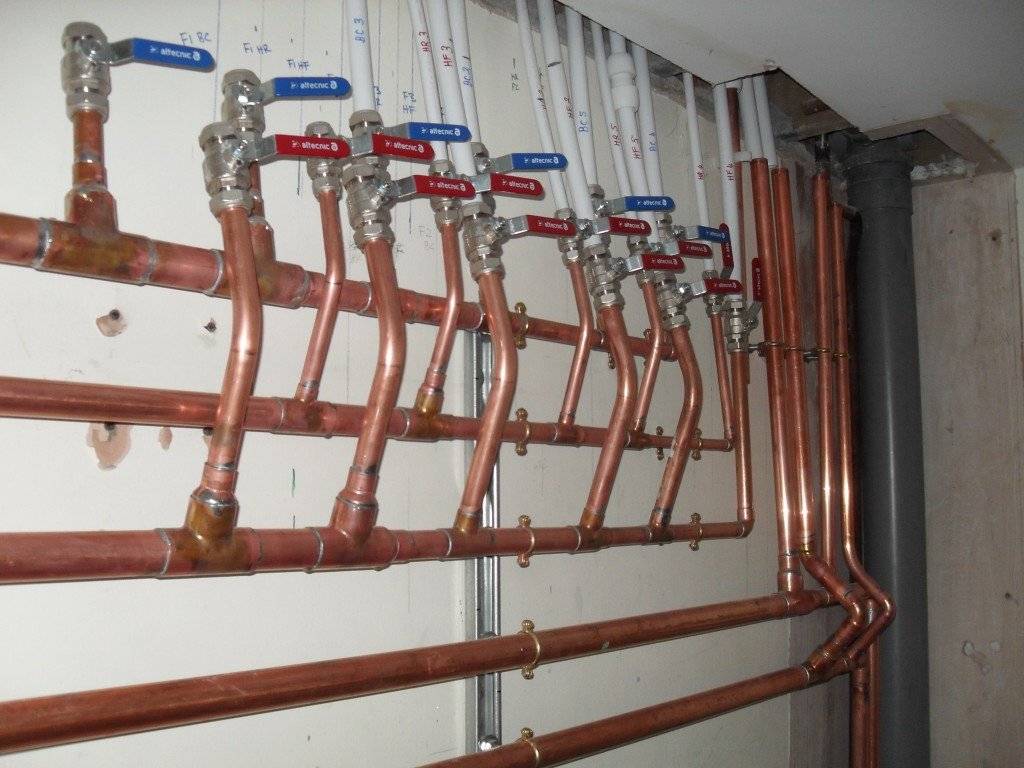

Медные трубы в системах водо-, тепло- и газоснабжения

Особенности монтажа трубопровода

Когда необходимо убрать газовую трубу или осуществить ее перенос в иное место, важно не забывать о следующих положениях:

  • прокладка трубопровода запрещена через дверь или окно;
  • обеспечение расстояния от 2 метров между полом и системой трубопровода;
  • постоянно свободный доступ к трубам, так как в случае аварии придется немедленно обращаться к трубопроводу;
  • окрашивание трубопровода;
  • жесткость мест соединения трубы также важна, как и иные нормы;
  • длина гибких элементов сети обязана не превышать 3 метров;
  • область пересечения сети со стенами рекомендуется снабдить строительным футляром;
  • запрещается проводить газовую систему через шахту вентиляции.

Подача газа по пластиковым трубам или по металлическим — актуальный вопрос, решение которого обусловлено рабочим давлением в системе. При высоком давлении предъявляются более строгие требования безопасности по отношению к материалу.

Все работы по установке газопроводов или трубопроводов необходимо доверить специалистам. Схему трассы нужно заблаговременно зарегистрировать и одобрить у соответствующих инстанций. Своими руками получится лишь соединить гибкий газовый шланг от трубы до печки.

При прокладке трубопровода нередко возникает необходимость в разделении потока. Для таких целей используются тройники, представленные в виде трубопроводной арматуры. Газовый тройник применяется во многих системах, в том числе и в газопроводе. Для полного или частичного прекращения подачи газа устанавливаются запорные краны газопровода.

Требования к квалификации рабочих при монтаже газопровода из медных труб.

Ответственность за прокладку газопровода и довольно строгие требования к каждому этапу ее выполнения не допускают участия в ней дилетантов. Только привлечение профессионалов является гарантией того, что в ходе эксплуатации газопровода не возникнет опасных ситуаций, связанных с утечкой газа. Более того — монтажники, занимающиеся прокладкой медных труб, должны обладать достаточной для этого квалификацией, подтвержденной документально.

Сварка или пайка медного газопровода должна проводиться рабочими, имеющими разряд не ниже 4 (по ОК 016), присвоенный соответствующей аттестационной комиссией, действующей на основании ПБ 03-273-99 и РД 03-495-02. Если же соединение труб производится методом прессования, то монтажник должен иметь разряд не ниже 3, пройти специализированное обучение и обладать опытом работ с медными изделиями. Причем само наличие требуемого разряда еще не является основанием для допуска монтажника к работе. Сначала он должен выполнить не менее 3 соединений, качество которых проверяется всесторонне при помощи специальных методов. Результаты такого контроля должны быть занесены в журнал испытаний. И только после того как специалист докажет свое соответствие всем требованиям, он может быть допущен к монтажу. Существуют специальные Санитарные правила и нормы (СНиП) под номером 3.01.01, в которых прописано требование обязательного контроля всех соединений (как при пайке, так и при прессовании) в ходе монтажа газопровода.

Виды газопровода

С пользовательской точки зрения наиболее информативной представляется классификация по величине давления газа в трубе.

  • Если величина давления не более 0,05 кгс/см2, то система относится к газопроводу с низким давлением. В квартире и в жилом доме потребители сталкиваются только с этим видом коммуникаций. Для бытовых нужд этого более, чем достаточно.
  • Давление от 0,05 до 3,0 кгс/см2 называют средним. Как правило, это городские газовые магистрали. Для обслуживания потребительских объектов, то есть собственно жилых зданий, учреждений и так далее, они не используется. Магистраль транспортирует природный газ на районные регуляторные станции, где параметр снижают до нужной величины.
  • Высоким называют давление от 3 до 6 кгс/см2. Такая система устраивается для обслуживания предприятий, промышленных котелен и так далее. Встречаются варианты с давлением выше 6 кгс/см2, но только как отдельные, специально разработанные проекты.

Газопроводы – что это такое и какие бывают

Определение и существующие технические требования к прокладке газопроводов даны в ГОСТ Р 55472-2013. Классификация газопроводов может быть выполнена по таким параметрам:

  1. Характеру использования: наружные и внутренние;
  2. Способу прокладки: наземные, надземные и подземные.
  3. Материалу труб – металлы и сплавы или неметаллы.
  4. Предельным давлениям прокачки. В частности, нормативы ГОСТ Р 55472-2013 распространяются только на газораспределительные трубопроводы, давление в которых не превышает 1,2 МПа.
  5. Конечным функциям: подача/распределение или изменение показателей газа.

Трубы для газопровода, проложенные внутри дома, обычно входят в состав линий газоснабжения. Их характерная особенность – наличие отводов, которые идут к индивидуальным приборам. Участок ответвления от магистрального газопровода представляет собой вертикальную или горизонтальную трубу, направленную к конкретному потребителю. Такую линию отвода называют стояком.

В линии бытовых газовых трубопроводов обязательно включают коллективный или индивидуальный газовый счётчик.

Требования и ограничения, предъявляемые к системам газораспределения:

  • Газовые трубопроводы не могут проходить через дымоходы или системы воздуховодов;
  • Не разрешается использовать описываемое оборудование в качестве заземляющего средства для электроснабжения. Требование по заземлению выполняют, соединяя части водо- и газопроводов, часто рядом с водонагревателем;
  • Не допускается подключение внутренних линий к магистральной без применения запорного клапана;
  • Как правило, газоводы изготавливаются в жёстком исполнении. Гибкие (гофрированные) шланги могут использоваться только для подключения газовых баллонов, плит, сушилок и некоторой маломощной полупроводниковой техники.

Условный проход бытовых газораспределительных линий в зависимости от давления и расхода энергоносителя колеблется в пределах 6…150 мм.

Основные черты труб из меди для газа


Особенности газопровода из медных труб

Условия при использовании медных инструментов между собой при отделке труб газового снабжения различны по своим правилам и уставам от установки иных цепей снабжения. В случае, если необходимо их спаивание, то в таком случае лучше применять припой твердого типа, который плавится по воздействием высокой температуры. Но пайку мягкого типа, пожалуй, здесь невозможно использовать, потому что градусы при плавлении должны быть высокими, то есть более 600 градусов, что свойственно только при твердой пайке.

Вместе с этим при их соединении требуется использование специальных фитингов из меди, которые монтируются с помощью прессования (см. Пресс для прессовки труб). Если фитинги не желаете употреблять, тогда в таком случае диаметр трубопровода не должен превышать 55 миллиметров.

Возьмите на заметку! Муфты для соединения газопровода должны иметь окраску желтого цвета. Именно в этом случае невозможно использование коротких муфт, которые устанавливаются под воздействием высоких температур. Часто бывают случаи, когда необходимо соединить механизмы из медного сплава к трубам из стали. Присоединять их прямо друг к другу нельзя, потому что в процессе их соединения возникает реакция, которая ускоряет процесс коррозии. Поэтому между ними из разных материалов нужно проложить прокладки из резины, чтобы избежать прямого соприкосновения. Не забывайте, что при монтаже газопровода на опорах невозможно использование держателей из пластика. В данном случае лучше всего в качестве держателей применить такой материал, как латунь.

Для чего предназначена изоляция

Наличие изоляции при обустройстве коммуникаций играет очень весомую роль. Ведь медь обладает высокой теплопроводностью. И для того чтобы при работе системы отопления и горячего водоснабжения теплоноситель не остывал, необходима теплоизоляция. Не обойтись без изоляции также в тех случаях, когда коммуникационная система будет монтироваться в стену или бетон. В данном случае изоляция нужна для:

  • Предотвращения появления конденсата;
  • Защиты материала;
  • Защиты от повреждения трубопровода.

Теплоизоляция для медных изделий выпускается из таких материалов:

  • Термафлекса;
  • Вспененного полиэтилена;
  • Каучука.

Теплоизоляция выпускается как отдельно, так и сразу с медной трубой. Медные трубы в изоляции могут применяться для устройства разных систем коммуникаций. Они устанавливаются:

  • Внутри помещения;
  • Снаружи;
  • Под землей.

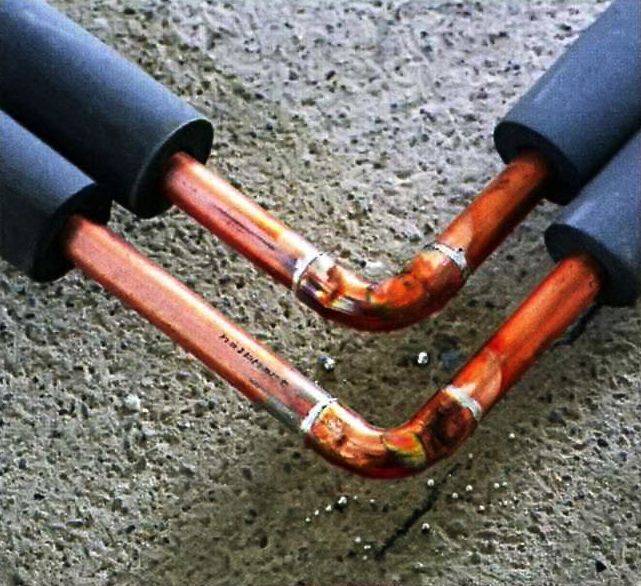

Медные трубы в изоляции

Медные трубы в изоляции не представляют сложности в монтаже, они легко и просто устанавливаются. Единственным их недостатком является высокая стоимость материала.

Металлические фитинги и трубы для газа из металлопластика

Используют для постройки водопроводов и систем бытового теплоснабжения. Эти трубы также применяют для создания бытового газопровода. Давление, которое они способны выдержать составляет порядка 4,5 мПа, что позволяет монтировать их при помощи как резьбовых, так и обжимных фитингов. Желательно использовать обжимные соединяющие элементы, поскольку они способны соблюсти герметичность всей конструкции за все время ее использования. Потому как резьбовые фитинги смогут раскрутиться со временем и стать большой угрозой протекания газа и аварийного состояния всего дома.

Их определяющее качество– коррозийная неподверженность и гибкость самого теплопровода. Отпадает необходимость использовать угловые фитинги, так как она настолько гибка, что ее можно повернуть в любую сторону и под любым углом.

Успехов вам в создании вашего газопровода!

Вопреки расхожему мнению, такое изделие, как пвх трубопроводы может быть эффективно применено не только для прокладки водопровода или канализации, но и для подвода энергоносителей. Газопровод, смонтированный из ПВХ составляющих, имеет немало значимых преимуществ, речь о которых пойдёт ниже.

Медная труба для газа

Медная труба для газа

Бразильский производитель «ELUMA» медных труб пользуется популярностью в России и СНГ. Самый большой ассортимент продукции представлен у официального дилера «Константа» по удивительно низкой цене. Большие оптовые поставки позволяют удерживать цены на уровне прошлого года.

Медная труба для газа является топовой позицией. Трубы имеют различный диаметр и размер. Возможна поставка товара в отдельной упаковке или бухтес заглушенными концами.

Сфера применения

По современным строительным нормам медная труба для газа может использовать при монтаже систем газового трубопровода в многоэтажных домах.

Для линий с низким давлением (4 категория) подходят медные трубы надежно соединенные фитингами. Для подключения газа и разводки в дом применяют классические стальные трубы.

Достоинства медных систем трубопроводов

  • Система газоснабжения монтируется очень быстро и просто при помощи инновационной технологии с применением пресс фитингов;
  • При наличии определенных минимальных навыков с монтажом современной системы справится любой специалист;
  • Материал на 100 % устойчив к агрессивному воздействию внешней среды и рабочего вещества;
  • Амортизирует огромные механические нагрузки;
  • Медный трубопровод красивый и долговечный;
  • Огромный ассортимент фитингов и пластичность медного материала позволяют выполнять монтаж проектов со сложной конфигурацией;
  • Современный инновационный материал для газификации;

Продукция компании «ELUMA» полностью удовлетворяет российские и международные стандарты качества. Опытные специалисты дилерского центра «Константа» проконсультируют и подберут комплектующие под самый сложный проект газификации загородного дома. Качество медных труб для газа от бразильского производителя очень высокое. Гарантии на эксклюзивную продукцию надежные.

Классификация газопроводов

Конструкция газопровода подразделяется на четыре основные категории:

  • системы первой категории предназначены для работы при давлении от 0,6 до 1,2 МПа. Это касается конструкций трубопроводов, которые осуществляют транспортировку природного газа или различных смесей. Нормальным давлением для транспортировки является показатель в 1,6 МПа. Подобные элементы бывают только стальными, а их установка производится не только наружным, но и подземным способом;
  • вторая категория взаимодействует со смесями под давлением в пределах 0,3 — 0,6 МПа. Эти конструкции трубопроводов позволяют транспортировать смеси между промежуточными газораспределительными станциями в городе;
  • конструкции среднего давления выдерживают давление в пределах 0,005 — 0,3 МПа. Подобные конструкции представлены трубопроводами, перегоняющими смесь от промежуточного распределителя к некоторым высоткам или улицам частного сектора;
  • для разводки по квартирам или частным домам пригодны системы низкого давления менее 0,005 МПа.

Рекомендации по выбору газопроводных труб

Чаще всего газопроводы для честных домов и квартир обустраиваются из металлических изделий. Стальные трубы для газоснабжения характеризуются способностью отлично переносить внутреннее давление. Такой трубопровод полностью герметичен, что сводит риск утечки газа к нулю. Выбирая стальные трубы для газопроводов, необходимо учитывать давление в газовой магистрали.

Условия в газопроводах могут быть следующими:

  1. С низким давлением – до 0,05 кгс/см2.
  2. Со средним давлением — от 0,05 до 3,0 кгс/см2.
  3. С высоким давлением — от 3 до 6 кгс/см2.

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

Нюансы сооружения медного газопровода

Трубы из меди сравнительно недавно стали применяться для устройства газовой сети. Допускается использование тянутых и холоднокатаных медных труб с толщиной стенки не меньше 1 мм для осуществления внутренней разводки.

Медь — довольно дорой материал, однако, его применение оправдывается простотой проведения монтажных работ и возможностью создавать линии сложной конфигурации.

Еще один неоспоримый факт в пользу медных труб — это их привлекательный внешний вид. Так как газопровод нельзя скрывать в нишах стенах и коробах, то стальные конструкции могут легко испортить внешний вид помещения, тогда как медные трубы только обогатят интерьер.

Изделия из меди обладают следующими позитивными качествами, которые могут оказаться решающими при их выборе для устройства газовода:

  • высокая пластичность, благодаря чему реализуется возможность прокладки линий сложной конфигурации;
  • простота и легкость ведения монтажных работ, изделие легко режется, соединение труб осуществляется путем применения пресс-фитингов или пайкой;
  • привлекательный внешний вид;
  • долговечность — срок эксплуатации при соблюдении технологии достигает 100 лет;
  • стойкость к повреждениям механического характера и противостояние воздействию химически активных соединений.

Есть у медных труб и свои слабые стороны, главная из которых состоит в высокой теплопроводности, что способствует образованию конденсата. А также их прочность куда ниже, чем стальных, а цена при этом гораздо выше.

Способы соединения

Виды соединения стальных труб

Каждая из перечисленных разновидностей труб может быть сочленена одним или несколькими способами. Из основных выделяют такие:

  • Резьбовое. Наиболее привычное, что касается подключения или прокладки небольших участков трубопровода от счетчика. Осуществляется с применением дополнительных уплотняющих материалов натурального или искусственного происхождения.
  • Пайка. Применяется в отношении труб из полиэтилена, а также в некоторых случаях и меди. В отношении первых требует наличия профессионального оборудования, без которого невозможно осуществить действие качественно. Чаще всего применяется на магистральных трубах большого диаметра, где нет возможности применения другого способа.
  • Сварка. Для металлических труб может выполняться при помощи автогена или дугового сварочного аппарата. В случае с первым меньше вероятность возникновения напряжения в свариваемых деталях. Шов получается ровным и герметичным. При использовании второго варианта добиться такого результата немного сложнее, но для профессионала также возможно.
  • Фланцевое. Применяется на магистральных трубах, а также в тех местах, где линия примыкает к редуктору и должна входить в жилой дом. Представляет собой сочленение при помощи двух колец, между которыми укладывается уплотнитель, после чего они стягиваются болтами с гайками.
  • Врезка. Достаточно сложная процедура. Может выполняться как под давлением, без прекращения подачи, так и без него. В первом варианте в прошлом использовался способ гашения пламени самим автогеном. На сегодняшний день разработаны системы и инструменты, которые значительно облегчают поставленную задачу и повышают безопасность.

Особенности газопровода из медных труб.

Требования к соединению медных труб между собой при монтаже газопровода отличаются от правил, существующих для прокладки любых других магистралей. Если для этих целей используется пайка, то для нее должен применяться исключительно твердый припой, обладающий высокой температурой плавления. К таким припоям относятся медно-фосфорные соединения ПМФС6-0,15 и ПМФОЦр6-4-0,03, для которых не требуются флюсы. Так называемую мягкую пайку в данном случае применять нельзя. Дело в том, что одним из важных требований здесь является температура плавления припоя, которая должна быть больше 600 градусов С, а при мягкой пайке она не превышает 400 градусов С. На входе в здание, где используются трубы больших диаметров, соединение выполняется с помощью газовой или аргонодуговой сварки.

Также для соединения газоснабжающих труб используют специальные медные фитинги, устанавливаемые методом прессования. Безфитинговый способ соединения можно применять только для труб, диаметр которых не превышает 54 мм.

Обратите внимание! Фитинги для опрессовки газовых труб имеют, как правило, маркировку желтого цвета (в любом случае уплотнительное кольцо у них окрашивается в желтый оттенок). В данном случае нельзя применять укороченные фитинги, которые используются при высокотемпературной пайке медного водопровода

Нередко встречаются ситуации, когда в процессе монтажа газопровода возникает необходимость присоединить медные трубы к стальным или латунным деталям. Прямой контакт этих материалов друг с другом недопустим, так как вызывает электрохимические процессы, существенно ускоряющие коррозию. Поэтому в данном случае между изделиями из разнородных материалов необходимо применять диэлектрические (резиновые) прокладки. Например, с такой ситуацией монтажники сталкиваются, когда для крепления газопровода используются не медные, а стальные или латунные опоры.

Следует помнить и еще об одном требовании: при прокладке газоснабжающей системы на опорах нельзя применять пластиковые держатели. Если же газопровод прокладывается в штрабе, выполненной в поверхности стены, то свободное пространство в ней должно оставаться ничем не заполненным. А для присоединения к медному газопроводу измерительных приборов или запорной арматуры рекомендуется применять переходники из латуни.

Обратите внимание! Существуют строгие требования, касающиеся расположения газовых труб по отношению к полу помещений, где они прокладываются. Расстояние между газопроводом и полом не должно быть меньше 60–70 см. А при выборе места для размещения перекрывающего газ вентиля необходимо позаботиться, чтобы доступ к нему был беспрепятственным

А при выборе места для размещения перекрывающего газ вентиля необходимо позаботиться, чтобы доступ к нему был беспрепятственным.

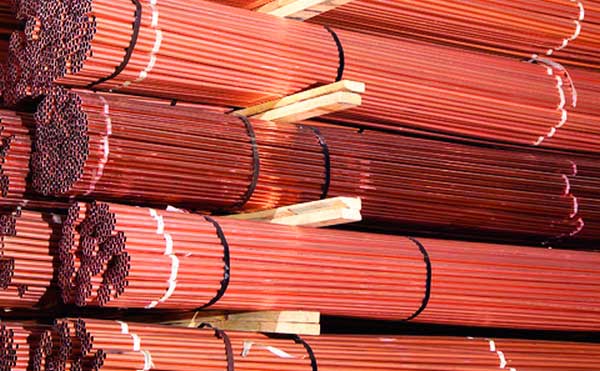

Требования для медных газопроводных труб.

При производстве труб для газопровода используется не медные сплавы, а исключительно материал марок М1, М1р, М2 и М2р, чистота которого находится на уровне 99,9%. Если же речь идет о трубах иностранного производства, то для них должна применяться медь марки Cu-DHP. В результате получаются трубы, по своей твердости подразделяющиеся на 3 типа: мягкие, твердые и повышенной твердости. При монтаже газопроводов рекомендуется использовать твердые трубы, а также продукцию повышенной твердости. Мягкие медные трубы могут применяться только для подключения газового оборудования к магистрали (например, газовой плиты или газового отопительного котла). Толщина стенок изделий в любом случае не должна быть менее 1 мм.

Обратите внимание! При длительном хранении трубы из меди становятся более твердыми. Для возвращения им прежних характеристик по истечении определенного времени может потребоваться дополнительный отжиг

Поэтому не рекомендуется покупать их впрок.

По способу производства газовые трубы делятся на сварные и цельнотянутые. Но стоит отметить, что, несмотря на допустимость использования при монтаже газопровода изделий со сварным швом, все же наибольшим спросом пользуются медные бесшовные трубы. И это вполне понятно – ведь они лишены «слабого звена», которым может стать шов при нарушении технологии его производства. Именно в этом месте герметичность трубы будет неполной, что совершенно недопустимо в газоснабжении.

Часто производители выпускают медные газовые трубы с наружной изоляцией из вспененного полиэтилена или поливинилхлорида (ПВХ). Такая «отделка» выполняет сразу две функции. Во-первых, она защищает трубы от внешнего механического воздействия, а во-вторых, делает их менее заметными на фоне стен (внутрь стены газовые трубы «прятать» запрещено). Правда, стоит отметить, что и сами по себе медные трубы выглядят очень привлекательно и не нуждаются ни в каком дополнительном «декорировании». Напротив – медный трубопровод сам становится элементом дизайна помещения, придающим ему особенно роскошный вид и благородство. И со временем его детали не изменяют свою привлекательность, разве что теряют прежний блеск.

Примерный расчёт срока службы медной трубы.

Давайте рассмотрим примерный срок службы медного водопровода из имеющихся данных для домашнего водопровода в самых худших условиях эксплуатации медных труб (возьмем за константу количество меди в 1л воды 0,5мг):

Допустим простая ситуация в частном доме — стоит водонагреватель на ГВС и воду берут только холодную (пускай скважина с pH 7). Среднесуточный расход воды допустим 400 литров в сутки. Отсутствует электрохимическая коррозия.

400 литров * 0,5мг = 200мг  === 0,2г <== ровно столько в сутки должна терять медная труба длинной в метр при pH 7

0,2г * 365 дней = 73г в год

медная труба с внутренним диаметром 18мм имеет стенки толщиной 1 мм и вес одного метра трубы всего 0,59 кг, 15мм труба — 1мм = 0,39кг

Допустим длинна водопровода будет 10 метров => получаем  5,9 кг или 3,9 кг

5,9 кг / 0,073 = 80 лет и 3,9 кг / 0,073 = 53 года

По расчётам видно, что при режиме эксплуатации 400 литров в сутки труба полностью растворится….  Но это в идеальных условиях, потому как вода может застаиваться, быть разной по составу и так далее!!!!  Значит будем считать когда растворится наполовину — 40лет и 26лет — это количество лет медная труба должна прослужить 100%.

На самом деле если предположить что скорость будет такая, то на поворотах дырки должны появиться раньше — скажем лет через 30 или 20.

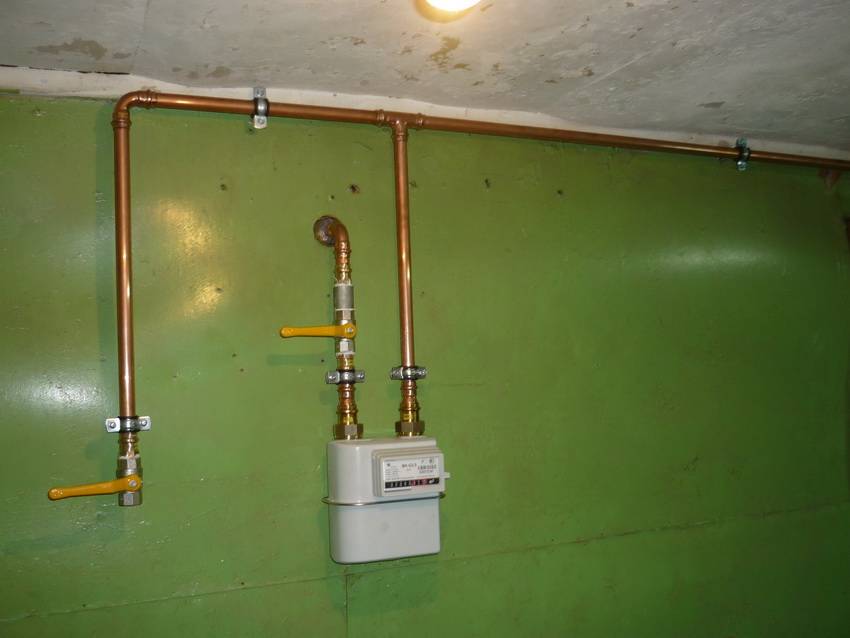

Медные трубы для газификации

В последнее время стало возможным применение медных труб в газопроводах низкого и среднего давления. Нормы относительно использования цветных металлов при монтаже системы подачи газа оговариваются в СНиП 42-01-2002 (СП 62.13330), а также СП 42-101-2003.

Не допускается использование сплавов. Материал изготавливается из чистой меди. По этой причине трубы из цветных металлов являются достаточно дорогим «удовольствием», поэтому не получили широкого применения.

Как рассчитать диаметр трубы

Выбор диаметра труб внутренней газификации зависит от нескольких факторов:

  • Скорость и давление газа.

Длина трубопровода, начиная от газгольдера и заканчивая подключением к точке газопотребления.

Минимальное давление в системе.

Точный расчет внутреннего диаметра трубы, используемой при подземной прокладке систем газоснабжения и их соединения, можно сделать, воспользовавшись специальными калькуляторами. При выполнении газификации частного дома «под ключ», все вычисления делают специалисты строительно-монтажной компании.

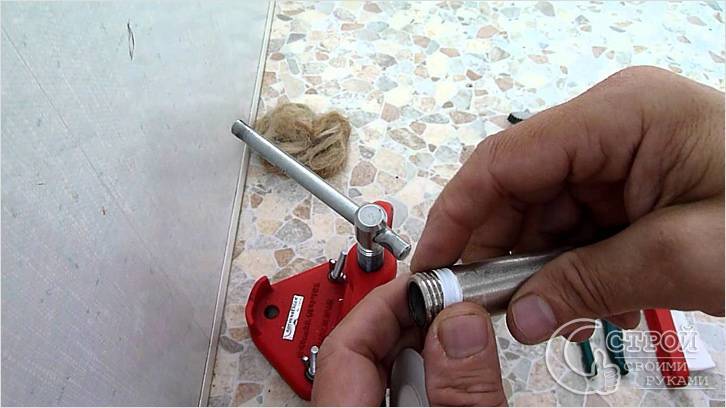

Соединение резьбой

Резьбовое соединение

Такой способ применяется как для промежуточных, так и концевых участков металлических труб. В случае отсутствия резьбы на патрубке, ее потребуется вначале нарезать. Для этого понадобятся такие инструменты:

  • клупп;
  • лерка;
  • смазка;
  • напильник.

Круглая плашка

Перед началом работ необходимо определить, какой величины должна быть нарезка. Все зависит от того, какой соединительный фитинг или гайка от шланга будут использоваться. Последовательность следующая:

Перекрывается участок газопровода, с которым будут осуществляться манипуляции.
Стравливается давление, если оно осталось внутри.
При необходимости часть трубы вырезается при помощи болгарки или ножовки по металлу.
Осуществляется обработка напильником. Необходимо снять слой краски, а также подготовить фаску, чтобы инструмент для нарезки мог легко быть надет.
Поверхность смазывается машинным маслом, мыльным раствором, солидолом или другим подходящим веществом.

Схема нарезки резьбы
Проход осуществляется по стандарту один вперед, половину назад. Это означает, что на каждый полный оборот должна приходиться половина оборота назад. Такие действия потребуются, чтобы своевременно убирать стружку, которая может повредить как сами витки, так и инструмент.

Клупп подносится к торцу строго перпендикулярно

Это важно, т.к. при перекосе есть вероятность, что будет повреждена вся конструкция и сами головки.
Не стоит переусердствовать и брать силой.
Чистовую подгонку лучше осуществить при помощи лерки

Объясняется это тем, что начальные витки имеют большую глубину, чем последние. Плашка выровняет эту разбежность.

Подробнее о технологии нарезки резьбы на трубе читайте здесь.

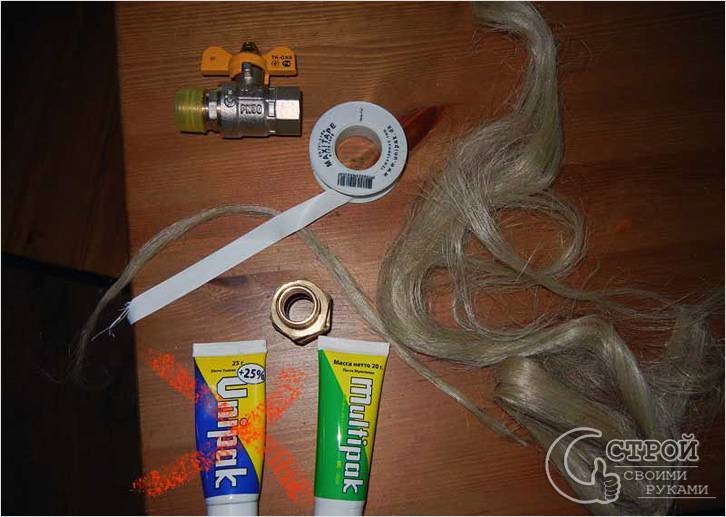

Необходимый комплект

Далее необходимо уплотнить будущий стык. Чтобы подмотка не проворачивалась, до начала всех действий потребуется сделать на резьбе перпендикулярные зазубрины при помощи напильника или плоскогубцев. Для этого применяется пакля или специальная тефлоновая лента. Последняя должна быть плотнее той, что обычно используется на водопроводных трубах.

Герметизация лентой

Лен должен быть хорошо расправлен. От основной косы отделяется небольшая прядь и разравнивается. Какое конкретно количество потребуется, придется определить опытным путем. Отрезок укладывается на середину резьбы. Одним концом делается 2 полных оборота. После этого концы перекрещиваются между собой, один укладывается под другой и делается еще оборот. Далее накручиваются две части. Вся поверхность промазывается герметизирующей пастой. Осуществляется соединение требуемых частей:

Нужна прокладка-уплотнитель

  • В случае когда накручивается шланг с металлической гайкой, тогда в середину вставляется еще прокладка-уплотнитель. Она будет препятствовать утечкам на месте подвижного сочленения гайки и штуцера на шланге.
  • Металлическая муфта

    Для стыковки двух патрубков на прямом участке дополнительно будет нужна металлическая муфта с внутренней резьбой, а также контрольная гайка. Внешняя нарезка должна присутствовать на двух патрубках. Производится паковка одной из деталей. На нее накручивается муфта на максимально возможное расстояние. На вторую трубу надевается контрольная гайка. Патрубок подводится к месту стыка и муфта откручивается так, чтобы она начала заходить на резьбу другого элемента. Когда трубы войдут в нее примерно на одинаковое расстояние, необходимо остановиться. Следующим шагом пакля наматывается на часть трубы, которая не упаковывалась. Ее количество должно быть большим, чем для обычного резьбового стыка. Мотать ее необходимо впритык к муфте. После промазки пастой осуществляется фиксация контрольной гайкой. Закручивать необходимо до тех пор, пока между гайкой и соединителем не будет зазор в 1 мм. Если процесс шел слишком легко, тогда это говорит о том, что было наложено мало уплотнителя, и наоборот.

  • Если соединение производится шлангом, а на трубе, куда он будет фиксироваться, есть специальный бортик, тогда не требуется паковка резьбы. Прокладка из гайки прижмется к ограничителю и будет образовано герметичное сочленение. Лучше, чтобы вставка была из паронита.

Способы соединения медных труб

Сварка

Встречается довольно редко. Сварочной горелкой соединяются между собой медные трубы для отопления большого диаметра (начиная с диаметра 108 мм);

Соединение медных труб при помощи вытяжных фитингов.

Внутри трубы делается отверстие, вставляются кулачки и при помощи специального инструмента вытягивается раструб. Довольно трудоемкий и дорогой способ соединения труб, нужен специальный станок и монтажники не уважают такой вариант крепления.

Вальцовка

Способ соединения медных труб хороший, но его не используют в системах отопления. Очень редко можно встретить развальцованную деталь, и то заводского изготовления.

Компрессионный фитинг

Встречается довольно часто. Состоит из трех деталей: гайки, уплотнительного кольца и самого фитинга в виде уголка. Принцип соединения: на медную трубу одевается гайка, уплотнительное кольцо и сам фитинг. Затем гайка закручивается и прижимает трубу к фитингу. С другой стороны делается то же самое.

Недостатком данного метода соединения медной трубы является то, что нет рекомендации с какой силой затягивать гайку на фитинге. Каждый делает это как может и в итоге могут возникнуть утечки воды.

Еще одним минусом является условная неразборность фитинга, т.к. уплотнительное кольцо при одевании на трубу врезается в нее и остается навсегда. Поэтому, чтобы отремонтировать участок трубы (снять фитинг) приходится обрезать этот участок трубы и вставлять новый.

Если вам предложат компрессионый фитинг, лучше отказаться и попросить что-то другое.

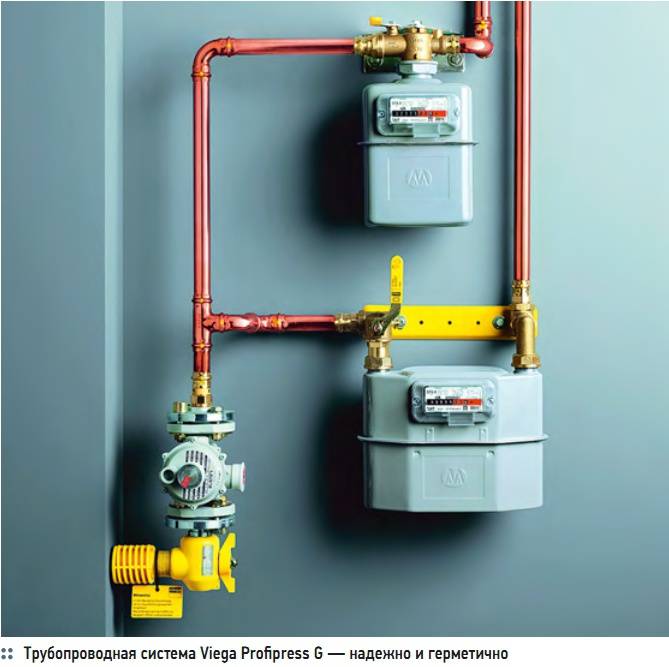

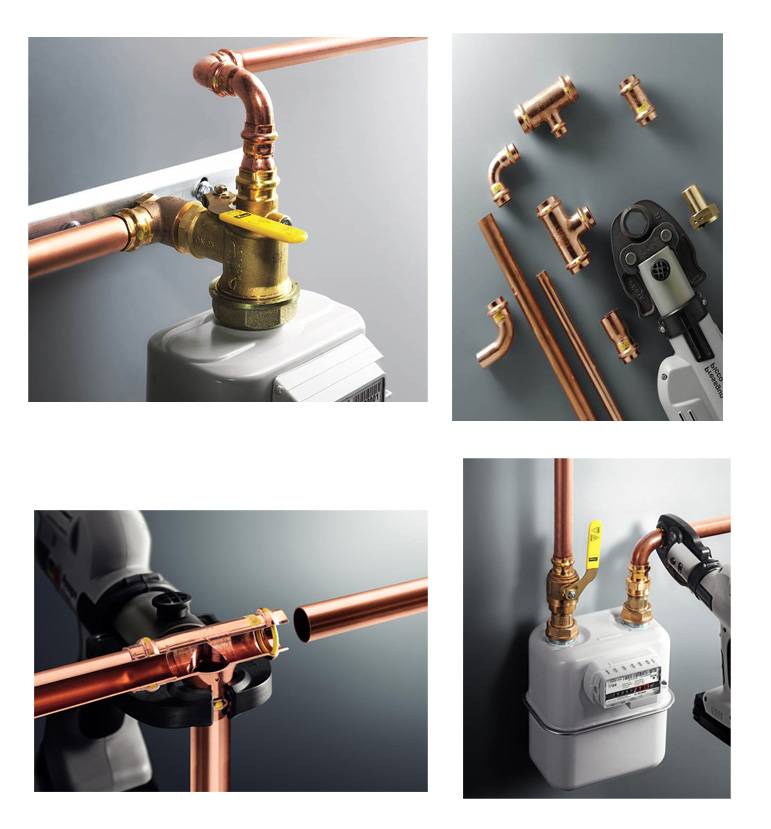

Прессовый фитинг

Встречается редко, т.к. мастеру для его установки нужен набор специальных клещей (порядка двенадцати) и дорогостоящий пресс. Принцип соединения: фитинг накидывается на трубу и зажимается клещами нужного типа. В итоге получается идеально прочное неразборное соединение.

Разница обработки этими фитингами мягкой и жесткой трубы.

Внутрь мягкой медной трубы обязательно вставляется опорная втулка при монтаже компрессионого фитинга. Втулка позволяет сохранить геометрию трубы при сжимании опорного кольца.

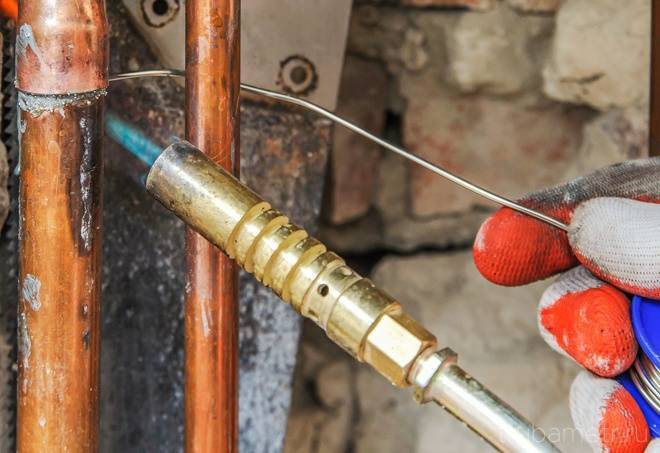

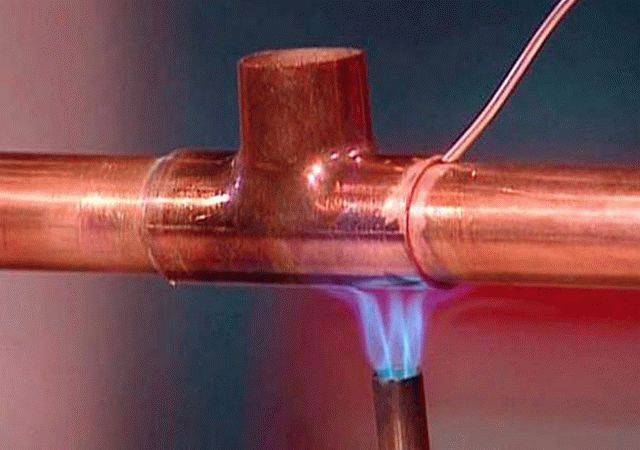

Пайка медных труб

Способ позволяет получить качественное соединение медной трубы при помощи недорогого оборудования.  Обычно это пропановая горелка для небольших диаметров трубы. Для труб диаметром более 54 мм подойдет ацетилено-воздушная горелка.

Существует два вида пайки — жесткая и мягкая (высоко- и низкотемпературная). Жесткая пайка выполняется при более высокой температуре, нежели мягкая. Бытует мнение, что жесткая пайка прочнее, чем мягкая. Это не соответствует действительности.

Жесткая пайка менее технологична, чем мягкая. Для того, чтобы спаять при помощи жесткой пайки, требуется просто одеть фитинг на трубу, разогреть место соединения до темно-малинового цвета, и после этого присадить припой.

Мягкая пайка включает в себя:

  • Зачистка места соединения до металлического блеска,
  • Зачистка внутренней поверхности фитинга,
  • Нанесение флюса,
  • Соединение деталей,
  • Удаление излишков флюса,
  • Собственно пайка.

Главное отличие мягкой от жесткой пайки в том, что после мягкой пайки медная труба имеет более аккуратный вид, нежели после жесткой. При жесткой пайке трубу сильно разогревается, чернеет по толщине, покрывается хлопьями — зачистить ее невозможно, она не будет выглядеть блестящей медной трубой, она будет черной. После жесткой пайки котельная выглядит безобразно, поэтому если предлагают жесткую пайку — лучше отказаться. Надо применять только мягкую пайку.

Жесткая пайка медной трубы подойдет для тех случаев, когда по трубопроводу будет транспортироваться не жидкость, а газ. Например, для систем кондиционирования, систем транспортирования любых газов разрешена только жесткая пайка, потому что остатки флюса, наносимые на трубу и внутреннюю поверхность фитинга, попадают во внутрь трубопровода и его необходимо вымыть.

Мягкая пайка подходит для гидравлических систем, т.к. она выглядит более эстетично.

Понравилась статья? Поделиться с друзьями:
Канализация, водоснабжение, ремонт
